OPEL ZAFIRA C 2014.5 Instruksjonsbok

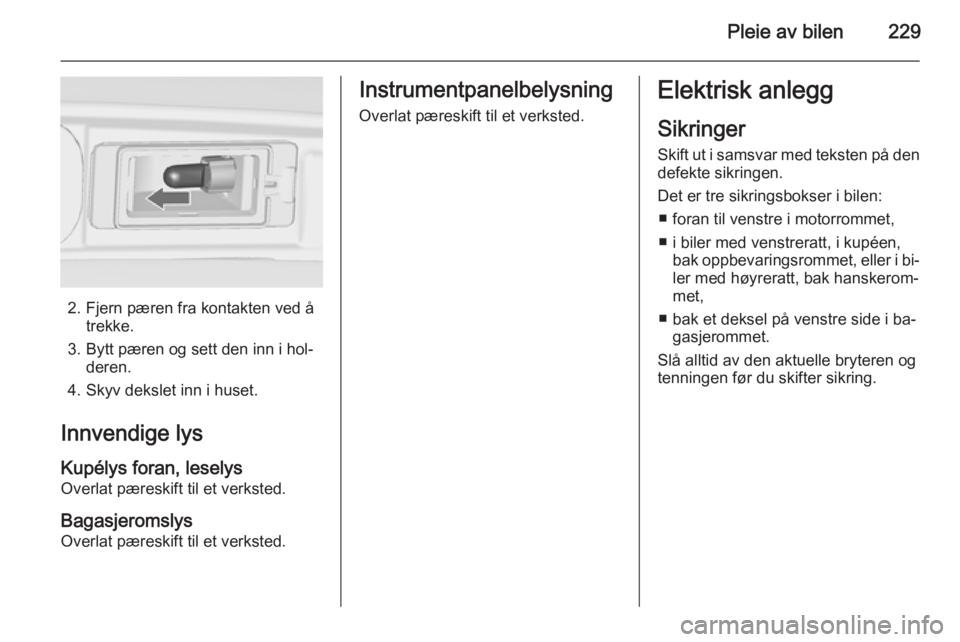

Pleie av bilen229
2. Fjern pæren fra kontakten ved åtrekke.
3. Bytt pæren og sett den inn i hol‐ deren.
4. Skyv dekslet inn i huset.
Innvendige lys
Kupélys foran, leselys
Overlat pæreskift til et verksted.
Bagasjeromslys
Overlat pæreskift til et verksted.
Instrumentpanelbelysning
Overlat pæreskift til et verksted.Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen: ■ foran til venstre i motorrommet,
■ i biler med venstreratt, i kupéen, bak oppbevaringsrommet, eller i bi‐ler med høyreratt, bak hanskerom‐
met,
■ bak et deksel på venstre side i ba‐ gasjerommet.
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.

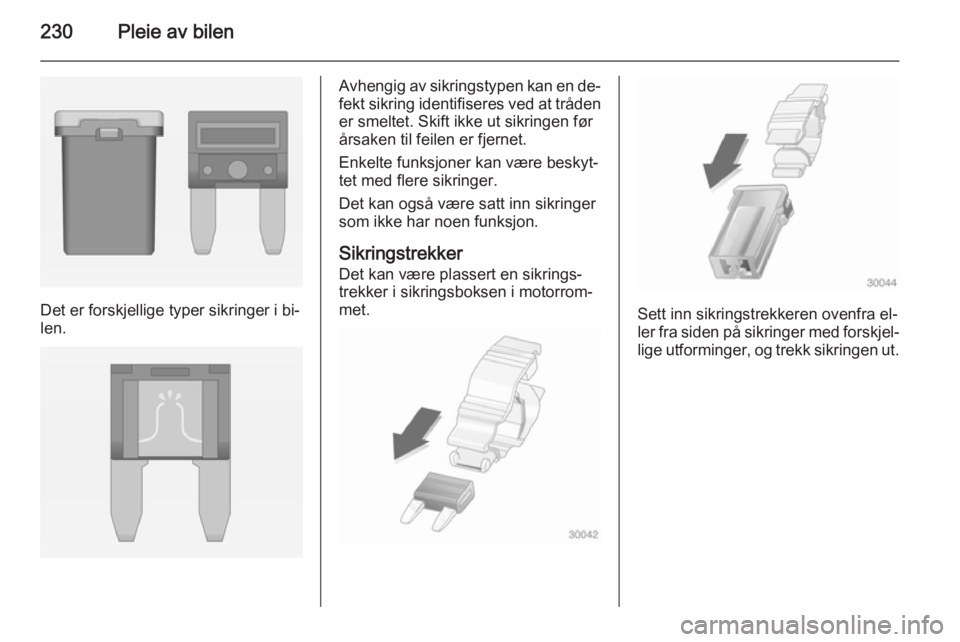

230Pleie av bilen
Det er forskjellige typer sikringer i bi‐
len.
Avhengig av sikringstypen kan en de‐
fekt sikring identifiseres ved at tråden er smeltet. Skift ikke ut sikringen førårsaken til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.
Sett inn sikringstrekkeren ovenfra el‐
ler fra siden på sikringer med forskjel‐ lige utforminger, og trekk sikringen ut.

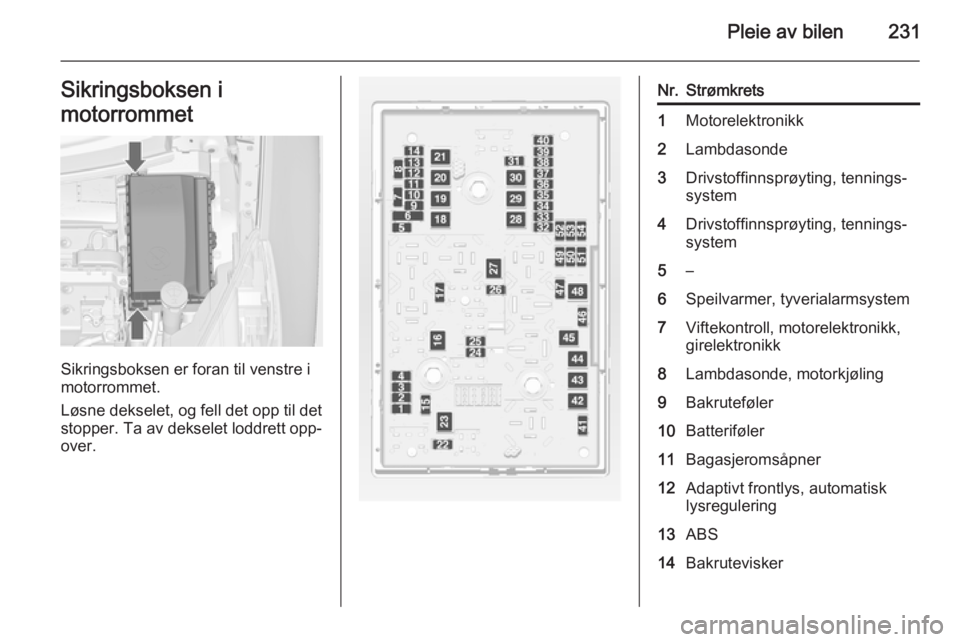

Pleie av bilen231Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og fell det opp til det
stopper. Ta av dekselet loddrett opp‐
over.
Nr.Strømkrets1Motorelektronikk2Lambdasonde3Drivstoffinnsprøyting, tennings‐
system4Drivstoffinnsprøyting, tennings‐
system5–6Speilvarmer, tyverialarmsystem7Viftekontroll, motorelektronikk,
girelektronikk8Lambdasonde, motorkjøling9Bakruteføler10Batteriføler11Bagasjeromsåpner12Adaptivt frontlys, automatisk
lysregulering13ABS14Bakrutevisker

232Pleie av bilen
Nr.Strømkrets15Motorelektronikk16Startmotor17Girelektronikk18Oppvarmet bakrute19Elektriske vinduer foran20Elektriske vinduer bak21Bakre elektriske senter22Venstre fjernlys (halogen)23Lyktespylersystem24Høyre nærlys (xenon)25Venstre nærlys (xenon)26Tåkelys foran27Dieseloljeoppvarming28Stopp/start-system29Elektrisk håndbrems30ABS31Adaptiv hastighetskontrollNr.Strømkrets32Kollisjonspute33Adaptivt frontlys, automatisk
lysregulering34Eksosretur35Utvendig bakspeil, regnføler36Klimakontroll37Tankutluftingsmagnetventil38Vakuumpumpe39Midtre kontrollmodul40Frontrutespyler, bakrutespyler41Høyre fjernlys (halogen)42Kjølevifte43Vindusvisker44Vindusvisker45Kjølevifte46–47HornNr.Strømkrets48Kjølevifte49Drivstoffpumpe50Hovedlysnivåstyring, adaptivt
frontlys51Luftspjeld52Tilleggsvarmer, dieselmotor53Girelektronikk, motorelektronikk54Vakuumpumpe, instrumentpa‐
nelgruppe, varmeventilasjon,
klimaanlegg
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.

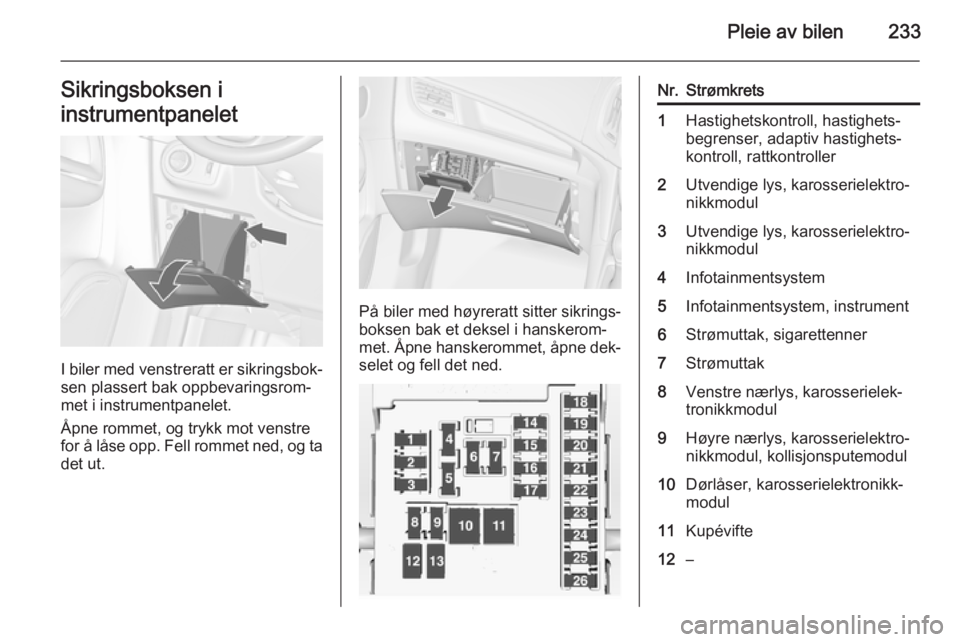

Pleie av bilen233Sikringsboksen i
instrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak oppbevaringsrom‐
met i instrumentpanelet.
Åpne rommet, og trykk mot venstre
for å låse opp. Fell rommet ned, og ta det ut.
På biler med høyreratt sitter sikrings‐
boksen bak et deksel i hanskerom‐
met. Åpne hanskerommet, åpne dek‐
selet og fell det ned.
Nr.Strømkrets1Hastighetskontroll, hastighets‐
begrenser, adaptiv hastighets‐
kontroll, rattkontroller2Utvendige lys, karosserielektro‐
nikkmodul3Utvendige lys, karosserielektro‐
nikkmodul4Infotainmentsystem5Infotainmentsystem, instrument6Strømuttak, sigarettenner7Strømuttak8Venstre nærlys, karosserielek‐
tronikkmodul9Høyre nærlys, karosserielektro‐
nikkmodul, kollisjonsputemodul10Dørlåser, karosserielektronikk‐
modul11Kupévifte12–

234Pleie av bilen
Nr.Strømkrets13–14Feilsøkingskontakt (diagnose‐
kontakt)15Kollisjonspute16Strømuttak17Klimaanlegg18Logistikk19Karosserielektronikk20Karosserielektronikk21Instrumentpanelgruppe, tyveria‐

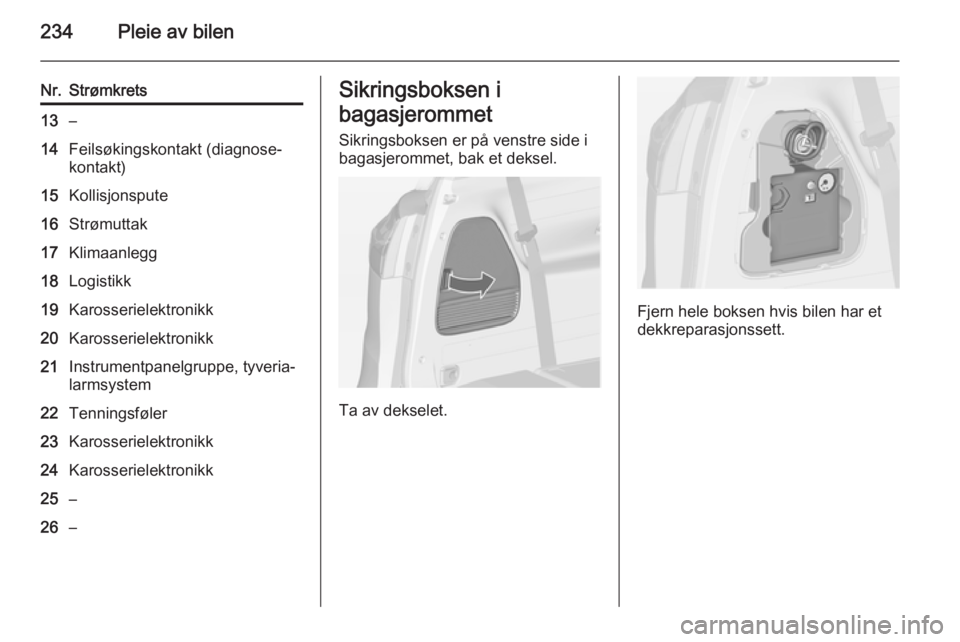

larmsystem22Tenningsføler23Karosserielektronikk24Karosserielektronikk25–26–Sikringsboksen i
bagasjerommet
Sikringsboksen er på venstre side i
bagasjerommet, bak et deksel.
Ta av dekselet.
Fjern hele boksen hvis bilen har et
dekkreparasjonssett.

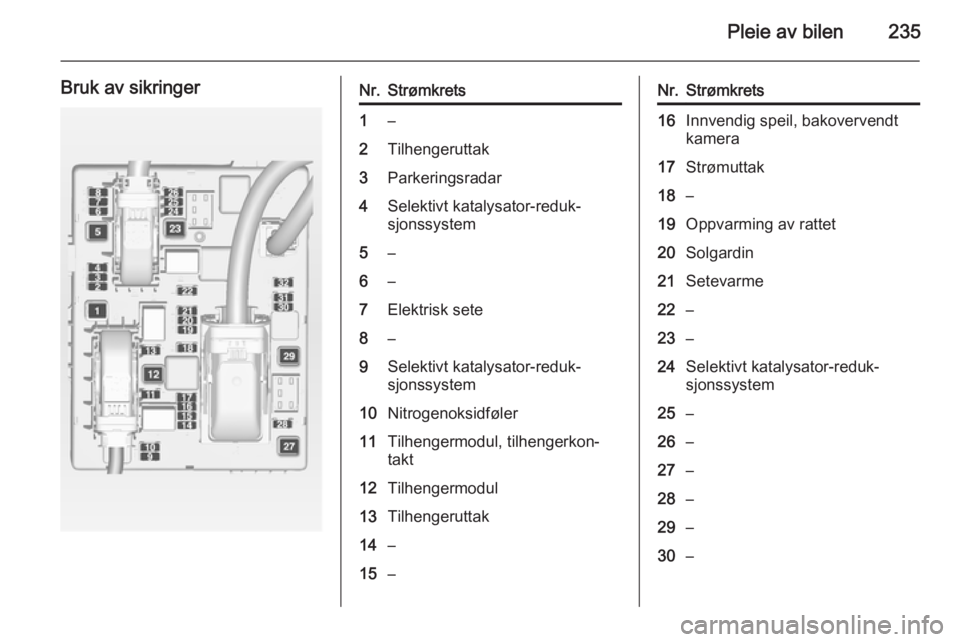

Pleie av bilen235
Bruk av sikringerNr.Strømkrets1–2Tilhengeruttak3Parkeringsradar4Selektivt katalysator-reduk‐
sjonssystem5–6–7Elektrisk sete8–9Selektivt katalysator-reduk‐
sjonssystem10Nitrogenoksidføler11Tilhengermodul, tilhengerkon‐
takt12Tilhengermodul13Tilhengeruttak14–15–Nr.Strømkrets16Innvendig speil, bakovervendt
kamera17Strømuttak18–19Oppvarming av rattet20Solgardin21Setevarme22–23–24Selektivt katalysator-reduk‐
sjonssystem25–26–27–28–29–30–

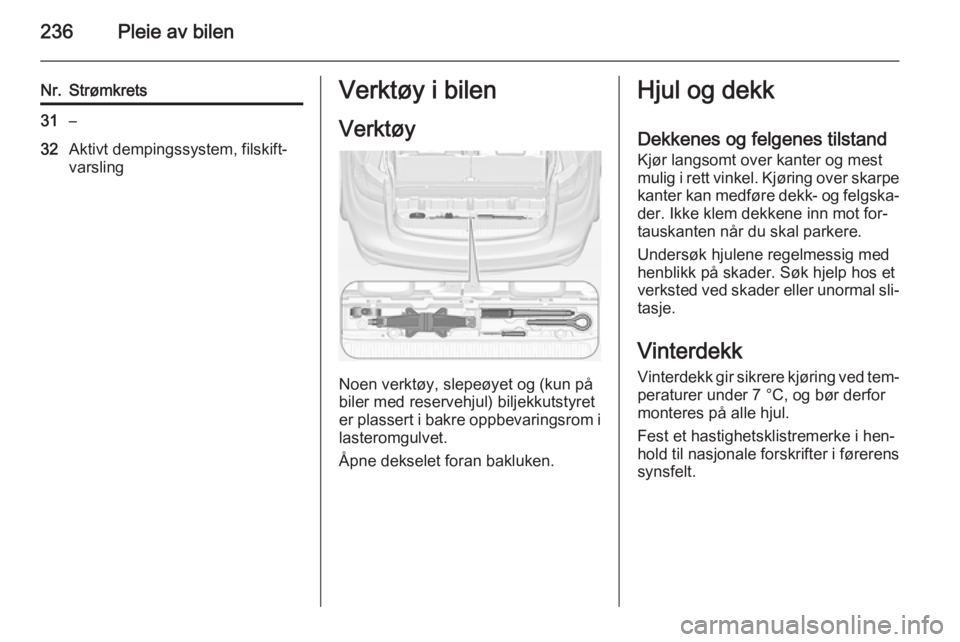

236Pleie av bilen
Nr.Strømkrets31–32Aktivt dempingssystem, filskift‐
varslingVerktøy i bilen
Verktøy
Noen verktøy, slepeøyet og (kun på
biler med reservehjul) biljekkutstyret
er plassert i bakre oppbevaringsrom i
lasteromgulvet.
Åpne dekselet foran bakluken.
Hjul og dekk
Dekkenes og felgenes tilstand
Kjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over skarpe kanter kan medføre dekk- og felgska‐
der. Ikke klem dekkene inn mot for‐
tauskanten når du skal parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal sli‐
tasje.
Vinterdekk Vinterdekk gir sikrere kjøring ved tem‐
peraturer under 7 °C, og bør derfor
monteres på alle hjul.
Fest et hastighetsklistremerke i hen‐
hold til nasjonale forskrifter i førerens synsfelt.

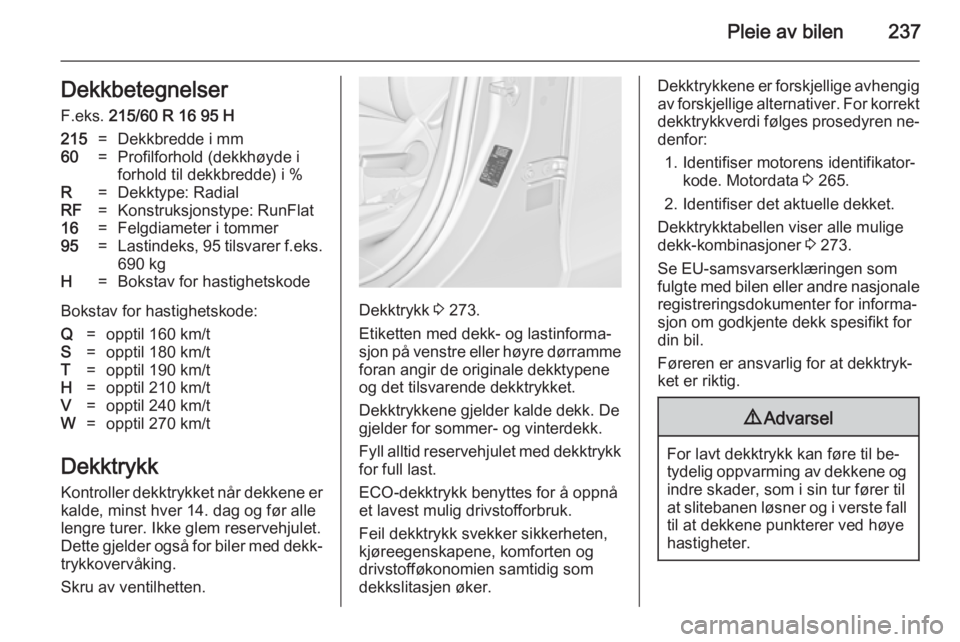

Pleie av bilen237Dekkbetegnelser
F.eks. 215/60 R 16 95 H215=Dekkbredde i mm60=Profilforhold (dekkhøyde i
forhold til dekkbredde) i %R=Dekktype: RadialRF=Konstruksjonstype: RunFlat16=Felgdiameter i tommer95=Lastindeks, 95 tilsvarer f.eks. 690 kgH=Bokstav for hastighetskode
Bokstav for hastighetskode:
Q=opptil 160 km/tS=opptil 180 km/tT=opptil 190 km/tH=opptil 210 km/tV=opptil 240 km/tW=opptil 270 km/t
Dekktrykk
Kontroller dekktrykket når dekkene er kalde, minst hver 14. dag og før alle
lengre turer. Ikke glem reservehjulet.
Dette gjelder også for biler med dekk‐ trykkovervåking.
Skru av ventilhetten.
Dekktrykk 3 273.
Etiketten med dekk- og lastinforma‐ sjon på venstre eller høyre dørramme
foran angir de originale dekktypene
og det tilsvarende dekktrykket.
Dekktrykkene gjelder kalde dekk. De
gjelder for sommer- og vinterdekk.
Fyll alltid reservehjulet med dekktrykk for full last.
ECO-dekktrykk benyttes for å oppnå
et lavest mulig drivstofforbruk.
Feil dekktrykk svekker sikkerheten,
kjøreegenskapene, komforten og
drivstofføkonomien samtidig som
dekkslitasjen øker.
Dekktrykkene er forskjellige avhengig av forskjellige alternativer. For korrekt
dekktrykkverdi følges prosedyren ne‐ denfor:
1. Identifiser motorens identifikator‐ kode. Motordata 3 265.
2. Identifiser det aktuelle dekket.
Dekktrykktabellen viser alle mulige
dekk-kombinasjoner 3 273.
Se EU-samsvarserklæringen som
fulgte med bilen eller andre nasjonale
registreringsdokumenter for informa‐ sjon om godkjente dekk spesifikt for
din bil.
Føreren er ansvarlig for at dekktryk‐
ket er riktig.9 Advarsel
For lavt dekktrykk kan føre til be‐
tydelig oppvarming av dekkene og indre skader, som i sin tur fører tilat slitebanen løsner og i verste fall
til at dekkene punkterer ved høye
hastigheter.

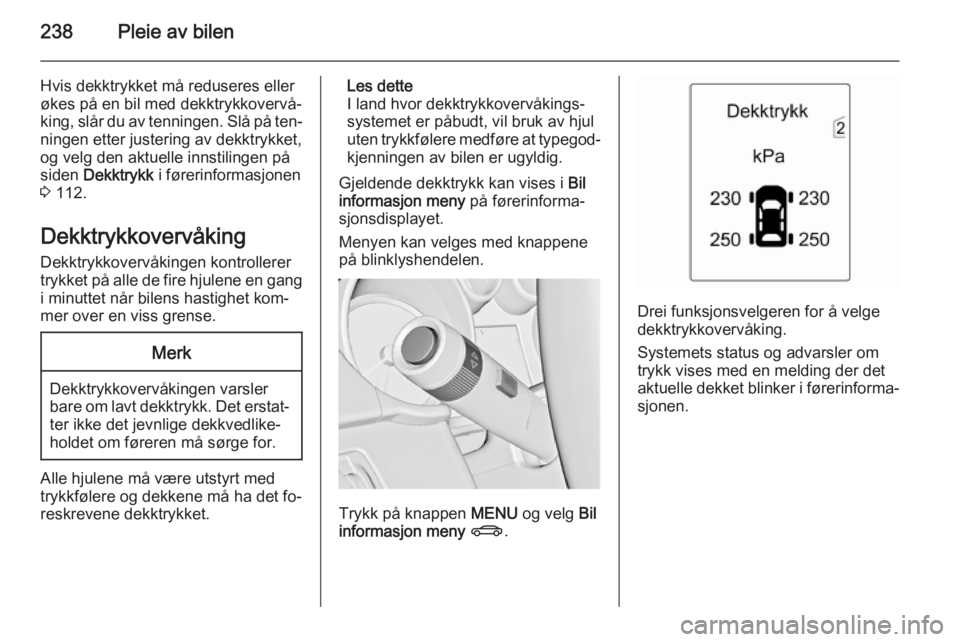

238Pleie av bilen
Hvis dekktrykket må reduseres eller
økes på en bil med dekktrykkovervå‐
king, slår du av tenningen. Slå på ten‐ ningen etter justering av dekktrykket,
og velg den aktuelle innstilingen på siden Dekktrykk i førerinformasjonen
3 112.
Dekktrykkovervåking Dekktrykkovervåkingen kontrollerer
trykket på alle de fire hjulene en gang
i minuttet når bilens hastighet kom‐
mer over en viss grense.Merk
Dekktrykkovervåkingen varsler
bare om lavt dekktrykk. Det erstat‐
ter ikke det jevnlige dekkvedlike‐
holdet om føreren må sørge for.
Alle hjulene må være utstyrt med
trykkfølere og dekkene må ha det fo‐
reskrevene dekktrykket.
Les dette
I land hvor dekktrykkovervåkings‐ systemet er påbudt, vil bruk av hjul
uten trykkfølere medføre at typegod‐
kjenningen av bilen er ugyldig.
Gjeldende dekktrykk kan vises i Bil
informasjon meny på førerinforma‐
sjonsdisplayet.
Menyen kan velges med knappene
på blinklyshendelen.
Trykk på knappen MENU og velg Bil
informasjon meny X .
Drei funksjonsvelgeren for å velge
dekktrykkovervåking.
Systemets status og advarsler om
trykk vises med en melding der det
aktuelle dekket blinker i førerinforma‐ sjonen.
