Kjøring og bruk189

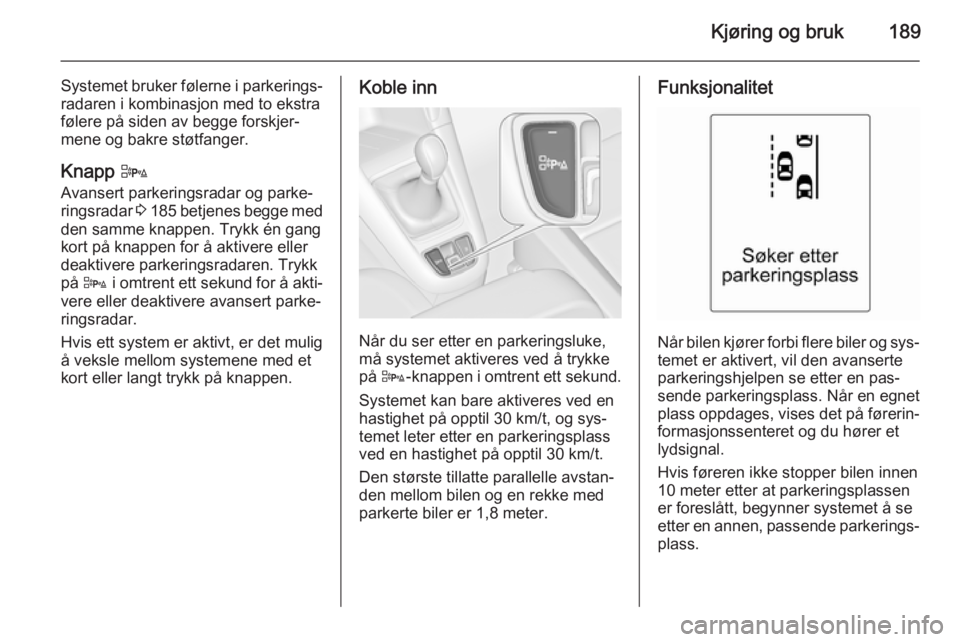

Systemet bruker følerne i parkerings‐
radaren i kombinasjon med to ekstra
følere på siden av begge forskjer‐
mene og bakre støtfanger.
Knapp D
Avansert parkeringsradar og parke‐ ringsradar 3 185 betjenes begge med
den samme knappen. Trykk én gang kort på knappen for å aktivere eller
deaktivere parkeringsradaren. Trykk
på D i omtrent ett sekund for å akti‐
vere eller deaktivere avansert parke‐
ringsradar.
Hvis ett system er aktivt, er det mulig å veksle mellom systemene med etkort eller langt trykk på knappen.Koble inn
Når du ser etter en parkeringsluke,
må systemet aktiveres ved å trykke
på D -knappen i omtrent ett sekund.
Systemet kan bare aktiveres ved en
hastighet på opptil 30 km/t, og sys‐
temet leter etter en parkeringsplass ved en hastighet på opptil 30 km/t.
Den største tillatte parallelle avstan‐
den mellom bilen og en rekke med
parkerte biler er 1,8 meter.
Funksjonalitet
Når bilen kjører forbi flere biler og sys‐ temet er aktivert, vil den avanserte
parkeringshjelpen se etter en pas‐
sende parkeringsplass. Når en egnet
plass oppdages, vises det på førerin‐
formasjonssenteret og du hører et
lydsignal.
Hvis føreren ikke stopper bilen innen
10 meter etter at parkeringsplassen
er foreslått, begynner systemet å se
etter en annen, passende parkerings‐
plass.

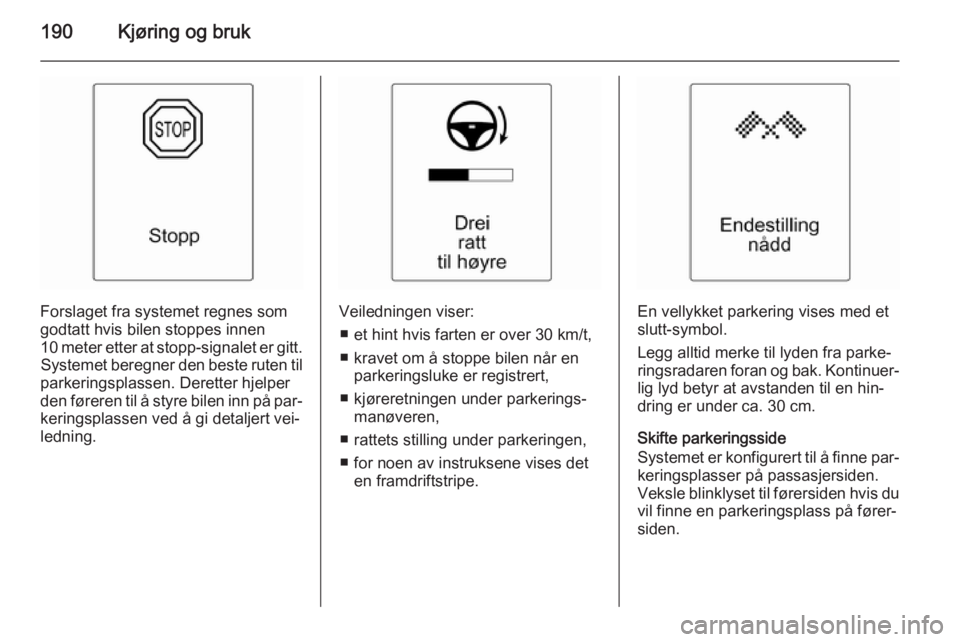

190Kjøring og bruk
Forslaget fra systemet regnes som
godtatt hvis bilen stoppes innen
10 meter etter at stopp-signalet er gitt. Systemet beregner den beste ruten til
parkeringsplassen. Deretter hjelper
den føreren til å styre bilen inn på par‐
keringsplassen ved å gi detaljert vei‐
ledning.Veiledningen viser:
■ et hint hvis farten er over 30 km/t,
■ kravet om å stoppe bilen når en parkeringsluke er registrert,
■ kjøreretningen under parkerings‐ manøveren,
■ rattets stilling under parkeringen,
■ for noen av instruksene vises det en framdriftstripe.En vellykket parkering vises med et
slutt-symbol.
Legg alltid merke til lyden fra parke‐
ringsradaren foran og bak. Kontinuer‐ lig lyd betyr at avstanden til en hin‐
dring er under ca. 30 cm.
Skifte parkeringsside
Systemet er konfigurert til å finne par‐ keringsplasser på passasjersiden.
Veksle blinklyset til førersiden hvis du
vil finne en parkeringsplass på fører‐
siden.

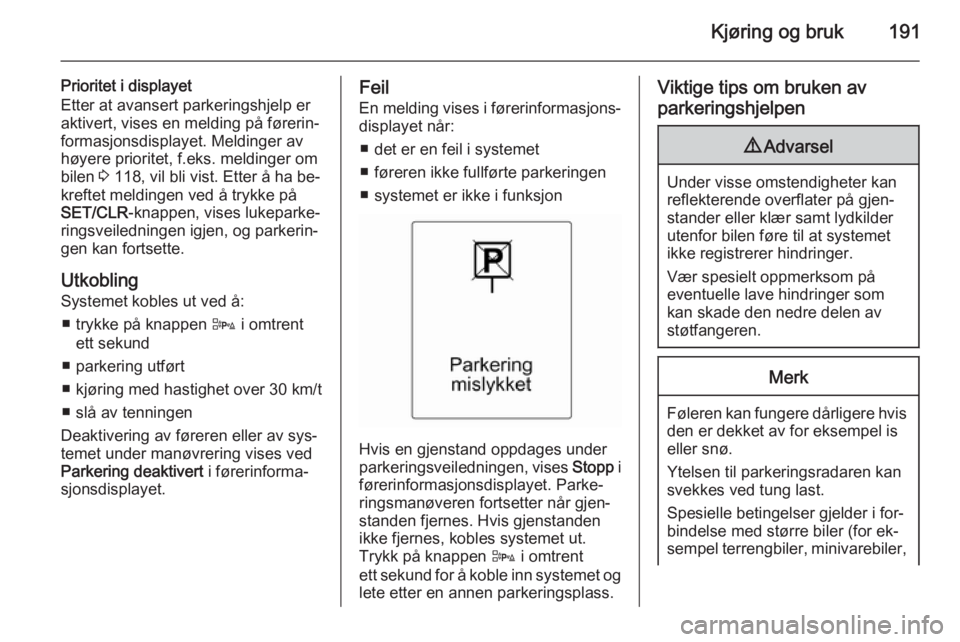

Kjøring og bruk191
Prioritet i displayet
Etter at avansert parkeringshjelp er
aktivert, vises en melding på førerin‐
formasjonsdisplayet. Meldinger av
høyere prioritet, f.eks. meldinger om
bilen 3 118, vil bli vist. Etter å ha be‐
kreftet meldingen ved å trykke på
SET/CLR -knappen, vises lukeparke‐
ringsveiledningen igjen, og parkerin‐
gen kan fortsette.
Utkobling
Systemet kobles ut ved å:
■ trykke på knappen D i omtrent
ett sekund
■ parkering utført
■ kjøring med hastighet over 30 km/t
■ slå av tenningen
Deaktivering av føreren eller av sys‐
temet under manøvrering vises ved
Parkering deaktivert i førerinforma‐
sjonsdisplayet.Feil
En melding vises i førerinformasjons‐ displayet når:
■ det er en feil i systemet
■ føreren ikke fullførte parkeringen
■ systemet er ikke i funksjon
Hvis en gjenstand oppdages under
parkeringsveiledningen, vises Stopp i
førerinformasjonsdisplayet. Parke‐
ringsmanøveren fortsetter når gjen‐
standen fjernes. Hvis gjenstanden
ikke fjernes, kobles systemet ut.
Trykk på knappen D i omtrent
ett sekund for å koble inn systemet og lete etter en annen parkeringsplass.
Viktige tips om bruken av
parkeringshjelpen9 Advarsel
Under visse omstendigheter kan
reflekterende overflater på gjen‐
stander eller klær samt lydkilder
utenfor bilen føre til at systemet
ikke registrerer hindringer.
Vær spesielt oppmerksom på
eventuelle lave hindringer som
kan skade den nedre delen av
støtfangeren.
Merk
Føleren kan fungere dårligere hvis den er dekket av for eksempel is
eller snø.
Ytelsen til parkeringsradaren kan
svekkes ved tung last.
Spesielle betingelser gjelder i for‐
bindelse med større biler (for ek‐
sempel terrengbiler, minivarebiler,

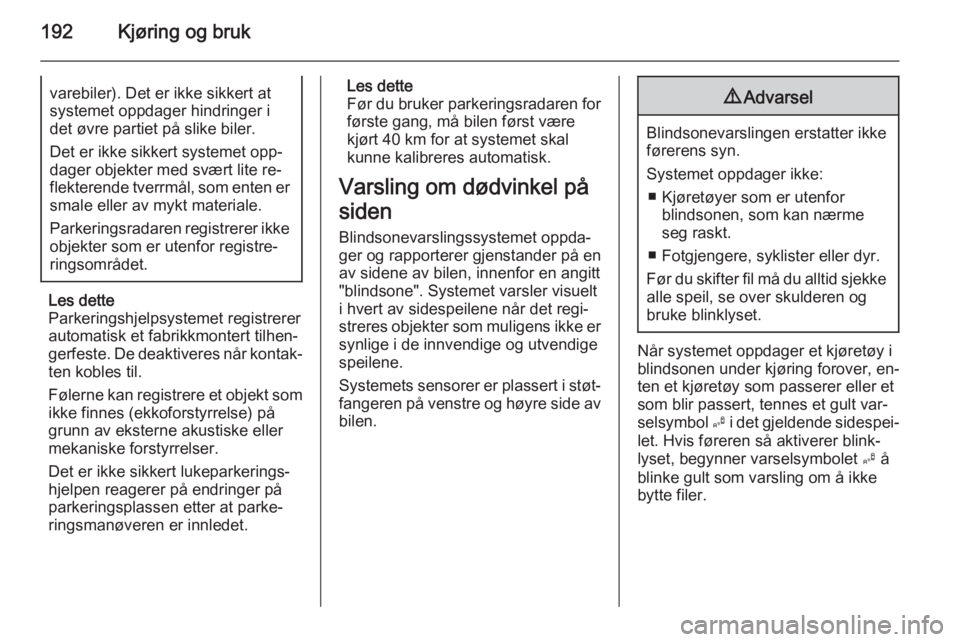

192Kjøring og brukvarebiler). Det er ikke sikkert at
systemet oppdager hindringer i
det øvre partiet på slike biler.
Det er ikke sikkert systemet opp‐
dager objekter med svært lite re‐
flekterende tverrmål, som enten er smale eller av mykt materiale.
Parkeringsradaren registrerer ikke
objekter som er utenfor registre‐
ringsområdet.
Les dette
Parkeringshjelpsystemet registrerer
automatisk et fabrikkmontert tilhen‐
gerfeste. De deaktiveres når kontak‐ ten kobles til.
Følerne kan registrere et objekt som
ikke finnes (ekkoforstyrrelse) på
grunn av eksterne akustiske eller
mekaniske forstyrrelser.
Det er ikke sikkert lukeparkerings‐
hjelpen reagerer på endringer på
parkeringsplassen etter at parke‐
ringsmanøveren er innledet.
Les dette
Før du bruker parkeringsradaren for
første gang, må bilen først være
kjørt 40 km for at systemet skal
kunne kalibreres automatisk.
Varsling om dødvinkel på
siden
Blindsonevarslingssystemet oppda‐
ger og rapporterer gjenstander på en
av sidene av bilen, innenfor en angitt
"blindsone". Systemet varsler visuelt
i hvert av sidespeilene når det regi‐
streres objekter som muligens ikke er synlige i de innvendige og utvendige
speilene.
Systemets sensorer er plassert i støt‐
fangeren på venstre og høyre side av bilen.9 Advarsel
Blindsonevarslingen erstatter ikke
førerens syn.
Systemet oppdager ikke: ■ Kjøretøyer som er utenfor blindsonen, som kan nærme
seg raskt.
■ Fotgjengere, syklister eller dyr.
Før du skifter fil må du alltid sjekke alle speil, se over skulderen og
bruke blinklyset.
Når systemet oppdager et kjøretøy i blindsonen under kjøring forover, en‐
ten et kjøretøy som passerer eller et
som blir passert, tennes et gult var‐
selsymbol B i det gjeldende sidespei‐
let. Hvis føreren så aktiverer blink‐
lyset, begynner varselsymbolet B å
blinke gult som varsling om å ikke
bytte filer.

Kjøring og bruk193

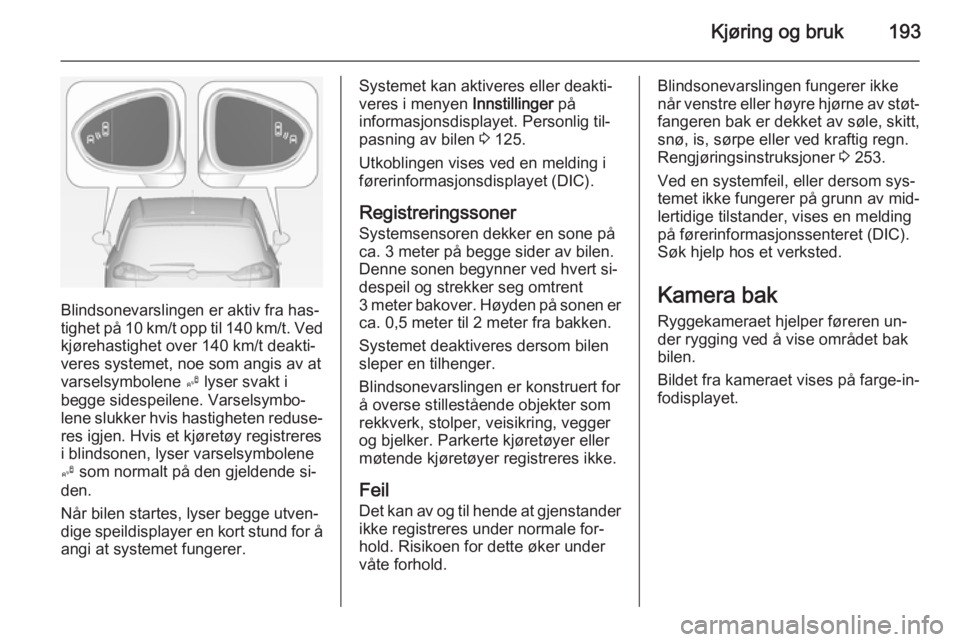

Blindsonevarslingen er aktiv fra has‐
tighet på 10 km/t opp til 140 km/t. Ved
kjørehastighet over 140 km/t deakti‐
veres systemet, noe som angis av at
varselsymbolene B lyser svakt i
begge sidespeilene. Varselsymbo‐ lene slukker hvis hastigheten reduse‐ res igjen. Hvis et kjøretøy registreresi blindsonen, lyser varselsymbolene
B som normalt på den gjeldende si‐
den.
Når bilen startes, lyser begge utven‐
dige speildisplayer en kort stund for å
angi at systemet fungerer.
Systemet kan aktiveres eller deakti‐
veres i menyen Innstillinger på
informasjonsdisplayet. Personlig til‐
pasning av bilen 3 125.
Utkoblingen vises ved en melding i
førerinformasjonsdisplayet (DIC).
Registreringssoner Systemsensoren dekker en sone på
ca. 3 meter på begge sider av bilen.
Denne sonen begynner ved hvert si‐
despeil og strekker seg omtrent
3 meter bakover. Høyden på sonen er
ca. 0,5 meter til 2 meter fra bakken.
Systemet deaktiveres dersom bilen
sleper en tilhenger.
Blindsonevarslingen er konstruert for
å overse stillestående objekter som
rekkverk, stolper, veisikring, vegger
og bjelker. Parkerte kjøretøyer eller møtende kjøretøyer registreres ikke.
Feil Det kan av og til hende at gjenstanderikke registreres under normale for‐
hold. Risikoen for dette øker under
våte forhold.Blindsonevarslingen fungerer ikke
når venstre eller høyre hjørne av støt‐
fangeren bak er dekket av søle, skitt,
snø, is, sørpe eller ved kraftig regn.
Rengjøringsinstruksjoner 3 253.
Ved en systemfeil, eller dersom sys‐
temet ikke fungerer på grunn av mid‐
lertidige tilstander, vises en melding
på førerinformasjonssenteret (DIC).
Søk hjelp hos et verksted.
Kamera bak
Ryggekameraet hjelper føreren un‐
der rygging ved å vise området bak
bilen.
Bildet fra kameraet vises på farge-in‐
fodisplayet.

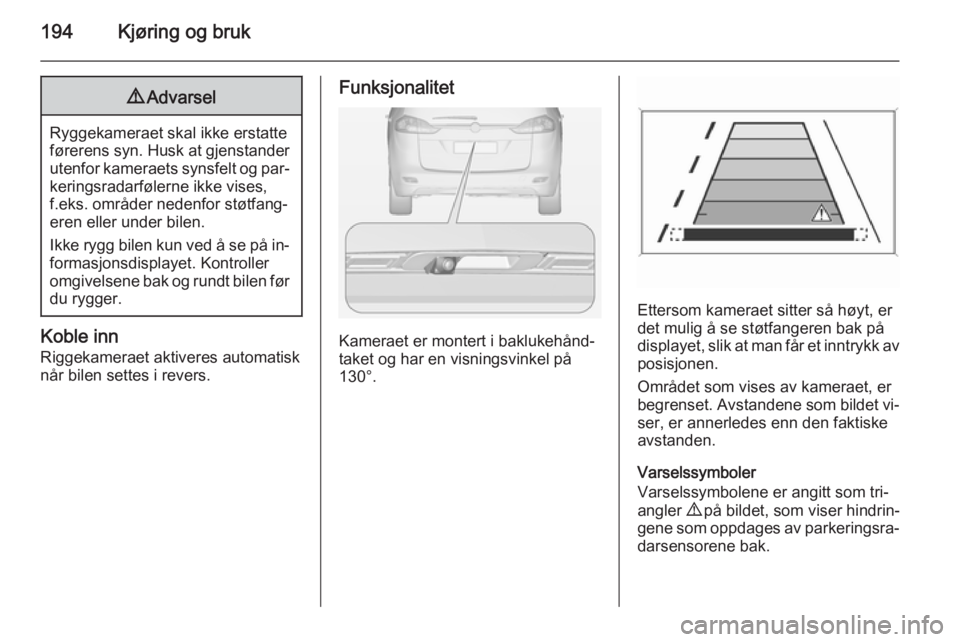

194Kjøring og bruk9Advarsel
Ryggekameraet skal ikke erstatte
førerens syn. Husk at gjenstander utenfor kameraets synsfelt og par‐ keringsradarfølerne ikke vises,
f.eks. områder nedenfor støtfang‐
eren eller under bilen.
Ikke rygg bilen kun ved å se på in‐
formasjonsdisplayet. Kontroller
omgivelsene bak og rundt bilen før du rygger.
Koble inn
Riggekameraet aktiveres automatisk
når bilen settes i revers.
Funksjonalitet
Kameraet er montert i baklukehånd‐
taket og har en visningsvinkel på 130°.
Ettersom kameraet sitter så høyt, erdet mulig å se støtfangeren bak på
displayet, slik at man får et inntrykk av posisjonen.
Området som vises av kameraet, er
begrenset. Avstandene som bildet vi‐
ser, er annerledes enn den faktiske
avstanden.
Varselssymboler
Varselssymbolene er angitt som tri‐
angler 9 på bildet, som viser hindrin‐
gene som oppdages av parkeringsra‐ darsensorene bak.

Kjøring og bruk195

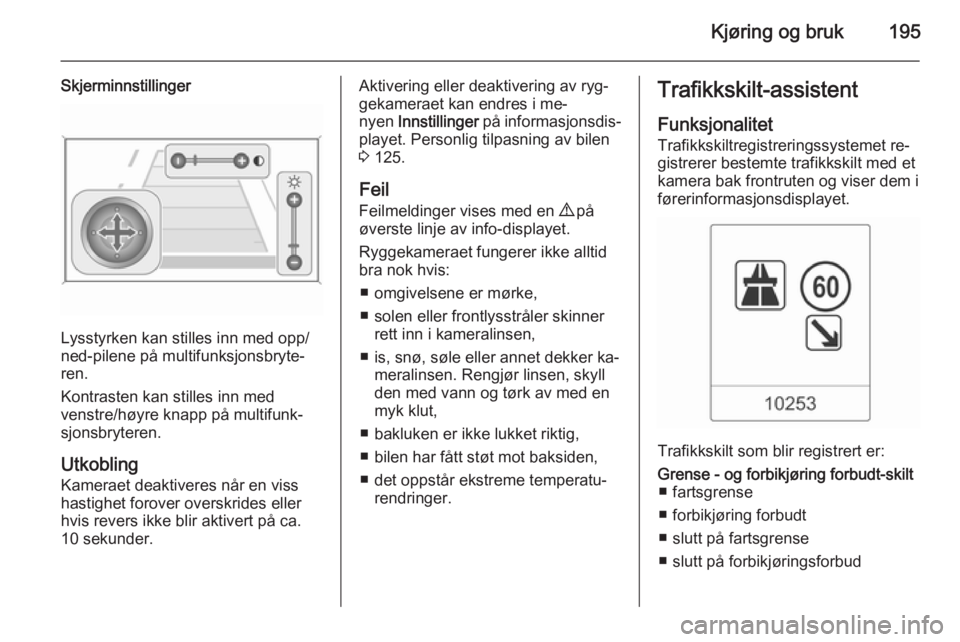

Skjerminnstillinger
Lysstyrken kan stilles inn med opp/
ned-pilene på multifunksjonsbryte‐
ren.
Kontrasten kan stilles inn med
venstre/høyre knapp på multifunk‐
sjonsbryteren.
Utkobling
Kameraet deaktiveres når en viss
hastighet forover overskrides eller
hvis revers ikke blir aktivert på ca.
10 sekunder.
Aktivering eller deaktivering av ryg‐
gekameraet kan endres i me‐
nyen Innstillinger på informasjonsdis‐
playet. Personlig tilpasning av bilen
3 125.
Feil
Feilmeldinger vises med en 9 på
øverste linje av info-displayet.
Ryggekameraet fungerer ikke alltid
bra nok hvis:
■ omgivelsene er mørke,
■ solen eller frontlysstråler skinner rett inn i kameralinsen,
■ is, snø, søle eller annet dekker ka‐ meralinsen. Rengjør linsen, skyll
den med vann og tørk av med en
myk klut,
■ bakluken er ikke lukket riktig,
■ bilen har fått støt mot baksiden,
■ det oppstår ekstreme temperatu‐ rendringer.Trafikkskilt-assistent
FunksjonalitetTrafikkskiltregistreringssystemet re‐gistrerer bestemte trafikkskilt med et
kamera bak frontruten og viser dem i
førerinformasjonsdisplayet.
Trafikkskilt som blir registrert er:
Grense - og forbikjøring forbudt-skilt ■ fartsgrense
■ forbikjøring forbudt
■ slutt på fartsgrense
■ slutt på forbikjøringsforbud

196Kjøring og bruk

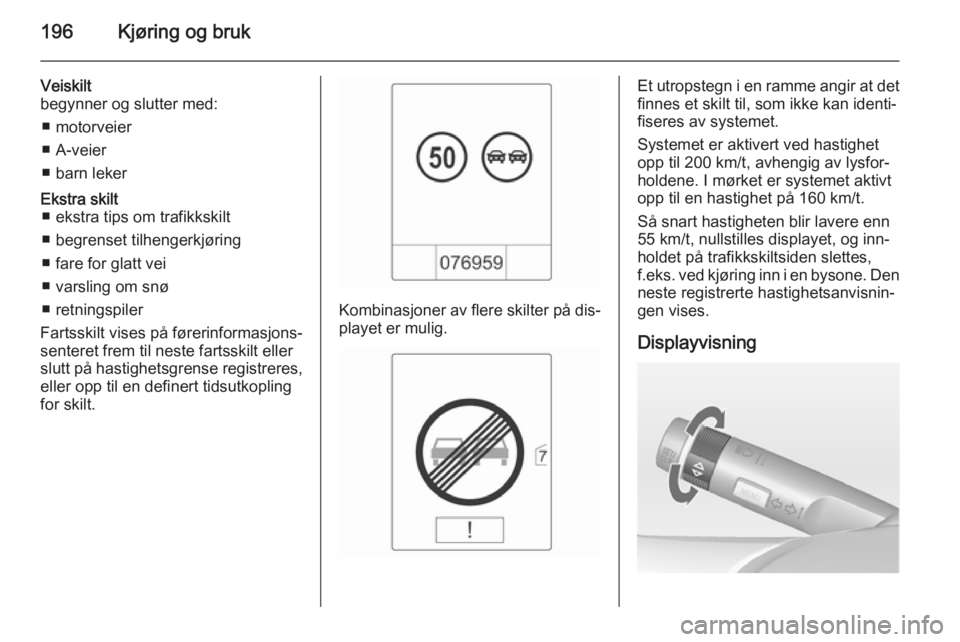

Veiskilt
begynner og slutter med:
■ motorveier
■ A-veier
■ barn lekerEkstra skilt ■ ekstra tips om trafikkskilt
■ begrenset tilhengerkjøring
■ fare for glatt vei
■ varsling om snø
■ retningspiler
Fartsskilt vises på førerinformasjons‐
senteret frem til neste fartsskilt eller
slutt på hastighetsgrense registreres, eller opp til en definert tidsutkopling
for skilt.
Kombinasjoner av flere skilter på dis‐
playet er mulig.
Et utropstegn i en ramme angir at det finnes et skilt til, som ikke kan identi‐
fiseres av systemet.
Systemet er aktivert ved hastighet
opp til 200 km/t, avhengig av lysfor‐
holdene. I mørket er systemet aktivt
opp til en hastighet på 160 km/t.
Så snart hastigheten blir lavere enn
55 km/t, nullstilles displayet, og inn‐
holdet på trafikkskiltsiden slettes,
f.eks. ved kjøring inn i en bysone. Den
neste registrerte hastighetsanvisnin‐
gen vises.
Displayvisning

Kjøring og bruk197

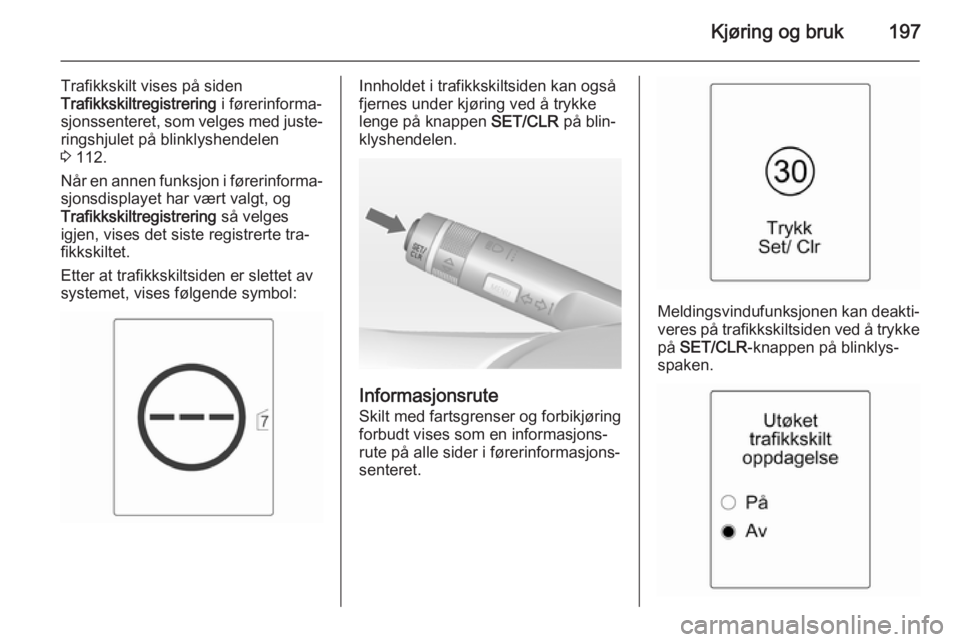

Trafikkskilt vises på siden
Trafikkskiltregistrering i førerinforma‐
sjonssenteret, som velges med juste‐
ringshjulet på blinklyshendelen
3 112.
Når en annen funksjon i førerinforma‐ sjonsdisplayet har vært valgt, og
Trafikkskiltregistrering så velges
igjen, vises det siste registrerte tra‐
fikkskiltet.
Etter at trafikkskiltsiden er slettet av
systemet, vises følgende symbol:Innholdet i trafikkskiltsiden kan også
fjernes under kjøring ved å trykke
lenge på knappen SET/CLR på blin‐
klyshendelen.
Informasjonsrute
Skilt med fartsgrenser og forbikjøring
forbudt vises som en informasjons‐
rute på alle sider i førerinformasjons‐
senteret.
Meldingsvindufunksjonen kan deakti‐
veres på trafikkskiltsiden ved å trykke
på SET/CLR -knappen på blinklys‐
spaken.

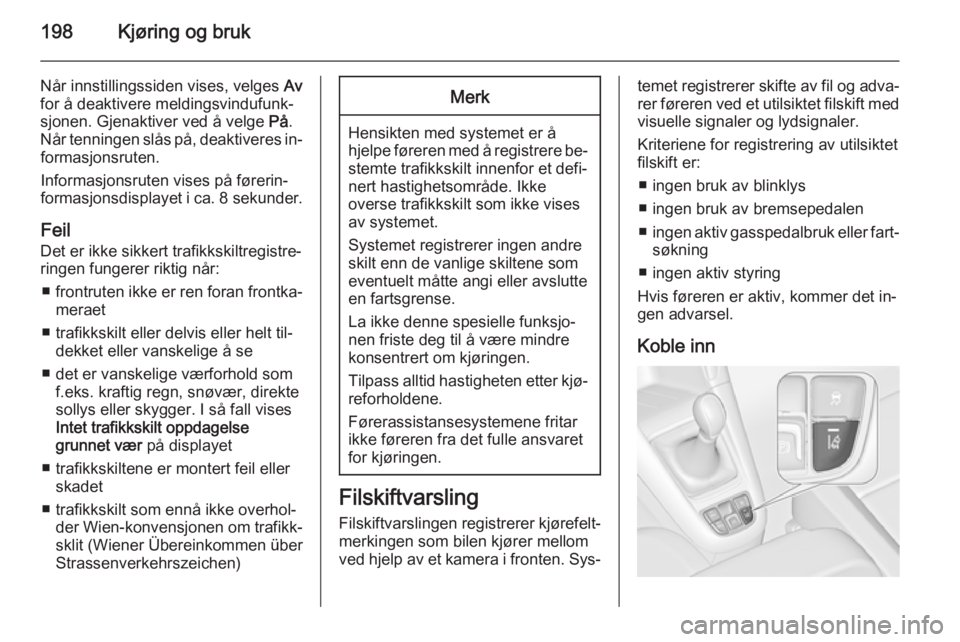

198Kjøring og bruk
Når innstillingssiden vises, velges Av
for å deaktivere meldingsvindufunk‐
sjonen. Gjenaktiver ved å velge På.
Når tenningen slås på, deaktiveres in‐ formasjonsruten.
Informasjonsruten vises på førerin‐
formasjonsdisplayet i ca. 8 sekunder.
Feil
Det er ikke sikkert trafikkskiltregistre‐
ringen fungerer riktig når:
■ frontruten ikke er ren foran frontka‐
meraet
■ trafikkskilt eller delvis eller helt til‐ dekket eller vanskelige å se
■ det er vanskelige værforhold som f.eks. kraftig regn, snøvær, direkte
sollys eller skygger. I så fall vises
Intet trafikkskilt oppdagelse
grunnet vær på displayet
■ trafikkskiltene er montert feil eller skadet
■ trafikkskilt som ennå ikke overhol‐ der Wien-konvensjonen om trafikk‐
sklit (Wiener Übereinkommen über
Strassenverkehrszeichen)Merk
Hensikten med systemet er å
hjelpe føreren med å registrere be‐ stemte trafikkskilt innenfor et defi‐
nert hastighetsområde. Ikke
overse trafikkskilt som ikke vises
av systemet.
Systemet registrerer ingen andre
skilt enn de vanlige skiltene som
eventuelt måtte angi eller avslutte
en fartsgrense.
La ikke denne spesielle funksjo‐
nen friste deg til å være mindre
konsentrert om kjøringen.
Tilpass alltid hastigheten etter kjø‐
reforholdene.
Førerassistansesystemene fritar ikke føreren fra det fulle ansvaret
for kjøringen.
Filskiftvarsling
Filskiftvarslingen registrerer kjørefelt‐
merkingen som bilen kjører mellom
ved hjelp av et kamera i fronten. Sys‐
temet registrerer skifte av fil og adva‐ rer føreren ved et utilsiktet filskift med
visuelle signaler og lydsignaler.
Kriteriene for registrering av utilsiktet
filskift er:
■ ingen bruk av blinklys
■ ingen bruk av bremsepedalen
■ ingen aktiv gasspedalbruk eller fart‐
søkning
■ ingen aktiv styring
Hvis føreren er aktiv, kommer det in‐
gen advarsel.
Koble inn
