OPEL ZAFIRA C 2014.5 Instruksjonsbok

Pleie av bilen219
Bremsevæskenivået må ligge mellom
merkene MIN og MAX .
Søk hjelp hos et verksted hvis væ‐
skenivået er lavere enn MIN.
Bremse- og clutchvæske 3 258.
Bilbatteri
Biler uten start/stopp-system utstyres med et blysyrebatteri. Biler med start/
stopp-system utstyres med et AGM-
batteri, som ikke er et blysyrebatteri.
Bilbatteriet er vedlikeholdsfritt forut‐
satt at kjøremåten er slik at batteriet
lades tilstrekkelig. Småkjøring og
hyppige motorstarter kan tappe bat‐
teriet. Unngå å bruke unødvendig
elektrisk utstyr.
Batterier skal ikke kastes i hushold‐
ningsavfallet. De skal leveres inn til
aktuelle mottakssteder.
Hvis bilen parkeres i mer enn 4 uker,
kan batteriet utlades. Koble polklem‐
men fra bilbatteriets minuspol.
Til- og frakobling av bilbatteriet må
bare gjøres når tenningen er slått av.
Bilbatteriutladningsvern 3 141.
Skifte bilbatteri Les dette
Ethvert avvik fra anvisningene i
dette avsnittet kan føre til midlertidig deaktivering av stopp/start-sys‐
temet.
Når bilbatteriet skiftes, er det viktig å
kontrollere at det ikke er noen åpne
ventilasjonshull i nærheten av pluss‐
polen. Hvis et ventilasjonshull er
åpent i dette området, må det stenges med en blidplugg, og ventilasjonen i
nærheten av minuspolen må åpnes.
Bruk bare bilbatterier som gjør det mulig å montere sikringsboksen over
bilbatteriet.
I biler med stopp/start-system må
AGM-batteriet (absorberende glass‐
matte) byttes ut med et AGM-batteri
igjen.

220Pleie av bilen
Et AGM-batteri kan identifiseres ved
hjelp av etiketten på batteriet. Vi an‐
befaler å bruke et originalt Opel-bil‐
batteri.
Les dette
Bruk av andre typer AGM-bilbatte‐
rier enn det originale Opel-bilbatte‐
riet kan føre til at stopp/start-syste‐
mets ytelse svekkes.
Vi anbefaler at du overlater utskifting
av bilbatteriet til et verksted.
Stopp/start-system 3 153.
Lading av bilbatteri9 Advarsel
Hvis bilen har stopp/start-system,
må du kontrollere at ladepotensia‐
let ikke overstiger 14,6 volt ved bruk av batterilader. Ellers kan
batteriet skades.
Bruk av startkabler 3 250.
Varselsetikett
Betydningen av symbolene:
■ Ingen gnister, åpne flammer eller røyking.
■ Skjerm alltid øynene. Eksplosive gasser kan forårsake blindhet eller
skade.
■ Oppbevar bilbatteriet utilgjengelig for barn.
■ Bilbatteriet inneholder svovelsyre, som kan forårsake blindhet eller al‐vorlige brannskader.
■ Se instruksjonsboken for mer in‐
formasjon.
■ Det kan finnes eksplosive gasser i nærheten av bilbatteriet.
Lufting av dieselsystemet Hvis tanken er kjørt tom, må diesel‐
drivstoffsystemet luftes. Slå på ten‐
ningen i 15 sekunder tre ganger. Kjør
deretter motoren på starteren i mak‐
simalt 40 sekunder. Gjenta denne prosedyren etter minimum 5 sekun‐
der. Dersom motoren ikke starter, må du søke hjelp hos et verksted.

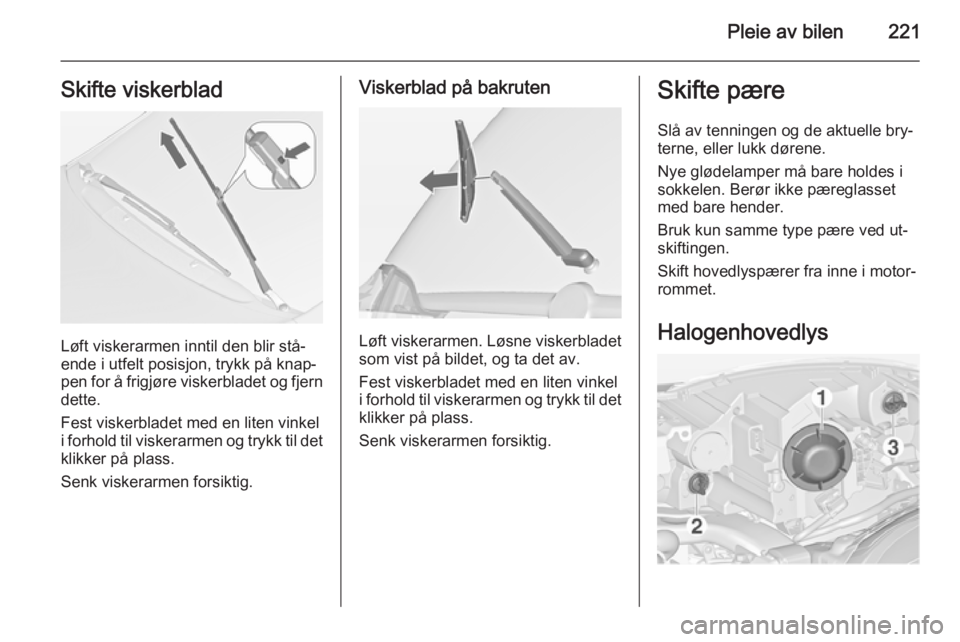

Pleie av bilen221Skifte viskerblad
Løft viskerarmen inntil den blir stå‐
ende i utfelt posisjon, trykk på knap‐
pen for å frigjøre viskerbladet og fjern dette.
Fest viskerbladet med en liten vinkel
i forhold til viskerarmen og trykk til det
klikker på plass.
Senk viskerarmen forsiktig.
Viskerblad på bakruten
Løft viskerarmen. Løsne viskerbladet
som vist på bildet, og ta det av.
Fest viskerbladet med en liten vinkel
i forhold til viskerarmen og trykk til det
klikker på plass.
Senk viskerarmen forsiktig.
Skifte pære
Slå av tenningen og de aktuelle bry‐
terne, eller lukk dørene.
Nye glødelamper må bare holdes i
sokkelen. Berør ikke pæreglasset
med bare hender.
Bruk kun samme type pære ved ut‐
skiftingen.
Skift hovedlyspærer fra inne i motor‐ rommet.
Halogenhovedlys

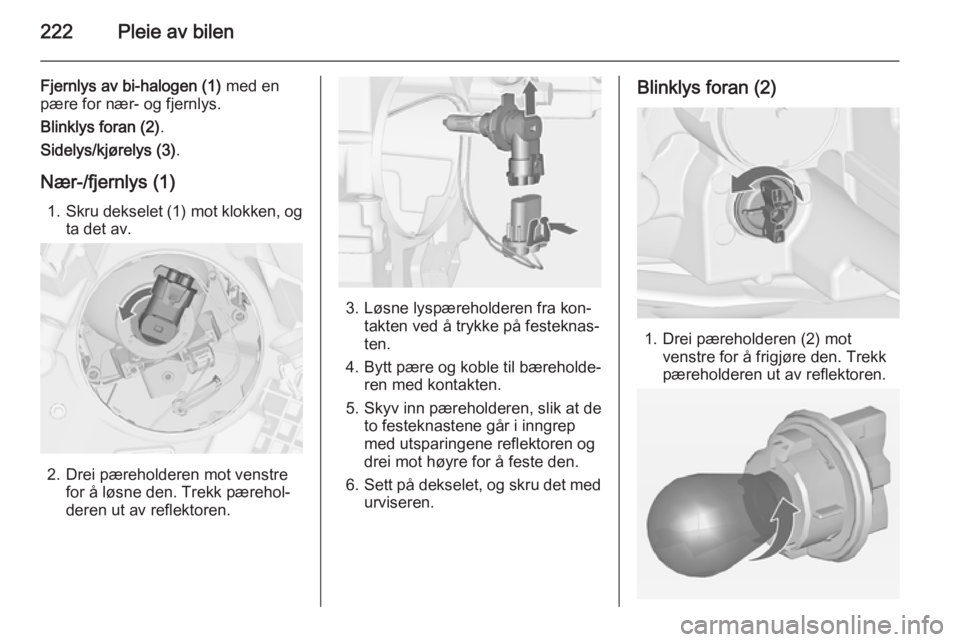

222Pleie av bilen
Fjernlys av bi-halogen (1) med en
pære for nær- og fjernlys.
Blinklys foran (2) .
Sidelys/kjørelys (3) .
Nær-/fjernlys (1) 1. Skru dekselet (1) mot klokken, og
ta det av.
2. Drei pæreholderen mot venstre for å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne lyspæreholderen fra kon‐ takten ved å trykke på festeknas‐
ten.
4. Bytt pære og koble til bæreholde‐ ren med kontakten.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene reflektoren og
drei mot høyre for å feste den.
6. Sett på dekselet, og skru det med
urviseren.
Blinklys foran (2)
1. Drei pæreholderen (2) mot venstre for å frigjøre den. Trekk
pæreholderen ut av reflektoren.

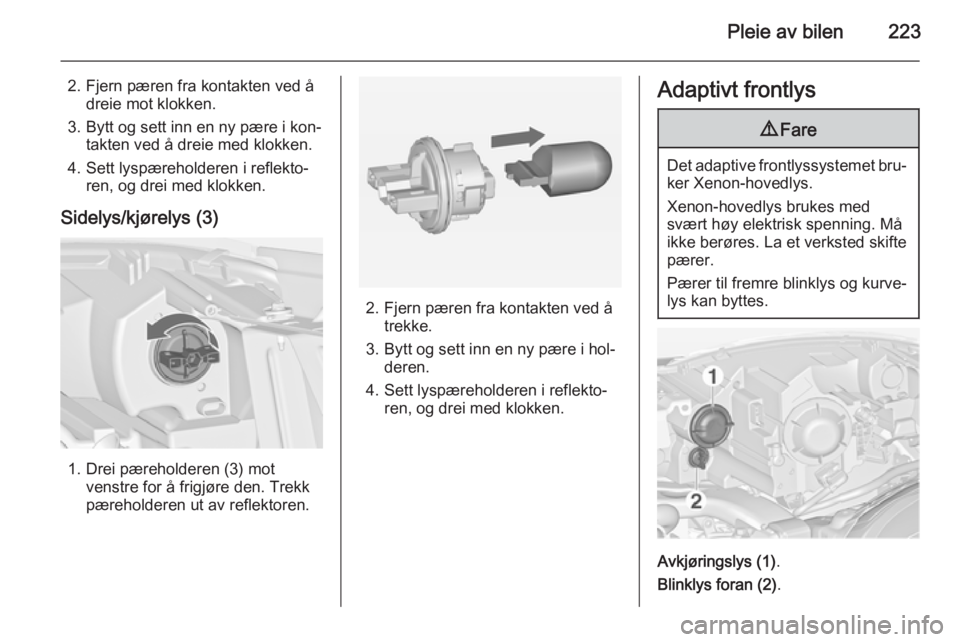

Pleie av bilen223
2. Fjern pæren fra kontakten ved ådreie mot klokken.
3. Bytt og sett inn en ny pære i kon‐ takten ved å dreie med klokken.
4. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
Sidelys/kjørelys (3)
1. Drei pæreholderen (3) mot venstre for å frigjøre den. Trekk
pæreholderen ut av reflektoren.
2. Fjern pæren fra kontakten ved å trekke.
3. Bytt og sett inn en ny pære i hol‐ deren.
4. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
Adaptivt frontlys9 Fare
Det adaptive frontlyssystemet bru‐
ker Xenon-hovedlys.
Xenon-hovedlys brukes med
svært høy elektrisk spenning. Må
ikke berøres. La et verksted skifte
pærer.
Pærer til fremre blinklys og kurve‐
lys kan byttes.
Avkjøringslys (1) .
Blinklys foran (2) .

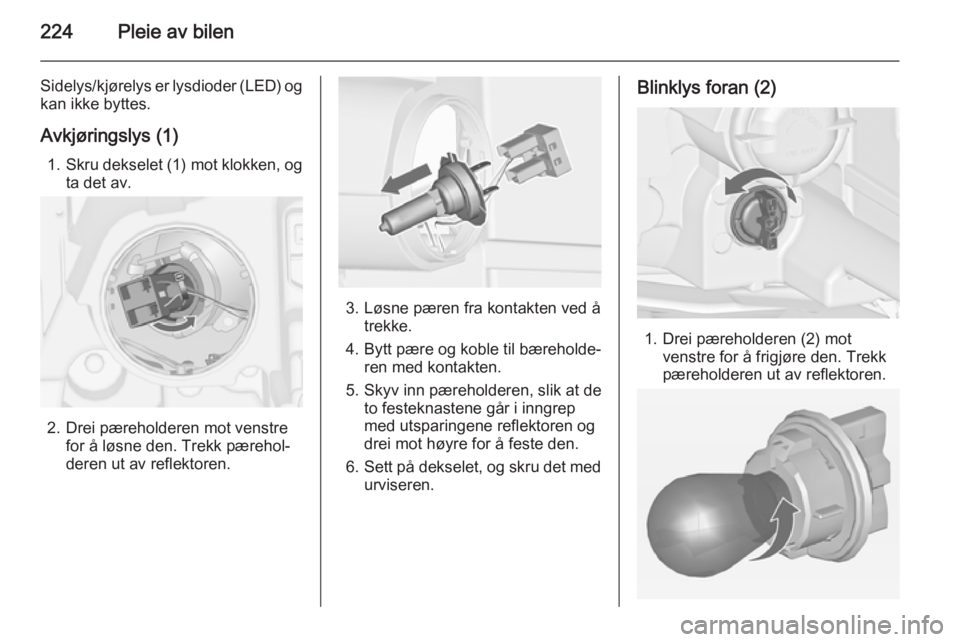

224Pleie av bilen
Sidelys/kjørelys er lysdioder (LED) ogkan ikke byttes.
Avkjøringslys (1) 1. Skru dekselet (1) mot klokken, og
ta det av.
2. Drei pæreholderen mot venstre for å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne pæren fra kontakten ved å trekke.
4. Bytt pære og koble til bæreholde‐ ren med kontakten.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene reflektoren og
drei mot høyre for å feste den.
6. Sett på dekselet, og skru det med
urviseren.
Blinklys foran (2)
1. Drei pæreholderen (2) mot venstre for å frigjøre den. Trekk
pæreholderen ut av reflektoren.

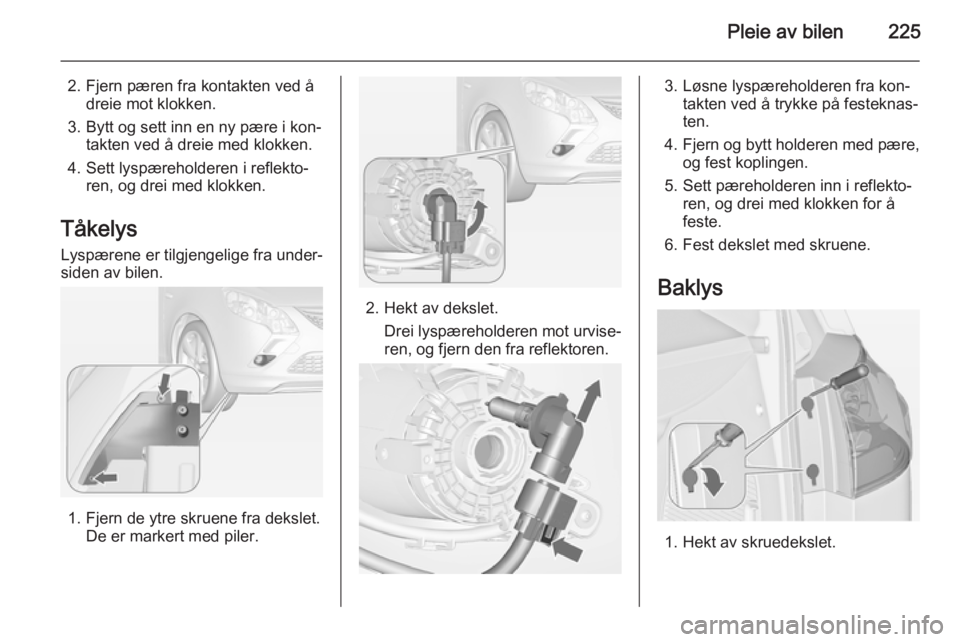

Pleie av bilen225
2. Fjern pæren fra kontakten ved ådreie mot klokken.
3. Bytt og sett inn en ny pære i kon‐ takten ved å dreie med klokken.
4. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
Tåkelys
Lyspærene er tilgjengelige fra under‐
siden av bilen.
1. Fjern de ytre skruene fra dekslet. De er markert med piler.
2. Hekt av dekslet.
Drei lyspæreholderen mot urvise‐ren, og fjern den fra reflektoren.
3. Løsne lyspæreholderen fra kon‐ takten ved å trykke på festeknas‐
ten.
4. Fjern og bytt holderen med pære,
og fest koplingen.
5. Sett pæreholderen inn i reflekto‐ ren, og drei med klokken for å
feste.
6. Fest dekslet med skruene.
Baklys
1. Hekt av skruedekslet.

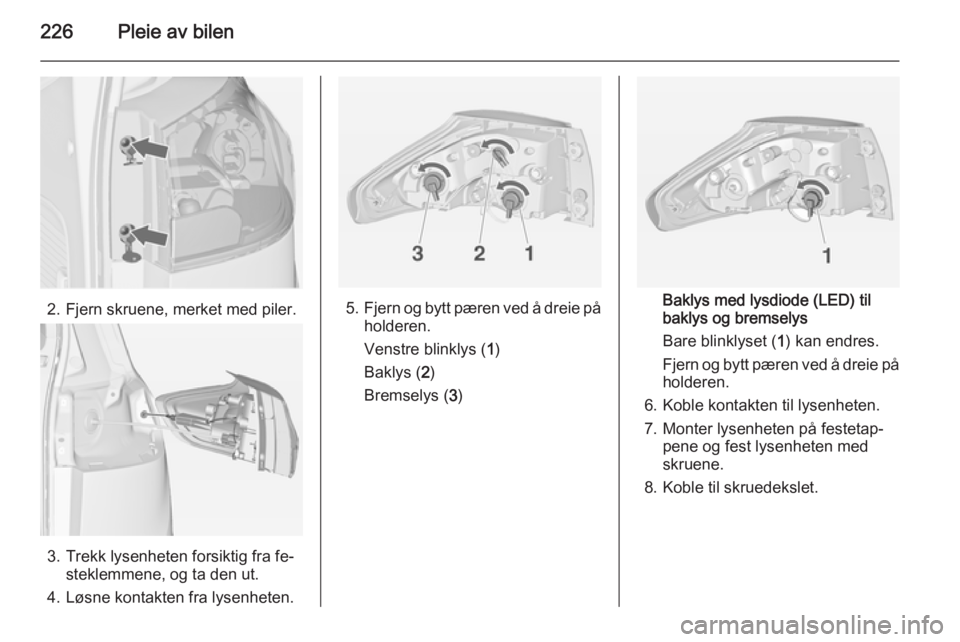

226Pleie av bilen
2. Fjern skruene, merket med piler.
3. Trekk lysenheten forsiktig fra fe‐steklemmene, og ta den ut.
4. Løsne kontakten fra lysenheten.
5. Fjern og bytt pæren ved å dreie på
holderen.
Venstre blinklys ( 1)
Baklys ( 2)
Bremselys ( 3)Baklys med lysdiode (LED) til
baklys og bremselys
Bare blinklyset ( 1) kan endres.
Fjern og bytt pæren ved å dreie på
holderen.
6. Koble kontakten til lysenheten.
7. Monter lysenheten på festetap‐ pene og fest lysenheten med
skruene.
8. Koble til skruedekslet.

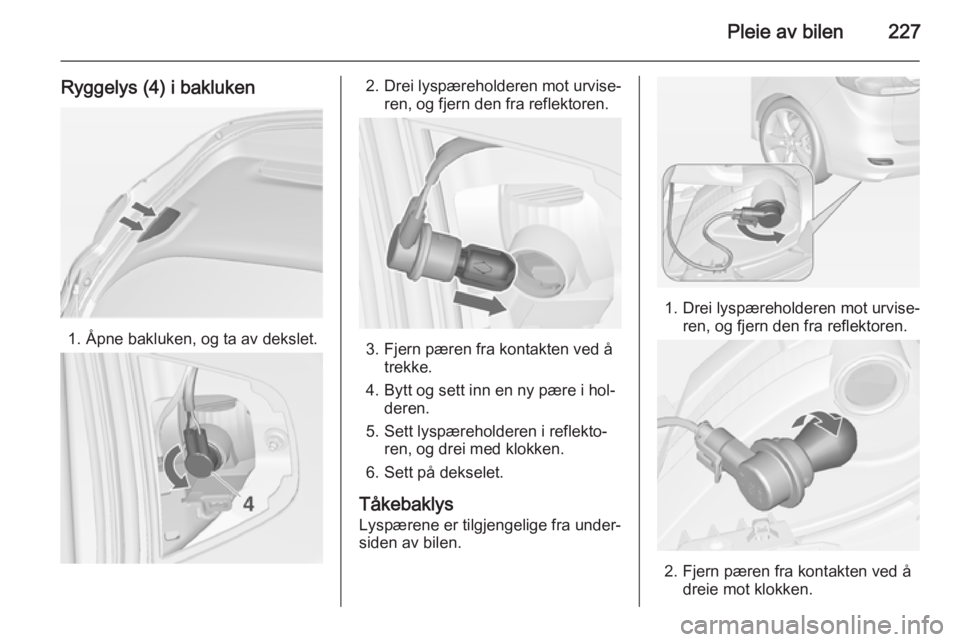

Pleie av bilen227
Ryggelys (4) i bakluken
1. Åpne bakluken, og ta av dekslet.
2. Drei lyspæreholderen mot urvise‐ren, og fjern den fra reflektoren.
3. Fjern pæren fra kontakten ved åtrekke.
4. Bytt og sett inn en ny pære i hol‐ deren.
5. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
6. Sett på dekselet.
Tåkebaklys
Lyspærene er tilgjengelige fra under‐
siden av bilen.
1. Drei lyspæreholderen mot urvise‐ ren, og fjern den fra reflektoren.
2. Fjern pæren fra kontakten ved å dreie mot klokken.

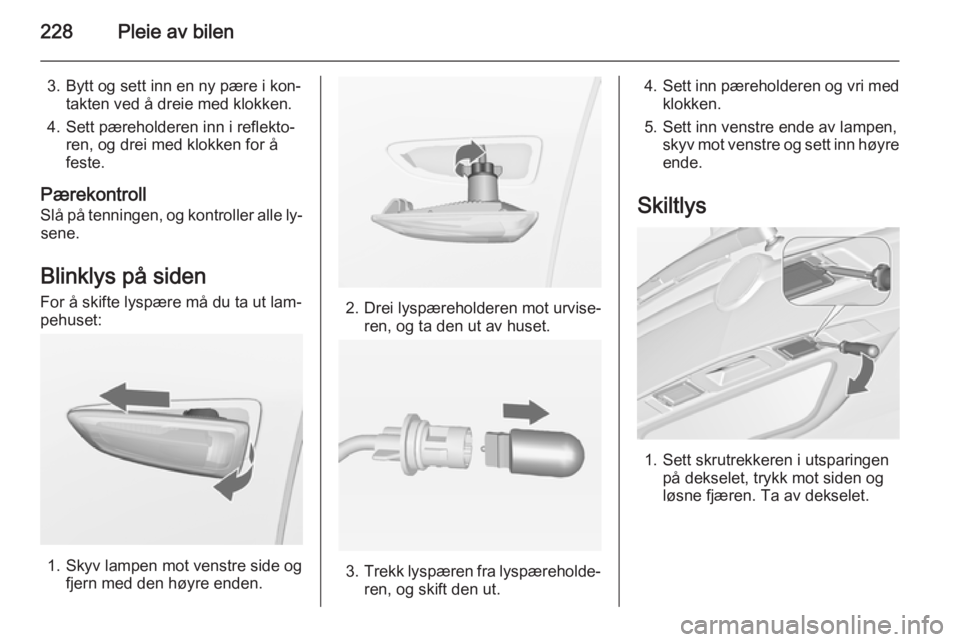

228Pleie av bilen
3. Bytt og sett inn en ny pære i kon‐takten ved å dreie med klokken.
4. Sett pæreholderen inn i reflekto‐ ren, og drei med klokken for å
feste.
Pærekontroll
Slå på tenningen, og kontroller alle ly‐ sene.
Blinklys på siden
For å skifte lyspære må du ta ut lam‐
pehuset:
1. Skyv lampen mot venstre side og fjern med den høyre enden.
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren. Ta av dekselet.
