Kørsel og betjening209
Tragten befinder sig i opbevarings‐
rummet i højre side af lastrummet.
Anbring tragten lige i forhold til på‐
fyldningsstudsen, og pres det ind
med et let tryk.
Brug tragten til at hælde dieselbrænd‐
stof gennem påfyldningsstudsen.
Når efterfyldningen er færdig, skal
tragten lægges i plastposen og an‐
bringes i opbevaringsrummet.
Selektiv katalysatorreduktions-sy‐
stem 3 161.
Påfyldning af naturgas
Tankklappen kan kun åbnes, når bi‐
len er låst op. Åbn tankklappen ved at
trykke på den.
9 Advarsel
Tankning må kun ske med et mak‐
simalt påfyldningstryk på 250 bar.
Brug kun tankstationer med tem‐
peraturkompensation.
Naturgaspåfyldningen skal være helt
afsluttet, dvs. påfyldningsstudsen
skal være udluftet.
Naturgastankens kapacitet afhænger
af udetemperatur og tankanlæggets
påfyldningstryk og -type. Kapacitet
3 277.
Luk klappen, og lad den gå i hak.
Betegnelser for "naturgasbil" i udlan‐
det:TyskErdgasfahrzeugeEngelskNGVs = Natural Gas
VehiclesFranskVéhicules au gaz naturel - eller - Véhicules GNVItalienskMetano auto
Betegnelser for "naturgas" i udlandet:
TyskErdgasEngelskCNG = Compressed
Natural GasFranskGNV = Gaz Naturel (pour)
Véhicules - eller -
CGN = carburantgaz
naturelItalienskMetano (per auto)

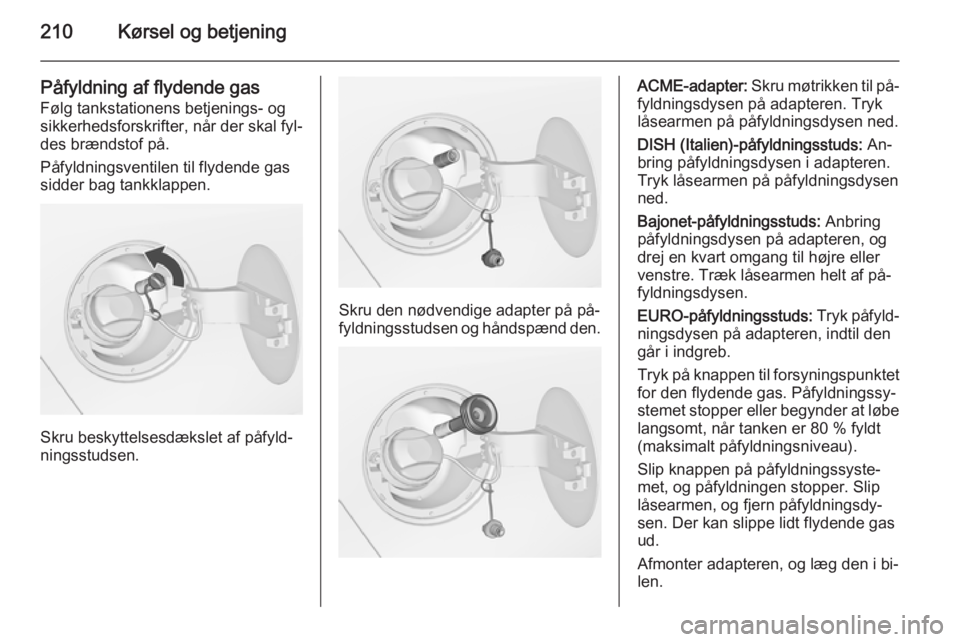

210Kørsel og betjening
Påfyldning af flydende gas
Følg tankstationens betjenings- og
sikkerhedsforskrifter, når der skal fyl‐
des brændstof på.
Påfyldningsventilen til flydende gas
sidder bag tankklappen.
Skru beskyttelsesdækslet af påfyld‐
ningsstudsen.
Skru den nødvendige adapter på på‐
fyldningsstudsen og håndspænd den.
ACME-adapter: Skru møtrikken til på‐
fyldningsdysen på adapteren. Tryk
låsearmen på påfyldningsdysen ned.
DISH (Italien)-påfyldningsstuds: An‐
bring påfyldningsdysen i adapteren.
Tryk låsearmen på påfyldningsdysen
ned.
Bajonet-påfyldningsstuds: Anbring
påfyldningsdysen på adapteren, og
drej en kvart omgang til højre eller
venstre. Træk låsearmen helt af på‐
fyldningsdysen.
EURO-påfyldningsstuds: Tryk påfyld‐
ningsdysen på adapteren, indtil den
går i indgreb.
Tryk på knappen til forsyningspunktet for den flydende gas. Påfyldningssy‐
stemet stopper eller begynder at løbe
langsomt, når tanken er 80 % fyldt
(maksimalt påfyldningsniveau).
Slip knappen på påfyldningssyste‐
met, og påfyldningen stopper. Slip
låsearmen, og fjern påfyldningsdy‐
sen. Der kan slippe lidt flydende gas
ud.
Afmonter adapteren, og læg den i bi‐
len.

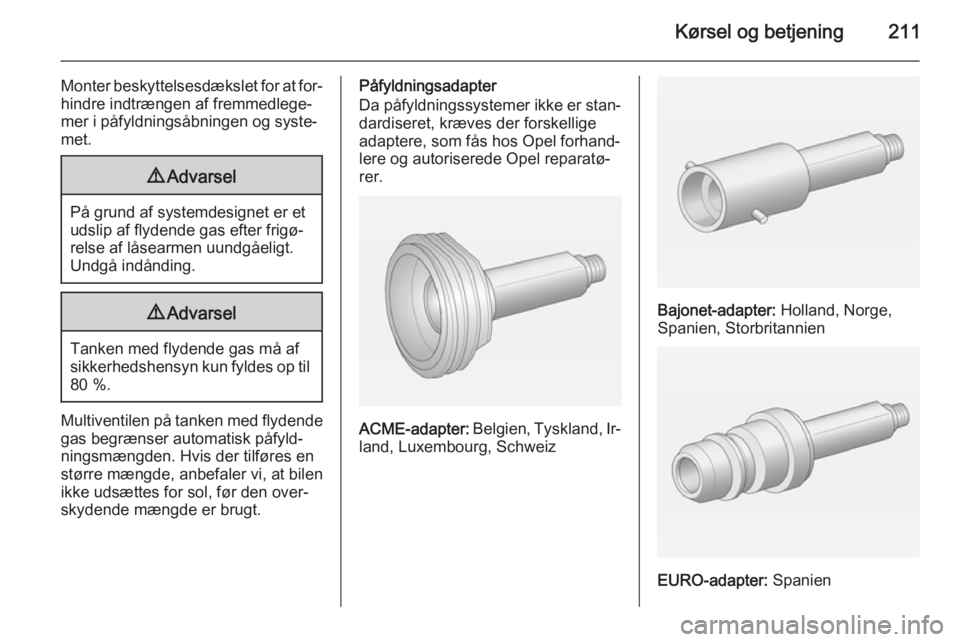

Kørsel og betjening211
Monter beskyttelsesdækslet for at for‐hindre indtrængen af fremmedlege‐mer i påfyldningsåbningen og syste‐
met.9 Advarsel
På grund af systemdesignet er et
udslip af flydende gas efter frigø‐
relse af låsearmen uundgåeligt.
Undgå indånding.
9 Advarsel
Tanken med flydende gas må af
sikkerhedshensyn kun fyldes op til 80 %.
Multiventilen på tanken med flydende
gas begrænser automatisk påfyld‐
ningsmængden. Hvis der tilføres en
større mængde, anbefaler vi, at bilen
ikke udsættes for sol, før den over‐
skydende mængde er brugt.
Påfyldningsadapter
Da påfyldningssystemer ikke er stan‐ dardiseret, kræves der forskellige
adaptere, som fås hos Opel forhand‐
lere og autoriserede Opel reparatø‐ rer.
ACME-adapter: Belgien, Tyskland, Ir‐
land, Luxembourg, Schweiz
Bajonet-adapter: Holland, Norge,
Spanien, Storbritannien
EURO-adapter: Spanien

212Kørsel og betjening
DISH (Italien)-adapter: Bosnien-Her‐
cegovina, Bulgarien, Danmark, Est‐
land, Frankrig, Grækenland, Italien,
Kroatien, Letland, Litauen, Makedo‐
nien, Østrig, Polen, Portugal, Ru‐ mænien, Sverige, Schweiz, Serbien,
Slovakiet, Slovenien, Tjekkiet, Tyr‐ kiet, Ukraine, Ungarn
Tankdæksel
Benyt kun originale tankdæksler. Bi‐
ler med dieselmotor har et specielt
tankdæksel.
Brændstofforbrug -
CO 2‑emissioner
Benzin- og dieselmotorer Brændstofforbruget (blandet kørsel)
for model Opel Zafira ligger mellem
7,2 og 4,1 l pr. 100 km.
CO 2-udledningen
(blandet kørsel) lig‐
ger mellem 169 og 109 g/km.
Værdierne, der gælder for din bil,
fremgår af EØF-overensstemmelses‐ erklæringen der følger med bilen, el‐
ler andre nationale registreringsdoku‐
menter.
Naturgasmotorer Gasforbruget (blandet kørsel) i model
Opel Zafira er 5,6 kg/100 km.
Den minimale CO
2-emission (blandet
kørsel) er 129 g/km.
Værdierne, der gælder for din bil,
fremgår af EØF-overensstemmelses‐ erklæringen der følger med bilen, el‐
ler andre nationale registreringsdoku‐
menter.Generelt
Det officielle brændstofforbrug og de
specifikke CO 2-emissionstal, der er
angivet, gælder for EU-basismodel‐
len med standardudstyr.
Brændstofforbrugsdata og CO
2 emis‐
sionsdata er fastlagt i henhold til for‐
skrift R (EC) nr. 715/2007 (i den gæl‐
dende version), hvor der tages højde
for den køreklar bils vægt som angi‐
vet i forskriften.
Tallene har kun til formål at sammen‐
ligne forskellige bilvarianter og er ikke en garanti for det faktiske brændstof‐
forbrug for en bestemt bil. Ekstraud‐ styr kan resultere i lidt højere resulta‐ ter end det angivne forbrug og CO 2-
tallene. Brændstofforbruget afhæn‐
ger desuden i vid udstrækning af De‐
res køremåde og af vejforholdene.
Naturgas
Angivelserne vedrørende brændstof‐
forbrug er beregnet på basis af refe‐
rencebrændstoffet G20 (metanandel
99 - 100 mol%) under foreskrevne

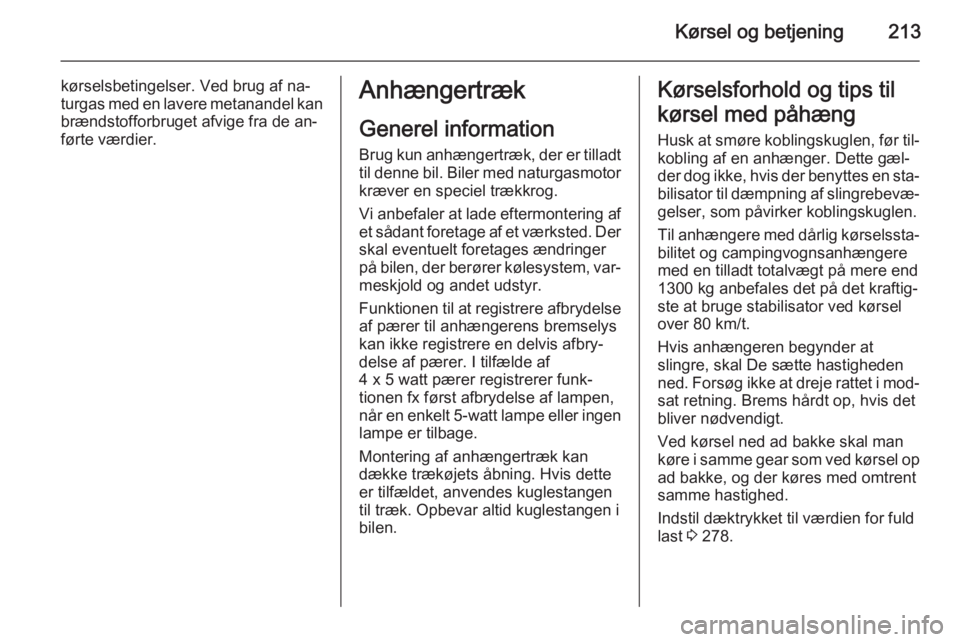

Kørsel og betjening213
kørselsbetingelser. Ved brug af na‐
turgas med en lavere metanandel kan
brændstofforbruget afvige fra de an‐
førte værdier.Anhængertræk
Generel information
Brug kun anhængertræk, der er tilladt til denne bil. Biler med naturgasmotor
kræver en speciel trækkrog.
Vi anbefaler at lade eftermontering af et sådant foretage af et værksted. Der
skal eventuelt foretages ændringer
på bilen, der berører kølesystem, var‐ meskjold og andet udstyr.
Funktionen til at registrere afbrydelse af pærer til anhængerens bremselys
kan ikke registrere en delvis afbry‐
delse af pærer. I tilfælde af
4 x 5 watt pærer registrerer funk‐
tionen fx først afbrydelse af lampen,
når en enkelt 5-watt lampe eller ingen
lampe er tilbage.
Montering af anhængertræk kan
dække trækøjets åbning. Hvis dette
er tilfældet, anvendes kuglestangen
til træk. Opbevar altid kuglestangen i
bilen.Kørselsforhold og tips til
kørsel med påhæng
Husk at smøre koblingskuglen, før til‐ kobling af en anhænger. Dette gæl‐
der dog ikke, hvis der benyttes en sta‐
bilisator til dæmpning af slingrebevæ‐ gelser, som påvirker koblingskuglen.
Til anhængere med dårlig kørselssta‐
bilitet og campingvognsanhængere
med en tilladt totalvægt på mere end
1300 kg anbefales det på det kraftig‐ ste at bruge stabilisator ved kørsel
over 80 km/t.
Hvis anhængeren begynder at
slingre, skal De sætte hastigheden
ned. Forsøg ikke at dreje rattet i mod‐ sat retning. Brems hårdt op, hvis det
bliver nødvendigt.
Ved kørsel ned ad bakke skal man
køre i samme gear som ved kørsel op
ad bakke, og der køres med omtrent
samme hastighed.
Indstil dæktrykket til værdien for fuld
last 3 278.

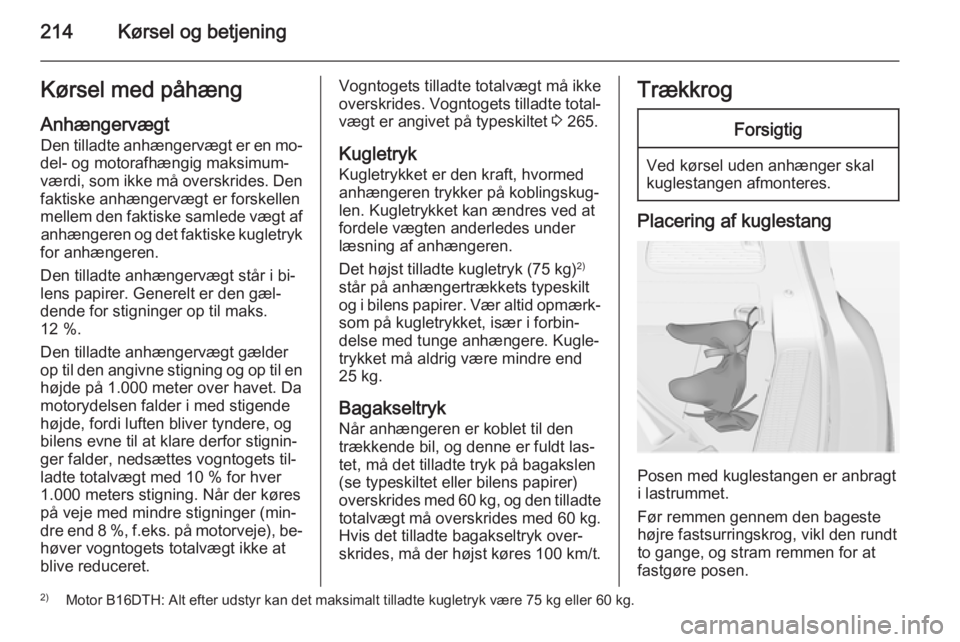

214Kørsel og betjeningKørsel med påhæng
Anhængervægt Den tilladte anhængervægt er en mo‐
del- og motorafhængig maksimum‐
værdi, som ikke må overskrides. Den
faktiske anhængervægt er forskellen
mellem den faktiske samlede vægt af anhængeren og det faktiske kugletryk
for anhængeren.
Den tilladte anhængervægt står i bi‐
lens papirer. Generelt er den gæl‐
dende for stigninger op til maks.
12 %.
Den tilladte anhængervægt gælder op til den angivne stigning og op til en højde på 1.000 meter over havet. Da
motorydelsen falder i med stigende
højde, fordi luften bliver tyndere, og
bilens evne til at klare derfor stignin‐
ger falder, nedsættes vogntogets til‐
ladte totalvægt med 10 % for hver
1.000 meters stigning. Når der køres
på veje med mindre stigninger (min‐
dre end 8 %, f.eks. på motorveje), be‐
høver vogntogets totalvægt ikke at
blive reduceret.Vogntogets tilladte totalvægt må ikke
overskrides. Vogntogets tilladte total‐ vægt er angivet på typeskiltet 3 265.
Kugletryk
Kugletrykket er den kraft, hvormed
anhængeren trykker på koblingskug‐
len. Kugletrykket kan ændres ved at
fordele vægten anderledes under læsning af anhængeren.
Det højst tilladte kugletryk (75 kg) 2)
står på anhængertrækkets typeskilt
og i bilens papirer. Vær altid opmærk‐
som på kugletrykket, især i forbin‐
delse med tunge anhængere. Kugle‐
trykket må aldrig være mindre end
25 kg.
Bagakseltryk
Når anhængeren er koblet til den
trækkende bil, og denne er fuldt las‐
tet, må det tilladte tryk på bagakslen (se typeskiltet eller bilens papirer)
overskrides med 60 kg, og den tilladte
totalvægt må overskrides med 60 kg.
Hvis det tilladte bagakseltryk over‐
skrides, må der højst køres 100 km/t.TrækkrogForsigtig
Ved kørsel uden anhænger skal
kuglestangen afmonteres.
Placering af kuglestang
Posen med kuglestangen er anbragt
i lastrummet.
Før remmen gennem den bageste højre fastsurringskrog, vikl den rundt
to gange, og stram remmen for at
fastgøre posen.
2) Motor B16DTH: Alt efter udstyr kan det maksimalt tilladte kugletryk være 75 kg eller 60 kg.

Kørsel og betjening215
Montering af kuglestangen
Frigør stikdåsen og vip den ned. Fjern
proppen, der dækker monteringshul‐
let til kuglestangen, og læg den i op‐ bevaringsrummet i bagagerummet.
Kontrol af kuglestangens spænding
■ Den røde markering på drejegrebet
skal være ud for den grønne mar‐
kering på kuglestangen.
■ Afstanden mellem drejeknappen og stangen med koblingskugle skal
udgøre omtrent 6 mm.
■ Nøglen skal befinde sig i position c.
Ellers skal kuglestangen spændes,
inden den sættes i:
■ Lås stangen med koblingskugle op ved at dreje nøglen over til posi‐
tion c.
■ Drej drejehåndtaget i udtrukket til‐
stand mod højre indtil anslag.
Montering af kuglestangen

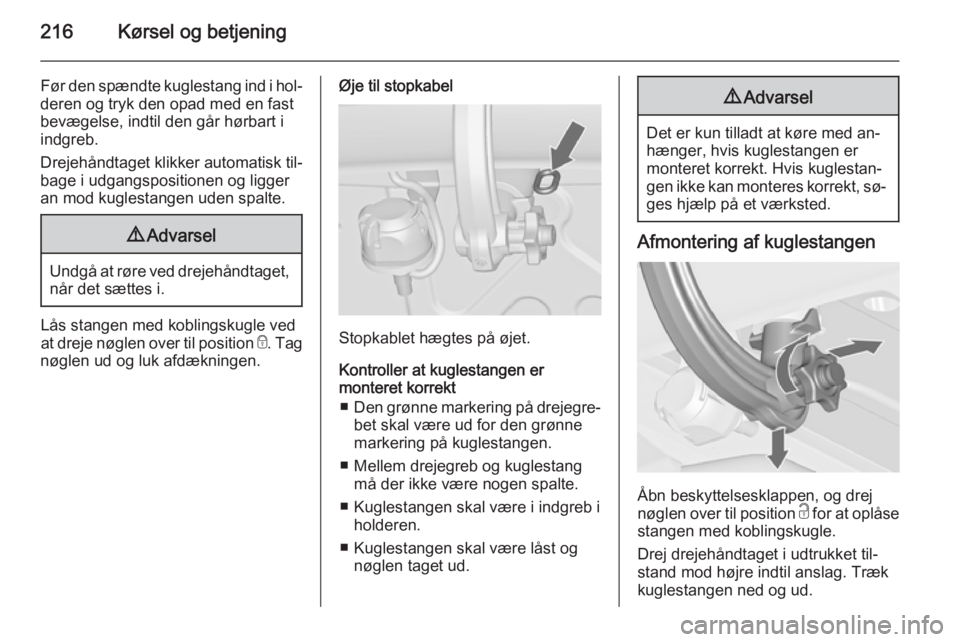

216Kørsel og betjening
Før den spændte kuglestang ind i hol‐
deren og tryk den opad med en fast
bevægelse, indtil den går hørbart i
indgreb.
Drejehåndtaget klikker automatisk til‐
bage i udgangspositionen og ligger
an mod kuglestangen uden spalte.9 Advarsel
Undgå at røre ved drejehåndtaget,
når det sættes i.
Lås stangen med koblingskugle ved
at dreje nøglen over til position e. Tag
nøglen ud og luk afdækningen.
Øje til stopkabel
Stopkablet hægtes på øjet.
Kontroller at kuglestangen er
monteret korrekt
■ Den grønne markering på drejegre‐
bet skal være ud for den grønne
markering på kuglestangen.
■ Mellem drejegreb og kuglestang må der ikke være nogen spalte.
■ Kuglestangen skal være i indgreb i holderen.
■ Kuglestangen skal være låst og nøglen taget ud.
9 Advarsel
Det er kun tilladt at køre med an‐
hænger, hvis kuglestangen er
monteret korrekt. Hvis kuglestan‐
gen ikke kan monteres korrekt, sø‐ ges hjælp på et værksted.
Afmontering af kuglestangen
Åbn beskyttelsesklappen, og drej
nøglen over til position c for at oplåse
stangen med koblingskugle.
Drej drejehåndtaget i udtrukket til‐
stand mod højre indtil anslag. Træk
kuglestangen ned og ud.

Kørsel og betjening217
Isæt proppen, der dækker monte‐
ringshullet. Klap stikdåsen ind.
Påhængsstabiliserings-
assistent
Hvis systemet registrerer en stærkt
slingrende bevægelse, bliver moto‐
rens ydelse reduceret, og vogntoget
bremses behersket, indtil den sling‐
rende bevægelse hører op. Når sy‐
stemet er i funktion, skal rattet holdes så stille som muligt.
Påhængsstabiliserings-assistent
(TSA) er en funktion i den elektro‐
niske stabilitetskontrol 3 172.

218Pleje af bilenPleje af bilenGenerelt..................................... 218
Kontrol af bilen ........................... 219
Udskiftning af pærer ..................226
Elektrisk system .........................235
Bilens værktøj ............................ 241
Hjul og dæk ................................ 242
Starthjælp .................................. 255
Kørsel med påhæng ..................257
Kosmetisk pleje .......................... 259Generelt
Tilbehør og ændring af
bilen
Vi anbefaler, at der kun bruges origi‐
nale dele og tilbehør samt fabriksgod‐
kendte dele, der er udviklet specifikt
til den pågældende bilmodel. Vi kan
ikke vurdere og heller ikke stå inde for driftsikkerheden af andre produkter -
heller ikke selv om disse eventuelt er
blevet godkendt af offentlige myndig‐
heder eller på anden vis er blevet godkendt.
Der må ikke foretages ændringer af
det elektriske system, som for eksem‐ pel indgreb i de elektroniske styreen‐
heder (chiptuning).Forsigtig
Hvis bilen transporteres på et tog
eller bjærgningskøretøj kan stæn‐
klapperne beskadiges.
Oplagring af bilen
Længere tids stilstand
Hvis bilen skal oplagres i flere måne‐
der:
■ Bilen vaskes og voksbehandles.
■ Få voksbehandlingen i motorrum‐ met og på undervognen kontrolle‐
ret.
■ Tætningslisterne rengøres og kon‐ serveres.
■ Fyld brændstoftanken helt op.
■ Motorolien skiftes.
■ Sprinklervæskebeholderen tøm‐ mes.
■ Frostvæsken og korrosionsbeskyt‐ telsen kontrolleres.
■ Dæktrykket indstilles til det specifi‐ cerede tryk for fuld last.
■ Stil bilen i et tørt rum med god ven‐
tilation. Sæt bilen i første gear eller
bakgear, eller sæt gearvælgeren i
P . Sørg for at bilen ikke kan be‐
gynde at rulle.
■ Parkeringsbremsen må ikke aktive‐
res.
