OPEL ZAFIRA C 2014.5 Instruktionsbog (in Danish)

Pleje af bilen249
beskadiget. Søg hjælp på et
værksted.
Slip overskydende tryk ud med
knappen over manometret.
Kompressoren må ikke køre i
mere end 10 minutter ad gangen.
14. Afmonter lappesættet. Tryk på stopknasten på holderen, når
flasken med tætningsmiddel
tages af holderen. Skru luftslan‐
gen til dækket på det ledige udtag
på flasken med tætningsmiddel.
Således undgås det, at tætnings‐
midlet løber ud. Læg lappesættet
på plads i bagagerummet.
15. Tætningsmiddel, som er trængt ud, fjernes med en klud.
16. Anbring mærkaten fra flasken med tætningsmiddel med den til‐
ladte maksimale hastighed i føre‐
rens synsfelt.
17. Fortsæt kørslen med det samme, så tætningsmidlet kan fordele sig
jævnt i dækket. Stands efter at
have kørt ca. 10 km (senest efter
10 minutter), og kontroller dæk‐
trykket. Luftslangen skrues di‐rekte på dækventilen og kompres‐ soren.
Hvis dæktrykket er over 1,3 bar,
korrigeres det til den foreskrevne
værdi. Gentag proceduren, indtil
der ikke længere forekommer
tryktab.
Hvis dæktrykket er faldet til under 1,3 bar, må bilen ikke længere be‐
nyttes. Søg hjælp på et værksted.
18. Læg lappesættet på plads i baga‐
gerummet.
Bemærkninger
Køreegenskaberne påvirkes stærkt
af det reparerede dæk. Derfor skal
dækket udskiftes.
I tilfælde af usædvanlige lyde eller
overophedning af kompressoren
skal den holdes slukket i mindst 30 minutter.
Den indbyggede sikkerhedsventil
åbner, når trykket når 7 bar.
Bemærk sættets udløbsdato. Der‐
efter er tætningsevnen ikke længere sikret. Se holdbarhedsangivelserne
på flasken.
Udskift den brugte tætningsmiddel‐
flaske. Flasken bortskaffes i henhold til gældende retsforskrifter.
Kompressoren og tætningsmidlet
kan anvendes ved temperaturer ned
til ca. -30 °C.
Den medfølgende adapter kan an‐
vendes til oppumpning af andre ting
som f.eks. bolde, luftmadrasser,
gummibåde. De sidder på undersi‐
den af kompressoren. De tages ud
ved at skrue kompressorens luft‐
slange på og tage adapteren ud.
Hjulskift I stedet for reservehjul kan bilen være forsynet med et lappesæt 3 247.

250Pleje af bilen
Træf følgende forberedelser og følg
nedennævnte anvisninger:
■ Parker bilen på et vandret, jævnt og
skridsikkert underlag. Ret forhju‐
lene ligeud.
■ Træk parkeringsbremsen, sæt bi‐ len i første gear eller bakgear
resp. P.
■ Tag reservehjulet ud 3 252.
■ Udskift aldrig flere hjul ad gangen.
■ Donkraften må kun bruges ved hjulskift ved punktering, ikke til skiftmellem sommer- og vinterdæk.
■ Er underlaget blødt, skal der an‐ bringes et stabilt underlag under
donkraften (maks. 1 cm tykt).
■ Tag tunge genstande ud af bilen, før den løftes med en donkraft.
■ Personer eller dyr må ikke opholde
sig i bilen, mens den er løftet.
■ Kryb ikke ind under den løftede bil.
■ Start ikke bilen, mens den er løftet.
■ Rens hjulmøtrikker og bolte med en
ren klud, før hjulet monteres.9 Advarsel
Smør ikke hjulbolt, hjulmøtrik og
hjulmøtrikkens konus.
1. Frigør hjulmøtrikkernes hætter med en skruetrækker og tag dem
af. Træk hjulkapslen af med kro‐
gen. Værktøjssæt 3 241.
Letmetalfælge: Frigør hjulmøtrik‐ kernes hætter med en skruetræk‐ ker og tag dem af. For at beskytte
fælgen lægges en blød klud mel‐
lem skruetrækker og letmetal‐
fælg.
2. Klap hjulnøglen ud og kontroller at
den sidder korrekt, løsn derpå alle hjulmøtrikkerne en halv omdrej‐
ning.
Hjulene kan være beskyttet af lås‐
ehjulmøtrikker. Disse specielle
møtrikker løsnes ved først at
sætte nøgleadapteren på møtrik‐
ken, inden hjulnøglen monteres.
Nøgleadapteren er placeret i
handskerummet.

Pleje af bilen251
3.På nogle versioner kan bilens løf‐
tepunkt være dækket. Træk
dækslet ud sidelæns.
4. Sørg for, at donkraften er korrekt placeret under bilens relevante
løftepunkt.
5. Sæt donkraften i den nødvendige højde. Anbring den direkte under
løftepunktet, så den ikke kan
skride ud.
Sæt hjulnøglen fast, kontroller at
donkraften står lodret og drej hjul‐
nøglen, indtil hjulet er frit af under‐ laget.
6. Skru hjulmøtrikkerne af. 7. Skift hjulet. Reservehjul 3 252
8. Skru hjulmøtrikkerne på. 9. Sænk bilen.
10. Sæt hjulnøglen helt på og spænd hjulmøtrikkerne over kors. Til‐
spændingsmomentet er 140 Nm.
11. Sørg for at ventilhullet i hjulkaps‐ len flugter med dækventilen inden
montering.
Sæt hjulmøtrikkernes hætter på.

252Pleje af bilen
12. Monter dækslet til bilens løfte‐punkt.
13. Sæt det udskiftede hjul 3 252, bi‐
lens værktøj 3 241 og nøgleadap‐
teren 3 65 på plads.
14. Kontroller dæktrykket på det ny‐ monterede hjul. Få hjulmøtrikker‐
nes tilspændingsmoment kontrol‐
leret så hurtigt som muligt.
Få det defekte dæk udskiftet eller re‐
pareret så hurtigt som muligt.
Løfteposition for løfteplatformLøfteplatforms bagarms position i
midten under udsparingen i forhøjnin‐ gen.
Løfteplatforms forarms position ved
undervognen.
Reservehjul
I stedet for reservehjul kan bilen være forsynet med et lappesæt.
Hvis der monteres et reservehjul, der
er anderledes end de øvrige hjul,
klassificeres det muligvis som et nød‐ hjul, og de tilsvarende hastigheds‐
grænser gælder, selvom dette ikke
angives på nogen etiket. Indhent as‐
sistance af et værksted for at fastslå,
hvilken hastighedsgrænse der gæl‐
der.
Reservehjulet har en stålfælg.Forsigtig
Ved brug af reservehjulet kan kø‐
reegenskaberne ændre sig, når
det er mindre end de øvrige hjul,
eller når der også er monteret vin‐ terdæk. Få det defekte dæk ud‐
skiftet så hurtigt som muligt.
Reservehjulet er anbragt i en holder
under bilens gulv.
1. Åbn opbevaringsrummet i baga‐ gerummet 3 241.
2. Fjern begge dæksler over seks‐ kantboltene.

Pleje af bilen253
3. Sæt hjulnøglen på en sekskantbolt og drej den mod uret, indtil en
modstand er mærkbar.
4. Fortsæt med den anden seks‐ kantbolt på samme måde.5. Løft reservehjulsholderen og åbnbegge hager.
6. Sænk reservehjulsholderen.
7. Løsn sikkerhedswiren.
8. Sænk holderen helt ned, og tag reservehjulet ud.
9. Skift hjulet. Det beskadigede hjul skal fastgø‐
res i lastrummet, se nedenfor.
10. Løft den tomme reservehjulshol‐ der op, og anbring sikkerhedswi‐ren.
11. Løft reservehjulsholderen yderli‐ gere og sæt den i begge hager.
Hagernes åbne sider skal pege i
kørselsretningen.

254Pleje af bilen
12. Luk den tomme reservehjulshol‐der ved at dreje begge sekskan‐
tede bolte med uret efter hinan‐
den ved hjælp af skruenøglen.
13. Sæt dækslerne over begge seks‐ kantbolte.
14. Placer hjulnøglen og donkraften i rummet foran bagklappen.
15. Luk afdækningen til opbevarings‐ rummet.
Når reservehjulet igen placeres i re‐ servehjulsholderen, skal du være op‐
mærksom på, at hjulet placeres med
dækventilen over hjulholderens for‐
dybning.
Placere et beskadiget hjul i
bagagerummet
Reservehjulsholderen er ikke bereg‐
net til andre dækstørrelser end reser‐ vehjulet.
En beskadiget hjul, der er bredere
end reservehjulet, skal opbevares i
lastrummet og fastgøres med en rem.
Værktøjssæt 3 241.
Sæderne i tredje sæderække skal
være klappet ned i 3 78.1. Placer hjulet tæt ved den venstre
side af lastrummet.
2. Før remmens ende med løkke gennem den forreste fastsurrings‐
krog på venstre side.
3. Før remmens ende med krog gen‐
nem løkken, og træk i den, indtil
remmen fastgøres sikkert til fast‐
surringskrogen.
4. Før remmen gennem hjulets eger
som vist på billedet.
5. Monter krogen i den bageste, ven‐
stre fastsurringskrog.
6. Stram remmen, og fastgør den med spændet.
9 Fare
Kør altid med opfældet og indkob‐
lede bagsæderyglæn ved kørsel
med et beskadiget fuldstørrelse‐
hjul i lastrummet.

Pleje af bilen2559Advarsel
Opbevaring af en donkraft, et hjul
eller andet udstyr i lastrummet kan
forårsage personskader, hvis de
ikke er forsvarligt fastspændt. Ved et pludseligt stop eller et sammen‐ stød kan løst udstyr ramme en
person.
Anbring altid donkraften og værk‐
tøjet i de dertil indrettede opbeva‐
ringsrum og fastgør dem.
Et beskadiget hjul anbragt i last‐
rummet skal altid fastgøres med
en rem.
Nødhjul
Ved brug af nødhjulet kan køreegen‐skaberne ændre sig. Få det defekte
dæk udskiftet eller repareret så hur‐
tigt som muligt.
Monter kun ét nødhjul. Kør ikke hurti‐ gere end 80 km/t. Kør langsomt i
sving. Kør kun midlertidigt på nødhju‐
let.
Hvis bilen får et punkteret dæk bagtil,
mens et andet køretøj trækkes, skal
nødhjulet monteres foran og det nor‐
male dæk bagtil.
Snekæder 3 246.
Dæk med foreskrevet
omløbsretning
Monter dæk med omløbsretning så
de ruller i køreretningen. Omløbsret‐
ningen vises ved hjælp af et symbol
(f.eks. en pil) på dækkets side.
Hvis hjulene monteres modsat rota‐
tionsretningen:
■ Køreegenskaberne kan ændre sig. Få det defekte dæk udskiftet eller
repareret så hurtigt som muligt.
■ Kør specielt forsigtigt når det regner
eller sner.Starthjælp
Brug ikke hurtiglader til at starte.
Hvis batteriet er afladet, kan bilen
startes ved hjælp af startkabler og et
batteri fra en anden bil.9 Advarsel
Der skal udvises stor forsigtighed
ved start med startkabler. Afvigel‐
ser fra følgende instruktioner kan
medføre skader på personer og
materiel ved, at batterierne eks‐
ploderer, samt til beskadigelse af
de elektriske systemer i begge bi‐ ler.
9 Advarsel
Undgå batterikontakt med øjne,
hud, tøj og lakerede overflader.
Væsken indeholder svovlsyre,
som kan forårsage personskader
og materielle skader ved direkte
kontakt.

256Pleje af bilen
■ Undgå elektriske gnister eller åbenild i nærheden af batteriet.
■ Et fladt batteri kan fryse allerede ved en temperatur på 0 °C. Et fros‐
set batteri skal tøs op, før startkab‐
lerne tilsluttes.
■ Ved håndtering af batteriet bør der bruges beskyttelsesbriller og be‐
skyttelsesbeklædning.
■ Brug et hjælpebatteri med den samme spænding (12 volt). Dets
kapacitet (Ah) bør ikke være meget mindre end kapaciteten for det af‐
ladede batteri.
■ Benyt startkabler med isolerede polklemmer og et tværsnit på
mindst 16 mm 2
. I biler med diesel‐
motor skal tværsnittet være
25 mm 2
.
■ Adskil ikke det afladede batteri fra bilens ledningsnet.
■ Sluk for alt unødvendigt elektrisk udstyr.
■ Bøj Dem ikke ind over batteriet ved
start med startkabler.
■ Det ene kabels polklemmer må ikke
berøre det andet kabels klemmer.■ Bilerne må ikke være i berøring med hinanden under starthjælpen.
■ Træk parkeringsbremsen. Sæt i fri‐
gear, automatgear i P.
■ Åbn beskyttelsesdækslet på begge
batteriers pluspol.
Rækkefølge, når kablerne skal tilslut‐tes:
1. Tilslut det røde kabel til start‐ hjælpsbatteriets positive pol.
2. Tilslut den anden ende af det røde
kabel til det afladede batteris po‐
sitive pol.
3. Tilslut det sorte kabel til start‐ hjælpsbatteriets negative pol.
4. Tilslut den anden ende af det sorte kabel til bilens stel, f.eks. på
motorblokken eller en bolt i mo‐
torophænget. Tilsluttes så langt
fra det afladede batteri som mu‐
ligt, dog mindst 60 cm.
Før kablerne på en sådan måde, at
roterende dele i motorrummet ikke
griber fat i dem.
Start af motoren: 1. Start motoren på den bil, der afgi‐
ver strøm.
2. Start den anden motor efter 5 minutter. Forsøg på at starte børforegå med intervaller på 1 minut
og bør ikke vare mere end
15 sekunder ad gangen.
3. Lad begge motorer køre i tom‐ gang i ca. 3 minutter med tilslut‐
tede kabler.

Pleje af bilen257
4. Tænd for elektriske forbrugere(for eksempel forlygter, el-bag‐
rude) i den bil, der modtager
strøm.
5. Gentag ovennævnte procedure i nøjagtig omvendt rækkefølge, når
kablerne skal fjernes.Kørsel med påhæng
Bugsering af bilen
Sæt en skruetrækker i åbningen ved
dækslets korte kant. Frigør dækslet
ved forsigtigt at bevæge skruetræk‐
keren til siden. For at forhindre be‐
skadigelse anbefales det at anbringe
en klud mellem skruetrækkeren og rammen.
Trækøjet ligger sammen med værk‐
tøjssættet 3 241.
Skru trækøjet i så langt det kan
komme, indtil det standser i vandret
position.
Anbring slæbetovet - eller helst bug‐
serstangen - i trækøjet.
Trækøjet må kun benyttes til bugse‐
ring og ikke til bjergning af bilen.
Sæt tændingen til for at frigøre ratlå‐
sen og muliggøre aktivering af brem‐
selygter, horn og viskere.
Gear i frigear.

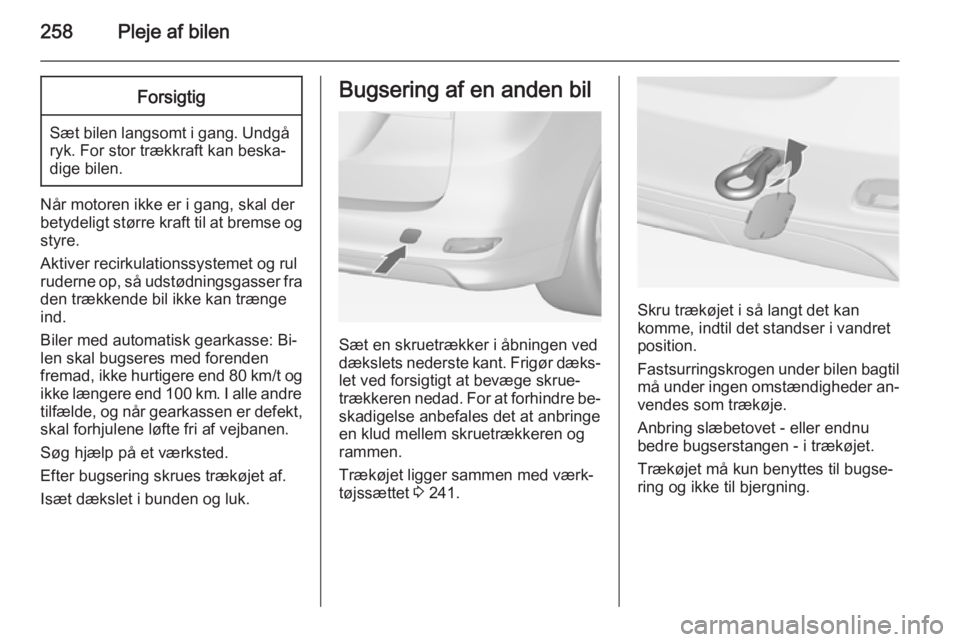

258Pleje af bilenForsigtig
Sæt bilen langsomt i gang. Undgåryk. For stor trækkraft kan beska‐
dige bilen.
Når motoren ikke er i gang, skal der
betydeligt større kraft til at bremse og
styre.
Aktiver recirkulationssystemet og rul
ruderne op, så udstødningsgasser fra
den trækkende bil ikke kan trænge
ind.
Biler med automatisk gearkasse: Bi‐
len skal bugseres med forenden
fremad, ikke hurtigere end 80 km/t og
ikke længere end 100 km. I alle andre
tilfælde, og når gearkassen er defekt,
skal forhjulene løfte fri af vejbanen.
Søg hjælp på et værksted.
Efter bugsering skrues trækøjet af.
Isæt dækslet i bunden og luk.
Bugsering af en anden bil
Sæt en skruetrækker i åbningen ved
dækslets nederste kant. Frigør dæks‐ let ved forsigtigt at bevæge skrue‐
trækkeren nedad. For at forhindre be‐
skadigelse anbefales det at anbringe
en klud mellem skruetrækkeren og rammen.
Trækøjet ligger sammen med værk‐
tøjssættet 3 241.
Skru trækøjet i så langt det kan
komme, indtil det standser i vandret
position.
Fastsurringskrogen under bilen bagtil må under ingen omstændigheder an‐ vendes som trækøje.
Anbring slæbetovet - eller endnu bedre bugserstangen - i trækøjet.
Trækøjet må kun benyttes til bugse‐
ring og ikke til bjergning.
