OPEL ZAFIRA C 2014.5 Instruktionsbok

Instrument och reglage99
Justera alla inställningar.Ställ in datum
För att justera tidsinställningarna, välj Ställ in datum -menyposten. Vrid mul‐
tifunktionsknappen för att justera den
första inställningen.
Bekräfta inmatningen genom att
trycka på multifunktionsknappen.
Den färgade bakgrunden flyttas till
nästa inställning.
Justera alla inställningar.
Tidsformat
För att välja önskat tidsformat, välj
Ställ in tidsformat . Aktivera 12
timmar eller 24 timmar .
Personliga inställningar 3 126.Eluttag
Ett 12 V-eluttag är placerat i den
främre konsolen. Fäll locket neråt.
Ytterligare 12 V-eluttag är placerade i
den bakre konsolen
och på den vänstra sidoväggen i last‐
rummet.
Den högsta effektförbrukningen får
inte överstiga 120 watt.
När tändningen är av är eluttagen
deaktiverade. Dessutom deaktiveras
eluttagen vid låg bilbatterispänning.
De anslutna elektriska tillbehören
måste uppfylla DIN VDE 40 839 av‐
seende elektromagnetisk kompatibili‐ tet.
Anslut inga strömavgivande tillbehör,
t.ex. laddare eller batterier.

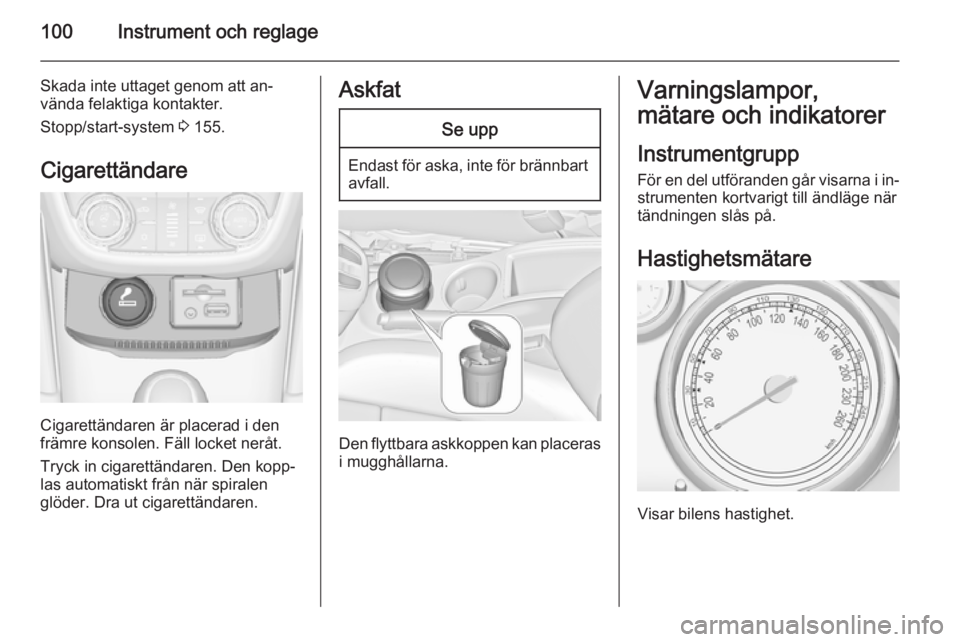

100Instrument och reglage
Skada inte uttaget genom att an‐
vända felaktiga kontakter.
Stopp/start-system 3 155.
Cigarettändare
Cigarettändaren är placerad i den
främre konsolen. Fäll locket neråt.
Tryck in cigarettändaren. Den kopp‐
las automatiskt från när spiralen
glöder. Dra ut cigarettändaren.
AskfatSe upp
Endast för aska, inte för brännbart avfall.
Den flyttbara askkoppen kan placeras
i mugghållarna.
Varningslampor,
mätare och indikatorer
Instrumentgrupp För en del utföranden går visarna i in‐strumenten kortvarigt till ändläge närtändningen slås på.
Hastighetsmätare
Visar bilens hastighet.

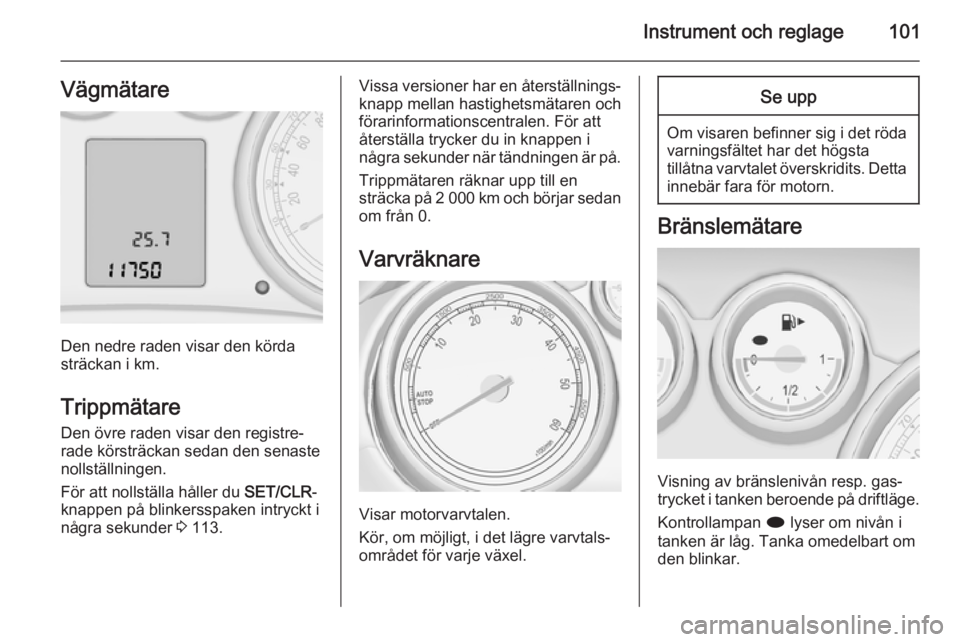

Instrument och reglage101Vägmätare
Den nedre raden visar den körda
sträckan i km.
Trippmätare Den övre raden visar den registre‐rade körsträckan sedan den senaste
nollställningen.
För att nollställa håller du SET/CLR-
knappen på blinkersspaken intryckt i
några sekunder 3 113.
Vissa versioner har en återställnings‐
knapp mellan hastighetsmätaren och
förarinformationscentralen. För att
återställa trycker du in knappen i
några sekunder när tändningen är på.
Trippmätaren räknar upp till en
sträcka på 2 000 km och börjar sedan
om från 0.
Varvräknare
Visar motorvarvtalen.
Kör, om möjligt, i det lägre varvtals‐
området för varje växel.
Se upp
Om visaren befinner sig i det röda varningsfältet har det högsta
tillåtna varvtalet överskridits. Detta
innebär fara för motorn.
Bränslemätare
Visning av bränslenivån resp. gas‐
trycket i tanken beroende på driftläge.
Kontrollampan i lyser om nivån i
tanken är låg. Tanka omedelbart om den blinkar.

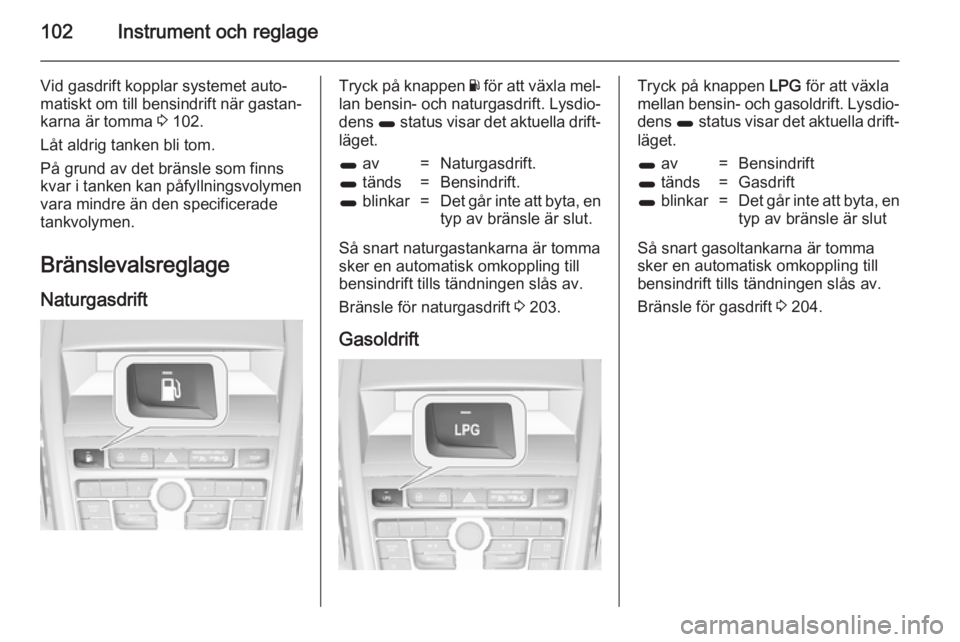

102Instrument och reglage
Vid gasdrift kopplar systemet auto‐
matiskt om till bensindrift när gastan‐
karna är tomma 3 102.
Låt aldrig tanken bli tom.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvolymen
vara mindre än den specificerade
tankvolymen.
Bränslevalsreglage
NaturgasdriftTryck på knappen Y för att växla mel‐
lan bensin- och naturgasdrift. Lysdio‐
dens 1 status visar det aktuella drift‐
läget.1 av=Naturgasdrift.1 tänds=Bensindrift.1 blinkar=Det går inte att byta, en
typ av bränsle är slut.
Så snart naturgastankarna är tomma
sker en automatisk omkoppling till
bensindrift tills tändningen slås av.
Bränsle för naturgasdrift 3 203.
Gasoldrift
Tryck på knappen LPG för att växla
mellan bensin- och gasoldrift. Lysdio‐
dens 1 status visar det aktuella drift‐
läget.1 av=Bensindrift1 tänds=Gasdrift1 blinkar=Det går inte att byta, en
typ av bränsle är slut
Så snart gasoltankarna är tomma
sker en automatisk omkoppling till
bensindrift tills tändningen slås av.
Bränsle för gasdrift 3 204.

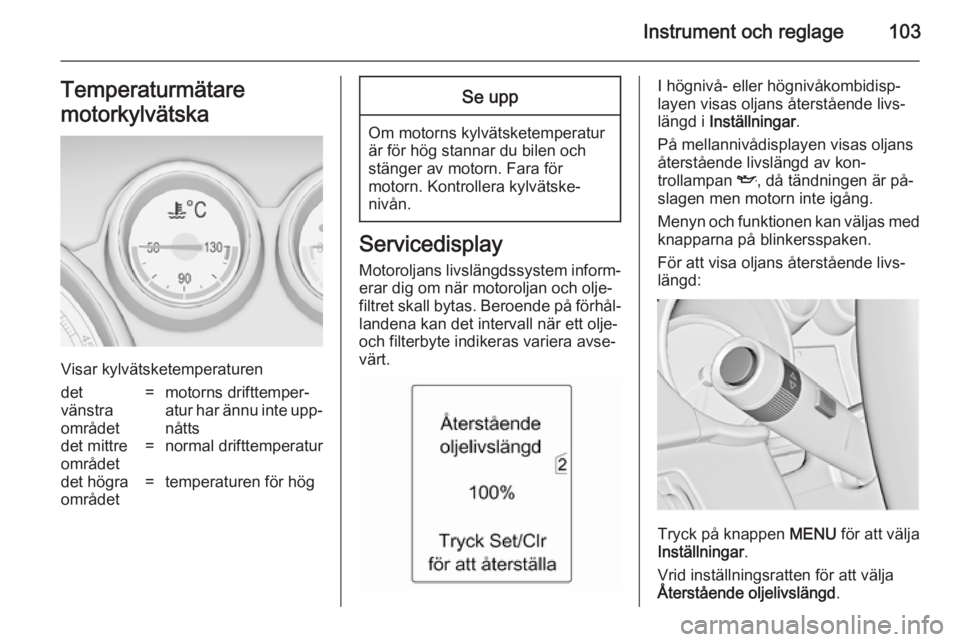

Instrument och reglage103Temperaturmätare
motorkylvätska
Visar kylvätsketemperaturen
det
vänstra
området=motorns drifttemper‐
atur har ännu inte upp‐ nåttsdet mittre
området=normal drifttemperaturdet högra
området=temperaturen för högSe upp
Om motorns kylvätsketemperatur
är för hög stannar du bilen och
stänger av motorn. Fara för
motorn. Kontrollera kylvätske‐
nivån.
Servicedisplay
Motoroljans livslängdssystem inform‐
erar dig om när motoroljan och olje‐
filtret skall bytas. Beroende på förhål‐
landena kan det intervall när ett olje-
och filterbyte indikeras variera avse‐
värt.
I högnivå- eller högnivåkombidisp‐
layen visas oljans återstående livs‐ längd i Inställningar .
På mellannivådisplayen visas oljans återstående livslängd av kon‐
trollampan I, då tändningen är på‐
slagen men motorn inte igång.
Menyn och funktionen kan väljas med
knapparna på blinkersspaken.
För att visa oljans återstående livs‐
längd:
Tryck på knappen MENU för att välja
Inställningar .
Vrid inställningsratten för att välja
Återstående oljelivslängd .

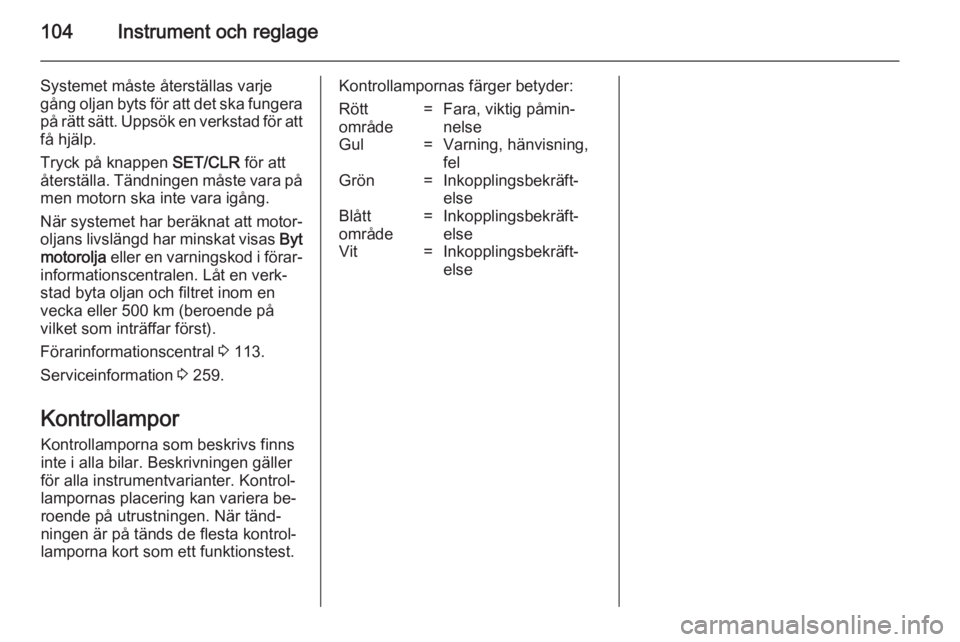

104Instrument och reglage
Systemet måste återställas varje
gång oljan byts för att det ska fungera på rätt sätt. Uppsök en verkstad för att få hjälp.
Tryck på knappen SET/CLR för att
återställa. Tändningen måste vara på men motorn ska inte vara igång.
När systemet har beräknat att motor‐
oljans livslängd har minskat visas Byt
motorolja eller en varningskod i förar‐
informationscentralen. Låt en verk‐
stad byta oljan och filtret inom en
vecka eller 500 km (beroende på
vilket som inträffar först).
Förarinformationscentral 3 113.
Serviceinformation 3 259.
Kontrollampor Kontrollamporna som beskrivs finns
inte i alla bilar. Beskrivningen gäller för alla instrumentvarianter. Kontrol‐lampornas placering kan variera be‐
roende på utrustningen. När tänd‐
ningen är på tänds de flesta kontrol‐
lamporna kort som ett funktionstest.Kontrollampornas färger betyder:Rött
område=Fara, viktig påmin‐
nelseGul=Varning, hänvisning,
felGrön=Inkopplingsbekräft‐
elseBlått
område=Inkopplingsbekräft‐
elseVit=Inkopplingsbekräft‐
else

Instrument och reglage105
Kontrollampor i instrumentgruppen

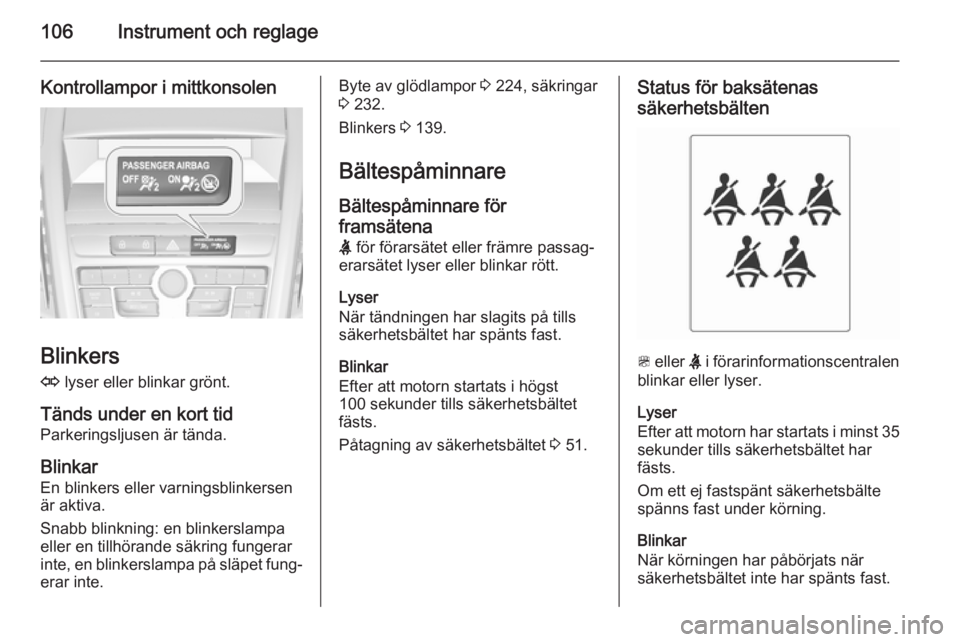

106Instrument och reglage
Kontrollampor i mittkonsolen
Blinkers
O lyser eller blinkar grönt.
Tänds under en kort tid
Parkeringsljusen är tända.
Blinkar
En blinkers eller varningsblinkersen
är aktiva.
Snabb blinkning: en blinkerslampa eller en tillhörande säkring fungerarinte, en blinkerslampa på släpet fung‐
erar inte.
Byte av glödlampor 3 224, säkringar
3 232.
Blinkers 3 139.
Bältespåminnare Bältespåminnare för
framsätena
X för förarsätet eller främre passag‐
erarsätet lyser eller blinkar rött.
Lyser
När tändningen har slagits på tills
säkerhetsbältet har spänts fast.
Blinkar
Efter att motorn startats i högst
100 sekunder tills säkerhetsbältet
fästs.
Påtagning av säkerhetsbältet 3 51.Status för baksätenas
säkerhetsbälten
> eller X i förarinformationscentralen
blinkar eller lyser.
Lyser
Efter att motorn har startats i minst 35 sekunder tills säkerhetsbältet har
fästs.
Om ett ej fastspänt säkerhetsbälte
spänns fast under körning.
Blinkar
När körningen har påbörjats när
säkerhetsbältet inte har spänts fast.

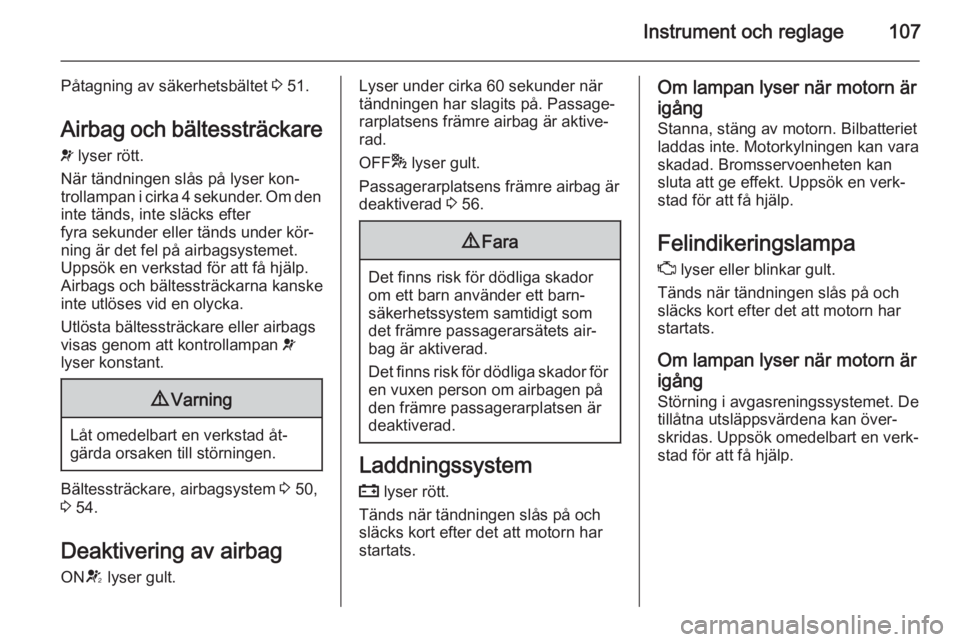

Instrument och reglage107
Påtagning av säkerhetsbältet 3 51.
Airbag och bältessträckare v lyser rött.
När tändningen slås på lyser kon‐
trollampan i cirka 4 sekunder. Om den inte tänds, inte släcks efter
fyra sekunder eller tänds under kör‐
ning är det fel på airbagsystemet.
Uppsök en verkstad för att få hjälp.
Airbags och bältessträckarna kanske
inte utlöses vid en olycka.
Utlösta bältessträckare eller airbags
visas genom att kontrollampan v
lyser konstant.9 Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Bältessträckare, airbagsystem 3 50,
3 54.
Deaktivering av airbag ON V lyser gult.
Lyser under cirka 60 sekunder när
tändningen har slagits på. Passage‐
rarplatsens främre airbag är aktive‐
rad.
OFF * lyser gult.
Passagerarplatsens främre airbag är
deaktiverad 3 56.9 Fara
Det finns risk för dödliga skador
om ett barn använder ett barn‐
säkerhetssystem samtidigt som
det främre passagerarsätets air‐
bag är aktiverad.
Det finns risk för dödliga skador för
en vuxen person om airbagen på
den främre passagerarplatsen är
deaktiverad.
Laddningssystem
p lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är
igång Stanna, stäng av motorn. Bilbatteriet
laddas inte. Motorkylningen kan vara
skadad. Bromsservoenheten kan
sluta att ge effekt. Uppsök en verk‐
stad för att få hjälp.
Felindikeringslampa Z lyser eller blinkar gult.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är igång
Störning i avgasreningssystemet. De
tillåtna utsläppsvärdena kan över‐
skridas. Uppsök omedelbart en verk‐
stad för att få hjälp.

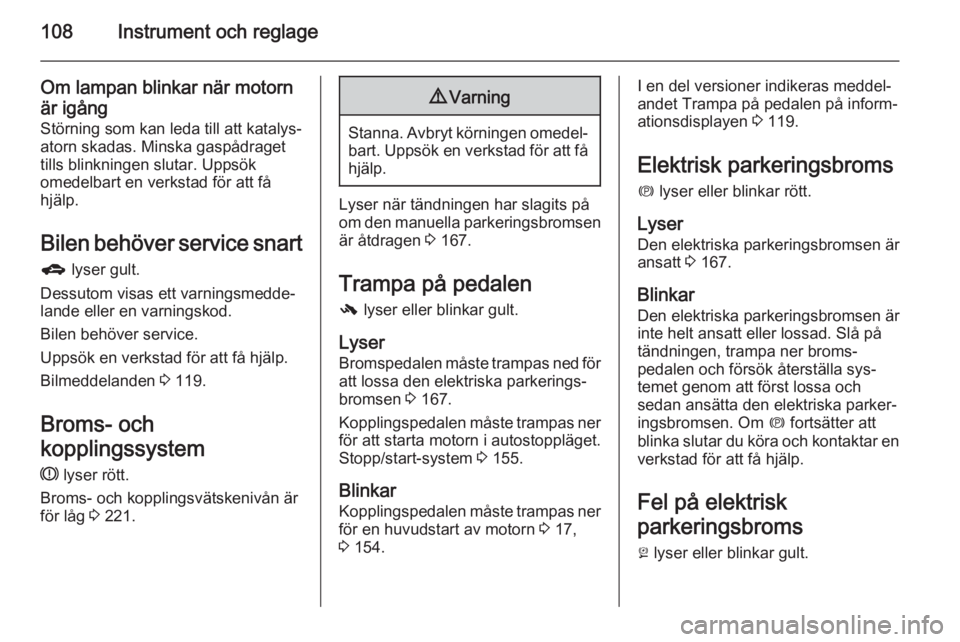

108Instrument och reglage
Om lampan blinkar när motornär igång Störning som kan leda till att katalys‐
atorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök
omedelbart en verkstad för att få
hjälp.
Bilen behöver service snart
g lyser gult.
Dessutom visas ett varningsmedde‐
lande eller en varningskod.
Bilen behöver service.
Uppsök en verkstad för att få hjälp.
Bilmeddelanden 3 119.
Broms- och
kopplingssystem R lyser rött.
Broms- och kopplingsvätskenivån är
för låg 3 221.9 Varning
Stanna. Avbryt körningen omedel‐
bart. Uppsök en verkstad för att fåhjälp.
Lyser när tändningen har slagits på
om den manuella parkeringsbromsen
är åtdragen 3 167.
Trampa på pedalen - lyser eller blinkar gult.
Lyser
Bromspedalen måste trampas ned för att lossa den elektriska parkerings‐
bromsen 3 167.
Kopplingspedalen måste trampas ner
för att starta motorn i autostoppläget.
Stopp/start-system 3 155.
Blinkar Kopplingspedalen måste trampas ner
för en huvudstart av motorn 3 17,
3 154.
I en del versioner indikeras meddel‐
andet Trampa på pedalen på inform‐
ationsdisplayen 3 119.
Elektrisk parkeringsbroms m lyser eller blinkar rött.
Lyser Den elektriska parkeringsbromsen är
ansatt 3 167.
Blinkar
Den elektriska parkeringsbromsen är inte helt ansatt eller lossad. Slå på tändningen, trampa ner broms‐
pedalen och försök återställa sys‐
temet genom att först lossa och
sedan ansätta den elektriska parker‐
ingsbromsen. Om m fortsätter att
blinka slutar du köra och kontaktar en verkstad för att få hjälp.
Fel på elektrisk
parkeringsbroms j lyser eller blinkar gult.
