OPEL ZAFIRA C 2014.5 Instruktionsbok

Förvaring69

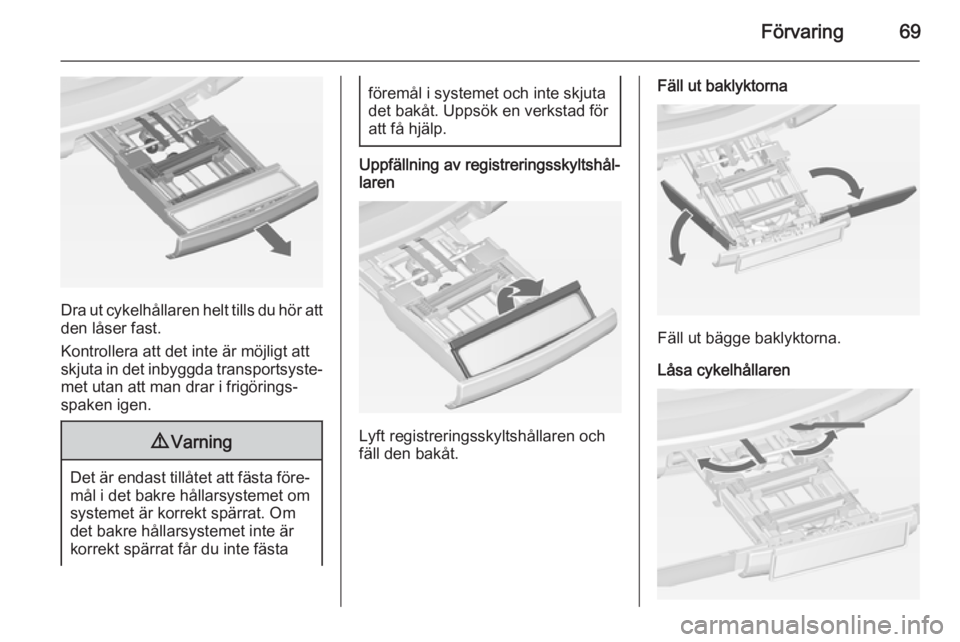

Dra ut cykelhållaren helt tills du hör attden låser fast.
Kontrollera att det inte är möjligt att
skjuta in det inbyggda transportsyste‐
met utan att man drar i frigörings‐
spaken igen.
9 Varning
Det är endast tillåtet att fästa före‐
mål i det bakre hållarsystemet om
systemet är korrekt spärrat. Om
det bakre hållarsystemet inte är
korrekt spärrat får du inte fästa
föremål i systemet och inte skjuta
det bakåt. Uppsök en verkstad för
att få hjälp.
Uppfällning av registreringsskyltshål‐
laren
Lyft registreringsskyltshållaren och
fäll den bakåt.
Fäll ut baklyktorna
Fäll ut bägge baklyktorna.
Låsa cykelhållaren

70Förvaring

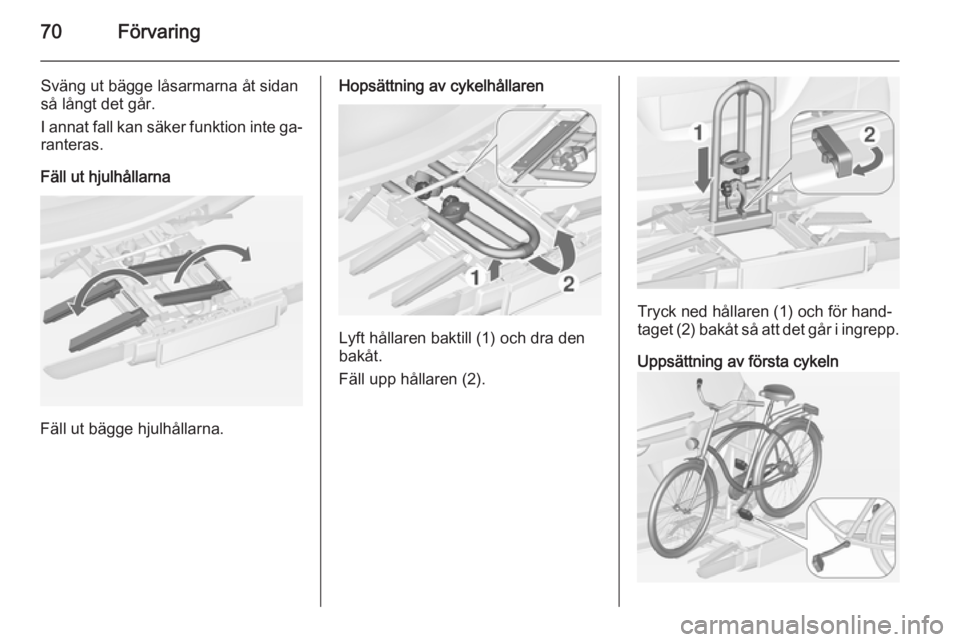

Sväng ut bägge låsarmarna åt sidan
så långt det går.
I annat fall kan säker funktion inte ga‐
ranteras.
Fäll ut hjulhållarna
Fäll ut bägge hjulhållarna.
Hopsättning av cykelhållaren
Lyft hållaren baktill (1) och dra den
bakåt.
Fäll upp hållaren (2).
Tryck ned hållaren (1) och för hand‐
taget (2) bakåt så att det går i ingrepp.
Uppsättning av första cykeln

Förvaring71

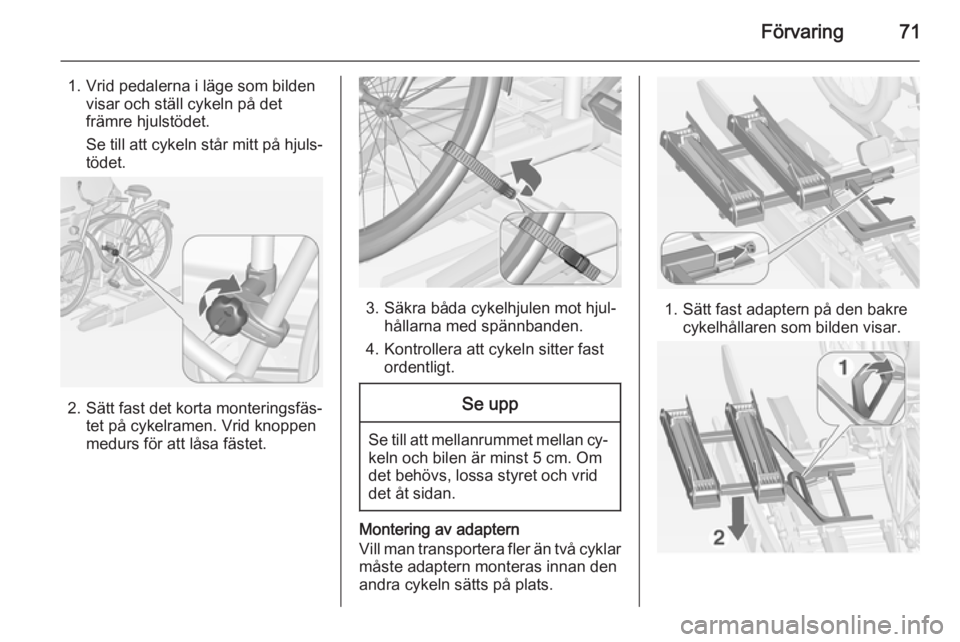

1. Vrid pedalerna i läge som bildenvisar och ställ cykeln på det
främre hjulstödet.
Se till att cykeln står mitt på hjuls‐
tödet.
2. Sätt fast det korta monteringsfäs‐ tet på cykelramen. Vrid knoppen
medurs för att låsa fästet.
3. Säkra båda cykelhjulen mot hjul‐ hållarna med spännbanden.
4. Kontrollera att cykeln sitter fast ordentligt.
Se upp
Se till att mellanrummet mellan cy‐keln och bilen är minst 5 cm. Om
det behövs, lossa styret och vrid
det åt sidan.
Montering av adaptern
Vill man transportera fler än två cyklar
måste adaptern monteras innan den
andra cykeln sätts på plats.
1. Sätt fast adaptern på den bakre cykelhållaren som bilden visar.

72Förvaring

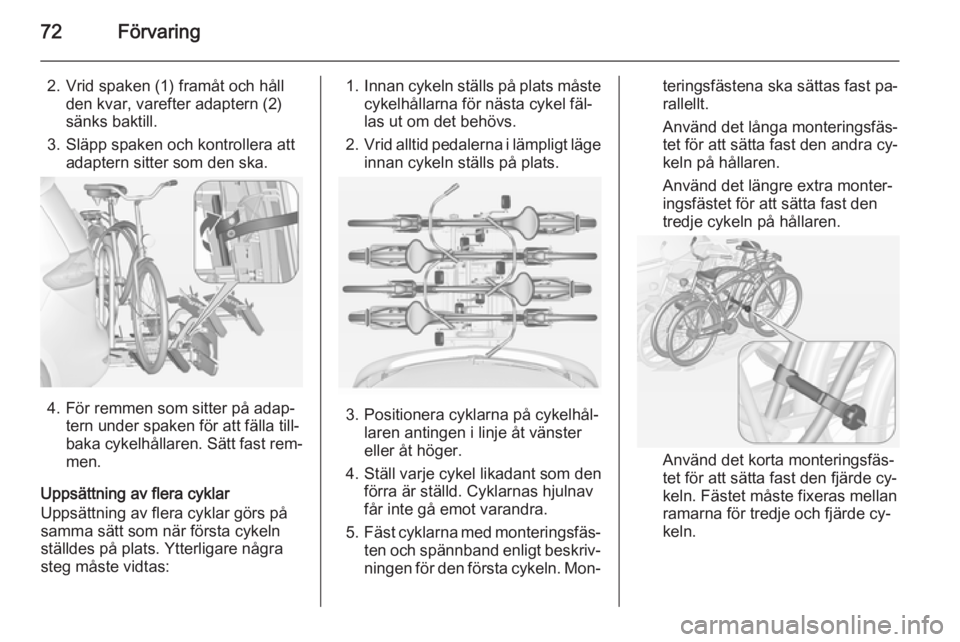

2. Vrid spaken (1) framåt och hållden kvar, varefter adaptern (2)
sänks baktill.
3. Släpp spaken och kontrollera att adaptern sitter som den ska.
4. För remmen som sitter på adap‐tern under spaken för att fälla till‐
baka cykelhållaren. Sätt fast rem‐ men.
Uppsättning av flera cyklar Uppsättning av flera cyklar görs på
samma sätt som när första cykeln
ställdes på plats. Ytterligare några
steg måste vidtas:
1. Innan cykeln ställs på plats måste
cykelhållarna för nästa cykel fäl‐
las ut om det behövs.
2. Vrid alltid pedalerna i lämpligt läge
innan cykeln ställs på plats.
3. Positionera cyklarna på cykelhål‐ laren antingen i linje åt vänster
eller åt höger.
4. Ställ varje cykel likadant som den förra är ställd. Cyklarnas hjulnav
får inte gå emot varandra.
5. Fäst cyklarna med monteringsfäs‐
ten och spännband enligt beskriv‐ningen för den första cykeln. Mon‐
teringsfästena ska sättas fast pa‐
rallellt.
Använd det långa monteringsfäs‐
tet för att sätta fast den andra cy‐
keln på hållaren.
Använd det längre extra monter‐ ingsfästet för att sätta fast den
tredje cykeln på hållaren.
Använd det korta monteringsfäs‐
tet för att sätta fast den fjärde cy‐
keln. Fästet måste fixeras mellan
ramarna för tredje och fjärde cy‐
keln.

Förvaring73

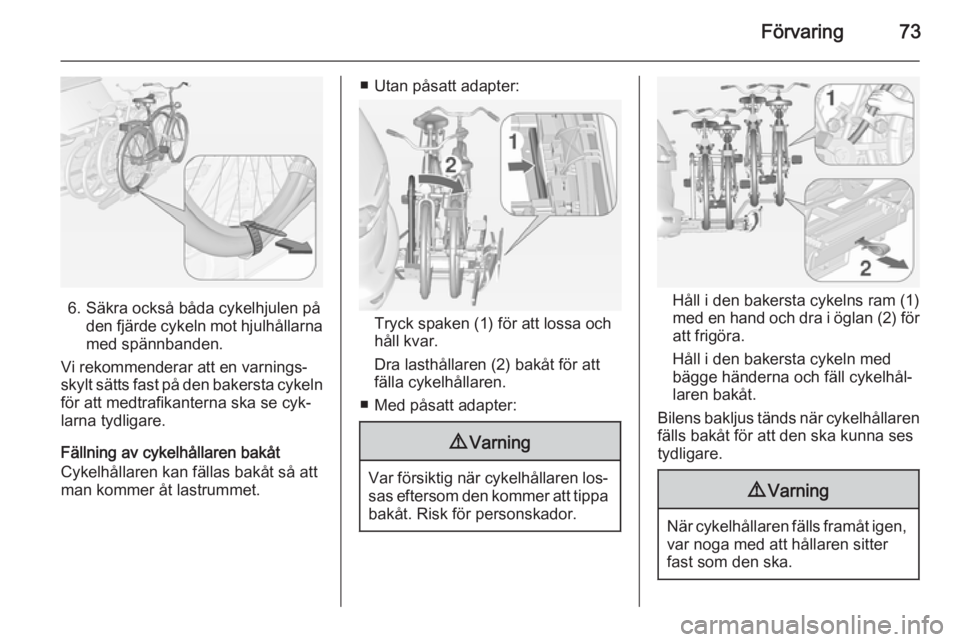

6. Säkra också båda cykelhjulen påden fjärde cykeln mot hjulhållarna
med spännbanden.
Vi rekommenderar att en varnings‐
skylt sätts fast på den bakersta cykeln för att medtrafikanterna ska se cyk‐
larna tydligare.
Fällning av cykelhållaren bakåt
Cykelhållaren kan fällas bakåt så att
man kommer åt lastrummet.
■ Utan påsatt adapter:
Tryck spaken (1) för att lossa och
håll kvar.
Dra lasthållaren (2) bakåt för att
fälla cykelhållaren.
■ Med påsatt adapter:
9 Varning
Var försiktig när cykelhållaren los‐
sas eftersom den kommer att tippa bakåt. Risk för personskador.
Håll i den bakersta cykelns ram (1)
med en hand och dra i öglan (2) för att frigöra.
Håll i den bakersta cykeln med bägge händerna och fäll cykelhål‐
laren bakåt.
Bilens bakljus tänds när cykelhållaren fälls bakåt för att den ska kunna ses
tydligare.
9 Varning
När cykelhållaren fälls framåt igen,
var noga med att hållaren sitter
fast som den ska.

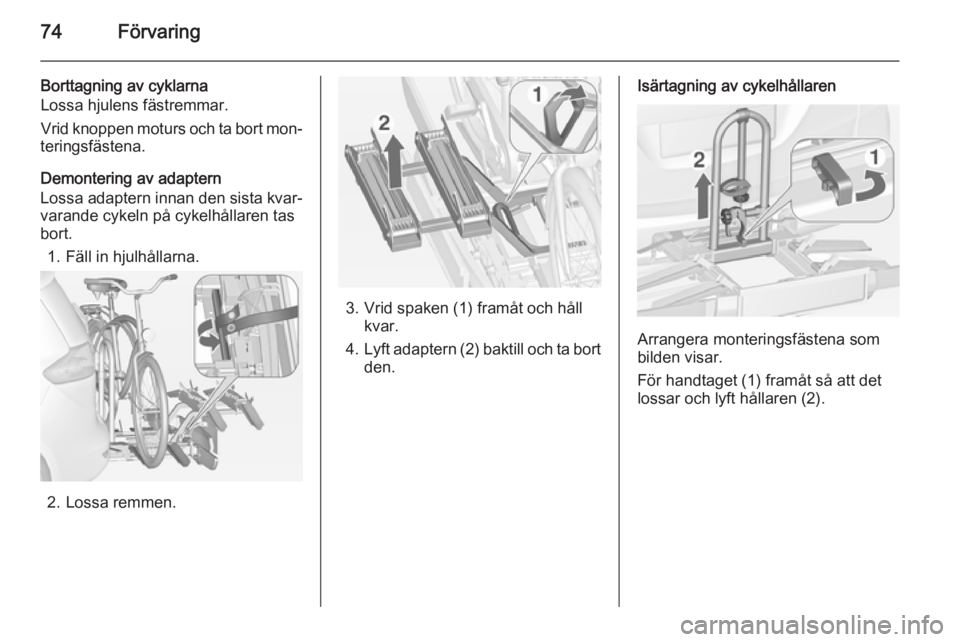

74Förvaring
Borttagning av cyklarna
Lossa hjulens fästremmar.
Vrid knoppen moturs och ta bort mon‐
teringsfästena.
Demontering av adaptern
Lossa adaptern innan den sista kvar‐
varande cykeln på cykelhållaren tas
bort.
1. Fäll in hjulhållarna.
2. Lossa remmen.
3. Vrid spaken (1) framåt och håll kvar.
4. Lyft adaptern (2) baktill och ta bort
den.
Isärtagning av cykelhållaren
Arrangera monteringsfästena som
bilden visar.
För handtaget (1) framåt så att det
lossar och lyft hållaren (2).

Förvaring75

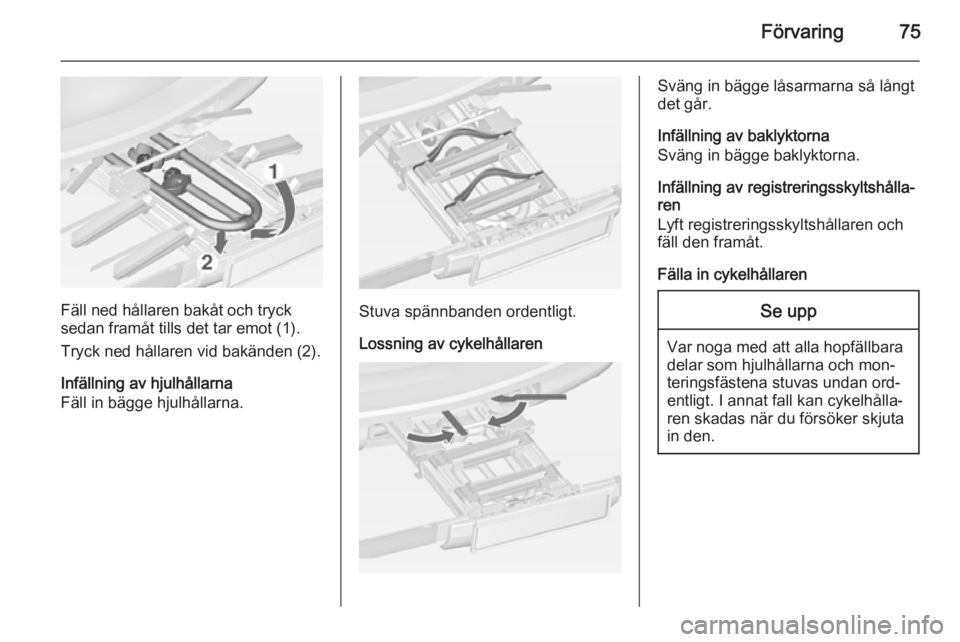

Fäll ned hållaren bakåt och tryck
sedan framåt tills det tar emot (1).
Tryck ned hållaren vid bakänden (2).
Infällning av hjulhållarna
Fäll in bägge hjulhållarna.Stuva spännbanden ordentligt.
Lossning av cykelhållaren
Sväng in bägge låsarmarna så långt
det går.
Infällning av baklyktorna
Sväng in bägge baklyktorna.
Infällning av registreringsskyltshålla‐
ren
Lyft registreringsskyltshållaren och fäll den framåt.
Fälla in cykelhållarenSe upp
Var noga med att alla hopfällbara
delar som hjulhållarna och mon‐
teringsfästena stuvas undan ord‐
entligt. I annat fall kan cykelhålla‐
ren skadas när du försöker skjuta
in den.

76Förvaring

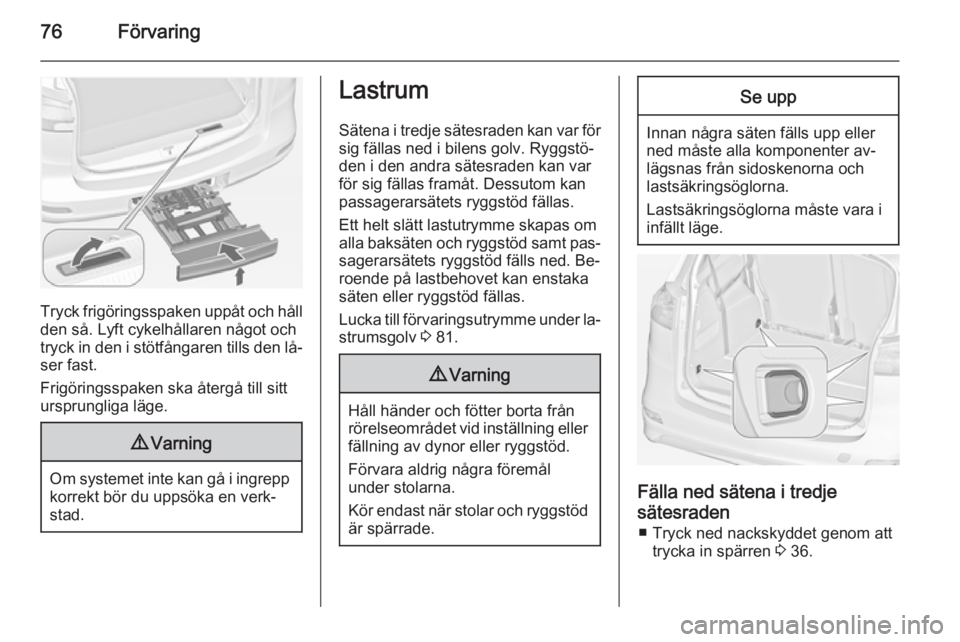

Tryck frigöringsspaken uppåt och håll
den så. Lyft cykelhållaren något och
tryck in den i stötfångaren tills den lå‐
ser fast.
Frigöringsspaken ska återgå till sitt
ursprungliga läge.
9 Varning
Om systemet inte kan gå i ingrepp
korrekt bör du uppsöka en verk‐stad.
Lastrum
Sätena i tredje sätesraden kan var för
sig fällas ned i bilens golv. Ryggstö‐
den i den andra sätesraden kan var
för sig fällas framåt. Dessutom kan
passagerarsätets ryggstöd fällas.
Ett helt slätt lastutrymme skapas om
alla baksäten och ryggstöd samt pas‐ sagerarsätets ryggstöd fälls ned. Be‐
roende på lastbehovet kan enstaka säten eller ryggstöd fällas.
Lucka till förvaringsutrymme under la‐ strumsgolv 3 81.9 Varning
Håll händer och fötter borta från
rörelseområdet vid inställning eller fällning av dynor eller ryggstöd.
Förvara aldrig några föremål
under stolarna.
Kör endast när stolar och ryggstöd
är spärrade.
Se upp
Innan några säten fälls upp eller
ned måste alla komponenter av‐
lägsnas från sidoskenorna och
lastsäkringsöglorna.
Lastsäkringsöglorna måste vara i
infällt läge.
Fälla ned sätena i tredje
sätesraden ■ Tryck ned nackskyddet genom att trycka in spärren 3 36.

Förvaring77

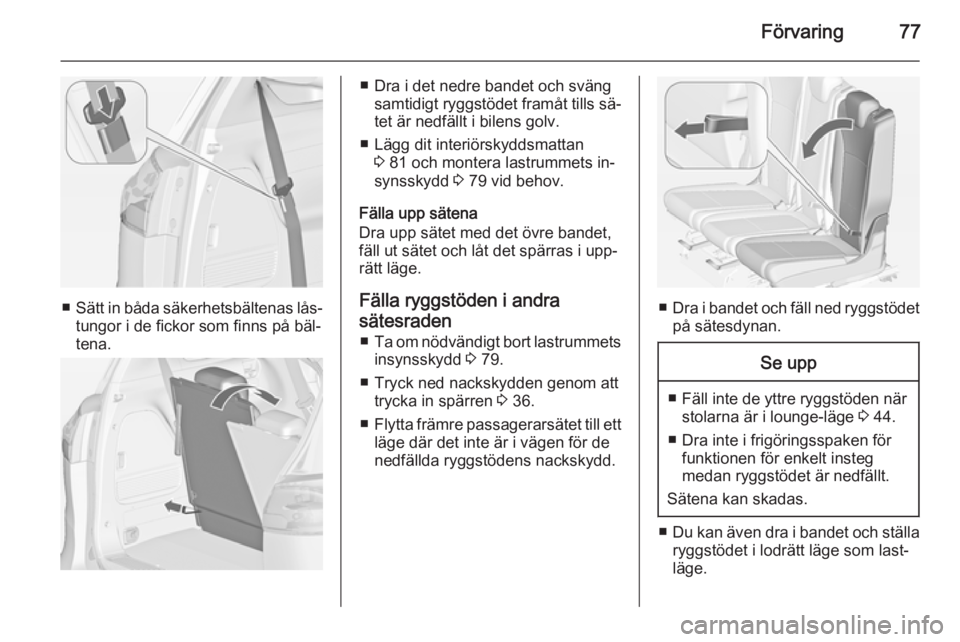

■Sätt in båda säkerhetsbältenas lås‐
tungor i de fickor som finns på bäl‐
tena.
■ Dra i det nedre bandet och sväng samtidigt ryggstödet framåt tills sä‐tet är nedfällt i bilens golv.
■ Lägg dit interiörskyddsmattan 3 81 och montera lastrummets in‐
synsskydd 3 79 vid behov.
Fälla upp sätena Dra upp sätet med det övre bandet,
fäll ut sätet och låt det spärras i upp‐
rätt läge.
Fälla ryggstöden i andra
sätesraden ■ Ta om nödvändigt bort lastrummets
insynsskydd 3 79.
■ Tryck ned nackskydden genom att trycka in spärren 3 36.
■ Flytta främre passagerarsätet till ett
läge där det inte är i vägen för de
nedfällda ryggstödens nackskydd.
■ Dra i bandet och fäll ned ryggstödet
på sätesdynan.
Se upp
■ Fäll inte de yttre ryggstöden när
stolarna är i lounge-läge 3 44.
■ Dra inte i frigöringsspaken för funktionen för enkelt insteg
medan ryggstödet är nedfällt.
Sätena kan skadas.
■ Du kan även dra i bandet och ställa
ryggstödet i lodrätt läge som last‐
läge.

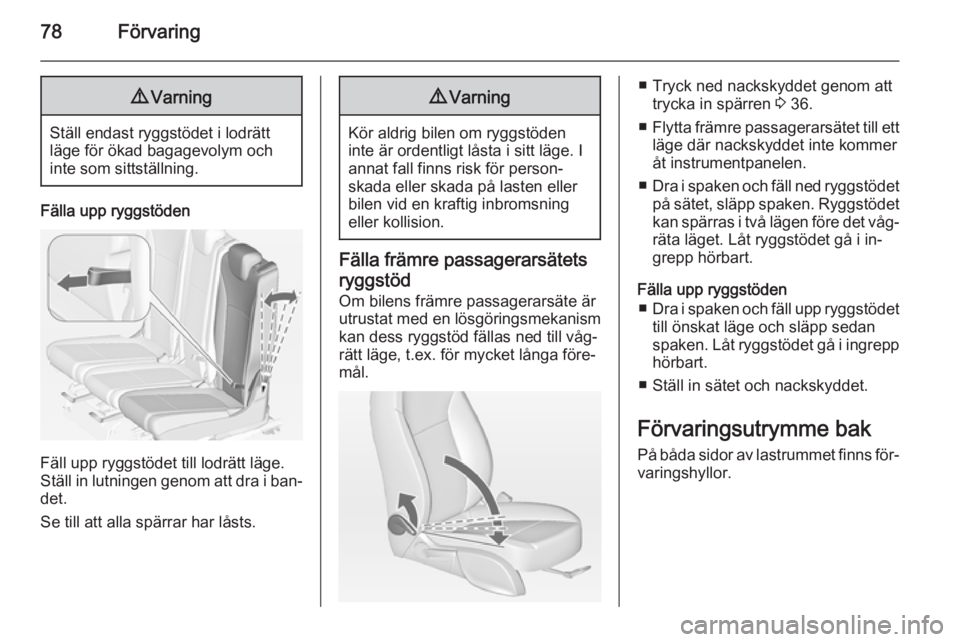

78Förvaring9Varning
Ställ endast ryggstödet i lodrätt
läge för ökad bagagevolym och
inte som sittställning.
Fälla upp ryggstöden
Fäll upp ryggstödet till lodrätt läge.
Ställ in lutningen genom att dra i ban‐
det.
Se till att alla spärrar har låsts.
9 Varning
Kör aldrig bilen om ryggstöden
inte är ordentligt låsta i sitt läge. I
annat fall finns risk för person‐
skada eller skada på lasten eller
bilen vid en kraftig inbromsning
eller kollision.
Fälla främre passagerarsätets
ryggstöd
Om bilens främre passagerarsäte är
utrustat med en lösgöringsmekanism
kan dess ryggstöd fällas ned till våg‐
rätt läge, t.ex. för mycket långa före‐
mål.
■ Tryck ned nackskyddet genom att trycka in spärren 3 36.
■ Flytta främre passagerarsätet till ett
läge där nackskyddet inte kommer
åt instrumentpanelen.
■ Dra i spaken och fäll ned ryggstödet
på sätet, släpp spaken. Ryggstödet
kan spärras i två lägen före det våg‐
räta läget. Låt ryggstödet gå i in‐
grepp hörbart.
Fälla upp ryggstöden ■ Dra i spaken och fäll upp ryggstödet
till önskat läge och släpp sedan
spaken. Låt ryggstödet gå i ingrepp
hörbart.
■ Ställ in sätet och nackskyddet.
Förvaringsutrymme bak På båda sidor av lastrummet finns för‐
varingshyllor.
