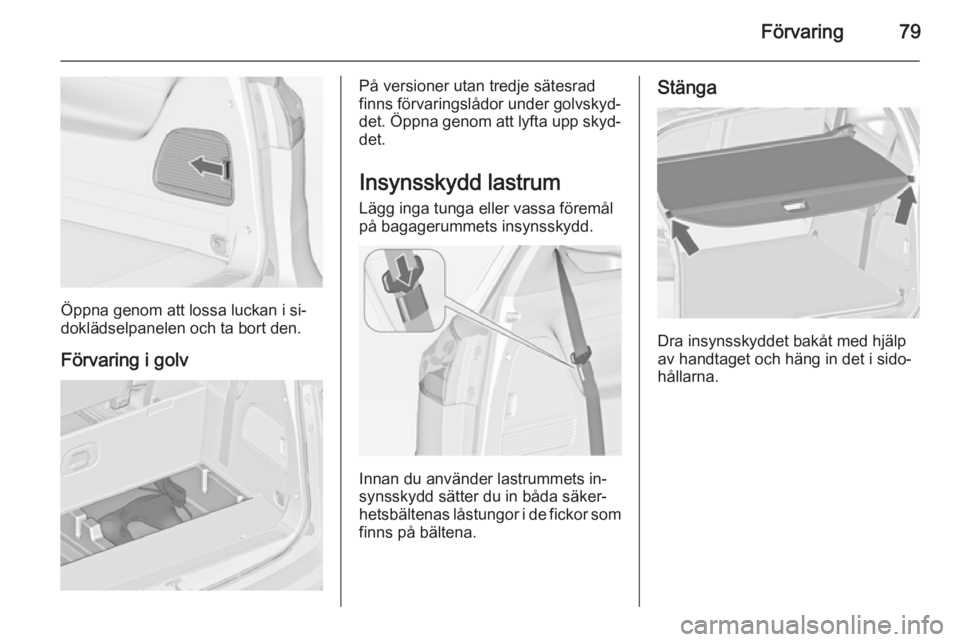

Förvaring79
Öppna genom att lossa luckan i si‐
doklädselpanelen och ta bort den.
Förvaring i golv
På versioner utan tredje sätesrad
finns förvaringslådor under golvskyd‐
det. Öppna genom att lyfta upp skyd‐ det.
Insynsskydd lastrum
Lägg inga tunga eller vassa föremål
på bagagerummets insynsskydd.
Innan du använder lastrummets in‐
synsskydd sätter du in båda säker‐ hetsbältenas låstungor i de fickor som
finns på bältena.
Stänga
Dra insynsskyddet bakåt med hjälp
av handtaget och häng in det i sido‐ hållarna.

80Förvaring

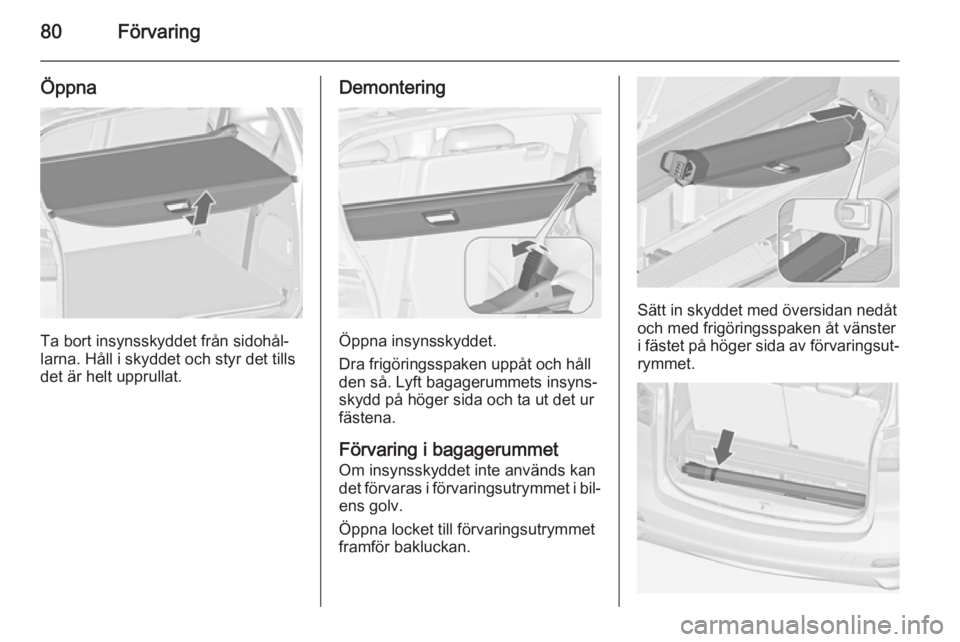

Öppna
Ta bort insynsskyddet från sidohål‐
larna. Håll i skyddet och styr det tills det är helt upprullat.
Demontering
Öppna insynsskyddet.
Dra frigöringsspaken uppåt och håll
den så. Lyft bagagerummets insyns‐
skydd på höger sida och ta ut det ur
fästena.
Förvaring i bagagerummet Om insynsskyddet inte används kan
det förvaras i förvaringsutrymmet i bil‐
ens golv.
Öppna locket till förvaringsutrymmet framför bakluckan.
Sätt in skyddet med översidan nedåt
och med frigöringsspaken åt vänster
i fästet på höger sida av förvaringsut‐
rymmet.

Förvaring81

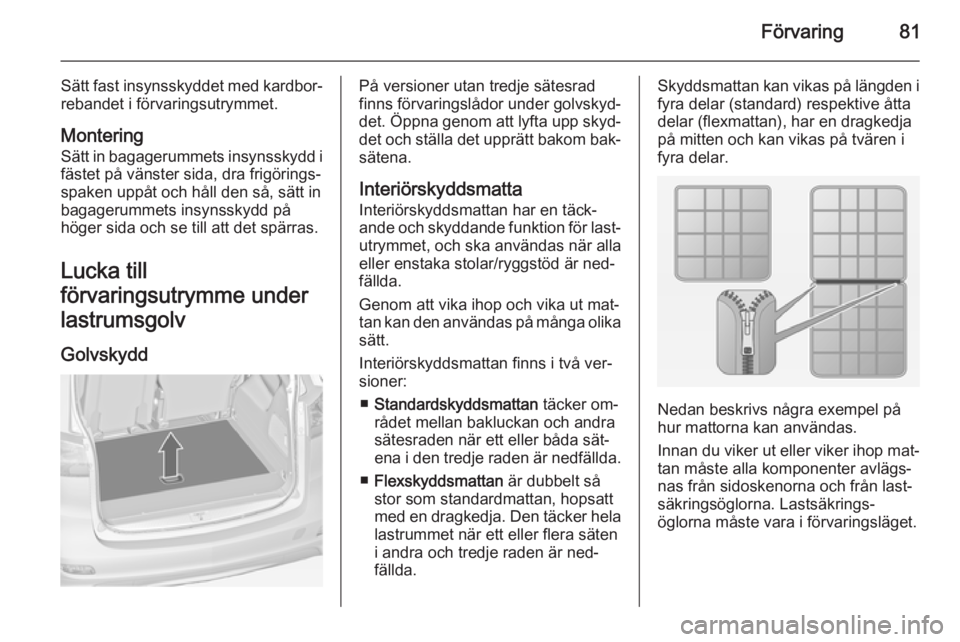

Sätt fast insynsskyddet med kardbor‐rebandet i förvaringsutrymmet.
Montering
Sätt in bagagerummets insynsskydd i
fästet på vänster sida, dra frigörings‐
spaken uppåt och håll den så, sätt in
bagagerummets insynsskydd på
höger sida och se till att det spärras.
Lucka till
förvaringsutrymme under lastrumsgolv
GolvskyddPå versioner utan tredje sätesrad
finns förvaringslådor under golvskyd‐
det. Öppna genom att lyfta upp skyd‐ det och ställa det upprätt bakom bak‐
sätena.
Interiörskyddsmatta Interiörskyddsmattan har en täck‐
ande och skyddande funktion för last‐ utrymmet, och ska användas när alla
eller enstaka stolar/ryggstöd är ned‐
fällda.
Genom att vika ihop och vika ut mat‐
tan kan den användas på många olika
sätt.
Interiörskyddsmattan finns i två ver‐
sioner:
■ Standardskyddsmattan täcker om‐
rådet mellan bakluckan och andra sätesraden när ett eller båda sät‐
ena i den tredje raden är nedfällda.
■ Flexskyddsmattan är dubbelt så
stor som standardmattan, hopsatt
med en dragkedja. Den täcker hela lastrummet när ett eller flera säten
i andra och tredje raden är ned‐
fällda.Skyddsmattan kan vikas på längden i fyra delar (standard) respektive åtta
delar (flexmattan), har en dragkedja
på mitten och kan vikas på tvären i
fyra delar.
Nedan beskrivs några exempel på
hur mattorna kan användas.
Innan du viker ut eller viker ihop mat‐ tan måste alla komponenter avlägs‐
nas från sidoskenorna och från last‐
säkringsöglorna. Lastsäkrings‐
öglorna måste vara i förvaringsläget.

82Förvaring

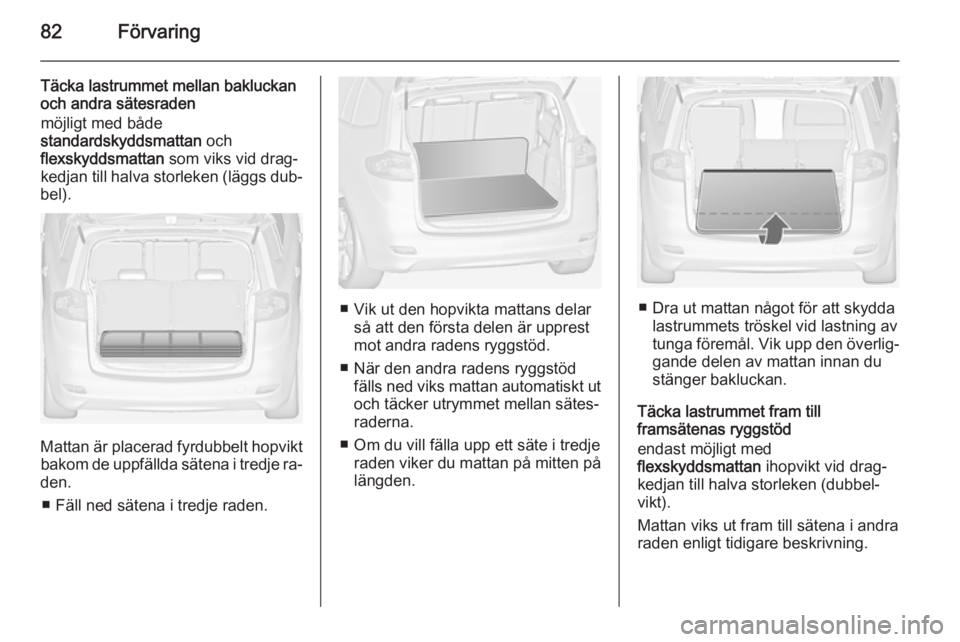

Täcka lastrummet mellan bakluckan
och andra sätesraden
möjligt med både
standardskyddsmattan och
flexskyddsmattan som viks vid drag‐
kedjan till halva storleken (läggs dub‐
bel).
Mattan är placerad fyrdubbelt hopvikt bakom de uppfällda sätena i tredje ra‐
den.
■ Fäll ned sätena i tredje raden.
■ Vik ut den hopvikta mattans delar så att den första delen är upprest
mot andra radens ryggstöd.
■ När den andra radens ryggstöd fälls ned viks mattan automatiskt ut
och täcker utrymmet mellan sätes‐
raderna.
■ Om du vill fälla upp ett säte i tredje raden viker du mattan på mitten på
längden.■ Dra ut mattan något för att skydda lastrummets tröskel vid lastning av
tunga föremål. Vik upp den överlig‐ gande delen av mattan innan du
stänger bakluckan.
Täcka lastrummet fram till
framsätenas ryggstöd
endast möjligt med
flexskyddsmattan ihopvikt vid drag‐
kedjan till halva storleken (dubbel‐
vikt).
Mattan viks ut fram till sätena i andra
raden enligt tidigare beskrivning.

Förvaring83

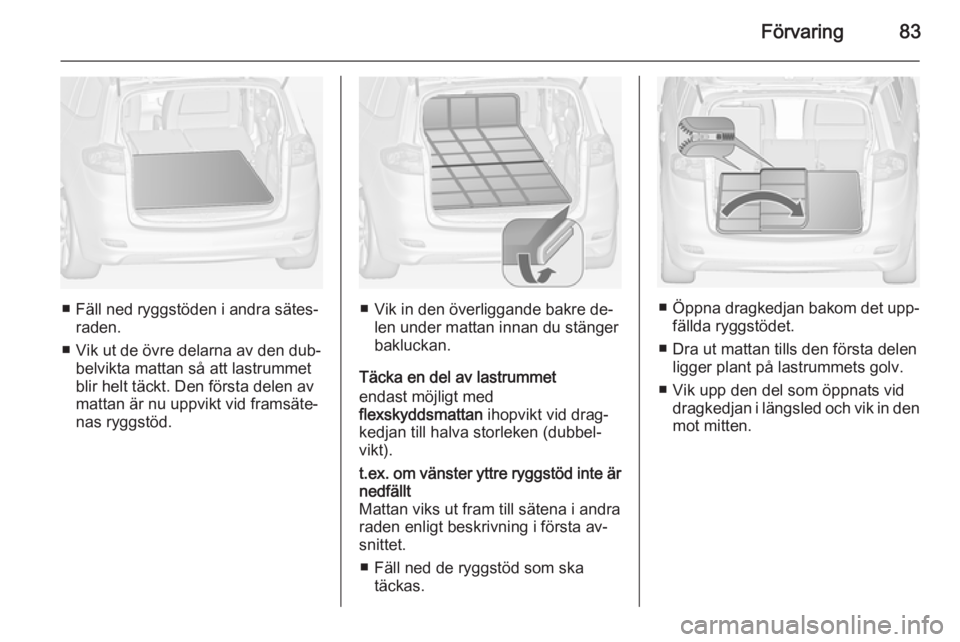

■ Fäll ned ryggstöden i andra sätes‐raden.
■ Vik ut de övre delarna av den dub‐ belvikta mattan så att lastrummet
blir helt täckt. Den första delen av
mattan är nu uppvikt vid framsäte‐
nas ryggstöd.■ Vik in den överliggande bakre de‐ len under mattan innan du stänger
bakluckan.
Täcka en del av lastrummet
endast möjligt med
flexskyddsmattan ihopvikt vid drag‐
kedjan till halva storleken (dubbel‐
vikt).
t.ex. om vänster yttre ryggstöd inte är nedfällt
Mattan viks ut fram till sätena i andra
raden enligt beskrivning i första av‐
snittet.
■ Fäll ned de ryggstöd som ska täckas.
■Öppna dragkedjan bakom det upp‐
fällda ryggstödet.
■ Dra ut mattan tills den första delen ligger plant på lastrummets golv.
■ Vik upp den del som öppnats vid dragkedjan i längsled och vik in denmot mitten.

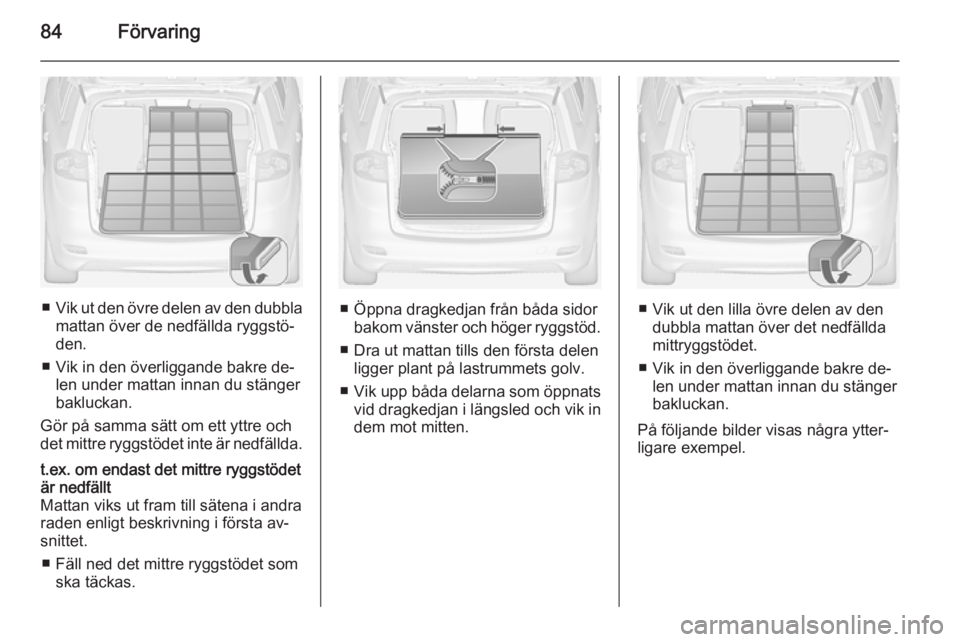

84Förvaring
■Vik ut den övre delen av den dubbla
mattan över de nedfällda ryggstö‐
den.
■ Vik in den överliggande bakre de‐ len under mattan innan du stänger
bakluckan.
Gör på samma sätt om ett yttre och
det mittre ryggstödet inte är nedfällda.
t.ex. om endast det mittre ryggstödet
är nedfällt
Mattan viks ut fram till sätena i andra
raden enligt beskrivning i första av‐
snittet.
■ Fäll ned det mittre ryggstödet som ska täckas.
■ Öppna dragkedjan från båda sidor bakom vänster och höger ryggstöd.
■ Dra ut mattan tills den första delen ligger plant på lastrummets golv.
■ Vik upp båda delarna som öppnats
vid dragkedjan i längsled och vik in dem mot mitten.■ Vik ut den lilla övre delen av den dubbla mattan över det nedfällda
mittryggstödet.
■ Vik in den överliggande bakre de‐ len under mattan innan du stänger
bakluckan.
På följande bilder visas några ytter‐
ligare exempel.

Förvaring85

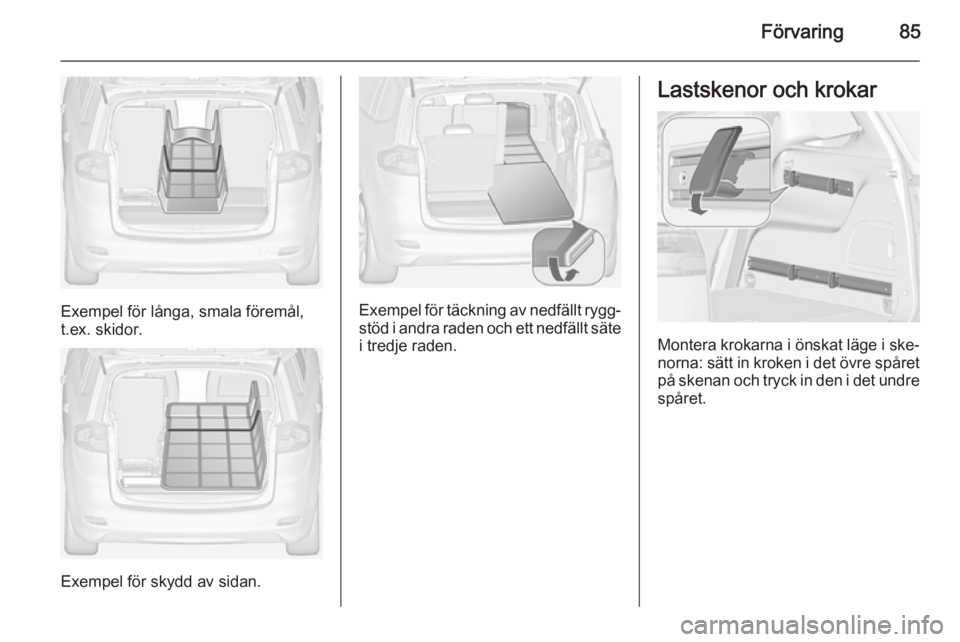

Exempel för långa, smala föremål,
t.ex. skidor.
Exempel för skydd av sidan.
Exempel för täckning av nedfällt rygg‐ stöd i andra raden och ett nedfällt säte
i tredje raden.
Lastskenor och krokar
Montera krokarna i önskat läge i ske‐ norna: sätt in kroken i det övre spåret
på skenan och tryck in den i det undre spåret.

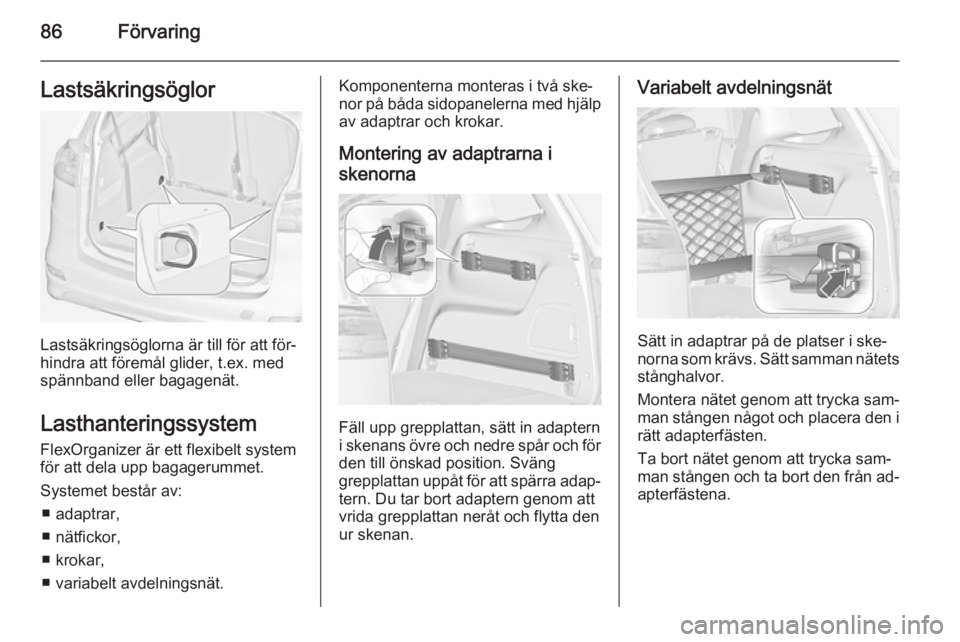

86FörvaringLastsäkringsöglor
Lastsäkringsöglorna är till för att för‐
hindra att föremål glider, t.ex. med spännband eller bagagenät.
Lasthanteringssystem FlexOrganizer är ett flexibelt system
för att dela upp bagagerummet.
Systemet består av: ■ adaptrar,
■ nätfickor,
■ krokar,
■ variabelt avdelningsnät.
Komponenterna monteras i två ske‐
nor på båda sidopanelerna med hjälp
av adaptrar och krokar.
Montering av adaptrarna iskenorna
Fäll upp grepplattan, sätt in adaptern
i skenans övre och nedre spår och för
den till önskad position. Sväng
grepplattan uppåt för att spärra adap‐
tern. Du tar bort adaptern genom att
vrida grepplattan neråt och flytta den
ur skenan.
Variabelt avdelningsnät
Sätt in adaptrar på de platser i ske‐
norna som krävs. Sätt samman nätets
stånghalvor.
Montera nätet genom att trycka sam‐
man stången något och placera den i rätt adapterfästen.
Ta bort nätet genom att trycka sam‐
man stången och ta bort den från ad‐
apterfästena.

Förvaring87

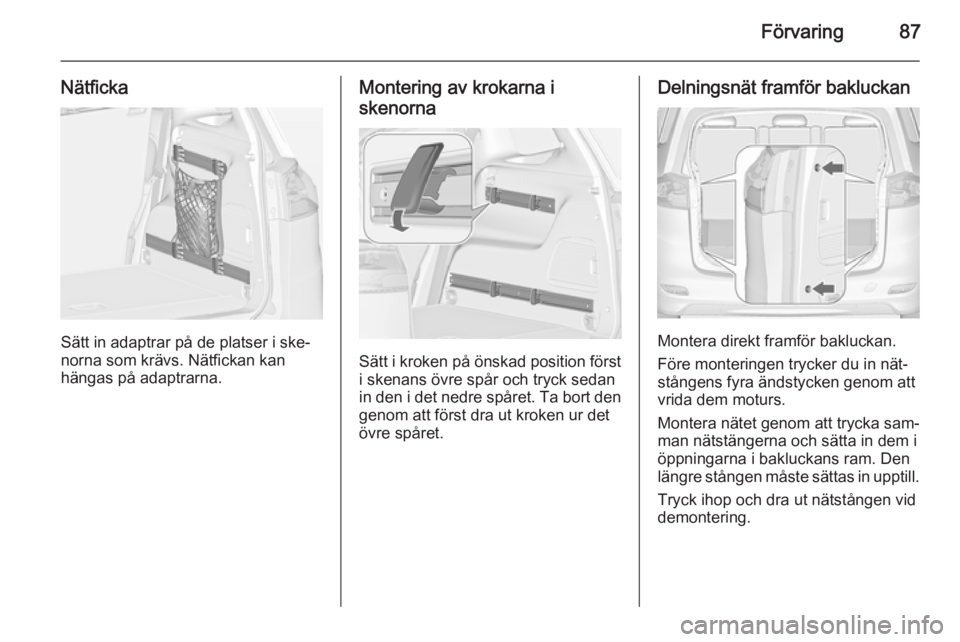

Nätficka
Sätt in adaptrar på de platser i ske‐
norna som krävs. Nätfickan kan
hängas på adaptrarna.
Montering av krokarna i
skenorna
Sätt i kroken på önskad position först
i skenans övre spår och tryck sedan
in den i det nedre spåret. Ta bort den
genom att först dra ut kroken ur det
övre spåret.
Delningsnät framför bakluckan
Montera direkt framför bakluckan.
Före monteringen trycker du in nät‐
stångens fyra ändstycken genom att
vrida dem moturs.
Montera nätet genom att trycka sam‐
man nätstängerna och sätta in dem i
öppningarna i bakluckans ram. Den
längre stången måste sättas in upptill.
Tryck ihop och dra ut nätstången vid
demontering.

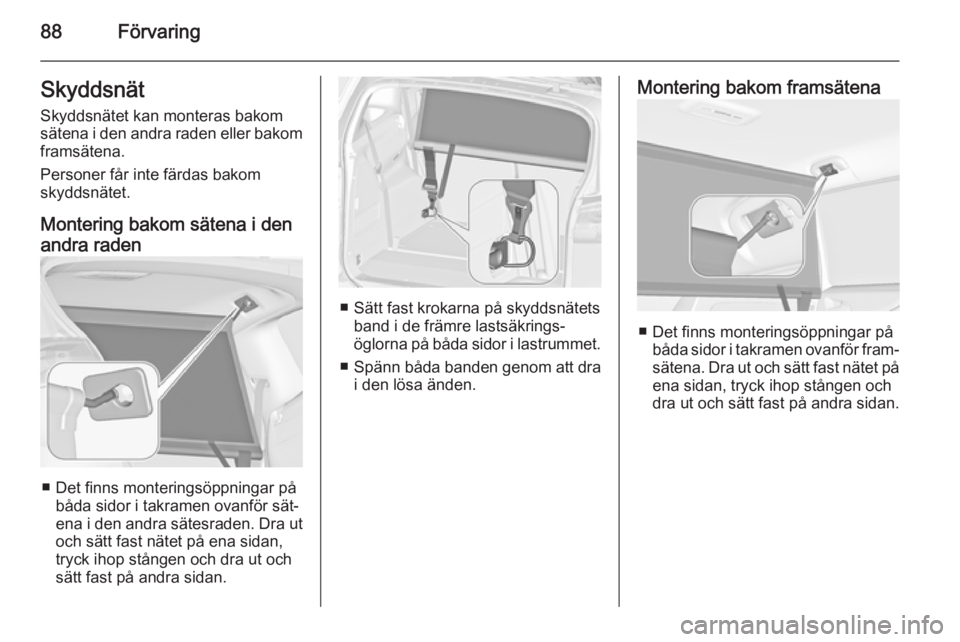

88FörvaringSkyddsnät
Skyddsnätet kan monteras bakom
sätena i den andra raden eller bakom
framsätena.
Personer får inte färdas bakom
skyddsnätet.
Montering bakom sätena i den andra raden
■ Det finns monteringsöppningar på båda sidor i takramen ovanför sät‐
ena i den andra sätesraden. Dra ut
och sätt fast nätet på ena sidan,
tryck ihop stången och dra ut och
sätt fast på andra sidan.
■ Sätt fast krokarna på skyddsnätets band i de främre lastsäkrings‐
öglorna på båda sidor i lastrummet.
■ Spänn båda banden genom att dra
i den lösa änden.
Montering bakom framsätena
■ Det finns monteringsöppningar på båda sidor i takramen ovanför fram‐
sätena. Dra ut och sätt fast nätet på ena sidan, tryck ihop stången och
dra ut och sätt fast på andra sidan.
