OPEL ZAFIRA C 2014.5 Instruktionsbok

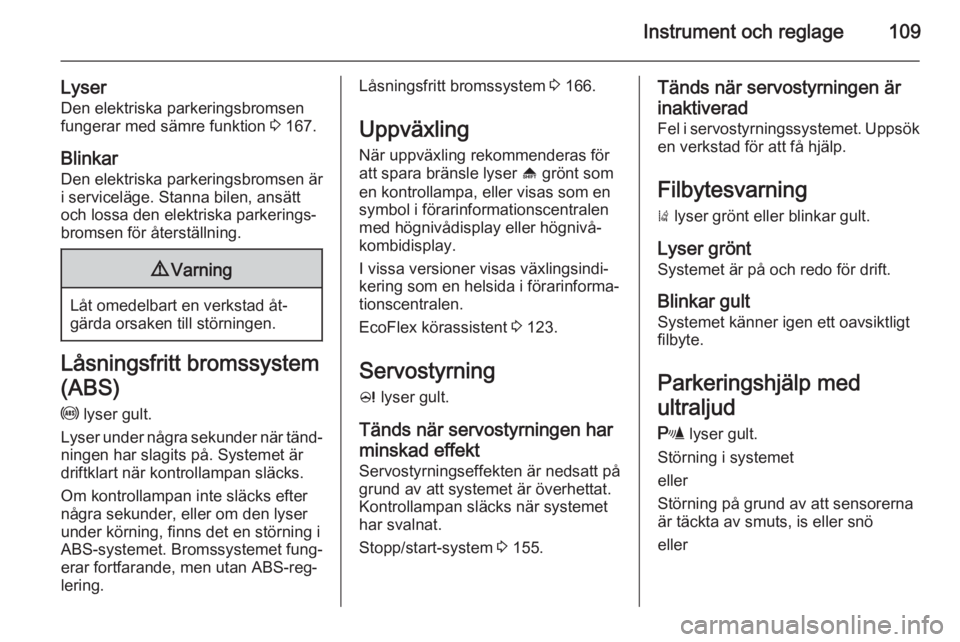

Instrument och reglage109
LyserDen elektriska parkeringsbromsen
fungerar med sämre funktion 3 167.
Blinkar Den elektriska parkeringsbromsen äri serviceläge. Stanna bilen, ansätt
och lossa den elektriska parkerings‐
bromsen för återställning.9 Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Låsningsfritt bromssystem
(ABS) u lyser gult.
Lyser under några sekunder när tänd‐
ningen har slagits på. Systemet är
driftklart när kontrollampan släcks.
Om kontrollampan inte släcks efter
några sekunder, eller om den lyser
under körning, finns det en störning i
ABS-systemet. Bromssystemet fung‐
erar fortfarande, men utan ABS-reg‐
lering.
Låsningsfritt bromssystem 3 166.
Uppväxling När uppväxling rekommenderas föratt spara bränsle lyser [ grönt som
en kontrollampa, eller visas som en
symbol i förarinformationscentralen
med högnivådisplay eller högnivå‐
kombidisplay.
I vissa versioner visas växlingsindi‐
kering som en helsida i förarinforma‐
tionscentralen.
EcoFlex körassistent 3 123.
Servostyrning c lyser gult.
Tänds när servostyrningen har
minskad effekt
Servostyrningseffekten är nedsatt på
grund av att systemet är överhettat. Kontrollampan släcks när systemet
har svalnat.
Stopp/start-system 3 155.Tänds när servostyrningen är
inaktiverad
Fel i servostyrningssystemet. Uppsök
en verkstad för att få hjälp.
Filbytesvarning
) lyser grönt eller blinkar gult.
Lyser grönt
Systemet är på och redo för drift.
Blinkar gult Systemet känner igen ett oavsiktligt
filbyte.
Parkeringshjälp med
ultraljud
r lyser gult.
Störning i systemet
eller
Störning på grund av att sensorerna
är täckta av smuts, is eller snö
eller

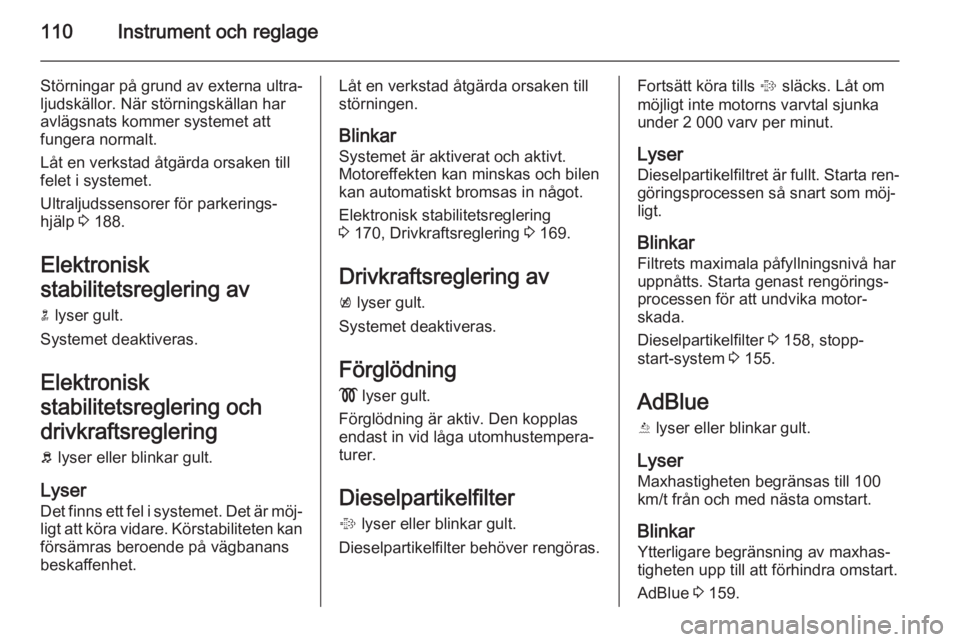

110Instrument och reglage
Störningar på grund av externa ultra‐
ljudskällor. När störningskällan har
avlägsnats kommer systemet att
fungera normalt.
Låt en verkstad åtgärda orsaken till
felet i systemet.
Ultraljudssensorer för parkerings‐
hjälp 3 188.
Elektronisk
stabilitetsreglering av
n lyser gult.
Systemet deaktiveras.
Elektronisk
stabilitetsreglering och
drivkraftsreglering b lyser eller blinkar gult.
Lyser
Det finns ett fel i systemet. Det är möj‐ ligt att köra vidare. Körstabiliteten kan
försämras beroende på vägbanans
beskaffenhet.Låt en verkstad åtgärda orsaken till
störningen.
Blinkar Systemet är aktiverat och aktivt.
Motoreffekten kan minskas och bilen
kan automatiskt bromsas in något.
Elektronisk stabilitetsreglering
3 170, Drivkraftsreglering 3 169.
Drivkraftsreglering av k lyser gult.
Systemet deaktiveras.
Förglödning ! lyser gult.
Förglödning är aktiv. Den kopplas
endast in vid låga utomhustempera‐
turer.
Dieselpartikelfilter % lyser eller blinkar gult.
Dieselpartikelfilter behöver rengöras.Fortsätt köra tills % släcks. Låt om
möjligt inte motorns varvtal sjunka
under 2 000 varv per minut.
Lyser Dieselpartikelfiltret är fullt. Starta ren‐
göringsprocessen så snart som möj‐
ligt.
Blinkar Filtrets maximala påfyllningsnivå haruppnåtts. Starta genast rengörings‐
processen för att undvika motor‐
skada.
Dieselpartikelfilter 3 158, stopp-
start-system 3 155.
AdBlue Y lyser eller blinkar gult.
Lyser
Maxhastigheten begränsas till 100
km/t från och med nästa omstart.
Blinkar Ytterligare begränsning av maxhas‐
tigheten upp till att förhindra omstart.
AdBlue 3 159.

Instrument och reglage111Övervakningssystem för
däcktryck
w lyser eller blinkar gult.
Lyser
Ringtrycksförlust! Stanna omedelbart och kontrollera ringtrycket.
Blinkar Störning i systemet eller montering av
ett hjul utan trycksensor (t.ex. reserv‐ hjul). Efter 60-90 sekunder lyser kon‐
trollampan kontinuerligt. Uppsök en
verkstad för att få hjälp.
Motoroljetryck I lyser rött.
Tänds när tändningen slås på och släcks kort efter det att motorn harstartats.Om lampan lyser när motorn är
igångSe upp
Motorsmörjningen kan vara av‐
bruten. Risk för motorskador eller
blockering av drivhjulen.
1. Tryck ner kopplingspedalen.
2. Placera växellådan i friläge, ställ växelväljaren på N.
3. Försök att komma ut ur trafik‐ strömmen så fort som möjligt utan
att hindra andra bilar.
4. Slå av tändningen.
9 Varning
När motor är avstängd krävs be‐
tydligt större kraft för bromsning och styrning. Under ett Autostop
fortsätter bromsservon att fungera som normalt.
Ta inte ut nyckeln förrän bilen står stilla, i annat fall kan rattlåset
oväntat spärras.
Kontrollera oljenivån innan du kon‐
taktar en verkstad för att få hjälp
3 218.
Låg bränslenivå
i lyser eller blinkar gult.
Lyser Bränslenivån i tanken är för låg.
Blinkar
Bränsletanken är tom! Tanka omedel‐ bart! Låt aldrig tanken bli tom.
Katalysator 3 159.
Lufta dieselbränslesystemet 3 223.
Startspärr d blinkar gult.
Störning i startspärrsystemet. Motorn kan inte startas.
Minskad motoreffekt # lyser gult.
Motoreffekten är begränsad. Uppsök en verkstad för att få hjälp.

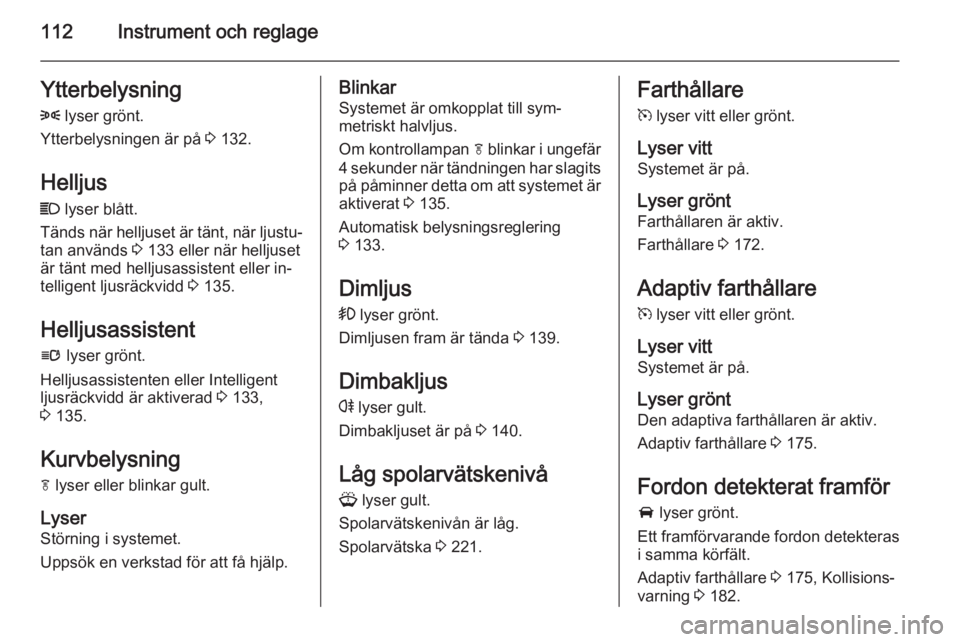

112Instrument och reglageYtterbelysning
8 lyser grönt.
Ytterbelysningen är på 3 132.
Helljus
C lyser blått.
Tänds när helljuset är tänt, när ljustu‐ tan används 3 133 eller när helljuset
är tänt med helljusassistent eller in‐
telligent ljusräckvidd 3 135.
Helljusassistent l lyser grönt.
Helljusassistenten eller Intelligent
ljusräckvidd är aktiverad 3 133,
3 135.
Kurvbelysning
f lyser eller blinkar gult.
Lyser Störning i systemet.
Uppsök en verkstad för att få hjälp.Blinkar Systemet är omkopplat till sym‐
metriskt halvljus.
Om kontrollampan f blinkar i ungefär
4 sekunder när tändningen har slagits
på påminner detta om att systemet är aktiverat 3 135.
Automatisk belysningsreglering
3 133.
Dimljus
> lyser grönt.
Dimljusen fram är tända 3 139.
Dimbakljus
r lyser gult.
Dimbakljuset är på 3 140.
Låg spolarvätskenivå
G lyser gult.
Spolarvätskenivån är låg.
Spolarvätska 3 221.Farthållare
m lyser vitt eller grönt.
Lyser vitt
Systemet är på.
Lyser grönt
Farthållaren är aktiv.
Farthållare 3 172.
Adaptiv farthållare m lyser vitt eller grönt.
Lyser vitt
Systemet är på.
Lyser grönt
Den adaptiva farthållaren är aktiv.
Adaptiv farthållare 3 175.
Fordon detekterat framför
A lyser grönt.
Ett framförvarande fordon detekteras
i samma körfält.
Adaptiv farthållare 3 175, Kollisions‐
varning 3 182.

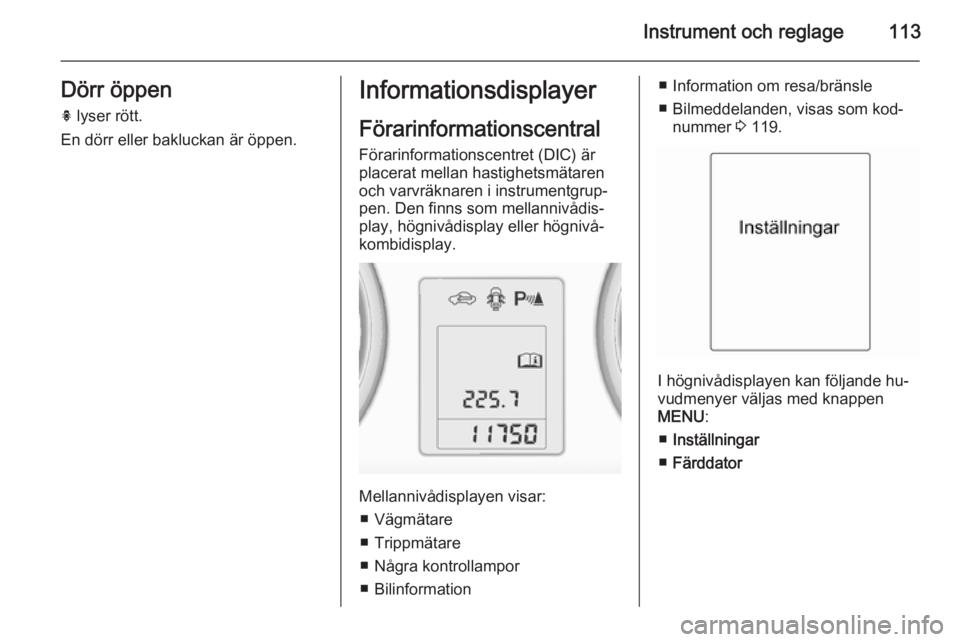

Instrument och reglage113Dörr öppenh lyser rött.
En dörr eller bakluckan är öppen.Informationsdisplayer
Förarinformationscentral
Förarinformationscentret (DIC) är
placerat mellan hastighetsmätaren
och varvräknaren i instrumentgrup‐
pen. Den finns som mellannivådis‐
play, högnivådisplay eller högnivå‐
kombidisplay.
Mellannivådisplayen visar:
■ Vägmätare
■ Trippmätare
■ Några kontrollampor
■ Bilinformation
■ Information om resa/bränsle
■ Bilmeddelanden, visas som kod‐ nummer 3 119.
I högnivådisplayen kan följande hu‐
vudmenyer väljas med knappen
MENU :
■ Inställningar
■ Färddator

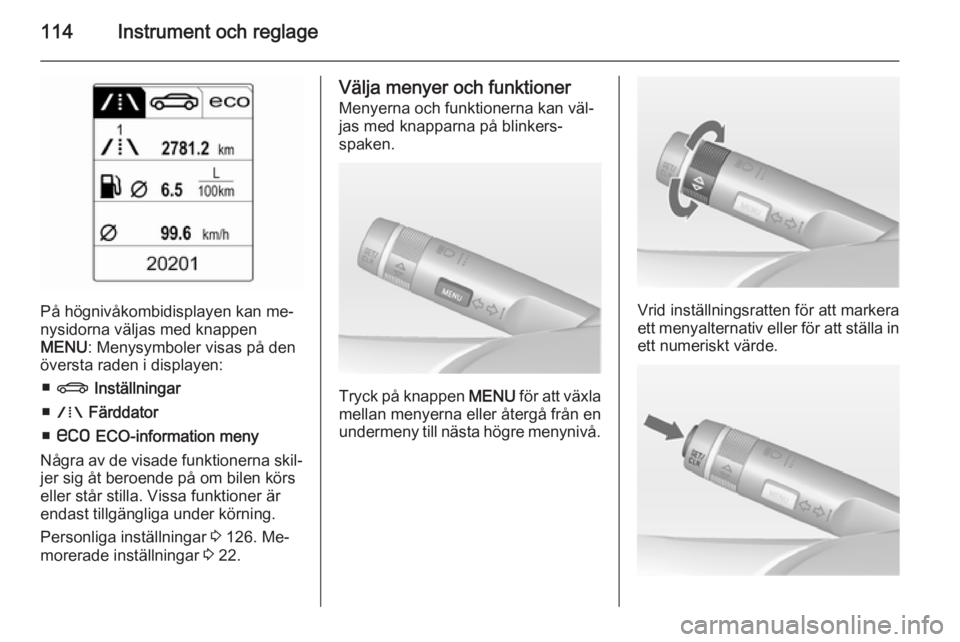

114Instrument och reglage
På högnivåkombidisplayen kan me‐
nysidorna väljas med knappen
MENU : Menysymboler visas på den
översta raden i displayen:
■ X Inställningar
■ W Färddator
■ s ECO-information meny
Några av de visade funktionerna skil‐
jer sig åt beroende på om bilen körs
eller står stilla. Vissa funktioner är
endast tillgängliga under körning.
Personliga inställningar 3 126. Me‐
morerade inställningar 3 22.
Välja menyer och funktioner
Menyerna och funktionerna kan väl‐
jas med knapparna på blinkers‐
spaken.
Tryck på knappen MENU för att växla
mellan menyerna eller återgå från en
undermeny till nästa högre menynivå.
Vrid inställningsratten för att markera
ett menyalternativ eller för att ställa in
ett numeriskt värde.

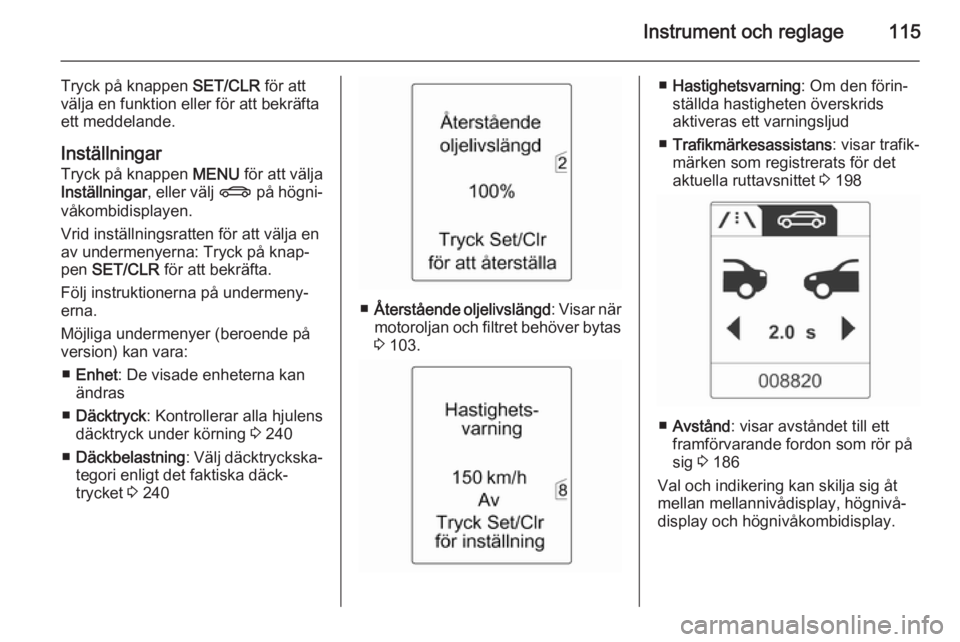

Instrument och reglage115
Tryck på knappen SET/CLR för att
välja en funktion eller för att bekräfta
ett meddelande.
Inställningar Tryck på knappen MENU för att välja
Inställningar , eller välj X på högni‐
våkombidisplayen.
Vrid inställningsratten för att välja en
av undermenyerna: Tryck på knap‐
pen SET/CLR för att bekräfta.
Följ instruktionerna på undermeny‐
erna.
Möjliga undermenyer (beroende på
version) kan vara:
■ Enhet : De visade enheterna kan
ändras
■ Däcktryck : Kontrollerar alla hjulens
däcktryck under körning 3 240
■ Däckbelastning : Välj däcktryckska‐
tegori enligt det faktiska däck‐
trycket 3 240
■ Återstående oljelivslängd : Visar när
motoroljan och filtret behöver bytas 3 103.
■ Hastighetsvarning : Om den förin‐
ställda hastigheten överskrids
aktiveras ett varningsljud
■ Trafikmärkesassistans : visar trafik‐
märken som registrerats för det
aktuella ruttavsnittet 3 198
■ Avstånd : visar avståndet till ett
framförvarande fordon som rör på
sig 3 186
Val och indikering kan skilja sig åt mellan mellannivådisplay, högnivå‐
display och högnivåkombidisplay.

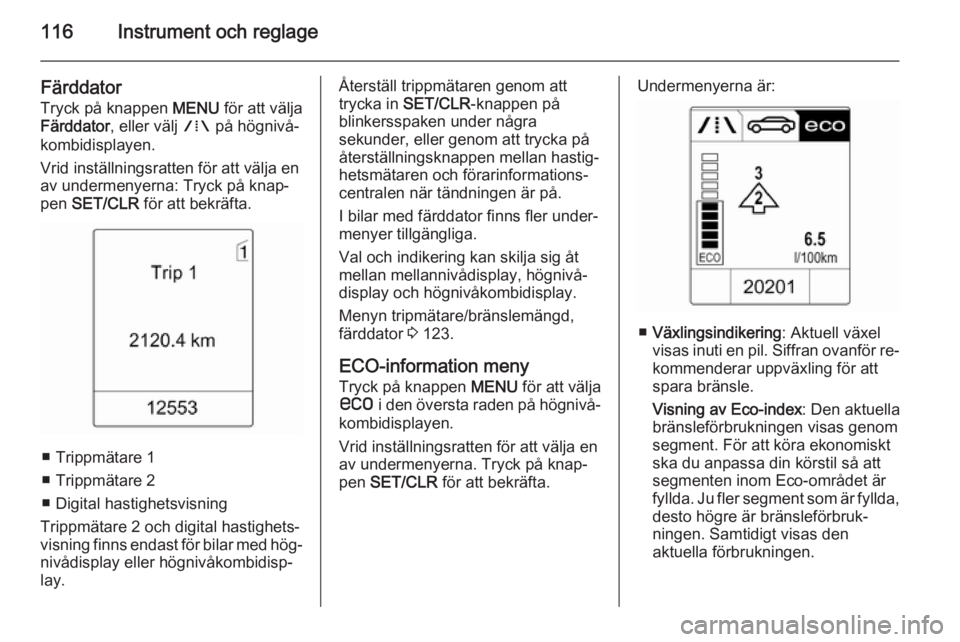

116Instrument och reglage
Färddator
Tryck på knappen MENU för att välja
Färddator , eller välj W på högnivå‐
kombidisplayen.
Vrid inställningsratten för att välja en
av undermenyerna: Tryck på knap‐
pen SET/CLR för att bekräfta.
■ Trippmätare 1
■ Trippmätare 2
■ Digital hastighetsvisning
Trippmätare 2 och digital hastighets‐
visning finns endast för bilar med hög‐
nivådisplay eller högnivåkombidisp‐
lay.
Återställ trippmätaren genom att
trycka in SET/CLR -knappen på
blinkersspaken under några
sekunder, eller genom att trycka på
återställningsknappen mellan hastig‐
hetsmätaren och förarinformations‐
centralen när tändningen är på.
I bilar med färddator finns fler under‐ menyer tillgängliga.
Val och indikering kan skilja sig åt
mellan mellannivådisplay, högnivå‐
display och högnivåkombidisplay.
Menyn tripmätare/bränslemängd,
färddator 3 123.
ECO-information meny
Tryck på knappen MENU för att välja
s i den översta raden på högnivå‐
kombidisplayen.
Vrid inställningsratten för att välja en
av undermenyerna. Tryck på knap‐
pen SET/CLR för att bekräfta.Undermenyerna är:
■Växlingsindikering : Aktuell växel
visas inuti en pil. Siffran ovanför re‐
kommenderar uppväxling för att spara bränsle.
Visning av Eco-index : Den aktuella
bränsleförbrukningen visas genom
segment. För att köra ekonomiskt
ska du anpassa din körstil så att
segmenten inom Eco-området är
fyllda. Ju fler segment som är fyllda, desto högre är bränsleförbruk‐
ningen. Samtidigt visas den
aktuella förbrukningen.

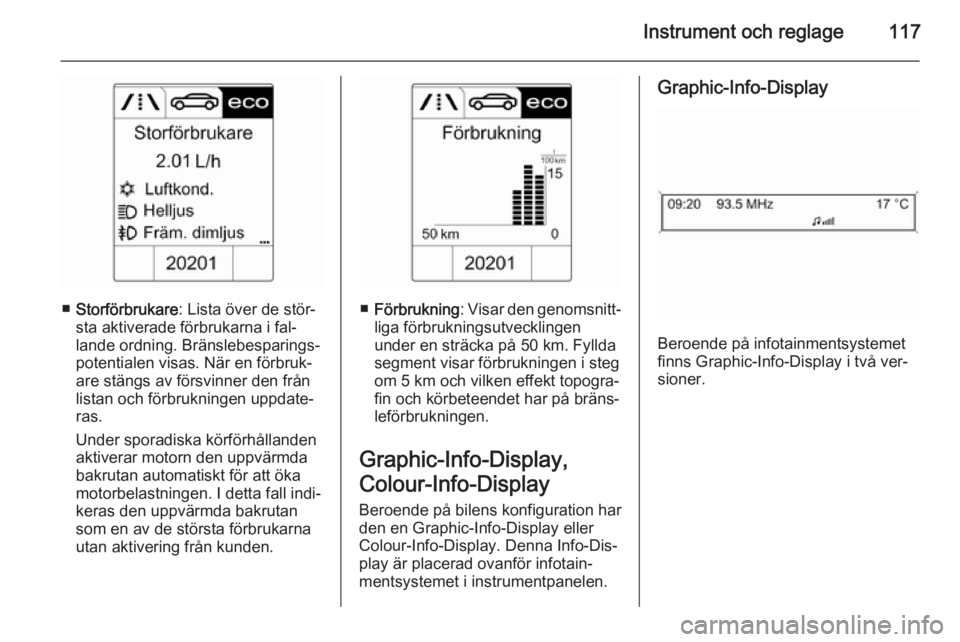

Instrument och reglage117
■Storförbrukare : Lista över de stör‐
sta aktiverade förbrukarna i fal‐
lande ordning. Bränslebesparings‐
potentialen visas. När en förbruk‐
are stängs av försvinner den från
listan och förbrukningen uppdate‐
ras.
Under sporadiska körförhållanden
aktiverar motorn den uppvärmda
bakrutan automatiskt för att öka
motorbelastningen. I detta fall indi‐
keras den uppvärmda bakrutan
som en av de största förbrukarna utan aktivering från kunden.■ Förbrukning : Visar den genomsnitt‐
liga förbrukningsutvecklingen
under en sträcka på 50 km. Fyllda
segment visar förbrukningen i steg
om 5 km och vilken effekt topogra‐ fin och körbeteendet har på bräns‐
leförbrukningen.

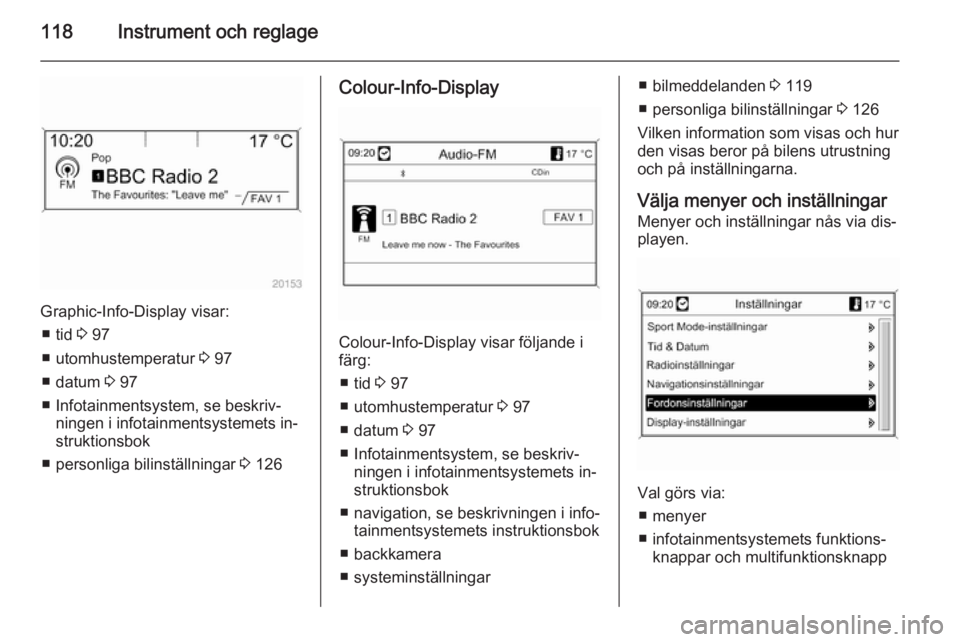

Graphic-Info-Display,
Colour-Info-Display
Beroende på bilens konfiguration har
den en Graphic-Info-Display eller
Colour-Info-Display. Denna Info-Dis‐ play är placerad ovanför infotain‐
mentsystemet i instrumentpanelen.
Graphic-Info-Display
Beroende på infotainmentsystemet
finns Graphic-Info-Display i två ver‐
sioner.

118Instrument och reglage
Graphic-Info-Display visar:■ tid 3 97
■ utomhustemperatur 3 97
■ datum 3 97
■ Infotainmentsystem, se beskriv‐ ningen i infotainmentsystemets in‐
struktionsbok
■ personliga bilinställningar 3 126
Colour-Info-Display
Colour-Info-Display visar följande i
färg:
■ tid 3 97
■ utomhustemperatur 3 97
■ datum 3 97
■ Infotainmentsystem, se beskriv‐ ningen i infotainmentsystemets in‐
struktionsbok
■ navigation, se beskrivningen i info‐ tainmentsystemets instruktionsbok
■ backkamera
■ systeminställningar
■ bilmeddelanden 3 119
■ personliga bilinställningar 3 126
Vilken information som visas och hur
den visas beror på bilens utrustning
och på inställningarna.
Välja menyer och inställningar
Menyer och inställningar nås via dis‐
playen.
Val görs via:
■ menyer
■ infotainmentsystemets funktions‐ knappar och multifunktionsknapp
