OPEL ZAFIRA C 2014.5 Instruktionsbok

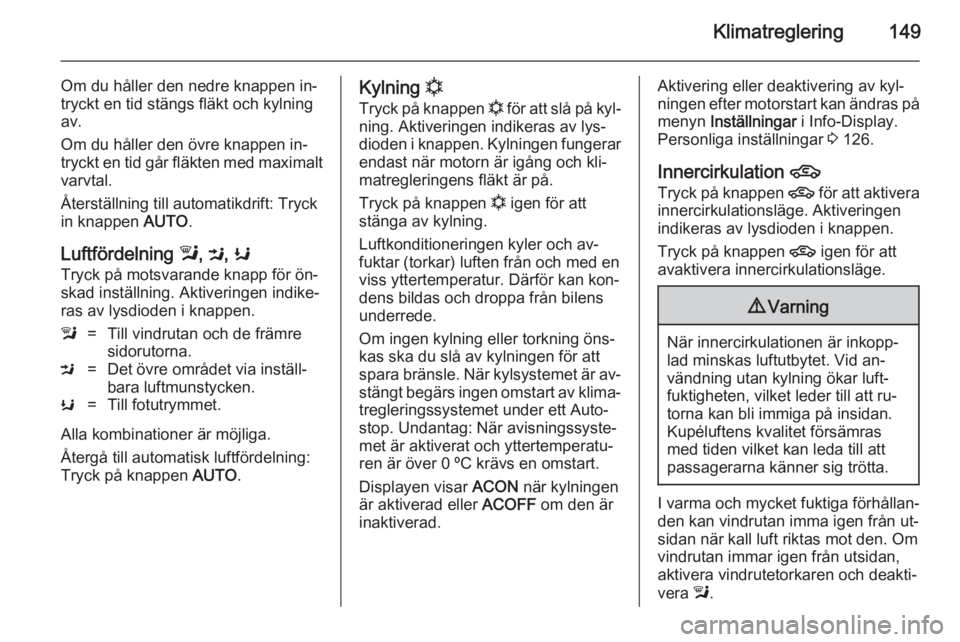

Klimatreglering149
Om du håller den nedre knappen in‐
tryckt en tid stängs fläkt och kylning av.
Om du håller den övre knappen in‐
tryckt en tid går fläkten med maximalt varvtal.
Återställning till automatikdrift: Tryck
in knappen AUTO.
Luftfördelning l, M , K
Tryck på motsvarande knapp för ön‐
skad inställning. Aktiveringen indike‐
ras av lysdioden i knappen.l=Till vindrutan och de främre
sidorutorna.M=Det övre området via inställ‐
bara luftmunstycken.K=Till fotutrymmet.
Alla kombinationer är möjliga.
Återgå till automatisk luftfördelning:
Tryck på knappen AUTO.
Kylning n
Tryck på knappen n för att slå på kyl‐
ning. Aktiveringen indikeras av lys‐ dioden i knappen. Kylningen fungerar endast när motorn är igång och kli‐
matregleringens fläkt är på.
Tryck på knappen n igen för att
stänga av kylning.
Luftkonditioneringen kyler och av‐
fuktar (torkar) luften från och med en viss yttertemperatur. Därför kan kon‐
dens bildas och droppa från bilens
underrede.
Om ingen kylning eller torkning öns‐
kas ska du slå av kylningen för att spara bränsle. När kylsystemet är av‐
stängt begärs ingen omstart av klima‐
tregleringssystemet under ett Auto‐
stop. Undantag: När avisningssyste‐
met är aktiverat och yttertemperatu‐
ren är över 0 ºC krävs en omstart.
Displayen visar ACON när kylningen
är aktiverad eller ACOFF om den är
inaktiverad.Aktivering eller deaktivering av kyl‐
ningen efter motorstart kan ändras på menyn Inställningar i Info-Display.
Personliga inställningar 3 126.
Innercirkulation 4
Tryck på knappen 4 för att aktivera
innercirkulationsläge. Aktiveringen indikeras av lysdioden i knappen.
Tryck på knappen 4 igen för att
avaktivera innercirkulationsläge.9 Varning
När innercirkulationen är inkopp‐
lad minskas luftutbytet. Vid an‐
vändning utan kylning ökar luft‐
fuktigheten, vilket leder till att ru‐
torna kan bli immiga på insidan.
Kupéluftens kvalitet försämras
med tiden vilket kan leda till att
passagerarna känner sig trötta.
I varma och mycket fuktiga förhållan‐
den kan vindrutan imma igen från ut‐
sidan när kall luft riktas mot den. Om
vindrutan immar igen från utsidan,
aktivera vindrutetorkaren och deakti‐
vera l.

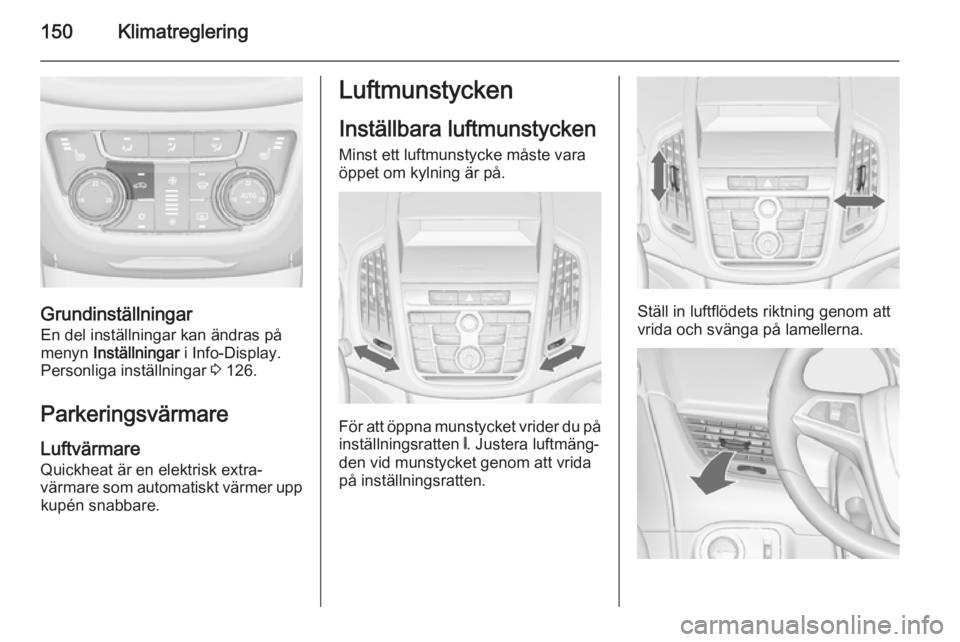

150Klimatreglering
GrundinställningarEn del inställningar kan ändras på
menyn Inställningar i Info-Display.
Personliga inställningar 3 126.
Parkeringsvärmare
Luftvärmare
Quickheat är en elektrisk extra‐
värmare som automatiskt värmer upp kupén snabbare.
Luftmunstycken
Inställbara luftmunstycken
Minst ett luftmunstycke måste vara
öppet om kylning är på.
För att öppna munstycket vrider du på inställningsratten B. Justera luftmäng‐
den vid munstycket genom att vrida
på inställningsratten.
Ställ in luftflödets riktning genom att vrida och svänga på lamellerna.

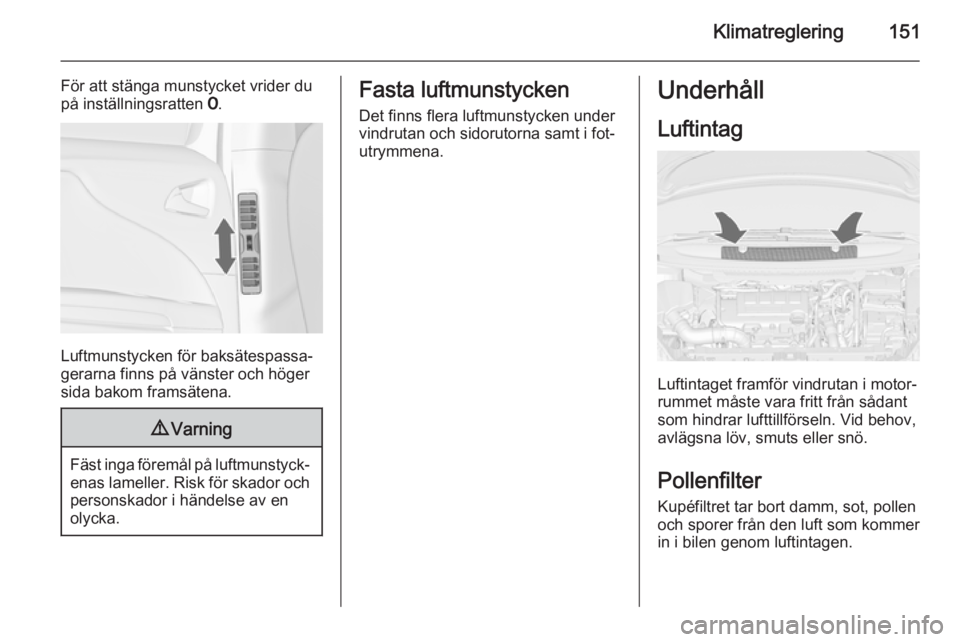

Klimatreglering151
För att stänga munstycket vrider du
på inställningsratten 7.
Luftmunstycken för baksätespassa‐
gerarna finns på vänster och höger sida bakom framsätena.
9 Varning
Fäst inga föremål på luftmunstyck‐
enas lameller. Risk för skador och
personskador i händelse av en
olycka.
Fasta luftmunstycken
Det finns flera luftmunstycken under
vindrutan och sidorutorna samt i fot‐
utrymmena.Underhåll
Luftintag
Luftintaget framför vindrutan i motor‐
rummet måste vara fritt från sådant
som hindrar lufttillförseln. Vid behov,
avlägsna löv, smuts eller snö.
Pollenfilter Kupéfiltret tar bort damm, sot, pollen
och sporer från den luft som kommer
in i bilen genom luftintagen.

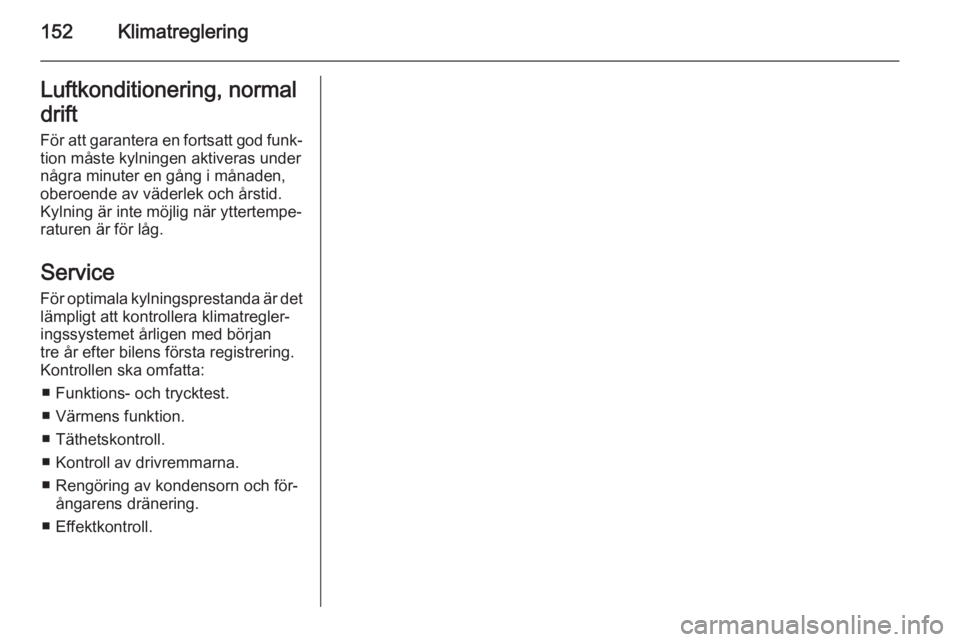

152KlimatregleringLuftkonditionering, normal
drift För att garantera en fortsatt god funk‐
tion måste kylningen aktiveras under
några minuter en gång i månaden,
oberoende av väderlek och årstid.
Kylning är inte möjlig när yttertempe‐
raturen är för låg.
Service
För optimala kylningsprestanda är det
lämpligt att kontrollera klimatregler‐
ingssystemet årligen med början tre år efter bilens första registrering.
Kontrollen ska omfatta:
■ Funktions- och trycktest.
■ Värmens funktion.
■ Täthetskontroll.
■ Kontroll av drivremmarna.
■ Rengöring av kondensorn och för‐ ångarens dränering.
■ Effektkontroll.

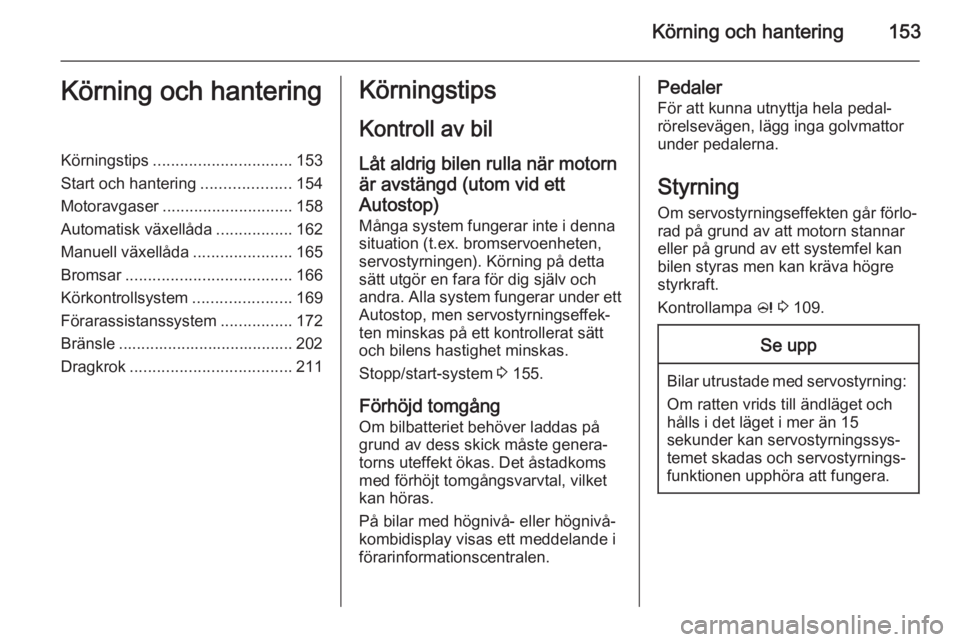

Körning och hantering153Körning och hanteringKörningstips............................... 153
Start och hantering ....................154
Motoravgaser ............................. 158
Automatisk växellåda .................162
Manuell växellåda ......................165
Bromsar ..................................... 166
Körkontrollsystem ......................169
Förarassistanssystem ................172
Bränsle ....................................... 202
Dragkrok .................................... 211Körningstips
Kontroll av bil
Låt aldrig bilen rulla när motorn
är avstängd (utom vid ett
Autostop) Många system fungerar inte i denna
situation (t.ex. bromservoenheten,
servostyrningen). Körning på detta
sätt utgör en fara för dig själv och
andra. Alla system fungerar under ett
Autostop, men servostyrningseffek‐
ten minskas på ett kontrollerat sätt
och bilens hastighet minskas.
Stopp/start-system 3 155.
Förhöjd tomgång
Om bilbatteriet behöver laddas på grund av dess skick måste genera‐
torns uteffekt ökas. Det åstadkoms
med förhöjt tomgångsvarvtal, vilket
kan höras.
På bilar med högnivå- eller högnivå‐
kombidisplay visas ett meddelande i
förarinformationscentralen.Pedaler
För att kunna utnyttja hela pedal‐
rörelsevägen, lägg inga golvmattor
under pedalerna.
Styrning
Om servostyrningseffekten går förlo‐
rad på grund av att motorn stannar
eller på grund av ett systemfel kan
bilen styras men kan kräva högre
styrkraft.
Kontrollampa c 3 109.Se upp
Bilar utrustade med servostyrning:
Om ratten vrids till ändläget ochhålls i det läget i mer än 15
sekunder kan servostyrningssys‐
temet skadas och servostyrnings‐
funktionen upphöra att fungera.

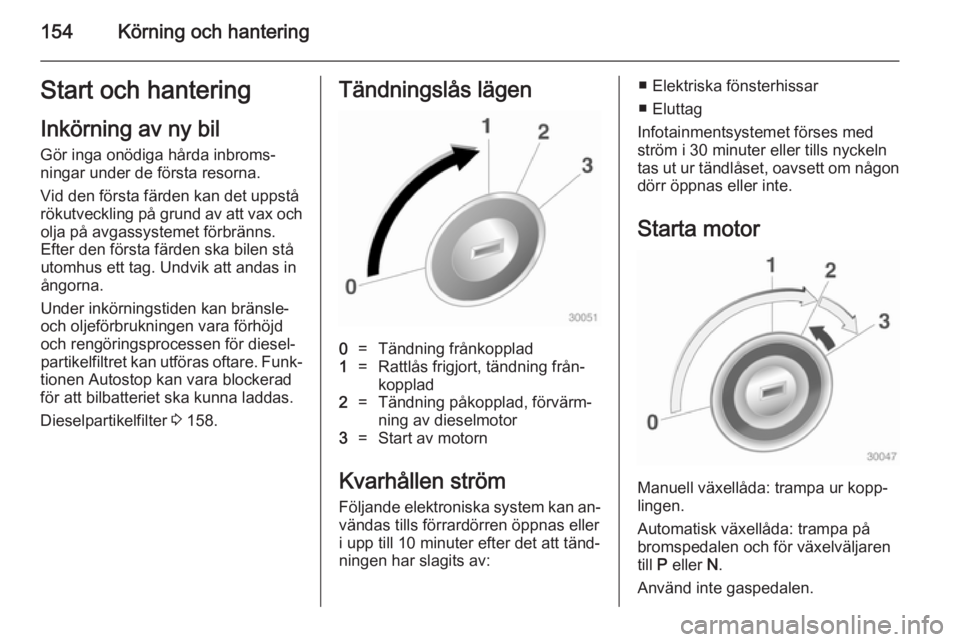

154Körning och hanteringStart och hanteringInkörning av ny bil
Gör inga onödiga hårda inbroms‐
ningar under de första resorna.
Vid den första färden kan det uppstå rökutveckling på grund av att vax och olja på avgassystemet förbränns.
Efter den första färden ska bilen stå utomhus ett tag. Undvik att andas in
ångorna.
Under inkörningstiden kan bränsle-
och oljeförbrukningen vara förhöjd
och rengöringsprocessen för diesel‐
partikelfiltret kan utföras oftare. Funk‐
tionen Autostop kan vara blockerad
för att bilbatteriet ska kunna laddas.
Dieselpartikelfilter 3 158.Tändningslås lägen0=Tändning frånkopplad1=Rattlås frigjort, tändning från‐
kopplad2=Tändning påkopplad, förvärm‐
ning av dieselmotor3=Start av motorn
Kvarhållen ström
Följande elektroniska system kan an‐vändas tills förrardörren öppnas eller
i upp till 10 minuter efter det att tänd‐
ningen har slagits av:
■ Elektriska fönsterhissar
■ Eluttag
Infotainmentsystemet förses med
ström i 30 minuter eller tills nyckeln
tas ut ur tändlåset, oavsett om någon
dörr öppnas eller inte.
Starta motor
Manuell växellåda: trampa ur kopp‐
lingen.
Automatisk växellåda: trampa på
bromspedalen och för växelväljaren
till P eller N.
Använd inte gaspedalen.

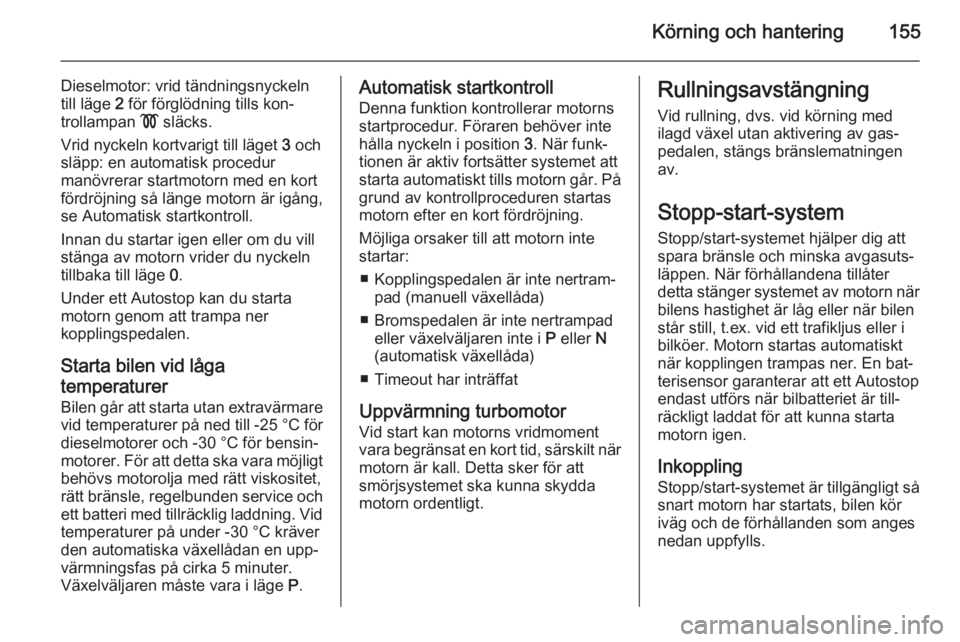

Körning och hantering155
Dieselmotor: vrid tändningsnyckeln
till läge 2 för förglödning tills kon‐
trollampan ! släcks.
Vrid nyckeln kortvarigt till läget 3 och
släpp: en automatisk procedur
manövrerar startmotorn med en kort
fördröjning så länge motorn är igång,
se Automatisk startkontroll.
Innan du startar igen eller om du vill
stänga av motorn vrider du nyckeln
tillbaka till läge 0.
Under ett Autostop kan du starta
motorn genom att trampa ner
kopplingspedalen.
Starta bilen vid låga
temperaturer
Bilen går att starta utan extravärmare vid temperaturer på ned till -25 °C för
dieselmotorer och -30 °C för bensin‐
motorer. För att detta ska vara möjligt
behövs motorolja med rätt viskositet,
rätt bränsle, regelbunden service och
ett batteri med tillräcklig laddning. Vid
temperaturer på under -30 °C kräver
den automatiska växellådan en upp‐
värmningsfas på cirka 5 minuter.
Växelväljaren måste vara i läge P.Automatisk startkontroll
Denna funktion kontrollerar motorns
startprocedur. Föraren behöver inte
hålla nyckeln i position 3. När funk‐
tionen är aktiv fortsätter systemet att
starta automatiskt tills motorn går. På grund av kontrollproceduren startas
motorn efter en kort fördröjning.
Möjliga orsaker till att motorn inte
startar:
■ Kopplingspedalen är inte nertram‐ pad (manuell växellåda)
■ Bromspedalen är inte nertrampad eller växelväljaren inte i P eller N
(automatisk växellåda)
■ Timeout har inträffat
Uppvärmning turbomotor Vid start kan motorns vridmoment
vara begränsat en kort tid, särskilt när
motorn är kall. Detta sker för att
smörjsystemet ska kunna skydda
motorn ordentligt.Rullningsavstängning
Vid rullning, dvs. vid körning med
ilagd växel utan aktivering av gas‐
pedalen, stängs bränslematningen
av.
Stopp-start-system Stopp/start-systemet hjälper dig attspara bränsle och minska avgasuts‐
läppen. När förhållandena tillåter
detta stänger systemet av motorn när bilens hastighet är låg eller när bilen
står still, t.ex. vid ett trafikljus eller i
bilköer. Motorn startas automatiskt
när kopplingen trampas ner. En bat‐
terisensor garanterar att ett Autostop endast utförs när bilbatteriet är till‐
räckligt laddat för att kunna starta
motorn igen.
Inkoppling
Stopp/start-systemet är tillgängligt så
snart motorn har startats, bilen kör
iväg och de förhållanden som anges
nedan uppfylls.

156Körning och hantering

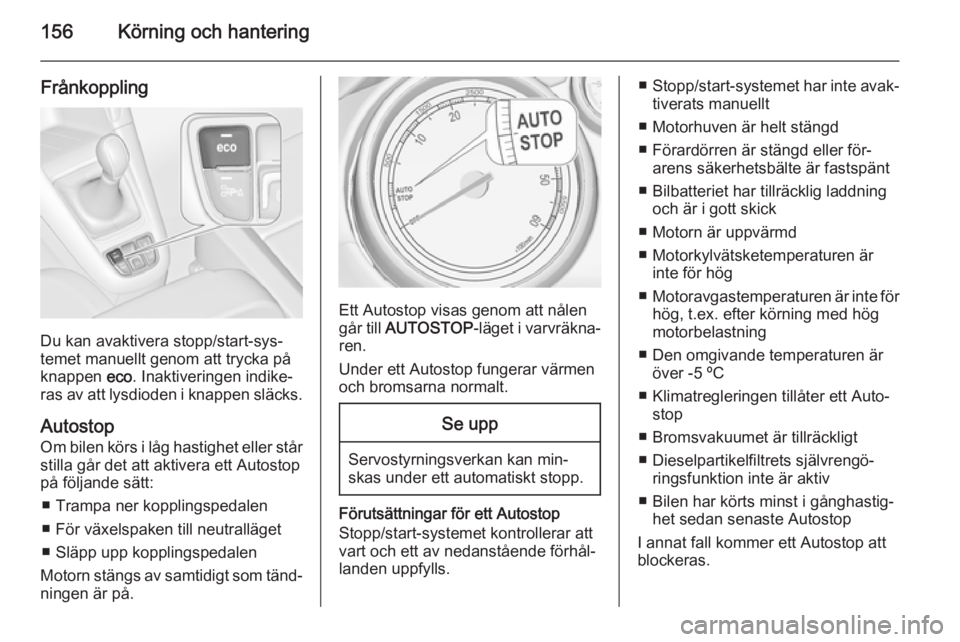

Frånkoppling
Du kan avaktivera stopp/start-sys‐
temet manuellt genom att trycka på
knappen eco. Inaktiveringen indike‐
ras av att lysdioden i knappen släcks.
Autostop
Om bilen körs i låg hastighet eller står
stilla går det att aktivera ett Autostop
på följande sätt:
■ Trampa ner kopplingspedalen
■ För växelspaken till neutralläget
■ Släpp upp kopplingspedalen
Motorn stängs av samtidigt som tänd‐ ningen är på.
Ett Autostop visas genom att nålen
går till AUTOSTOP -läget i varvräkna‐
ren.
Under ett Autostop fungerar värmen
och bromsarna normalt.
Se upp
Servostyrningsverkan kan min‐
skas under ett automatiskt stopp.
Förutsättningar för ett Autostop
Stopp/start-systemet kontrollerar att
vart och ett av nedanstående förhål‐
landen uppfylls.
■ Stopp/start-systemet har inte avak‐
tiverats manuellt
■ Motorhuven är helt stängd
■ Förardörren är stängd eller för‐ arens säkerhetsbälte är fastspänt
■ Bilbatteriet har tillräcklig laddning och är i gott skick
■ Motorn är uppvärmd
■ Motorkylvätsketemperaturen är inte för hög
■ Motoravgastemperaturen är inte för
hög, t.ex. efter körning med hög
motorbelastning
■ Den omgivande temperaturen är över -5 ºC
■ Klimatregleringen tillåter ett Auto‐ stop
■ Bromsvakuumet är tillräckligt
■ Dieselpartikelfiltrets självrengö‐ ringsfunktion inte är aktiv
■ Bilen har körts minst i gånghastig‐ het sedan senaste Autostop
I annat fall kommer ett Autostop att
blockeras.

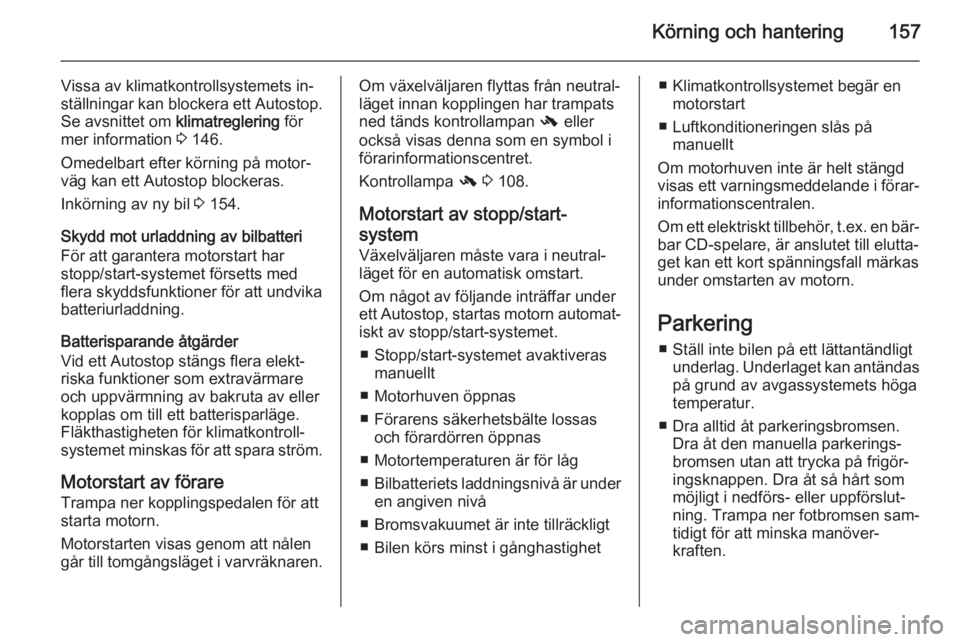

Körning och hantering157
Vissa av klimatkontrollsystemets in‐
ställningar kan blockera ett Autostop. Se avsnittet om klimatreglering för
mer information 3 146.
Omedelbart efter körning på motor‐
väg kan ett Autostop blockeras.
Inkörning av ny bil 3 154.
Skydd mot urladdning av bilbatteri
För att garantera motorstart har
stopp/start-systemet försetts med
flera skyddsfunktioner för att undvika
batteriurladdning.
Batterisparande åtgärder
Vid ett Autostop stängs flera elekt‐ riska funktioner som extravärmare
och uppvärmning av bakruta av eller
kopplas om till ett batterisparläge.
Fläkthastigheten för klimatkontroll‐
systemet minskas för att spara ström.
Motorstart av förare Trampa ner kopplingspedalen för att
starta motorn.
Motorstarten visas genom att nålen
går till tomgångsläget i varvräknaren.Om växelväljaren flyttas från neutral‐
läget innan kopplingen har trampats
ned tänds kontrollampan - eller
också visas denna som en symbol i
förarinformationscentret.
Kontrollampa - 3 108.
Motorstart av stopp/start-
system Växelväljaren måste vara i neutral‐läget för en automatisk omstart.
Om något av följande inträffar under ett Autostop, startas motorn automat‐
iskt av stopp/start-systemet.
■ Stopp/start-systemet avaktiveras manuellt
■ Motorhuven öppnas
■ Förarens säkerhetsbälte lossas och förardörren öppnas
■ Motortemperaturen är för låg
■ Bilbatteriets laddningsnivå är under
en angiven nivå
■ Bromsvakuumet är inte tillräckligt
■ Bilen körs minst i gånghastighet■ Klimatkontrollsystemet begär en motorstart
■ Luftkonditioneringen slås på manuellt
Om motorhuven inte är helt stängd
visas ett varningsmeddelande i förar‐
informationscentralen.
Om ett elektriskt tillbehör, t.ex. en bär‐
bar CD-spelare, är anslutet till elutta‐
get kan ett kort spänningsfall märkas
under omstarten av motorn.
Parkering ■ Ställ inte bilen på ett lättantändligt underlag. Underlaget kan antändaspå grund av avgassystemets högatemperatur.
■ Dra alltid åt parkeringsbromsen. Dra åt den manuella parkerings‐
bromsen utan att trycka på frigör‐
ingsknappen. Dra åt så hårt som
möjligt i nedförs- eller uppförslut‐
ning. Trampa ner fotbromsen sam‐
tidigt för att minska manöver‐
kraften.

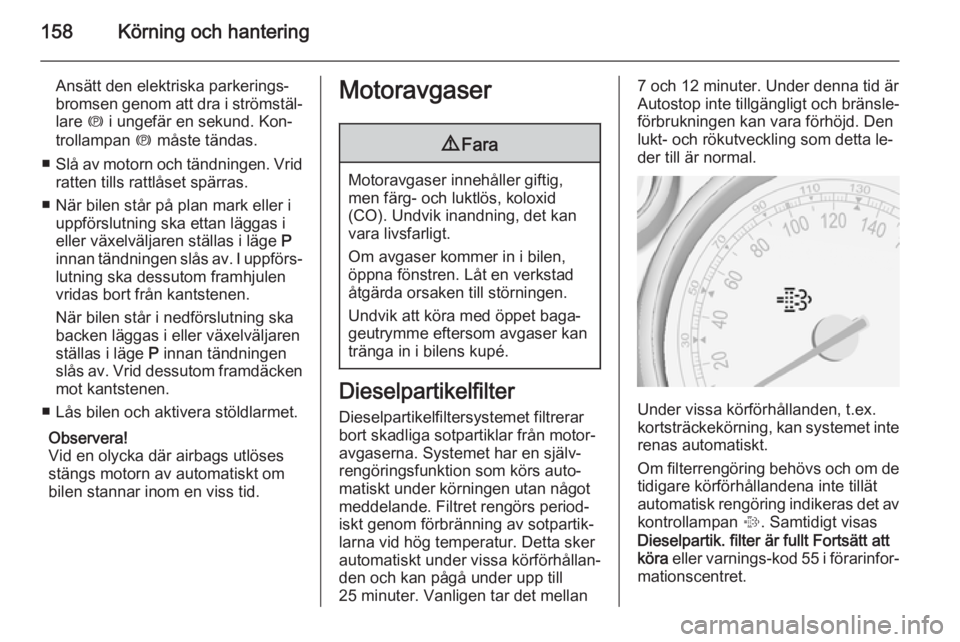

158Körning och hantering
Ansätt den elektriska parkerings‐
bromsen genom att dra i strömstäl‐ lare m i ungefär en sekund. Kon‐
trollampan m måste tändas.
■ Slå av motorn och tändningen. Vrid
ratten tills rattlåset spärras.
■ När bilen står på plan mark eller i uppförslutning ska ettan läggas i
eller växelväljaren ställas i läge P
innan tändningen slås av. I uppförs‐ lutning ska dessutom framhjulen
vridas bort från kantstenen.
När bilen står i nedförslutning ska
backen läggas i eller växelväljaren
ställas i läge P innan tändningen
slås av. Vrid dessutom framdäcken mot kantstenen.
■ Lås bilen och aktivera stöldlarmet.
Observera!
Vid en olycka där airbags utlöses
stängs motorn av automatiskt om
bilen stannar inom en viss tid.Motoravgaser9 Fara
Motoravgaser innehåller giftig,
men färg- och luktlös, koloxid
(CO). Undvik inandning, det kan
vara livsfarligt.
Om avgaser kommer in i bilen,
öppna fönstren. Låt en verkstad
åtgärda orsaken till störningen.
Undvik att köra med öppet baga‐
geutrymme eftersom avgaser kan
tränga in i bilens kupé.
Dieselpartikelfilter
Dieselpartikelfiltersystemet filtrerar
bort skadliga sotpartiklar från motor‐
avgaserna. Systemet har en själv‐
rengöringsfunktion som körs auto‐
matiskt under körningen utan något
meddelande. Filtret rengörs period‐
iskt genom förbränning av sotpartik‐
larna vid hög temperatur. Detta sker
automatiskt under vissa körförhållan‐
den och kan pågå under upp till
25 minuter. Vanligen tar det mellan
7 och 12 minuter. Under denna tid är
Autostop inte tillgängligt och bränsle‐
förbrukningen kan vara förhöjd. Den
lukt- och rökutveckling som detta le‐
der till är normal.
Under vissa körförhållanden, t.ex.
kortsträckekörning, kan systemet inte renas automatiskt.
Om filterrengöring behövs och om de tidigare körförhållandena inte tillät
automatisk rengöring indikeras det av
kontrollampan %. Samtidigt visas
Dieselpartik. filter är fullt Fortsätt att
köra eller varnings-kod 55 i förarinfor‐
mationscentret.
