OPEL ZAFIRA C 2014.5 Instruktionsbok

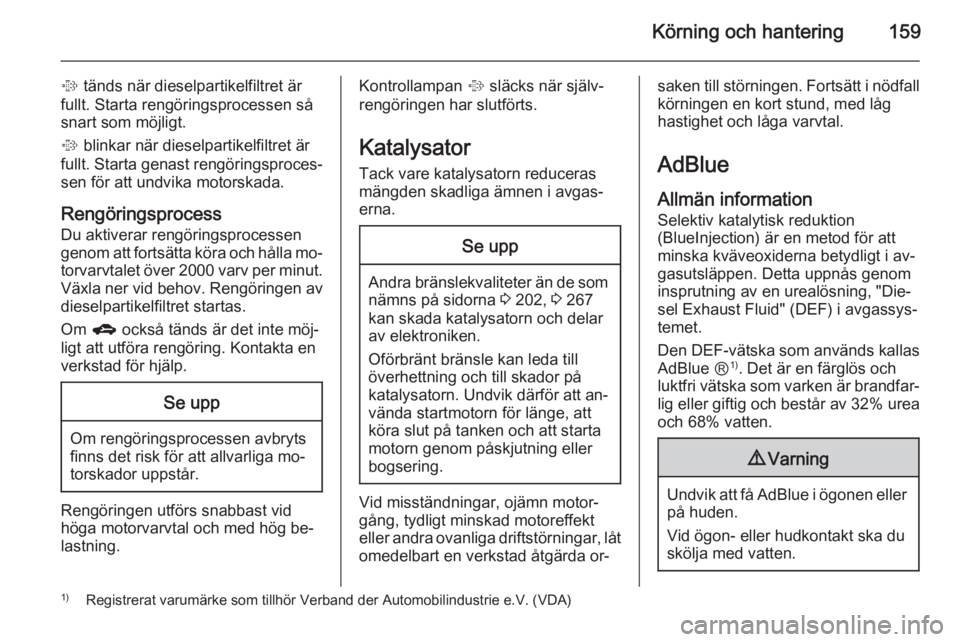

Körning och hantering159
% tänds när dieselpartikelfiltret är
fullt. Starta rengöringsprocessen så
snart som möjligt.
% blinkar när dieselpartikelfiltret är
fullt. Starta genast rengöringsproces‐ sen för att undvika motorskada.
Rengöringsprocess
Du aktiverar rengöringsprocessen
genom att fortsätta köra och hålla mo‐ torvarvtalet över 2000 varv per minut.
Växla ner vid behov. Rengöringen av
dieselpartikelfiltret startas.
Om g också tänds är det inte möj‐
ligt att utföra rengöring. Kontakta en
verkstad för hjälp.Se upp
Om rengöringsprocessen avbryts
finns det risk för att allvarliga mo‐
torskador uppstår.
Rengöringen utförs snabbast vid
höga motorvarvtal och med hög be‐
lastning.
Kontrollampan % släcks när själv‐
rengöringen har slutförts.
Katalysator Tack vare katalysatorn reduceras
mängden skadliga ämnen i avgas‐
erna.Se upp
Andra bränslekvaliteter än de som nämns på sidorna 3 202, 3 267
kan skada katalysatorn och delar
av elektroniken.
Oförbränt bränsle kan leda till
överhettning och till skador på
katalysatorn. Undvik därför att an‐ vända startmotorn för länge, att
köra slut på tanken och att starta
motorn genom påskjutning eller
bogsering.
Vid misständningar, ojämn motor‐
gång, tydligt minskad motoreffekt
eller andra ovanliga driftstörningar, låt
omedelbart en verkstad åtgärda or‐
saken till störningen. Fortsätt i nödfall
körningen en kort stund, med låg
hastighet och låga varvtal.
AdBlueAllmän information
Selektiv katalytisk reduktion
(BlueInjection) är en metod för att
minska kväveoxiderna betydligt i av‐
gasutsläppen. Detta uppnås genom
insprutning av en urealösning, "Die‐
sel Exhaust Fluid" (DEF) i avgassys‐
temet.
Den DEF -vätska som används kallas
AdBlue Ⓡ 1)
. Det är en färglös och
luktfri vätska som varken är brandfar‐ lig eller giftig och består av 32% urea
och 68% vatten.9 Varning
Undvik att få AdBlue i ögonen eller
på huden.
Vid ögon- eller hudkontakt ska du
skölja med vatten.
1) Registrerat varumärke som tillhör Verband der Automobilindustrie e.V. (VDA)

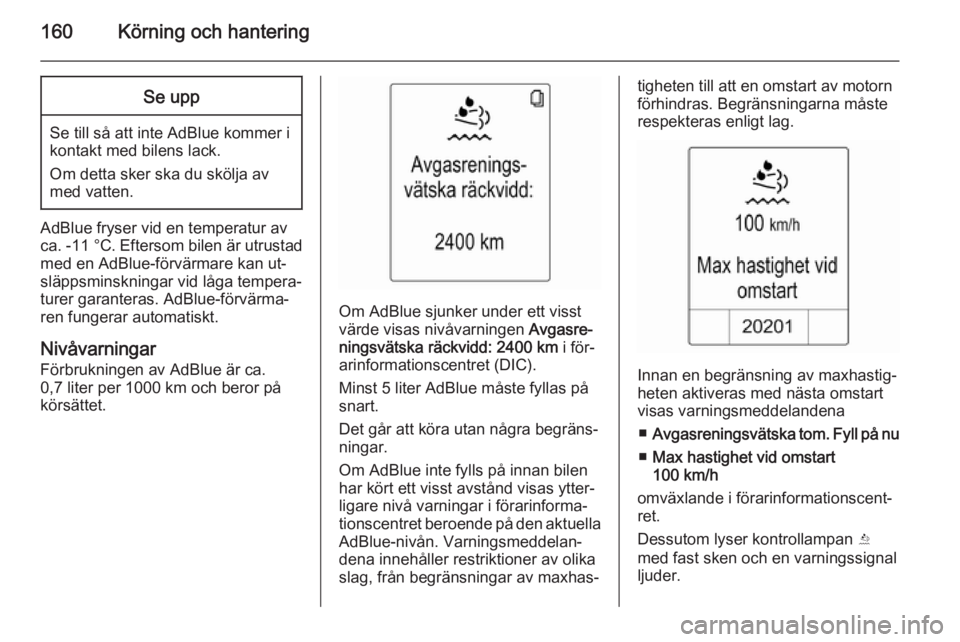

160Körning och hanteringSe upp
Se till så att inte AdBlue kommer i
kontakt med bilens lack.
Om detta sker ska du skölja av med vatten.
AdBlue fryser vid en temperatur av
ca. -11 °C . Eftersom bilen är utrustad
med en AdBlue-förvärmare kan ut‐
släppsminskningar vid låga tempera‐
turer garanteras. AdBlue-förvärma‐
ren fungerar automatiskt.
Nivåvarningar
Förbrukningen av AdBlue är ca.
0,7 liter per 1000 km och beror på
körsättet.
Om AdBlue sjunker under ett visst
värde visas nivåvarningen Avgasre‐
ningsvätska räckvidd: 2400 km i för‐
arinformationscentret (DIC).
Minst 5 liter AdBlue måste fyllas på snart.
Det går att köra utan några begräns‐
ningar.
Om AdBlue inte fylls på innan bilen
har kört ett visst avstånd visas ytter‐
ligare nivå varningar i förarinforma‐
tionscentret beroende på den aktuella
AdBlue-nivån. Varningsmeddelan‐
dena innehåller restriktioner av olika
slag, från begränsningar av maxhas‐
tigheten till att en omstart av motorn
förhindras. Begränsningarna måste
respekteras enligt lag.
Innan en begränsning av maxhastig‐
heten aktiveras med nästa omstart
visas varningsmeddelandena
■ Avgasreningsvätska tom. Fyll på nu
■ Max hastighet vid omstart
100 km/h
omväxlande i förarinformationscent‐ ret.
Dessutom lyser kontrollampan Y
med fast sken och en varningssignal
ljuder.

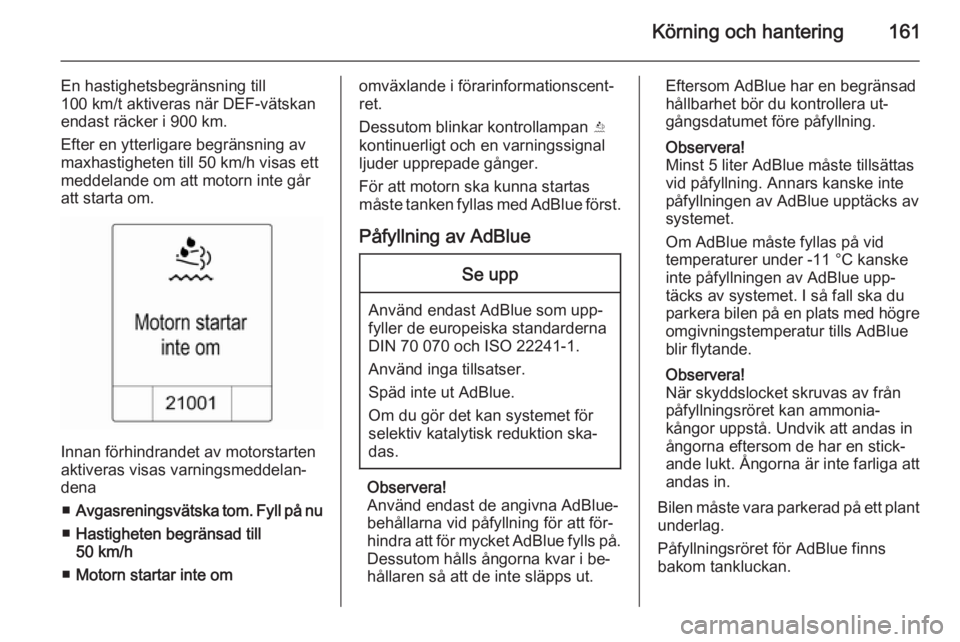

Körning och hantering161
En hastighetsbegränsning till
100 km/t aktiveras när DEF-vätskan
endast räcker i 900 km.
Efter en ytterligare begränsning av
maxhastigheten till 50 km/h visas ett
meddelande om att motorn inte går
att starta om.
Innan förhindrandet av motorstarten
aktiveras visas varningsmeddelan‐
dena
■ Avgasreningsvätska tom. Fyll på nu
■ Hastigheten begränsad till
50 km/h
■ Motorn startar inte om
omväxlande i förarinformationscent‐
ret.
Dessutom blinkar kontrollampan Y
kontinuerligt och en varningssignal
ljuder upprepade gånger.
För att motorn ska kunna startas
måste tanken fyllas med AdBlue först.
Påfyllning av AdBlueSe upp
Använd endast AdBlue som upp‐
fyller de europeiska standarderna
DIN 70 070 och ISO 22241-1.
Använd inga tillsatser.
Späd inte ut AdBlue.
Om du gör det kan systemet för
selektiv katalytisk reduktion ska‐
das.
Observera!
Använd endast de angivna AdBlue-
behållarna vid påfyllning för att för‐
hindra att för mycket AdBlue fylls på. Dessutom hålls ångorna kvar i be‐
hållaren så att de inte släpps ut.
Eftersom AdBlue har en begränsad
hållbarhet bör du kontrollera ut‐
gångsdatumet före påfyllning.
Observera!
Minst 5 liter AdBlue måste tillsättas
vid påfyllning. Annars kanske inte
påfyllningen av AdBlue upptäcks av
systemet.
Om AdBlue måste fyllas på vid
temperaturer under -11 °C kanske
inte påfyllningen av AdBlue upp‐
täcks av systemet. I så fall ska du
parkera bilen på en plats med högre
omgivningstemperatur tills AdBlue
blir flytande.
Observera!
När skyddslocket skruvas av från påfyllningsröret kan ammonia‐
kångor uppstå. Undvik att andas in
ångorna eftersom de har en stick‐
ande lukt. Ångorna är inte farliga att
andas in.
Bilen måste vara parkerad på ett plant
underlag.
Påfyllningsröret för AdBlue finns
bakom tankluckan.

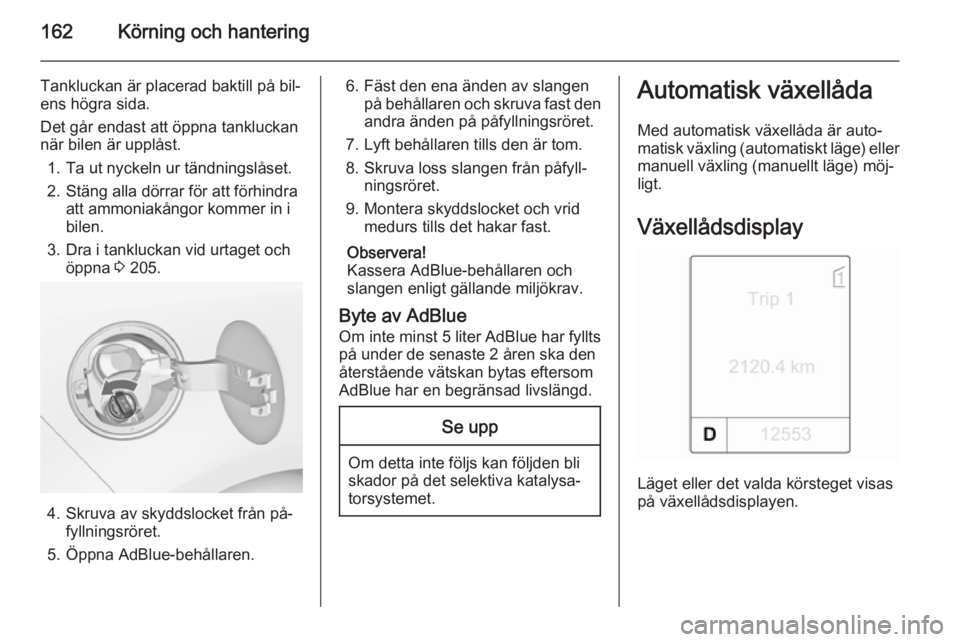

162Körning och hantering
Tankluckan är placerad baktill på bil‐
ens högra sida.
Det går endast att öppna tankluckan när bilen är upplåst.
1. Ta ut nyckeln ur tändningslåset.
2. Stäng alla dörrar för att förhindra att ammoniakångor kommer in i
bilen.
3. Dra i tankluckan vid urtaget och öppna 3 205.
4. Skruva av skyddslocket från på‐
fyllningsröret.
5. Öppna AdBlue-behållaren.
6. Fäst den ena änden av slangen på behållaren och skruva fast den
andra änden på påfyllningsröret.
7. Lyft behållaren tills den är tom.
8. Skruva loss slangen från påfyll‐ ningsröret.
9. Montera skyddslocket och vrid medurs tills det hakar fast.
Observera!
Kassera AdBlue-behållaren och
slangen enligt gällande miljökrav.
Byte av AdBlue Om inte minst 5 liter AdBlue har fyllts
på under de senaste 2 åren ska den
återstående vätskan bytas eftersom
AdBlue har en begränsad livslängd.Se upp
Om detta inte följs kan följden bli
skador på det selektiva katalysa‐
torsystemet.
Automatisk växellåda
Med automatisk växellåda är auto‐
matisk växling (automatiskt läge) eller manuell växling (manuellt läge) möj‐
ligt.
Växellådsdisplay
Läget eller det valda körsteget visas
på växellådsdisplayen.

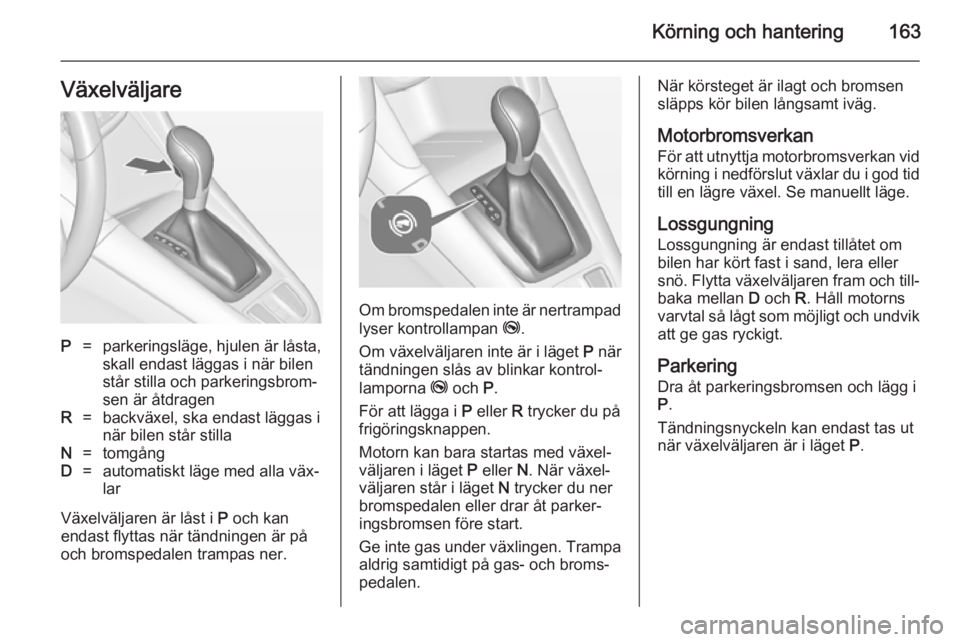

Körning och hantering163VäxelväljareP=parkeringsläge, hjulen är låsta,
skall endast läggas i när bilen
står stilla och parkeringsbrom‐
sen är åtdragenR=backväxel, ska endast läggas i
när bilen står stillaN=tomgångD=automatiskt läge med alla väx‐
lar
Växelväljaren är låst i P och kan
endast flyttas när tändningen är på och bromspedalen trampas ner.
Om bromspedalen inte är nertrampad
lyser kontrollampan j.
Om växelväljaren inte är i läget P när
tändningen slås av blinkar kontrol‐
lamporna j och P.
För att lägga i P eller R trycker du på
frigöringsknappen.
Motorn kan bara startas med växel‐
väljaren i läget P eller N. När växel‐
väljaren står i läget N trycker du ner
bromspedalen eller drar åt parker‐
ingsbromsen före start.
Ge inte gas under växlingen. Trampa
aldrig samtidigt på gas- och broms‐
pedalen.
När körsteget är ilagt och bromsen
släpps kör bilen långsamt iväg.
Motorbromsverkan För att utnyttja motorbromsverkan vid körning i nedförslut växlar du i god tid
till en lägre växel. Se manuellt läge.
Lossgungning
Lossgungning är endast tillåtet om
bilen har kört fast i sand, lera eller
snö. Flytta växelväljaren fram och till‐
baka mellan D och R. Håll motorns
varvtal så lågt som möjligt och undvik att ge gas ryckigt.
Parkering
Dra åt parkeringsbromsen och lägg i
P .
Tändningsnyckeln kan endast tas ut
när växelväljaren är i läget P.

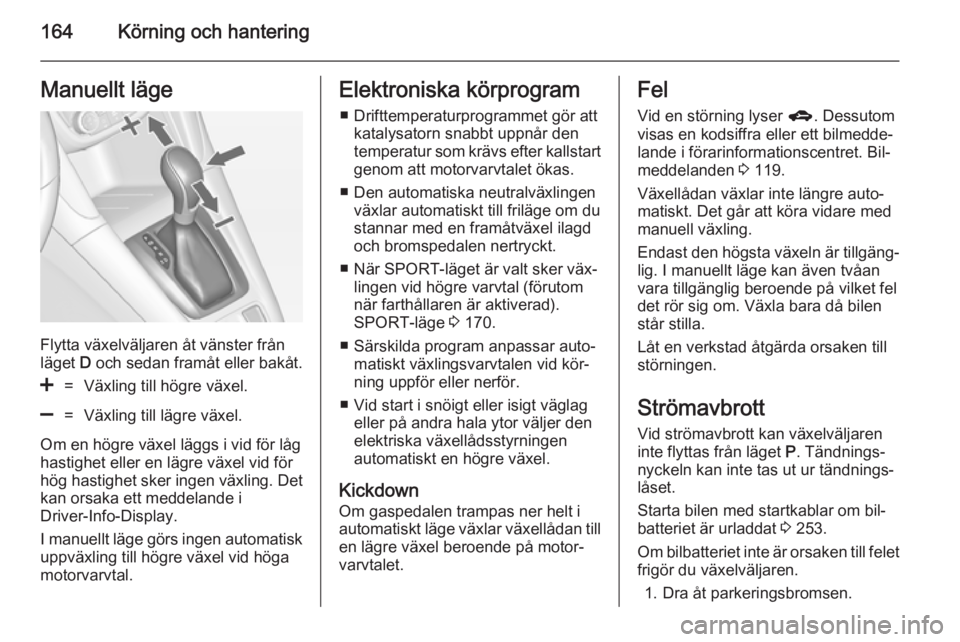

164Körning och hanteringManuellt läge
Flytta växelväljaren åt vänster från
läget D och sedan framåt eller bakåt.
<=Växling till högre växel.]=Växling till lägre växel.
Om en högre växel läggs i vid för låg
hastighet eller en lägre växel vid för
hög hastighet sker ingen växling. Det
kan orsaka ett meddelande i
Driver-Info-Display.
I manuellt läge görs ingen automatisk
uppväxling till högre växel vid höga
motorvarvtal.
Elektroniska körprogram
■ Drifttemperaturprogrammet gör att katalysatorn snabbt uppnår den
temperatur som krävs efter kallstart
genom att motorvarvtalet ökas.
■ Den automatiska neutralväxlingen växlar automatiskt till friläge om du
stannar med en framåtväxel ilagd
och bromspedalen nertryckt.
■ När SPORT-läget är valt sker väx‐ lingen vid högre varvtal (förutom
när farthållaren är aktiverad).
SPORT-läge 3 170.
■ Särskilda program anpassar auto‐ matiskt växlingsvarvtalen vid kör‐
ning uppför eller nerför.
■ Vid start i snöigt eller isigt väglag eller på andra hala ytor väljer den
elektriska växellådsstyrningen
automatiskt en högre växel.
Kickdown Om gaspedalen trampas ner helt i
automatiskt läge växlar växellådan till
en lägre växel beroende på motor‐
varvtalet.Fel
Vid en störning lyser g. Dessutom
visas en kodsiffra eller ett bilmedde‐
lande i förarinformationscentret. Bil‐
meddelanden 3 119.
Växellådan växlar inte längre auto‐
matiskt. Det går att köra vidare med
manuell växling.
Endast den högsta växeln är tillgäng‐ lig. I manuellt läge kan även tvåan
vara tillgänglig beroende på vilket fel
det rör sig om. Växla bara då bilen står stilla.
Låt en verkstad åtgärda orsaken till
störningen.
Strömavbrott
Vid strömavbrott kan växelväljaren
inte flyttas från läget P. Tändnings‐
nyckeln kan inte tas ut ur tändnings‐
låset.
Starta bilen med startkablar om bil‐
batteriet är urladdat 3 253.
Om bilbatteriet inte är orsaken till felet
frigör du växelväljaren.
1. Dra åt parkeringsbromsen.

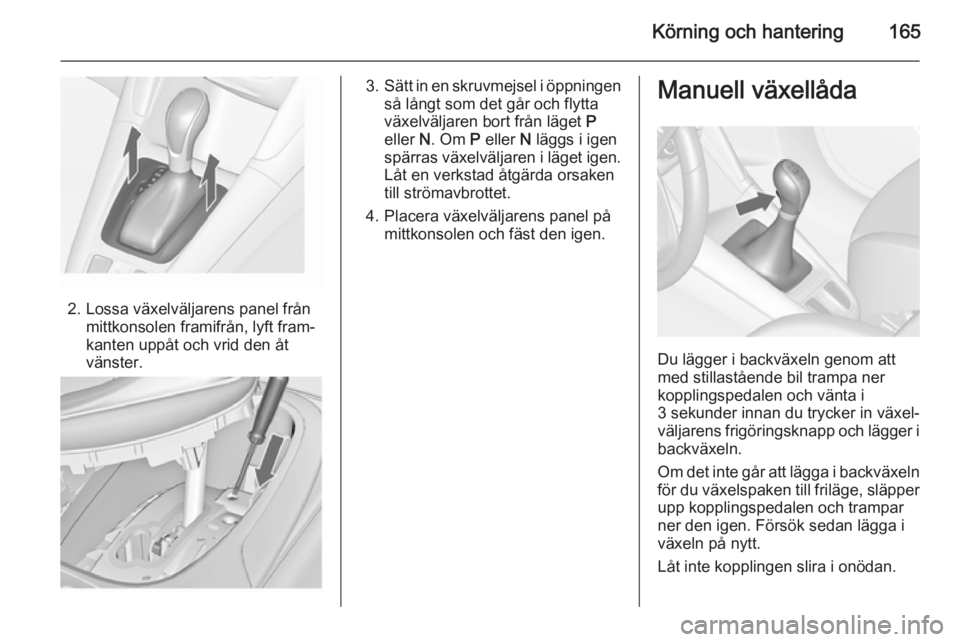

Körning och hantering165
2. Lossa växelväljarens panel frånmittkonsolen framifrån, lyft fram‐
kanten uppåt och vrid den åt
vänster.
3. Sätt in en skruvmejsel i öppningen
så långt som det går och flytta
växelväljaren bort från läget P
eller N. Om P eller N läggs i igen
spärras växelväljaren i läget igen.
Låt en verkstad åtgärda orsaken
till strömavbrottet.
4. Placera växelväljarens panel på mittkonsolen och fäst den igen.Manuell växellåda
Du lägger i backväxeln genom att
med stillastående bil trampa ner
kopplingspedalen och vänta i
3 sekunder innan du trycker in växel‐
väljarens frigöringsknapp och lägger i
backväxeln.
Om det inte går att lägga i backväxeln
för du växelspaken till friläge, släpper
upp kopplingspedalen och trampar
ner den igen. Försök sedan lägga i
växeln på nytt.
Låt inte kopplingen slira i onödan.

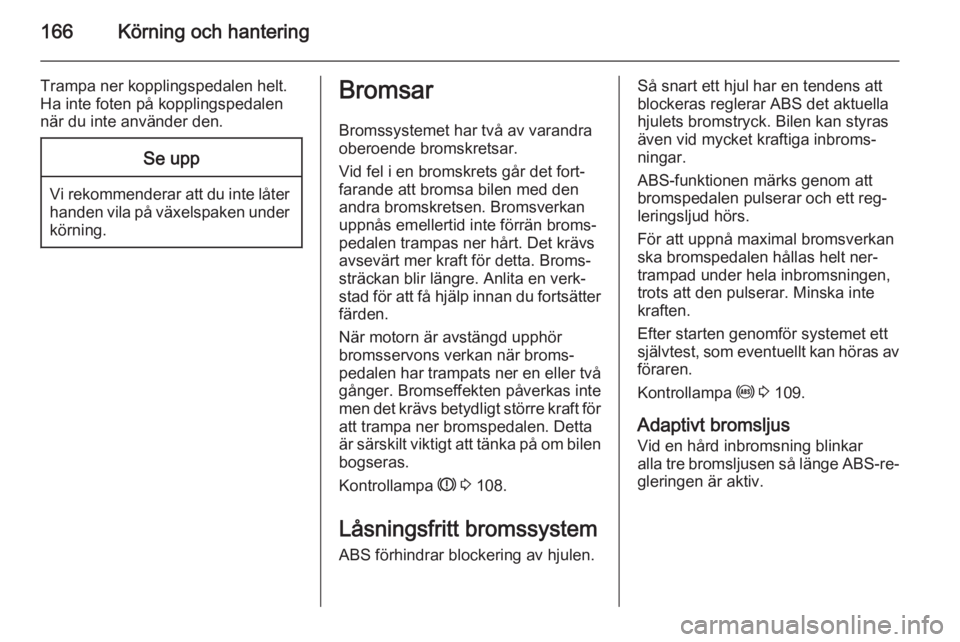

166Körning och hantering
Trampa ner kopplingspedalen helt.
Ha inte foten på kopplingspedalen
när du inte använder den.Se upp
Vi rekommenderar att du inte låter
handen vila på växelspaken under körning.
Bromsar
Bromssystemet har två av varandra
oberoende bromskretsar.
Vid fel i en bromskrets går det fort‐
farande att bromsa bilen med den
andra bromskretsen. Bromsverkan uppnås emellertid inte förrän broms‐
pedalen trampas ner hårt. Det krävs
avsevärt mer kraft för detta. Broms‐
sträckan blir längre. Anlita en verk‐
stad för att få hjälp innan du fortsätter
färden.
När motorn är avstängd upphör
bromsservons verkan när broms‐
pedalen har trampats ner en eller två
gånger. Bromseffekten påverkas inte
men det krävs betydligt större kraft för att trampa ner bromspedalen. Detta
är särskilt viktigt att tänka på om bilen bogseras.
Kontrollampa R 3 108.
Låsningsfritt bromssystem
ABS förhindrar blockering av hjulen.Så snart ett hjul har en tendens att
blockeras reglerar ABS det aktuella
hjulets bromstryck. Bilen kan styras även vid mycket kraftiga inbroms‐
ningar.
ABS-funktionen märks genom att
bromspedalen pulserar och ett reg‐
leringsljud hörs.
För att uppnå maximal bromsverkan
ska bromspedalen hållas helt ner‐
trampad under hela inbromsningen, trots att den pulserar. Minska inte
kraften.
Efter starten genomför systemet ett
självtest, som eventuellt kan höras av föraren.
Kontrollampa u 3 109.
Adaptivt bromsljus
Vid en hård inbromsning blinkar
alla tre bromsljusen så länge ABS-re‐
gleringen är aktiv.

Körning och hantering167
Störning9Varning
Om det finns ett fel i ABS-systemet
kan hjulen låsa sig vid en kraftiginbromsning. Fördelen med ABS
har därmed försvunnit. Det går inte
längre att styra bilen vid mycket
kraftiga inbromsningar och den
kan köra av vägen.
Låt en verkstad åtgärda orsaken till
störningen.
Parkeringsbroms
Manuell parkeringsbroms
Dra alltid åt parkeringsbromsen ord‐
entligt utan att trycka på frigörings‐
knappen. Dra åt bromsen så hårt som
möjligt om bilen står i en uppförs- eller
nerförslutning.
För att lossa handbromsen lyfter du
spaken något, trycker in frigörings‐
knappen och sänker ner spaken helt.
Trampa samtidigt på fotbromsen för
att minska den kraft som behövs för
parkeringsbromsen.
Kontrollampa R 3 108.
Elektrisk parkeringsbroms
Dras åt när bilen står still
Dra i strömställare m i cirka
en sekund så ansätts den elektriska
parkeringsbromsen automatiskt med rätt kraft. För maximal kraft, t.ex. vid
parkering med släp eller i sluttningar
drar du i strömställaren m två gånger.
Den elektriska parkeringsbromsen är
ansatt när kontrollampan m lyser
3 108.
Den elektriska parkeringsbromsen
kan alltid aktiveras, även om tänd‐
ningen är av.

168Körning och hantering
Använd inte det elektriska parkerings‐
bromssystemet för ofta utan att
motorn är igång eftersom detta laddar ur bilbatteriet.
Innan du lämnar bilen kontrollerar du
den elektriska parkeringsbromsens
status. Kontrollampa m 3 108.
Lossa
Slå på tändningen. Håll bromspealen nertrampad och tryck sedan på
strömställaren m.
Ivägkörningsfunktion
När kopplingspedalen trampas ned (manuell växellåda) eller Drive-läget
läggs i (automatisk växellåda) och
gaspedalen sedan trampas ned, los‐
sas den elektriska parkeringsbrom‐
sen automatiskt. Det är inte möjligt
om strömställaren dras upp samtidigt.
Denna funktion hjälper också till att
köra iväg på sluttningar.
Aggressiv ivägkörning kan reducera
livstiden för slitdelar.Dynamisk bromsning när bilen körs
När bilen körs och strömställaren m
hålls utdragen bromsar det elektriska
parkeringsbromssystemet bilen men
ansätts inte statiskt.
Så snart strömställaren m lossas
stoppas den dynamiska broms‐
ningen.
Störning
Fel på den elektriska parkerings‐
bromsen indikeras av en kontrol‐
lampa j och i form av en kodsiffra
eller ett bilmeddelande som visas i
förarinformationscentralen (DIC). Bil‐
meddelanden 3 119.
Ansätt den elektriska parkerings‐
bromsen: dra ut och håll strömstäl‐
laren m utdragen i mer än
5 sekunder. Om kontrollampan m
lyser är den elektriska parkerings‐
bromsen ansatt.
Lossa den elektriska parkerings‐
bromsen: tryck in och håll strömstäl‐
laren m intryckt i mer än 2 sekunder.
Om kontrollampan m släcks är den
elektriska parkeringsbromsen lossad.Kontrollampan m blinkar: den elekt‐
riska parkeringsbromsen är inte helt ansatt eller lossad. Om den blinkar
kontinuerligt lossar du den elektriska parkeringsbromsen och försöker an‐
sätta den igen.
Bromshjälp
Om man trampar ner bromspedalen
snabbt och kraftigt utförs broms‐
ningen automatiskt med maximal
bromskraft (full bromsning).
Minska inte trycket på bromspedalen
under den tid som full bromsning be‐
hövs. När bromspedalen släpps åter‐
tas bromseffekten.
Backstarthjälp Systemet förhindrar oavsiktlig rörelse när man kör iväg på lutande underlag.
När man släpper upp bromspedalen
efter att ha stannat i en lutning, håller
bromsarna bilen still i ytterligare
två sekunder. Bromsarna släpper
automatiskt så snart bilen börjar ac‐
celerera.
