OPEL ZAFIRA C 2014.5 Instruktionsbok

Körning och hantering189
Knapp D
Parkeringshjälpen aktiveras och inak‐
tiveras genom att trycka på parker‐
ingshjälpknappen D. Om bilen är ut‐
rustad med parkeringshjälp och avan‐ cerad parkeringshjälp 3 191 an‐
vänds samma knapp för att manöv‐
rera båda systemen.
Aktivera eller inaktivera parkerings‐ hjälpen genom att trycka kort en gång
på knappen D. Aktivera eller in‐
aktivera avancerad parkeringshjälp
genom att hålla knappen D intryckt
i ungefär en sekund.
Om ett system är aktivt kan du växla
mellan systemen genom att trycka på
knappen kortare eller längre tid.Inkoppling
När backen är ilagd aktiveras sys‐
temet automatiskt.
Den främre parkeringshjälpen kan
även aktiveras vid låg hastighet
genom att trycka kort på parkerings‐
hjälpknappen D.
En tänd lysdiod i parkeringshjälpens knapp indikerar att systemet är redoför drift.
Indikering Systemet varnar föraren med ljudsig‐
naler vid hinder framför eller bakom
bilen. Beroende på vilken av senso‐
rerna som är nära ett hinder kommer
en summerton från respektive sen‐
sor. Intervallet mellan ljuden minskar
när bilen närmar sig hindret. När av‐
ståndet är mindre än 30 cm avges en
kontinuerlig summerton.
Avståndet till hindren kan också visas
i förarinformationscentralen (DIC)
3 113.
På versioner med högnivådisplay
visas avståndet till ett framförvarande
hinder genom segment.

190Körning och hantering

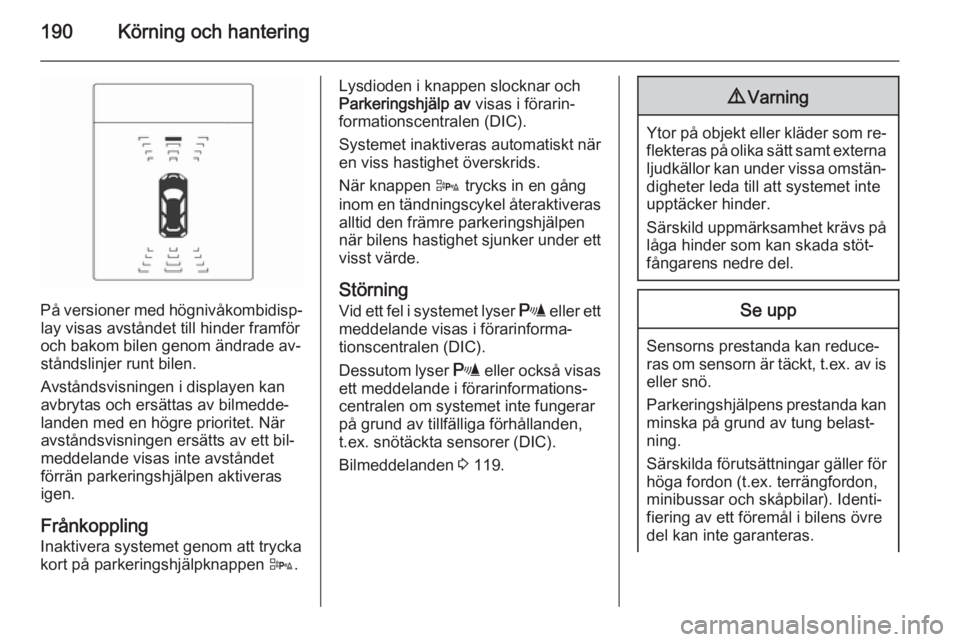

På versioner med högnivåkombidisp‐lay visas avståndet till hinder framför
och bakom bilen genom ändrade av‐
ståndslinjer runt bilen.
Avståndsvisningen i displayen kan
avbrytas och ersättas av bilmedde‐
landen med en högre prioritet. När
avståndsvisningen ersätts av ett bil‐
meddelande visas inte avståndet
förrän parkeringshjälpen aktiveras
igen.
Frånkoppling Inaktivera systemet genom att trycka
kort på parkeringshjälpknappen D.
Lysdioden i knappen slocknar och
Parkeringshjälp av visas i förarin‐
formationscentralen (DIC).
Systemet inaktiveras automatiskt när
en viss hastighet överskrids.
När knappen D trycks in en gång
inom en tändningscykel återaktiveras
alltid den främre parkeringshjälpen
när bilens hastighet sjunker under ett
visst värde.
Störning
Vid ett fel i systemet lyser r eller ett
meddelande visas i förarinforma‐
tionscentralen (DIC).
Dessutom lyser r eller också visas
ett meddelande i förarinformations‐
centralen om systemet inte fungerar på grund av tillfälliga förhållanden,
t.ex. snötäckta sensorer (DIC).
Bilmeddelanden 3 119.9 Varning
Ytor på objekt eller kläder som re‐
flekteras på olika sätt samt externa
ljudkällor kan under vissa omstän‐
digheter leda till att systemet inte
upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐fångarens nedre del.
Se upp
Sensorns prestanda kan reduce‐
ras om sensorn är täckt, t.ex. av is
eller snö.
Parkeringshjälpens prestanda kan
minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon (t.ex. terrängfordon,
minibussar och skåpbilar). Identi‐
fiering av ett föremål i bilens övre
del kan inte garanteras.

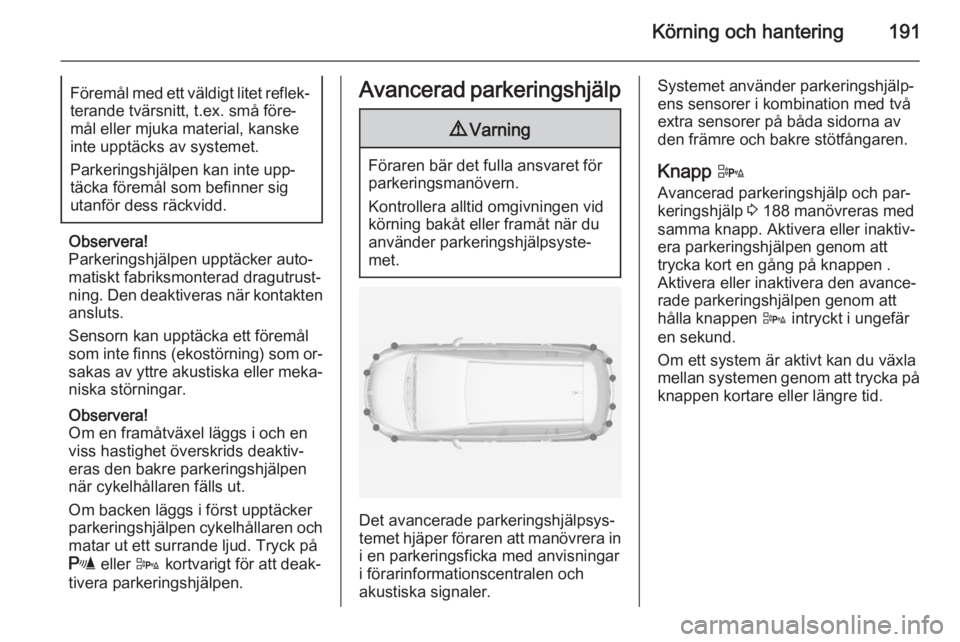

Körning och hantering191Föremål med ett väldigt litet reflek‐terande tvärsnitt, t.ex. små före‐mål eller mjuka material, kanskeinte upptäcks av systemet.
Parkeringshjälpen kan inte upp‐
täcka föremål som befinner sig
utanför dess räckvidd.
Observera!
Parkeringshjälpen upptäcker auto‐
matiskt fabriksmonterad dragutrust‐
ning. Den deaktiveras när kontakten ansluts.
Sensorn kan upptäcka ett föremål
som inte finns (ekostörning) som or‐
sakas av yttre akustiska eller meka‐
niska störningar.
Observera!
Om en framåtväxel läggs i och en
viss hastighet överskrids deaktiv‐
eras den bakre parkeringshjälpen
när cykelhållaren fälls ut.
Om backen läggs i först upptäcker
parkeringshjälpen cykelhållaren och
matar ut ett surrande ljud. Tryck på
r eller D kortvarigt för att deak‐
tivera parkeringshjälpen.
Avancerad parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen vid
körning bakåt eller framåt när du
använder parkeringshjälpsyste‐
met.
Det avancerade parkeringshjälpsys‐
temet hjäper föraren att manövrera in
i en parkeringsficka med anvisningar
i förarinformationscentralen och
akustiska signaler.
Systemet använder parkeringshjälp‐
ens sensorer i kombination med två
extra sensorer på båda sidorna av
den främre och bakre stötfångaren.
Knapp D
Avancerad parkeringshjälp och par‐
keringshjälp 3 188 manövreras med
samma knapp. Aktivera eller inaktiv‐
era parkeringshjälpen genom att
trycka kort en gång på knappen .
Aktivera eller inaktivera den avance‐
rade parkeringshjälpen genom att
hålla knappen D intryckt i ungefär
en sekund.
Om ett system är aktivt kan du växla
mellan systemen genom att trycka på
knappen kortare eller längre tid.

192Körning och hantering

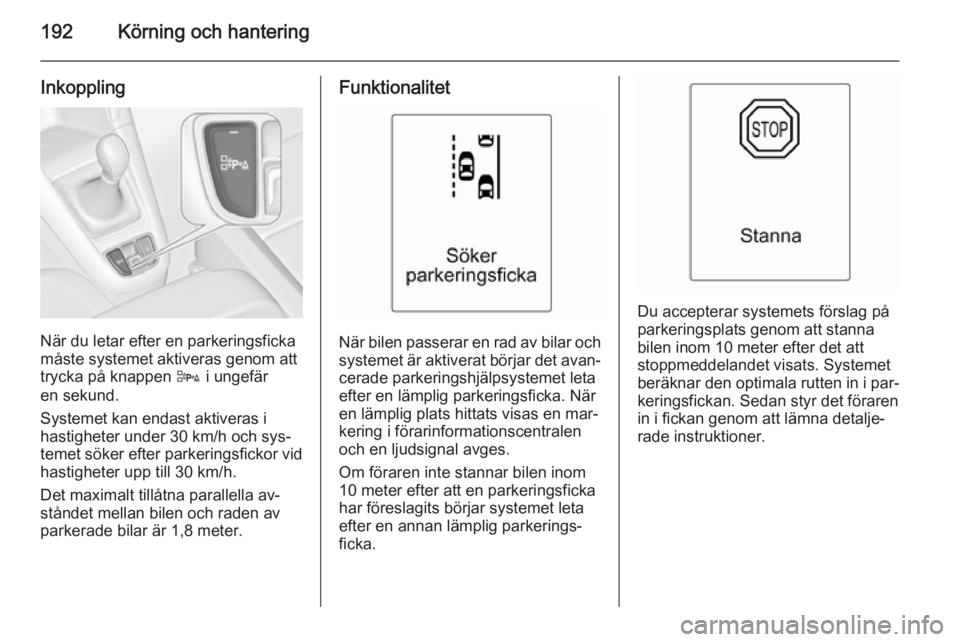

Inkoppling
När du letar efter en parkeringsficka
måste systemet aktiveras genom att
trycka på knappen D i ungefär
en sekund.
Systemet kan endast aktiveras i
hastigheter under 30 km/h och sys‐
temet söker efter parkeringsfickor vid
hastigheter upp till 30 km/h.
Det maximalt tillåtna parallella av‐
ståndet mellan bilen och raden av
parkerade bilar är 1,8 meter.
Funktionalitet
När bilen passerar en rad av bilar och
systemet är aktiverat börjar det avan‐ cerade parkeringshjälpsystemet leta
efter en lämplig parkeringsficka. När
en lämplig plats hittats visas en mar‐
kering i förarinformationscentralen och en ljudsignal avges.
Om föraren inte stannar bilen inom
10 meter efter att en parkeringsficka
har föreslagits börjar systemet leta
efter en annan lämplig parkerings‐
ficka.
Du accepterar systemets förslag på
parkeringsplats genom att stanna
bilen inom 10 meter efter det att
stoppmeddelandet visats. Systemet
beräknar den optimala rutten in i par‐
keringsfickan. Sedan styr det föraren
in i fickan genom att lämna detalje‐
rade instruktioner.

Körning och hantering193

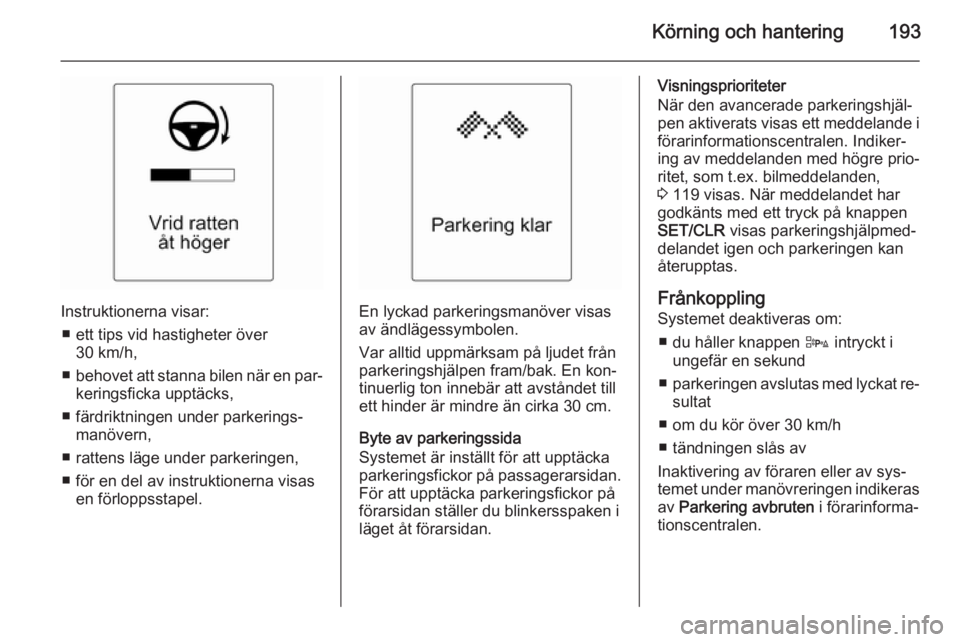

Instruktionerna visar:■ ett tips vid hastigheter över 30 km/h,
■ behovet att stanna bilen när en par‐
keringsficka upptäcks,
■ färdriktningen under parkerings‐ manövern,
■ rattens läge under parkeringen,
■ för en del av instruktionerna visas en förloppsstapel.En lyckad parkeringsmanöver visas
av ändlägessymbolen.
Var alltid uppmärksam på ljudet från
parkeringshjälpen fram/bak. En kon‐
tinuerlig ton innebär att avståndet till
ett hinder är mindre än cirka 30 cm.
Byte av parkeringssida
Systemet är inställt för att upptäcka
parkeringsfickor på passagerarsidan.
För att upptäcka parkeringsfickor på
förarsidan ställer du blinkersspaken i
läget åt förarsidan.
Visningsprioriteter
När den avancerade parkeringshjäl‐
pen aktiverats visas ett meddelande i förarinformationscentralen. Indiker‐
ing av meddelanden med högre prio‐
ritet, som t.ex. bilmeddelanden,
3 119 visas. När meddelandet har
godkänts med ett tryck på knappen SET/CLR visas parkeringshjälpmed‐
delandet igen och parkeringen kan
återupptas.
Frånkoppling
Systemet deaktiveras om:
■ du håller knappen D intryckt i
ungefär en sekund
■ parkeringen avslutas med lyckat re‐
sultat
■ om du kör över 30 km/h
■ tändningen slås av
Inaktivering av föraren eller av sys‐
temet under manövreringen indikeras
av Parkering avbruten i förarinforma‐
tionscentralen.

194Körning och hantering

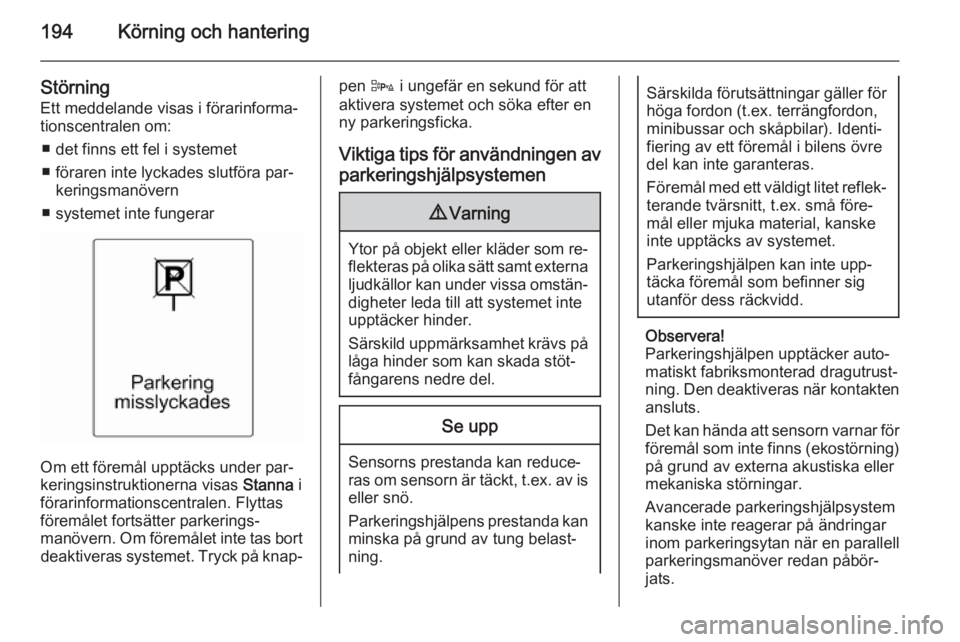

Störning
Ett meddelande visas i förarinforma‐
tionscentralen om:
■ det finns ett fel i systemet
■ föraren inte lyckades slutföra par‐ keringsmanövern
■ systemet inte fungerar
Om ett föremål upptäcks under par‐
keringsinstruktionerna visas Stanna i
förarinformationscentralen. Flyttas föremålet fortsätter parkerings‐
manövern. Om föremålet inte tas bort
deaktiveras systemet. Tryck på knap‐
pen D i ungefär en sekund för att
aktivera systemet och söka efter en ny parkeringsficka.
Viktiga tips för användningen av
parkeringshjälpsystemen9 Varning
Ytor på objekt eller kläder som re‐
flekteras på olika sätt samt externa
ljudkällor kan under vissa omstän‐
digheter leda till att systemet inte
upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐fångarens nedre del.
Se upp
Sensorns prestanda kan reduce‐
ras om sensorn är täckt, t.ex. av is eller snö.
Parkeringshjälpens prestanda kan
minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon (t.ex. terrängfordon,
minibussar och skåpbilar). Identi‐
fiering av ett föremål i bilens övre
del kan inte garanteras.
Föremål med ett väldigt litet reflek‐ terande tvärsnitt, t.ex. små före‐mål eller mjuka material, kanskeinte upptäcks av systemet.
Parkeringshjälpen kan inte upp‐
täcka föremål som befinner sig
utanför dess räckvidd.
Observera!
Parkeringshjälpen upptäcker auto‐ matiskt fabriksmonterad dragutrust‐
ning. Den deaktiveras när kontakten ansluts.
Det kan hända att sensorn varnar för
föremål som inte finns (ekostörning) på grund av externa akustiska eller
mekaniska störningar.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
inom parkeringsytan när en parallell
parkeringsmanöver redan påbör‐
jats.

Körning och hantering195

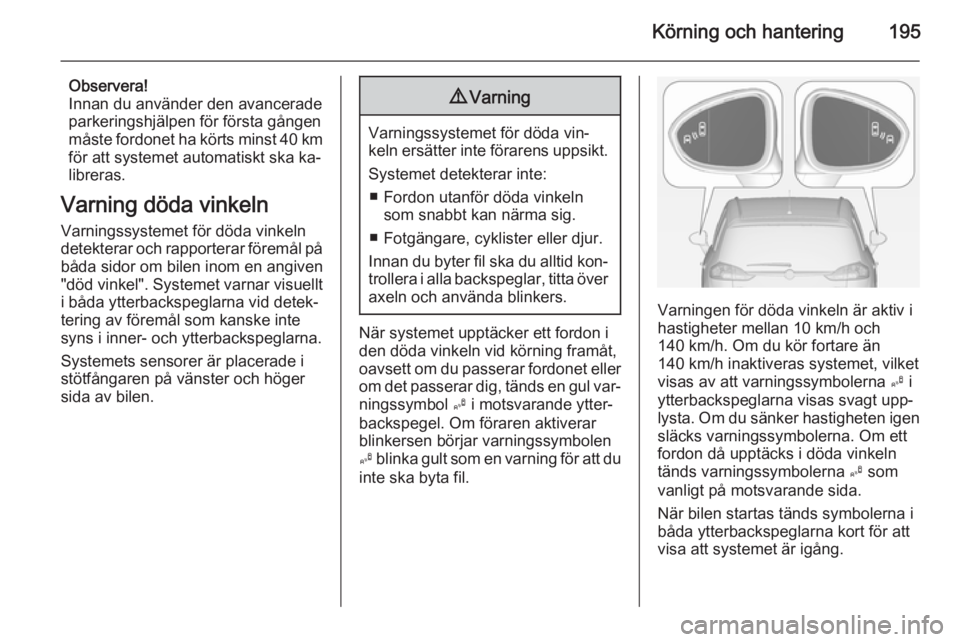

Observera!
Innan du använder den avancerade
parkeringshjälpen för första gången
måste fordonet ha körts minst 40 km
för att systemet automatiskt ska ka‐
libreras.
Varning döda vinkeln Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på
båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.
Systemets sensorer är placerade i
stötfångaren på vänster och höger
sida av bilen.9 Varning
Varningssystemet för döda vin‐
keln ersätter inte förarens uppsikt.
Systemet detekterar inte: ■ Fordon utanför döda vinkeln som snabbt kan närma sig.
■ Fotgängare, cyklister eller djur.
Innan du byter fil ska du alltid kon‐ trollera i alla backspeglar, titta över
axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar fordonet eller
om det passerar dig, tänds en gul var‐ ningssymbol B i motsvarande ytter‐
backspegel. Om föraren aktiverar
blinkersen börjar varningssymbolen
B blinka gult som en varning för att du
inte ska byta fil.
Varningen för döda vinkeln är aktiv i
hastigheter mellan 10 km/h och
140 km/h. Om du kör fortare än
140 km/h inaktiveras systemet, vilket
visas av att varningssymbolerna B i
ytterbackspeglarna visas svagt upp‐
lysta. Om du sänker hastigheten igen
släcks varningssymbolerna. Om ett
fordon då upptäcks i döda vinkeln
tänds varningssymbolerna B som
vanligt på motsvarande sida.
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att visa att systemet är igång.

196Körning och hantering

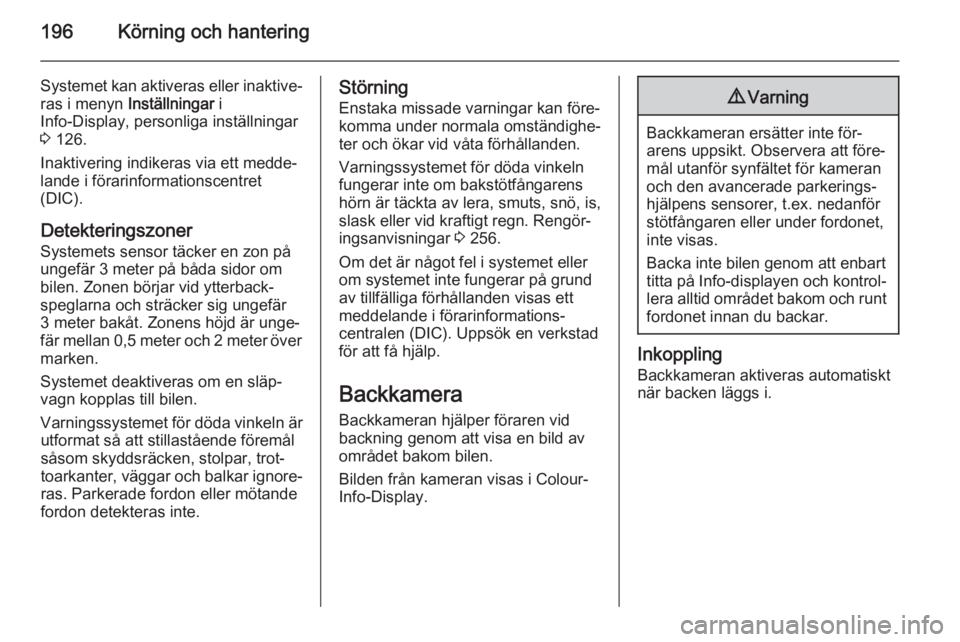

Systemet kan aktiveras eller inaktive‐
ras i menyn Inställningar i
Info-Display, personliga inställningar
3 126.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentret
(DIC).
Detekteringszoner Systemets sensor täcker en zon på
ungefär 3 meter på båda sidor om
bilen. Zonen börjar vid ytterback‐
speglarna och sträcker sig ungefär
3 meter bakåt. Zonens höjd är unge‐
fär mellan 0,5 meter och 2 meter över marken.
Systemet deaktiveras om en släp‐
vagn kopplas till bilen.
Varningssystemet för döda vinkeln är utformat så att stillastående föremål
såsom skyddsräcken, stolpar, trot‐
toarkanter, väggar och balkar ignore‐
ras. Parkerade fordon eller mötande
fordon detekteras inte.Störning
Enstaka missade varningar kan före‐
komma under normala omständighe‐
ter och ökar vid våta förhållanden.
Varningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is,
slask eller vid kraftigt regn. Rengör‐
ingsanvisningar 3 256.
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen (DIC). Uppsök en verkstad
för att få hjälp.
Backkamera
Backkameran hjälper föraren vid
backning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Colour-
Info-Display.9 Varning
Backkameran ersätter inte för‐
arens uppsikt. Observera att före‐
mål utanför synfältet för kameran
och den avancerade parkerings‐
hjälpens sensorer, t.ex. nedanför
stötfångaren eller under fordonet, inte visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐ lera alltid området bakom och runt
fordonet innan du backar.
Inkoppling
Backkameran aktiveras automatiskt
när backen läggs i.

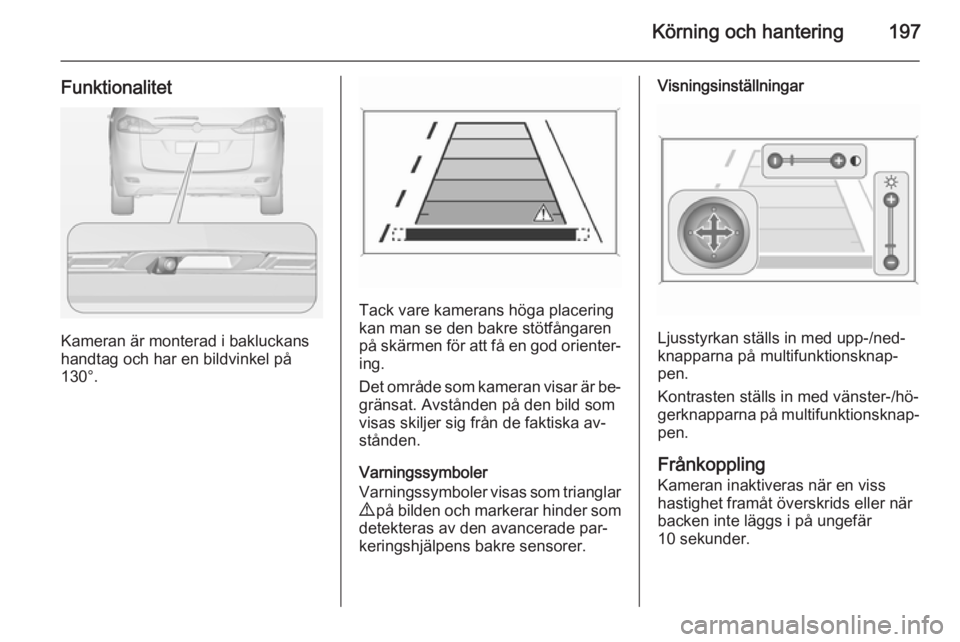

Körning och hantering197
Funktionalitet
Kameran är monterad i bakluckans
handtag och har en bildvinkel på
130°.
Tack vare kamerans höga placering
kan man se den bakre stötfångaren
på skärmen för att få en god orienter‐ ing.
Det område som kameran visar är be‐
gränsat. Avstånden på den bild som
visas skiljer sig från de faktiska av‐
stånden.
Varningssymboler
Varningssymboler visas som trianglar 9 på bilden och markerar hinder som
detekteras av den avancerade par‐
keringshjälpens bakre sensorer.
Visningsinställningar
Ljusstyrkan ställs in med upp-/ned‐
knapparna på multifunktionsknap‐ pen.
Kontrasten ställs in med vänster-/hö‐
gerknapparna på multifunktionsknap‐ pen.
Frånkoppling
Kameran inaktiveras när en viss hastighet framåt överskrids eller när
backen inte läggs i på ungefär
10 sekunder.

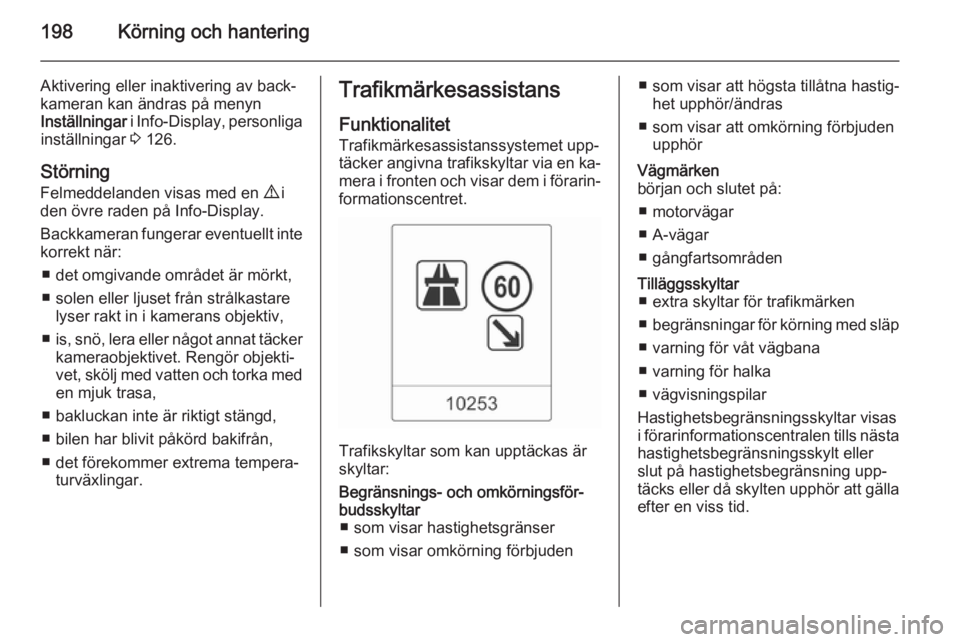

198Körning och hantering
Aktivering eller inaktivering av back‐
kameran kan ändras på menyn
Inställningar i Info-Display , personliga
inställningar 3 126.
Störning
Felmeddelanden visas med en 9 i
den övre raden på Info-Display.
Backkameran fungerar eventuellt inte
korrekt när:
■ det omgivande området är mörkt,■ solen eller ljuset från strålkastare lyser rakt in i kamerans objektiv,
■ is, snö, lera eller något annat täcker
kameraobjektivet. Rengör objekti‐
vet, skölj med vatten och torka med
en mjuk trasa,
■ bakluckan inte är riktigt stängd,
■ bilen har blivit påkörd bakifrån,
■ det förekommer extrema tempera‐ turväxlingar.Trafikmärkesassistans
Funktionalitet Trafikmärkesassistanssystemet upp‐
täcker angivna trafikskyltar via en ka‐
mera i fronten och visar dem i förarin‐
formationscentret.
Trafikskyltar som kan upptäckas är
skyltar:
Begränsnings- och omkörningsför‐
budsskyltar ■ som visar hastighetsgränser
■ som visar omkörning förbjuden■ som visar att högsta tillåtna hastig‐ het upphör/ändras
■ som visar att omkörning förbjuden upphörVägmärken
början och slutet på:
■ motorvägar
■ A-vägar
■ gångfartsområdenTilläggsskyltar ■ extra skyltar för trafikmärken
■ begränsningar för körning med släp
■ varning för våt vägbana
■ varning för halka
■ vägvisningspilar
Hastighetsbegränsningsskyltar visas
i förarinformationscentralen tills nästa
hastighetsbegränsningsskylt eller
slut på hastighetsbegränsning upp‐ täcks eller då skylten upphör att gälla efter en viss tid.
