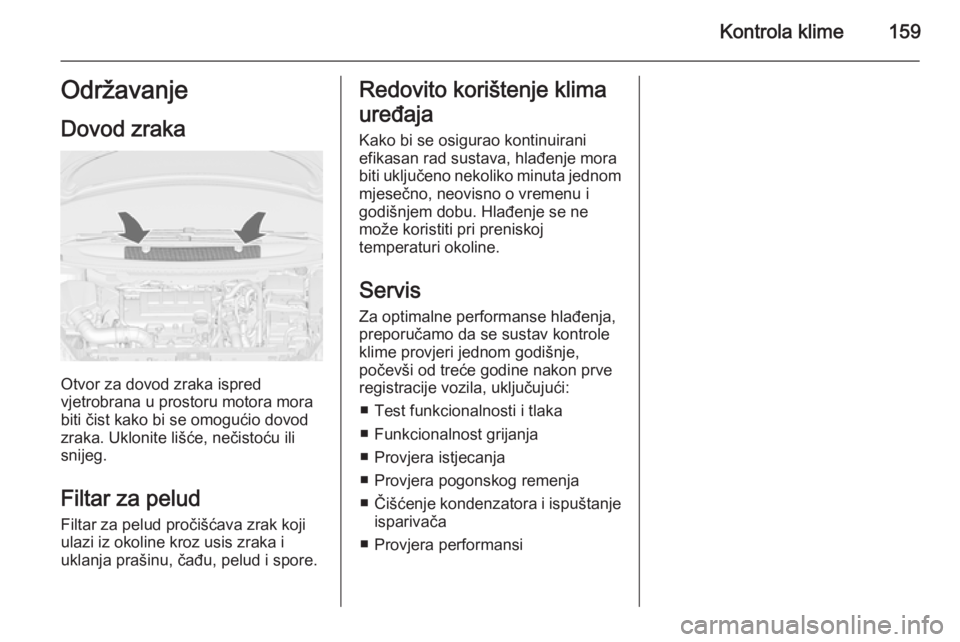

Kontrola klime159Održavanje
Dovod zraka
Otvor za dovod zraka ispred
vjetrobrana u prostoru motora mora
biti čist kako bi se omogućio dovod zraka. Uklonite lišće, nečistoću ili
snijeg.
Filtar za pelud Filtar za pelud pročišćava zrak koji
ulazi iz okoline kroz usis zraka i
uklanja prašinu, čađu, pelud i spore.
Redovito korištenje klima
uređaja
Kako bi se osigurao kontinuirani
efikasan rad sustava, hlađenje mora
biti uključeno nekoliko minuta jednom
mjesečno, neovisno o vremenu i
godišnjem dobu. Hlađenje se ne
može koristiti pri preniskoj
temperaturi okoline.
ServisZa optimalne performanse hlađenja,
preporučamo da se sustav kontrole
klime provjeri jednom godišnje,
počevši od treće godine nakon prve
registracije vozila, uključujući:
■ Test funkcionalnosti i tlaka
■ Funkcionalnost grijanja
■ Provjera istjecanja
■ Provjera pogonskog remenja
■ Čišćenje kondenzatora i ispuštanje
isparivača
■ Provjera performansi

160Vožnja i rukovanjeVožnja i rukovanjeSavjeti za vožnju........................160
Pokretanje i rukovanje ...............161
Ispuh motora .............................. 166
Automatski mjenjač .................... 170
Ručni mjenjač ............................ 174
Kočnice ...................................... 174
Sustavi kontrole vožnje ..............177
Sustavi za pomoć vozaču ..........180
Gorivo ........................................ 210
Kuka prikolice ............................ 220Savjeti za vožnju
Kontrola vozila
Nemojte se spuštati nizbrdo dok motor ne radi (osim tijekomAutostop) U toj situaciji ne rade mnogi sustavi
(primjerice servo kočnica, servo
upravljač). Ovakvim načinom vožnje
ugrožavate sebe i druge. Svi sustavi
rade tijekom Autostop, ali doći će do
kontroliranog smanjenja servo
upravljanja i smanjenja brzine vozila.
Sustav stop-start 3 163.
Ubrzan prazan hod
Ako je punjenje akumulatora vozila
potrebno zbog stanja akumulatora,
izlaz struje iz alternatora mora se
povećati. To će se postići ubrzanim
praznim hodom koji može biti čujan.
Kod vozila sa zaslonom visoke razine ili kombinirane visoke razine opreme,
na zaslonu informacijskog centra
vozača prikazuje se poruka.Papučice
Da biste osigurali nesmetano gibanje
papučica, ispod papučica ne smije biti tepih.
Upravljanje
Ako se servo upravljanje izgubi zbog zaustavljanja motora ili kvara na
sustavu, kolo upravljača može se
zakretati ali je za to potrebna veća
sila.
Kontrolno svjetlo c 3 114.Oprez
Vozila opremljena hidrauličnim
servo upravljačem:
Ako se upravljač okrene do kraja
svog hoda i zadrži u tom položaju
dulje od 15 sekundu, može doći do
oštećenja sustava servo
upravljača i gubitka servo
upravljanja.

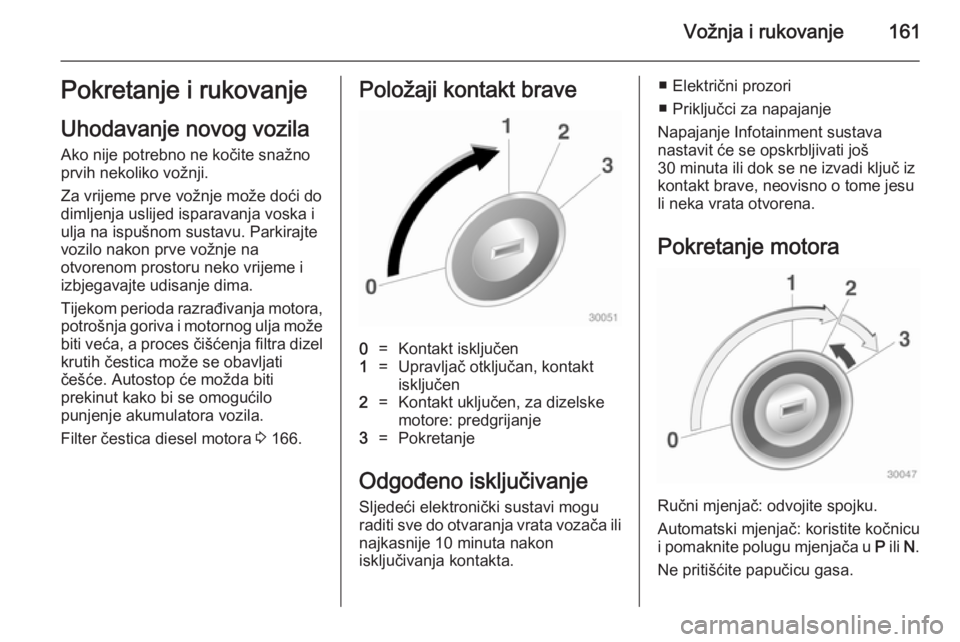

Vožnja i rukovanje161Pokretanje i rukovanjeUhodavanje novog vozila
Ako nije potrebno ne kočite snažno
prvih nekoliko vožnji.
Za vrijeme prve vožnje može doći do
dimljenja uslijed isparavanja voska i
ulja na ispušnom sustavu. Parkirajte
vozilo nakon prve vožnje na
otvorenom prostoru neko vrijeme i
izbjegavajte udisanje dima.
Tijekom perioda razrađivanja motora,
potrošnja goriva i motornog ulja može
biti veća, a proces čišćenja filtra dizel krutih čestica može se obavljati
češće. Autostop će možda biti
prekinut kako bi se omogućilo
punjenje akumulatora vozila.
Filter čestica diesel motora 3 166.Položaji kontakt brave0=Kontakt isključen1=Upravljač otključan, kontakt
isključen2=Kontakt uključen, za dizelske
motore: predgrijanje3=Pokretanje
Odgođeno isključivanje
Sljedeći elektronički sustavi mogu
raditi sve do otvaranja vrata vozača ili najkasnije 10 minuta nakon
isključivanja kontakta.
■ Električni prozori
■ Priključci za napajanje
Napajanje Infotainment sustava
nastavit će se opskrbljivati još
30 minuta ili dok se ne izvadi ključ iz
kontakt brave, neovisno o tome jesu
li neka vrata otvorena.
Pokretanje motora
Ručni mjenjač: odvojite spojku.
Automatski mjenjač: koristite kočnicu
i pomaknite polugu mjenjača u P ili N.
Ne pritišćite papučicu gasa.

162Vožnja i rukovanje

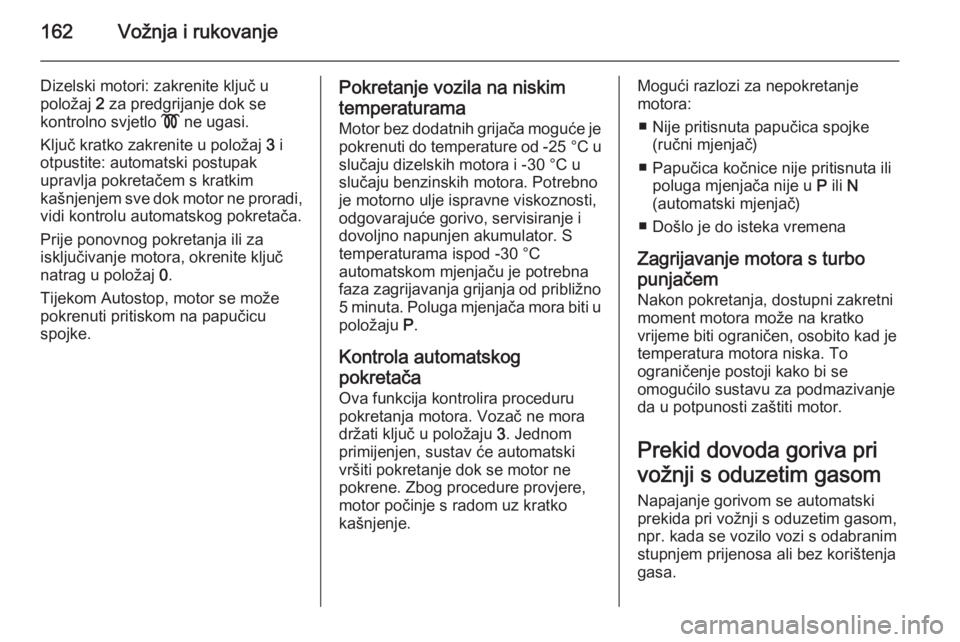

Dizelski motori: zakrenite ključ u
položaj 2 za predgrijanje dok se
kontrolno svjetlo ! ne ugasi.
Ključ kratko zakrenite u položaj 3 i
otpustite: automatski postupak
upravlja pokretačem s kratkim
kašnjenjem sve dok motor ne proradi, vidi kontrolu automatskog pokretača.
Prije ponovnog pokretanja ili za
isključivanje motora, okrenite ključ natrag u položaj 0.
Tijekom Autostop, motor se može
pokrenuti pritiskom na papučicu
spojke.Pokretanje vozila na niskim
temperaturama
Motor bez dodatnih grijača moguće je
pokrenuti do temperature od -25 °С u
slučaju dizelskih motora i -30 °C u
slučaju benzinskih motora. Potrebno
je motorno ulje ispravne viskoznosti,
odgovarajuće gorivo, servisiranje i dovoljno napunjen akumulator. S
temperaturama ispod -30 °C
automatskom mjenjaču je potrebna
faza zagrijavanja grijanja od približno
5 minuta. Poluga mjenjača mora biti u
položaju P.
Kontrola automatskog
pokretača
Ova funkcija kontrolira proceduru
pokretanja motora. Vozač ne mora
držati ključ u položaju 3. Jednom
primijenjen, sustav će automatski
vršiti pokretanje dok se motor ne
pokrene. Zbog procedure provjere,
motor počinje s radom uz kratko
kašnjenje.Mogući razlozi za nepokretanje
motora:
■ Nije pritisnuta papučica spojke (ručni mjenjač)
■ Papučica kočnice nije pritisnuta ili poluga mjenjača nije u P ili N
(automatski mjenjač)
■ Došlo je do isteka vremena
Zagrijavanje motora s turbo punjačem Nakon pokretanja, dostupni zakretni
moment motora može na kratko
vrijeme biti ograničen, osobito kad je
temperatura motora niska. To
ograničenje postoji kako bi se
omogućilo sustavu za podmazivanje
da u potpunosti zaštiti motor.
Prekid dovoda goriva pri
vožnji s oduzetim gasom Napajanje gorivom se automatski
prekida pri vožnji s oduzetim gasom,
npr. kada se vozilo vozi s odabranim stupnjem prijenosa ali bez korištenja
gasa.

Vožnja i rukovanje163Sustav stop-start

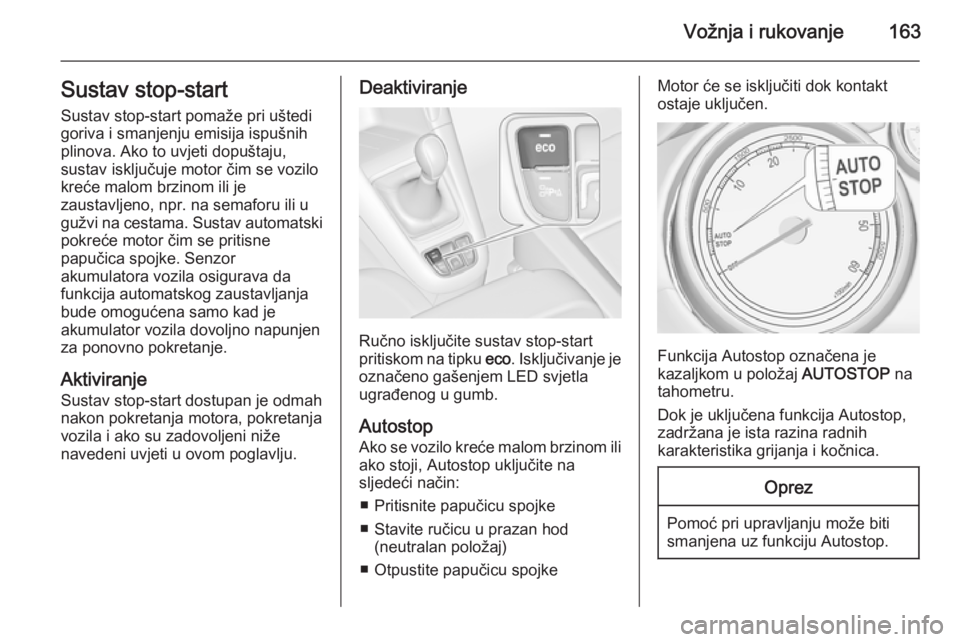

Sustav stop-start pomaže pri uštedi goriva i smanjenju emisija ispušnih
plinova. Ako to uvjeti dopuštaju,
sustav isključuje motor čim se vozilo
kreće malom brzinom ili je
zaustavljeno, npr. na semaforu ili u
gužvi na cestama. Sustav automatski pokreće motor čim se pritisne
papučica spojke. Senzor
akumulatora vozila osigurava da
funkcija automatskog zaustavljanja bude omogućena samo kad je
akumulator vozila dovoljno napunjen
za ponovno pokretanje.
Aktiviranje
Sustav stop-start dostupan je odmah nakon pokretanja motora, pokretanja vozila i ako su zadovoljeni niže
navedeni uvjeti u ovom poglavlju.Deaktiviranje
Ručno isključite sustav stop-start
pritiskom na tipku eco. Isključivanje je
označeno gašenjem LED svjetla
ugrađenog u gumb.
Autostop
Ako se vozilo kreće malom brzinom ili ako stoji, Autostop uključite na
sljedeći način:
■ Pritisnite papučicu spojke
■ Stavite ručicu u prazan hod (neutralan položaj)
■ Otpustite papučicu spojke
Motor će se isključiti dok kontakt
ostaje uključen.
Funkcija Autostop označena je
kazaljkom u položaj AUTOSTOP na
tahometru.
Dok je uključena funkcija Autostop,
zadržana je ista razina radnih
karakteristika grijanja i kočnica.
Oprez
Pomoć pri upravljanju može biti
smanjena uz funkciju Autostop.

164Vožnja i rukovanje
Uvjeti za funkciju Autostop
Sustav stop-start provjerava jesu li
zadovoljeni svi sljedeći uvjeti.
■ Sustav stop-start nije ručno isključen
■ poklopac motornog prostora u potpunosti je zatvoren
■ vrata vozača su zatvorena ili je sigurnosni pojas vozača zavezan
■ akumulator vozila je dovoljno napunjen i u dobrom je stanju
■ motor je zagrijan
■ temperatura rashladne tekućine motora nije previsoka
■ temperatura ispuha motora nije previsoka, primjerice, nakon vožnje
pod velikim opterećenjem motora
■ temperatura okoline je iznad -5 °C
■ sustav kontrole klima dozvoljava funkciju Autostop
■ podtlak u kočnicama je dovoljan
■ funkcija samočišćenja filtra diesel čestica nije uključena
■ vozilo je voženo brzinom hodanja od posljednjeg automatskog
zaustavljanjaU protivnom će funkcija Autostop biti
onemogućena.
Određene postavke klima uređaja s
automatskim upravljanjem mogu
spriječiti rad funkcije Autostop.
Pogledajte poglavlje " Klima uređaj s
automatskim upravljanjem " za više
informacija 3 153.
Funkcija Autostop može biti
onemogućena neposredno nakon
vožnje autocestom.
Uhodavanje novog vozila 3 161.
Zaštita od pražnjenja akumulatora
vozila
Kako bi se pouzdano osigurala
ponovna pokretanja motora, nekoliko
značajki zaštite od pražnjenja
akumulatora ugrađeno je kao dio
sustava stop-start.
Mjere uštede energije
Dok je uključena funkcija
automatskog zaustavljanja, nekoliko
električnih značajki poput dodatnog
električnog grijača ili grijanja
stražnjeg stakla onemogućene su ili
prebačene u način rada za ušteduenergije. Brzina ventilatora klima
uređaja može je smanjiti za uštedu
energije.
Vozač ponovno pokreće motor Pritisnite papučicu spojke za ponovno
pokretanje motora.
Pokretanje motora označava kazaljka
u položaju broja okretaja slobodnog
hoda na tahometru.
Ako pomaknete ručicu mjenjača iz neutralnog položaja (praznog hoda)
prije nego što pritisnete spojku, upalit
će se kontrolno svjetlo - ili će se
prikazati simbol na zaslonu
informacijskog centra vozača.
Kontrolno svjetlo - 3 113.
Sustav stop-start ponovno
pokreće motor
Ručica mjenjača mora biti u
neutralnom položaju kako bi se
omogućilo automatsko ponovno
pokretanje.

Vožnja i rukovanje165

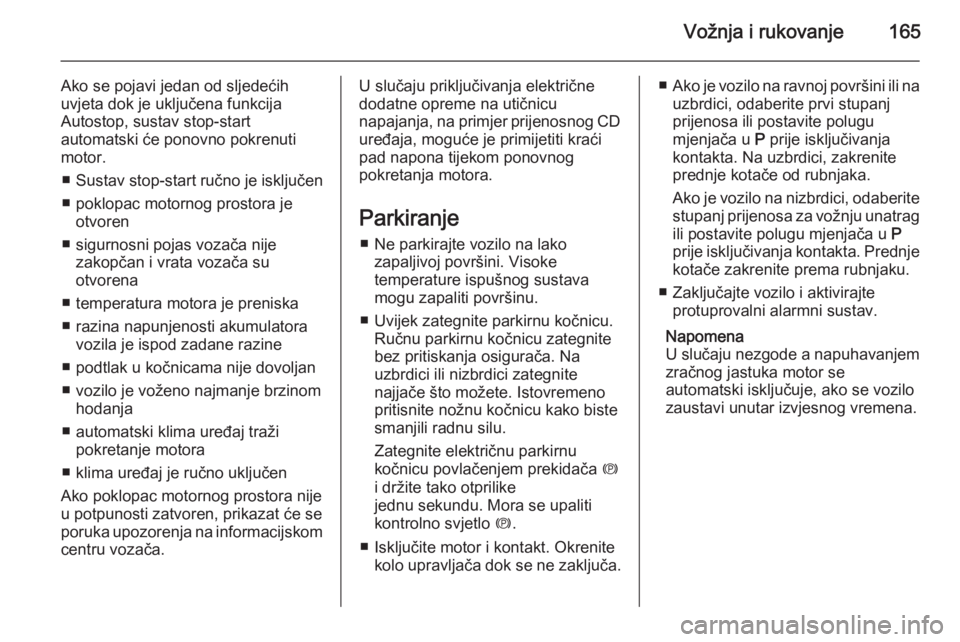

Ako se pojavi jedan od sljedećih
uvjeta dok je uključena funkcija
Autostop, sustav stop-start
automatski će ponovno pokrenuti
motor.
■ Sustav stop-start ručno je isključen
■ poklopac motornog prostora je otvoren
■ sigurnosni pojas vozača nije zakopčan i vrata vozača su
otvorena
■ temperatura motora je preniska
■ razina napunjenosti akumulatora vozila je ispod zadane razine
■ podtlak u kočnicama nije dovoljan
■ vozilo je voženo najmanje brzinom hodanja
■ automatski klima uređaj traži pokretanje motora
■ klima uređaj je ručno uključen
Ako poklopac motornog prostora nije u potpunosti zatvoren, prikazat će seporuka upozorenja na informacijskom centru vozača.U slučaju priključivanja električne
dodatne opreme na utičnicu
napajanja, na primjer prijenosnog CD
uređaja, moguće je primijetiti kraći
pad napona tijekom ponovnog
pokretanja motora.
Parkiranje ■ Ne parkirajte vozilo na lako zapaljivoj površini. Visoke
temperature ispušnog sustava
mogu zapaliti površinu.
■ Uvijek zategnite parkirnu kočnicu. Ručnu parkirnu kočnicu zategnite
bez pritiskanja osigurača. Na
uzbrdici ili nizbrdici zategnite
najjače što možete. Istovremeno
pritisnite nožnu kočnicu kako biste smanjili radnu silu.
Zategnite električnu parkirnu
kočnicu povlačenjem prekidača m
i držite tako otprilike
jednu sekundu. Mora se upaliti
kontrolno svjetlo m.
■ Isključite motor i kontakt. Okrenite kolo upravljača dok se ne zaključa.■Ako je vozilo na ravnoj površini ili na
uzbrdici, odaberite prvi stupanjprijenosa ili postavite polugu
mjenjača u P prije isključivanja
kontakta. Na uzbrdici, zakrenite
prednje kotače od rubnjaka.
Ako je vozilo na nizbrdici, odaberite
stupanj prijenosa za vožnju unatrag
ili postavite polugu mjenjača u P
prije isključivanja kontakta. Prednje kotače zakrenite prema rubnjaku.
■ Zaključajte vozilo i aktivirajte protuprovalni alarmni sustav.
Napomena
U slučaju nezgode a napuhavanjem zračnog jastuka motor se
automatski isključuje, ako se vozilo
zaustavi unutar izvjesnog vremena.

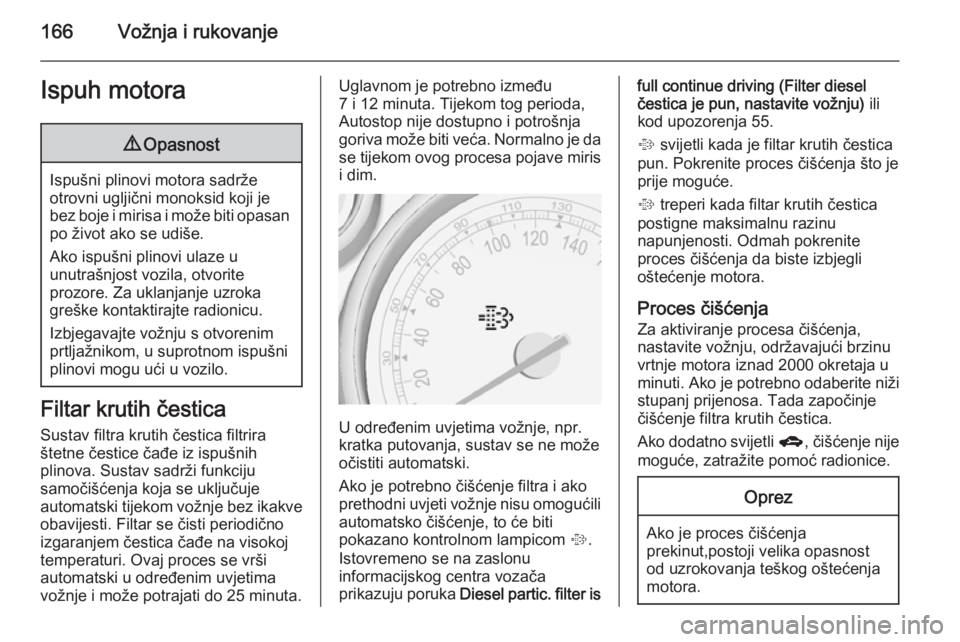

166Vožnja i rukovanjeIspuh motora9Opasnost
Ispušni plinovi motora sadrže
otrovni ugljični monoksid koji je
bez boje i mirisa i može biti opasan po život ako se udiše.
Ako ispušni plinovi ulaze u
unutrašnjost vozila, otvorite
prozore. Za uklanjanje uzroka
greške kontaktirajte radionicu.
Izbjegavajte vožnju s otvorenim
prtljažnikom, u suprotnom ispušni
plinovi mogu ući u vozilo.
Filtar krutih čestica
Sustav filtra krutih čestica filtrira
štetne čestice čađe iz ispušnih
plinova. Sustav sadrži funkciju
samočišćenja koja se uključuje
automatski tijekom vožnje bez ikakve obavijesti. Filtar se čisti periodično
izgaranjem čestica čađe na visokoj
temperaturi. Ovaj proces se vrši
automatski u određenim uvjetima
vožnje i može potrajati do 25 minuta.
Uglavnom je potrebno između
7 i 12 minuta. Tijekom tog perioda,
Autostop nije dostupno i potrošnja
goriva može biti veća. Normalno je da
se tijekom ovog procesa pojave miris
i dim.
U određenim uvjetima vožnje, npr.
kratka putovanja, sustav se ne može očistiti automatski.
Ako je potrebno čišćenje filtra i ako prethodni uvjeti vožnje nisu omogućili
automatsko čišćenje, to će biti
pokazano kontrolnom lampicom %.
Istovremeno se na zaslonu
informacijskog centra vozača
prikazuju poruka Diesel partic. filter is
full continue driving (Filter diesel
čestica je pun, nastavite vožnju) ili
kod upozorenja 55.
% svijetli kada je filtar krutih čestica
pun. Pokrenite proces čišćenja što je
prije moguće.
% treperi kada filtar krutih čestica
postigne maksimalnu razinu
napunjenosti. Odmah pokrenite
proces čišćenja da biste izbjegli
oštećenje motora.
Proces čišćenja
Za aktiviranje procesa čišćenja,
nastavite vožnju, održavajući brzinu
vrtnje motora iznad 2000 okretaja u
minuti. Ako je potrebno odaberite niži stupanj prijenosa. Tada započinje
čišćenje filtra krutih čestica.
Ako dodatno svijetli g, čišćenje nije
moguće, zatražite pomoć radionice.Oprez
Ako je proces čišćenja
prekinut,postoji velika opasnost
od uzrokovanja teškog oštećenja
motora.

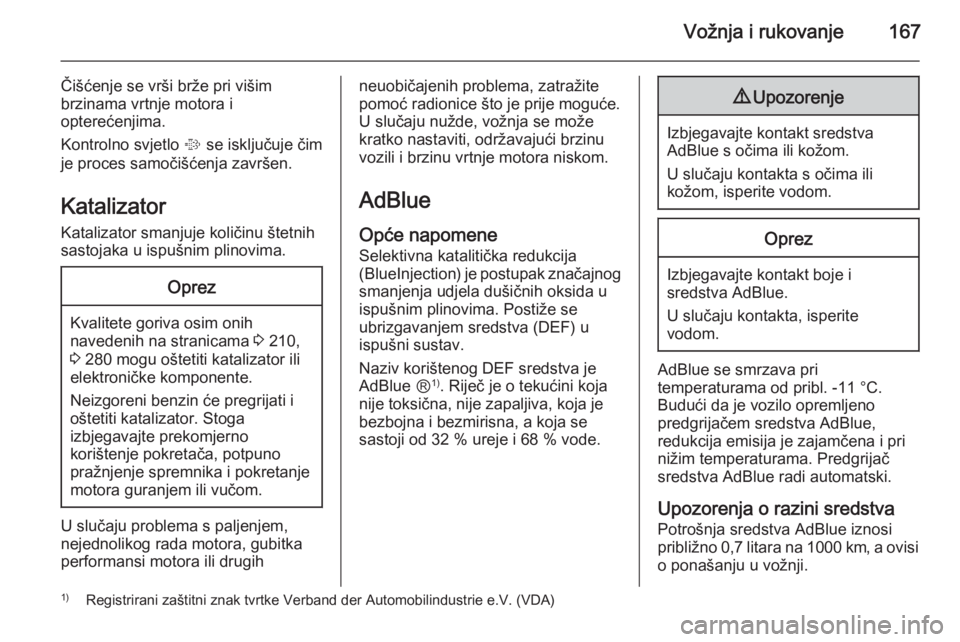

Vožnja i rukovanje167
Čišćenje se vrši brže pri višim
brzinama vrtnje motora i
opterećenjima.
Kontrolno svjetlo % se isključuje čim
je proces samočišćenja završen.
Katalizator
Katalizator smanjuje količinu štetnih
sastojaka u ispušnim plinovima.Oprez
Kvalitete goriva osim onih navedenih na stranicama 3 210,
3 280 mogu oštetiti katalizator ili
elektroničke komponente.
Neizgoreni benzin će pregrijati i
oštetiti katalizator. Stoga
izbjegavajte prekomjerno
korištenje pokretača, potpuno
pražnjenje spremnika i pokretanje
motora guranjem ili vučom.
U slučaju problema s paljenjem,
nejednolikog rada motora, gubitka
performansi motora ili drugih
neuobičajenih problema, zatražite pomoć radionice što je prije moguće.
U slučaju nužde, vožnja se može
kratko nastaviti, održavajući brzinu
vozili i brzinu vrtnje motora niskom.
AdBlue
Opće napomene Selektivna katalitička redukcija
(BlueInjection ) je postupak značajnog
smanjenja udjela dušičnih oksida u ispušnim plinovima. Postiže se
ubrizgavanjem sredstva (DEF) u
ispušni sustav.
Naziv korištenog DEF sredstva je
AdBlue Ⓡ 1)
. Riječ je o tekućini koja
nije toksična, nije zapaljiva, koja je bezbojna i bezmirisna, a koja se
sastoji od 32 % ureje i 68 % vode.9 Upozorenje
Izbjegavajte kontakt sredstva
AdBlue s očima ili kožom.
U slučaju kontakta s očima ili
kožom, isperite vodom.
Oprez
Izbjegavajte kontakt boje i
sredstva AdBlue.
U slučaju kontakta, isperite
vodom.
AdBlue se smrzava pri
temperaturama od pribl. -11 °C.
Budući da je vozilo opremljeno
predgrijačem sredstva AdBlue,
redukcija emisija je zajamčena i pri
nižim temperaturama. Predgrijač
sredstva AdBlue radi automatski.
Upozorenja o razini sredstva
Potrošnja sredstva AdBlue iznosi
približno 0,7 litara na 1000 km, a ovisi
o ponašanju u vožnji.
1) Registrirani zaštitni znak tvrtke Verband der Automobilindustrie e.V. (VDA)

168Vožnja i rukovanje
Ako razina sredstva AdBlue padne
ispod određene vrijednosti, na
informacijskom centru vozača (DIC)
prikazat će se upozorenje o razini
Exhaust Fluid Range: (Doseg
ispušne tekućine:) 2400 km .
Potrebno je nadopuniti najmanje
5 litara sredstva AdBlue čim prije.
Vožnja je moguća bez ikakvih
ograničenja.
Ako unutar određene udaljenosti ne
nadopunite sredstvo AdBlue, daljnja
upozorenja o razini sredstva
prikazivat će se na zaslonu DIC,
ovisno o trenutnoj razini sredstva
AdBlue. Upozorenja najavljuju
ograničenja, počevši s ograničenjima
maksimalne brzine sve do
sprječavanja ponovnog pokretanja motora. Ograničenja su zakonski
propisana obveza.
Prije aktivacije ograničenja
maksimalne brzine prilikom sljedećeg
ponovnog pokretanja, poruke
upozorenja
■ Exhaust Fluid Empty Refill Now
(Nedostaje ispušne tekućine,
odmah je nadolijte)
■ Max Speed Upon Restart
(Maksimalna brzina prilikom
ponovnog pokretanja) 100 km/h
naizmjence se prikazuju na zaslonu
DIC.
Osim toga, i kontrolno svjetlo Y
neprekidno je uključeno i oglašava se
zvučno upozorenje.
Ograničenje brzine na 100 km/h
uključit će se kad preostane pribl.
900 km dosega do zamjene ispušne tekućine.
Nakon daljnjeg ograničenja
maksimalne brzine na 50 km/h,
najavit će se sprječavanje ponovnog
pokretanja motora.
