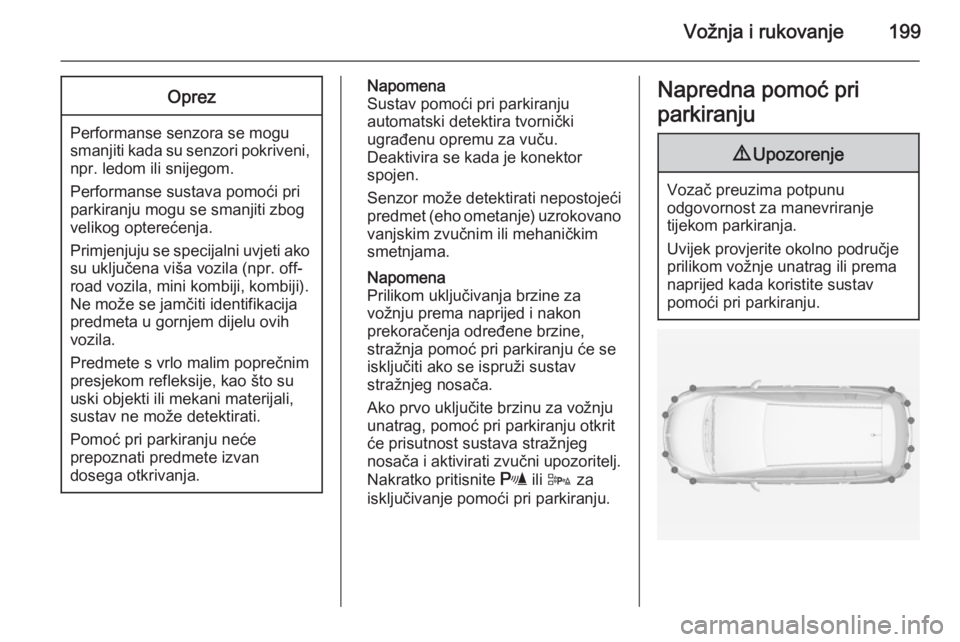

Vožnja i rukovanje199Oprez
Performanse senzora se mogu
smanjiti kada su senzori pokriveni, npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbogvelikog opterećenja.
Primjenjuju se specijalni uvjeti ako su uključena viša vozila (npr. off-
road vozila, mini kombiji, kombiji).
Ne može se jamčiti identifikacija
predmeta u gornjem dijelu ovih
vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
uski objekti ili mekani materijali,
sustav ne može detektirati.
Pomoć pri parkiranju neće
prepoznati predmete izvan
dosega otkrivanja.
Napomena
Sustav pomoći pri parkiranju
automatski detektira tvornički
ugrađenu opremu za vuču.
Deaktivira se kada je konektor
spojen.
Senzor može detektirati nepostojeći
predmet (eho ometanje) uzrokovano
vanjskim zvučnim ili mehaničkim
smetnjama.
Napomena
Prilikom uključivanja brzine za
vožnju prema naprijed i nakon
prekoračenja određene brzine,
stražnja pomoć pri parkiranju će se
isključiti ako se ispruži sustav
stražnjeg nosača.
Ako prvo uključite brzinu za vožnju
unatrag, pomoć pri parkiranju otkrit
će prisutnost sustava stražnjeg
nosača i aktivirati zvučni upozoritelj.
Nakratko pritisnite r ili D za
isključivanje pomoći pri parkiranju.Napredna pomoć pri
parkiranju9 Upozorenje
Vozač preuzima potpunu
odgovornost za manevriranje
tijekom parkiranja.
Uvijek provjerite okolno područje
prilikom vožnje unatrag ili prema
naprijed kada koristite sustav
pomoći pri parkiranju.

200Vožnja i rukovanje

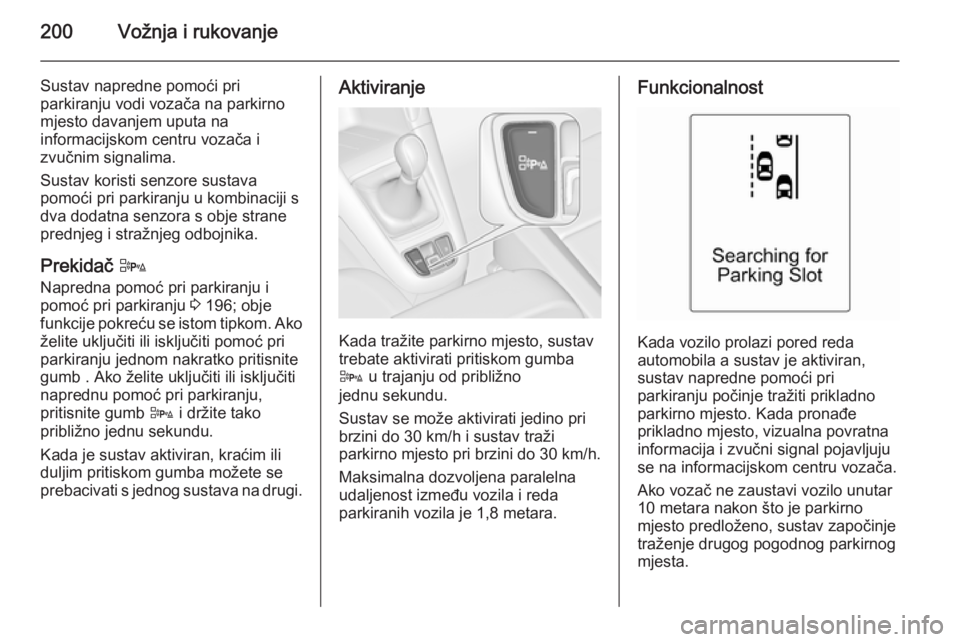

Sustav napredne pomoći pri
parkiranju vodi vozača na parkirno
mjesto davanjem uputa na
informacijskom centru vozača i
zvučnim signalima.
Sustav koristi senzore sustava
pomoći pri parkiranju u kombinaciji s dva dodatna senzora s obje strane
prednjeg i stražnjeg odbojnika.
Prekidač D
Napredna pomoć pri parkiranju i
pomoć pri parkiranju 3 196; obje
funkcije pokreću se istom tipkom. Ako
želite uključiti ili isključiti pomoć pri
parkiranju jednom nakratko pritisnite
gumb . Ako želite uključiti ili isključiti
naprednu pomoć pri parkiranju,
pritisnite gumb D i držite tako
približno jednu sekundu.
Kada je sustav aktiviran, kraćim ili
duljim pritiskom gumba možete se
prebacivati s jednog sustava na drugi.Aktiviranje
Kada tražite parkirno mjesto, sustav
trebate aktivirati pritiskom gumba
D u trajanju od približno
jednu sekundu.
Sustav se može aktivirati jedino pri
brzini do 30 km/h i sustav traži
parkirno mjesto pri brzini do 30 km/h.
Maksimalna dozvoljena paralelna
udaljenost između vozila i reda
parkiranih vozila je 1,8 metara.
Funkcionalnost
Kada vozilo prolazi pored reda
automobila a sustav je aktiviran,
sustav napredne pomoći pri
parkiranju počinje tražiti prikladno
parkirno mjesto. Kada pronađe
prikladno mjesto, vizualna povratna informacija i zvučni signal pojavljuju
se na informacijskom centru vozača.
Ako vozač ne zaustavi vozilo unutar
10 metara nakon što je parkirno
mjesto predloženo, sustav započinje
traženje drugog pogodnog parkirnog
mjesta.

Vožnja i rukovanje201

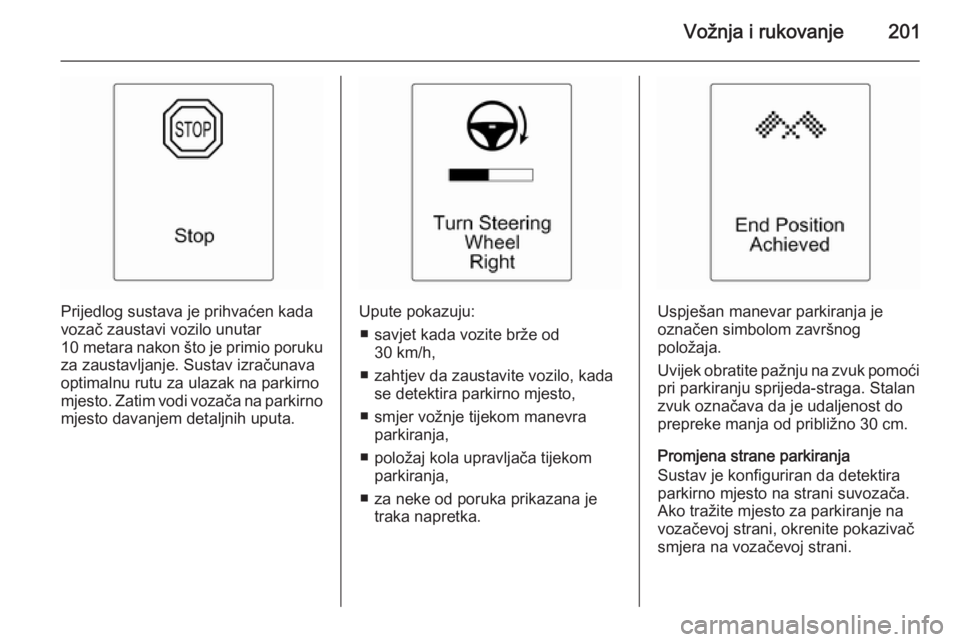

Prijedlog sustava je prihvaćen kada
vozač zaustavi vozilo unutar
10 metara nakon što je primio poruku
za zaustavljanje. Sustav izračunava
optimalnu rutu za ulazak na parkirno
mjesto. Zatim vodi vozača na parkirno
mjesto davanjem detaljnih uputa.Upute pokazuju:
■ savjet kada vozite brže od 30 km/h,
■ zahtjev da zaustavite vozilo, kada se detektira parkirno mjesto,
■ smjer vožnje tijekom manevra parkiranja,
■ položaj kola upravljača tijekom parkiranja,
■ za neke od poruka prikazana je traka napretka.Uspješan manevar parkiranja je
označen simbolom završnog
položaja.
Uvijek obratite pažnju na zvuk pomoći pri parkiranju sprijeda-straga. Stalan
zvuk označava da je udaljenost do
prepreke manja od približno 30 cm.
Promjena strane parkiranja
Sustav je konfiguriran da detektira
parkirno mjesto na strani suvozača.
Ako tražite mjesto za parkiranje na
vozačevoj strani, okrenite pokazivač
smjera na vozačevoj strani.

202Vožnja i rukovanje

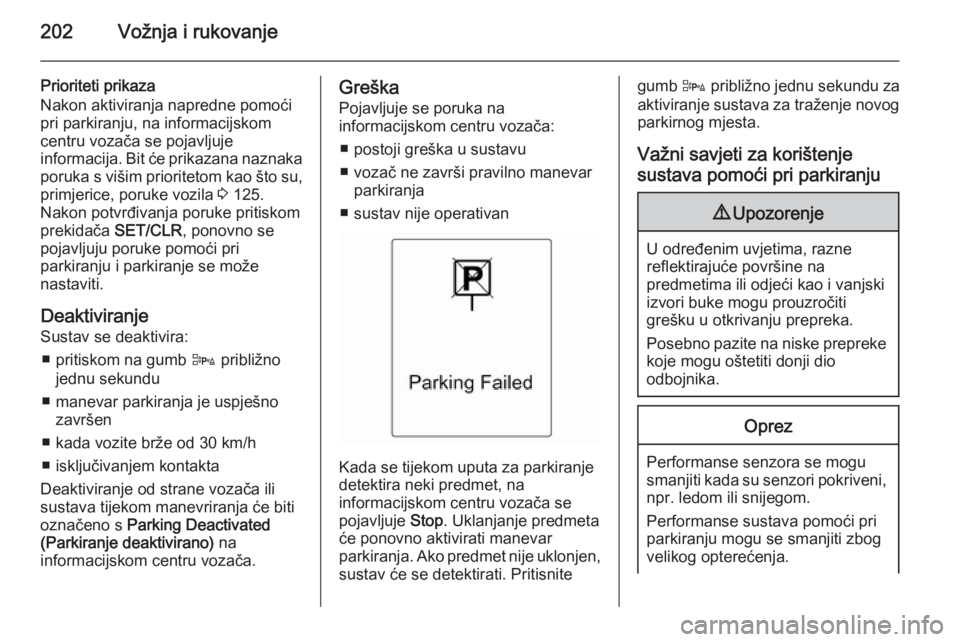

Prioriteti prikaza
Nakon aktiviranja napredne pomoći pri parkiranju, na informacijskom
centru vozača se pojavljuje
informacija. Bit će prikazana naznaka
poruka s višim prioritetom kao što su, primjerice, poruke vozila 3 125.
Nakon potvrđivanja poruke pritiskom prekidača SET/CLR, ponovno se
pojavljuju poruke pomoći pri
parkiranju i parkiranje se može
nastaviti.
DeaktiviranjeSustav se deaktivira:
■ pritiskom na gumb D približno
jednu sekundu
■ manevar parkiranja je uspješno završen
■ kada vozite brže od 30 km/h ■ isključivanjem kontakta
Deaktiviranje od strane vozača ili
sustava tijekom manevriranja će biti označeno s Parking Deactivated
(Parkiranje deaktivirano) na
informacijskom centru vozača.Greška
Pojavljuje se poruka na
informacijskom centru vozača:
■ postoji greška u sustavu
■ vozač ne završi pravilno manevar parkiranja
■ sustav nije operativan
Kada se tijekom uputa za parkiranje
detektira neki predmet, na
informacijskom centru vozača se
pojavljuje Stop. Uklanjanje predmeta
će ponovno aktivirati manevar
parkiranja. Ako predmet nije uklonjen, sustav će se detektirati. Pritisnite
gumb D približno jednu sekundu za
aktiviranje sustava za traženje novog
parkirnog mjesta.
Važni savjeti za korištenje
sustava pomoći pri parkiranju9 Upozorenje
U određenim uvjetima, razne
reflektirajuće površine na
predmetima ili odjeći kao i vanjski
izvori buke mogu prouzročiti
grešku u otkrivanju prepreka.
Posebno pazite na niske prepreke
koje mogu oštetiti donji dio
odbojnika.
Oprez
Performanse senzora se mogu
smanjiti kada su senzori pokriveni, npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbog
velikog opterećenja.

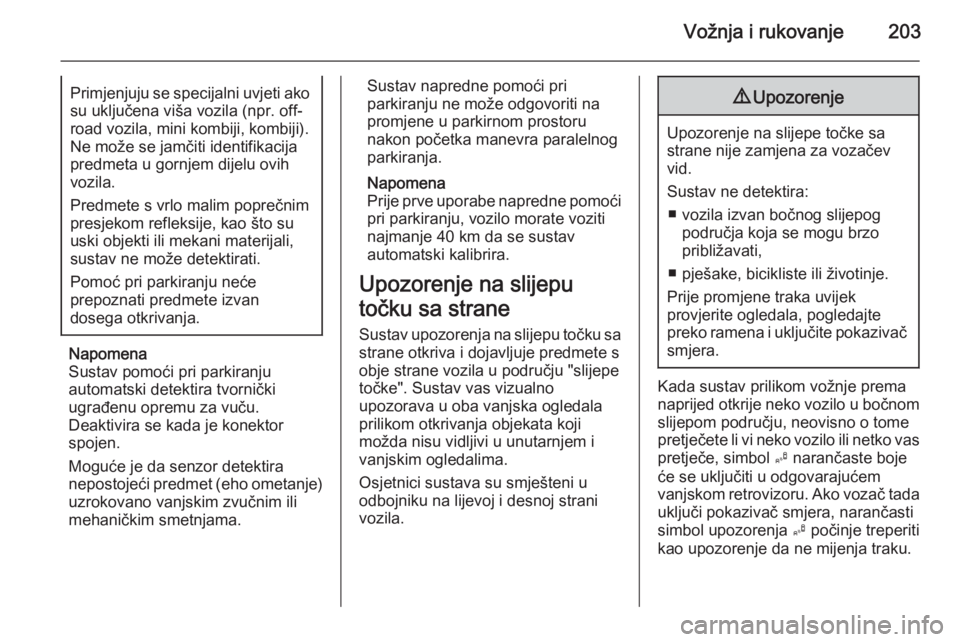

Vožnja i rukovanje203Primjenjuju se specijalni uvjeti akosu uključena viša vozila (npr. off-
road vozila, mini kombiji, kombiji).
Ne može se jamčiti identifikacija
predmeta u gornjem dijelu ovih
vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
uski objekti ili mekani materijali,
sustav ne može detektirati.
Pomoć pri parkiranju neće
prepoznati predmete izvan
dosega otkrivanja.
Napomena
Sustav pomoći pri parkiranju
automatski detektira tvornički
ugrađenu opremu za vuču.
Deaktivira se kada je konektor
spojen.
Moguće je da senzor detektira
nepostojeći predmet (eho ometanje)
uzrokovano vanjskim zvučnim ili
mehaničkim smetnjama.
Sustav napredne pomoći pri
parkiranju ne može odgovoriti na
promjene u parkirnom prostoru
nakon početka manevra paralelnog
parkiranja.
Napomena
Prije prve uporabe napredne pomoći pri parkiranju, vozilo morate vozitinajmanje 40 km da se sustav
automatski kalibrira.

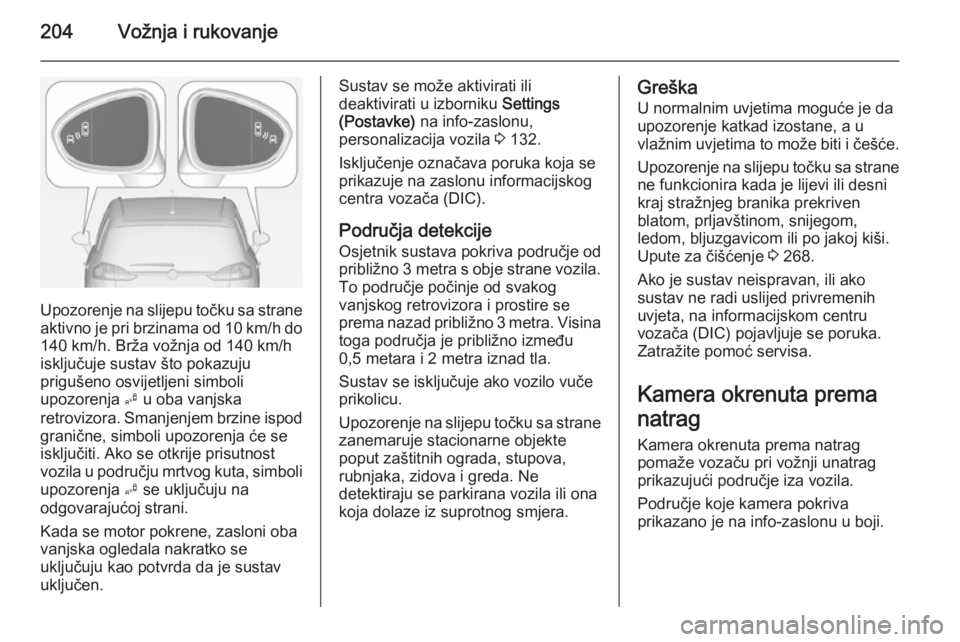

Upozorenje na slijepu
točku sa strane Sustav upozorenja na slijepu točku sa
strane otkriva i dojavljuje predmete s
obje strane vozila u području "slijepe točke". Sustav vas vizualno
upozorava u oba vanjska ogledala
prilikom otkrivanja objekata koji
možda nisu vidljivi u unutarnjem i
vanjskim ogledalima.
Osjetnici sustava su smješteni u
odbojniku na lijevoj i desnoj strani
vozila.9 Upozorenje
Upozorenje na slijepe točke sa
strane nije zamjena za vozačev vid.
Sustav ne detektira: ■ vozila izvan bočnog slijepog područja koja se mogu brzo
približavati,
■ pješake, bicikliste ili životinje.
Prije promjene traka uvijek
provjerite ogledala, pogledajte
preko ramena i uključite pokazivač
smjera.
Kada sustav prilikom vožnje prema
naprijed otkrije neko vozilo u bočnom slijepom području, neovisno o tomepretječete li vi neko vozilo ili netko vas
pretječe, simbol B narančaste boje
će se uključiti u odgovarajućem
vanjskom retrovizoru. Ako vozač tada
uključi pokazivač smjera, narančasti
simbol upozorenja B počinje treperiti
kao upozorenje da ne mijenja traku.

204Vožnja i rukovanje
Upozorenje na slijepu točku sa strane
aktivno je pri brzinama od 10 km/h do 140 km/h. Brža vožnja od 140 km/h
isključuje sustav što pokazuju
prigušeno osvijetljeni simboli
upozorenja B u oba vanjska
retrovizora. Smanjenjem brzine ispod
granične, simboli upozorenja će se
isključiti. Ako se otkrije prisutnost
vozila u području mrtvog kuta, simboli upozorenja B se uključuju na
odgovarajućoj strani.
Kada se motor pokrene, zasloni oba vanjska ogledala nakratko se
uključuju kao potvrda da je sustav uključen.
Sustav se može aktivirati ili
deaktivirati u izborniku Settings
(Postavke) na info-zaslonu,
personalizacija vozila 3 132.
Isključenje označava poruka koja se
prikazuje na zaslonu informacijskog
centra vozača (DIC).
Područja detekcije Osjetnik sustava pokriva područje od
približno 3 metra s obje strane vozila.
To područje počinje od svakog
vanjskog retrovizora i prostire se
prema nazad približno 3 metra. Visina
toga područja je približno između
0,5 metara i 2 metra iznad tla.
Sustav se isključuje ako vozilo vuče
prikolicu.
Upozorenje na slijepu točku sa strane
zanemaruje stacionarne objekte
poput zaštitnih ograda, stupova,
rubnjaka, zidova i greda. Ne
detektiraju se parkirana vozila ili ona
koja dolaze iz suprotnog smjera.Greška
U normalnim uvjetima moguće je da
upozorenje katkad izostane, a u
vlažnim uvjetima to može biti i češće.
Upozorenje na slijepu točku sa strane
ne funkcionira kada je lijevi ili desni
kraj stražnjeg branika prekriven
blatom, prljavštinom, snijegom,
ledom, bljuzgavicom ili po jakoj kiši.
Upute za čišćenje 3 268.
Ako je sustav neispravan, ili ako
sustav ne radi uslijed privremenih
uvjeta, na informacijskom centru
vozača (DIC) pojavljuje se poruka.
Zatražite pomoć servisa.
Kamera okrenuta prema
natrag
Kamera okrenuta prema natrag
pomaže vozaču pri vožnji unatrag
prikazujući područje iza vozila.
Područje koje kamera pokriva
prikazano je na info-zaslonu u boji.

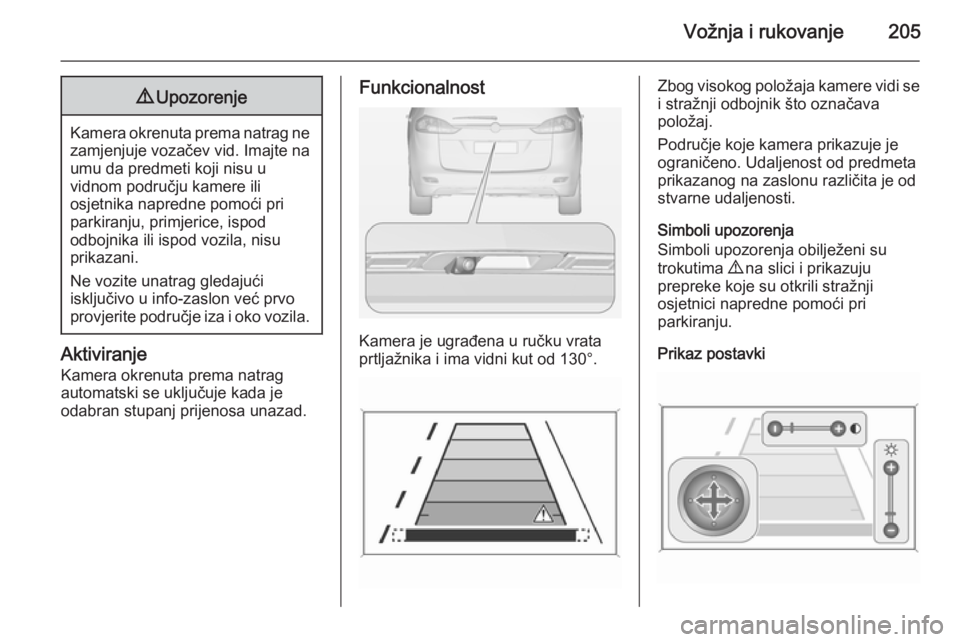

Vožnja i rukovanje2059Upozorenje
Kamera okrenuta prema natrag ne
zamjenjuje vozačev vid. Imajte na
umu da predmeti koji nisu u
vidnom području kamere ili
osjetnika napredne pomoći pri
parkiranju, primjerice, ispod
odbojnika ili ispod vozila, nisu
prikazani.
Ne vozite unatrag gledajući
isključivo u info-zaslon već prvo
provjerite područje iza i oko vozila.
Aktiviranje
Kamera okrenuta prema natrag
automatski se uključuje kada je
odabran stupanj prijenosa unazad.
Funkcionalnost
Kamera je ugrađena u ručku vrata
prtljažnika i ima vidni kut od 130°.
Zbog visokog položaja kamere vidi se
i stražnji odbojnik što označava
položaj.
Područje koje kamera prikazuje je
ograničeno. Udaljenost od predmeta
prikazanog na zaslonu različita je od
stvarne udaljenosti.
Simboli upozorenja
Simboli upozorenja obilježeni su
trokutima 9 na slici i prikazuju
prepreke koje su otkrili stražnji
osjetnici napredne pomoći pri
parkiranju.
Prikaz postavki

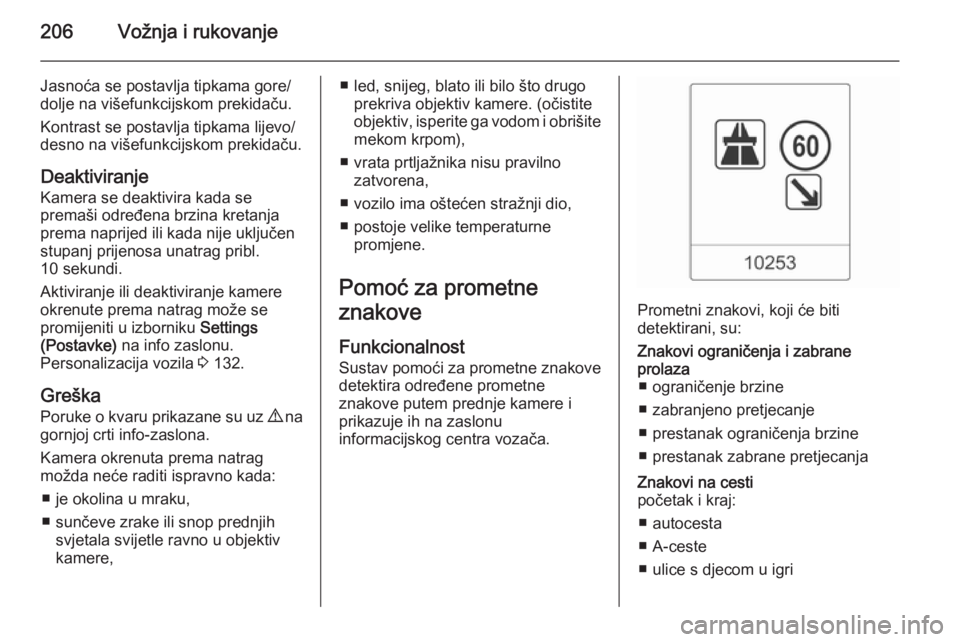

206Vožnja i rukovanje
Jasnoća se postavlja tipkama gore/
dolje na višefunkcijskom prekidaču.
Kontrast se postavlja tipkama lijevo/
desno na višefunkcijskom prekidaču.
Deaktiviranje
Kamera se deaktivira kada se
premaši određena brzina kretanja
prema naprijed ili kada nije uključen
stupanj prijenosa unatrag pribl.
10 sekundi.
Aktiviranje ili deaktiviranje kamere
okrenute prema natrag može se
promijeniti u izborniku Settings
(Postavke) na info zaslonu.
Personalizacija vozila 3 132.
Greška Poruke o kvaru prikazane su uz 9 na
gornjoj crti info-zaslona.
Kamera okrenuta prema natrag
možda neće raditi ispravno kada:
■ je okolina u mraku,
■ sunčeve zrake ili snop prednjih svjetala svijetle ravno u objektiv
kamere,■ led, snijeg, blato ili bilo što drugo prekriva objektiv kamere. (očistite
objektiv, isperite ga vodom i obrišite mekom krpom),
■ vrata prtljažnika nisu pravilno zatvorena,
■ vozilo ima oštećen stražnji dio,
■ postoje velike temperaturne promjene.
Pomoć za prometne
znakove
Funkcionalnost
Sustav pomoći za prometne znakove detektira određene prometne
znakove putem prednje kamere i
prikazuje ih na zaslonu
informacijskog centra vozača.
Prometni znakovi, koji će biti
detektirani, su:
Znakovi ograničenja i zabrane
prolaza ■ ograničenje brzine
■ zabranjeno pretjecanje
■ prestanak ograničenja brzine
■ prestanak zabrane pretjecanjaZnakovi na cesti
početak i kraj:
■ autocesta
■ A-ceste
■ ulice s djecom u igri

Vožnja i rukovanje207

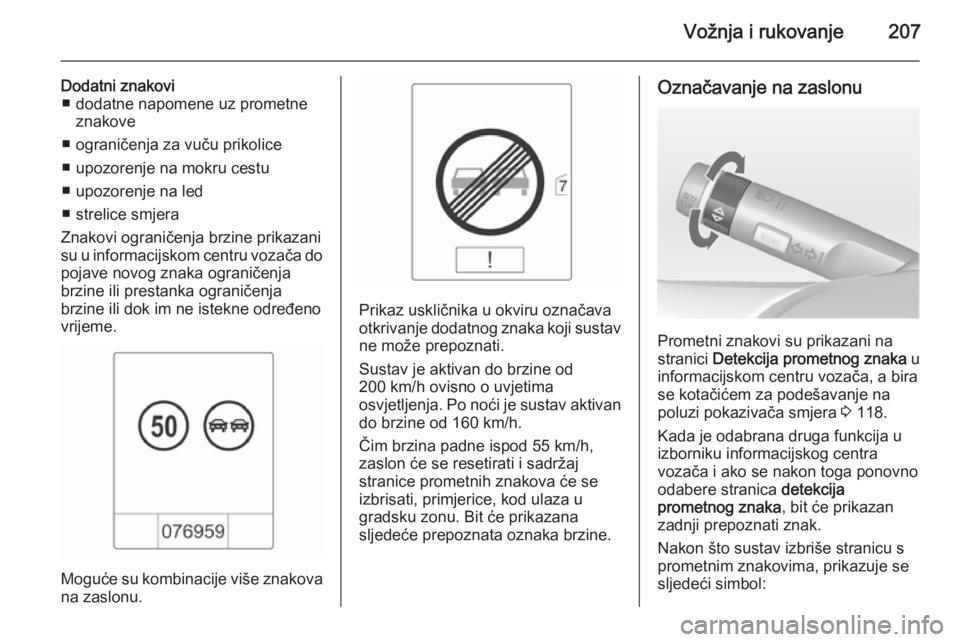

Dodatni znakovi■ dodatne napomene uz prometne znakove
■ ograničenja za vuču prikolice
■ upozorenje na mokru cestu
■ upozorenje na led
■ strelice smjera
Znakovi ograničenja brzine prikazani
su u informacijskom centru vozača do pojave novog znaka ograničenja
brzine ili prestanka ograničenja
brzine ili dok im ne istekne određeno
vrijeme.
Moguće su kombinacije više znakova
na zaslonu.
Prikaz uskličnika u okviru označava
otkrivanje dodatnog znaka koji sustav ne može prepoznati.
Sustav je aktivan do brzine od
200 km/h ovisno o uvjetima
osvjetljenja. Po noći je sustav aktivan
do brzine od 160 km/h.
Čim brzina padne ispod 55 km/h,
zaslon će se resetirati i sadržaj
stranice prometnih znakova će se
izbrisati, primjerice, kod ulaza u
gradsku zonu. Bit će prikazana
sljedeće prepoznata oznaka brzine.
Označavanje na zaslonu
Prometni znakovi su prikazani na
stranici Detekcija prometnog znaka u
informacijskom centru vozača, a bira
se kotačićem za podešavanje na
poluzi pokazivača smjera 3 118.
Kada je odabrana druga funkcija u
izborniku informacijskog centra
vozača i ako se nakon toga ponovno
odabere stranica detekcija
prometnog znaka , bit će prikazan
zadnji prepoznati znak.
Nakon što sustav izbriše stranicu s
prometnim znakovima, prikazuje se
sljedeći simbol:

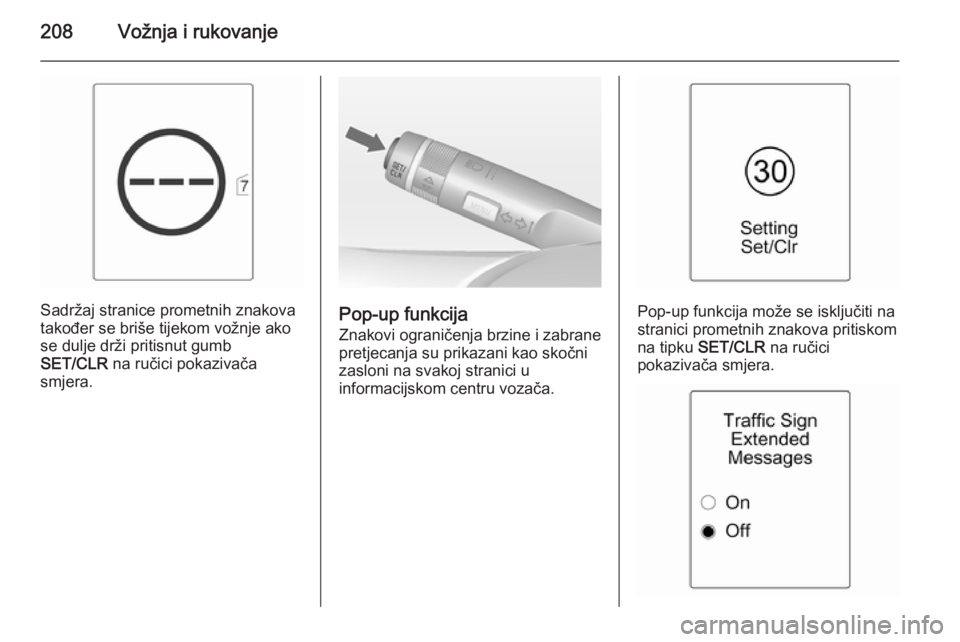

208Vožnja i rukovanje
Sadržaj stranice prometnih znakova
također se briše tijekom vožnje ako
se dulje drži pritisnut gumb
SET/CLR na ručici pokazivača
smjera.Pop-up funkcija
Znakovi ograničenja brzine i zabrane
pretjecanja su prikazani kao skočni
zasloni na svakoj stranici u
informacijskom centru vozača.Pop-up funkcija može se isključiti na
stranici prometnih znakova pritiskom
na tipku SET/CLR na ručici
pokazivača smjera.
