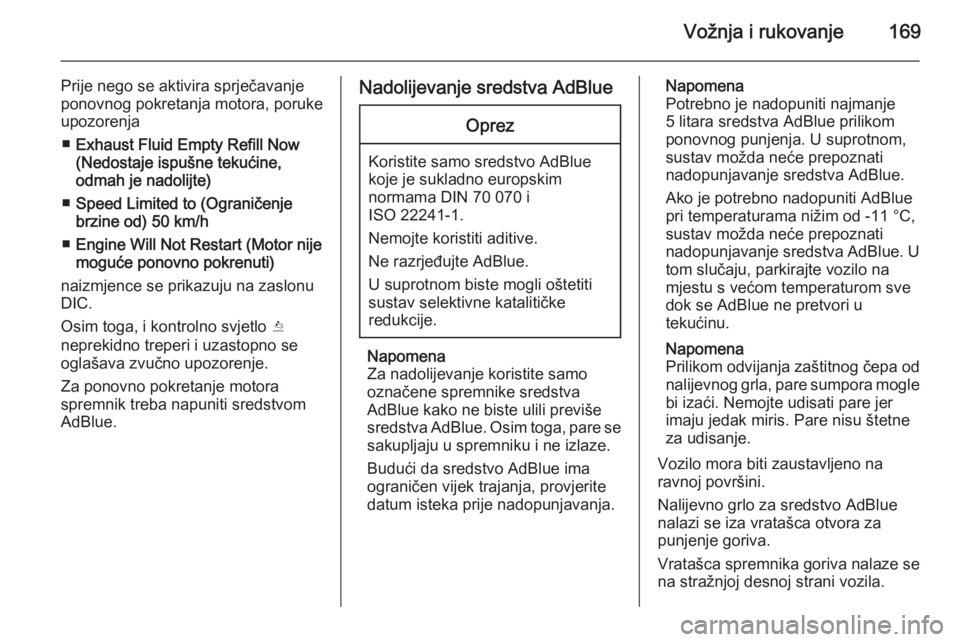

Vožnja i rukovanje169
Prije nego se aktivira sprječavanje
ponovnog pokretanja motora, poruke upozorenja
■ Exhaust Fluid Empty Refill Now
(Nedostaje ispušne tekućine,
odmah je nadolijte)
■ Speed Limited to (Ograničenje
brzine od) 50 km/h
■ Engine Will Not Restart (Motor nije
moguće ponovno pokrenuti)
naizmjence se prikazuju na zaslonu
DIC.
Osim toga, i kontrolno svjetlo Y
neprekidno treperi i uzastopno se
oglašava zvučno upozorenje.
Za ponovno pokretanje motora
spremnik treba napuniti sredstvom
AdBlue.Nadolijevanje sredstva AdBlueOprez
Koristite samo sredstvo AdBlue
koje je sukladno europskim
normama DIN 70 070 i
ISO 22241-1.
Nemojte koristiti aditive.
Ne razrjeđujte AdBlue.
U suprotnom biste mogli oštetiti
sustav selektivne katalitičke
redukcije.
Napomena
Za nadolijevanje koristite samo
označene spremnike sredstva
AdBlue kako ne biste ulili previše
sredstva AdBlue. Osim toga, pare se sakupljaju u spremniku i ne izlaze.
Budući da sredstvo AdBlue ima
ograničen vijek trajanja, provjerite
datum isteka prije nadopunjavanja.
Napomena
Potrebno je nadopuniti najmanje
5 litara sredstva AdBlue prilikom
ponovnog punjenja. U suprotnom,
sustav možda neće prepoznati
nadopunjavanje sredstva AdBlue.
Ako je potrebno nadopuniti AdBlue
pri temperaturama nižim od -11 °C,
sustav možda neće prepoznati
nadopunjavanje sredstva AdBlue. U
tom slučaju, parkirajte vozilo na
mjestu s većom temperaturom sve
dok se AdBlue ne pretvori u
tekućinu.
Napomena
Prilikom odvijanja zaštitnog čepa od nalijevnog grla, pare sumpora moglebi izaći. Nemojte udisati pare jer
imaju jedak miris. Pare nisu štetne
za udisanje.
Vozilo mora biti zaustavljeno na
ravnoj površini.
Nalijevno grlo za sredstvo AdBlue
nalazi se iza vratašca otvora za
punjenje goriva.
Vratašca spremnika goriva nalaze se
na stražnjoj desnoj strani vozila.

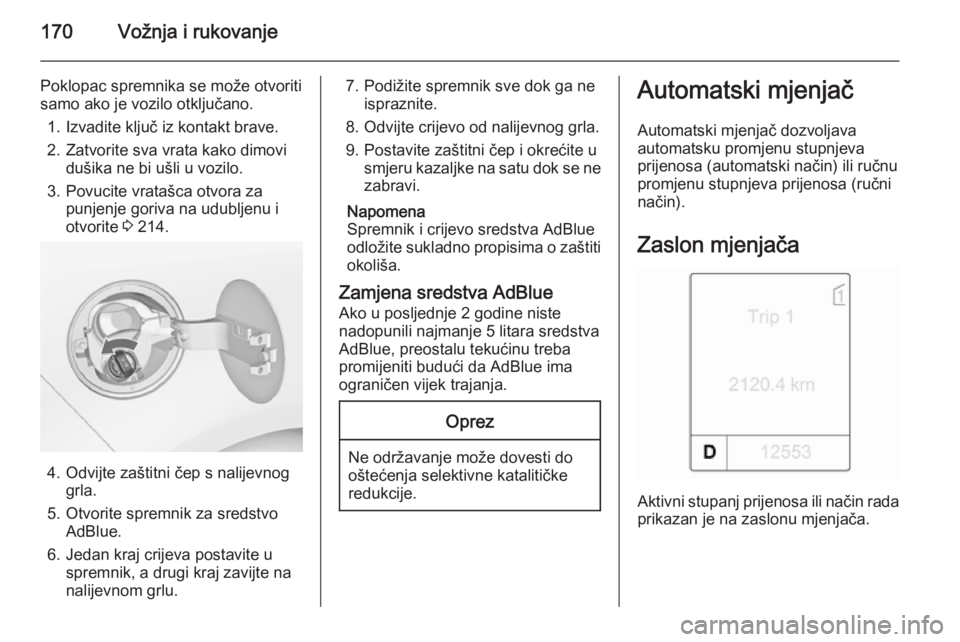

170Vožnja i rukovanje
Poklopac spremnika se može otvoriti
samo ako je vozilo otključano.
1. Izvadite ključ iz kontakt brave.
2. Zatvorite sva vrata kako dimovi dušika ne bi ušli u vozilo.
3. Povucite vratašca otvora za punjenje goriva na udubljenu i
otvorite 3 214.
4. Odvijte zaštitni čep s nalijevnog
grla.
5. Otvorite spremnik za sredstvo AdBlue.
6. Jedan kraj crijeva postavite u spremnik, a drugi kraj zavijte na
nalijevnom grlu.
7. Podižite spremnik sve dok ga ne ispraznite.
8. Odvijte crijevo od nalijevnog grla. 9. Postavite zaštitni čep i okrećite u smjeru kazaljke na satu dok se ne
zabravi.
Napomena
Spremnik i crijevo sredstva AdBlue
odložite sukladno propisima o zaštiti okoliša.
Zamjena sredstva AdBlue Ako u posljednje 2 godine niste
nadopunili najmanje 5 litara sredstva AdBlue, preostalu tekućinu treba
promijeniti budući da AdBlue ima
ograničen vijek trajanja.Oprez
Ne održavanje može dovesti do
oštećenja selektivne katalitičke redukcije.
Automatski mjenjač
Automatski mjenjač dozvoljava
automatsku promjenu stupnjeva
prijenosa (automatski način) ili ručnu
promjenu stupnjeva prijenosa (ručni
način).
Zaslon mjenjača
Aktivni stupanj prijenosa ili način rada prikazan je na zaslonu mjenjača.

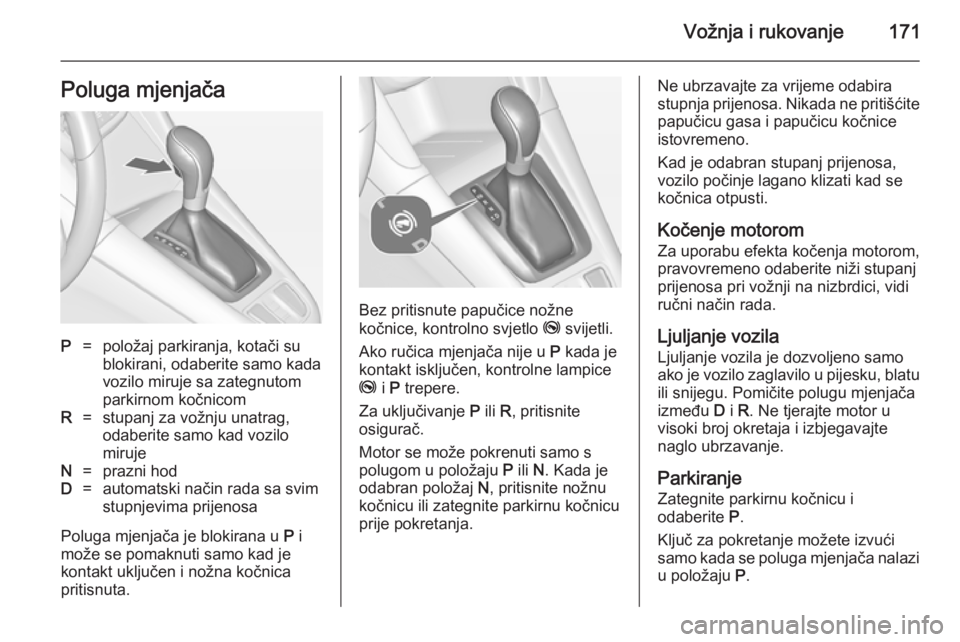

Vožnja i rukovanje171Poluga mjenjačaP=položaj parkiranja, kotači su
blokirani, odaberite samo kada
vozilo miruje sa zategnutom
parkirnom kočnicomR=stupanj za vožnju unatrag,
odaberite samo kad vozilo
mirujeN=prazni hodD=automatski način rada sa svim
stupnjevima prijenosa
Poluga mjenjača je blokirana u P i
može se pomaknuti samo kad je
kontakt uključen i nožna kočnica
pritisnuta.
Bez pritisnute papučice nožne
kočnice, kontrolno svjetlo j svijetli.
Ako ručica mjenjača nije u P kada je
kontakt isključen, kontrolne lampice
j i P trepere.
Za uključivanje P ili R, pritisnite
osigurač.
Motor se može pokrenuti samo s
polugom u položaju P ili N. Kada je
odabran položaj N, pritisnite nožnu
kočnicu ili zategnite parkirnu kočnicu prije pokretanja.
Ne ubrzavajte za vrijeme odabira
stupnja prijenosa. Nikada ne pritišćite papučicu gasa i papučicu kočnice
istovremeno.
Kad je odabran stupanj prijenosa,
vozilo počinje lagano klizati kad se
kočnica otpusti.
Kočenje motorom
Za uporabu efekta kočenja motorom,
pravovremeno odaberite niži stupanj
prijenosa pri vožnji na nizbrdici, vidi
ručni način rada.
Ljuljanje vozila Ljuljanje vozila je dozvoljeno samo
ako je vozilo zaglavilo u pijesku, blatu
ili snijegu. Pomičite polugu mjenjača
između D i R. Ne tjerajte motor u
visoki broj okretaja i izbjegavajte
naglo ubrzavanje.
ParkiranjeZategnite parkirnu kočnicu i
odaberite P.
Ključ za pokretanje možete izvući
samo kada se poluga mjenjača nalazi
u položaju P.

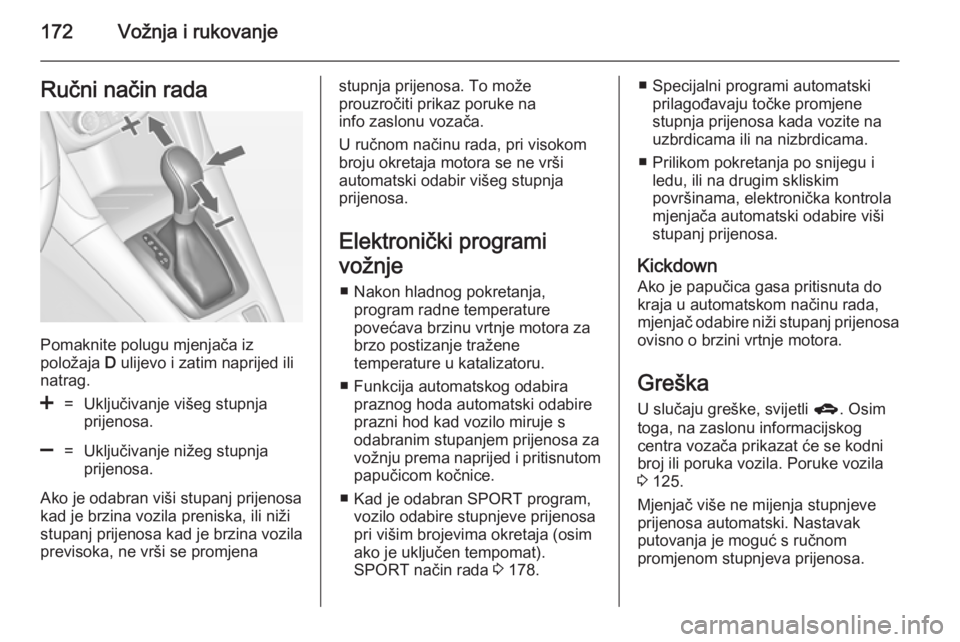

172Vožnja i rukovanjeRučni način rada
Pomaknite polugu mjenjača iz
položaja D ulijevo i zatim naprijed ili
natrag.
<=Uključivanje višeg stupnja
prijenosa.]=Uključivanje nižeg stupnja
prijenosa.
Ako je odabran viši stupanj prijenosa kad je brzina vozila preniska, ili niži
stupanj prijenosa kad je brzina vozila
previsoka, ne vrši se promjena
stupnja prijenosa. To može
prouzročiti prikaz poruke na
info zaslonu vozača.
U ručnom načinu rada, pri visokom
broju okretaja motora se ne vrši
automatski odabir višeg stupnja
prijenosa.
Elektronički programi
vožnje ■ Nakon hladnog pokretanja, program radne temperature
povećava brzinu vrtnje motora za
brzo postizanje tražene
temperature u katalizatoru.
■ Funkcija automatskog odabira praznog hoda automatski odabire
prazni hod kad vozilo miruje s
odabranim stupanjem prijenosa za
vožnju prema naprijed i pritisnutom
papučicom kočnice.
■ Kad je odabran SPORT program, vozilo odabire stupnjeve prijenosa
pri višim brojevima okretaja (osim
ako je uključen tempomat).
SPORT način rada 3 178.■ Specijalni programi automatski
prilagođavaju točke promjene
stupnja prijenosa kada vozite na
uzbrdicama ili na nizbrdicama.
■ Prilikom pokretanja po snijegu i ledu, ili na drugim skliskim
površinama, elektronička kontrola mjenjača automatski odabire viši
stupanj prijenosa.
Kickdown
Ako je papučica gasa pritisnuta do
kraja u automatskom načinu rada,
mjenjač odabire niži stupanj prijenosa ovisno o brzini vrtnje motora.
Greška
U slučaju greške, svijetli g. Osim
toga, na zaslonu informacijskog
centra vozača prikazat će se kodni
broj ili poruka vozila. Poruke vozila
3 125.
Mjenjač više ne mijenja stupnjeve
prijenosa automatski. Nastavak
putovanja je moguć s ručnom
promjenom stupnjeva prijenosa.

Vožnja i rukovanje173
Dostupan je samo najviši stupanj
prijenosa. Ovisno o grešci, u ručnom
načinu rada može biti dostupan i
2. stupanj prijenosa. Odaberite samo
kada vozilo miruje.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Prekid napajanja
električnom energijom U slučaju prekida napajanja
električnom energijom, poluga
mjenjača se ne može pomaknuti iz
položaja P. Ključ za pokretanje se ne
može izvaditi iz kontakt brave.
Ako je akumulator vozila ispražnjen,
pokrenite motor kablovima za
pokretanje 3 264.
Ako akumulator vozila nije uzrok greške, oslobodite polugu mjenjača.
1. Zategnite parkirnu kočnicu.
2. Oslobodite prednju stranu obloge poluge mjenjača na središnjoj
konzoli, preklopite je gore i
zakrenite je ulijevo.
3. Umetnite odvijač u otvor što je više moguće i pomaknite polugu
mjenjača iz položaja P ili N. Ako
se ponovno odabere P ili N,
poluga mjenjača će ponovno biti
blokirana u položaju. Za
uklanjanje uzroka prekida
napajanja kontaktirajte radionicu.
4. Ugradite oblogu poluge mjenjača na središnjoj konzoli i učvrstite je.

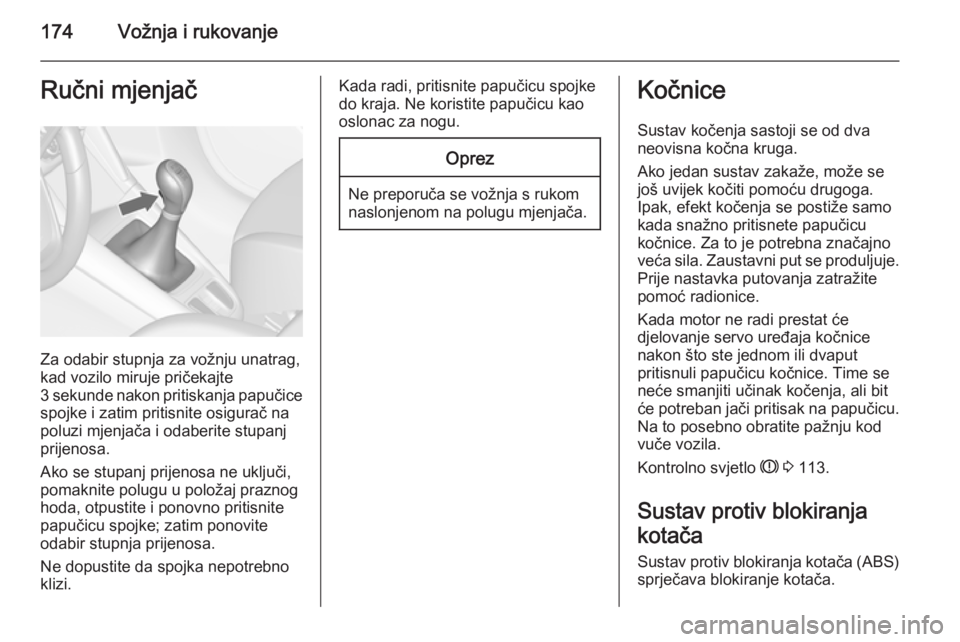

174Vožnja i rukovanjeRučni mjenjač
Za odabir stupnja za vožnju unatrag,
kad vozilo miruje pričekajte
3 sekunde nakon pritiskanja papučice spojke i zatim pritisnite osigurač na
poluzi mjenjača i odaberite stupanj
prijenosa.
Ako se stupanj prijenosa ne uključi,
pomaknite polugu u položaj praznog
hoda, otpustite i ponovno pritisnite
papučicu spojke; zatim ponovite
odabir stupnja prijenosa.
Ne dopustite da spojka nepotrebno
klizi.
Kada radi, pritisnite papučicu spojke
do kraja. Ne koristite papučicu kao
oslonac za nogu.Oprez
Ne preporuča se vožnja s rukom
naslonjenom na polugu mjenjača.
Kočnice
Sustav kočenja sastoji se od dvaneovisna kočna kruga.
Ako jedan sustav zakaže, može se
još uvijek kočiti pomoću drugoga.
Ipak, efekt kočenja se postiže samo
kada snažno pritisnete papučicu
kočnice. Za to je potrebna značajno
veća sila. Zaustavni put se produljuje. Prije nastavka putovanja zatražite
pomoć radionice.
Kada motor ne radi prestat će
djelovanje servo uređaja kočnice
nakon što ste jednom ili dvaput
pritisnuli papučicu kočnice. Time se
neće smanjiti učinak kočenja, ali bit
će potreban jači pritisak na papučicu.
Na to posebno obratite pažnju kod
vuče vozila.
Kontrolno svjetlo R 3 113.
Sustav protiv blokiranja
kotača
Sustav protiv blokiranja kotača (ABS)
sprječava blokiranje kotača.

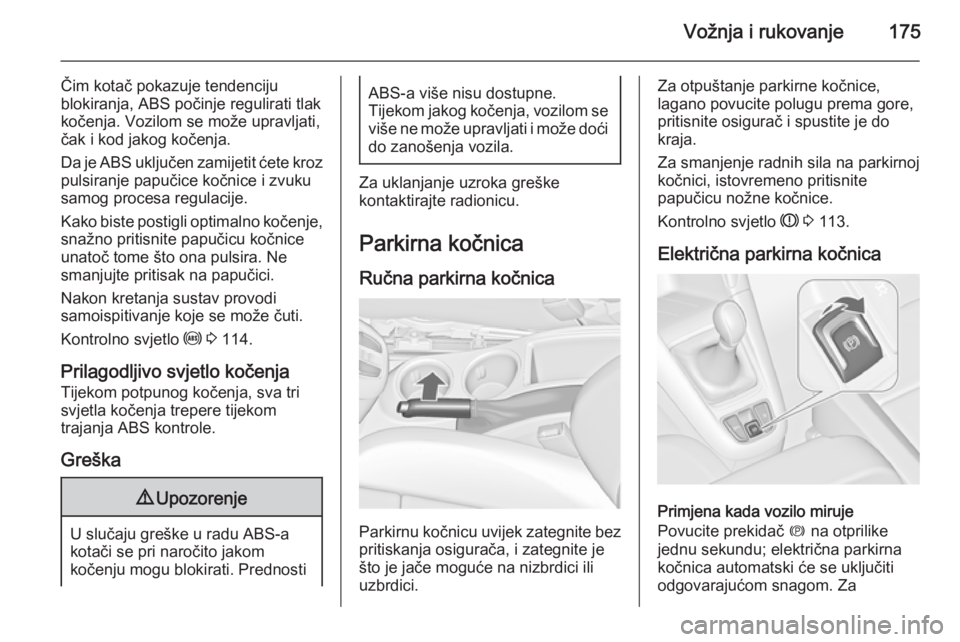

Vožnja i rukovanje175
Čim kotač pokazuje tendenciju
blokiranja, ABS počinje regulirati tlak
kočenja. Vozilom se može upravljati,
čak i kod jakog kočenja.
Da je ABS uključen zamijetit ćete kroz
pulsiranje papučice kočnice i zvuku
samog procesa regulacije.
Kako biste postigli optimalno kočenje, snažno pritisnite papučicu kočnice
unatoč tome što ona pulsira. Ne
smanjujte pritisak na papučici.
Nakon kretanja sustav provodi
samoispitivanje koje se može čuti.
Kontrolno svjetlo u 3 114.
Prilagodljivo svjetlo kočenja
Tijekom potpunog kočenja, sva tri
svjetla kočenja trepere tijekom
trajanja ABS kontrole.
Greška9 Upozorenje
U slučaju greške u radu ABS-a
kotači se pri naročito jakom
kočenju mogu blokirati. Prednosti
ABS-a više nisu dostupne.
Tijekom jakog kočenja, vozilom se više ne može upravljati i može doći do zanošenja vozila.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Parkirna kočnica
Ručna parkirna kočnica
Parkirnu kočnicu uvijek zategnite bez
pritiskanja osigurača, i zategnite je
što je jače moguće na nizbrdici ili
uzbrdici.
Za otpuštanje parkirne kočnice,
lagano povucite polugu prema gore,
pritisnite osigurač i spustite je do
kraja.
Za smanjenje radnih sila na parkirnoj
kočnici, istovremeno pritisnite
papučicu nožne kočnice.
Kontrolno svjetlo R 3 113.
Električna parkirna kočnica
Primjena kada vozilo miruje
Povucite prekidač m na otprilike
jednu sekundu; električna parkirna
kočnica automatski će se uključiti
odgovarajućom snagom. Za

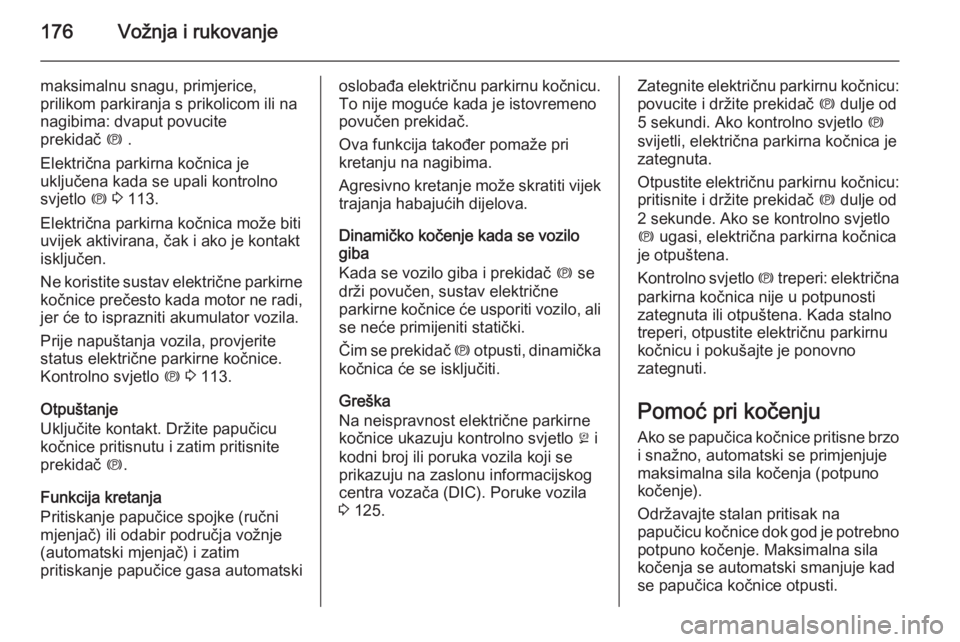

176Vožnja i rukovanje
maksimalnu snagu, primjerice,
prilikom parkiranja s prikolicom ili na
nagibima: dvaput povucite
prekidač m .
Električna parkirna kočnica je
uključena kada se upali kontrolno
svjetlo m 3 113.
Električna parkirna kočnica može biti
uvijek aktivirana, čak i ako je kontakt
isključen.
Ne koristite sustav električne parkirne kočnice prečesto kada motor ne radi, jer će to isprazniti akumulator vozila.
Prije napuštanja vozila, provjerite
status električne parkirne kočnice.
Kontrolno svjetlo m 3 113.
Otpuštanje
Uključite kontakt. Držite papučicu
kočnice pritisnutu i zatim pritisnite
prekidač m.
Funkcija kretanja Pritiskanje papučice spojke (ručni
mjenjač) ili odabir područja vožnje
(automatski mjenjač) i zatim
pritiskanje papučice gasa automatskioslobađa električnu parkirnu kočnicu.
To nije moguće kada je istovremeno
povučen prekidač.
Ova funkcija također pomaže pri
kretanju na nagibima.
Agresivno kretanje može skratiti vijek trajanja habajućih dijelova.
Dinamičko kočenje kada se vozilo
giba
Kada se vozilo giba i prekidač m se
drži povučen, sustav električne
parkirne kočnice će usporiti vozilo, ali se neće primijeniti statički.
Čim se prekidač m otpusti, dinamička
kočnica će se isključiti.
Greška
Na neispravnost električne parkirne
kočnice ukazuju kontrolno svjetlo j i
kodni broj ili poruka vozila koji se
prikazuju na zaslonu informacijskog
centra vozača (DIC). Poruke vozila
3 125.Zategnite električnu parkirnu kočnicu:
povucite i držite prekidač m dulje od
5 sekundi. Ako kontrolno svjetlo m
svijetli, električna parkirna kočnica je
zategnuta.
Otpustite električnu parkirnu kočnicu: pritisnite i držite prekidač m dulje od
2 sekunde. Ako se kontrolno svjetlo m ugasi, električna parkirna kočnica
je otpuštena.
Kontrolno svjetlo m treperi: električna
parkirna kočnica nije u potpunosti
zategnuta ili otpuštena. Kada stalno
treperi, otpustite električnu parkirnu
kočnicu i pokušajte je ponovno
zategnuti.
Pomoć pri kočenju Ako se papučica kočnice pritisne brzo
i snažno, automatski se primjenjuje
maksimalna sila kočenja (potpuno
kočenje).
Održavajte stalan pritisak na
papučicu kočnice dok god je potrebno
potpuno kočenje. Maksimalna sila
kočenja se automatski smanjuje kad
se papučica kočnice otpusti.

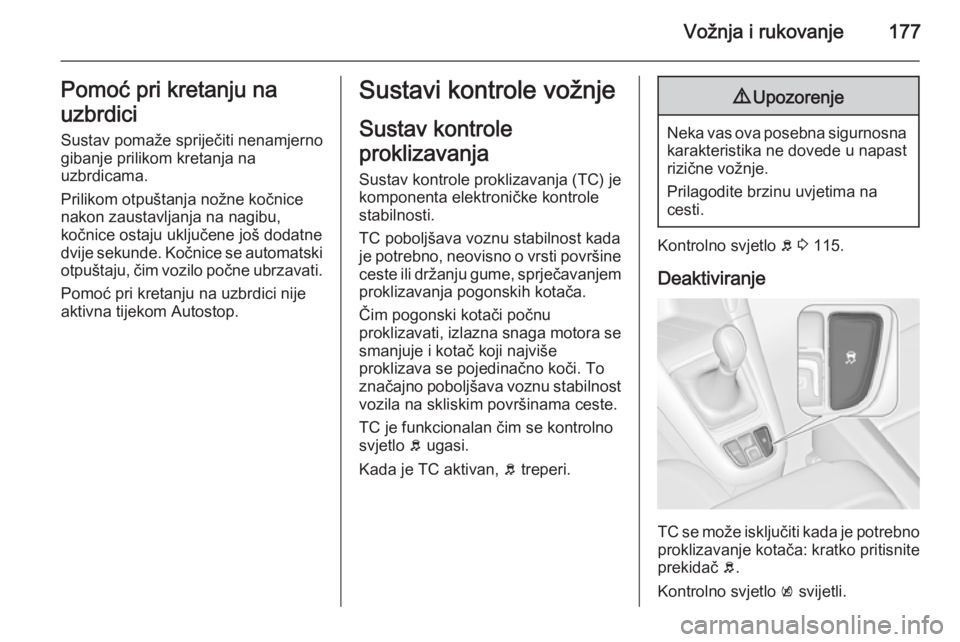

Vožnja i rukovanje177Pomoć pri kretanju na
uzbrdici
Sustav pomaže spriječiti nenamjerno
gibanje prilikom kretanja na
uzbrdicama.
Prilikom otpuštanja nožne kočnice
nakon zaustavljanja na nagibu,
kočnice ostaju uključene još dodatne dvije sekunde. Kočnice se automatski otpuštaju, čim vozilo počne ubrzavati.
Pomoć pri kretanju na uzbrdici nije
aktivna tijekom Autostop.Sustavi kontrole vožnje
Sustav kontrole
proklizavanja Sustav kontrole proklizavanja (TC) je
komponenta elektroničke kontrole stabilnosti.
TC poboljšava voznu stabilnost kada
je potrebno, neovisno o vrsti površine
ceste ili držanju gume, sprječavanjem
proklizavanja pogonskih kotača.
Čim pogonski kotači počnu
proklizavati, izlazna snaga motora se
smanjuje i kotač koji najviše
proklizava se pojedinačno koči. To
značajno poboljšava voznu stabilnost vozila na skliskim površinama ceste.
TC je funkcionalan čim se kontrolno
svjetlo b ugasi.
Kada je TC aktivan, b treperi.9 Upozorenje
Neka vas ova posebna sigurnosna
karakteristika ne dovede u napast
rizične vožnje.
Prilagodite brzinu uvjetima na
cesti.
Kontrolno svjetlo b 3 115.
Deaktiviranje
TC se može isključiti kada je potrebno proklizavanje kotača: kratko pritisnite
prekidač b.
Kontrolno svjetlo k svijetli.

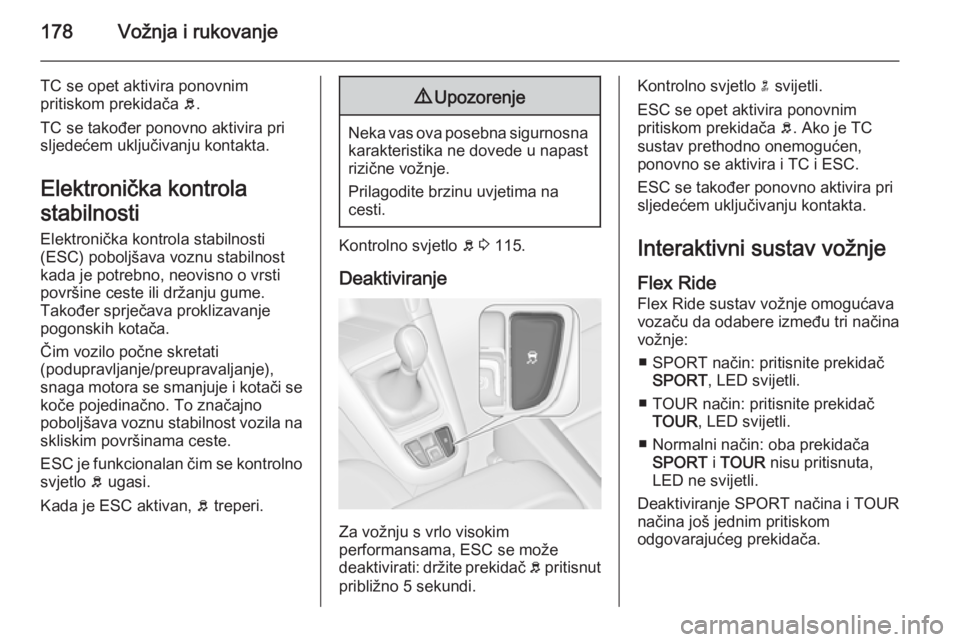

178Vožnja i rukovanje
TC se opet aktivira ponovnim
pritiskom prekidača b.
TC se također ponovno aktivira pri
sljedećem uključivanju kontakta.
Elektronička kontrola
stabilnosti
Elektronička kontrola stabilnosti
(ESC) poboljšava voznu stabilnost
kada je potrebno, neovisno o vrsti
površine ceste ili držanju gume.
Također sprječava proklizavanje
pogonskih kotača.
Čim vozilo počne skretati
(podupravljanje/preupravaljanje),
snaga motora se smanjuje i kotači se koče pojedinačno. To značajno
poboljšava voznu stabilnost vozila na skliskim površinama ceste.
ESC je funkcionalan čim se kontrolno
svjetlo b ugasi.
Kada je ESC aktivan, b treperi.9 Upozorenje
Neka vas ova posebna sigurnosna
karakteristika ne dovede u napast
rizične vožnje.
Prilagodite brzinu uvjetima na
cesti.
Kontrolno svjetlo b 3 115.
Deaktiviranje
Za vožnju s vrlo visokim
performansama, ESC se može
deaktivirati: držite prekidač b pritisnut
približno 5 sekundi.
Kontrolno svjetlo n svijetli.
ESC se opet aktivira ponovnim
pritiskom prekidača b. Ako je TC
sustav prethodno onemogućen,
ponovno se aktivira i TC i ESC.
ESC se također ponovno aktivira pri
sljedećem uključivanju kontakta.
Interaktivni sustav vožnje
Flex Ride
Flex Ride sustav vožnje omogućava
vozaču da odabere između tri načina
vožnje:
■ SPORT način: pritisnite prekidač SPORT , LED svijetli.
■ TOUR način: pritisnite prekidač TOUR , LED svijetli.
■ Normalni način: oba prekidača SPORT i TOUR nisu pritisnuta,
LED ne svijetli.
Deaktiviranje SPORT načina i TOUR
načina još jednim pritiskom
odgovarajućeg prekidača.
