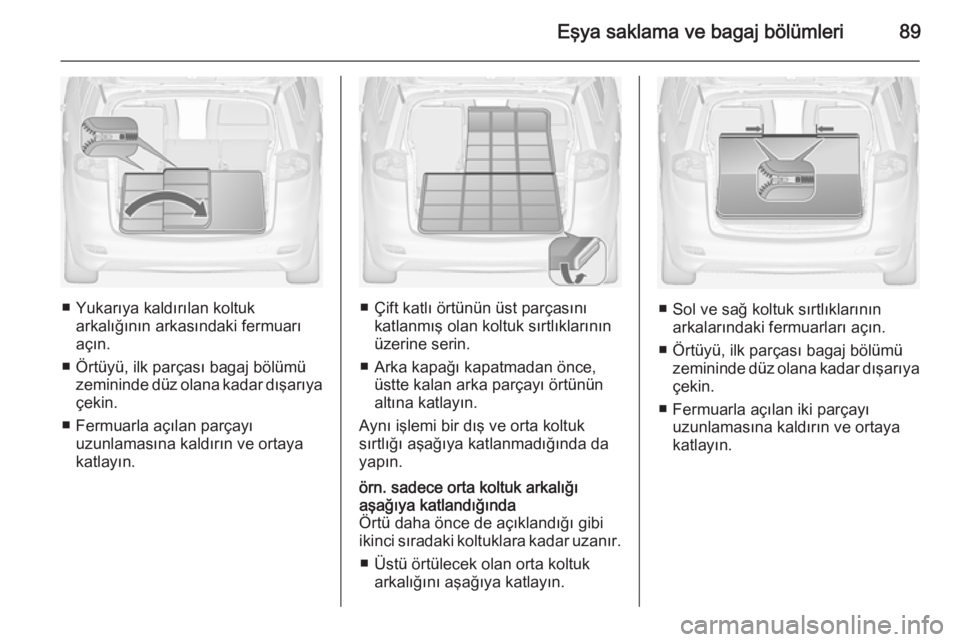

Eşya saklama ve bagaj bölümleri89
■ Yukarıya kaldırılan koltukarkalığının arkasındaki fermuarıaçın.
■ Örtüyü, ilk parçası bagaj bölümü zemininde düz olana kadar dışarıya
çekin.
■ Fermuarla açılan parçayı uzunlamasına kaldırın ve ortayakatlayın.■ Çift katlı örtünün üst parçasını katlanmış olan koltuk sırtlıklarının
üzerine serin.
■ Arka kapağı kapatmadan önce, üstte kalan arka parçayı örtünün
altına katlayın.
Aynı işlemi bir dış ve orta koltuk
sırtlığı aşağıya katlanmadığında da yapın.
örn. sadece orta koltuk arkalığı
aşağıya katlandığında
Örtü daha önce de açıklandığı gibi
ikinci sıradaki koltuklara kadar uzanır.
■ Üstü örtülecek olan orta koltuk arkalığını aşağıya katlayın.
■ Sol ve sağ koltuk sırtlıklarınınarkalarındaki fermuarları açın.
■ Örtüyü, ilk parçası bagaj bölümü zemininde düz olana kadar dışarıya
çekin.
■ Fermuarla açılan iki parçayı uzunlamasına kaldırın ve ortaya
katlayın.

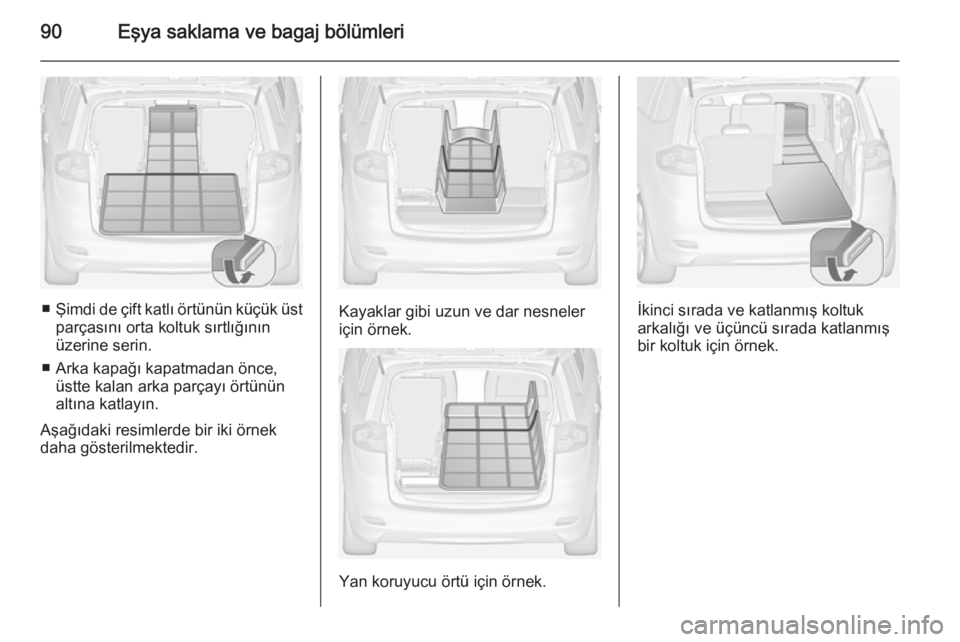

90Eşya saklama ve bagaj bölümleri
■Şimdi de çift katlı örtünün küçük üst
parçasını orta koltuk sırtlığının
üzerine serin.
■ Arka kapağı kapatmadan önce, üstte kalan arka parçayı örtünün
altına katlayın.
Aşağıdaki resimlerde bir iki örnek
daha gösterilmektedir.Kayaklar gibi uzun ve dar nesneler
için örnek.
Yan koruyucu örtü için örnek.
İkinci sırada ve katlanmış koltuk
arkalığı ve üçüncü sırada katlanmış
bir koltuk için örnek.

Eşya saklama ve bagaj bölümleri91Bagaj bölmesindeki
kızaklar ve kancalar
Kancaları istenilen pozisyonda
kızaklara yerleştirin: bunun için
kancayı kızağın üstteki yuvasına
yerleştirin ve alttaki yuvanın içine
bastırın.
Sabitleme halkaları
Sabitleme halkaları, eşya taşırken,
sabitleme kayışlarıyla veya bagaj
ağıyla eşyaları kaymaya karşı
emniyete almak için tasarlanmıştır.
Yük yönetim sistemi
(FlexOrganizer)
FlexOrganizer sistemi, bagaj
bölgesini bölümlere ayırmak için
esnek bir sistemdir.
Sistem şu parçalardan oluşur: ■ adaptörler,
■ muhafaza cepleri,
■ kancalar,
■ değişken ayırıcı ağ.
Bu bileşenler bagaj bölgesinin her iki
yan panelindeki kılavuz kızaklara
adaptör ya da kanca kullanılarak
monte edilmektedir.
Adaptörleri kızağa yerleştirme
Tutamak plakasını açın, adaptörü
kızağın üstteki ve alttaki yuvasına
yerleştirin, istenilen pozisyonda
ayarlayın. Tutamak plakasını
adaptörü sabitlemek için yukarı doğru
çevirin. Çıkarmak için tutamak
plakasını aşağı doğru çevirin ve
kızaklardan çıkarın.

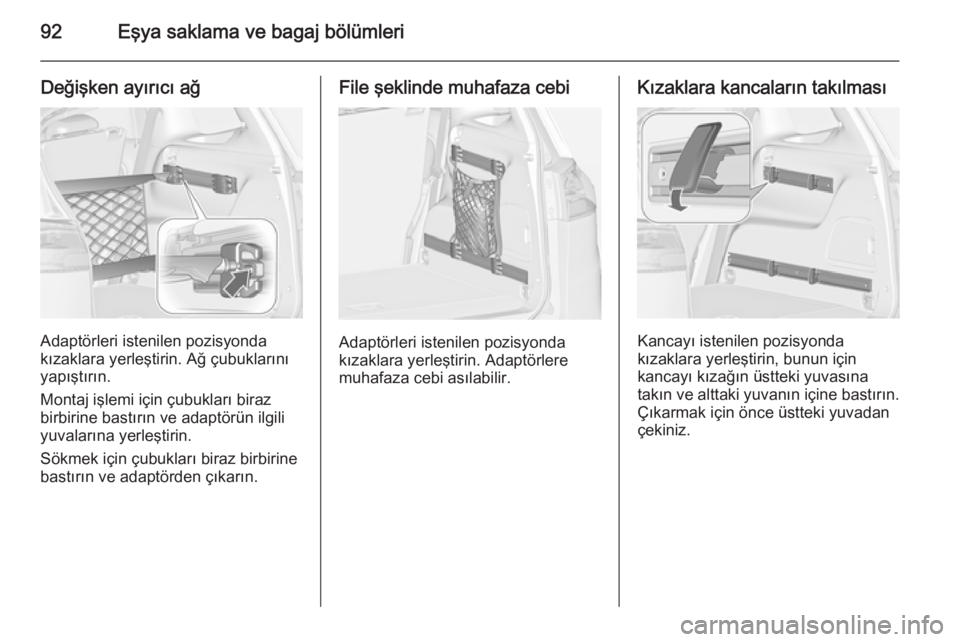

92Eşya saklama ve bagaj bölümleri
Değişken ayırıcı ağ
Adaptörleri istenilen pozisyonda
kızaklara yerleştirin. Ağ çubuklarını
yapıştırın.
Montaj işlemi için çubukları biraz
birbirine bastırın ve adaptörün ilgili
yuvalarına yerleştirin.
Sökmek için çubukları biraz birbirine
bastırın ve adaptörden çıkarın.
File şeklinde muhafaza cebi
Adaptörleri istenilen pozisyonda
kızaklara yerleştirin. Adaptörlere
muhafaza cebi asılabilir.
Kızaklara kancaların takılması
Kancayı istenilen pozisyonda
kızaklara yerleştirin, bunun için
kancayı kızağın üstteki yuvasına
takın ve alttaki yuvanın içine bastırın. Çıkarmak için önce üstteki yuvadan
çekiniz.

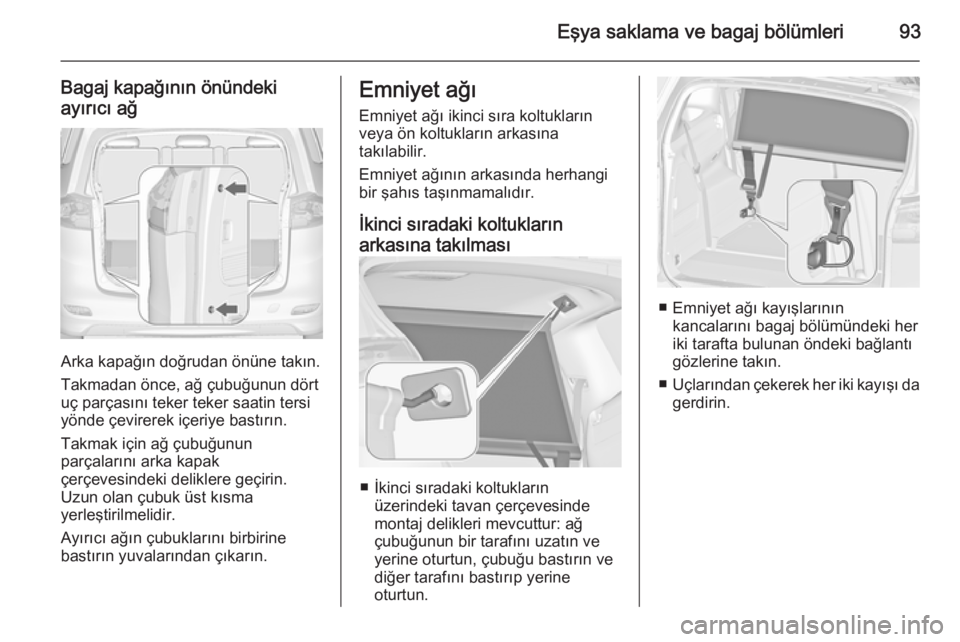

Eşya saklama ve bagaj bölümleri93
Bagaj kapağının önündekiayırıcı ağ
Arka kapağın doğrudan önüne takın.
Takmadan önce, ağ çubuğunun dört uç parçasını teker teker saatin tersi
yönde çevirerek içeriye bastırın.
Takmak için ağ çubuğunun
parçalarını arka kapak
çerçevesindeki deliklere geçirin.
Uzun olan çubuk üst kısma
yerleştirilmelidir.
Ayırıcı ağın çubuklarını birbirine bastırın yuvalarından çıkarın.
Emniyet ağı
Emniyet ağı ikinci sıra koltukların
veya ön koltukların arkasına
takılabilir.
Emniyet ağının arkasında herhangi bir şahıs taşınmamalıdır.
İkinci sıradaki koltukların
arkasına takılması
■ İkinci sıradaki koltukların üzerindeki tavan çerçevesinde
montaj delikleri mevcuttur: ağ
çubuğunun bir tarafını uzatın ve
yerine oturtun, çubuğu bastırın ve
diğer tarafını bastırıp yerine
oturtun.
■ Emniyet ağı kayışlarının kancalarını bagaj bölümündeki her
iki tarafta bulunan öndeki bağlantı
gözlerine takın.
■ Uçlarından çekerek her iki kayışı da
gerdirin.

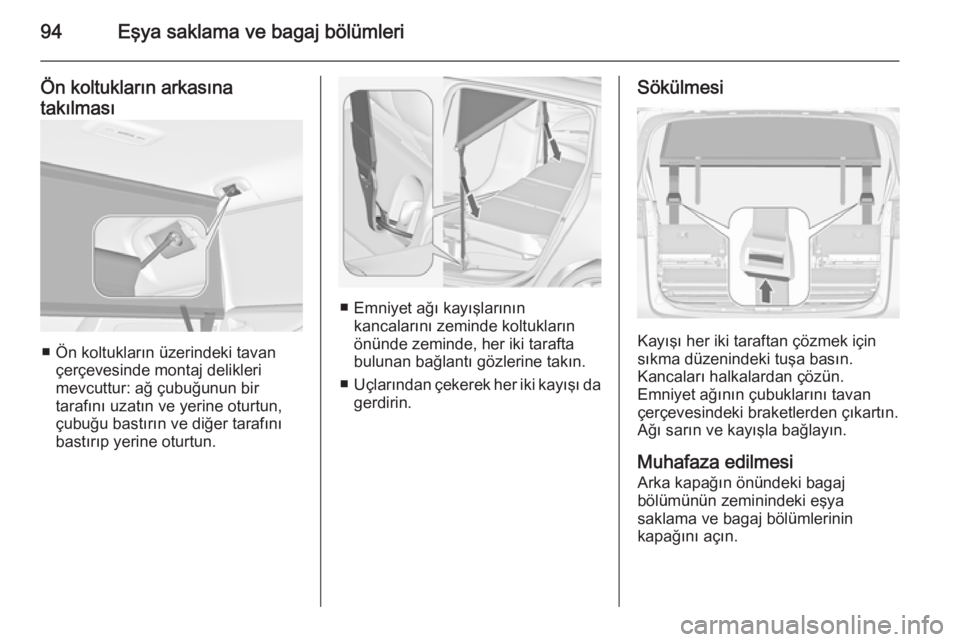

94Eşya saklama ve bagaj bölümleri
Ön koltukların arkasına
takılması
■ Ön koltukların üzerindeki tavan çerçevesinde montaj delikleri
mevcuttur: ağ çubuğunun bir
tarafını uzatın ve yerine oturtun,
çubuğu bastırın ve diğer tarafını
bastırıp yerine oturtun.
■ Emniyet ağı kayışlarının kancalarını zeminde koltukların
önünde zeminde, her iki tarafta
bulunan bağlantı gözlerine takın.
■ Uçlarından çekerek her iki kayışı da
gerdirin.
Sökülmesi
Kayışı her iki taraftan çözmek için
sıkma düzenindeki tuşa basın.
Kancaları halkalardan çözün.
Emniyet ağının çubuklarını tavan
çerçevesindeki braketlerden çıkartın.
Ağı sarın ve kayışla bağlayın.
Muhafaza edilmesi Arka kapağın önündeki bagaj
bölümünün zeminindeki eşya
saklama ve bagaj bölümlerinin
kapağını açın.

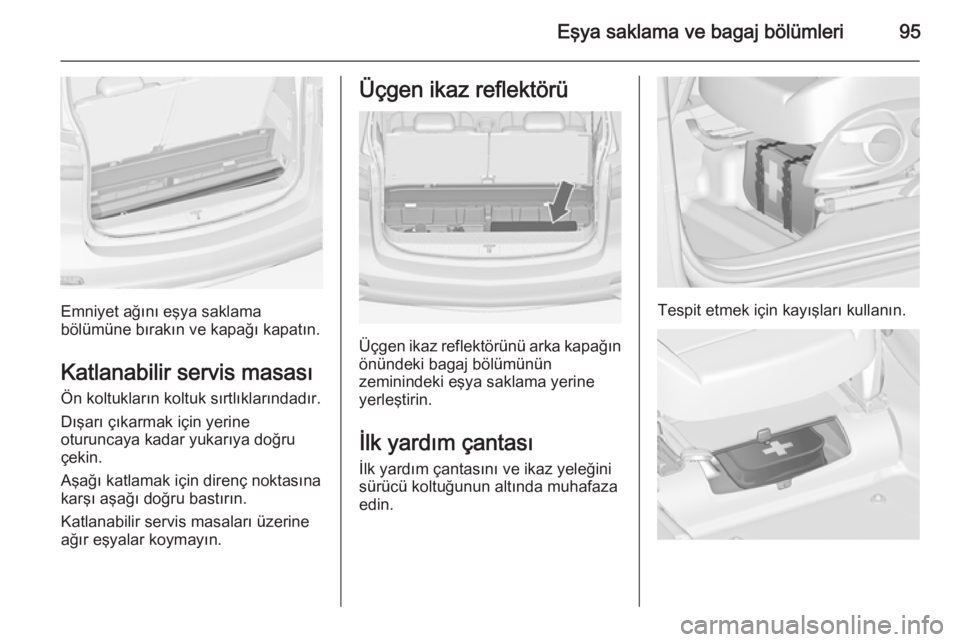

Eşya saklama ve bagaj bölümleri95
Emniyet ağını eşya saklama
bölümüne bırakın ve kapağı kapatın.
Katlanabilir servis masası Ön koltukların koltuk sırtlıklarındadır.
Dışarı çıkarmak için yerine
oturuncaya kadar yukarıya doğru
çekin.
Aşağı katlamak için direnç noktasına
karşı aşağı doğru bastırın.
Katlanabilir servis masaları üzerine
ağır eşyalar koymayın.
Üçgen ikaz reflektörü
Üçgen ikaz reflektörünü arka kapağın
önündeki bagaj bölümünün
zeminindeki eşya saklama yerine
yerleştirin.
İlk yardım çantası
İlk yardım çantasını ve ikaz yeleğini
sürücü koltuğunun altında muhafaza
edin.
Tespit etmek için kayışları kullanın.

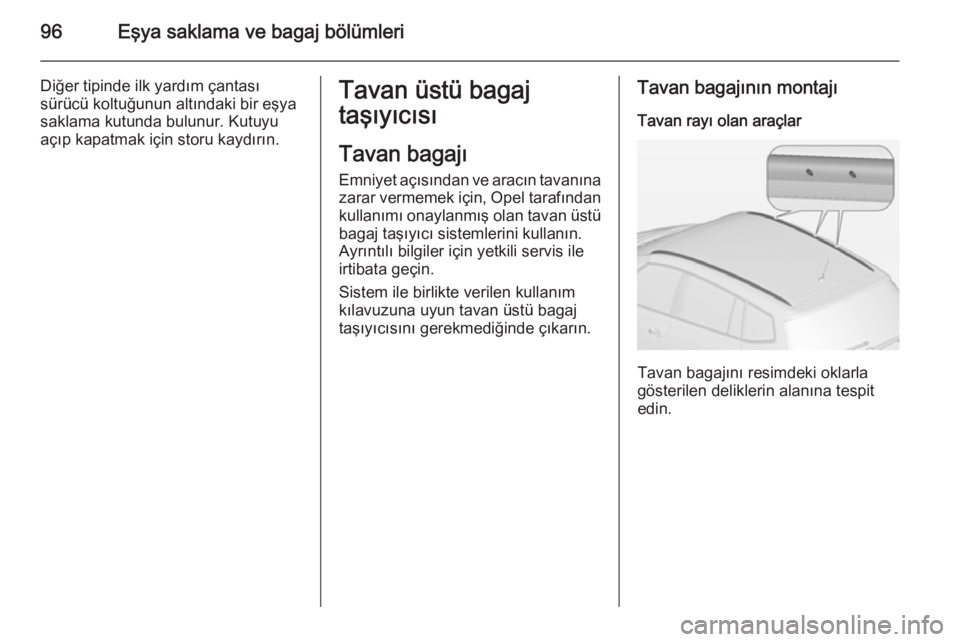

96Eşya saklama ve bagaj bölümleri
Diğer tipinde ilk yardım çantası
sürücü koltuğunun altındaki bir eşya
saklama kutunda bulunur. Kutuyu
açıp kapatmak için storu kaydırın.Tavan üstü bagaj
taşıyıcısı
Tavan bagajı Emniyet açısından ve aracın tavanına
zarar vermemek için, Opel tarafından
kullanımı onaylanmış olan tavan üstü bagaj taşıyıcı sistemlerini kullanın.
Ayrıntılı bilgiler için yetkili servis ile irtibata geçin.
Sistem ile birlikte verilen kullanım
kılavuzuna uyun tavan üstü bagaj
taşıyıcısını gerekmediğinde çıkarın.Tavan bagajının montajı
Tavan rayı olan araçlar
Tavan bagajını resimdeki oklarla
gösterilen deliklerin alanına tespit
edin.

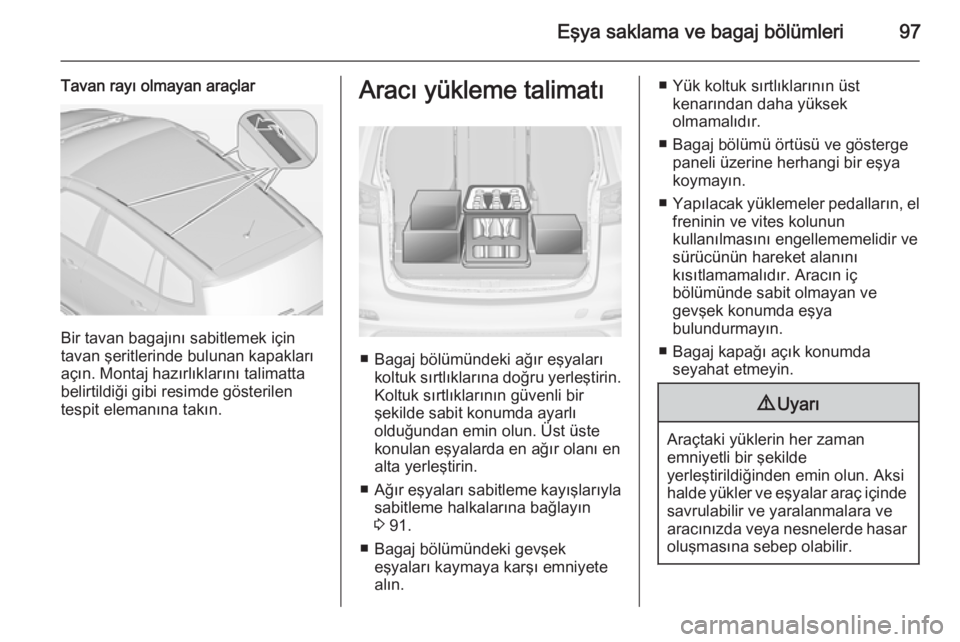

Eşya saklama ve bagaj bölümleri97
Tavan rayı olmayan araçlar
Bir tavan bagajını sabitlemek için
tavan şeritlerinde bulunan kapakları
açın. Montaj hazırlıklarını talimatta
belirtildiği gibi resimde gösterilen
tespit elemanına takın.
Aracı yükleme talimatı
■ Bagaj bölümündeki ağır eşyaları koltuk sırtlıklarına doğru yerleştirin.
Koltuk sırtlıklarının güvenli bir
şekilde sabit konumda ayarlı
olduğundan emin olun. Üst üste
konulan eşyalarda en ağır olanı en
alta yerleştirin.
■ Ağır eşyaları sabitleme kayışlarıyla
sabitleme halkalarına bağlayın
3 91.
■ Bagaj bölümündeki gevşek eşyaları kaymaya karşı emniyete
alın.
■ Yük koltuk sırtlıklarının üst kenarından daha yüksek
olmamalıdır.
■ Bagaj bölümü örtüsü ve gösterge paneli üzerine herhangi bir eşyakoymayın.
■ Yapılacak yüklemeler pedalların, el
freninin ve vites kolunun
kullanılmasını engellememelidir ve
sürücünün hareket alanını
kısıtlamamalıdır. Aracın iç
bölümünde sabit olmayan ve
gevşek konumda eşya
bulundurmayın.
■ Bagaj kapağı açık konumda seyahat etmeyin.9 Uyarı
Araçtaki yüklerin her zaman
emniyetli bir şekilde
yerleştirildiğinden emin olun. Aksi
halde yükler ve eşyalar araç içinde savrulabilir ve yaralanmalara ve
aracınızda veya nesnelerde hasar oluşmasına sebep olabilir.

98Eşya saklama ve bagaj bölümleri
■ Faydalı yük, müsaade edilentoplam ağırlık (Tip etiketine bakın,
3 278) ve AB’ye göre boş ağırlık
arasındaki farktır.
Faydalı yükün hesaplanması için,
aracınızın bilgilerini bu kılavuzun
ön kısmındaki ağırlıklar tablosuna
kaydedin.
AB standardına göre sürücü için
varsayılan ağırlık (68 kg), el bagajı
(7 kg) ve tüm sıvı maddeler dahil
(yakıt deposu % 90 dolu).
Özel donanım ve aksesuarlar boş
ağırlığı arttırır.
■ Tavan yükü aracın yan rüzgar hassasiyetini arttırır ve araç ağırlık
merkezinin yükselmesi nedeniyle
direksiyon hakimiyetini zorlaştırır.
Yük tüm tavana eşit olarak
dağıtılmalı ve yükün kaymamasını
emniyet altına almak için
kemerlerle sabitlenmelidir. Lastik
basınçlarını ve araç hızını yük
durumuna göre ayarlayın. Yük
sabitleyici bant ve kayışları sıkça
kontrol edin ve gerektiğinde gerin.
Saatte 120 km'den daha hızlı
gitmeyin.Tavanda taşımaya izin verilen yük
tavan rayı olmayan modeller için 75 kg ve tavan rayı olmayan
modeller için 100 kg'dır. Tavan
yükü, aracın üzerine takılan tavan
üstü bagaj taşıyıcısı ve yükün
toplamına eşittir.
