OPEL ZAFIRA C 2014 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2014, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2014Pages: 311, PDF-Größe: 8.99 MB

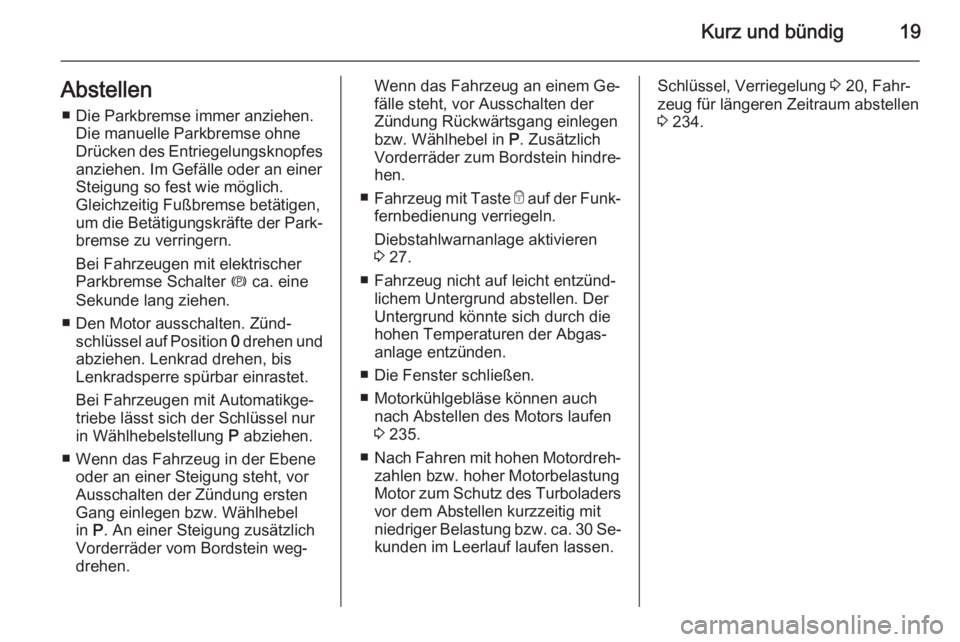

Page 21 of 311
Kurz und bündig19Abstellen■ Die Parkbremse immer anziehen. Die manuelle Parkbremse ohne
Drücken des Entriegelungsknopfes anziehen. Im Gefälle oder an einer
Steigung so fest wie möglich.
Gleichzeitig Fußbremse betätigen,
um die Betätigungskräfte der Park‐
bremse zu verringern.
Bei Fahrzeugen mit elektrischer
Parkbremse Schalter m ca. eine
Sekunde lang ziehen.
■ Den Motor ausschalten. Zünd‐ schlüssel auf Position 0 drehen und
abziehen. Lenkrad drehen, bis
Lenkradsperre spürbar einrastet.
Bei Fahrzeugen mit Automatikge‐
triebe lässt sich der Schlüssel nur
in Wählhebelstellung P abziehen.
■ Wenn das Fahrzeug in der Ebene oder an einer Steigung steht, vor
Ausschalten der Zündung ersten
Gang einlegen bzw. Wählhebel
in P. An einer Steigung zusätzlich
Vorderräder vom Bordstein weg‐
drehen.Wenn das Fahrzeug an einem Ge‐
fälle steht, vor Ausschalten der
Zündung Rückwärtsgang einlegen
bzw. Wählhebel in P. Zusätzlich
Vorderräder zum Bordstein hindre‐ hen.
■ Fahrzeug mit Taste e auf der Funk‐
fernbedienung verriegeln.
Diebstahlwarnanlage aktivieren
3 27.
■ Fahrzeug nicht auf leicht entzünd‐ lichem Untergrund abstellen. Der
Untergrund könnte sich durch die
hohen Temperaturen der Abgas‐
anlage entzünden.
■ Die Fenster schließen.
■ Motorkühlgebläse können auch nach Abstellen des Motors laufen
3 235.
■ Nach Fahren mit hohen Motordreh‐
zahlen bzw. hoher Motorbelastung
Motor zum Schutz des Turboladers vor dem Abstellen kurzzeitig mitniedriger Belastung bzw. ca. 30 Se‐
kunden im Leerlauf laufen lassen.Schlüssel, Verriegelung 3 20, Fahr‐
zeug für längeren Zeitraum abstellen
3 234.

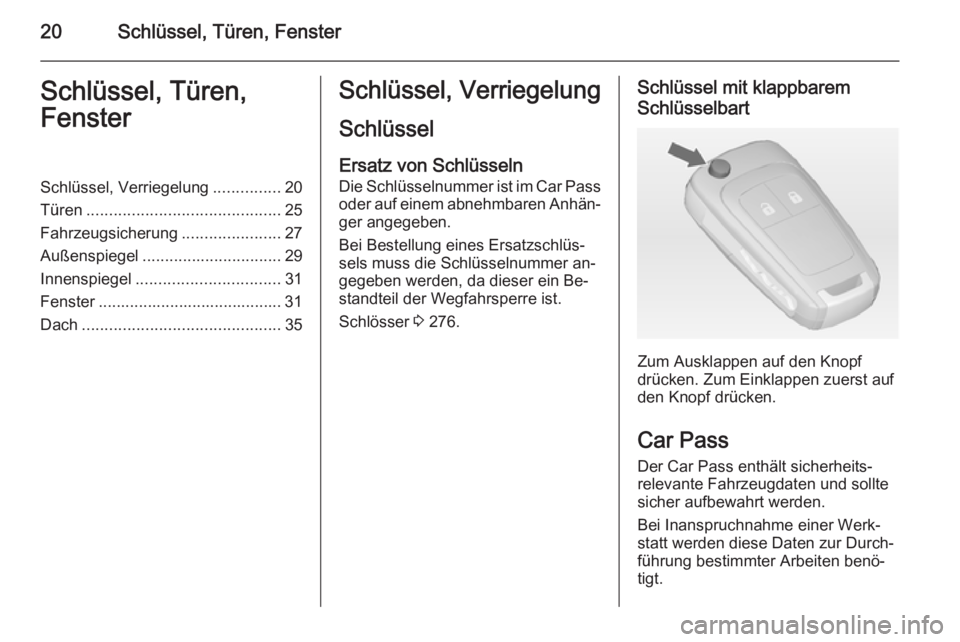

Page 22 of 311
20Schlüssel, Türen, FensterSchlüssel, Türen,
FensterSchlüssel, Verriegelung ...............20
Türen ........................................... 25
Fahrzeugsicherung ......................27
Außenspiegel ............................... 29
Innenspiegel ................................ 31
Fenster ......................................... 31
Dach ............................................ 35Schlüssel, Verriegelung
Schlüssel
Ersatz von Schlüsseln Die Schlüsselnummer ist im Car Passoder auf einem abnehmbaren Anhän‐
ger angegeben.
Bei Bestellung eines Ersatzschlüs‐
sels muss die Schlüsselnummer an‐
gegeben werden, da dieser ein Be‐
standteil der Wegfahrsperre ist.
Schlösser 3 276.Schlüssel mit klappbarem
Schlüsselbart
Zum Ausklappen auf den Knopf
drücken. Zum Einklappen zuerst auf
den Knopf drücken.
Car Pass Der Car Pass enthält sicherheits‐
relevante Fahrzeugdaten und sollte
sicher aufbewahrt werden.
Bei Inanspruchnahme einer Werk‐
statt werden diese Daten zur Durch‐
führung bestimmter Arbeiten benö‐
tigt.

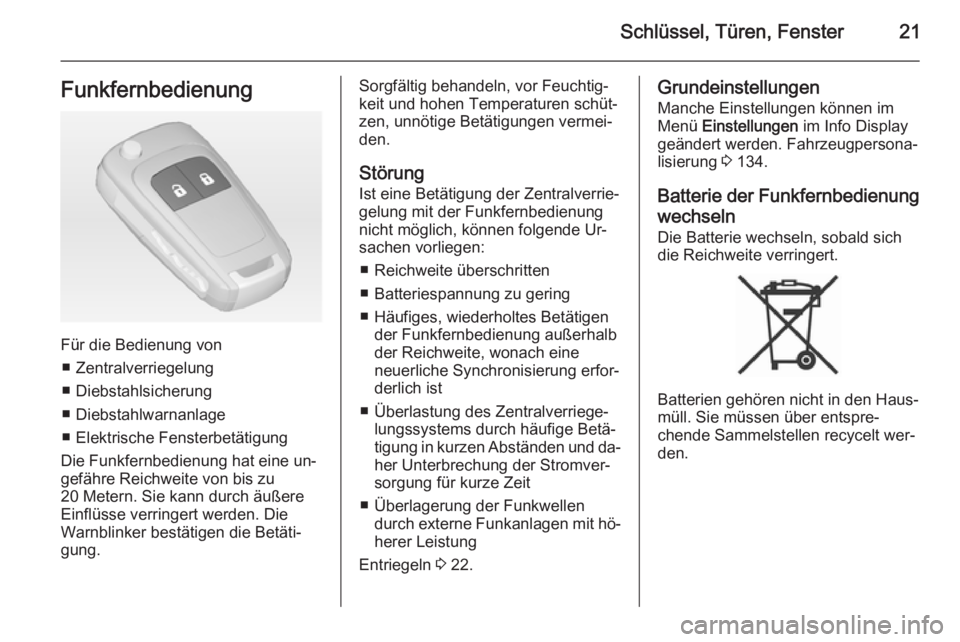

Page 23 of 311
Schlüssel, Türen, Fenster21Funkfernbedienung
Für die Bedienung von■ Zentralverriegelung
■ Diebstahlsicherung
■ Diebstahlwarnanlage
■ Elektrische Fensterbetätigung
Die Funkfernbedienung hat eine un‐
gefähre Reichweite von bis zu
20 Metern. Sie kann durch äußere
Einflüsse verringert werden. Die
Warnblinker bestätigen die Betäti‐
gung.
Sorgfältig behandeln, vor Feuchtig‐
keit und hohen Temperaturen schüt‐
zen, unnötige Betätigungen vermei‐
den.
Störung
Ist eine Betätigung der Zentralverrie‐
gelung mit der Funkfernbedienung
nicht möglich, können folgende Ur‐
sachen vorliegen:
■ Reichweite überschritten
■ Batteriespannung zu gering
■ Häufiges, wiederholtes Betätigen der Funkfernbedienung außerhalb
der Reichweite, wonach eine
neuerliche Synchronisierung erfor‐
derlich ist
■ Überlastung des Zentralverriege‐ lungssystems durch häufige Betä‐
tigung in kurzen Abständen und da‐
her Unterbrechung der Stromver‐
sorgung für kurze Zeit
■ Überlagerung der Funkwellen durch externe Funkanlagen mit hö‐herer Leistung
Entriegeln 3 22.Grundeinstellungen
Manche Einstellungen können im
Menü Einstellungen im Info Display
geändert werden. Fahrzeugpersona‐ lisierung 3 134.
Batterie der Funkfernbedienung
wechseln Die Batterie wechseln, sobald sich
die Reichweite verringert.
Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen recycelt wer‐
den.
Page 24 of 311

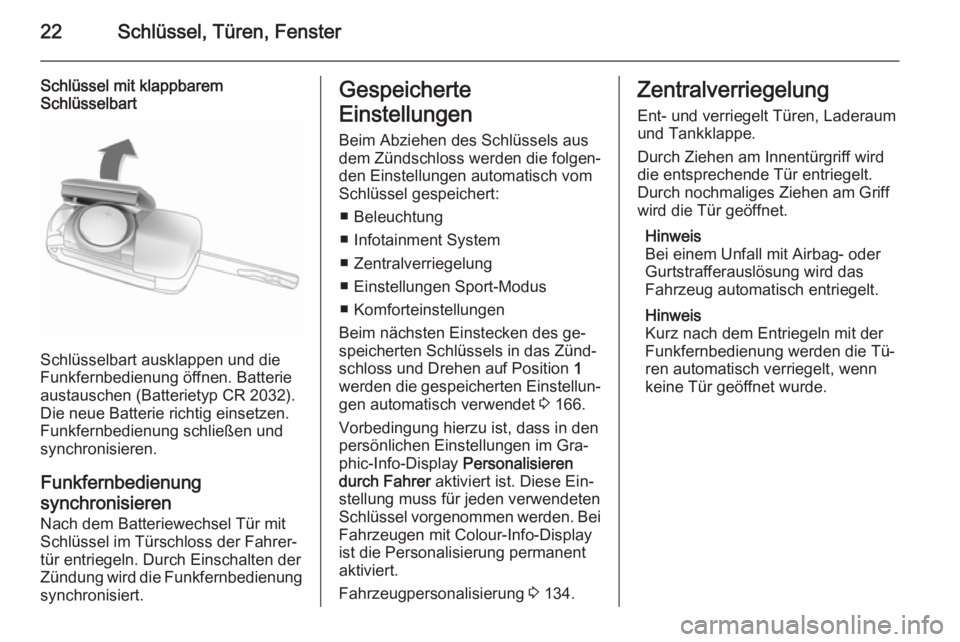

22Schlüssel, Türen, Fenster
Schlüssel mit klappbarem
Schlüsselbart
Schlüsselbart ausklappen und die
Funkfernbedienung öffnen. Batterie
austauschen (Batterietyp CR 2032).
Die neue Batterie richtig einsetzen. Funkfernbedienung schließen und
synchronisieren.
Funkfernbedienung
synchronisieren
Nach dem Batteriewechsel Tür mit
Schlüssel im Türschloss der Fahrer‐
tür entriegeln. Durch Einschalten der
Zündung wird die Funkfernbedienung synchronisiert.
Gespeicherte
Einstellungen
Beim Abziehen des Schlüssels aus
dem Zündschloss werden die folgen‐
den Einstellungen automatisch vom
Schlüssel gespeichert:
■ Beleuchtung
■ Infotainment System
■ Zentralverriegelung
■ Einstellungen Sport-Modus
■ Komforteinstellungen
Beim nächsten Einstecken des ge‐
speicherten Schlüssels in das Zünd‐
schloss und Drehen auf Position 1
werden die gespeicherten Einstellun‐
gen automatisch verwendet 3 166.
Vorbedingung hierzu ist, dass in den persönlichen Einstellungen im Gra‐
phic-Info-Display Personalisieren
durch Fahrer aktiviert ist. Diese Ein‐
stellung muss für jeden verwendeten Schlüssel vorgenommen werden. Bei Fahrzeugen mit Colour-Info-Display
ist die Personalisierung permanent
aktiviert.
Fahrzeugpersonalisierung 3 134.Zentralverriegelung
Ent- und verriegelt Türen, Laderaum
und Tankklappe.
Durch Ziehen am Innentürgriff wird
die entsprechende Tür entriegelt.
Durch nochmaliges Ziehen am Griff
wird die Tür geöffnet.
Hinweis
Bei einem Unfall mit Airbag- oder
Gurtstrafferauslösung wird das
Fahrzeug automatisch entriegelt.
Hinweis
Kurz nach dem Entriegeln mit der
Funkfernbedienung werden die Tü‐
ren automatisch verriegelt, wenn
keine Tür geöffnet wurde.

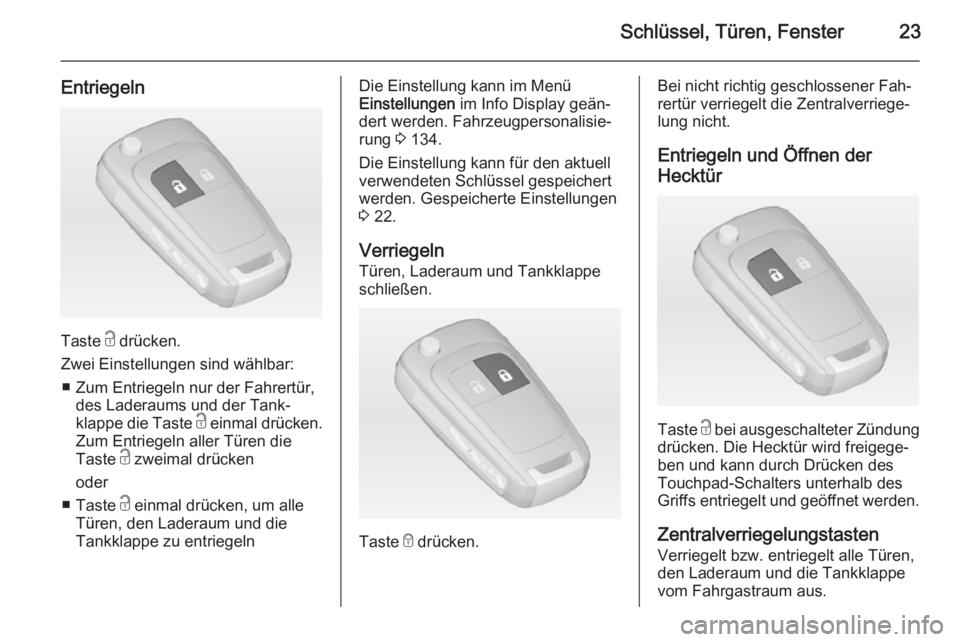

Page 25 of 311
Schlüssel, Türen, Fenster23
Entriegeln
Taste c drücken.
Zwei Einstellungen sind wählbar: ■ Zum Entriegeln nur der Fahrertür, des Laderaums und der Tank‐
klappe die Taste c einmal drücken.
Zum Entriegeln aller Türen die
Taste c zweimal drücken
oder
■ Taste c einmal drücken, um alle
Türen, den Laderaum und die
Tankklappe zu entriegeln
Die Einstellung kann im Menü
Einstellungen im Info Display geän‐
dert werden. Fahrzeugpersonalisie‐
rung 3 134.
Die Einstellung kann für den aktuell
verwendeten Schlüssel gespeichert
werden. Gespeicherte Einstellungen
3 22.
Verriegeln
Türen, Laderaum und Tankklappe
schließen.
Taste e drücken.
Bei nicht richtig geschlossener Fah‐
rertür verriegelt die Zentralverriege‐
lung nicht.
Entriegeln und Öffnen der
Hecktür
Taste c
bei ausgeschalteter Zündung
drücken. Die Hecktür wird freigege‐
ben und kann durch Drücken des
Touchpad-Schalters unterhalb des
Griffs entriegelt und geöffnet werden.
Zentralverriegelungstasten Verriegelt bzw. entriegelt alle Türen,
den Laderaum und die Tankklappe
vom Fahrgastraum aus.

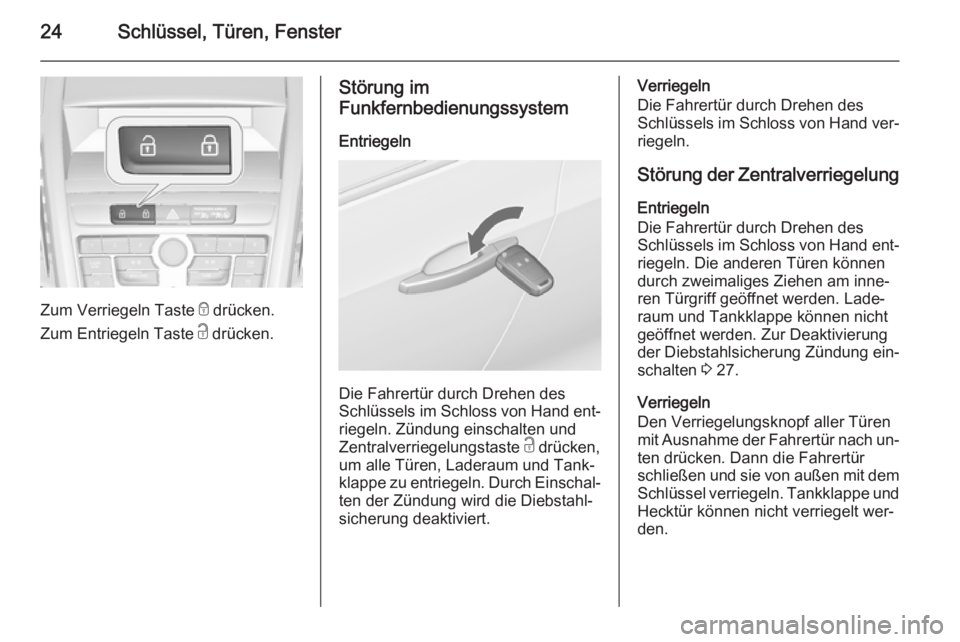

Page 26 of 311
24Schlüssel, Türen, Fenster
Zum Verriegeln Taste e drücken.
Zum Entriegeln Taste c drücken.
Störung im
Funkfernbedienungssystem
Entriegeln
Die Fahrertür durch Drehen des
Schlüssels im Schloss von Hand ent‐ riegeln. Zündung einschalten und
Zentralverriegelungstaste c drücken,
um alle Türen, Laderaum und Tank‐ klappe zu entriegeln. Durch Einschal‐
ten der Zündung wird die Diebstahl‐
sicherung deaktiviert.
Verriegeln
Die Fahrertür durch Drehen des
Schlüssels im Schloss von Hand ver‐ riegeln.
Störung der Zentralverriegelung Entriegeln
Die Fahrertür durch Drehen des
Schlüssels im Schloss von Hand ent‐ riegeln. Die anderen Türen können
durch zweimaliges Ziehen am inne‐
ren Türgriff geöffnet werden. Lade‐
raum und Tankklappe können nicht
geöffnet werden. Zur Deaktivierung
der Diebstahlsicherung Zündung ein‐
schalten 3 27.
Verriegeln
Den Verriegelungsknopf aller Türen
mit Ausnahme der Fahrertür nach un‐
ten drücken. Dann die Fahrertür
schließen und sie von außen mit dem Schlüssel verriegeln. Tankklappe und Hecktür können nicht verriegelt wer‐
den.
Page 27 of 311

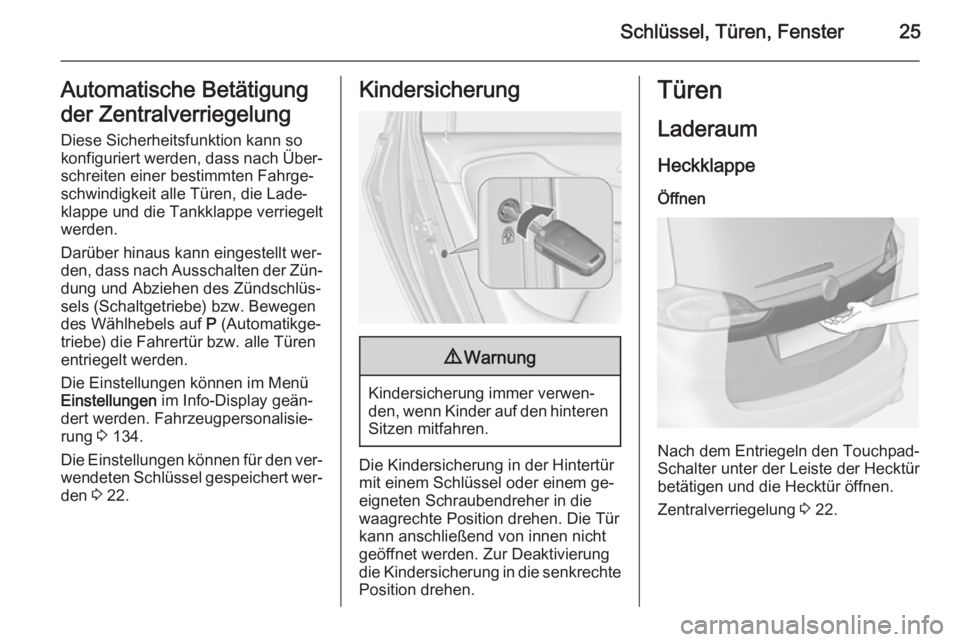

Schlüssel, Türen, Fenster25Automatische Betätigung
der Zentralverriegelung
Diese Sicherheitsfunktion kann so
konfiguriert werden, dass nach Über‐
schreiten einer bestimmten Fahrge‐
schwindigkeit alle Türen, die Lade‐
klappe und die Tankklappe verriegelt
werden.
Darüber hinaus kann eingestellt wer‐
den, dass nach Ausschalten der Zün‐ dung und Abziehen des Zündschlüs‐
sels (Schaltgetriebe) bzw. Bewegen
des Wählhebels auf P (Automatikge‐
triebe) die Fahrertür bzw. alle Türen entriegelt werden.
Die Einstellungen können im Menü Einstellungen im Info-Display geän‐
dert werden. Fahrzeugpersonalisie‐ rung 3 134.
Die Einstellungen können für den ver‐
wendeten Schlüssel gespeichert wer‐ den 3 22.Kindersicherung9 Warnung
Kindersicherung immer verwen‐
den, wenn Kinder auf den hinteren
Sitzen mitfahren.
Die Kindersicherung in der Hintertür
mit einem Schlüssel oder einem ge‐
eigneten Schraubendreher in die
waagrechte Position drehen. Die Tür
kann anschließend von innen nicht
geöffnet werden. Zur Deaktivierung
die Kindersicherung in die senkrechte Position drehen.
Türen
Laderaum Heckklappe
Öffnen
Nach dem Entriegeln den Touchpad-
Schalter unter der Leiste der Hecktür
betätigen und die Hecktür öffnen.
Zentralverriegelung 3 22.

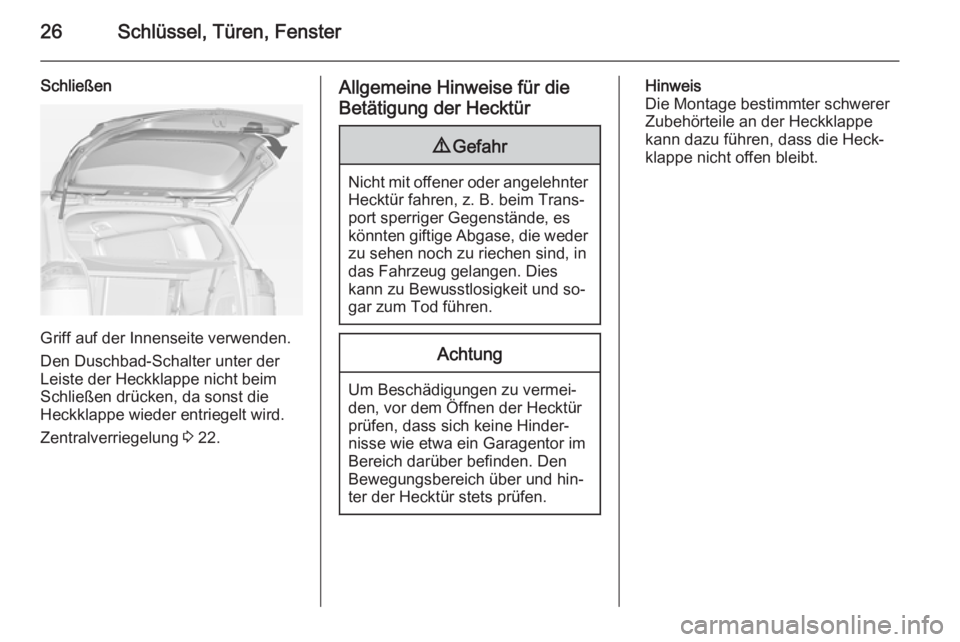

Page 28 of 311
26Schlüssel, Türen, Fenster
Schließen
Griff auf der Innenseite verwenden.
Den Duschbad-Schalter unter der
Leiste der Heckklappe nicht beim
Schließen drücken, da sonst die Heckklappe wieder entriegelt wird.
Zentralverriegelung 3 22.
Allgemeine Hinweise für die
Betätigung der Hecktür9 Gefahr
Nicht mit offener oder angelehnter
Hecktür fahren, z. B. beim Trans‐
port sperriger Gegenstände, es
könnten giftige Abgase, die weder zu sehen noch zu riechen sind, in
das Fahrzeug gelangen. Dies
kann zu Bewusstlosigkeit und so‐
gar zum Tod führen.
Achtung
Um Beschädigungen zu vermei‐
den, vor dem Öffnen der Hecktür
prüfen, dass sich keine Hinder‐
nisse wie etwa ein Garagentor im
Bereich darüber befinden. Den
Bewegungsbereich über und hin‐
ter der Hecktür stets prüfen.
Hinweis
Die Montage bestimmter schwerer
Zubehörteile an der Heckklappe
kann dazu führen, dass die Heck‐
klappe nicht offen bleibt.

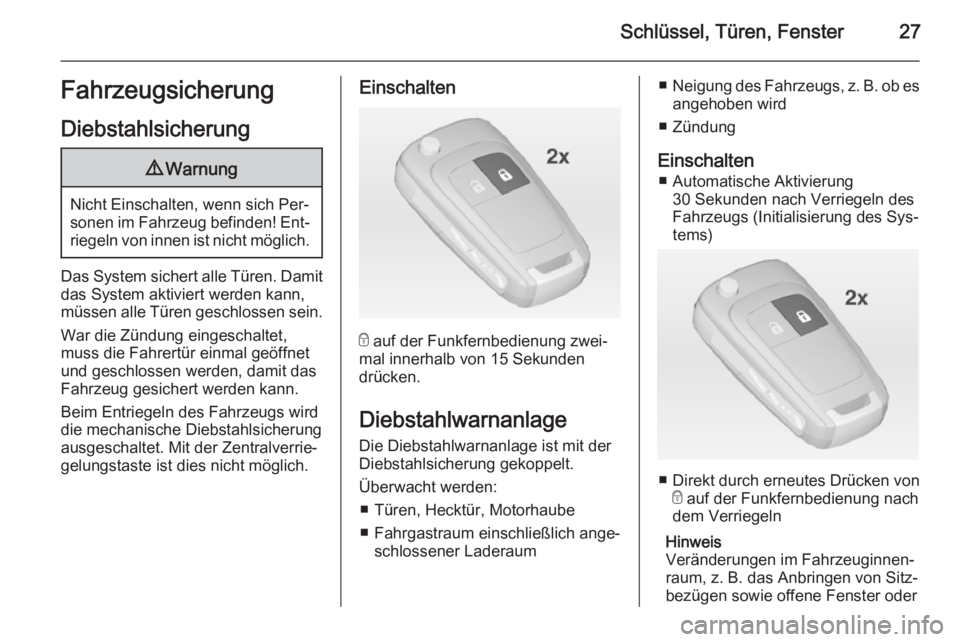

Page 29 of 311
Schlüssel, Türen, Fenster27FahrzeugsicherungDiebstahlsicherung9 Warnung
Nicht Einschalten, wenn sich Per‐
sonen im Fahrzeug befinden! Ent‐ riegeln von innen ist nicht möglich.
Das System sichert alle Türen. Damit
das System aktiviert werden kann,
müssen alle Türen geschlossen sein.
War die Zündung eingeschaltet,
muss die Fahrertür einmal geöffnet
und geschlossen werden, damit das
Fahrzeug gesichert werden kann.
Beim Entriegeln des Fahrzeugs wird
die mechanische Diebstahlsicherung
ausgeschaltet. Mit der Zentralverrie‐
gelungstaste ist dies nicht möglich.
Einschalten
e auf der Funkfernbedienung zwei‐
mal innerhalb von 15 Sekunden
drücken.
DiebstahlwarnanlageDie Diebstahlwarnanlage ist mit der
Diebstahlsicherung gekoppelt.
Überwacht werden: ■ Türen, Hecktür, Motorhaube
■ Fahrgastraum einschließlich ange‐ schlossener Laderaum
■Neigung des Fahrzeugs, z. B. ob es
angehoben wird
■ Zündung
Einschalten ■ Automatische Aktivierung 30 Sekunden nach Verriegeln des
Fahrzeugs (Initialisierung des Sys‐ tems)
■ Direkt durch erneutes Drücken von
e auf der Funkfernbedienung nach
dem Verriegeln
Hinweis
Veränderungen im Fahrzeuginnen‐
raum, z. B. das Anbringen von Sitz‐
bezügen sowie offene Fenster oder
Page 30 of 311

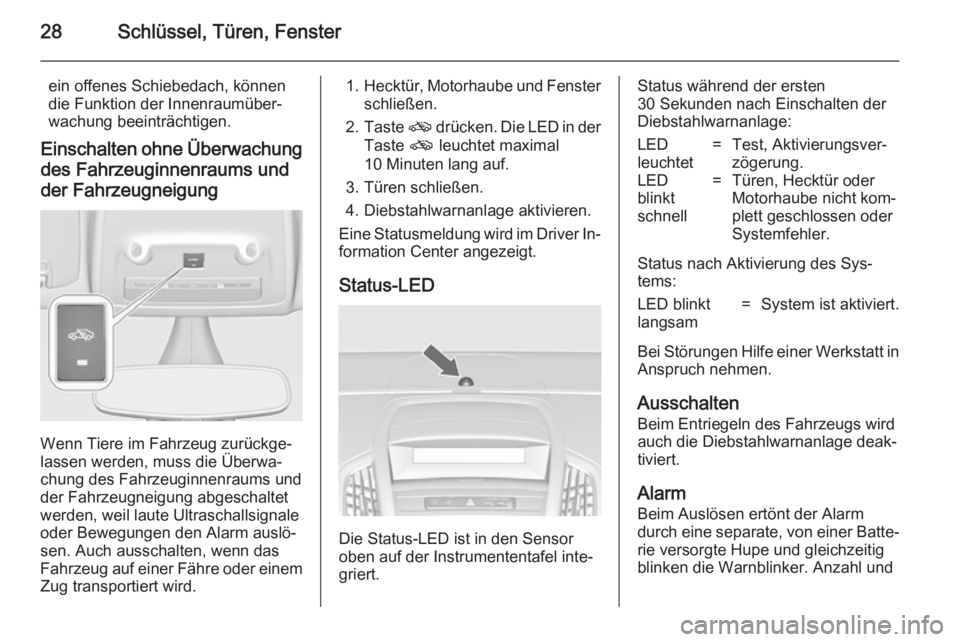

28Schlüssel, Türen, Fenster
ein offenes Schiebedach, können
die Funktion der Innenraumüber‐
wachung beeinträchtigen.
Einschalten ohne Überwachung des Fahrzeuginnenraums und
der Fahrzeugneigung
Wenn Tiere im Fahrzeug zurückge‐
lassen werden, muss die Überwa‐
chung des Fahrzeuginnenraums und der Fahrzeugneigung abgeschaltet
werden, weil laute Ultraschallsignale
oder Bewegungen den Alarm auslö‐
sen. Auch ausschalten, wenn das
Fahrzeug auf einer Fähre oder einem
Zug transportiert wird.
1. Hecktür, Motorhaube und Fenster
schließen.
2. Taste o drücken. Die LED in der
Taste o leuchtet maximal
10 Minuten lang auf.
3. Türen schließen.
4. Diebstahlwarnanlage aktivieren.
Eine Statusmeldung wird im Driver In‐ formation Center angezeigt.
Status-LED
Die Status-LED ist in den Sensor
oben auf der Instrumententafel inte‐
griert.
Status während der ersten
30 Sekunden nach Einschalten der
Diebstahlwarnanlage:LED
leuchtet=Test, Aktivierungsver‐
zögerung.LED
blinkt
schnell=Türen, Hecktür oder
Motorhaube nicht kom‐
plett geschlossen oder
Systemfehler.
Status nach Aktivierung des Sys‐
tems:
LED blinkt
langsam=System ist aktiviert.
Bei Störungen Hilfe einer Werkstatt in
Anspruch nehmen.
Ausschalten Beim Entriegeln des Fahrzeugs wird
auch die Diebstahlwarnanlage deak‐
tiviert.
Alarm
Beim Auslösen ertönt der Alarm
durch eine separate, von einer Batte‐ rie versorgte Hupe und gleichzeitig
blinken die Warnblinker. Anzahl und
