OPEL ZAFIRA C 2014 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2014, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2014Pages: 311, PDF-Größe: 8.99 MB
Page 31 of 311
Schlüssel, Türen, Fenster29
Dauer der Alarmsignale sind durchdie gesetzlichen Bestimmungen ge‐
regelt.
Der Alarm kann durch Drücken einer
beliebigen Taste der Funkfernbedie‐
nung oder Einschalten der Zündung
abgebrochen werden.
Die Diebstahlwarnanlage kann nur
durch Drücken der Taste c oder Ein‐
schalten der Zündung deaktiviert wer‐
den.
Ein ausgelöster Alarm, der nicht vom
Fahrer abgebrochen wurde, wird spä‐
ter durch die Warnblinker angezeigt.
Beim nächsten Entriegeln des Fahr‐
zeugs mit der Funkfernbedienung
blinken sie dreimal schnell. Außer‐
dem wird nach dem Einschalten der
Zündung eine Warnmeldung oder ein Warncode im Driver Information Cen‐ ter angezeigt.
Fahrzeugmeldungen 3 127.Wegfahrsperre
Das System ist Teil des Zündschal‐
ters und überprüft, ob das Fahrzeug
mit dem verwendeten Schlüssel ge‐
startet werden darf.
Die Wegfahrsperre wird nach dem
Abziehen des Schlüssels aus dem
Zündschloss automatisch aktiviert.
Wenn die Kontrollleuchte d bei ein‐
geschalteter Zündung blinkt, liegt
eine Störung des Systems vor. Der
Motor kann nicht gestartet werden.
Zündung ausschalten und Startver‐
such wiederholen.
Blinkt die Kontrollleuchte weiter, ver‐ suchen Sie, den Motor unter Verwen‐
dung des Zweitschlüssels zu starten
und nehmen Sie die Hilfe einer Werk‐
statt in Anspruch.
Hinweis
Die Wegfahrsperre verriegelt nicht
die Türen. Fahrzeug deshalb nach Verlassen immer verriegeln und
Diebstahlwarnanlage 3 22 , 3 27 ein‐
schalten.
Kontrollleuchte d 3 119.Außenspiegel
Asphärische Wölbung Der konvexe Außenspiegel verfügt
über einen asphärischen Bereich und
verkleinert den toten Winkel. Die
Form des Spiegels lässt Gegen‐
stände kleiner erscheinen. Dies er‐
schwert das Abschätzen von Entfer‐
nungen.
Toter-Winkel-Warnung 3 211.
Elektrisches Einstellen
Page 32 of 311
30Schlüssel, Türen, Fenster
Gewünschten Außenspiegel durch
Drehen des Bedienelements nach
links (L) bzw. rechts (R) wählen. Da‐
nach das Bedienelement schwenken, um den Spiegel einzustellen.
In Stellung 0 ist kein Spiegel ausge‐
wählt.
Klappbare Spiegel
Zur Sicherheit von Fußgängern klap‐
pen die Außenspiegel bei Anstoßen
aus ihrer Ausgangslage. Spiegel
durch leichten Druck auf das Spiegel‐
gehäuse wieder einrasten.
Elektrisches Einklappen
Bedienelement auf 0 drehen und
dann hinunterdrücken. Beide Außen‐
spiegel werden eingeklappt.
Bedienelement erneut hinunter‐
drücken: Beide Außenspiegel kehren
in ihre Ausgangslage zurück.
Wurde ein elektrisch eingeklappter
Spiegel manuell ausgeklappt, wird
bei Drücken des Bedienelements nur der andere Spiegel elektrisch ausge‐
klappt.
Beheizbare Spiegel
Wird durch Drücken der Taste Ü ein-
bzw. ausgeschaltet.
Die Heizung ist bei laufendem Motor
aktiv und wird nach kurzer Zeit auto‐
matisch abgeschaltet.
Page 33 of 311
Schlüssel, Türen, Fenster31Innenspiegel
Manuelles Abblenden
Zur Reduzierung der Blendwirkung
Hebel an der Unterseite des Spiegel‐ gehäuses verstellen.
Automatisches Abblenden
Bei Nacht wird die Blendwirkung
durch nachfolgende Fahrzeuge auto‐
matisch reduziert.
Fenster
Windschutzscheibe
Hitzereflektierende
Windschutzscheibe
Die hitzereflektierende Windschutz‐
scheibe verfügt über eine Beschich‐
tung, die die Sonneneinstrahlung re‐
flektiert. Datensignale, beispiels‐
weise an Mautstellen, können durch
die Beschichtung ebenfalls reflektiert
werden.
Page 34 of 311
32Schlüssel, Türen, Fenster
Die markierten Bereiche auf der
Windschutzscheibe sind nicht be‐
schichtet. Geräte für das Aufzeichnen von elektronischen Daten bzw. für dieGebührenbezahlung müssen in die‐
sen Bereichen befestigt werden. An‐
dernfalls treten möglicherweise Stö‐
rungen beim Aufzeichnen der Daten
auf.
Aufkleber auf der
Windschutzscheibe Windschutzscheibenaufkleber wie
etwa Autobahnvignetten o.ä. nicht im
Bereich des Innenspiegels anbrin‐
gen. Andernfalls könnten die Abtast‐
zone des Sensors und der Sichtbe‐
reich der Kameria im Spiegelgehäuse beeinträchtigt werden.
Manuelle
Fensterbetätigung
Die Seitenscheiben lassen sich mit
Handkurbeln betätigen.Elektrische
Fensterbetätigung9 Warnung
Vorsicht bei Betätigung der elek‐
trischen Fensterbetätigung. Ver‐
letzungsgefahr, vor allem für Kin‐
der.
Befinden sich Kinder auf den
Rücksitzen, die Kindersicherung
für die elektrische Fensterbetäti‐
gung einschalten.
Fenster nur unter Beobachtung des Schließbereiches schließen.
Sicherstellen, dass nichts einge‐
klemmt werden kann.
Zündung einschalten, um die elektri‐
sche Fensterbetätigung zu benutzen. Spannungsreserve aus 3 167.
Schalter für das betreffende Fenster
betätigen, indem er zum Öffnen ge‐ drückt bzw. zum Schließen gezogen
wird.
Leichtes Drücken bzw. Ziehen bis
zum ersten Einrastpunkt: Fenster be‐
wegt sich so lange nach oben bzw.
unten, wie der Schalter betätigt wird.
Stärkeres Drücken bzw. Ziehen bis
zum zweiten Einrastpunkt und dann
loslassen: Fenster bewegt sich auto‐ matisch mit aktiver Schutzfunktionnach oben bzw. unten. Zum Anhalten
den Schalter noch einmal in die
gleiche Richtung bewegen.

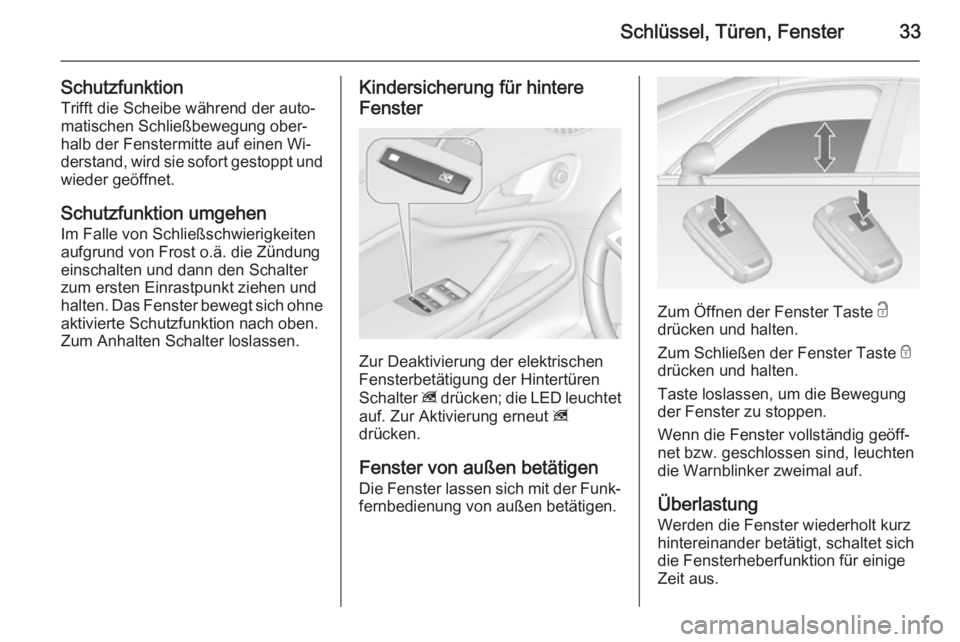

Page 35 of 311
Schlüssel, Türen, Fenster33
SchutzfunktionTrifft die Scheibe während der auto‐
matischen Schließbewegung ober‐
halb der Fenstermitte auf einen Wi‐
derstand, wird sie sofort gestoppt und wieder geöffnet.
Schutzfunktion umgehen Im Falle von Schließschwierigkeiten
aufgrund von Frost o.ä. die Zündung
einschalten und dann den Schalter
zum ersten Einrastpunkt ziehen und
halten. Das Fenster bewegt sich ohne
aktivierte Schutzfunktion nach oben.
Zum Anhalten Schalter loslassen.Kindersicherung für hintere
Fenster
Zur Deaktivierung der elektrischen
Fensterbetätigung der Hintertüren
Schalter z drücken; die LED leuchtet
auf. Zur Aktivierung erneut z
drücken.
Fenster von außen betätigen
Die Fenster lassen sich mit der Funk‐
fernbedienung von außen betätigen.
Zum Öffnen der Fenster Taste c
drücken und halten.
Zum Schließen der Fenster Taste e
drücken und halten.
Taste loslassen, um die Bewegung
der Fenster zu stoppen.
Wenn die Fenster vollständig geöff‐
net bzw. geschlossen sind, leuchten die Warnblinker zweimal auf.
Überlastung Werden die Fenster wiederholt kurz
hintereinander betätigt, schaltet sich
die Fensterheberfunktion für einige
Zeit aus.

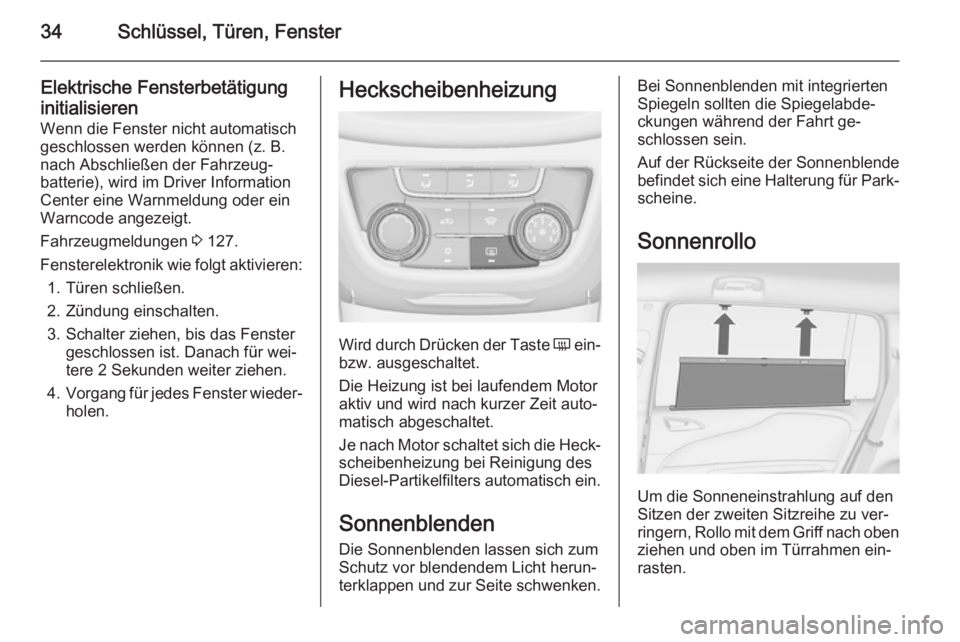

Page 36 of 311
34Schlüssel, Türen, Fenster
Elektrische Fensterbetätigunginitialisieren Wenn die Fenster nicht automatischgeschlossen werden können (z. B.
nach Abschließen der Fahrzeug‐
batterie), wird im Driver Information
Center eine Warnmeldung oder ein
Warncode angezeigt.
Fahrzeugmeldungen 3 127.
Fensterelektronik wie folgt aktivieren: 1. Türen schließen.
2. Zündung einschalten.
3. Schalter ziehen, bis das Fenster geschlossen ist. Danach für wei‐
tere 2 Sekunden weiter ziehen.
4. Vorgang für jedes Fenster wieder‐
holen.Heckscheibenheizung
Wird durch Drücken der Taste Ü ein-
bzw. ausgeschaltet.
Die Heizung ist bei laufendem Motor
aktiv und wird nach kurzer Zeit auto‐
matisch abgeschaltet.
Je nach Motor schaltet sich die Heck‐
scheibenheizung bei Reinigung des
Diesel-Partikelfilters automatisch ein.
Sonnenblenden Die Sonnenblenden lassen sich zum
Schutz vor blendendem Licht herun‐
terklappen und zur Seite schwenken.
Bei Sonnenblenden mit integrierten
Spiegeln sollten die Spiegelabde‐
ckungen während der Fahrt ge‐
schlossen sein.
Auf der Rückseite der Sonnenblende
befindet sich eine Halterung für Park‐ scheine.
Sonnenrollo
Um die Sonneneinstrahlung auf den
Sitzen der zweiten Sitzreihe zu ver‐
ringern, Rollo mit dem Griff nach oben ziehen und oben im Türrahmen ein‐
rasten.

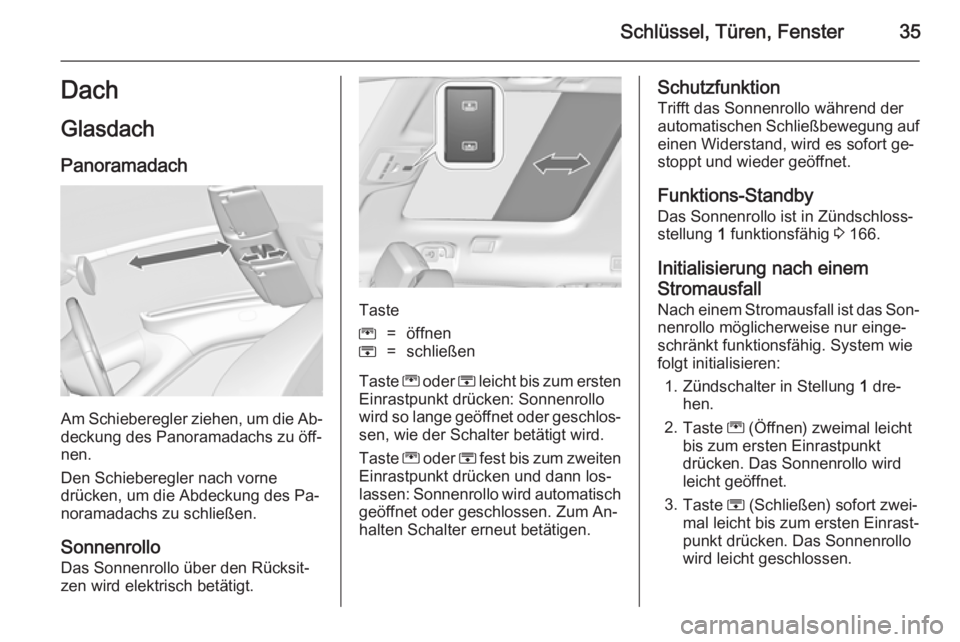

Page 37 of 311
Schlüssel, Türen, Fenster35DachGlasdach
Panoramadach
Am Schieberegler ziehen, um die Ab‐
deckung des Panoramadachs zu öff‐
nen.
Den Schieberegler nach vorne
drücken, um die Abdeckung des Pa‐
noramadachs zu schließen.
Sonnenrollo
Das Sonnenrollo über den Rücksit‐
zen wird elektrisch betätigt.
Taste
G=öffnenH=schließen
Taste G oder H leicht bis zum ersten
Einrastpunkt drücken: Sonnenrollo
wird so lange geöffnet oder geschlos‐
sen, wie der Schalter betätigt wird.
Taste G oder H fest bis zum zweiten
Einrastpunkt drücken und dann los‐ lassen: Sonnenrollo wird automatisch geöffnet oder geschlossen. Zum An‐
halten Schalter erneut betätigen.
Schutzfunktion
Trifft das Sonnenrollo während der
automatischen Schließbewegung auf einen Widerstand, wird es sofort ge‐
stoppt und wieder geöffnet.
Funktions-Standby Das Sonnenrollo ist in Zündschloss‐
stellung 1 funktionsfähig 3 166.
Initialisierung nach einem
Stromausfall
Nach einem Stromausfall ist das Son‐ nenrollo möglicherweise nur einge‐
schränkt funktionsfähig. System wie
folgt initialisieren:
1. Zündschalter in Stellung 1 dre‐
hen.
2. Taste G (Öffnen) zweimal leicht
bis zum ersten Einrastpunkt
drücken. Das Sonnenrollo wird
leicht geöffnet.
3. Taste H (Schließen) sofort zwei‐
mal leicht bis zum ersten Einrast‐
punkt drücken. Das Sonnenrollo
wird leicht geschlossen.

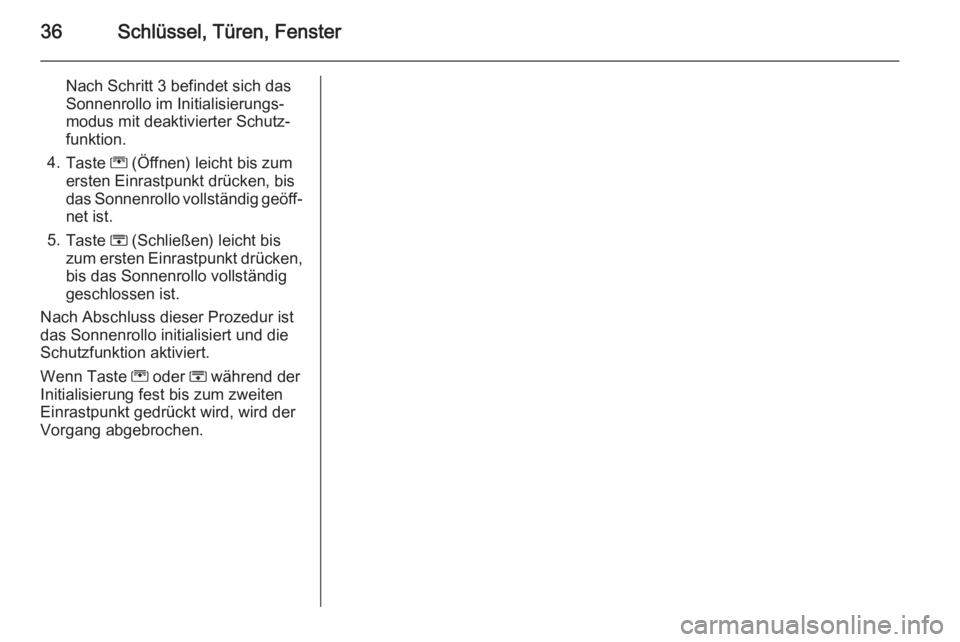

Page 38 of 311
36Schlüssel, Türen, Fenster
Nach Schritt 3 befindet sich das
Sonnenrollo im Initialisierungs‐
modus mit deaktivierter Schutz‐
funktion.
4. Taste G (Öffnen) leicht bis zum
ersten Einrastpunkt drücken, bis
das Sonnenrollo vollständig geöff‐
net ist.
5. Taste H (Schließen) leicht bis
zum ersten Einrastpunkt drücken, bis das Sonnenrollo vollständig
geschlossen ist.
Nach Abschluss dieser Prozedur ist
das Sonnenrollo initialisiert und die
Schutzfunktion aktiviert.
Wenn Taste G oder H während der
Initialisierung fest bis zum zweiten
Einrastpunkt gedrückt wird, wird der
Vorgang abgebrochen.

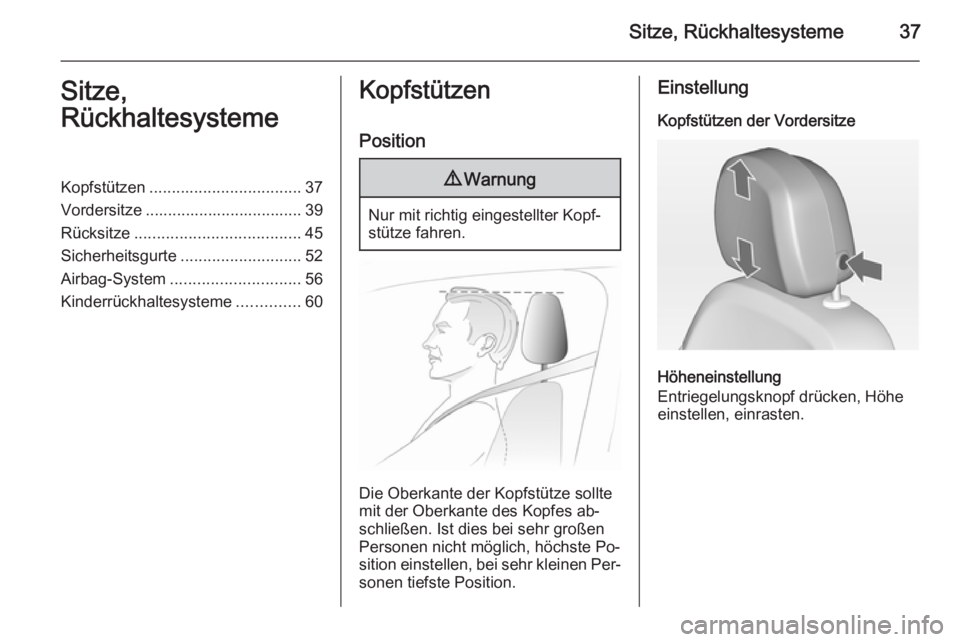

Page 39 of 311
Sitze, Rückhaltesysteme37Sitze,
RückhaltesystemeKopfstützen .................................. 37
Vordersitze ................................... 39
Rücksitze ..................................... 45
Sicherheitsgurte ........................... 52
Airbag-System ............................. 56
Kinderrückhaltesysteme ..............60Kopfstützen
Position9 Warnung
Nur mit richtig eingestellter Kopf‐
stütze fahren.
Die Oberkante der Kopfstütze sollte
mit der Oberkante des Kopfes ab‐ schließen. Ist dies bei sehr großen
Personen nicht möglich, höchste Po‐
sition einstellen, bei sehr kleinen Per‐ sonen tiefste Position.
Einstellung
Kopfstützen der Vordersitze
Höheneinstellung
Entriegelungsknopf drücken, Höhe
einstellen, einrasten.
Page 40 of 311

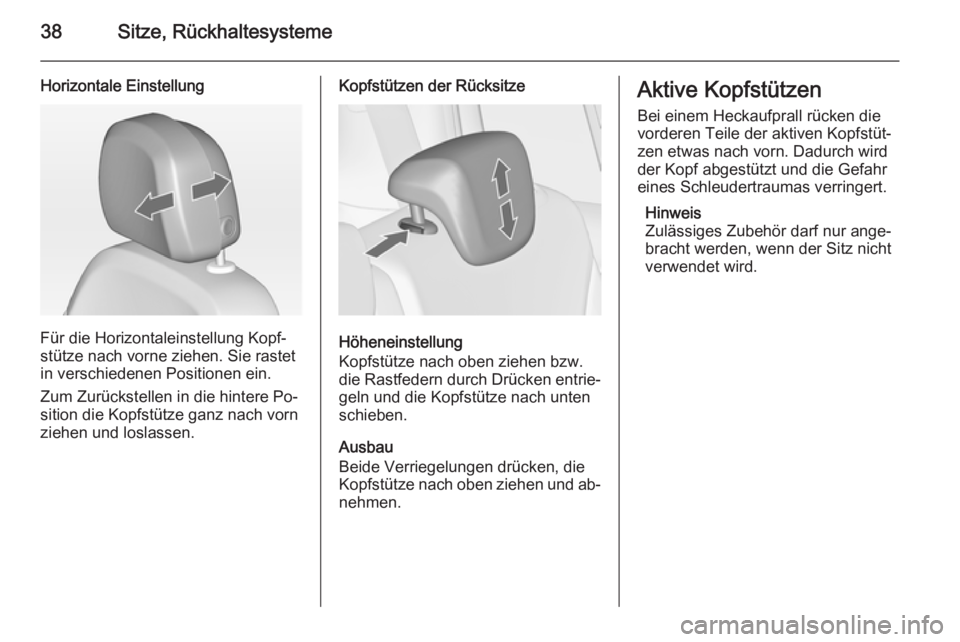

38Sitze, Rückhaltesysteme
Horizontale Einstellung
Für die Horizontaleinstellung Kopf‐
stütze nach vorne ziehen. Sie rastet
in verschiedenen Positionen ein.
Zum Zurückstellen in die hintere Po‐
sition die Kopfstütze ganz nach vorn
ziehen und loslassen.
Kopfstützen der Rücksitze
Höheneinstellung
Kopfstütze nach oben ziehen bzw.
die Rastfedern durch Drücken entrie‐
geln und die Kopfstütze nach unten
schieben.
Ausbau
Beide Verriegelungen drücken, die
Kopfstütze nach oben ziehen und ab‐ nehmen.
Aktive Kopfstützen
Bei einem Heckaufprall rücken die
vorderen Teile der aktiven Kopfstüt‐
zen etwas nach vorn. Dadurch wird
der Kopf abgestützt und die Gefahr
eines Schleudertraumas verringert.
Hinweis
Zulässiges Zubehör darf nur ange‐
bracht werden, wenn der Sitz nicht
verwendet wird.
