OPEL ZAFIRA C 2014 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2014, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2014Pages: 311, PDF-Größe: 8.99 MB
Page 11 of 311

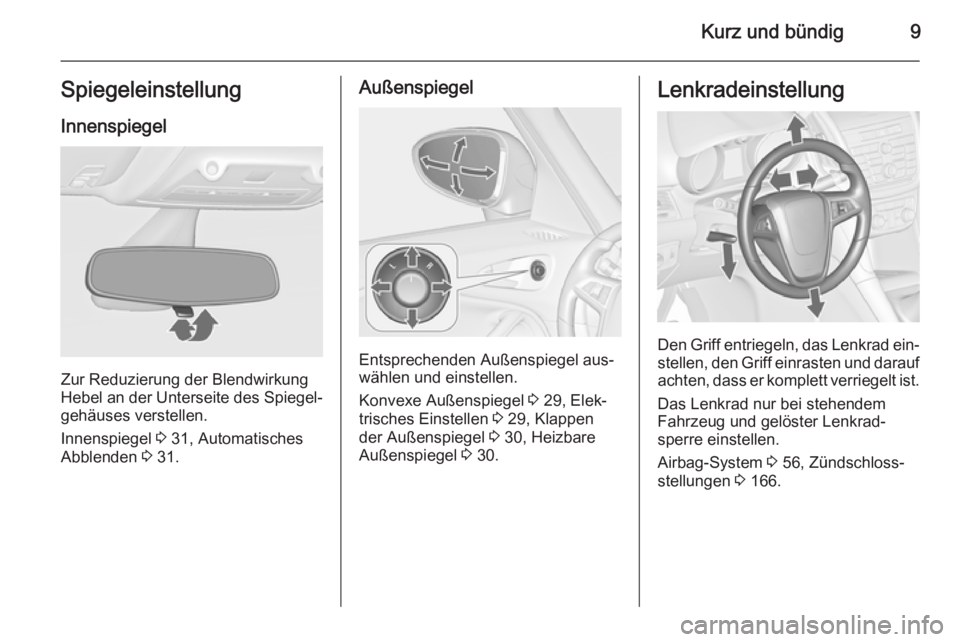

Kurz und bündig9Spiegeleinstellung
Innenspiegel
Zur Reduzierung der Blendwirkung
Hebel an der Unterseite des Spiegel‐ gehäuses verstellen.
Innenspiegel 3 31, Automatisches
Abblenden 3 31.
Außenspiegel
Entsprechenden Außenspiegel aus‐
wählen und einstellen.
Konvexe Außenspiegel 3 29, Elek‐
trisches Einstellen 3 29, Klappen
der Außenspiegel 3 30, Heizbare
Außenspiegel 3 30.
Lenkradeinstellung
Den Griff entriegeln, das Lenkrad ein‐
stellen, den Griff einrasten und darauf
achten, dass er komplett verriegelt ist.
Das Lenkrad nur bei stehendem
Fahrzeug und gelöster Lenkrad‐
sperre einstellen.
Airbag-System 3 56, Zündschloss‐
stellungen 3 166.
Page 12 of 311

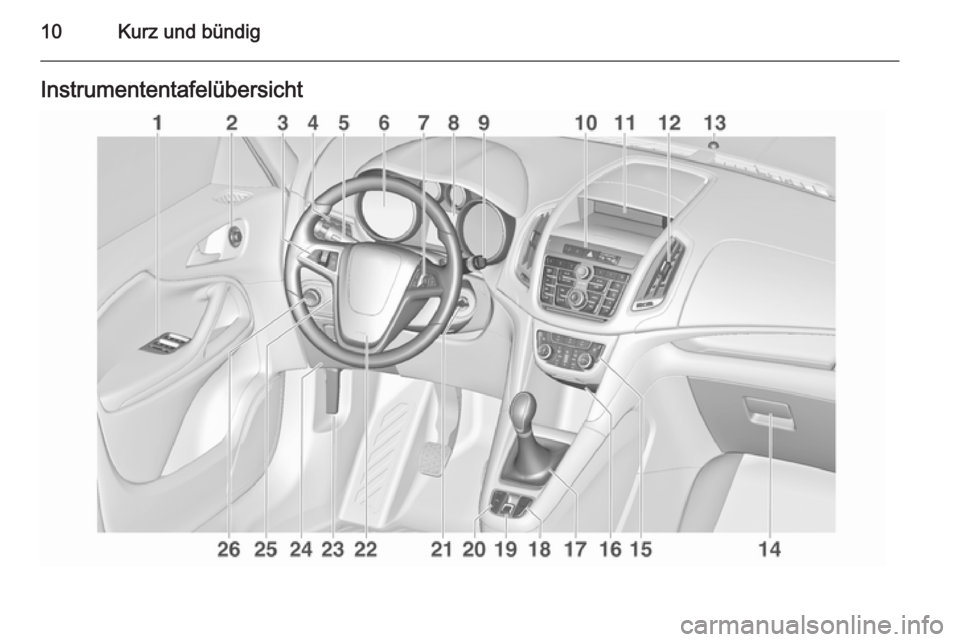

10Kurz und bündigInstrumententafelübersicht
Page 13 of 311

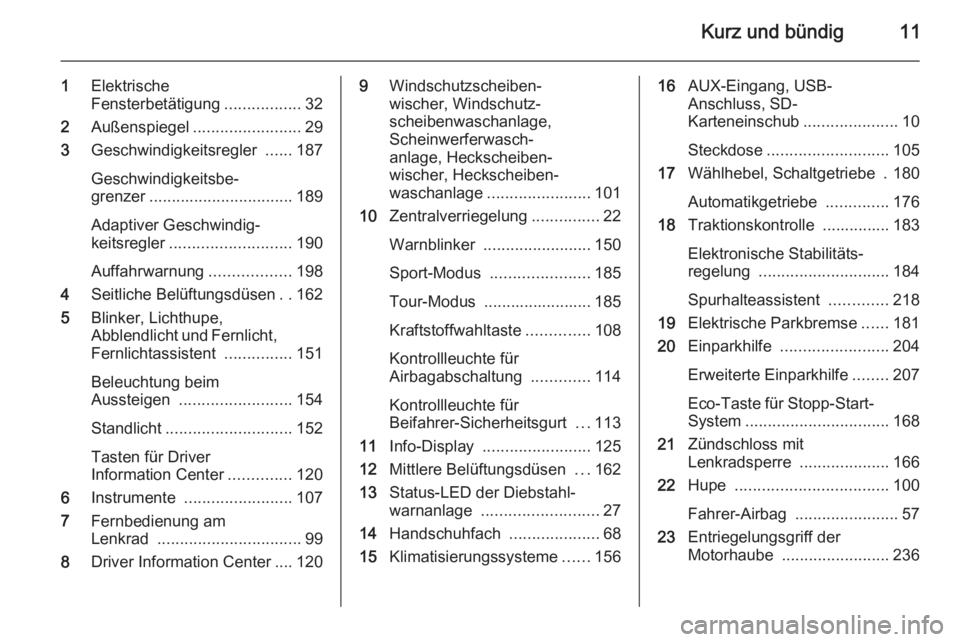

Kurz und bündig11
1Elektrische
Fensterbetätigung .................32
2 Außenspiegel ........................ 29
3 Geschwindigkeitsregler ......187
Geschwindigkeitsbe‐
grenzer ................................ 189
Adaptiver Geschwindig‐
keitsregler ........................... 190
Auffahrwarnung ..................198
4 Seitliche Belüftungsdüsen ..162
5 Blinker, Lichthupe,
Abblendlicht und Fernlicht, Fernlichtassistent ...............151
Beleuchtung beim
Aussteigen ......................... 154
Standlicht ............................ 152
Tasten für Driver
Information Center ..............120
6 Instrumente ........................ 107
7 Fernbedienung am
Lenkrad ................................ 99
8 Driver Information Center .... 1209Windschutzscheiben‐
wischer, Windschutz‐
scheibenwaschanlage,
Scheinwerferwasch‐
anlage, Heckscheiben‐
wischer, Heckscheiben‐
waschanlage ....................... 101
10 Zentralverriegelung ...............22
Warnblinker ........................ 150
Sport-Modus ...................... 185
Tour-Modus ........................ 185
Kraftstoffwahltaste ..............108
Kontrollleuchte für
Airbagabschaltung .............114
Kontrollleuchte für
Beifahrer-Sicherheitsgurt ...113
11 Info-Display ........................ 125
12 Mittlere Belüftungsdüsen ...162
13 Status-LED der Diebstahl‐
warnanlage .......................... 27
14 Handschuhfach ....................68
15 Klimatisierungssysteme ......15616AUX-Eingang, USB-
Anschluss, SD-
Karteneinschub .....................10
Steckdose ........................... 105
17 Wählhebel, Schaltgetriebe . 180
Automatikgetriebe ..............176
18 Traktionskontrolle ............... 183
Elektronische Stabilitäts‐
regelung ............................. 184
Spurhalteassistent .............218
19 Elektrische Parkbremse ......181
20 Einparkhilfe ........................ 204
Erweiterte Einparkhilfe ........207
Eco-Taste für Stopp-Start-
System ................................ 168
21 Zündschloss mit
Lenkradsperre ....................166
22 Hupe .................................. 100
Fahrer-Airbag ....................... 57
23 Entriegelungsgriff der
Motorhaube ........................ 236
Page 14 of 311

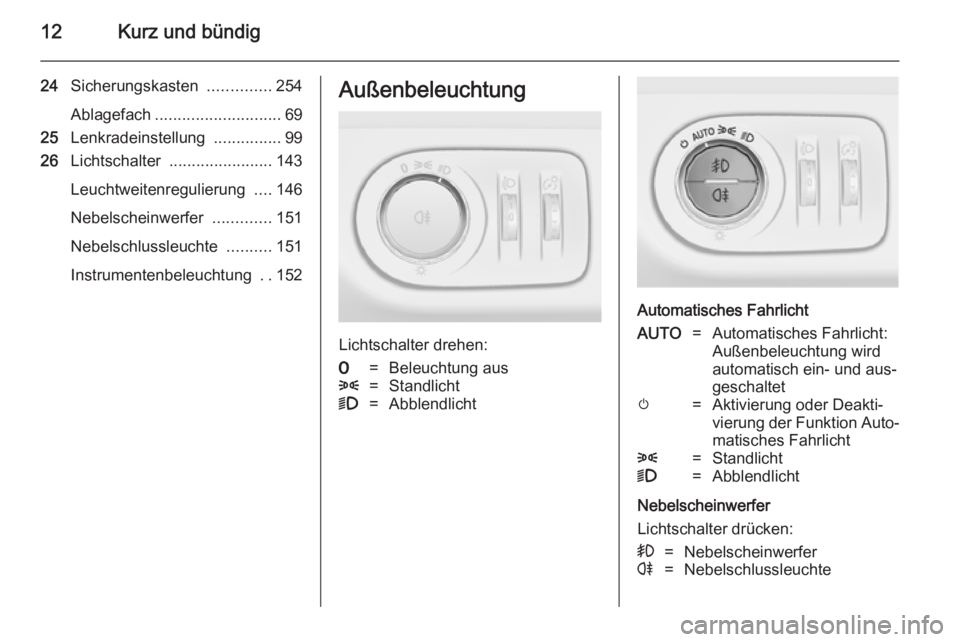

12Kurz und bündig
24Sicherungskasten ..............254
Ablagefach ............................ 69
25 Lenkradeinstellung ...............99
26 Lichtschalter ....................... 143
Leuchtweitenregulierung ....146
Nebelscheinwerfer .............151
Nebelschlussleuchte ..........151
Instrumentenbeleuchtung ..152Außenbeleuchtung
Lichtschalter drehen:
7=Beleuchtung aus8=Standlicht9=Abblendlicht
Automatisches Fahrlicht
AUTO=Automatisches Fahrlicht:
Außenbeleuchtung wird
automatisch ein- und aus‐
geschaltetm=Aktivierung oder Deakti‐
vierung der Funktion Auto‐ matisches Fahrlicht8=Standlicht9=Abblendlicht
Nebelscheinwerfer
Lichtschalter drücken:
>=Nebelscheinwerferr=Nebelschlussleuchte
Page 15 of 311

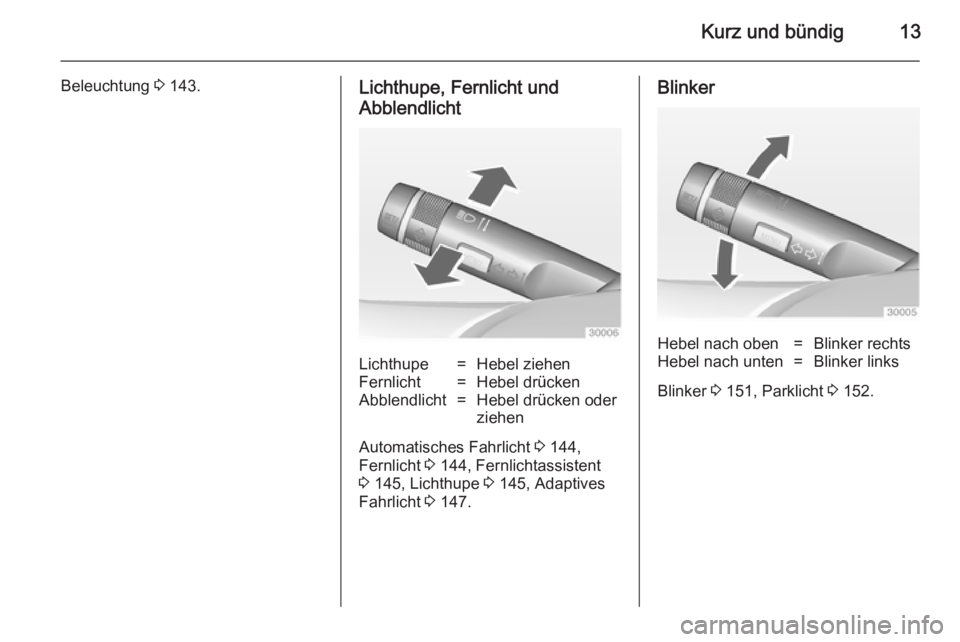

Kurz und bündig13
Beleuchtung 3 143.Lichthupe, Fernlicht und
AbblendlichtLichthupe=Hebel ziehenFernlicht=Hebel drückenAbblendlicht=Hebel drücken oder
ziehen
Automatisches Fahrlicht 3 144,
Fernlicht 3 144, Fernlichtassistent
3 145, Lichthupe 3 145, Adaptives
Fahrlicht 3 147.
BlinkerHebel nach oben=Blinker rechtsHebel nach unten=Blinker links
Blinker 3 151, Parklicht 3 152.
Page 16 of 311

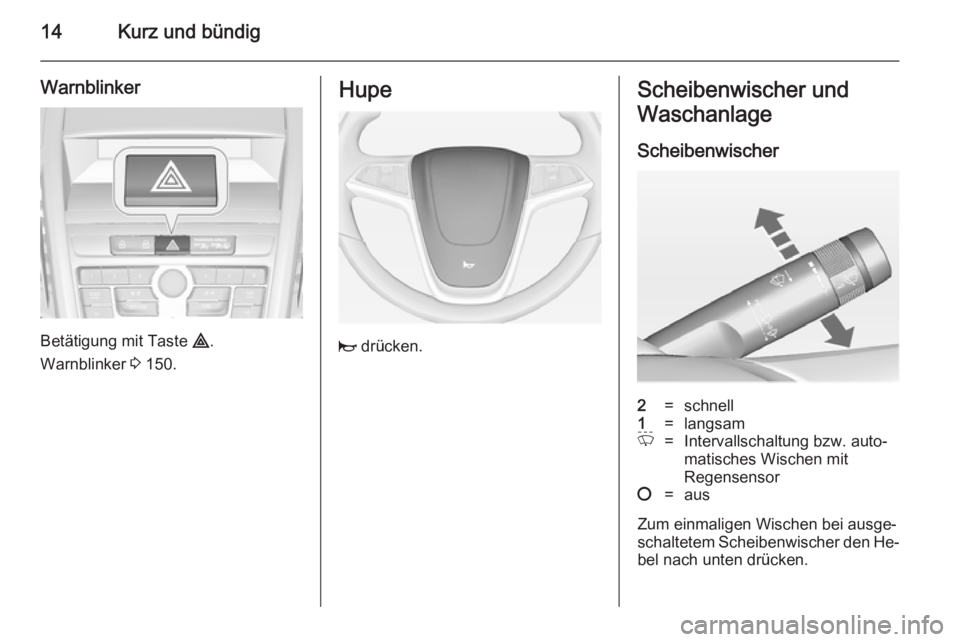

14Kurz und bündig
Warnblinker
Betätigung mit Taste ¨.
Warnblinker 3 150.
Hupe
j drücken.
Scheibenwischer und
Waschanlage
Scheibenwischer2=schnell1=langsamP=Intervallschaltung bzw. auto‐
matisches Wischen mit
Regensensor§=aus
Zum einmaligen Wischen bei ausge‐ schaltetem Scheibenwischer den He‐
bel nach unten drücken.
Page 17 of 311

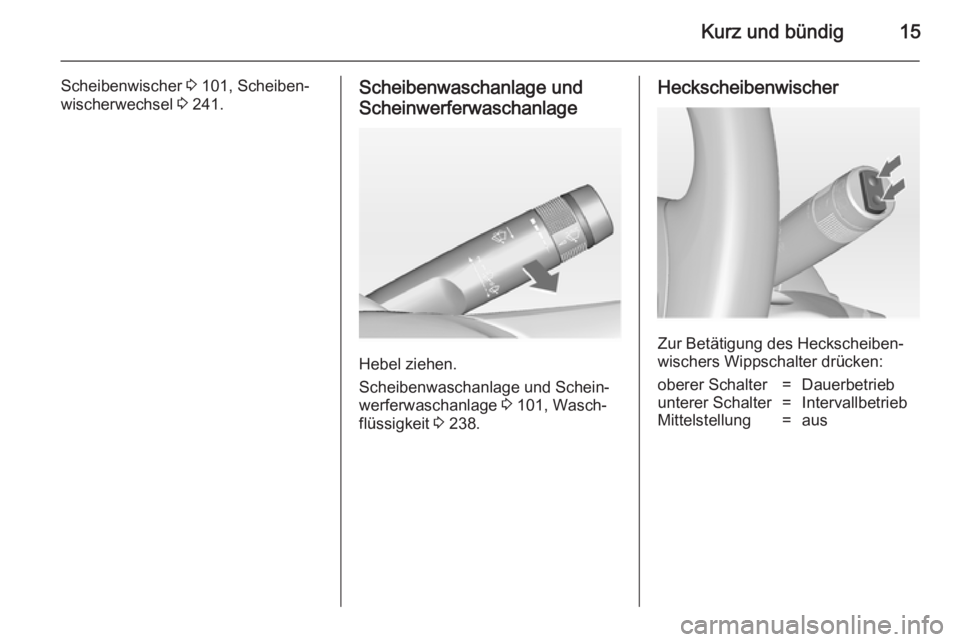

Kurz und bündig15
Scheibenwischer 3 101, Scheiben‐
wischerwechsel 3 241.Scheibenwaschanlage und
Scheinwerferwaschanlage
Hebel ziehen.
Scheibenwaschanlage und Schein‐
werferwaschanlage 3 101, Wasch‐
flüssigkeit 3 238.
Heckscheibenwischer
Zur Betätigung des Heckscheiben‐
wischers Wippschalter drücken:
oberer Schalter=Dauerbetriebunterer Schalter=IntervallbetriebMittelstellung=aus
Page 18 of 311
16Kurz und bündig
Heckscheibenwaschanlage
Hebel drücken.
Waschflüssigkeit spritzt auf die Heck‐
scheibe und der Wischer wird für ei‐
nige Wischbewegungen eingeschal‐
tet.
Heckscheibenwischer und Waschan‐ lage 3 103.
Klimatisierung
Heizbare Heckscheibe,
heizbare Außenspiegel
Die Heizung wird durch Drücken der
Taste Ü bedient.
Heckscheibenheizung 3 34.
Entfeuchtung und Enteisung der
Scheiben
Taste V drücken.
Den Temperaturregler auf die
höchste Stufe stellen.
Kühlung n ein.
Heckscheibenheizung Ü ein.
Klimatisierungssystem 3 156.
Page 19 of 311

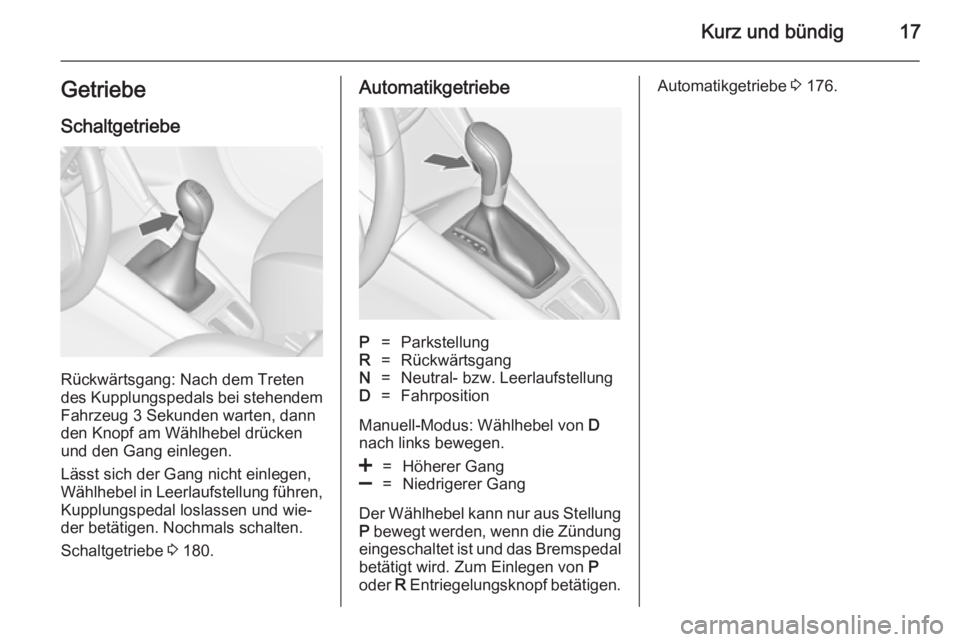

Kurz und bündig17GetriebeSchaltgetriebe
Rückwärtsgang: Nach dem Treten
des Kupplungspedals bei stehendem Fahrzeug 3 Sekunden warten, dann
den Knopf am Wählhebel drücken
und den Gang einlegen.
Lässt sich der Gang nicht einlegen,
Wählhebel in Leerlaufstellung führen, Kupplungspedal loslassen und wie‐
der betätigen. Nochmals schalten.
Schaltgetriebe 3 180.
AutomatikgetriebeP=ParkstellungR=RückwärtsgangN=Neutral- bzw. LeerlaufstellungD=Fahrposition
Manuell-Modus: Wählhebel von D
nach links bewegen.
<=Höherer Gang]=Niedrigerer Gang
Der Wählhebel kann nur aus Stellung P bewegt werden, wenn die Zündung
eingeschaltet ist und das Bremspedal
betätigt wird. Zum Einlegen von P
oder R Entriegelungsknopf betätigen.
Automatikgetriebe 3 176.
Page 20 of 311

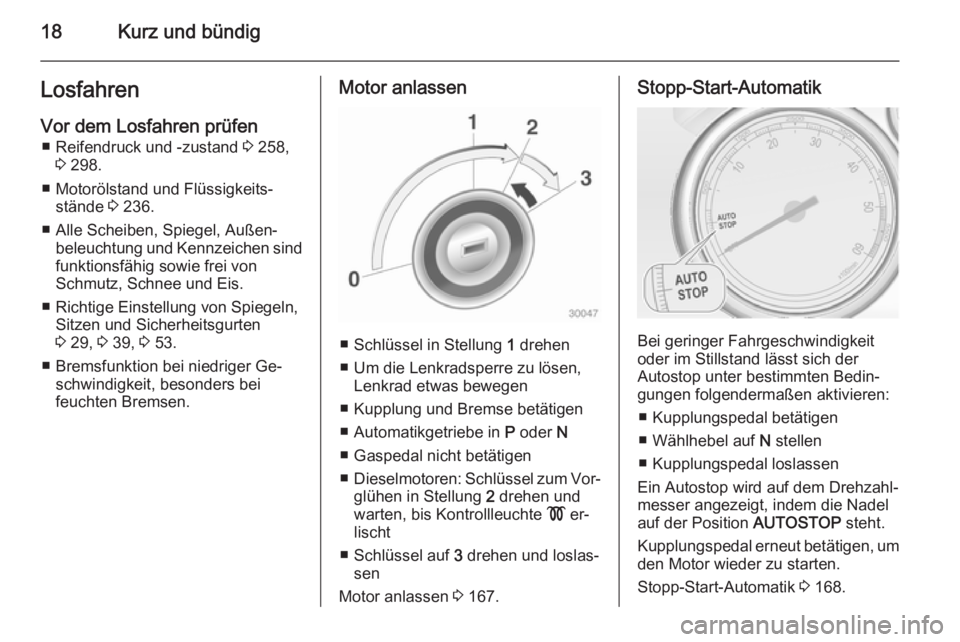

18Kurz und bündigLosfahrenVor dem Losfahren prüfen ■ Reifendruck und -zustand 3 258,
3 298.
■ Motorölstand und Flüssigkeits‐ stände 3 236.
■ Alle Scheiben, Spiegel, Außen‐ beleuchtung und Kennzeichen sindfunktionsfähig sowie frei von
Schmutz, Schnee und Eis.
■ Richtige Einstellung von Spiegeln, Sitzen und Sicherheitsgurten
3 29, 3 39, 3 53.
■ Bremsfunktion bei niedriger Ge‐ schwindigkeit, besonders bei
feuchten Bremsen.Motor anlassen
■ Schlüssel in Stellung 1 drehen
■ Um die Lenkradsperre zu lösen, Lenkrad etwas bewegen
■ Kupplung und Bremse betätigen
■ Automatikgetriebe in P oder N
■ Gaspedal nicht betätigen
■ Dieselmotoren: Schlüssel zum Vor‐
glühen in Stellung 2 drehen und
warten, bis Kontrollleuchte ! er‐
lischt
■ Schlüssel auf 3 drehen und loslas‐
sen
Motor anlassen 3 167.
Stopp-Start-Automatik
Bei geringer Fahrgeschwindigkeit
oder im Stillstand lässt sich der
Autostop unter bestimmten Bedin‐
gungen folgendermaßen aktivieren:
■ Kupplungspedal betätigen
■ Wählhebel auf N stellen
■ Kupplungspedal loslassen
Ein Autostop wird auf dem Drehzahl‐
messer angezeigt, indem die Nadel
auf der Position AUTOSTOP steht.
Kupplungspedal erneut betätigen, um den Motor wieder zu starten.
Stopp-Start-Automatik 3 168.
