OPEL ZAFIRA C 2014 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2014, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2014Pages: 311, PDF-Größe: 8.99 MB
Page 41 of 311
Sitze, Rückhaltesysteme39Vordersitze
Sitzposition9 Warnung
Nur mit richtig eingestelltem Sitz
fahren.
■ Mit dem Gesäß möglichst weit hin‐ ten an der Rückenlehne sitzen.
Den Abstand zwischen Sitz und
Pedalen so einstellen, dass die
Beine beim Treten der Pedale
leicht angewinkelt sind. Den Bei‐
fahrersitz möglichst weit nach hin‐
ten schieben.
■ Mit den Schultern möglichst weit hinten an der Rückenlehne sitzen.
Die Neigung der Rückenlehne so
einstellen, dass das Lenkrad mit
leicht angewinkelten Armen gut er‐
reicht wird. Beim Drehen des Lenk‐ rads muss der Kontakt zwischenRückenlehne und Schultern erhal‐
ten bleiben. Die Rückenlehnen dür‐
fen nicht zu weit nach hinten ge‐
neigt sein. Wir empfehlen eine ma‐ ximale Neigung von ca. 25°.
■ Lenkrad einstellen 3 99.
■ Die Sitzhöhe hoch genug einstel‐ len, dass Sie eine gute Sicht nach
allen Seiten und auf die Display-In‐
strumente haben. Der Abstand zwi‐
schen Kopf und Dachrahmen sollte mindestens eine Handbreite betra‐
gen. Ihre Oberschenkel sollten
leicht auf dem Sitz aufliegen, ohne
hineingedrückt zu werden.
■ Kopfstütze einstellen 3 37.
■ Höhe des Sicherheitsgurts einstel‐ len 3 53.■ Die Oberschenkelauflage so ein‐
stellen, dass zwischen Sitzkante
und Kniekehle ein Abstand von
zwei Fingerbreit besteht.
■ Die Lendenwirbelstütze so einstel‐ len, dass sie die natürliche Formder Wirbelsäule unterstützt.
Sitzeinstellung Nur mit eingerasteten Sitzen und ein‐
gerasteten Rückenlehnen fahren.9 Gefahr
Mindestens 25 cm vom Lenkrad
entfernt sitzen, um ein sicheres
Auslösen des Airbags zu ermögli‐
chen.
9 Warnung
Sitze niemals während der Fahrt
einstellen. Sie könnten sich un‐
kontrolliert bewegen.
Page 42 of 311
40Sitze, Rückhaltesysteme9Warnung
Verstauen Sie keine Gegenstände
unter den Sitzen.
Sitzposition einstellen
Griff ziehen, Sitz verschieben, Griff
loslassen.
Rückenlehnen
Hebel ziehen, Neigung einstellen und
Hebel loslassen. Die Rückenlehne
muss hörbar einrasten.
Umklappen der Rückenlehne 3 81.
Sitzhöhe
Pumpbewegung des Hebels
nach oben=Sitz höhernach unten=Sitz niedriger
Page 43 of 311
Sitze, Rückhaltesysteme41
Sitzneigung
Pumpbewegung des Hebels
nach oben=Vorderteil höhernach unten=Vorderteil niedrigerLendenwirbelstütze
Lendenwirbelstütze mit dem Vier-
Wege-Schalter an die persönlichen
Bedürfnisse anpassen.
Stütze nach oben und unten bewe‐
gen: Schalter nach oben bzw. unten
drücken.
Stütze verstärken und verringern:
Schalter nach vorn bzw. hinten
drücken.
Verstellbare
Oberschenkelauflage
Hebel ziehen und Oberschenkelauf‐
lage verschieben.
Page 44 of 311
42Sitze, RückhaltesystemeElektrische Sitzeinstellung9Warnung
Vorsicht bei der Betätigung der
elektrisch verstellbaren Sitze. Es
besteht Verletzungsgefahr, vor al‐ lem für Kinder. Gegenstände kön‐
nen eingeklemmt werden.
Die Sitze während der Einstellung
genau im Auge behalten. Fahr‐
zeuginsassen entsprechend infor‐
mieren.
Sitz Längsposition
Schalter nach vorne/hinten bewegen.
Sitzhöhe
Schalter nach oben/unten bewegen.
Sitzneigung
Vorderen Teil des Schalters nach
oben/unten bewegen.
Page 45 of 311

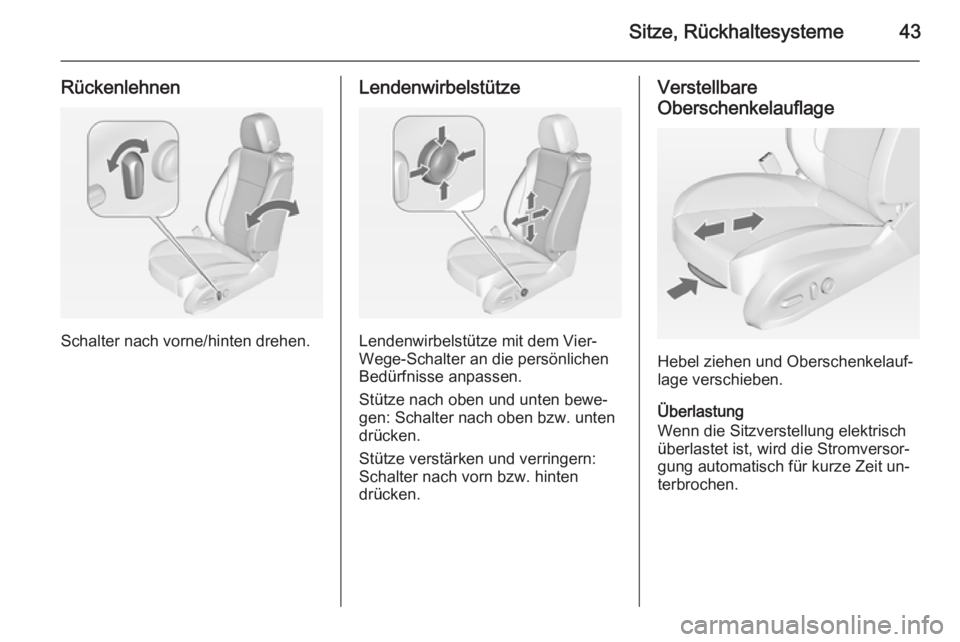

Sitze, Rückhaltesysteme43
Rückenlehnen
Schalter nach vorne/hinten drehen.
Lendenwirbelstütze
Lendenwirbelstütze mit dem Vier-
Wege-Schalter an die persönlichen
Bedürfnisse anpassen.
Stütze nach oben und unten bewe‐
gen: Schalter nach oben bzw. unten
drücken.
Stütze verstärken und verringern:
Schalter nach vorn bzw. hinten
drücken.
Verstellbare
Oberschenkelauflage
Hebel ziehen und Oberschenkelauf‐
lage verschieben.
Überlastung
Wenn die Sitzverstellung elektrisch
überlastet ist, wird die Stromversor‐
gung automatisch für kurze Zeit un‐
terbrochen.
Page 46 of 311

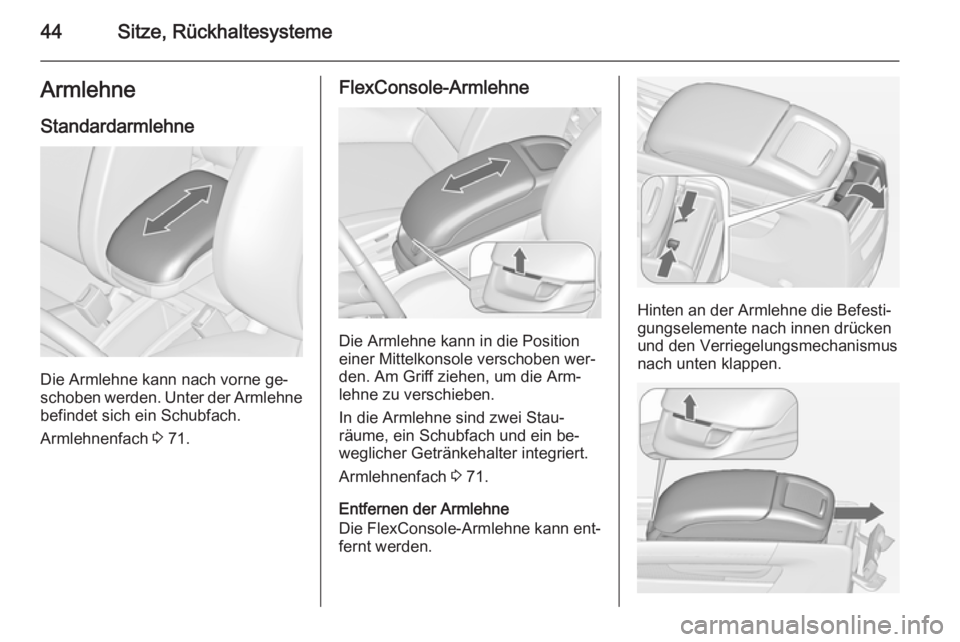

44Sitze, RückhaltesystemeArmlehneStandardarmlehne
Die Armlehne kann nach vorne ge‐
schoben werden. Unter der Armlehne
befindet sich ein Schubfach.
Armlehnenfach 3 71.
FlexConsole-Armlehne
Die Armlehne kann in die Position
einer Mittelkonsole verschoben wer‐
den. Am Griff ziehen, um die Arm‐
lehne zu verschieben.
In die Armlehne sind zwei Stau‐
räume, ein Schubfach und ein be‐ weglicher Getränkehalter integriert.
Armlehnenfach 3 71.
Entfernen der Armlehne
Die FlexConsole-Armlehne kann ent‐ fernt werden.
Hinten an der Armlehne die Befesti‐
gungselemente nach innen drücken
und den Verriegelungsmechanismus
nach unten klappen.
Page 47 of 311

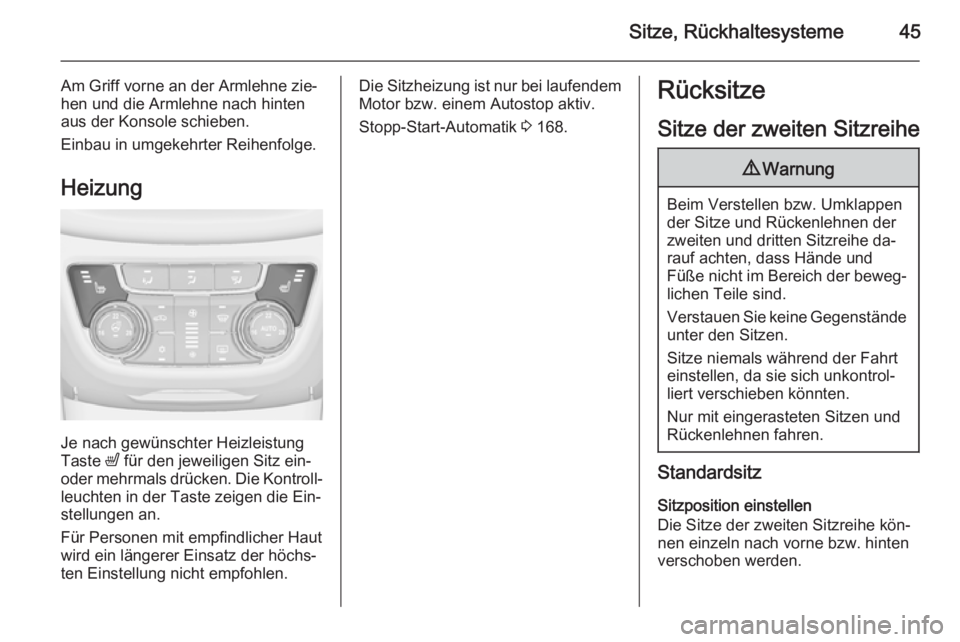

Sitze, Rückhaltesysteme45
Am Griff vorne an der Armlehne zie‐
hen und die Armlehne nach hinten
aus der Konsole schieben.
Einbau in umgekehrter Reihenfolge.
Heizung
Je nach gewünschter Heizleistung
Taste ß für den jeweiligen Sitz ein-
oder mehrmals drücken. Die Kontroll‐
leuchten in der Taste zeigen die Ein‐ stellungen an.
Für Personen mit empfindlicher Haut
wird ein längerer Einsatz der höchs‐
ten Einstellung nicht empfohlen.
Die Sitzheizung ist nur bei laufendem
Motor bzw. einem Autostop aktiv.
Stopp-Start-Automatik 3 168.Rücksitze
Sitze der zweiten Sitzreihe9 Warnung
Beim Verstellen bzw. Umklappen
der Sitze und Rückenlehnen der
zweiten und dritten Sitzreihe da‐
rauf achten, dass Hände und
Füße nicht im Bereich der beweg‐ lichen Teile sind.
Verstauen Sie keine Gegenstände unter den Sitzen.
Sitze niemals während der Fahrt einstellen, da sie sich unkontrol‐
liert verschieben könnten.
Nur mit eingerasteten Sitzen und
Rückenlehnen fahren.
Standardsitz
Sitzposition einstellenDie Sitze der zweiten Sitzreihe kön‐
nen einzeln nach vorne bzw. hinten
verschoben werden.
Page 48 of 311

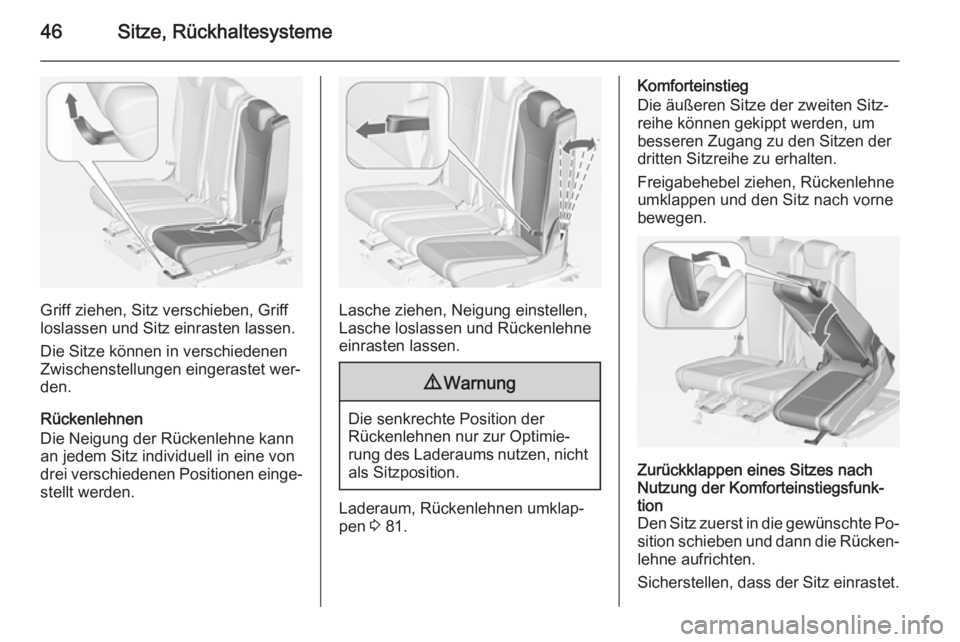

46Sitze, Rückhaltesysteme
Griff ziehen, Sitz verschieben, Griff
loslassen und Sitz einrasten lassen.
Die Sitze können in verschiedenen
Zwischenstellungen eingerastet wer‐
den.
Rückenlehnen
Die Neigung der Rückenlehne kann
an jedem Sitz individuell in eine von
drei verschiedenen Positionen einge‐
stellt werden.Lasche ziehen, Neigung einstellen, Lasche loslassen und Rückenlehne einrasten lassen.
9 Warnung
Die senkrechte Position der
Rückenlehnen nur zur Optimie‐
rung des Laderaums nutzen, nicht als Sitzposition.
Laderaum, Rückenlehnen umklap‐
pen 3 81.
Komforteinstieg
Die äußeren Sitze der zweiten Sitz‐
reihe können gekippt werden, um besseren Zugang zu den Sitzen der
dritten Sitzreihe zu erhalten.
Freigabehebel ziehen, Rückenlehne
umklappen und den Sitz nach vorne
bewegen.Zurückklappen eines Sitzes nach
Nutzung der Komforteinstiegsfunk‐
tion
Den Sitz zuerst in die gewünschte Po‐ sition schieben und dann die Rücken‐
lehne aufrichten.
Sicherstellen, dass der Sitz einrastet.
Page 49 of 311

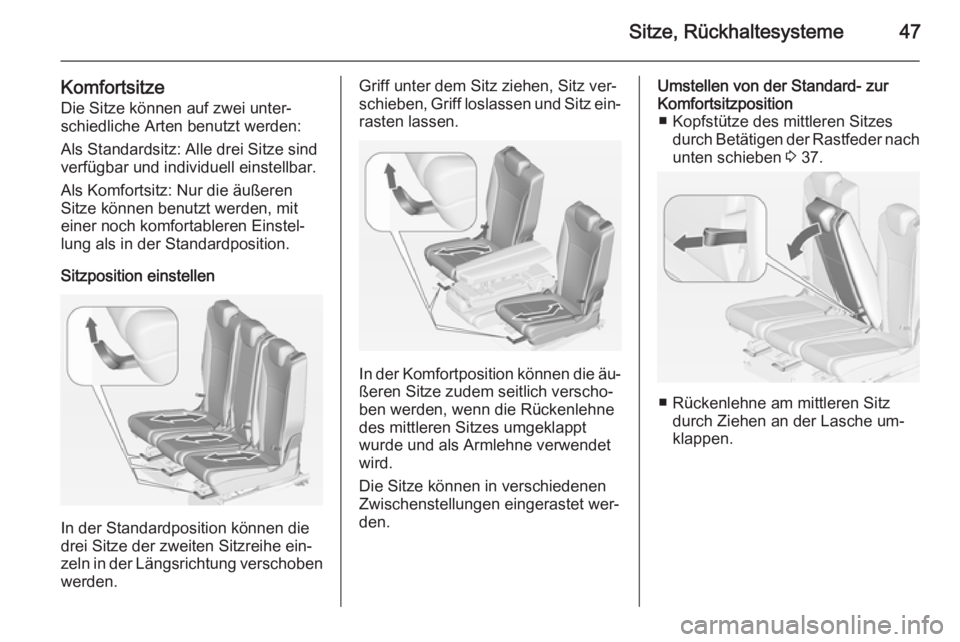

Sitze, Rückhaltesysteme47
KomfortsitzeDie Sitze können auf zwei unter‐
schiedliche Arten benutzt werden:
Als Standardsitz: Alle drei Sitze sind
verfügbar und individuell einstellbar.
Als Komfortsitz: Nur die äußeren
Sitze können benutzt werden, mit
einer noch komfortableren Einstel‐
lung als in der Standardposition.
Sitzposition einstellen
In der Standardposition können die
drei Sitze der zweiten Sitzreihe ein‐
zeln in der Längsrichtung verschoben werden.
Griff unter dem Sitz ziehen, Sitz ver‐
schieben, Griff loslassen und Sitz ein‐
rasten lassen.
In der Komfortposition können die äu‐ ßeren Sitze zudem seitlich verscho‐ben werden, wenn die Rückenlehne
des mittleren Sitzes umgeklappt
wurde und als Armlehne verwendet
wird.
Die Sitze können in verschiedenen
Zwischenstellungen eingerastet wer‐
den.
Umstellen von der Standard- zur
Komfortsitzposition ■ Kopfstütze des mittleren Sitzes durch Betätigen der Rastfeder nach
unten schieben 3 37.
■ Rückenlehne am mittleren Sitz
durch Ziehen an der Lasche um‐
klappen.
Page 50 of 311

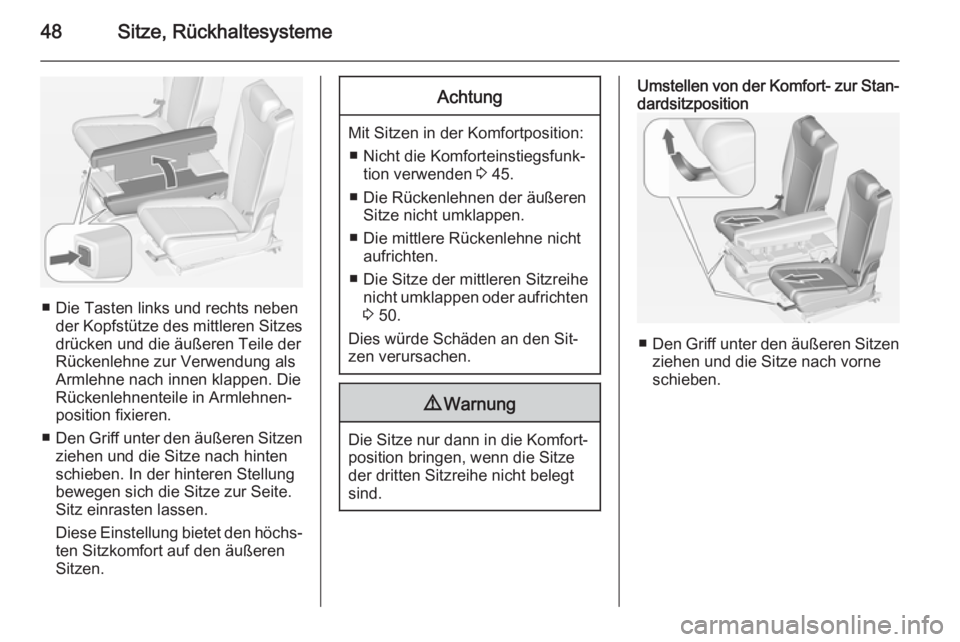

48Sitze, Rückhaltesysteme
■ Die Tasten links und rechts nebender Kopfstütze des mittleren Sitzesdrücken und die äußeren Teile der
Rückenlehne zur Verwendung als Armlehne nach innen klappen. Die
Rückenlehnenteile in Armlehnen‐
position fixieren.
■ Den Griff unter den äußeren Sitzen
ziehen und die Sitze nach hinten
schieben. In der hinteren Stellung
bewegen sich die Sitze zur Seite.
Sitz einrasten lassen.
Diese Einstellung bietet den höchs‐ ten Sitzkomfort auf den äußeren
Sitzen.
Achtung
Mit Sitzen in der Komfortposition:
■ Nicht die Komforteinstiegsfunk‐ tion verwenden 3 45.
■ Die Rückenlehnen der äußeren Sitze nicht umklappen.
■ Die mittlere Rückenlehne nicht aufrichten.
■ Die Sitze der mittleren Sitzreihe nicht umklappen oder aufrichten3 50.
Dies würde Schäden an den Sit‐
zen verursachen.
9 Warnung
Die Sitze nur dann in die Komfort‐
position bringen, wenn die Sitze
der dritten Sitzreihe nicht belegt
sind.
Umstellen von der Komfort- zur Stan‐ dardsitzposition
■ Den Griff unter den äußeren Sitzen
ziehen und die Sitze nach vorneschieben.
