Prowadzenie i użytkowanie219

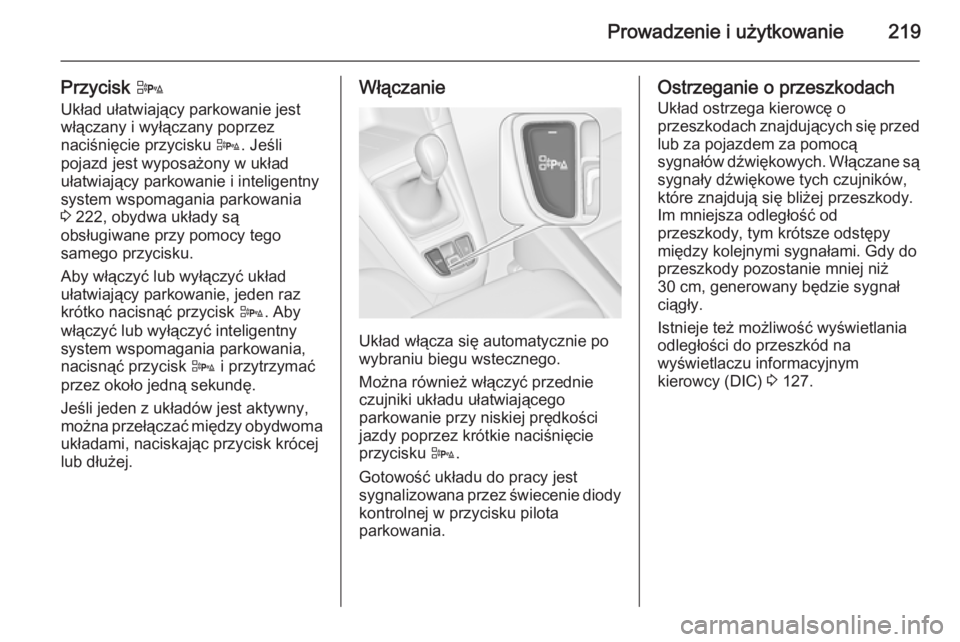

Przycisk D
Układ ułatwiający parkowanie jest włączany i wyłączany poprzez
naciśnięcie przycisku D. Jeśli
pojazd jest wyposażony w układ
ułatwiający parkowanie i inteligentny
system wspomagania parkowania
3 222, obydwa układy są
obsługiwane przy pomocy tego
samego przycisku.
Aby włączyć lub wyłączyć układ
ułatwiający parkowanie, jeden raz
krótko nacisnąć przycisk D. Aby
włączyć lub wyłączyć inteligentny system wspomagania parkowania,
nacisnąć przycisk D i przytrzymać
przez około jedną sekundę.
Jeśli jeden z układów jest aktywny,
można przełączać między obydwoma układami, naciskając przycisk krócej
lub dłużej.Włączanie
Układ włącza się automatycznie po
wybraniu biegu wstecznego.
Można również włączyć przednie czujniki układu ułatwiającego
parkowanie przy niskiej prędkości
jazdy poprzez krótkie naciśnięcie
przycisku D.
Gotowość układu do pracy jest
sygnalizowana przez świecenie diody
kontrolnej w przycisku pilota
parkowania.
Ostrzeganie o przeszkodach
Układ ostrzega kierowcę o
przeszkodach znajdujących się przed lub za pojazdem za pomocą
sygnałów dźwiękowych. Włączane są
sygnały dźwiękowe tych czujników,
które znajdują się bliżej przeszkody.
Im mniejsza odległość od
przeszkody, tym krótsze odstępy
między kolejnymi sygnałami. Gdy do
przeszkody pozostanie mniej niż
30 cm, generowany będzie sygnał
ciągły.
Istnieje też możliwość wyświetlania odległości do przeszkód na
wyświetlaczu informacyjnym
kierowcy (DIC) 3 127.

220Prowadzenie i użytkowanie

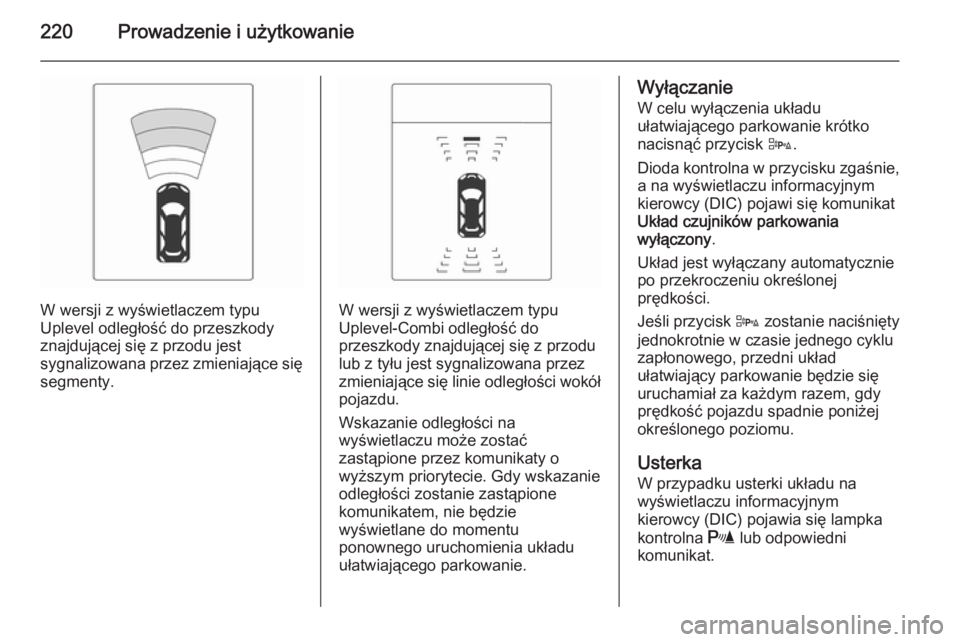

W wersji z wyświetlaczem typu
Uplevel odległość do przeszkody
znajdującej się z przodu jest
sygnalizowana przez zmieniające się
segmenty.W wersji z wyświetlaczem typu
Uplevel-Combi odległość do
przeszkody znajdującej się z przodu
lub z tyłu jest sygnalizowana przez
zmieniające się linie odległości wokół pojazdu.
Wskazanie odległości na
wyświetlaczu może zostać
zastąpione przez komunikaty o
wyższym priorytecie. Gdy wskazanie odległości zostanie zastąpione
komunikatem, nie będzie
wyświetlane do momentu
ponownego uruchomienia układu
ułatwiającego parkowanie.
Wyłączanie
W celu wyłączenia układu
ułatwiającego parkowanie krótko
nacisnąć przycisk D.
Dioda kontrolna w przycisku zgaśnie,
a na wyświetlaczu informacyjnym kierowcy (DIC) pojawi się komunikat
Układ czujników parkowania
wyłączony .
Układ jest wyłączany automatycznie
po przekroczeniu określonej
prędkości.
Jeśli przycisk D zostanie naciśnięty
jednokrotnie w czasie jednego cyklu
zapłonowego, przedni układ
ułatwiający parkowanie będzie się
uruchamiał za każdym razem, gdy
prędkość pojazdu spadnie poniżej
określonego poziomu.
Usterka W przypadku usterki układu na
wyświetlaczu informacyjnym
kierowcy (DIC) pojawia się lampka
kontrolna r lub odpowiedni
komunikat.

Prowadzenie i użytkowanie221

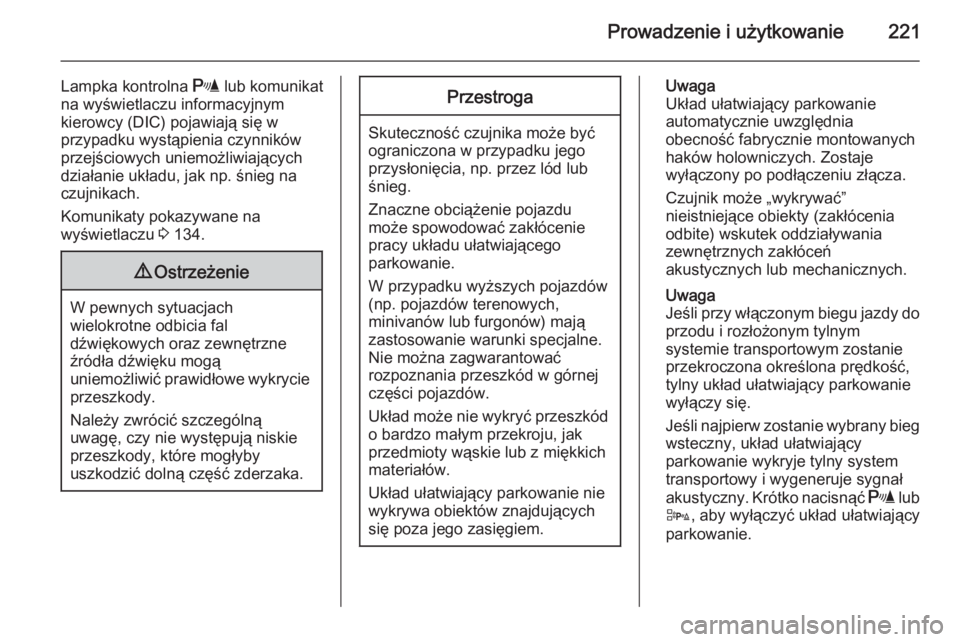

Lampka kontrolna r lub komunikat
na wyświetlaczu informacyjnym
kierowcy (DIC) pojawiają się w
przypadku wystąpienia czynników
przejściowych uniemożliwiających
działanie układu, jak np. śnieg na czujnikach.
Komunikaty pokazywane na
wyświetlaczu 3 134.9 Ostrzeżenie
W pewnych sytuacjach
wielokrotne odbicia fal
dźwiękowych oraz zewnętrzne
źródła dźwięku mogą
uniemożliwić prawidłowe wykrycie
przeszkody.
Należy zwrócić szczególną
uwagę, czy nie występują niskie
przeszkody, które mogłyby
uszkodzić dolną część zderzaka.
Przestroga
Skuteczność czujnika może być
ograniczona w przypadku jego
przysłonięcia, np. przez lód lub śnieg.
Znaczne obciążenie pojazdu
może spowodować zakłócenie
pracy układu ułatwiającego
parkowanie.
W przypadku wyższych pojazdów
(np. pojazdów terenowych,
minivanów lub furgonów) mają
zastosowanie warunki specjalne.
Nie można zagwarantować
rozpoznania przeszkód w górnej
części pojazdów.
Układ może nie wykryć przeszkód o bardzo małym przekroju, jak
przedmioty wąskie lub z miękkich
materiałów.
Układ ułatwiający parkowanie nie
wykrywa obiektów znajdujących
się poza jego zasięgiem.
Uwaga
Układ ułatwiający parkowanie
automatycznie uwzględnia
obecność fabrycznie montowanych
haków holowniczych. Zostaje
wyłączony po podłączeniu złącza.
Czujnik może „wykrywać”
nieistniejące obiekty (zakłócenia
odbite) wskutek oddziaływania
zewnętrznych zakłóceń
akustycznych lub mechanicznych.
Uwaga
Jeśli przy włączonym biegu jazdy do
przodu i rozłożonym tylnym
systemie transportowym zostanie
przekroczona określona prędkość,
tylny układ ułatwiający parkowanie
wyłączy się.
Jeśli najpierw zostanie wybrany bieg wsteczny, układ ułatwiający
parkowanie wykryje tylny system
transportowy i wygeneruje sygnał
akustyczny. Krótko nacisnąć r lub
D , aby wyłączyć układ ułatwiający
parkowanie.

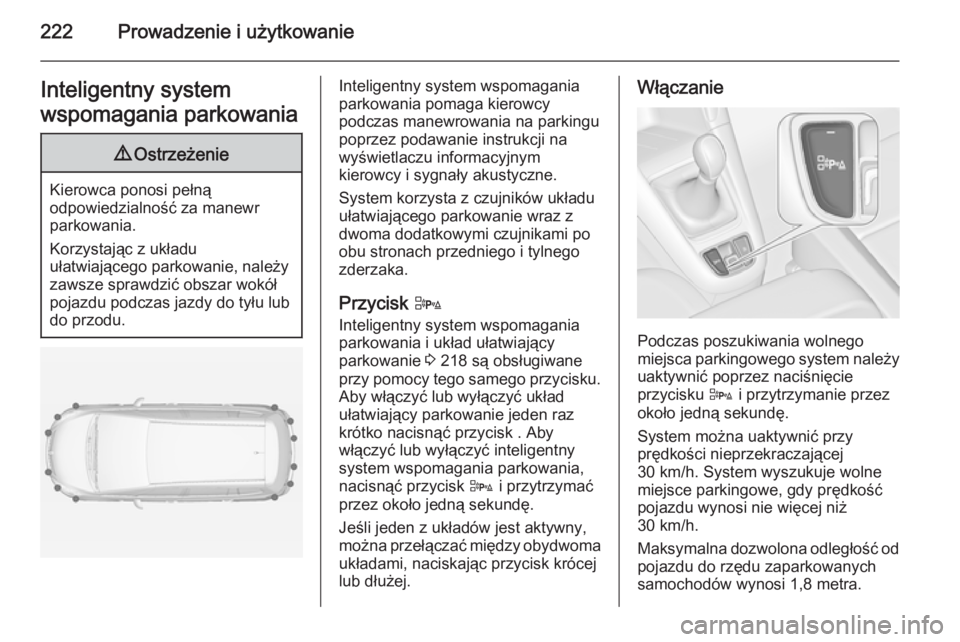

222Prowadzenie i użytkowanieInteligentny system
wspomagania parkowania9 Ostrzeżenie
Kierowca ponosi pełną
odpowiedzialność za manewr
parkowania.
Korzystając z układu
ułatwiającego parkowanie, należy
zawsze sprawdzić obszar wokół
pojazdu podczas jazdy do tyłu lub
do przodu.
Inteligentny system wspomagania
parkowania pomaga kierowcy
podczas manewrowania na parkingu poprzez podawanie instrukcji na
wyświetlaczu informacyjnym
kierowcy i sygnały akustyczne.
System korzysta z czujników układu
ułatwiającego parkowanie wraz z
dwoma dodatkowymi czujnikami po
obu stronach przedniego i tylnego
zderzaka.
Przycisk D
Inteligentny system wspomagania
parkowania i układ ułatwiający
parkowanie 3 218 są obsługiwane
przy pomocy tego samego przycisku. Aby włączyć lub wyłączyć układ
ułatwiający parkowanie jeden raz
krótko nacisnąć przycisk . Aby
włączyć lub wyłączyć inteligentny
system wspomagania parkowania,
nacisnąć przycisk D i przytrzymać
przez około jedną sekundę.
Jeśli jeden z układów jest aktywny, można przełączać między obydwoma
układami, naciskając przycisk krócej
lub dłużej.Włączanie
Podczas poszukiwania wolnego
miejsca parkingowego system należy
uaktywnić poprzez naciśnięcie
przycisku D i przytrzymanie przez
około jedną sekundę.
System można uaktywnić przy
prędkości nieprzekraczającej
30 km/h. System wyszukuje wolne
miejsce parkingowe, gdy prędkość
pojazdu wynosi nie więcej niż
30 km/h.
Maksymalna dozwolona odległość od
pojazdu do rzędu zaparkowanych
samochodów wynosi 1,8 metra.

Prowadzenie i użytkowanie223
Funkcjonowanie
Gdy pojazd mija rząd zaparkowanych
samochodów, a system jest
włączony, inteligentny system
wspomagania parkowania
rozpoczyna wyszukiwanie
odpowiedniego wolnego miejsca
parkingowego. Po wykryciu
odpowiedniego miejsca kierowca jest
powiadamiany przez komunikat na
wyświetlaczu informacyjnym
kierowcy i sygnał dźwiękowy.
Jeśli kierowca nie zatrzyma pojazdu
przed przejechaniem 10 metrów po
wyświetleniu propozycji parkowania,
system zaczyna szukać innego
dogodnego miejsca parkingowego.
Propozycja miejsca parkowania jest
akceptowana przez kierowcę
poprzez zatrzymanie pojazdu przed
przejechaniem 10 metrów od podania komunikatu Stop. System oblicza
optymalną trasę parkowania na
wolne miejsce. Następnie prowadzi kierowcę poprzez podawanie
szczegółowych poleceń.
Instrukcje obejmują:
■ ostrzeżenie o przekroczeniu prędkości 30 km/h,
■ polecenie zatrzymania pojazdu, gdy wykryto wolne miejsce
parkingowe,
■ kierunek jazdy podczas manewru parkowania,
■ położenie kierownicy podczas parkowania,
■ w przypadku niektórych instrukcji wyświetlany jest pasek postępu.

224Prowadzenie i użytkowanie
Prawidłowo zakończony manewr
parkowania jest sygnalizowany przez symbol mety.
Należy zawsze zwracać uwagę na
dźwięki emitowane przez przedni-
tylny układ ułatwiający parkowanie.
Dźwięk ciągły oznacza, że odległość
od przeszkody jest mniejsza niż około
30 cm.
Zmiana strony parkowania
System jest skonfigurowany tak, aby
wykrywał miejsca parkingowe po
stronie pasażera. W celu wykrycia
miejsc parkingowych po stronie
kierowcy należy włączyć lewy
kierunkowskaz.
Priorytety wyświetlania
Po uaktywnieniu inteligentnego
systemu wspomagania parkowania
stosowne komunikaty będą pojawiać
się na wyświetlaczu informacyjnym
kierowcy. Nadal będą wyświetlane
wskazania komunikatów o wyższym
priorytecie, takie jak komunikaty
dotyczące stanu pojazdu 3 134.
Zatwierdzenie komunikatu poprzez
naciśnięcie przycisku SET/CLR
spowoduje ponowne wyświetlenie komunikatów systemu wspomagania
parkowania i będzie można
kontynuować parkowanie pojazdu.
Wyłączanie
Układ dezaktywuje się poprzez:
■ naciśnięcie przycisku D i
przytrzymanie przez ok.
jedną sekundę
■ prawidłowe zakończenie manewru parkowania■ jazdę z prędkością powyżej30 km/h
■ wyłączenie zapłonu
Dezaktywacja systemu w wyniku
działań kierowcy lub przez sam
system podczas manewru zostanie
zasygnalizowana na wyświetlaczu informacyjnym kierowcy poprzez
komunikat Sys. asystenta
parkowania wyłączony .
Usterka Stosowny komunikat pojawia się na
wyświetlaczu informacyjnym
kierowcy, gdy:

Prowadzenie i użytkowanie225
■ w systemie występuje usterka
■ kierowca nie zakończył prawidłowo
manewru parkowania
■ system nie może działać prawidłowo
W przypadku wykrycia przeszkody
podczas wyświetlania instrukcji
parkowania – na wyświetlaczu
informacyjnym kierowcy pojawi się
komunikat Zatrzymaj się . Usunięcie
przeszkody umożliwi wznowienie
manewru parkowania. Jeśli
przeszkoda nie zniknie, system
zostanie wyłączony. Nacisnąć
przycisk D i przytrzymać przez ok.
jedną sekundę, aby uaktywnić
system w celu wyszukania nowego
miejsca parkingowego.
Ważne uwagi dotyczące
korzystania z systemów
ułatwiających parkowanie9 Ostrzeżenie
W pewnych sytuacjach
wielokrotne odbicia fal
dźwiękowych oraz zewnętrzne
źródła dźwięku mogą
uniemożliwić prawidłowe wykrycie
przeszkody.
Należy zwrócić szczególną
uwagę, czy nie występują niskie
przeszkody, które mogłyby
uszkodzić dolną część zderzaka.
Przestroga
Skuteczność czujnika może być
ograniczona w przypadku jego
przysłonięcia, np. przez lód lub śnieg.
Znaczne obciążenie pojazdu
może spowodować zakłócenie
pracy układu ułatwiającego
parkowanie.
W przypadku wyższych pojazdów
(np. pojazdów terenowych,
minivanów lub furgonów) mają
zastosowanie warunki specjalne.
Nie można zagwarantować
rozpoznania przeszkód w górnej
części pojazdów.
Układ może nie wykryć przeszkód o bardzo małym przekroju, jak
przedmioty wąskie lub z miękkich
materiałów.
Układ ułatwiający parkowanie nie
wykrywa obiektów znajdujących
się poza jego zasięgiem.

226Prowadzenie i użytkowanie
Uwaga
Układ ułatwiający parkowanie
automatycznie uwzględnia
obecność fabrycznie montowanych
haków holowniczych. Zostaje
wyłączony po podłączeniu złącza.
Czujnik może „wykrywać”
nieistniejące obiekty (zakłócenia
odbite) wskutek oddziaływania
zewnętrznych zakłóceń
akustycznych lub mechanicznych.
Zaawansowany układ ułatwiający
parkowanie może nie wykrywać
zmian, jakie występują w przestrzeni parkingowej po rozpoczęciu
manewru parkowania.
Uwaga
Przed pierwszym użyciem
inteligentnego systemu
wspomagania parkowania należy
przejechać pojazdem co najmniej 40 km w celu automatycznego
skalibrowania systemu.System monitorowania
martwego pola w
lusterkach System monitorowania martwego
pola w lusterkach wykrywa i
sygnalizuje obecność obiektów w „martwej strefie” po obu stronachpojazdu. System ostrzega kierowcę
poprzez lampki w lusterkach
zewnętrznych o wykryciu obiektów,
które mogą być niewidoczne w
lusterku wewnętrznym i lusterkach
zewnętrznych.
Czujniki systemu są zamontowane w zderzaku z lewej i prawej strony
pojazdu.9 Ostrzeżenie
System monitorowania martwego
pola w lusterkach nie zwalnia
kierowcy z obowiązku
obserwowania sytuacji na drodze.
System nie wykrywa:
■ Szybko nadjeżdżających pojazdów znajdujących się pozabocznymi martwymi polami.
■ Pieszych, rowerzystów i zwierząt.
Przed zmianą pasa należy zawsze sprawdzić wszystkie lusterka,
spojrzeć przez ramię i włączyć
kierunkowskaz.
Jeśli podczas jazdy do przodu system
wykryje pojazd znajdujący się w
bocznym martwym polu – niezależnie
od tego, czy pojazd ten wyprzedza,
czy jest wyprzedzany – w
zewnętrznym lusterku wstecznym po
odpowiedniej stronie zaświeci się
bursztynowa lampka ostrzegawcza
B . Jeśli kierowca w takiej sytuacji
włączy kierunkowskaz, lampka
ostrzegawcza B zacznie migać na
bursztynowo, ostrzegając kierowcę, aby nie zmieniał pasa ruchu.

Prowadzenie i użytkowanie227
System monitorowania martwego
pola w lusterkach jest aktywny przy
prędkości od 10 km/h do 140 km/h.
Jazda z prędkością przekraczającą
140 km/h powoduje wyłączenie
systemu, co jest sygnalizowane przez przyciemnione lampki ostrzegawcze
B widoczne w obydwu lusterkach
zewnętrznych. Po zmniejszeniu
prędkości lampki ostrzegawcze
zgasną. Jeśli w takiej sytuacji w
martwym polu zostanie wykryty
pojazd, lampka ostrzegawcza B tak
jak zwykle zaświeci się po odpowiedniej stronie.
Po uruchomieniu silnika
wyświetlacze w obydwu lusterkach
zewnętrznych zostają na krótko
włączone, aby zasygnalizować, że
system jest aktywny.
System można aktywować i
dezaktywować za pomocą
wyświetlacza informacyjnego w
menu Ustawienia , personalizacja
ustawień 3 142.
O dezaktywacji systemu informuje komunikat pojawiający się na
wyświetlaczu informacyjnym
kierowcy (DIC).
Strefy wykrywania
Zasięg czujników systemu obejmuje
strefę o długości ok. 3 metrów po obu
stronach pojazdu. Strefa ta rozciąga
się na odległość ok. 3 metrów od
każdego lusterka zewnętrznego w
kierunku tyłu pojazdu. Wysokość
strefy wykrywania wynosi od ok.
0,5 metra do 2 metrów powyżej
podłoża.
System ten zostaje wyłączony, jeśli pojazd holuje przyczepę.System monitorowania martwego
pola w lusterkach nie uruchamia
sygnalizacji, gdy w strefie wykrywania
pojawiają się nieruchome obiekty,
takie jak barierki, słupy, krawężniki,
ściany czy belki. Pojazdy
zaparkowane lub nadjeżdżające z
naprzeciwka również nie są
wykrywane.
Usterka Fałszywe alarmy mogą mieć miejscesporadycznie w normalnych
warunkach i z większą
częstotliwością przy pogodzie
deszczowej.
System monitorowania martwego
pola w lusterkach nie działa, gdy lewy lub prawy róg tylnego zderzaka jestprzykryty warstwą błota, brudu,
śniegu, lodu, brei, a także podczas
intensywnych opadów deszczu.
Wskazówki dotyczące czyszczenia
3 296.
W razie usterki lub wystąpienia
czynników przejściowych
uniemożliwiających działanie
systemu, na wyświetlaczu

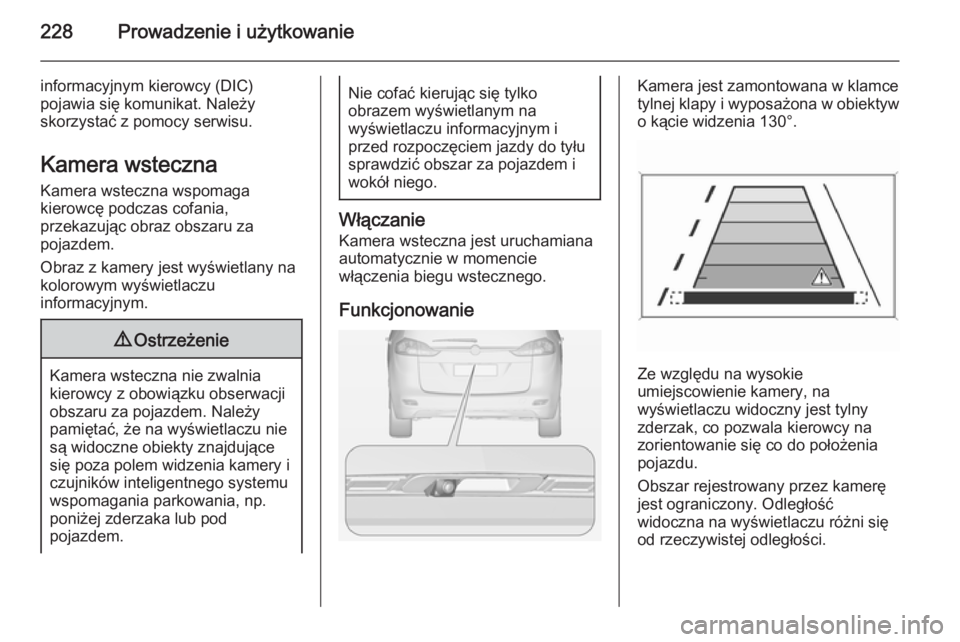

228Prowadzenie i użytkowanie
informacyjnym kierowcy (DIC)
pojawia się komunikat. Należy
skorzystać z pomocy serwisu.
Kamera wsteczna
Kamera wsteczna wspomaga
kierowcę podczas cofania,
przekazując obraz obszaru za
pojazdem.
Obraz z kamery jest wyświetlany na
kolorowym wyświetlaczu
informacyjnym.9 Ostrzeżenie
Kamera wsteczna nie zwalnia
kierowcy z obowiązku obserwacji
obszaru za pojazdem. Należy
pamiętać, że na wyświetlaczu nie
są widoczne obiekty znajdujące
się poza polem widzenia kamery i
czujników inteligentnego systemu
wspomagania parkowania, np.
poniżej zderzaka lub pod
pojazdem.
Nie cofać kierując się tylko
obrazem wyświetlanym na
wyświetlaczu informacyjnym i
przed rozpoczęciem jazdy do tyłu
sprawdzić obszar za pojazdem i
wokół niego.
Włączanie
Kamera wsteczna jest uruchamiana
automatycznie w momencie
włączenia biegu wstecznego.
Funkcjonowanie
Kamera jest zamontowana w klamce
tylnej klapy i wyposażona w obiektyw
o kącie widzenia 130°.
Ze względu na wysokie
umiejscowienie kamery, na
wyświetlaczu widoczny jest tylny
zderzak, co pozwala kierowcy na
zorientowanie się co do położenia pojazdu.
Obszar rejestrowany przez kamerę
jest ograniczony. Odległość
widoczna na wyświetlaczu różni się
od rzeczywistej odległości.
