Prowadzenie i użytkowanie209
■Po nagłej zmianie pasa ruchu układ
wykrywa pojazd poprzedzający
dopiero po pewnym czasie. Z tego
względu układ może przyspieszyć
zamiast hamować, gdy zostanie
wykryty inny pojazd.
■ Adaptacyjny układ automatycznej kontroli prędkości nie sygnalizuje
obecności pojazdów
nadjeżdżających.
■ Adaptacyjny układ automatycznej kontroli prędkości nie włącza
hamulców w przypadku wykrycia
nieruchomych pojazdów, pieszych lub zwierząt.
Zakręty
Adaptacyjny układ automatycznej
kontroli prędkości oblicza
przewidywany tor jazdy na podstawie
pomiarów siły odśrodkowej.
Przewidywany tor jazdy uwzględnia
bieżącą charakterystykę zakrętu, ale
nie obejmuje jego dalszego
przebiegu. Układ może „gubić”
aktualnie wykrywany pojazd
poprzedzający lub wykrywać pojazd który nie znajduje się na tym samympasie ruchu. Taka sytuacja może
mieć miejsce podczas wejścia w
zakręt lub wychodzenia z niego, a
także gdy zmienia się promień łuku
drogi. Jeśli układ przestaje wykrywać
pojazd poprzedzający, lampka
kontrolna A gaśnie.
Jeśli siła odśrodkowa na zakręcie jest zbyt duża, układ nieznacznie
zmniejsza prędkość pojazdu.
Stosowana siła hamowania nie daje
jednak gwarancji, że pojazd nie
wypadnie z zakrętu. Kierowca jest
odpowiedzialny za odpowiednie
zmniejszenie wybranej prędkości
przed wejściem w zakręt oraz za
ogólne dostosowywanie prędkości do
rodzaju drogi i obowiązujących
ograniczeń prędkości.
Autostrady
Na autostradach należy dostosować
ustawienie prędkości do sytuacji
panującej na drodze oraz warunków
pogodowych. Należy zawsze
uwzględniać ograniczone pole
widzenia adaptacyjnego układu
automatycznej kontroli prędkości,
ograniczony poziom hamowania oraz pewne opóźnienie, z jakim układ
ustala, czy dany pojazd znajduje się
na tym samym torze jazdy, czy nie.
Adaptacyjny układ automatycznej
kontroli prędkości może nie
zmniejszyć prędkości pojazdu na tyle
szybko, by uniknąć kolizji ze znacznie
wolniej poruszającym się
samochodem lub po zmianie pasa
ruchu. Dotyczy to zwłaszcza sytuacji,
gdy pojazd porusza się z dużą

210Prowadzenie i użytkowanie
prędkością lub gdy widoczność jest
ograniczona przez warunki
atmosferyczne.
Adaptacyjny układ automatycznej
kontroli prędkości może „zgubić”
pojazd poprzedzający podczas
wjeżdżania na autostradę lub
zjeżdżania z niej i przyspieszyć do
ustawionej prędkości. Z tego względu
przed wjazdem lub zjazdem z
autostrady należy zmniejszyć
ustawioną prędkość.
Zmiany toru jazdy
Jeśli inny pojazd wjedzie na ten sam
tor jazdy, adaptacyjny układ
automatycznej kontroli prędkości
wykryje ten pojazd dopiero wtedy,
gdy znajdzie się on na środku tego
toru jazdy. Należy być
przygotowanym na ewentualną
reakcję i wcisnąć pedał hamulca, jeśli wymagane jest bardziej intensywne
hamowanie.
Jazda na wzniesieniach i ciągnięcie przyczepy
Skuteczność układu podczas jazdy
na wzniesieniach lub ciągnięcia
przyczepy zależy od prędkości
pojazdu, jego obciążenia, natężenia
ruchu drogowego oraz nachylenia
jezdni. Podczas jazdy na
wzniesieniach układ może nie
wykrywać pojazdu na tym samym
torze jazdy. Na stromych
wzniesieniach w celu utrzymania
prędkości może być konieczne użycie
pedału przyspieszenia. W trakcie
zjeżdżania ze wzniesienia może być
konieczne użycie hamulców w celu
utrzymania lub ograniczenia
prędkości, zwłaszcza podczas jazdy
z przyczepą.
Należy pamiętać, że włączenie
hamulców powoduje dezaktywację
układu. Nie zaleca się korzystania z
adaptacyjnego układu automatycznej kontroli prędkości podczas jazdy po
stromych wzniesieniach, zwłaszcza
gdy pojazd ciągnie przyczepę.
Zespół czujnika radarowego
Zespół czujnika radarowego jest
zamontowany za kratą chłodnicy,
poniżej emblematu marki.

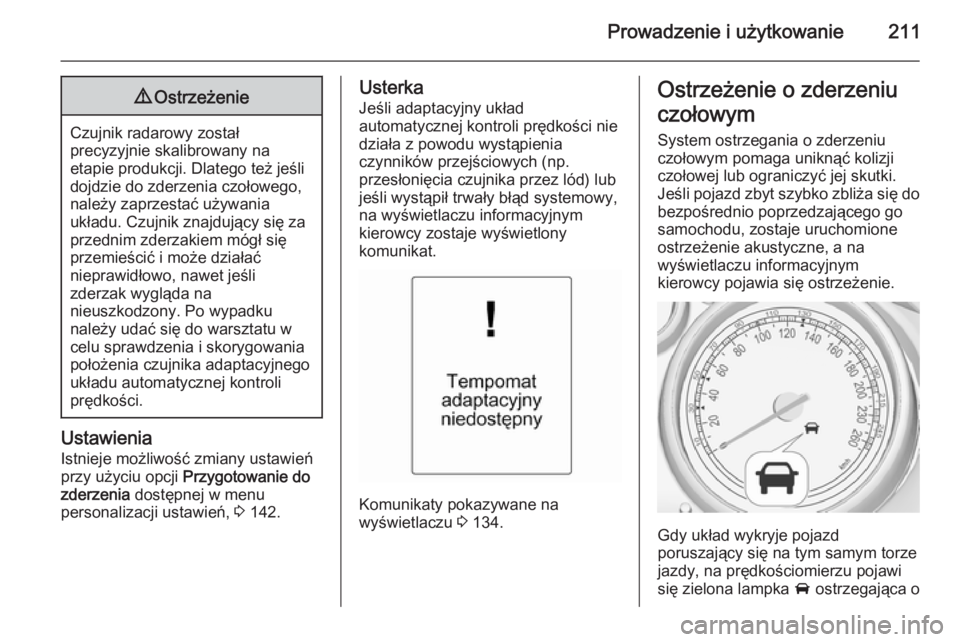

Prowadzenie i użytkowanie2119Ostrzeżenie
Czujnik radarowy został
precyzyjnie skalibrowany na
etapie produkcji. Dlatego też jeśli
dojdzie do zderzenia czołowego, należy zaprzestać używania
układu. Czujnik znajdujący się za
przednim zderzakiem mógł się
przemieścić i może działać
nieprawidłowo, nawet jeśli
zderzak wygląda na
nieuszkodzony. Po wypadku
należy udać się do warsztatu w
celu sprawdzenia i skorygowania
położenia czujnika adaptacyjnego
układu automatycznej kontroli
prędkości.
Ustawienia
Istnieje możliwość zmiany ustawień
przy użyciu opcji Przygotowanie do
zderzenia dostępnej w menu
personalizacji ustawień, 3 142.
Usterka
Jeśli adaptacyjny układ
automatycznej kontroli prędkości nie
działa z powodu wystąpienia
czynników przejściowych (np.
przesłonięcia czujnika przez lód) lub
jeśli wystąpił trwały błąd systemowy,
na wyświetlaczu informacyjnym
kierowcy zostaje wyświetlony
komunikat.
Komunikaty pokazywane na
wyświetlaczu 3 134.
Ostrzeżenie o zderzeniu
czołowym
System ostrzegania o zderzeniu
czołowym pomaga uniknąć kolizji
czołowej lub ograniczyć jej skutki.
Jeśli pojazd zbyt szybko zbliża się do bezpośrednio poprzedzającego go
samochodu, zostaje uruchomione
ostrzeżenie akustyczne, a na
wyświetlaczu informacyjnym
kierowcy pojawia się ostrzeżenie.
Gdy układ wykryje pojazd
poruszający się na tym samym torze
jazdy, na prędkościomierzu pojawi
się zielona lampka A ostrzegająca o

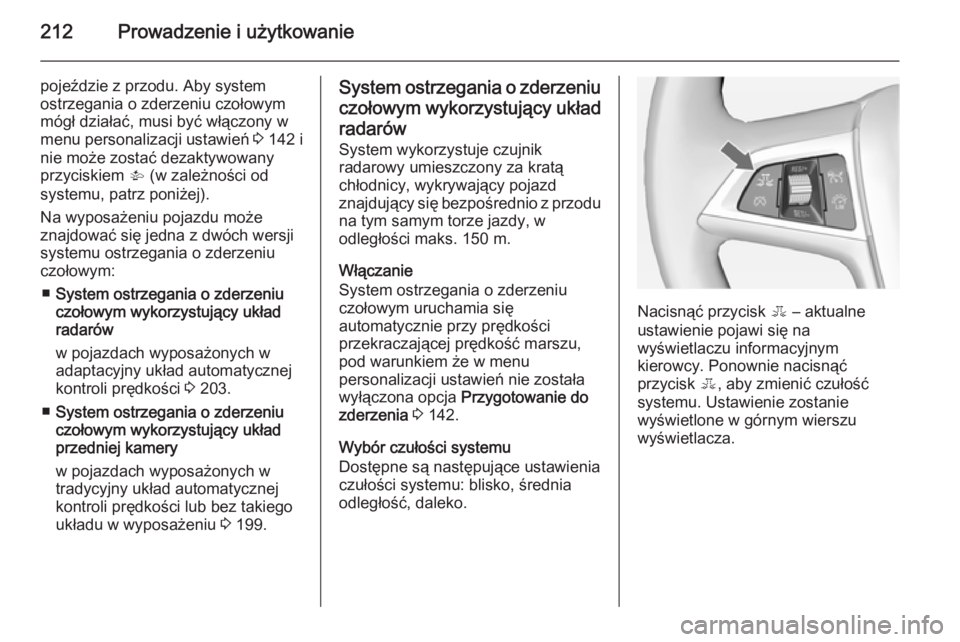

212Prowadzenie i użytkowanie
pojeździe z przodu. Aby system
ostrzegania o zderzeniu czołowym
mógł działać, musi być włączony w
menu personalizacji ustawień 3 142 i
nie może zostać dezaktywowany
przyciskiem V (w zależności od
systemu, patrz poniżej).
Na wyposażeniu pojazdu może
znajdować się jedna z dwóch wersji
systemu ostrzegania o zderzeniu
czołowym:
■ System ostrzegania o zderzeniu
czołowym wykorzystujący układ
radarów
w pojazdach wyposażonych w
adaptacyjny układ automatycznej
kontroli prędkości 3 203.
■ System ostrzegania o zderzeniu
czołowym wykorzystujący układ przedniej kamery
w pojazdach wyposażonych w
tradycyjny układ automatycznej
kontroli prędkości lub bez takiego
układu w wyposażeniu 3 199.System ostrzegania o zderzeniu
czołowym wykorzystujący układ
radarów
System wykorzystuje czujnik radarowy umieszczony za kratą
chłodnicy, wykrywający pojazd
znajdujący się bezpośrednio z przodu na tym samym torze jazdy, w
odległości maks. 150 m.
Włączanie
System ostrzegania o zderzeniu
czołowym uruchamia się
automatycznie przy prędkości
przekraczającej prędkość marszu,
pod warunkiem że w menu
personalizacji ustawień nie została
wyłączona opcja Przygotowanie do
zderzenia 3 142.
Wybór czułości systemu
Dostępne są następujące ustawienia
czułości systemu: blisko, średnia
odległość, daleko.
Nacisnąć przycisk E – aktualne
ustawienie pojawi się na
wyświetlaczu informacyjnym
kierowcy. Ponownie nacisnąć
przycisk E, aby zmienić czułość
systemu. Ustawienie zostanie
wyświetlone w górnym wierszu
wyświetlacza.

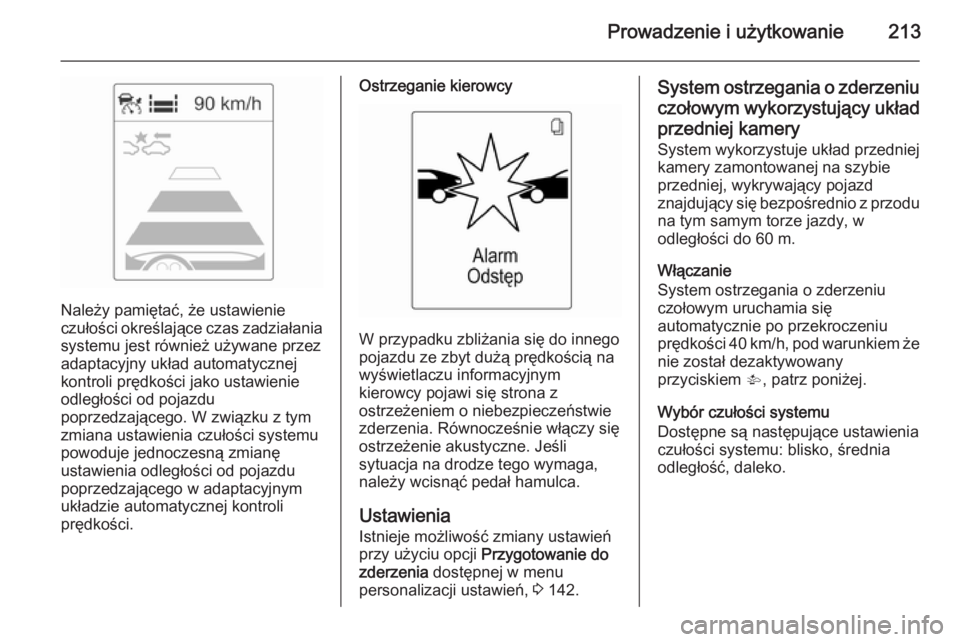

Prowadzenie i użytkowanie213
Należy pamiętać, że ustawienie
czułości określające czas zadziałania systemu jest również używane przez
adaptacyjny układ automatycznej
kontroli prędkości jako ustawienie
odległości od pojazdu
poprzedzającego. W związku z tym
zmiana ustawienia czułości systemu
powoduje jednoczesną zmianę
ustawienia odległości od pojazdu
poprzedzającego w adaptacyjnym
układzie automatycznej kontroli
prędkości.
Ostrzeganie kierowcy
W przypadku zbliżania się do innego
pojazdu ze zbyt dużą prędkością na
wyświetlaczu informacyjnym
kierowcy pojawi się strona z
ostrzeżeniem o niebezpieczeństwie
zderzenia. Równocześnie włączy się
ostrzeżenie akustyczne. Jeśli
sytuacja na drodze tego wymaga,
należy wcisnąć pedał hamulca.
Ustawienia
Istnieje możliwość zmiany ustawień
przy użyciu opcji Przygotowanie do
zderzenia dostępnej w menu
personalizacji ustawień, 3 142.
System ostrzegania o zderzeniu
czołowym wykorzystujący układ
przedniej kamery
System wykorzystuje układ przedniej
kamery zamontowanej na szybie
przedniej, wykrywający pojazd
znajdujący się bezpośrednio z przodu na tym samym torze jazdy, w
odległości do 60 m.
Włączanie
System ostrzegania o zderzeniu
czołowym uruchamia się
automatycznie po przekroczeniu
prędkości 40 km/h, pod warunkiem że
nie został dezaktywowany
przyciskiem V, patrz poniżej.
Wybór czułości systemu
Dostępne są następujące ustawienia czułości systemu: blisko, średnia
odległość, daleko.

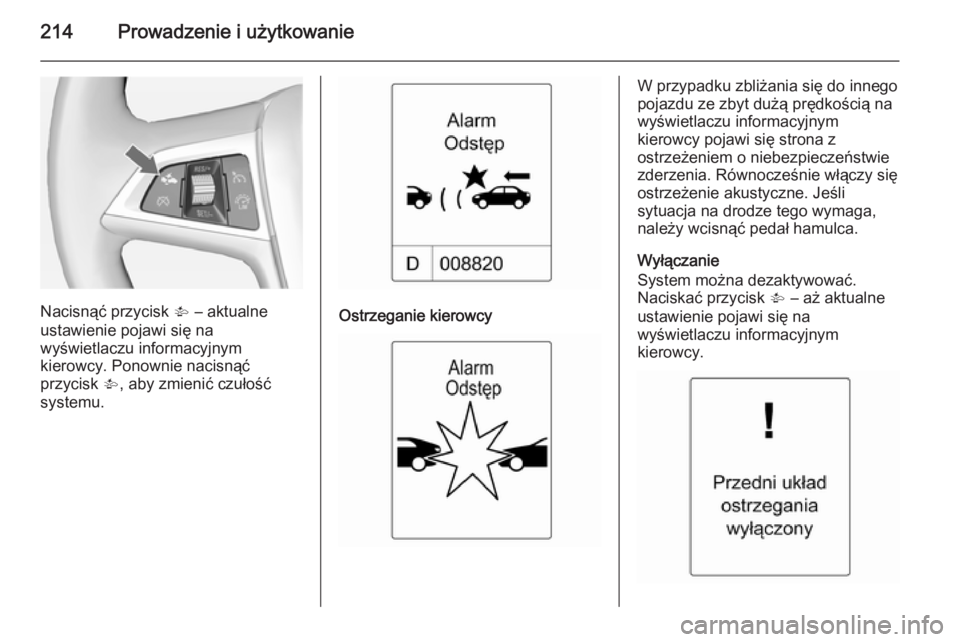

214Prowadzenie i użytkowanie
Nacisnąć przycisk V – aktualne
ustawienie pojawi się na
wyświetlaczu informacyjnym
kierowcy. Ponownie nacisnąć
przycisk V, aby zmienić czułość
systemu.Ostrzeganie kierowcy
W przypadku zbliżania się do innego
pojazdu ze zbyt dużą prędkością na
wyświetlaczu informacyjnym
kierowcy pojawi się strona z
ostrzeżeniem o niebezpieczeństwie
zderzenia. Równocześnie włączy się
ostrzeżenie akustyczne. Jeśli
sytuacja na drodze tego wymaga,
należy wcisnąć pedał hamulca.
Wyłączanie
System można dezaktywować.
Naciskać przycisk V – aż aktualne
ustawienie pojawi się na
wyświetlaczu informacyjnym
kierowcy.

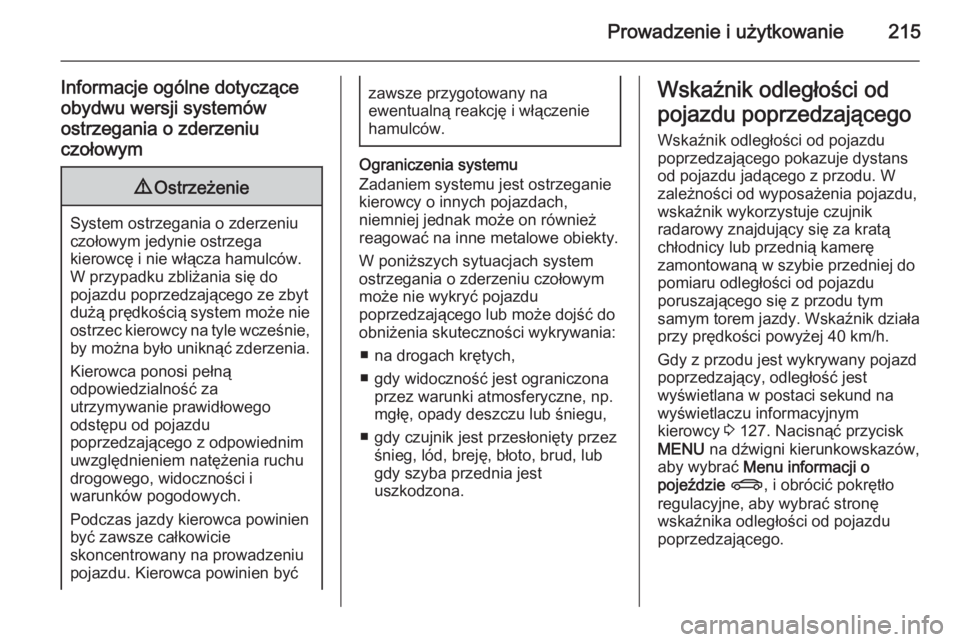

Prowadzenie i użytkowanie215
Informacje ogólne dotyczące
obydwu wersji systemów ostrzegania o zderzeniuczołowym9 Ostrzeżenie
System ostrzegania o zderzeniu
czołowym jedynie ostrzega
kierowcę i nie włącza hamulców.
W przypadku zbliżania się do
pojazdu poprzedzającego ze zbyt
dużą prędkością system może nie ostrzec kierowcy na tyle wcześnie,
by można było uniknąć zderzenia.
Kierowca ponosi pełną
odpowiedzialność za
utrzymywanie prawidłowego
odstępu od pojazdu
poprzedzającego z odpowiednim
uwzględnieniem natężenia ruchu
drogowego, widoczności i
warunków pogodowych.
Podczas jazdy kierowca powinien
być zawsze całkowicie
skoncentrowany na prowadzeniu
pojazdu. Kierowca powinien być
zawsze przygotowany na
ewentualną reakcję i włączenie
hamulców.
Ograniczenia systemu
Zadaniem systemu jest ostrzeganie
kierowcy o innych pojazdach,
niemniej jednak może on również
reagować na inne metalowe obiekty.
W poniższych sytuacjach system
ostrzegania o zderzeniu czołowym
może nie wykryć pojazdu
poprzedzającego lub może dojść do
obniżenia skuteczności wykrywania:
■ na drogach krętych,
■ gdy widoczność jest ograniczona przez warunki atmosferyczne, np.mgłę, opady deszczu lub śniegu,
■ gdy czujnik jest przesłonięty przez śnieg, lód, breję, błoto, brud, lub
gdy szyba przednia jest
uszkodzona.
Wskaźnik odległości od
pojazdu poprzedzającego Wskaźnik odległości od pojazdu
poprzedzającego pokazuje dystans
od pojazdu jadącego z przodu. W
zależności od wyposażenia pojazdu,
wskaźnik wykorzystuje czujnik
radarowy znajdujący się za kratą
chłodnicy lub przednią kamerę
zamontowaną w szybie przedniej do
pomiaru odległości od pojazdu
poruszającego się z przodu tym
samym torem jazdy. Wskaźnik działa
przy prędkości powyżej 40 km/h.
Gdy z przodu jest wykrywany pojazd poprzedzający, odległość jest
wyświetlana w postaci sekund na
wyświetlaczu informacyjnym
kierowcy 3 127. Nacisnąć przycisk
MENU na dźwigni kierunkowskazów,
aby wybrać Menu informacji o
pojeździe X , i obrócić pokrętło
regulacyjne, aby wybrać stronę
wskaźnika odległości od pojazdu
poprzedzającego.

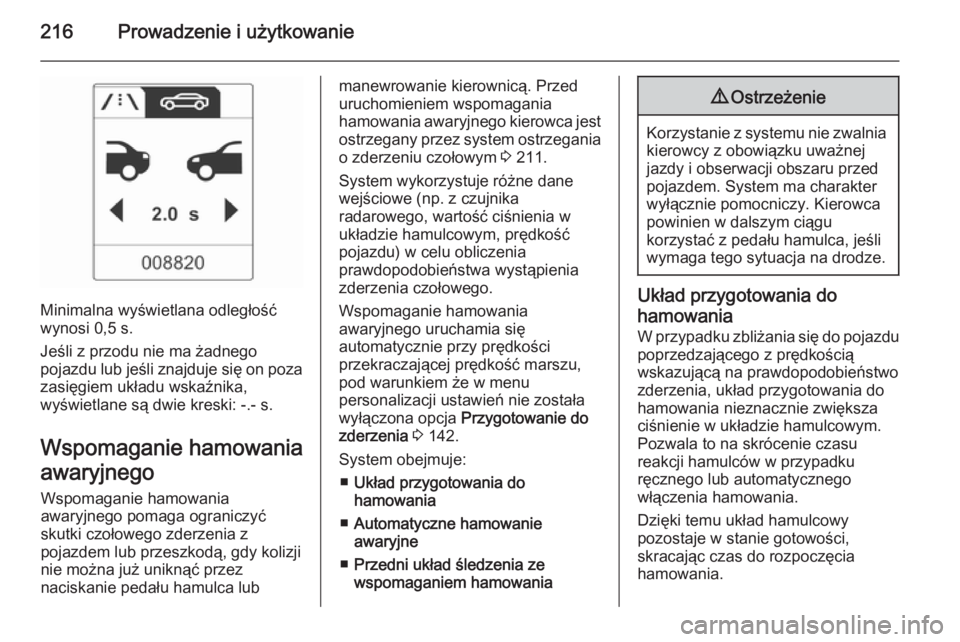

216Prowadzenie i użytkowanie
Minimalna wyświetlana odległość
wynosi 0,5 s.
Jeśli z przodu nie ma żadnego
pojazdu lub jeśli znajduje się on poza
zasięgiem układu wskaźnika,
wyświetlane są dwie kreski: -.- s.
Wspomaganie hamowania
awaryjnego Wspomaganie hamowania
awaryjnego pomaga ograniczyć
skutki czołowego zderzenia z
pojazdem lub przeszkodą, gdy kolizji
nie można już uniknąć przez
naciskanie pedału hamulca lub
manewrowanie kierownicą. Przed
uruchomieniem wspomagania
hamowania awaryjnego kierowca jest
ostrzegany przez system ostrzegania
o zderzeniu czołowym 3 211.
System wykorzystuje różne dane wejściowe (np. z czujnika
radarowego, wartość ciśnienia w
układzie hamulcowym, prędkość
pojazdu) w celu obliczenia
prawdopodobieństwa wystąpienia
zderzenia czołowego.
Wspomaganie hamowania
awaryjnego uruchamia się
automatycznie przy prędkości
przekraczającej prędkość marszu,
pod warunkiem że w menu
personalizacji ustawień nie została
wyłączona opcja Przygotowanie do
zderzenia 3 142.
System obejmuje: ■ Układ przygotowania do
hamowania
■ Automatyczne hamowanie
awaryjne
■ Przedni układ śledzenia ze
wspomaganiem hamowania9 Ostrzeżenie
Korzystanie z systemu nie zwalnia
kierowcy z obowiązku uważnej
jazdy i obserwacji obszaru przed
pojazdem. System ma charakter wyłącznie pomocniczy. Kierowcapowinien w dalszym ciągu
korzystać z pedału hamulca, jeśli
wymaga tego sytuacja na drodze.
Układ przygotowania do
hamowania W przypadku zbliżania się do pojazdu
poprzedzającego z prędkością
wskazującą na prawdopodobieństwo
zderzenia, układ przygotowania do
hamowania nieznacznie zwiększa
ciśnienie w układzie hamulcowym.
Pozwala to na skrócenie czasu
reakcji hamulców w przypadku
ręcznego lub automatycznego
włączenia hamowania.
Dzięki temu układ hamulcowy
pozostaje w stanie gotowości,
skracając czas do rozpoczęcia
hamowania.

Prowadzenie i użytkowanie217
Automatyczne hamowanie
awaryjne
Powyższa funkcja w ograniczonym
stopniu automatycznie włącza
hamulce po przygotowaniu układu
hamulcowego i bezpośrednio przed
wystąpieniem zderzenia, aby
ograniczyć prędkość pojazdu w chwili kolizji.
Przedni układ śledzenia zewspomaganiem hamowania Uzupełnieniem układu
przygotowania do hamowania i
funkcji automatycznego hamowania
awaryjnego jest przedni układ
śledzenia ze wspomaganiem
hamowania, który zwiększa czułość
systemu Brake Assist. Dzięki temu
lekkie wciśnięcie pedału hamulca
powoduje natychmiastowe
rozpoczęcie silnego hamowania.
Układ ten pomaga kierowcy w
szybszym i bardziej intensywnym
hamowaniu przed wystąpieniem
nieuchronnej kolizji.9 Ostrzeżenie
Wspomaganie hamowania
awaryjnego nie umożliwia silnego hamowania bez interwencji
kierowcy ani nie pozwala na
automatyczne uniknięcie kolizji.
Zadaniem systemu jest
ograniczenie prędkości pojazdu
przed zderzeniem. Może on nie
zadziałać w przypadku wykrycia
nieruchomych pojazdów,
pieszych lub zwierząt. Po nagłej
zmianie pasa ruchu system
wykrywa pojazd poprzedzający
dopiero po pewnym czasie.
Podczas jazdy kierowca powinien
być zawsze całkowicie
skoncentrowany na prowadzeniu
pojazdu. Kierowca powinien być
zawsze przygotowany na
ewentualną reakcję, włączenie
hamulców oraz wykonanie
manewrów kierownicą, aby
uniknąć zderzenia. Konstrukcja
systemu umożliwia jego działanie
przy zapiętych pasach
bezpieczeństwa wszystkich osób
znajdujących się w pojeździe.
Ograniczenia systemu
Wspomaganie hamowania
awaryjnego działa z ograniczoną
wydajnością lub nie działa w ogóle
podczas opadów deszczu, śniegu i
na drogach silnie zapylonych,
ponieważ czujnik radarowy może być
pokryty warstwą wody, kurzu, lodu lub śniegu. Jeśli czujnik zostanie
przesłonięty, należy wyczyścić jego
osłonę.
W rzadkich przypadkach
wspomaganie hamowania
awaryjnego może automatycznie na
krótko włączać hamulce w
sytuacjach, w których nie jest to
konieczne, przykładowo po wykryciu znaków drogowych na zakręcie lub
pojazdów na innym pasie ruchu. Jest
to normalne zjawisko i pojazd nie
wymaga naprawy. W celu przerwania
automatycznego hamowania należy
mocno wcisnąć pedał
przyspieszenia.

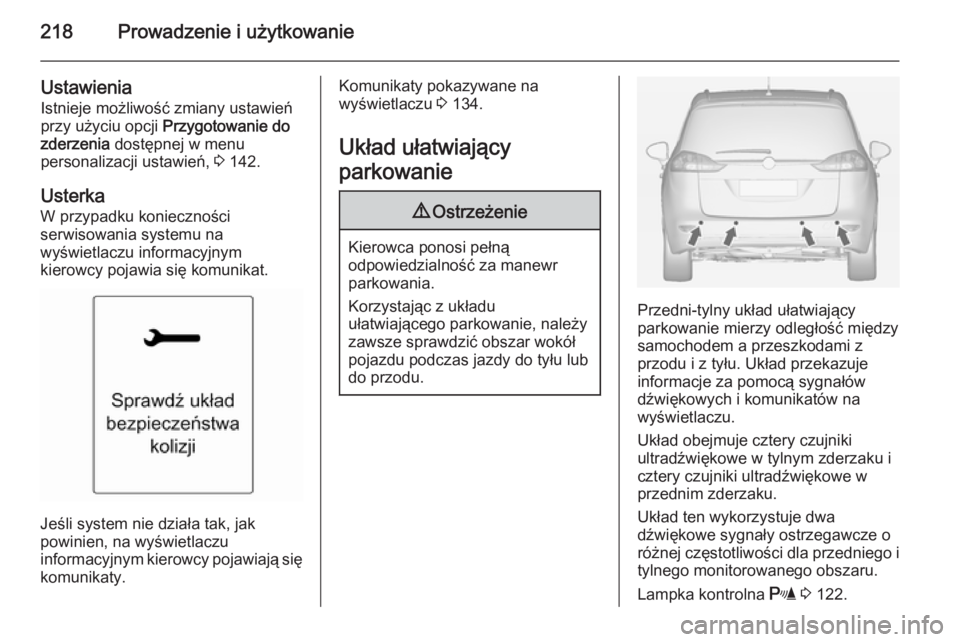

218Prowadzenie i użytkowanie
Ustawienia
Istnieje możliwość zmiany ustawień
przy użyciu opcji Przygotowanie do
zderzenia dostępnej w menu
personalizacji ustawień, 3 142.
Usterka W przypadku konieczności
serwisowania systemu na
wyświetlaczu informacyjnym
kierowcy pojawia się komunikat.
Jeśli system nie działa tak, jak
powinien, na wyświetlaczu
informacyjnym kierowcy pojawiają się komunikaty.
Komunikaty pokazywane na
wyświetlaczu 3 134.
Układ ułatwiający
parkowanie9 Ostrzeżenie
Kierowca ponosi pełną
odpowiedzialność za manewr
parkowania.
Korzystając z układu
ułatwiającego parkowanie, należy
zawsze sprawdzić obszar wokół
pojazdu podczas jazdy do tyłu lub
do przodu.
Przedni-tylny układ ułatwiający parkowanie mierzy odległość między
samochodem a przeszkodami z
przodu i z tyłu. Układ przekazuje
informacje za pomocą sygnałów
dźwiękowych i komunikatów na
wyświetlaczu.
Układ obejmuje cztery czujniki
ultradźwiękowe w tylnym zderzaku i
cztery czujniki ultradźwiękowe w
przednim zderzaku.
Układ ten wykorzystuje dwa
dźwiękowe sygnały ostrzegawcze o
różnej częstotliwości dla przedniego i tylnego monitorowanego obszaru.
Lampka kontrolna r 3 122.
