Pielęgnacja samochodu259

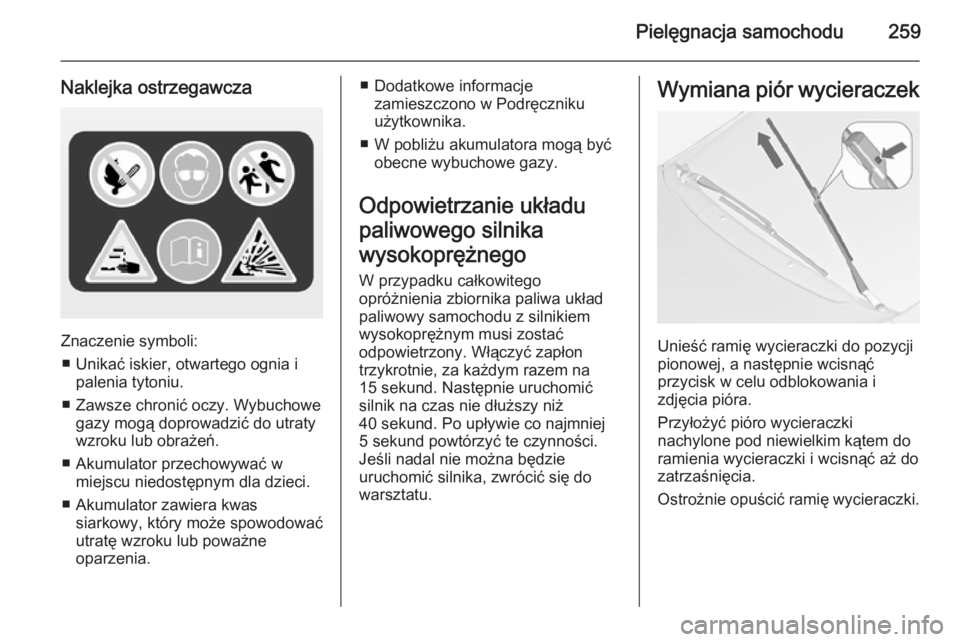

Naklejka ostrzegawcza
Znaczenie symboli:■ Unikać iskier, otwartego ognia i palenia tytoniu.
■ Zawsze chronić oczy. Wybuchowe gazy mogą doprowadzić do utraty
wzroku lub obrażeń.
■ Akumulator przechowywać w miejscu niedostępnym dla dzieci.
■ Akumulator zawiera kwas siarkowy, który może spowodować
utratę wzroku lub poważne
oparzenia.
■ Dodatkowe informacje zamieszczono w Podręczniku
użytkownika.
■ W pobliżu akumulatora mogą być obecne wybuchowe gazy.
Odpowietrzanie układu
paliwowego silnika
wysokoprężnego
W przypadku całkowitego
opróżnienia zbiornika paliwa układ
paliwowy samochodu z silnikiem
wysokoprężnym musi zostać
odpowietrzony. Włączyć zapłon
trzykrotnie, za każdym razem na
15 sekund. Następnie uruchomić
silnik na czas nie dłuższy niż
40 sekund. Po upływie co najmniej
5 sekund powtórzyć te czynności.
Jeśli nadal nie można będzie
uruchomić silnika, zwrócić się do
warsztatu.Wymiana piór wycieraczek
Unieść ramię wycieraczki do pozycji
pionowej, a następnie wcisnąć
przycisk w celu odblokowania i
zdjęcia pióra.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.

260Pielęgnacja samochodu

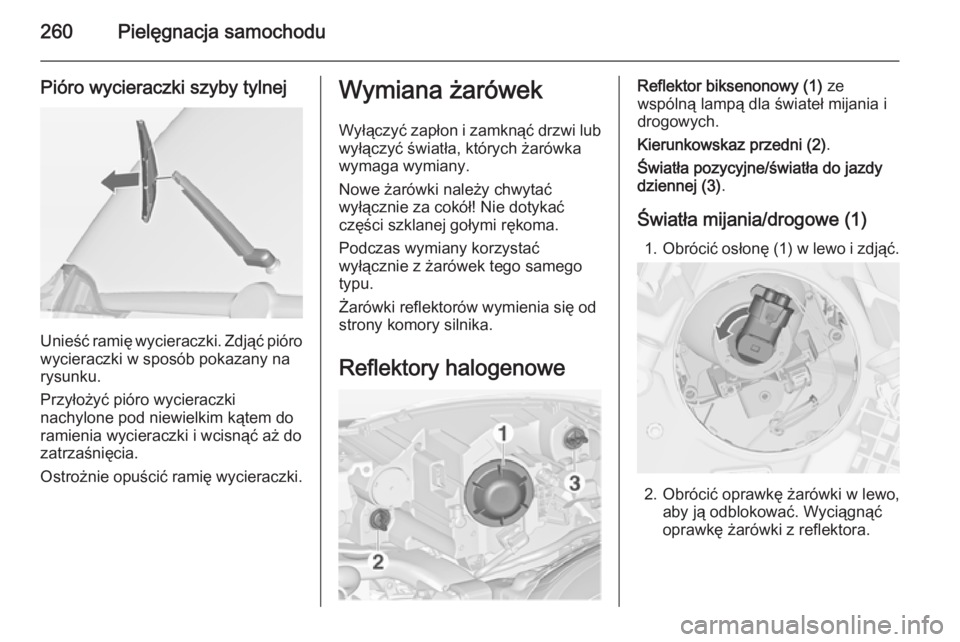

Pióro wycieraczki szyby tylnej
Unieść ramię wycieraczki. Zdjąć pióro
wycieraczki w sposób pokazany na
rysunku.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Wymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub
wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół! Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Reflektory halogenoweReflektor biksenonowy (1) ze
wspólną lampą dla świateł mijania i
drogowych.
Kierunkowskaz przedni (2) .
Światła pozycyjne/światła do jazdy
dziennej (3) .
Światła mijania/drogowe (1) 1. Obrócić osłonę (1) w lewo i zdjąć.
2. Obrócić oprawkę żarówki w lewo,
aby ją odblokować. Wyciągnąć
oprawkę żarówki z reflektora.

Pielęgnacja samochodu261

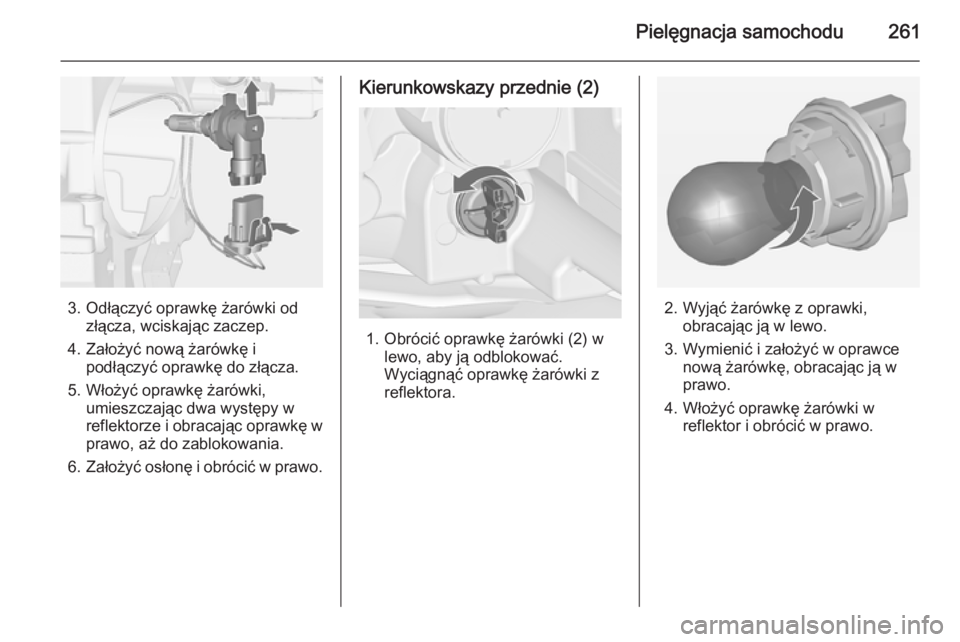

3. Odłączyć oprawkę żarówki odzłącza, wciskając zaczep.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
6. Założyć osłonę i obrócić w prawo.
Kierunkowskazy przednie (2)
1. Obrócić oprawkę żarówki (2) w
lewo, aby ją odblokować.
Wyciągnąć oprawkę żarówki z
reflektora.
2. Wyjąć żarówkę z oprawki, obracając ją w lewo.
3. Wymienić i założyć w oprawce nową żarówkę, obracając ją w
prawo.
4. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.

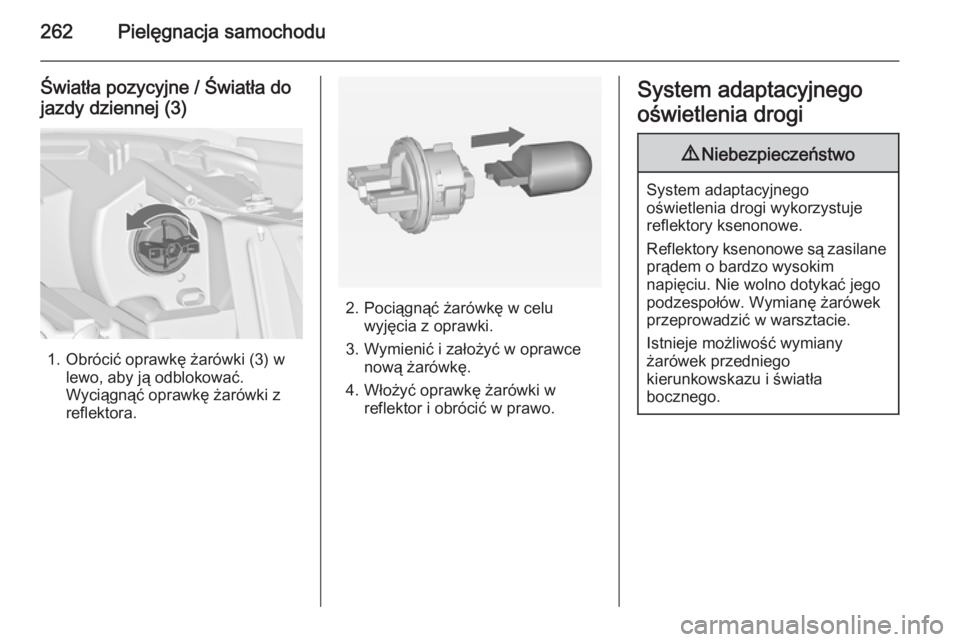

262Pielęgnacja samochodu
Światła pozycyjne / Światła do
jazdy dziennej (3)
1. Obrócić oprawkę żarówki (3) w lewo, aby ją odblokować.
Wyciągnąć oprawkę żarówki z
reflektora.
2. Pociągnąć żarówkę w celu wyjęcia z oprawki.
3. Wymienić i założyć w oprawce nową żarówkę.
4. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
System adaptacyjnego
oświetlenia drogi9 Niebezpieczeństwo
System adaptacyjnego
oświetlenia drogi wykorzystuje
reflektory ksenonowe.
Reflektory ksenonowe są zasilane
prądem o bardzo wysokim
napięciu. Nie wolno dotykać jego
podzespołów. Wymianę żarówek
przeprowadzić w warsztacie.
Istnieje możliwość wymiany
żarówek przedniego
kierunkowskazu i światła
bocznego.

Pielęgnacja samochodu263

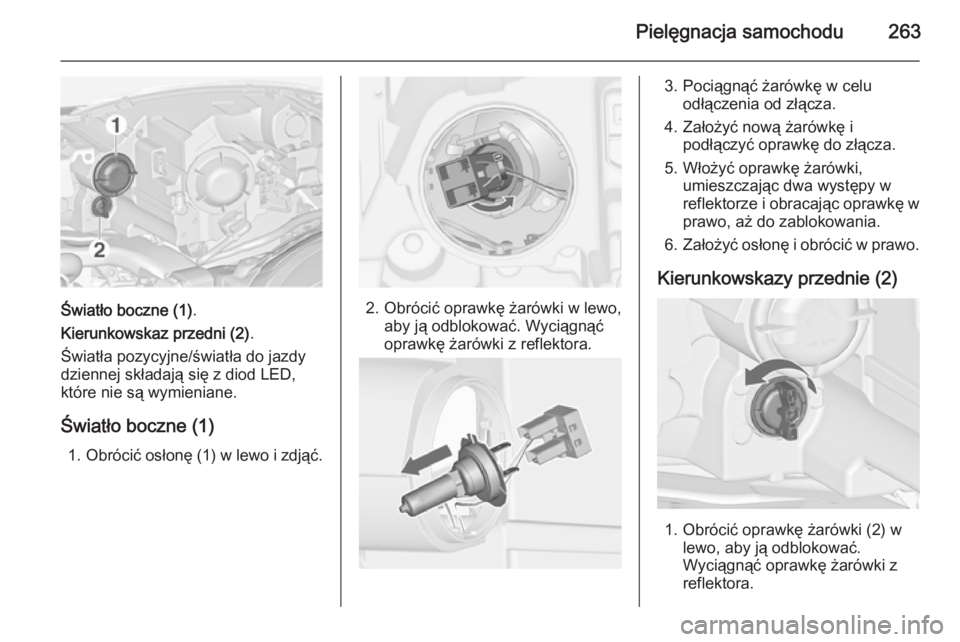

Światło boczne (1).
Kierunkowskaz przedni (2) .
Światła pozycyjne/światła do jazdy
dziennej składają się z diod LED,
które nie są wymieniane.
Światło boczne (1) 1. Obrócić osłonę (1) w lewo i zdjąć.2. Obrócić oprawkę żarówki w lewo,
aby ją odblokować. Wyciągnąć
oprawkę żarówki z reflektora.
3. Pociągnąć żarówkę w celu odłączenia od złącza.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
6. Założyć osłonę i obrócić w prawo.
Kierunkowskazy przednie (2)
1. Obrócić oprawkę żarówki (2) w lewo, aby ją odblokować.
Wyciągnąć oprawkę żarówki z
reflektora.

264Pielęgnacja samochodu

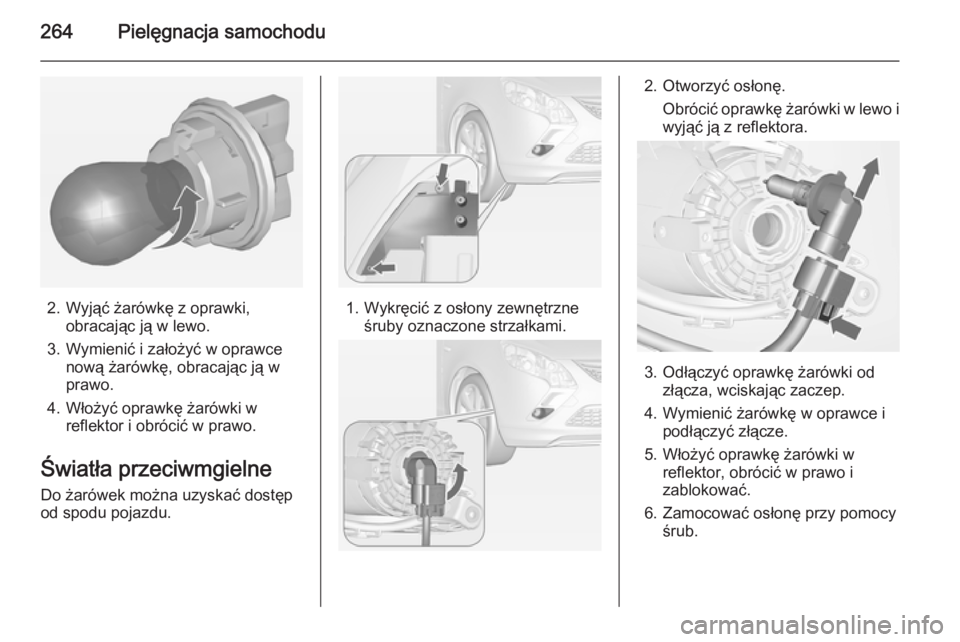

2. Wyjąć żarówkę z oprawki,obracając ją w lewo.
3. Wymienić i założyć w oprawce nową żarówkę, obracając ją w
prawo.
4. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
Światła przeciwmgielne
Do żarówek można uzyskać dostęp
od spodu pojazdu.1. Wykręcić z osłony zewnętrzne śruby oznaczone strzałkami.
2. Otworzyć osłonę.
Obrócić oprawkę żarówki w lewo iwyjąć ją z reflektora.
3. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.
4. Wymienić żarówkę w oprawce i podłączyć złącze.
5. Włożyć oprawkę żarówki w reflektor, obrócić w prawo i
zablokować.
6. Zamocować osłonę przy pomocy śrub.

Pielęgnacja samochodu265Światła tylne
1. Otworzyć zaślepki śrub.
2. Wykręcić śruby oznaczonestrzałkami.
3. Ostrożnie wycofać zespół światełz kołków mocujących i wyjąć.
4. Odłączyć złącze od zespołu światła.
5. Wyjąć żarówkę i wymienić na nową, obracając oprawkę.
Kierunkowskaz ( 1)
Światła tylne ( 2)
Światło hamowania ( 3)

266Pielęgnacja samochodu

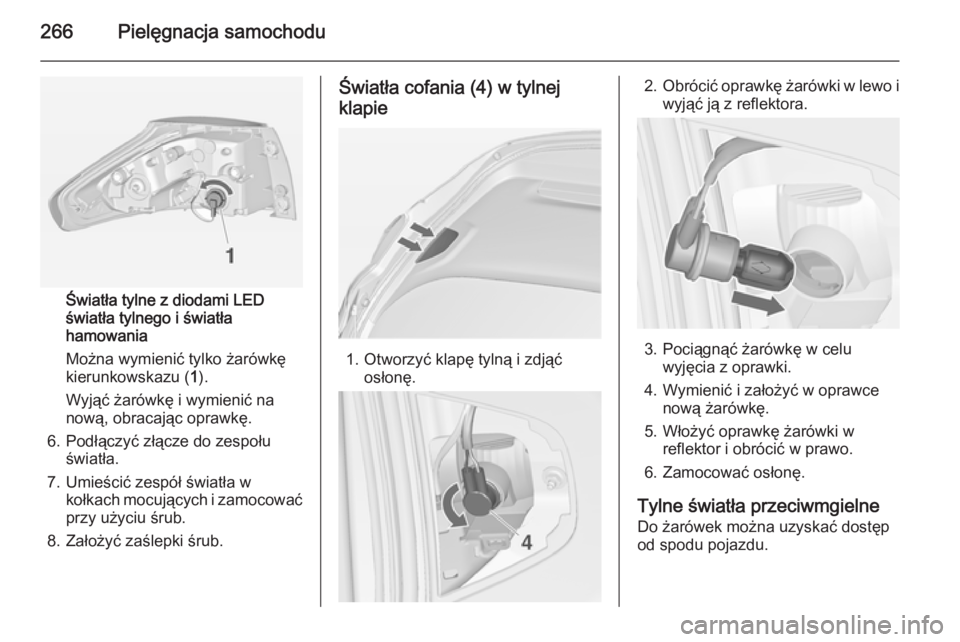

Światła tylne z diodami LED
światła tylnego i światła
hamowania
Można wymienić tylko żarówkę
kierunkowskazu ( 1).
Wyjąć żarówkę i wymienić na
nową, obracając oprawkę.
6. Podłączyć złącze do zespołu światła.
7. Umieścić zespół światła w kołkach mocujących i zamocowaćprzy użyciu śrub.
8. Założyć zaślepki śrub.
Światła cofania (4) w tylnej
klapie
1. Otworzyć klapę tylną i zdjąć osłonę.
2.Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
3. Pociągnąć żarówkę w celu wyjęcia z oprawki.
4. Wymienić i założyć w oprawce nową żarówkę.
5. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
6. Zamocować osłonę.
Tylne światła przeciwmgielne
Do żarówek można uzyskać dostęp
od spodu pojazdu.

Pielęgnacja samochodu267

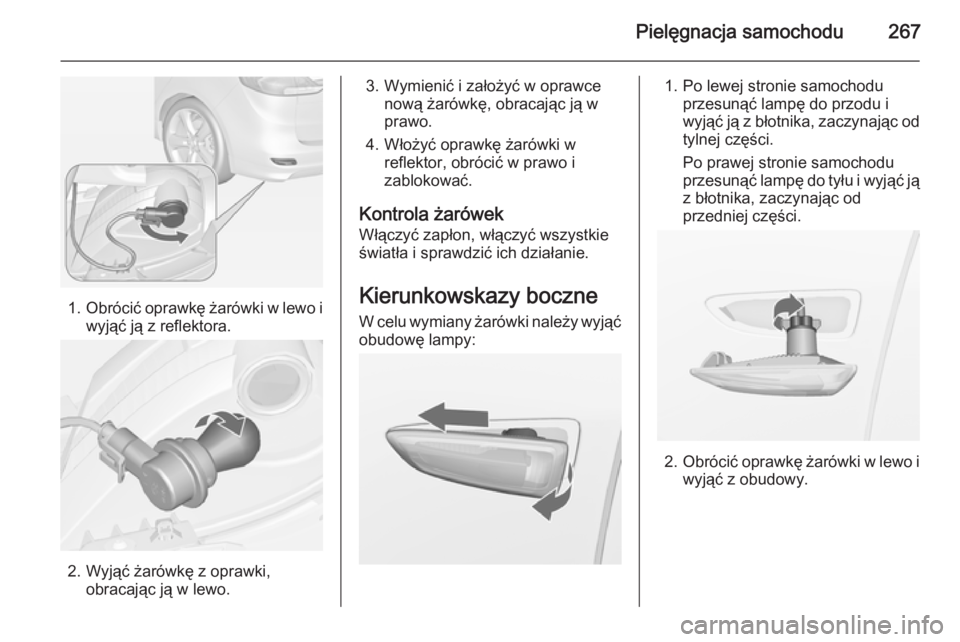

1.Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
2. Wyjąć żarówkę z oprawki, obracając ją w lewo.
3. Wymienić i założyć w oprawcenową żarówkę, obracając ją w
prawo.
4. Włożyć oprawkę żarówki w reflektor, obrócić w prawo i
zablokować.
Kontrola żarówek
Włączyć zapłon, włączyć wszystkie
światła i sprawdzić ich działanie.
Kierunkowskazy boczne
W celu wymiany żarówki należy wyjąć obudowę lampy:1. Po lewej stronie samochodu przesunąć lampę do przodu i
wyjąć ją z błotnika, zaczynając od
tylnej części.
Po prawej stronie samochodu
przesunąć lampę do tyłu i wyjąć ją z błotnika, zaczynając od
przedniej części.
2. Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.

268Pielęgnacja samochodu

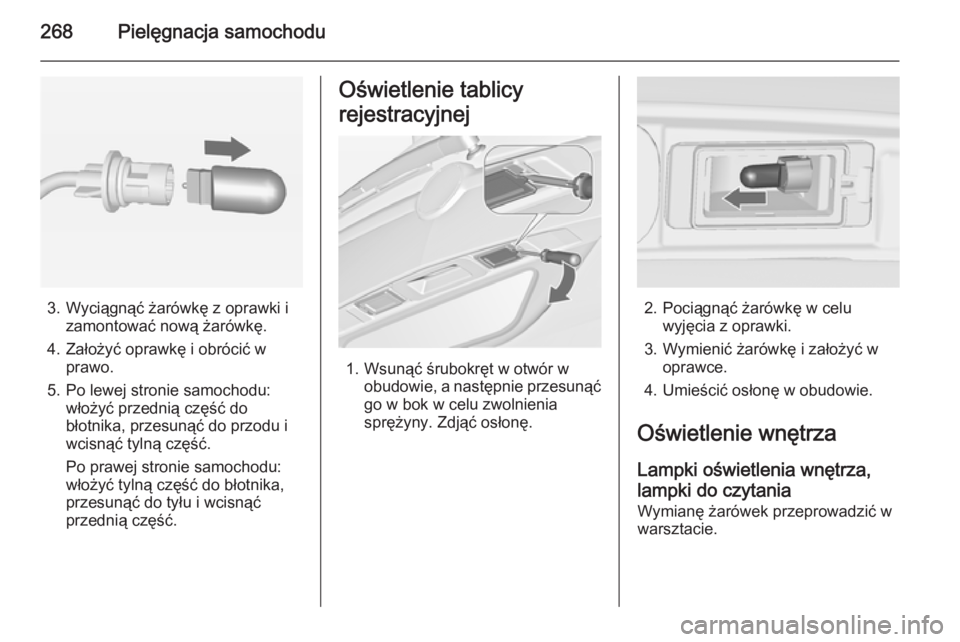

3. Wyciągnąć żarówkę z oprawki izamontować nową żarówkę.
4. Założyć oprawkę i obrócić w prawo.
5. Po lewej stronie samochodu: włożyć przednią część do
błotnika, przesunąć do przodu i
wcisnąć tylną część.
Po prawej stronie samochodu:włożyć tylną część do błotnika,
przesunąć do tyłu i wcisnąć
przednią część.
Oświetlenie tablicy
rejestracyjnej
1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny. Zdjąć osłonę.
2. Pociągnąć żarówkę w celu wyjęcia z oprawki.
3. Wymienić żarówkę i założyć w oprawce.
4. Umieścić osłonę w obudowie.
Oświetlenie wnętrza Lampki oświetlenia wnętrza,lampki do czytania Wymianę żarówek przeprowadzić w
warsztacie.
