OPEL ZAFIRA C 2014 Instrukcja obsługi (in Polish)

Fotele, elementy bezpieczeństwa59
wolno umieszczać jakichkolwiek
przedmiotów wytwarzających pole
magnetyczne.
Na osłonach poduszek
powietrznych nie wolno umieszczać jakichkolwiek naklejek ani żadnychinnych przedmiotów.
Każda poduszka powietrzna działa
tylko raz. Poduszki, które zostały
napełnione, należy niezwłocznie
wymienić w warsztacie. Ponadto
konieczna może być wymiana
kierownicy, deski rozdzielczej,
elementów jej poszycia, uszczelek
drzwiowych, klamek i foteli.
Zabronione jest dokonywanie
jakichkolwiek modyfikacji układów
poduszek powietrznych, ponieważ wiąże się to z ryzykiem
unieważnienia homologacji typu
pojazdu.
Uchodzący z wypełnionych poduszek powietrznych gorący gaz może
powodować oparzenia.
Lampka kontrolna v poduszek
powietrznych 3 119.Czołowe poduszki
powietrzne
W samochodzie mogą być
zamontowane dwie czołowe
poduszki powietrzne: jedna w kole kierownicy, a druga w desce
rozdzielczej po stronie pasażera.
Miejsca, w których je zamontowano,
są oznaczone napisem AIRBAG.
Ponadto w pojeździe znajduje się
naklejka ostrzegawcza
umiejscowiona na boku deski
rozdzielczej (widoczna po otwarciu przednich drzwi pasażera) lub na
osłonie przeciwsłonecznej pasażera.
Poduszki przednie są uaktywniane w
przypadku odpowiednio silnego
uderzenia czołowego. Aby poduszki
zadziałały, musi być włączony
zapłon.
Uaktywnione poduszki tłumią
uderzenie, dzięki czemu ryzyko
odniesienia obrażeń górnej części
ciała i głowy kierowcy i pasażera z
przodu jest znacznie mniejsze.

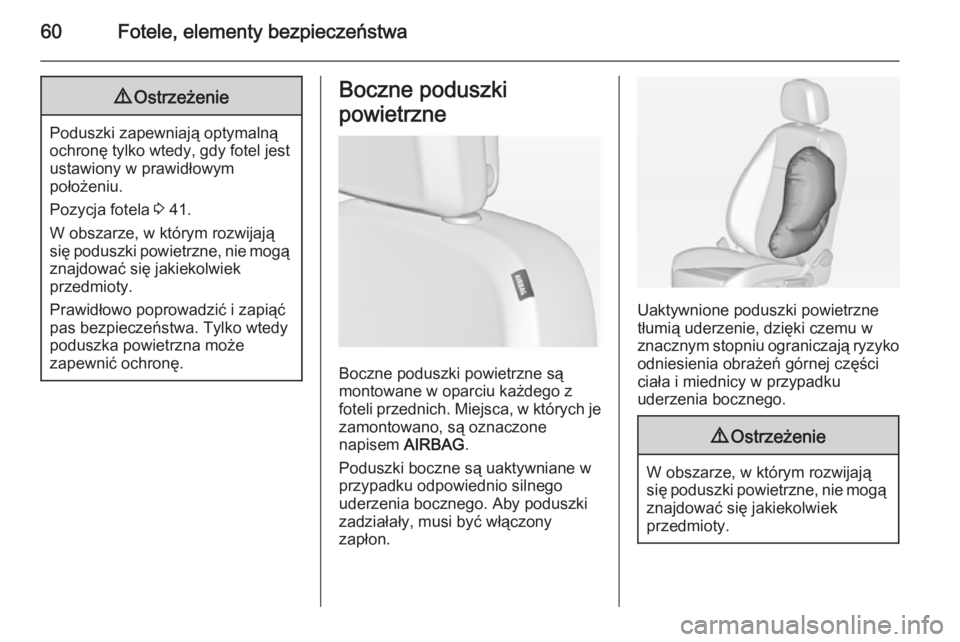

60Fotele, elementy bezpieczeństwa9Ostrzeżenie
Poduszki zapewniają optymalną
ochronę tylko wtedy, gdy fotel jest ustawiony w prawidłowym
położeniu.
Pozycja fotela 3 41.
W obszarze, w którym rozwijają
się poduszki powietrzne, nie mogą
znajdować się jakiekolwiek
przedmioty.
Prawidłowo poprowadzić i zapiąć pas bezpieczeństwa. Tylko wtedy
poduszka powietrzna może
zapewnić ochronę.
Boczne poduszki
powietrzne
Boczne poduszki powietrzne są
montowane w oparciu każdego z
foteli przednich. Miejsca, w których je
zamontowano, są oznaczone
napisem AIRBAG.
Poduszki boczne są uaktywniane w
przypadku odpowiednio silnego
uderzenia bocznego. Aby poduszki zadziałały, musi być włączony
zapłon.
Uaktywnione poduszki powietrzne
tłumią uderzenie, dzięki czemu w
znacznym stopniu ograniczają ryzyko
odniesienia obrażeń górnej części
ciała i miednicy w przypadku
uderzenia bocznego.
9 Ostrzeżenie
W obszarze, w którym rozwijają
się poduszki powietrzne, nie mogą
znajdować się jakiekolwiek
przedmioty.

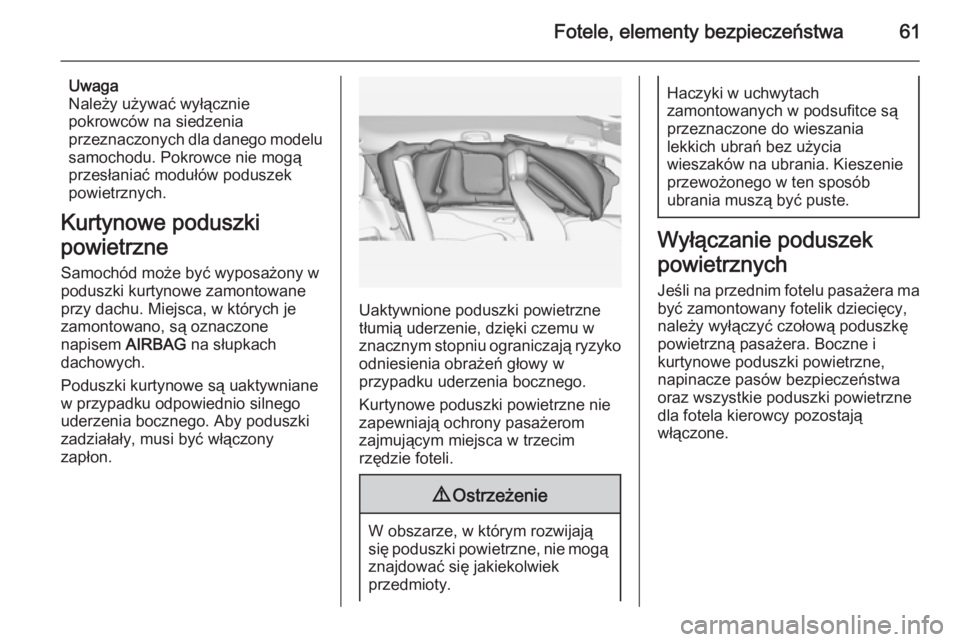

Fotele, elementy bezpieczeństwa61
Uwaga
Należy używać wyłącznie
pokrowców na siedzenia
przeznaczonych dla danego modelu samochodu. Pokrowce nie mogą
przesłaniać modułów poduszek
powietrznych.
Kurtynowe poduszki
powietrzne
Samochód może być wyposażony w
poduszki kurtynowe zamontowane
przy dachu. Miejsca, w których je
zamontowano, są oznaczone
napisem AIRBAG na słupkach
dachowych.
Poduszki kurtynowe są uaktywniane
w przypadku odpowiednio silnego
uderzenia bocznego. Aby poduszki zadziałały, musi być włączony
zapłon.
Uaktywnione poduszki powietrzne
tłumią uderzenie, dzięki czemu w
znacznym stopniu ograniczają ryzyko
odniesienia obrażeń głowy w
przypadku uderzenia bocznego.
Kurtynowe poduszki powietrzne nie zapewniają ochrony pasażerom
zajmującym miejsca w trzecim
rzędzie foteli.
9 Ostrzeżenie
W obszarze, w którym rozwijają
się poduszki powietrzne, nie mogą
znajdować się jakiekolwiek
przedmioty.
Haczyki w uchwytach
zamontowanych w podsufitce są
przeznaczone do wieszania
lekkich ubrań bez użycia
wieszaków na ubrania. Kieszenie
przewożonego w ten sposób
ubrania muszą być puste.
Wyłączanie poduszek
powietrznych
Jeśli na przednim fotelu pasażera ma
być zamontowany fotelik dziecięcy,
należy wyłączyć czołową poduszkę
powietrzną pasażera. Boczne i
kurtynowe poduszki powietrzne,
napinacze pasów bezpieczeństwa
oraz wszystkie poduszki powietrzne dla fotela kierowcy pozostają
włączone.

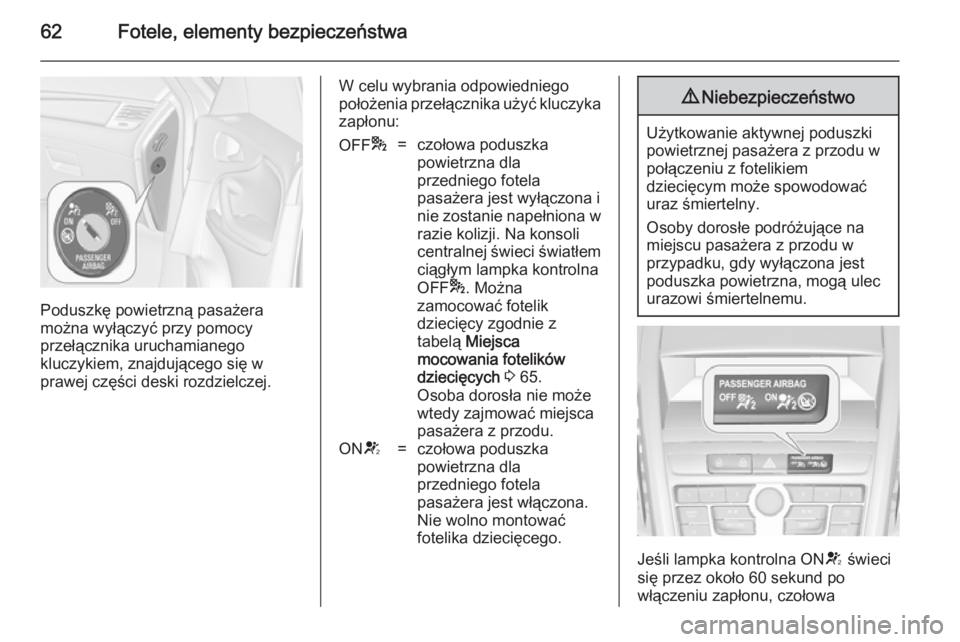

62Fotele, elementy bezpieczeństwa
Poduszkę powietrzną pasażera
można wyłączyć przy pomocy
przełącznika uruchamianego
kluczykiem, znajdującego się w
prawej części deski rozdzielczej.
W celu wybrania odpowiedniego
położenia przełącznika użyć kluczyka zapłonu:OFF *=czołowa poduszka
powietrzna dla
przedniego fotela
pasażera jest wyłączona i
nie zostanie napełniona w
razie kolizji. Na konsoli
centralnej świeci światłem
ciągłym lampka kontrolna
OFF *. Można
zamocować fotelik
dziecięcy zgodnie z
tabelą Miejsca
mocowania fotelików
dziecięcych 3 65.
Osoba dorosła nie może
wtedy zajmować miejsca
pasażera z przodu.ON V=czołowa poduszka
powietrzna dla
przedniego fotela
pasażera jest włączona.
Nie wolno montować
fotelika dziecięcego.9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Jeśli lampka kontrolna ON V świeci
się przez około 60 sekund po
włączeniu zapłonu, czołowa

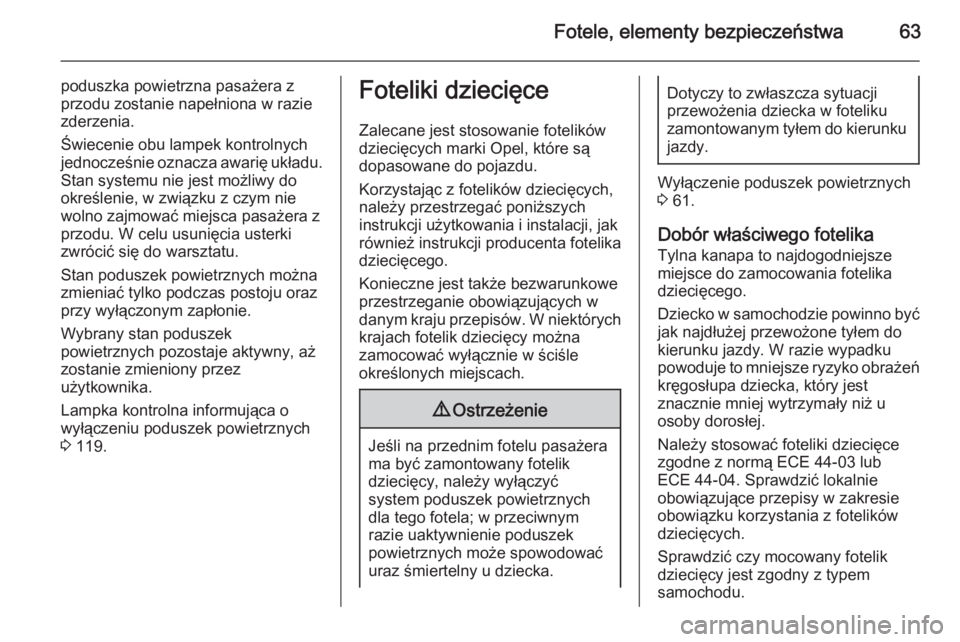

Fotele, elementy bezpieczeństwa63
poduszka powietrzna pasażera z
przodu zostanie napełniona w razie
zderzenia.
Świecenie obu lampek kontrolnych
jednocześnie oznacza awarię układu.
Stan systemu nie jest możliwy do
określenie, w związku z czym nie
wolno zajmować miejsca pasażera z
przodu. W celu usunięcia usterki zwrócić się do warsztatu.
Stan poduszek powietrznych można
zmieniać tylko podczas postoju oraz
przy wyłączonym zapłonie.
Wybrany stan poduszek
powietrznych pozostaje aktywny, aż
zostanie zmieniony przez
użytkownika.
Lampka kontrolna informująca o
wyłączeniu poduszek powietrznych
3 119.Foteliki dziecięce
Zalecane jest stosowanie fotelików
dziecięcych marki Opel, które są dopasowane do pojazdu.
Korzystając z fotelików dziecięcych, należy przestrzegać poniższych
instrukcji użytkowania i instalacji, jak
również instrukcji producenta fotelika
dziecięcego.
Konieczne jest także bezwarunkowe
przestrzeganie obowiązujących w
danym kraju przepisów. W niektórych
krajach fotelik dziecięcy można
zamocować wyłącznie w ściśle
określonych miejscach.9 Ostrzeżenie
Jeśli na przednim fotelu pasażera
ma być zamontowany fotelik
dziecięcy, należy wyłączyć
system poduszek powietrznych
dla tego fotela; w przeciwnym
razie uaktywnienie poduszek
powietrznych może spowodować uraz śmiertelny u dziecka.
Dotyczy to zwłaszcza sytuacji
przewożenia dziecka w foteliku
zamontowanym tyłem do kierunku jazdy.
Wyłączenie poduszek powietrznych
3 61.
Dobór właściwego fotelika
Tylna kanapa to najdogodniejsze
miejsce do zamocowania fotelika
dziecięcego.
Dziecko w samochodzie powinno być jak najdłużej przewożone tyłem do
kierunku jazdy. W razie wypadku
powoduje to mniejsze ryzyko obrażeń
kręgosłupa dziecka, który jest
znacznie mniej wytrzymały niż u
osoby dorosłej.
Należy stosować foteliki dziecięce
zgodne z normą ECE 44-03 lub
ECE 44-04. Sprawdzić lokalnie
obowiązujące przepisy w zakresie
obowiązku korzystania z fotelików
dziecięcych.
Sprawdzić czy mocowany fotelik
dziecięcy jest zgodny z typem
samochodu.

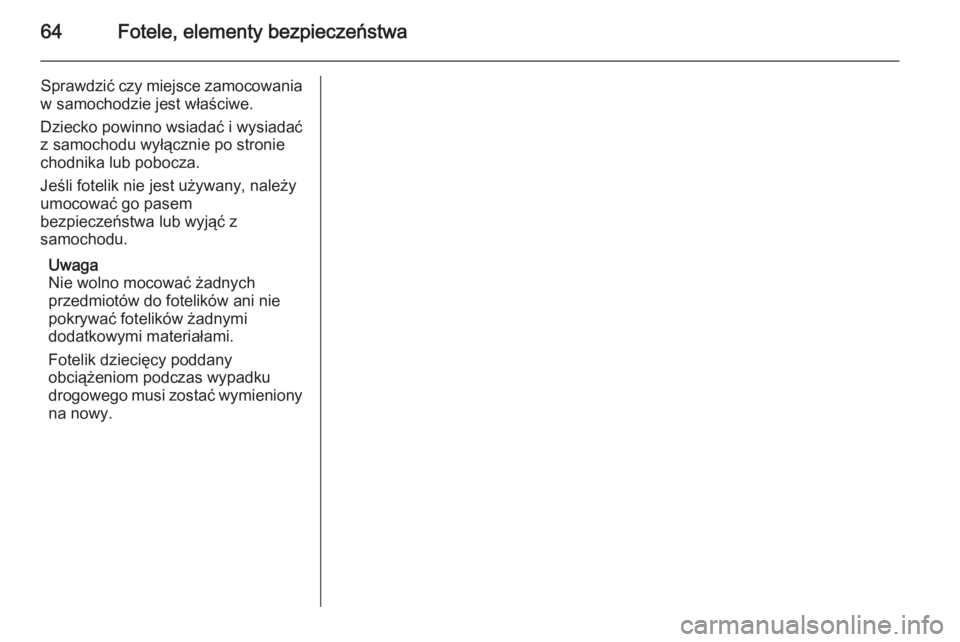

64Fotele, elementy bezpieczeństwa
Sprawdzić czy miejsce zamocowania
w samochodzie jest właściwe.
Dziecko powinno wsiadać i wysiadać
z samochodu wyłącznie po stronie
chodnika lub pobocza.
Jeśli fotelik nie jest używany, należy
umocować go pasem
bezpieczeństwa lub wyjąć z
samochodu.
Uwaga
Nie wolno mocować żadnych
przedmiotów do fotelików ani nie
pokrywać fotelików żadnymi
dodatkowymi materiałami.
Fotelik dziecięcy poddany
obciążeniom podczas wypadku
drogowego musi zostać wymieniony
na nowy.

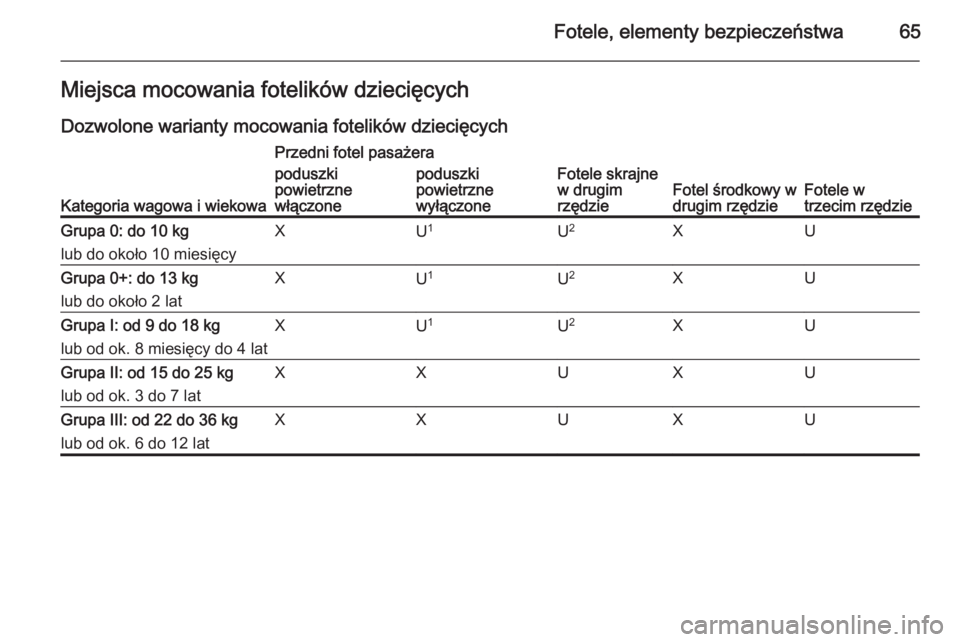

Fotele, elementy bezpieczeństwa65Miejsca mocowania fotelików dziecięcych
Dozwolone warianty mocowania fotelików dziecięcych
Kategoria wagowa i wiekowa
Przedni fotel pasażera
Fotele skrajne
w drugim
rzędzieFotel środkowy w
drugim rzędzieFotele w
trzecim rzędzie
poduszki
powietrzne
włączonepoduszki
powietrzne
wyłączoneGrupa 0: do 10 kg
lub do około 10 miesięcyXU 1U2XUGrupa 0+: do 13 kg
lub do około 2 latXU 1U2XUGrupa I: od 9 do 18 kg
lub od ok. 8 miesięcy do 4 latXU 1U 2XUGrupa II: od 15 do 25 kg
lub od ok. 3 do 7 latXXUXUGrupa III: od 22 do 36 kg
lub od ok. 6 do 12 latXXUXU

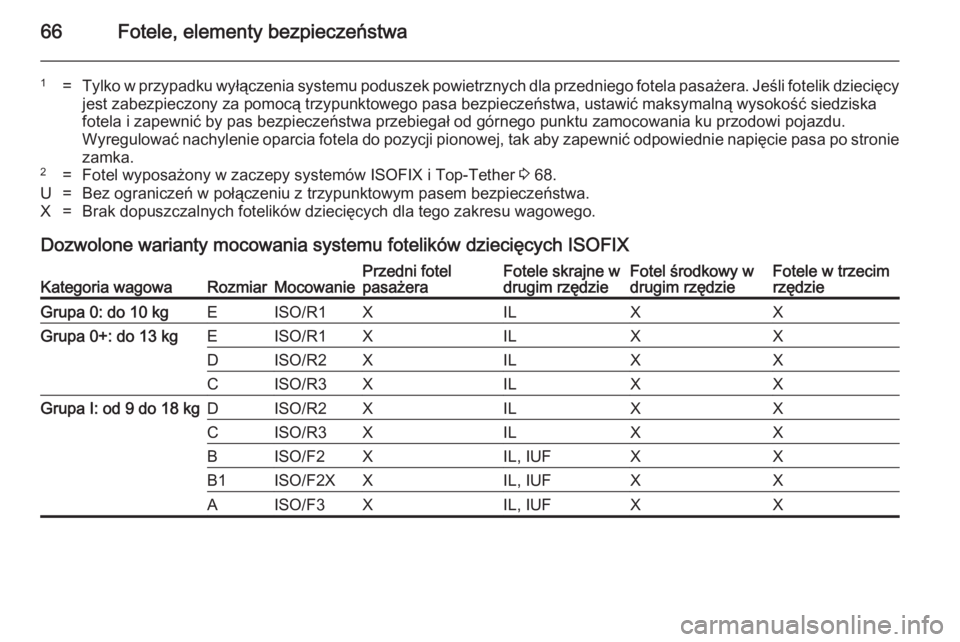

66Fotele, elementy bezpieczeństwa
1=Tylko w przypadku wyłączenia systemu poduszek powietrznych dla przedniego fotela pasażera. Jeśli fotelik dziecięcyjest zabezpieczony za pomocą trzypunktowego pasa bezpieczeństwa, ustawić maksymalną wysokość siedziska
fotela i zapewnić by pas bezpieczeństwa przebiegał od górnego punktu zamocowania ku przodowi pojazdu.
Wyregulować nachylenie oparcia fotela do pozycji pionowej, tak aby zapewnić odpowiednie napięcie pasa po stronie zamka.2=Fotel wyposażony w zaczepy systemów ISOFIX i Top-Tether 3 68.U=Bez ograniczeń w połączeniu z trzypunktowym pasem bezpieczeństwa.X=Brak dopuszczalnych fotelików dziecięcych dla tego zakresu wagowego.
Dozwolone warianty mocowania systemu fotelików dziecięcych ISOFIX
Kategoria wagowaRozmiarMocowaniePrzedni fotel
pasażeraFotele skrajne w
drugim rzędzieFotel środkowy w
drugim rzędzieFotele w trzecim
rzędzieGrupa 0: do 10 kgEISO/R1XILXXGrupa 0+: do 13 kgEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXGrupa I: od 9 do 18 kgDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXX

Fotele, elementy bezpieczeństwa67
IL=Dopuszczalne w przypadku określonych fotelików dziecięcych ISOFIX z kategorii „dla określonego pojazdu”
(specific-vehicle), „ograniczone stosowanie” (restricted) lub „półuniwersalne” (semi-universal). Fotelik dziecięcy
ISOFIX musi być zatwierdzony do stosowania w danym typie samochodu.IUF=Dopuszczalne w przypadku uniwersalnych fotelików dziecięcych ISOFIX mocowanych przodem do kierunku jazdy,
zatwierdzonych do stosowania w danej kategorii wagowej.X=Brak zatwierdzonych fotelików dziecięcych ISOFIX dla tej kategorii wagowej.
Rozmiar i typ fotelika ISOFIX
A - ISO/F3=Fotelik skierowany przodem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze z zakresu od 9 do 18 kg.B - ISO/F2=Fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu
od 9 do 18 kg.B1 - ISO/F2X=Fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu
od 9 do 18 kg.C - ISO/R3=Fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze do 18 kg.D - ISO/R2=Fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze do 18 kg.E - ISO/R1=Fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla młodszych dzieci o wadze do 13 kg.

68Fotele, elementy bezpieczeństwaFoteliki dziecięce ISOFIX
Fotelik dziecięcy ISOFIX
dopuszczony do użycia w tym modelu samochodu należy zamocować do
odpowiednich zaczepów ISOFIX w
samochodzie. Miejsca mocowania
fotelików dziecięcych ISOFIX
przeznaczonych do określonego
pojazdu są oznaczone w tabeli
symbolem IL.
Zaczepy systemu ISOFIX są
oznaczone etykietami znajdującymi
się na oparciach.
Przed zamocowaniem fotelika
dziecięcego wyregulować zagłówek
do pozycji jazdy 3 39.
Jeśli pojazd jest wyposażony w
podstawową wersję foteli drugiego
rzędu i fotelik ISOFIX jest montowany
w drugim rzędzie, zalecamy
wyregulowanie skrajnego fotela
spełniającego warunki montażu
fotelika w taki sposób, aby został
zablokowany w trzecim wycięciu od
krańcowego położenia tylnego.
Fotele komfortowe (jeśli są na
wyposażeniu) muszą być
skonfigurowane w układzie
normalnym 3 47.
Ucho mocowania fotelika
dziecięcego Ucha mocowania fotelikadziecięcego Top-tether są oznaczone
symbole :.
W zależności od wyposażenia
oferowanego w danym kraju, w
pojeździe mogą znajdować się dwa
lub trzy zaczepy mocujące.
Poza mocowaniem ISOFIX zaczepić
pas mocujący Top-Tether o ucha
mocujące Top-Tether. Pas górny
fotelika musi zostać poprowadzony
między dwoma prętami
prowadzącymi zagłówka.
