OPEL ZAFIRA C 2014 Instrukcja obsługi (in Polish)

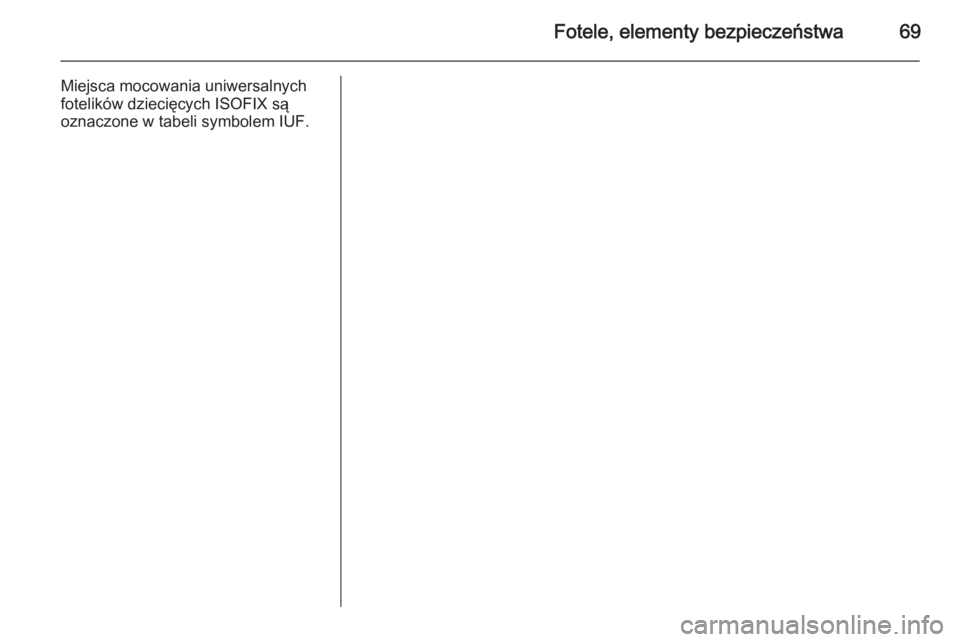

Fotele, elementy bezpieczeństwa69
Miejsca mocowania uniwersalnych
fotelików dziecięcych ISOFIX są
oznaczone w tabeli symbolem IUF.

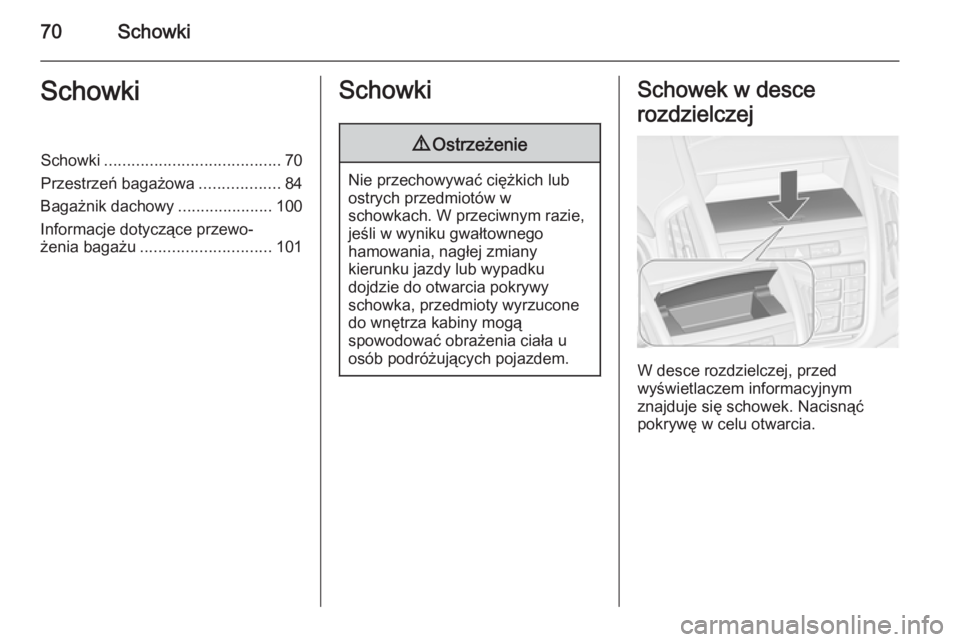

70SchowkiSchowkiSchowki....................................... 70
Przestrzeń bagażowa ..................84
Bagażnik dachowy .....................100
Informacje dotyczące przewo‐
żenia bagażu ............................. 101Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
W desce rozdzielczej, przed
wyświetlaczem informacyjnym
znajduje się schowek. Nacisnąć
pokrywę w celu otwarcia.

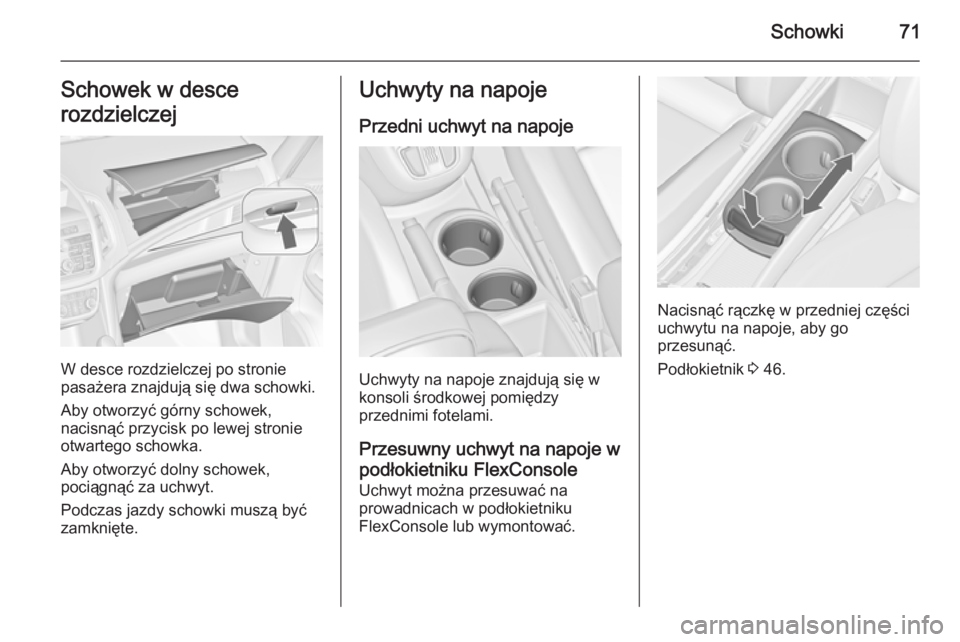

Schowki71Schowek w desce
rozdzielczej
W desce rozdzielczej po stronie
pasażera znajdują się dwa schowki.
Aby otworzyć górny schowek,
nacisnąć przycisk po lewej stronie
otwartego schowka.
Aby otworzyć dolny schowek,
pociągnąć za uchwyt.
Podczas jazdy schowki muszą być zamknięte.
Uchwyty na napoje
Przedni uchwyt na napoje
Uchwyty na napoje znajdują się w
konsoli środkowej pomiędzy
przednimi fotelami.
Przesuwny uchwyt na napoje w
podłokietniku FlexConsole
Uchwyt można przesuwać na
prowadnicach w podłokietniku
FlexConsole lub wymontować.
Nacisnąć rączkę w przedniej części
uchwytu na napoje, aby go
przesunąć.
Podłokietnik 3 46.

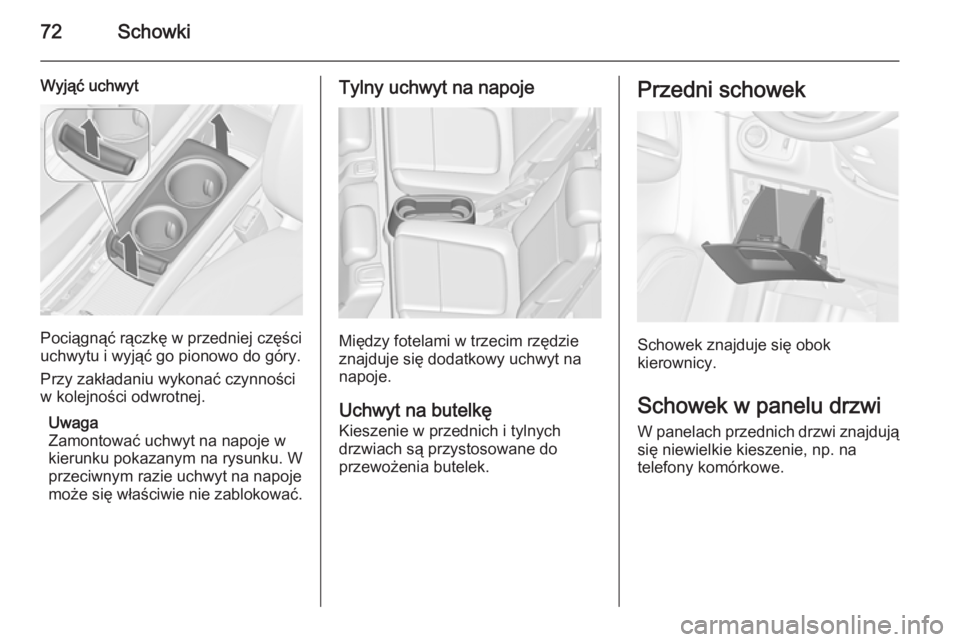

72Schowki
Wyjąć uchwyt
Pociągnąć rączkę w przedniej części
uchwytu i wyjąć go pionowo do góry.
Przy zakładaniu wykonać czynności w kolejności odwrotnej.
Uwaga
Zamontować uchwyt na napoje w
kierunku pokazanym na rysunku. W
przeciwnym razie uchwyt na napoje
może się właściwie nie zablokować.
Tylny uchwyt na napoje
Między fotelami w trzecim rzędzie
znajduje się dodatkowy uchwyt na
napoje.
Uchwyt na butelkę
Kieszenie w przednich i tylnych
drzwiach są przystosowane do
przewożenia butelek.
Przedni schowek
Schowek znajduje się obok
kierownicy.
Schowek w panelu drzwi
W panelach przednich drzwi znajdują się niewielkie kieszenie, np. na
telefony komórkowe.

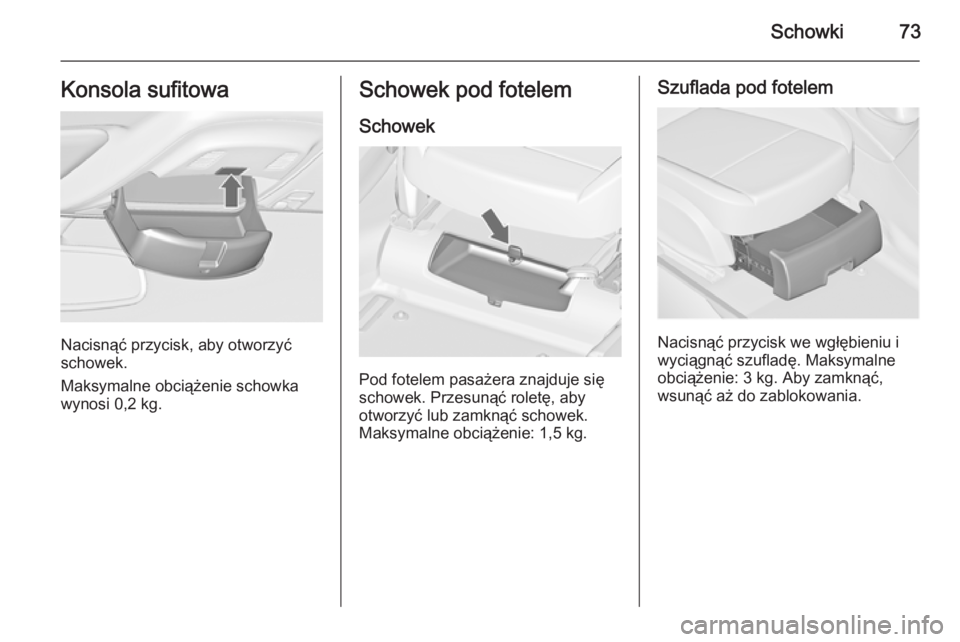

Schowki73Konsola sufitowa
Nacisnąć przycisk, aby otworzyć
schowek.
Maksymalne obciążenie schowka
wynosi 0,2 kg.
Schowek pod fotelem
Schowek
Pod fotelem pasażera znajduje się
schowek. Przesunąć roletę, aby
otworzyć lub zamknąć schowek.
Maksymalne obciążenie: 1,5 kg.
Szuflada pod fotelem
Nacisnąć przycisk we wgłębieniu i
wyciągnąć szufladę. Maksymalne obciążenie: 3 kg. Aby zamknąć,
wsunąć aż do zablokowania.

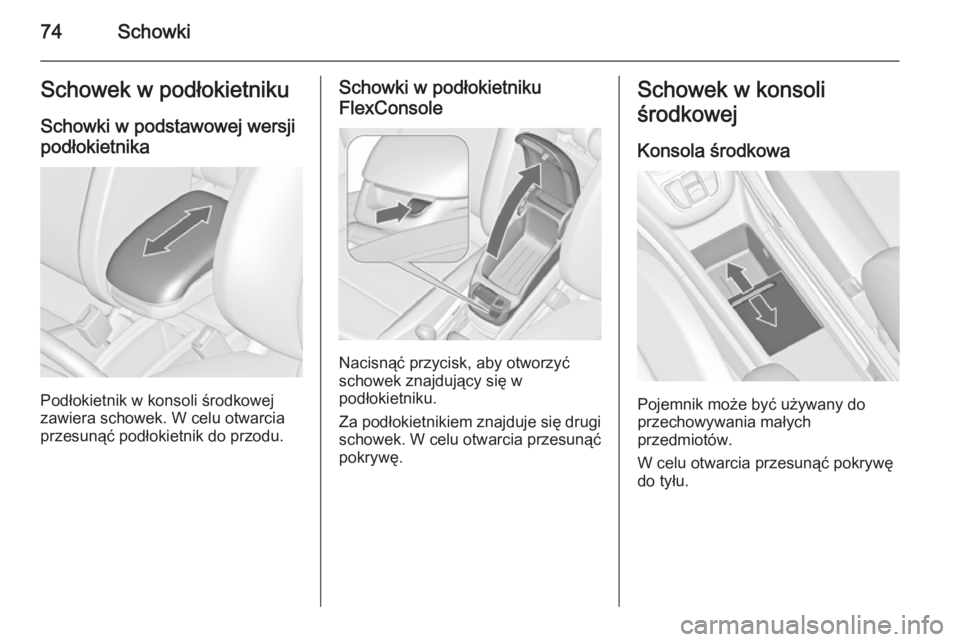

74SchowkiSchowek w podłokietniku
Schowki w podstawowej wersji podłokietnika
Podłokietnik w konsoli środkowej
zawiera schowek. W celu otwarcia
przesunąć podłokietnik do przodu.
Schowki w podłokietniku
FlexConsole
Nacisnąć przycisk, aby otworzyć
schowek znajdujący się w
podłokietniku.
Za podłokietnikiem znajduje się drugi
schowek. W celu otwarcia przesunąć pokrywę.
Schowek w konsoli
środkowej
Konsola środkowa
Pojemnik może być używany do
przechowywania małych
przedmiotów.
W celu otwarcia przesunąć pokrywę
do tyłu.

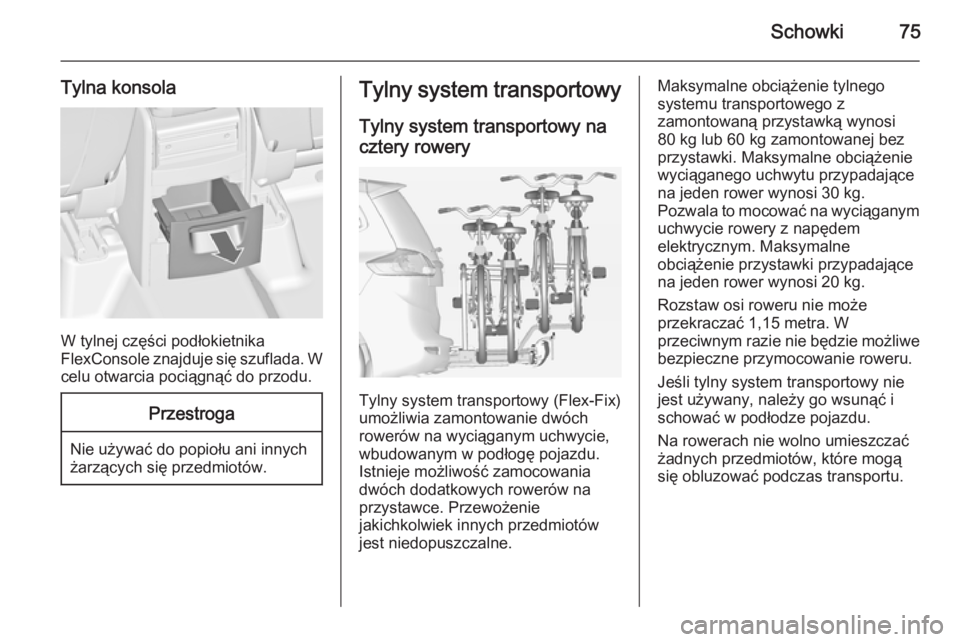

Schowki75
Tylna konsola
W tylnej części podłokietnika
FlexConsole znajduje się szuflada. W
celu otwarcia pociągnąć do przodu.
Przestroga
Nie używać do popiołu ani innych
żarzących się przedmiotów.
Tylny system transportowy
Tylny system transportowy na
cztery rowery
Tylny system transportowy (Flex-Fix)
umożliwia zamontowanie dwóch
rowerów na wyciąganym uchwycie,
wbudowanym w podłogę pojazdu. Istnieje możliwość zamocowania
dwóch dodatkowych rowerów na
przystawce. Przewożenie
jakichkolwiek innych przedmiotów
jest niedopuszczalne.
Maksymalne obciążenie tylnego
systemu transportowego z
zamontowaną przystawką wynosi
80 kg lub 60 kg zamontowanej bez
przystawki. Maksymalne obciążenie
wyciąganego uchwytu przypadające
na jeden rower wynosi 30 kg.
Pozwala to mocować na wyciąganym
uchwycie rowery z napędem
elektrycznym. Maksymalne
obciążenie przystawki przypadające
na jeden rower wynosi 20 kg.
Rozstaw osi roweru nie może
przekraczać 1,15 metra. W
przeciwnym razie nie będzie możliwe bezpieczne przymocowanie roweru.
Jeśli tylny system transportowy nie
jest używany, należy go wsunąć i
schować w podłodze pojazdu.
Na rowerach nie wolno umieszczać
żadnych przedmiotów, które mogą
się obluzować podczas transportu.

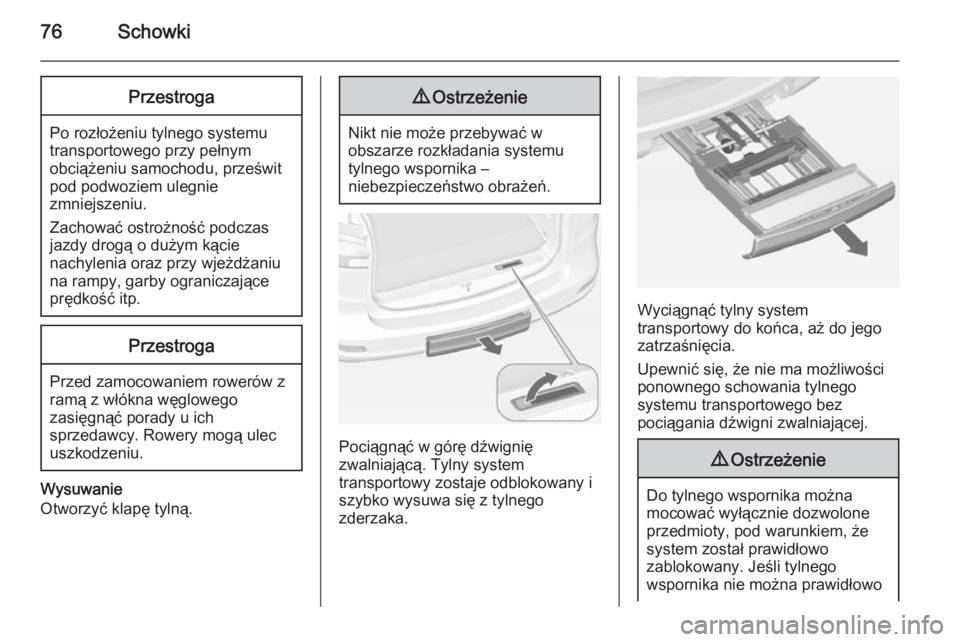

76SchowkiPrzestroga
Po rozłożeniu tylnego systemutransportowego przy pełnym
obciążeniu samochodu, prześwit
pod podwoziem ulegnie
zmniejszeniu.
Zachować ostrożność podczas
jazdy drogą o dużym kącie
nachylenia oraz przy wjeżdżaniu
na rampy, garby ograniczające
prędkość itp.
Przestroga
Przed zamocowaniem rowerów z
ramą z włókna węglowego
zasięgnąć porady u ich
sprzedawcy. Rowery mogą ulec
uszkodzeniu.
Wysuwanie
Otworzyć klapę tylną.
9 Ostrzeżenie
Nikt nie może przebywać w
obszarze rozkładania systemu
tylnego wspornika –
niebezpieczeństwo obrażeń.
Pociągnąć w górę dźwignię
zwalniającą. Tylny system
transportowy zostaje odblokowany i
szybko wysuwa się z tylnego
zderzaka.
Wyciągnąć tylny system
transportowy do końca, aż do jego
zatrzaśnięcia.
Upewnić się, że nie ma możliwości
ponownego schowania tylnego
systemu transportowego bez
pociągania dźwigni zwalniającej.
9 Ostrzeżenie
Do tylnego wspornika można
mocować wyłącznie dozwolone
przedmioty, pod warunkiem, że
system został prawidłowo
zablokowany. Jeśli tylnego
wspornika nie można prawidłowo

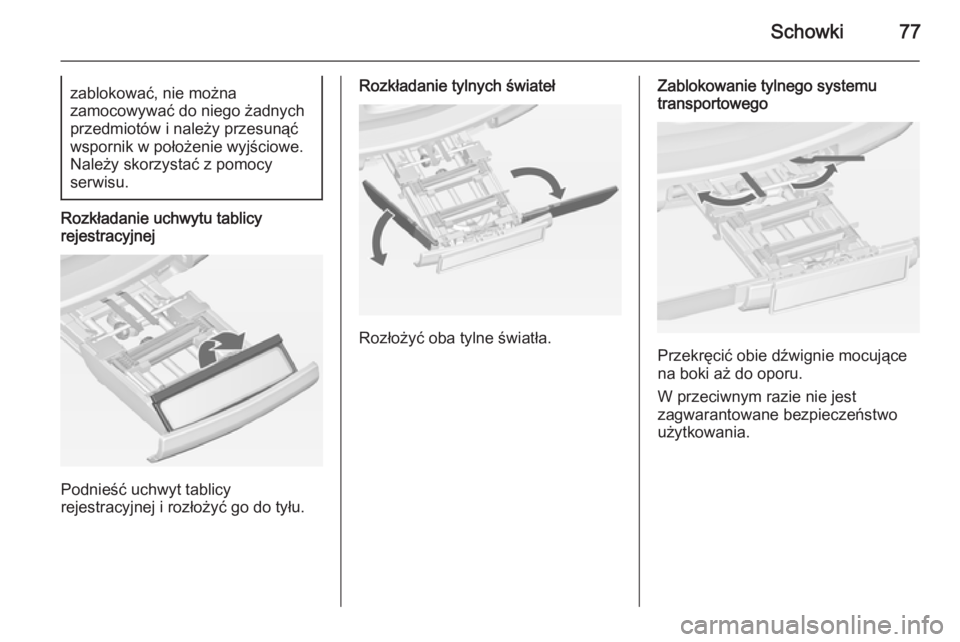

Schowki77zablokować, nie można
zamocowywać do niego żadnych
przedmiotów i należy przesunąć
wspornik w położenie wyjściowe.
Należy skorzystać z pomocy
serwisu.
Rozkładanie uchwytu tablicy
rejestracyjnej
Podnieść uchwyt tablicy
rejestracyjnej i rozłożyć go do tyłu.
Rozkładanie tylnych świateł
Rozłożyć oba tylne światła.
Zablokowanie tylnego systemu
transportowego
Przekręcić obie dźwignie mocujące
na boki aż do oporu.
W przeciwnym razie nie jest
zagwarantowane bezpieczeństwo użytkowania.

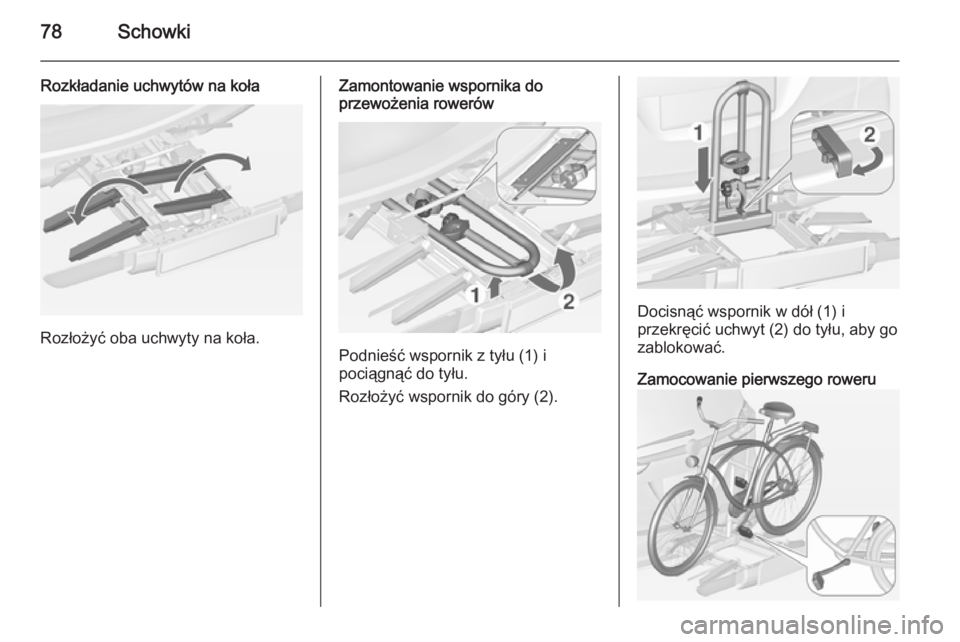

78Schowki
Rozkładanie uchwytów na koła
Rozłożyć oba uchwyty na koła.
Zamontowanie wspornika do
przewożenia rowerów
Podnieść wspornik z tyłu (1) i
pociągnąć do tyłu.
Rozłożyć wspornik do góry (2).
Docisnąć wspornik w dół (1) i
przekręcić uchwyt (2) do tyłu, aby go
zablokować.
Zamocowanie pierwszego roweru
