OPEL ZAFIRA C 2014 Instruksjonsbok

Pleie av bilen219
Avhengig av motoren benyttes det
forskjellige oljepeilepinner.
Når motoroljenivået har sunket ned til
minimumsmerket MIN, etterfyller du
motorolje.
Vi anbefaler at det brukes samme
oljegrad som ved forrige skift.
Motoroljenivået må ikke overskride maksimumsmerket MAX på peilepin‐
nen.
På noen motorer trengs et rør for å fylle motorolje.
Et rør er plassert på høyre side av ba‐
gasjerommet.
Bruk røret til å fylle motorolje i åp‐
ningen.
Etter fylling, legger du røret i plastpo‐ sten og legger den tilbake i oppbeva‐
ringsrommet.
Merk
Tapp av eller sug ut for mye påfylt motorolje.
Påfyllingsmengder 3 276.
Sett låsedekselet rett på og skru fast.

220Pleie av bilenMotorkjølevæske
Kjølevæsken gir frostbeskyttelse ned
til omtrent -28 °C. I land i nord med
svært lave temperaturer gir den fa‐
brikkfylte kjølevæsken beskyttelse
ned til omtrent -37 °C.Merk
Bruk bare godkjent frostvæske.
Kjølevæskenivå
Merk
For lavt kjølevæskenivå kan med‐
føre motorskader.
Når kjølesystemet er kaldt, skal kjø‐
levæskenivået ligge over påfyllings‐
merket. Etterfyll hvis nivået er lavt.
9 Advarsel
La motoren kjølne før du åpner
lokket. Åpne lokket forsiktig, slik at trykket slippes langsomt ut.
Fyll på med en blanding av godkjentkjølevæskekonsentrat blandet med
rent vann i forholdet 1:1. Bruk rent
vann hvis kjølevæskekonsentrat ikke
er tilgjengelig. Skru lokket godt på.
Motor B16DTH: Etter at motoren har
startet, innstilles varmeren på den
varmeste temperaturen og vifteha‐
stigheten på minst første nivå i om‐
trent 5 minutter. Dette sikrer at luften
inne i kjølesystemet slipper ut.
Få kontrollert kjølevæskekonsentra‐
sjonen og kontakt verksted for å få
fjernet årsaken til kjølevæsketapet.
Spylervæske

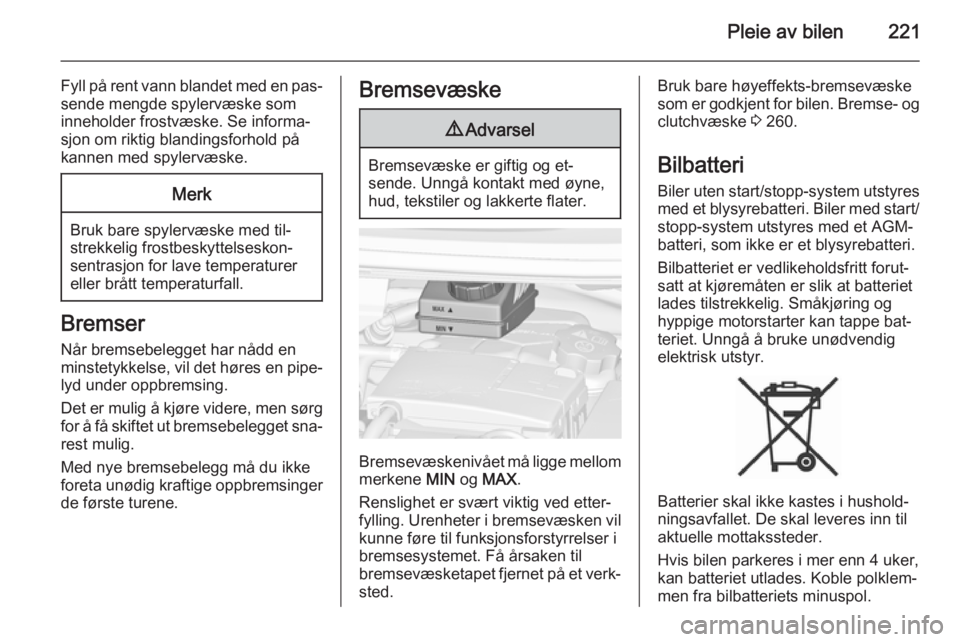

Pleie av bilen221
Fyll på rent vann blandet med en pas‐sende mengde spylervæske som
inneholder frostvæske. Se informa‐
sjon om riktig blandingsforhold på
kannen med spylervæske.Merk
Bruk bare spylervæske med til‐
strekkelig frostbeskyttelseskon‐
sentrasjon for lave temperaturer
eller brått temperaturfall.
Bremser
Når bremsebelegget har nådd en
minstetykkelse, vil det høres en pipe‐
lyd under oppbremsing.
Det er mulig å kjøre videre, men sørg for å få skiftet ut bremsebelegget sna‐ rest mulig.
Med nye bremsebelegg må du ikke
foreta unødig kraftige oppbremsinger
de første turene.
Bremsevæske9 Advarsel
Bremsevæske er giftig og et‐
sende. Unngå kontakt med øyne, hud, tekstiler og lakkerte flater.
Bremsevæskenivået må ligge mellom
merkene MIN og MAX .
Renslighet er svært viktig ved etter‐
fylling. Urenheter i bremsevæsken vil
kunne føre til funksjonsforstyrrelser i
bremsesystemet. Få årsaken til
bremsevæsketapet fjernet på et verk‐
sted.
Bruk bare høyeffekts-bremsevæske
som er godkjent for bilen. Bremse- og clutchvæske 3 260.
Bilbatteri
Biler uten start/stopp-system utstyres med et blysyrebatteri. Biler med start/
stopp-system utstyres med et AGM-
batteri, som ikke er et blysyrebatteri.
Bilbatteriet er vedlikeholdsfritt forut‐
satt at kjøremåten er slik at batteriet
lades tilstrekkelig. Småkjøring og
hyppige motorstarter kan tappe bat‐
teriet. Unngå å bruke unødvendig
elektrisk utstyr.
Batterier skal ikke kastes i hushold‐
ningsavfallet. De skal leveres inn til
aktuelle mottakssteder.
Hvis bilen parkeres i mer enn 4 uker,
kan batteriet utlades. Koble polklem‐
men fra bilbatteriets minuspol.

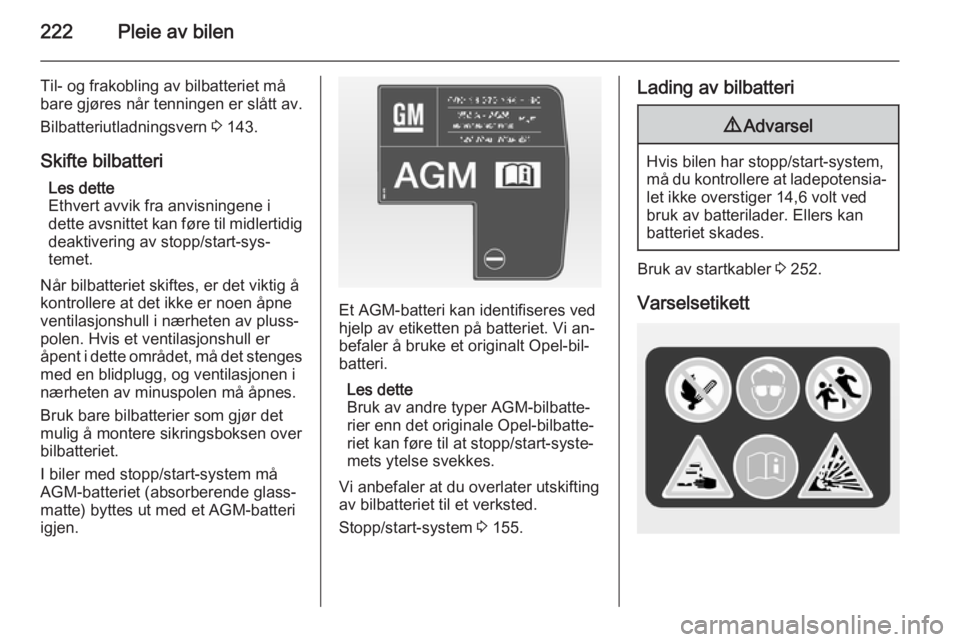

222Pleie av bilen
Til- og frakobling av bilbatteriet må
bare gjøres når tenningen er slått av.
Bilbatteriutladningsvern 3 143.
Skifte bilbatteri Les dette
Ethvert avvik fra anvisningene i
dette avsnittet kan føre til midlertidig deaktivering av stopp/start-sys‐
temet.
Når bilbatteriet skiftes, er det viktig å
kontrollere at det ikke er noen åpne
ventilasjonshull i nærheten av pluss‐
polen. Hvis et ventilasjonshull er
åpent i dette området, må det stenges med en blidplugg, og ventilasjonen i
nærheten av minuspolen må åpnes.
Bruk bare bilbatterier som gjør det
mulig å montere sikringsboksen over
bilbatteriet.
I biler med stopp/start-system må
AGM-batteriet (absorberende glass‐
matte) byttes ut med et AGM-batteri
igjen.
Et AGM-batteri kan identifiseres ved
hjelp av etiketten på batteriet. Vi an‐
befaler å bruke et originalt Opel-bil‐
batteri.
Les dette
Bruk av andre typer AGM-bilbatte‐
rier enn det originale Opel-bilbatte‐
riet kan føre til at stopp/start-syste‐ mets ytelse svekkes.
Vi anbefaler at du overlater utskifting
av bilbatteriet til et verksted.
Stopp/start-system 3 155.
Lading av bilbatteri9 Advarsel
Hvis bilen har stopp/start-system,
må du kontrollere at ladepotensia‐
let ikke overstiger 14,6 volt ved bruk av batterilader. Ellers kan
batteriet skades.
Bruk av startkabler 3 252.
Varselsetikett

Pleie av bilen223
Betydningen av symbolene:■ Ingen gnister, åpne flammer eller røyking.
■ Skjerm alltid øynene. Eksplosive gasser kan forårsake blindhet eller
skade.
■ Oppbevar bilbatteriet utilgjengelig for barn.
■ Bilbatteriet inneholder svovelsyre, som kan forårsake blindhet eller al‐vorlige brannskader.
■ Se instruksjonsboken for mer in‐ formasjon.
■ Det kan finnes eksplosive gasser i nærheten av bilbatteriet.
Lufting av dieselsystemet Hvis tanken er kjørt tom, må diesel‐
drivstoffsystemet luftes. Slå på ten‐
ningen i 15 sekunder tre ganger. Kjør
deretter motoren på starteren i mak‐
simalt 40 sekunder. Gjenta denne prosedyren etter minimum 5 sekun‐
der. Dersom motoren ikke starter, må du søke hjelp hos et verksted.Skifte viskerblad
Løft viskerarmen inntil den blir stå‐
ende i utfelt posisjon, trykk på knap‐
pen for å frigjøre viskerbladet og fjern dette.
Fest viskerbladet med en liten vinkel
i forhold til viskerarmen og trykk til det
klikker på plass.
Senk viskerarmen forsiktig.
Viskerblad på bakruten
Løft viskerarmen. Løsne viskerbladet
som vist på bildet, og ta det av.
Fest viskerbladet med en liten vinkel
i forhold til viskerarmen og trykk til det
klikker på plass.
Senk viskerarmen forsiktig.

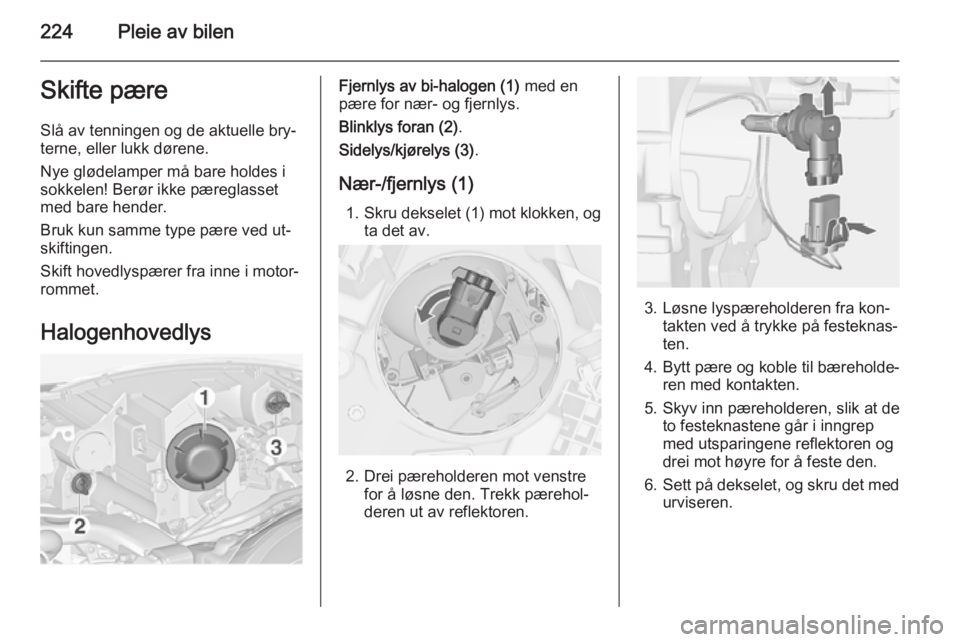

224Pleie av bilenSkifte pæreSlå av tenningen og de aktuelle bry‐
terne, eller lukk dørene.
Nye glødelamper må bare holdes i
sokkelen! Berør ikke pæreglasset
med bare hender.
Bruk kun samme type pære ved ut‐
skiftingen.
Skift hovedlyspærer fra inne i motor‐ rommet.
HalogenhovedlysFjernlys av bi-halogen (1) med en
pære for nær- og fjernlys.
Blinklys foran (2) .
Sidelys/kjørelys (3) .
Nær-/fjernlys (1) 1. Skru dekselet (1) mot klokken, og
ta det av.
2. Drei pæreholderen mot venstre for å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne lyspæreholderen fra kon‐ takten ved å trykke på festeknas‐
ten.
4. Bytt pære og koble til bæreholde‐ ren med kontakten.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene reflektoren og
drei mot høyre for å feste den.
6. Sett på dekselet, og skru det med
urviseren.

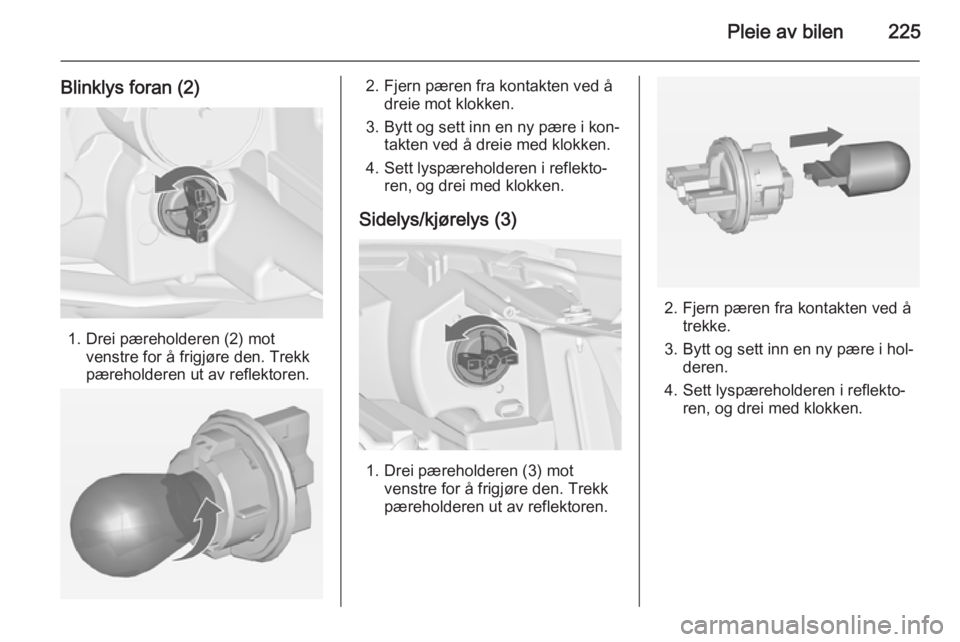

Pleie av bilen225
Blinklys foran (2)
1. Drei pæreholderen (2) motvenstre for å frigjøre den. Trekk
pæreholderen ut av reflektoren.
2. Fjern pæren fra kontakten ved å dreie mot klokken.
3. Bytt og sett inn en ny pære i kon‐ takten ved å dreie med klokken.
4. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
Sidelys/kjørelys (3)
1. Drei pæreholderen (3) mot venstre for å frigjøre den. Trekk
pæreholderen ut av reflektoren.
2. Fjern pæren fra kontakten ved å trekke.
3. Bytt og sett inn en ny pære i hol‐ deren.
4. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.

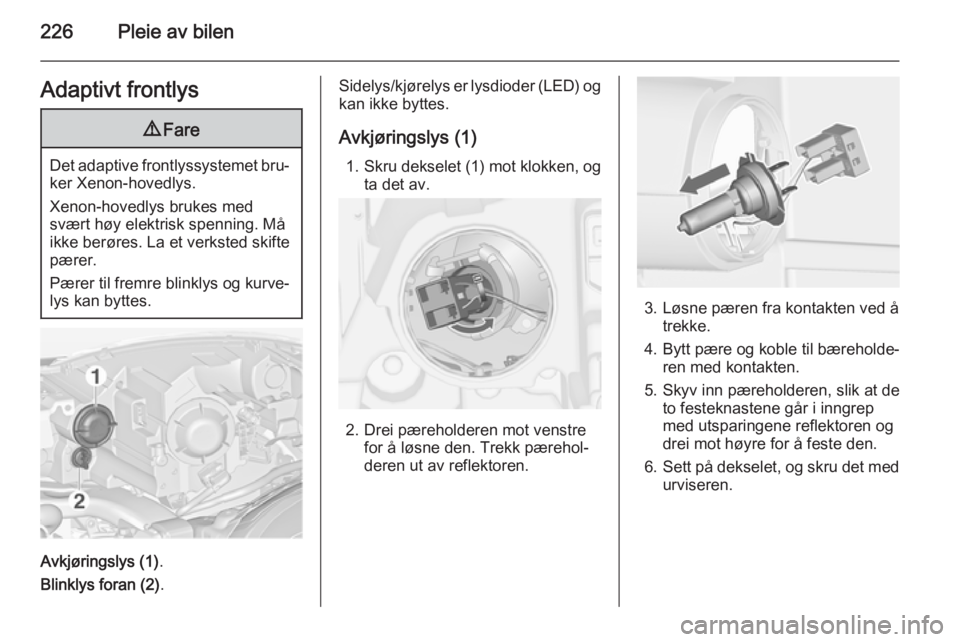

226Pleie av bilenAdaptivt frontlys9Fare
Det adaptive frontlyssystemet bru‐
ker Xenon-hovedlys.
Xenon-hovedlys brukes med
svært høy elektrisk spenning. Må
ikke berøres. La et verksted skifte
pærer.
Pærer til fremre blinklys og kurve‐
lys kan byttes.
Avkjøringslys (1) .
Blinklys foran (2) .
Sidelys/kjørelys er lysdioder (LED) og
kan ikke byttes.
Avkjøringslys (1) 1. Skru dekselet (1) mot klokken, og
ta det av.
2. Drei pæreholderen mot venstre for å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne pæren fra kontakten ved å trekke.
4. Bytt pære og koble til bæreholde‐ ren med kontakten.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene reflektoren og
drei mot høyre for å feste den.
6. Sett på dekselet, og skru det med
urviseren.

Pleie av bilen227
Blinklys foran (2)
1. Drei pæreholderen (2) motvenstre for å frigjøre den. Trekk
pæreholderen ut av reflektoren.
2. Fjern pæren fra kontakten ved å dreie mot klokken.
3. Bytt og sett inn en ny pære i kon‐ takten ved å dreie med klokken.
4. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
Tåkelys
Lyspærene er tilgjengelige fra under‐
siden av bilen.
1. Fjern de ytre skruene fra dekslet. De er markert med piler.
2. Hekt av dekslet.
Drei lyspæreholderen mot urvise‐ren, og fjern den fra reflektoren.

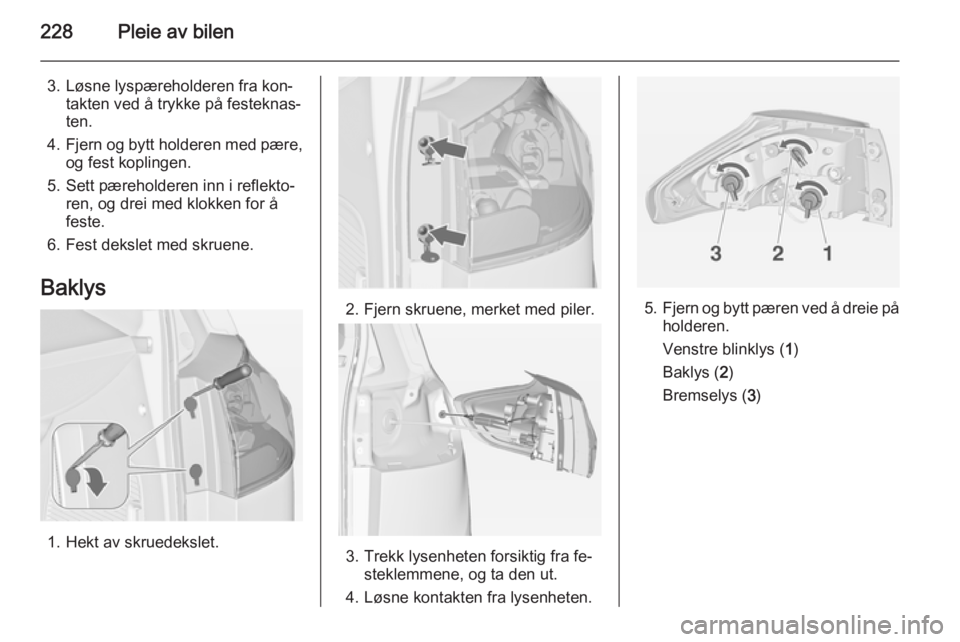

228Pleie av bilen
3. Løsne lyspæreholderen fra kon‐takten ved å trykke på festeknas‐
ten.
4. Fjern og bytt holderen med pære,
og fest koplingen.
5. Sett pæreholderen inn i reflekto‐ ren, og drei med klokken for å
feste.
6. Fest dekslet med skruene.
Baklys
1. Hekt av skruedekslet.
2. Fjern skruene, merket med piler.
3. Trekk lysenheten forsiktig fra fe‐ steklemmene, og ta den ut.
4. Løsne kontakten fra lysenheten.
5. Fjern og bytt pæren ved å dreie på
holderen.
Venstre blinklys ( 1)
Baklys ( 2)
Bremselys ( 3)
