OPEL ZAFIRA C 2014 Instruksjonsbok

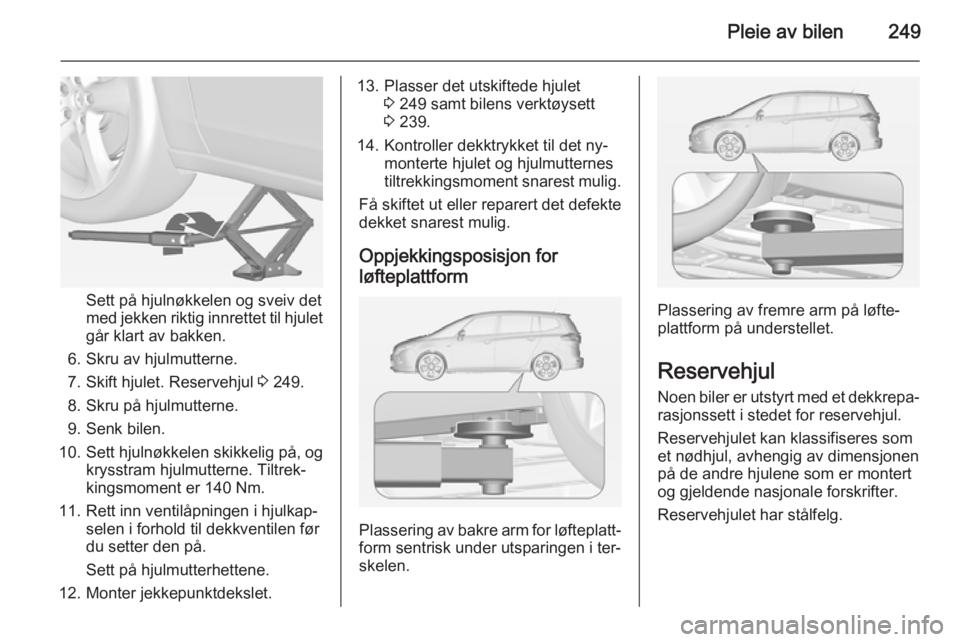

Pleie av bilen249
Sett på hjulnøkkelen og sveiv det
med jekken riktig innrettet til hjulet
går klart av bakken.
6. Skru av hjulmutterne.
7. Skift hjulet. Reservehjul 3 249.
8. Skru på hjulmutterne.
9. Senk bilen.
10. Sett hjulnøkkelen skikkelig på, og krysstram hjulmutterne. Tiltrek‐
kingsmoment er 140 Nm.
11. Rett inn ventilåpningen i hjulkap‐ selen i forhold til dekkventilen før
du setter den på.
Sett på hjulmutterhettene.
12. Monter jekkepunktdekslet.
13. Plasser det utskiftede hjulet 3 249 samt bilens verktøysett
3 239.
14. Kontroller dekktrykket til det ny‐ monterte hjulet og hjulmutternes
tiltrekkingsmoment snarest mulig.
Få skiftet ut eller reparert det defekte
dekket snarest mulig.
Oppjekkingsposisjon for
løfteplattform
Plassering av bakre arm for løfteplatt‐ form sentrisk under utsparingen i ter‐
skelen.
Plassering av fremre arm på løfte‐
plattform på understellet.
Reservehjul Noen biler er utstyrt med et dekkrepa‐
rasjonssett i stedet for reservehjul.
Reservehjulet kan klassifiseres som
et nødhjul, avhengig av dimensjonen
på de andre hjulene som er montert
og gjeldende nasjonale forskrifter.
Reservehjulet har stålfelg.

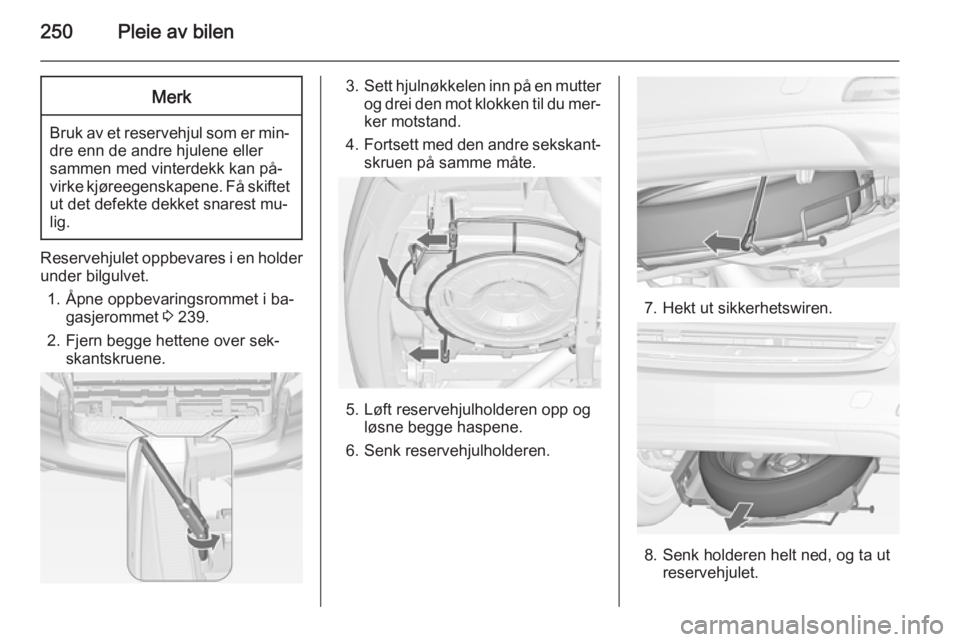

250Pleie av bilenMerk
Bruk av et reservehjul som er min‐
dre enn de andre hjulene eller
sammen med vinterdekk kan på‐
virke kjøreegenskapene. Få skiftet ut det defekte dekket snarest mu‐
lig.
Reservehjulet oppbevares i en holder
under bilgulvet.
1. Åpne oppbevaringsrommet i ba‐ gasjerommet 3 239.
2. Fjern begge hettene over sek‐ skantskruene.
3.Sett hjulnøkkelen inn på en mutter
og drei den mot klokken til du mer‐
ker motstand.
4. Fortsett med den andre sekskant‐
skruen på samme måte.
5. Løft reservehjulholderen opp og løsne begge haspene.
6. Senk reservehjulholderen.
7. Hekt ut sikkerhetswiren.
8. Senk holderen helt ned, og ta ut reservehjulet.

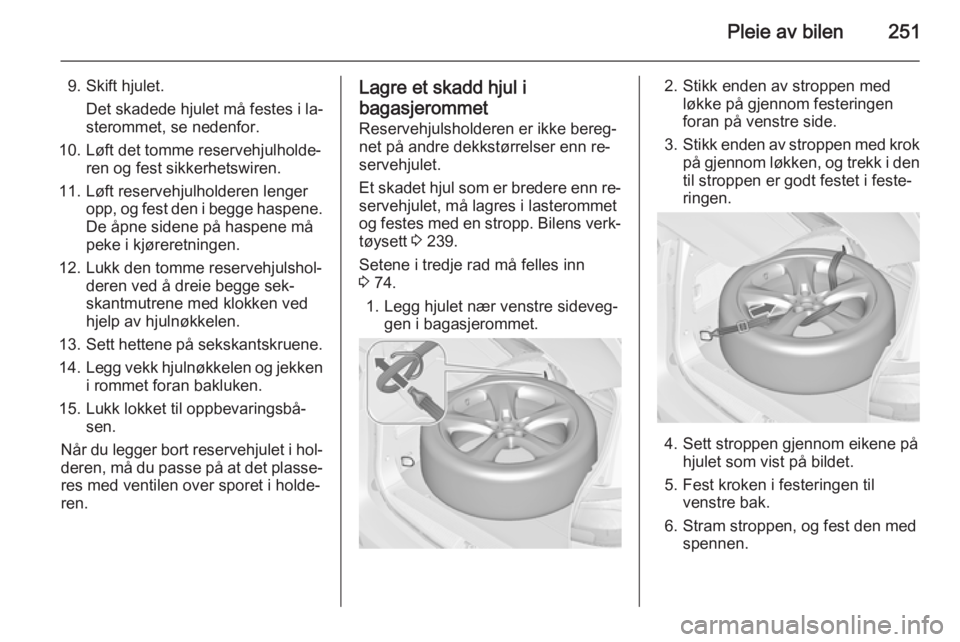

Pleie av bilen251
9. Skift hjulet.Det skadede hjulet må festes i la‐
sterommet, se nedenfor.
10. Løft det tomme reservehjulholde‐ ren og fest sikkerhetswiren.
11. Løft reservehjulholderen lenger opp, og fest den i begge haspene.
De åpne sidene på haspene må
peke i kjøreretningen.
12. Lukk den tomme reservehjulshol‐ deren ved å dreie begge sek‐
skantmutrene med klokken ved
hjelp av hjulnøkkelen.
13. Sett hettene på sekskantskruene.
14. Legg vekk hjulnøkkelen og jekken
i rommet foran bakluken.
15. Lukk lokket til oppbevaringsbå‐ sen.
Når du legger bort reservehjulet i hol‐ deren, må du passe på at det plasse‐
res med ventilen over sporet i holde‐
ren.Lagre et skadd hjul i
bagasjerommet Reservehjulsholderen er ikke bereg‐
net på andre dekkstørrelser enn re‐
servehjulet.
Et skadet hjul som er bredere enn re‐
servehjulet, må lagres i lasterommet
og festes med en stropp. Bilens verk‐ tøysett 3 239.
Setene i tredje rad må felles inn
3 74.
1. Legg hjulet nær venstre sideveg‐ gen i bagasjerommet.2. Stikk enden av stroppen medløkke på gjennom festeringen
foran på venstre side.
3. Stikk enden av stroppen med krok
på gjennom løkken, og trekk i den
til stroppen er godt festet i feste‐
ringen.
4. Sett stroppen gjennom eikene på hjulet som vist på bildet.
5. Fest kroken i festeringen til venstre bak.
6. Stram stroppen, og fest den med spennen.

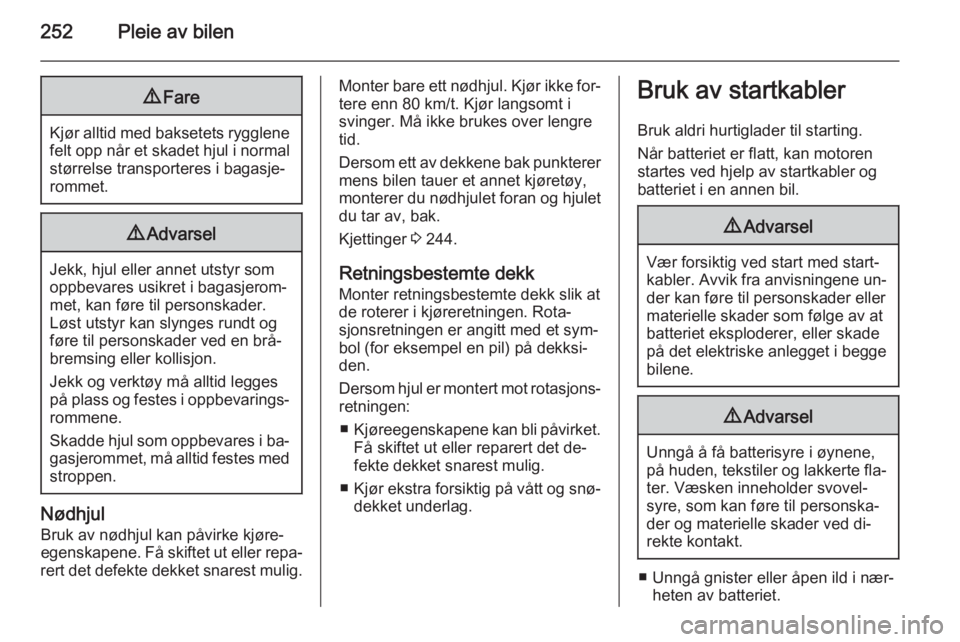

252Pleie av bilen9Fare
Kjør alltid med baksetets rygglene
felt opp når et skadet hjul i normal
størrelse transporteres i bagasje‐
rommet.
9 Advarsel
Jekk, hjul eller annet utstyr som
oppbevares usikret i bagasjerom‐
met, kan føre til personskader.
Løst utstyr kan slynges rundt og
føre til personskader ved en brå‐ bremsing eller kollisjon.
Jekk og verktøy må alltid legges
på plass og festes i oppbevarings‐ rommene.
Skadde hjul som oppbevares i ba‐
gasjerommet, må alltid festes med
stroppen.
Nødhjul
Bruk av nødhjul kan påvirke kjøre‐
egenskapene. Få skiftet ut eller repa‐
rert det defekte dekket snarest mulig.
Monter bare ett nødhjul. Kjør ikke for‐
tere enn 80 km/t. Kjør langsomt i
svinger. Må ikke brukes over lengre
tid.
Dersom ett av dekkene bak punkterer mens bilen tauer et annet kjøretøy,
monterer du nødhjulet foran og hjulet
du tar av, bak.
Kjettinger 3 244.
Retningsbestemte dekk Monter retningsbestemte dekk slik at
de roterer i kjøreretningen. Rota‐
sjonsretningen er angitt med et sym‐
bol (for eksempel en pil) på dekksi‐
den.
Dersom hjul er montert mot rotasjons‐
retningen:
■ Kjøreegenskapene kan bli påvirket.
Få skiftet ut eller reparert det de‐
fekte dekket snarest mulig.
■ Kjør ekstra forsiktig på vått og snø‐
dekket underlag.Bruk av startkabler
Bruk aldri hurtiglader til starting.
Når batteriet er flatt, kan motoren
startes ved hjelp av startkabler og batteriet i en annen bil.9 Advarsel
Vær forsiktig ved start med start‐
kabler. Avvik fra anvisningene un‐ der kan føre til personskader eller
materielle skader som følge av at
batteriet eksploderer, eller skade
på det elektriske anlegget i begge
bilene.
9 Advarsel
Unngå å få batterisyre i øynene,
på huden, tekstiler og lakkerte fla‐ ter. Væsken inneholder svovel‐
syre, som kan føre til personska‐
der og materielle skader ved di‐
rekte kontakt.
■ Unngå gnister eller åpen ild i nær‐ heten av batteriet.

Pleie av bilen253
■Et utladet batteri kan fryse allerede
ved en temperaturer på 0 °C. Tin
opp batteriet hvis det er frosset, før du kobler til startkablene.
■ Bruk vernebriller og beskyttende klær ved håndtering av batteriet.
■ Bruk et starthjelpbatteri med samme spenning (12 volt). Kapasi‐teten (Ah) må ikke være vesentliglavere enn i det utladede batteriet.
■ Bruk startkabler med isolerte klem‐
mer og et tverrsnitt på minst
16 mm 2
(25 mm 2
for dieselmotorer).
■ Koble ikke det utladede batteriet fra
det elektriske anlegget i bilen.
■ Slå av alle unødvendige strømfor‐ brukere.
■ Bøy deg aldri over batteriet under arbeidet.
■ Klemma på den ene kabelen må ikke komme i berøring med klemmapå den andre kabelen.
■ Bilene får ikke berøre hverandre under starthjelpen.■ Trekk til håndbremsen, sett manu‐ elt gir i fri og automatgir i P.
■ Åpne beskyttelseshettene for den positive polen på begge batterier.
Rekkefølge for tilkobling av kabler:
1. Koble den røde kabel til pluss‐ polen på starthjelpbatteriet.
2. Koble den andre enden av den røde kabelen til plusspolen på detutladede batteriet.
3. Koble den svarte kabelen til minuspolen på starthjelpbatteriet.
4. Koble den andre enden av den svarte kabelen til et jordingspunkt
på bilen, f.eks. motorblokken eller
en motorfestebolt. Fest den så
langt unna det utladete batteriet
som mulig, og minst 60 cm.
Plasser kablene slik at de ikke kom‐
mer i berøring med roterende deler i
motorrommet.
Starte motoren: 1. Start motoren i bilen som leverer startstrøm.
2. Start den andre motoren etter 5 minutter. Startforsøk på maksi‐
malt 15 sekunder og med
1 minutts mellomrom mellom
hvert forsøk.
3. La begge motorene gå på tom‐ gang med tilkoblede kabler i ca.
3 minutter.
4. Slå på strømforbrukere (f.eks. ho‐
vedlys, oppvarmbar bakrute) i bi‐
len som mottar startstrøm.
5. Koble fra kablene i nøyaktig mot‐ satt rekkefølge.

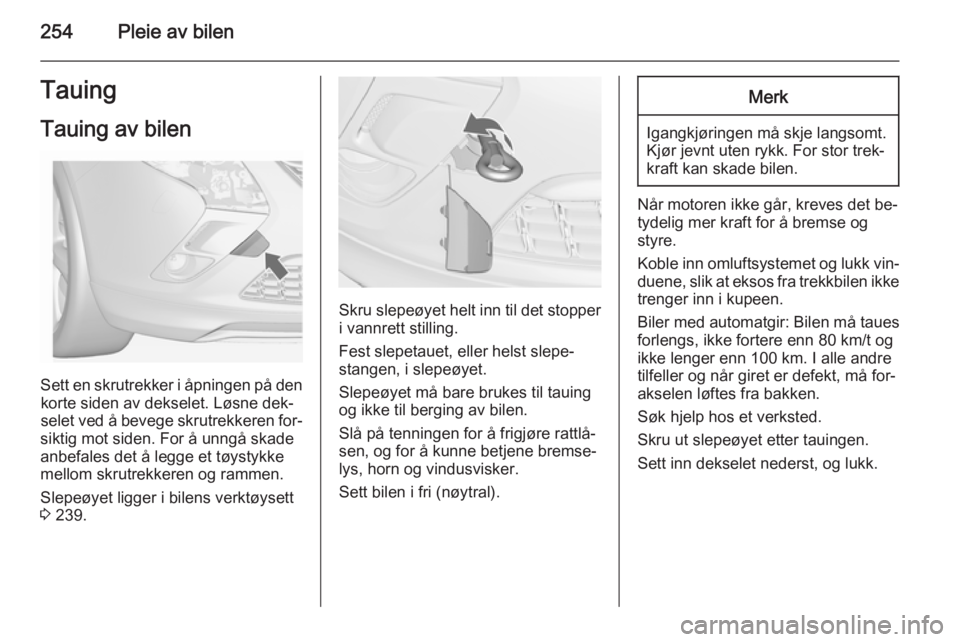

254Pleie av bilenTauingTauing av bilen
Sett en skrutrekker i åpningen på denkorte siden av dekselet. Løsne dek‐
selet ved å bevege skrutrekkeren for‐
siktig mot siden. For å unngå skade
anbefales det å legge et tøystykke
mellom skrutrekkeren og rammen.
Slepeøyet ligger i bilens verktøysett
3 239.
Skru slepeøyet helt inn til det stopper
i vannrett stilling.
Fest slepetauet, eller helst slepe‐ stangen, i slepeøyet.
Slepeøyet må bare brukes til tauing og ikke til berging av bilen.
Slå på tenningen for å frigjøre rattlå‐
sen, og for å kunne betjene bremse‐
lys, horn og vindusvisker.
Sett bilen i fri (nøytral).
Merk
Igangkjøringen må skje langsomt.
Kjør jevnt uten rykk. For stor trek‐ kraft kan skade bilen.
Når motoren ikke går, kreves det be‐
tydelig mer kraft for å bremse og
styre.
Koble inn omluftsystemet og lukk vin‐
duene, slik at eksos fra trekkbilen ikke
trenger inn i kupeen.
Biler med automatgir: Bilen må taues
forlengs, ikke fortere enn 80 km/t og
ikke lenger enn 100 km. I alle andre tilfeller og når giret er defekt, må for‐
akselen løftes fra bakken.
Søk hjelp hos et verksted.
Skru ut slepeøyet etter tauingen.
Sett inn dekselet nederst, og lukk.

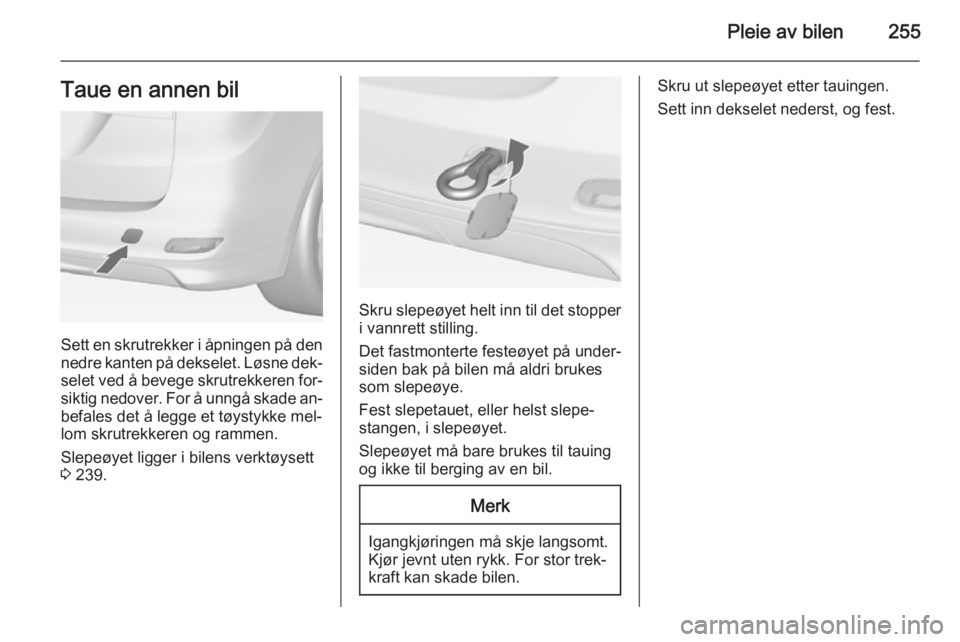

Pleie av bilen255Taue en annen bil
Sett en skrutrekker i åpningen på dennedre kanten på dekselet. Løsne dek‐
selet ved å bevege skrutrekkeren for‐ siktig nedover. For å unngå skade an‐
befales det å legge et tøystykke mel‐
lom skrutrekkeren og rammen.
Slepeøyet ligger i bilens verktøysett
3 239.
Skru slepeøyet helt inn til det stopper
i vannrett stilling.
Det fastmonterte festeøyet på under‐
siden bak på bilen må aldri brukes
som slepeøye.
Fest slepetauet, eller helst slepe‐
stangen, i slepeøyet.
Slepeøyet må bare brukes til tauing
og ikke til berging av en bil.
Merk
Igangkjøringen må skje langsomt.
Kjør jevnt uten rykk. For stor trek‐ kraft kan skade bilen.
Skru ut slepeøyet etter tauingen.
Sett inn dekselet nederst, og fest.

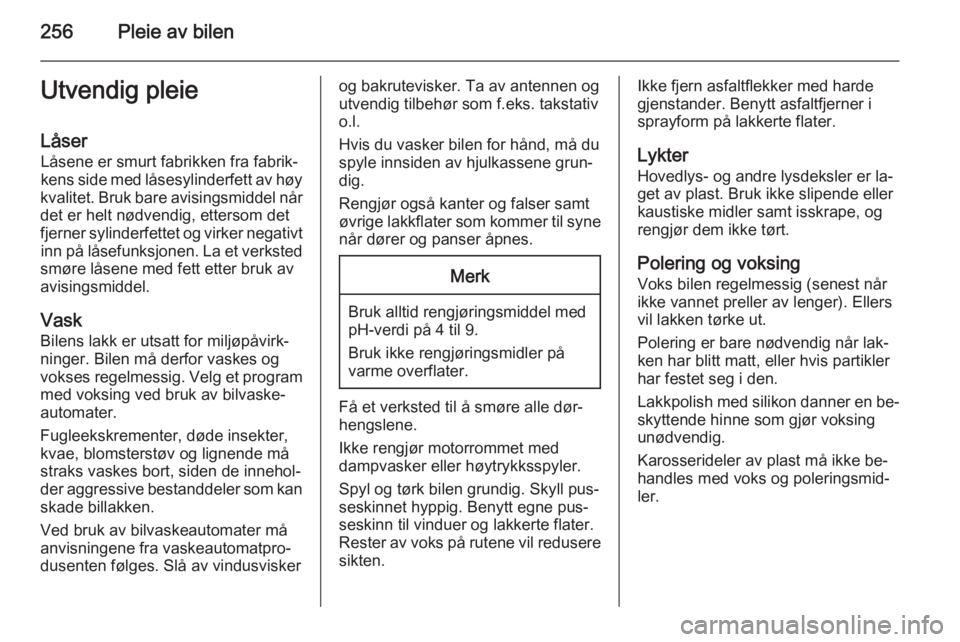

256Pleie av bilenUtvendig pleie
Låser Låsene er smurt fabrikken fra fabrik‐
kens side med låsesylinderfett av høy
kvalitet. Bruk bare avisingsmiddel når
det er helt nødvendig, ettersom det
fjerner sylinderfettet og virker negativt inn på låsefunksjonen. La et verksted
smøre låsene med fett etter bruk av
avisingsmiddel.
Vask
Bilens lakk er utsatt for miljøpåvirk‐
ninger. Bilen må derfor vaskes og
vokses regelmessig. Velg et program med voksing ved bruk av bilvaske‐
automater.
Fugleekskrementer, døde insekter,
kvae, blomsterstøv og lignende må
straks vaskes bort, siden de innehol‐
der aggressive bestanddeler som kan
skade billakken.
Ved bruk av bilvaskeautomater må
anvisningene fra vaskeautomatpro‐
dusenten følges. Slå av vindusviskerog bakrutevisker. Ta av antennen og
utvendig tilbehør som f.eks. takstativ
o.l.
Hvis du vasker bilen for hånd, må du spyle innsiden av hjulkassene grun‐
dig.
Rengjør også kanter og falser samt
øvrige lakkflater som kommer til syne når dører og panser åpnes.Merk
Bruk alltid rengjøringsmiddel med
pH-verdi på 4 til 9.
Bruk ikke rengjøringsmidler på
varme overflater.
Få et verksted til å smøre alle dør‐
hengslene.
Ikke rengjør motorrommet med
dampvasker eller høytrykksspyler.
Spyl og tørk bilen grundig. Skyll pus‐
seskinnet hyppig. Benytt egne pus‐
seskinn til vinduer og lakkerte flater.
Rester av voks på rutene vil redusere sikten.
Ikke fjern asfaltflekker med harde
gjenstander. Benytt asfaltfjerner i
sprayform på lakkerte flater.
Lykter
Hovedlys- og andre lysdeksler er la‐
get av plast. Bruk ikke slipende eller
kaustiske midler samt isskrape, og
rengjør dem ikke tørt.
Polering og voksing
Voks bilen regelmessig (senest når
ikke vannet preller av lenger). Ellers
vil lakken tørke ut.
Polering er bare nødvendig når lak‐
ken har blitt matt, eller hvis partikler
har festet seg i den.
Lakkpolish med silikon danner en be‐ skyttende hinne som gjør voksing
unødvendig.
Karosserideler av plast må ikke be‐
handles med voks og poleringsmid‐
ler.

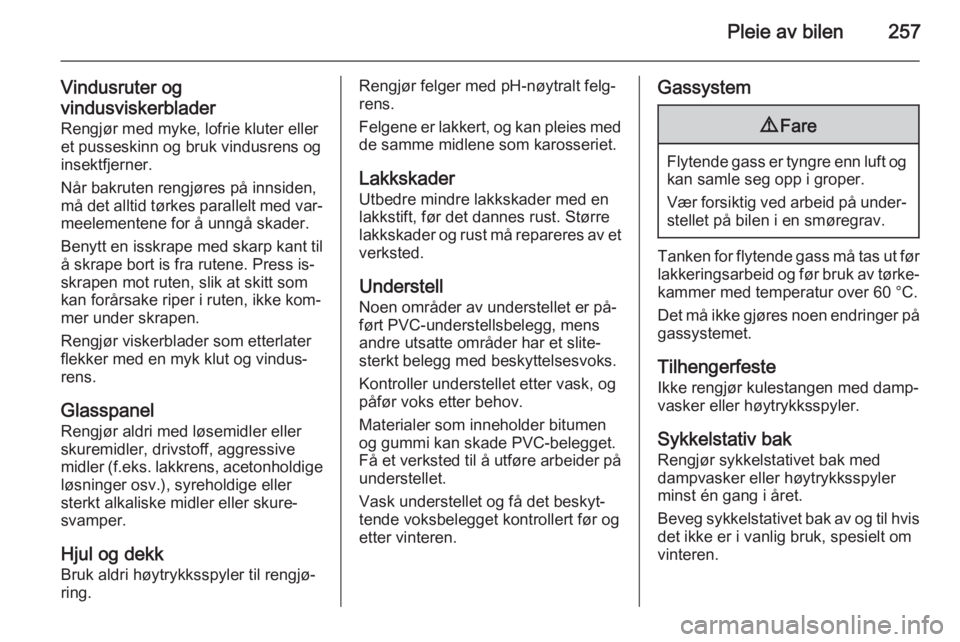

Pleie av bilen257
Vindusruter og
vindusviskerblader
Rengjør med myke, lofrie kluter eller
et pusseskinn og bruk vindusrens og insektfjerner.
Når bakruten rengjøres på innsiden,
må det alltid tørkes parallelt med var‐ meelementene for å unngå skader.
Benytt en isskrape med skarp kant til
å skrape bort is fra rutene. Press is‐
skrapen mot ruten, slik at skitt som
kan forårsake riper i ruten, ikke kom‐
mer under skrapen.
Rengjør viskerblader som etterlater
flekker med en myk klut og vindus‐
rens.
Glasspanel Rengjør aldri med løsemidler eller
skuremidler, drivstoff, aggressive
midler ( f.eks. lakkrens, acetonholdige
løsninger osv.), syreholdige eller
sterkt alkaliske midler eller skure‐
svamper.
Hjul og dekk
Bruk aldri høytrykksspyler til rengjø‐
ring.Rengjør felger med pH-nøytralt felg‐
rens.
Felgene er lakkert, og kan pleies med de samme midlene som karosseriet.
Lakkskader Utbedre mindre lakkskader med en
lakkstift, før det dannes rust. Større
lakkskader og rust må repareres av et
verksted.
Understell
Noen områder av understellet er på‐
ført PVC-understellsbelegg, mens
andre utsatte områder har et slite‐
sterkt belegg med beskyttelsesvoks.
Kontroller understellet etter vask, og
påfør voks etter behov.
Materialer som inneholder bitumen
og gummi kan skade PVC-belegget.
Få et verksted til å utføre arbeider på understellet.
Vask understellet og få det beskyt‐
tende voksbelegget kontrollert før og etter vinteren.Gassystem9 Fare
Flytende gass er tyngre enn luft og
kan samle seg opp i groper.
Vær forsiktig ved arbeid på under‐ stellet på bilen i en smøregrav.
Tanken for flytende gass må tas ut før
lakkeringsarbeid og før bruk av tørke‐ kammer med temperatur over 60 °C.
Det må ikke gjøres noen endringer på
gassystemet.
Tilhengerfeste
Ikke rengjør kulestangen med damp‐ vasker eller høytrykksspyler.
Sykkelstativ bak
Rengjør sykkelstativet bak med
dampvasker eller høytrykksspyler
minst én gang i året.
Beveg sykkelstativet bak av og til hvis
det ikke er i vanlig bruk, spesielt om
vinteren.

258Pleie av bilen

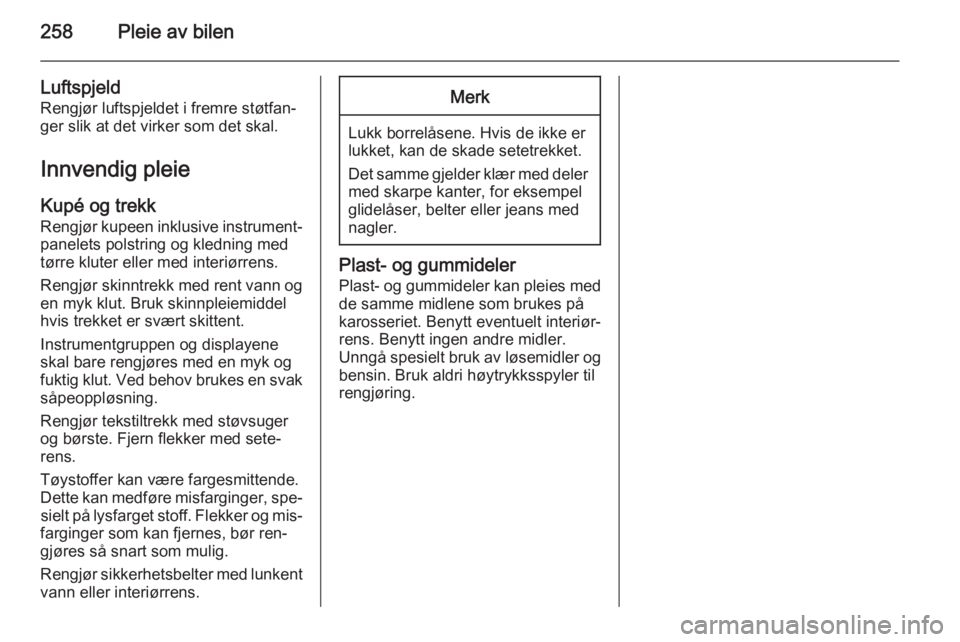

Luftspjeld
Rengjør luftspjeldet i fremre støtfan‐
ger slik at det virker som det skal.
Innvendig pleieKupé og trekk
Rengjør kupeen inklusive instrument‐ panelets polstring og kledning med
tørre kluter eller med interiørrens.
Rengjør skinntrekk med rent vann og
en myk klut. Bruk skinnpleiemiddel
hvis trekket er svært skittent.
Instrumentgruppen og displayene
skal bare rengjøres med en myk og
fuktig klut. Ved behov brukes en svak
såpeoppløsning.
Rengjør tekstiltrekk med støvsuger
og børste. Fjern flekker med sete‐
rens.
Tøystoffer kan være fargesmittende.
Dette kan medføre misfarginger, spe‐ sielt på lysfarget stoff. Flekker og mis‐
farginger som kan fjernes, bør ren‐
gjøres så snart som mulig.
Rengjør sikkerhetsbelter med lunkent
vann eller interiørrens.Merk
Lukk borrelåsene. Hvis de ikke er
lukket, kan de skade setetrekket.
Det samme gjelder klær med deler med skarpe kanter, for eksempel
glidelåser, belter eller jeans med
nagler.
Plast- og gummideler
Plast- og gummideler kan pleies med de samme midlene som brukes på
karosseriet. Benytt eventuelt interiør‐
rens. Benytt ingen andre midler.
Unngå spesielt bruk av løsemidler og
bensin. Bruk aldri høytrykksspyler til
rengjøring.
