OPEL ZAFIRA C 2014 Instruksjonsbok

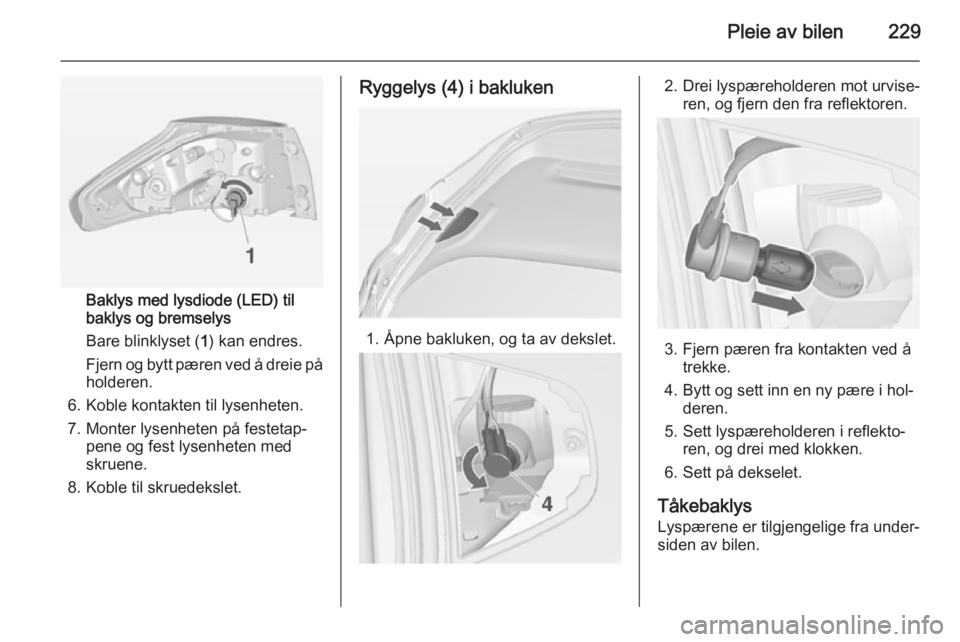

Pleie av bilen229
Baklys med lysdiode (LED) til
baklys og bremselys
Bare blinklyset ( 1) kan endres.
Fjern og bytt pæren ved å dreie på
holderen.
6. Koble kontakten til lysenheten.
7. Monter lysenheten på festetap‐ pene og fest lysenheten med
skruene.
8. Koble til skruedekslet.
Ryggelys (4) i bakluken
1. Åpne bakluken, og ta av dekslet.
2. Drei lyspæreholderen mot urvise‐ ren, og fjern den fra reflektoren.
3. Fjern pæren fra kontakten ved åtrekke.
4. Bytt og sett inn en ny pære i hol‐ deren.
5. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
6. Sett på dekselet.
Tåkebaklys
Lyspærene er tilgjengelige fra under‐
siden av bilen.

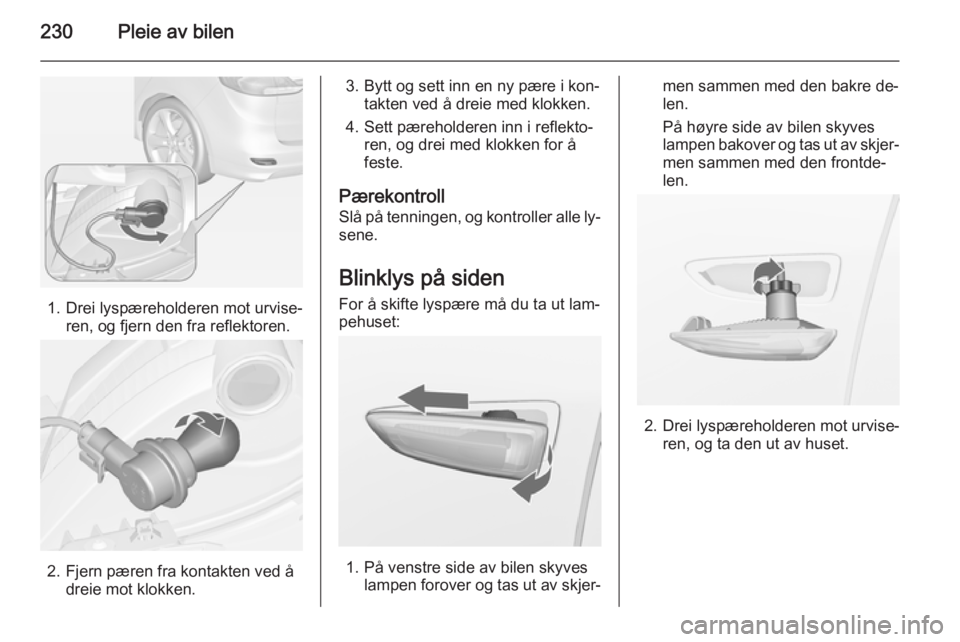

230Pleie av bilen
1. Drei lyspæreholderen mot urvise‐ren, og fjern den fra reflektoren.
2. Fjern pæren fra kontakten ved ådreie mot klokken.
3. Bytt og sett inn en ny pære i kon‐takten ved å dreie med klokken.
4. Sett pæreholderen inn i reflekto‐ ren, og drei med klokken for å
feste.
Pærekontroll Slå på tenningen, og kontroller alle ly‐
sene.
Blinklys på sidenFor å skifte lyspære må du ta ut lam‐
pehuset:
1. På venstre side av bilen skyves lampen forover og tas ut av skjer‐
men sammen med den bakre de‐
len.
På høyre side av bilen skyves
lampen bakover og tas ut av skjer‐
men sammen med den frontde‐
len.
2. Drei lyspæreholderen mot urvise‐ ren, og ta den ut av huset.

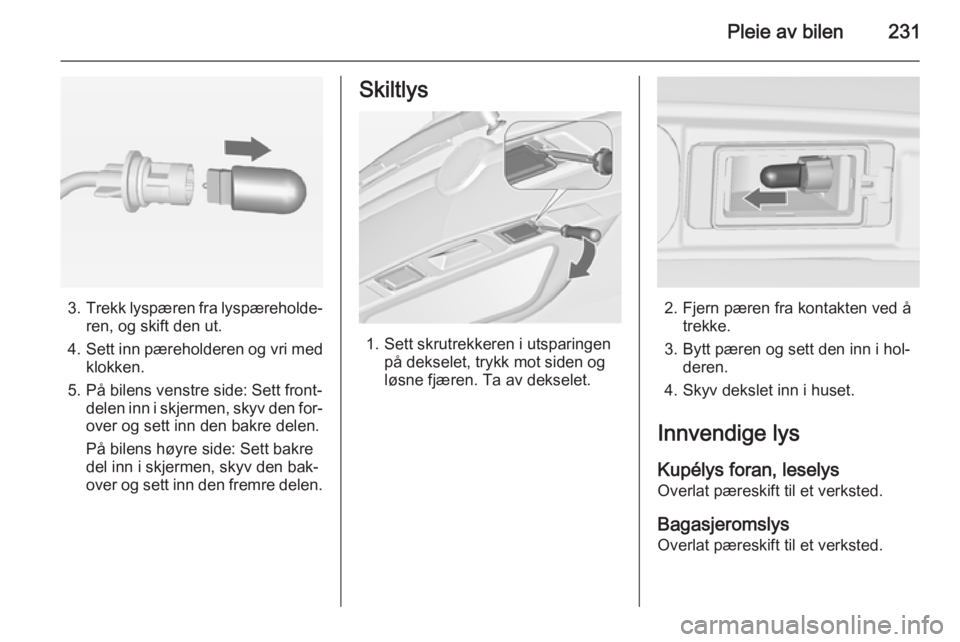

Pleie av bilen231
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. På bilens venstre side: Sett front‐ delen inn i skjermen, skyv den for‐
over og sett inn den bakre delen.
På bilens høyre side: Sett bakre
del inn i skjermen, skyv den bak‐
over og sett inn den fremre delen.
Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren. Ta av dekselet.
2. Fjern pæren fra kontakten ved å trekke.
3. Bytt pæren og sett den inn i hol‐ deren.
4. Skyv dekslet inn i huset.
Innvendige lys
Kupélys foran, leselys
Overlat pæreskift til et verksted.
Bagasjeromslys
Overlat pæreskift til et verksted.

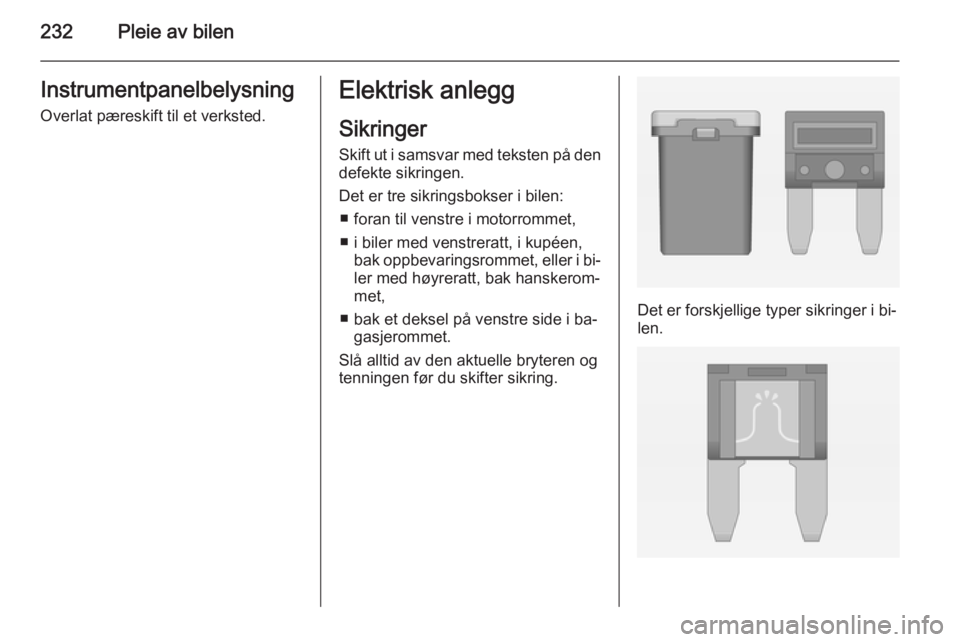

232Pleie av bilenInstrumentpanelbelysning
Overlat pæreskift til et verksted.Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen: ■ foran til venstre i motorrommet,
■ i biler med venstreratt, i kupéen, bak oppbevaringsrommet, eller i bi‐
ler med høyreratt, bak hanskerom‐ met,
■ bak et deksel på venstre side i ba‐ gasjerommet.
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
Det er forskjellige typer sikringer i bi‐
len.

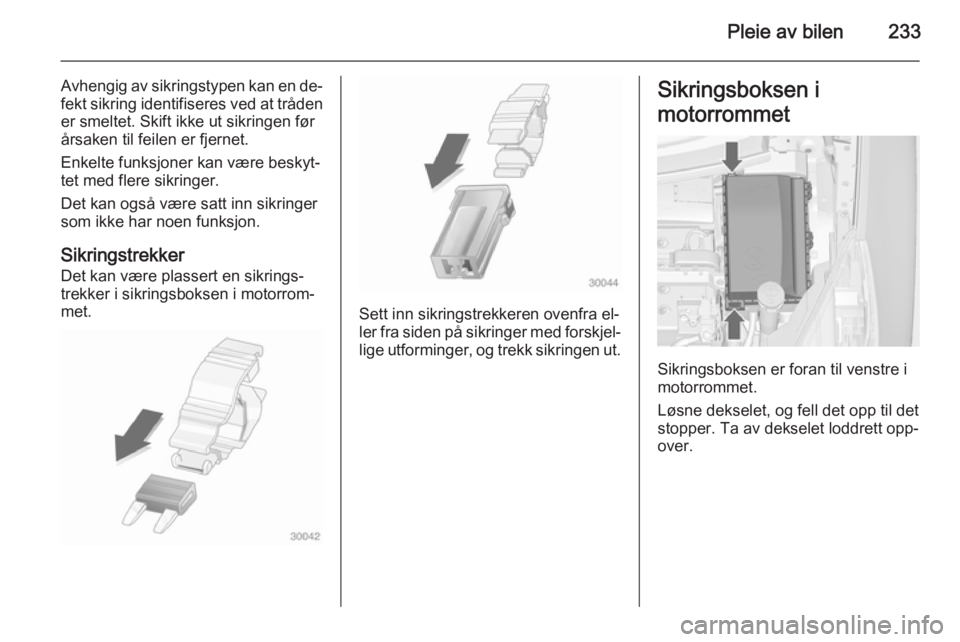

Pleie av bilen233
Avhengig av sikringstypen kan en de‐
fekt sikring identifiseres ved at tråden er smeltet. Skift ikke ut sikringen førårsaken til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.
Sett inn sikringstrekkeren ovenfra el‐
ler fra siden på sikringer med forskjel‐ lige utforminger, og trekk sikringen ut.
Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og fell det opp til det
stopper. Ta av dekselet loddrett opp‐
over.

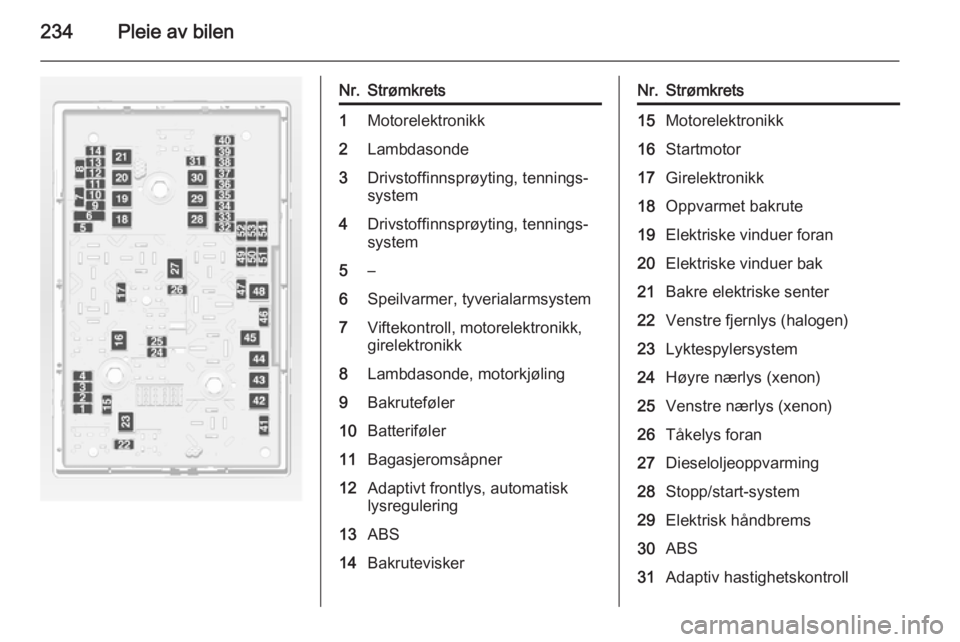

234Pleie av bilen
Nr.Strømkrets1Motorelektronikk2Lambdasonde3Drivstoffinnsprøyting, tennings‐system4Drivstoffinnsprøyting, tennings‐
system5–6Speilvarmer, tyverialarmsystem7Viftekontroll, motorelektronikk,
girelektronikk8Lambdasonde, motorkjøling9Bakruteføler10Batteriføler11Bagasjeromsåpner12Adaptivt frontlys, automatisk
lysregulering13ABS14BakruteviskerNr.Strømkrets15Motorelektronikk16Startmotor17Girelektronikk18Oppvarmet bakrute19Elektriske vinduer foran20Elektriske vinduer bak21Bakre elektriske senter22Venstre fjernlys (halogen)23Lyktespylersystem24Høyre nærlys (xenon)25Venstre nærlys (xenon)26Tåkelys foran27Dieseloljeoppvarming28Stopp/start-system29Elektrisk håndbrems30ABS31Adaptiv hastighetskontroll

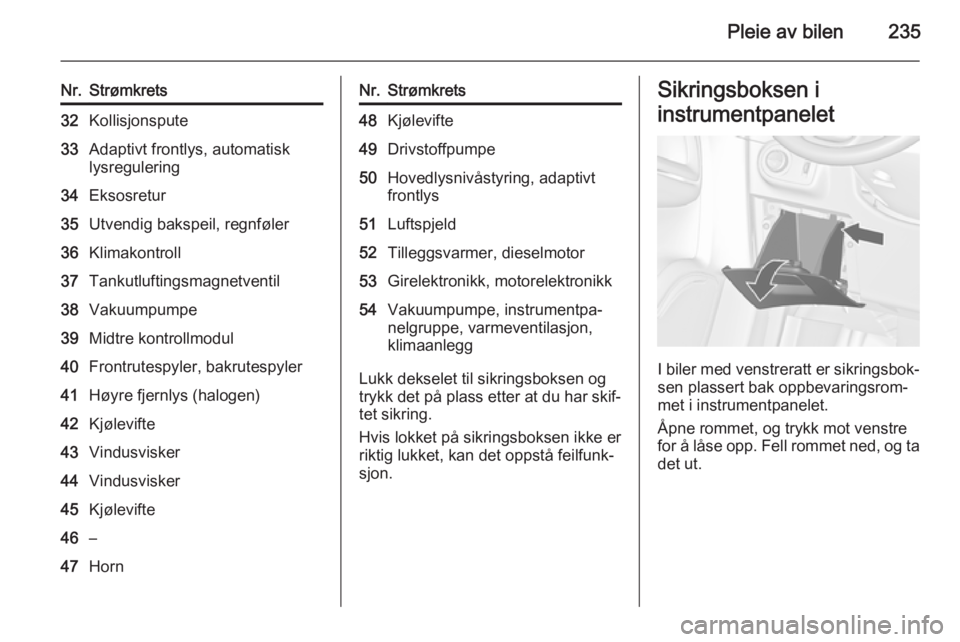

Pleie av bilen235
Nr.Strømkrets32Kollisjonspute33Adaptivt frontlys, automatisk
lysregulering34Eksosretur35Utvendig bakspeil, regnføler36Klimakontroll37Tankutluftingsmagnetventil38Vakuumpumpe39Midtre kontrollmodul40Frontrutespyler, bakrutespyler41Høyre fjernlys (halogen)42Kjølevifte43Vindusvisker44Vindusvisker45Kjølevifte46–47HornNr.Strømkrets48Kjølevifte49Drivstoffpumpe50Hovedlysnivåstyring, adaptivt
frontlys51Luftspjeld52Tilleggsvarmer, dieselmotor53Girelektronikk, motorelektronikk54Vakuumpumpe, instrumentpa‐
nelgruppe, varmeventilasjon,
klimaanlegg
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.
Sikringsboksen i
instrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak oppbevaringsrom‐
met i instrumentpanelet.
Åpne rommet, og trykk mot venstre
for å låse opp. Fell rommet ned, og ta det ut.

236Pleie av bilen
På biler med høyreratt sitter sikrings‐
boksen bak et deksel i hanskerom‐ met. Åpne hanskerommet, åpne dek‐
selet og fell det ned.
Nr.Strømkrets1Hastighetskontroll, hastighets‐
begrenser, adaptiv hastighets‐
kontroll, rattkontroller2Utvendige lys, karosserielektro‐
nikkmodul3Utvendige lys, karosserielektro‐
nikkmodul4Infotainmentsystem5Infotainmentsystem, instrument6Strømuttak, sigarettenner7Strømuttak8Venstre nærlys, karosserielek‐
tronikkmodul9Høyre nærlys, karosserielektro‐
nikkmodul, kollisjonsputemodul10Dørlåser, karosserielektronikk‐
modul11Kupévifte12–13–Nr.Strømkrets14Feilsøkingskontakt (diagnose‐
kontakt)15Kollisjonspute16Strømuttak17Klimaanlegg18Logistikk19Karosserielektronikk20Karosserielektronikk21Instrumentpanelgruppe, tyveria‐
larmsystem22Tenningsføler23Karosserielektronikk24Karosserielektronikk25–26–

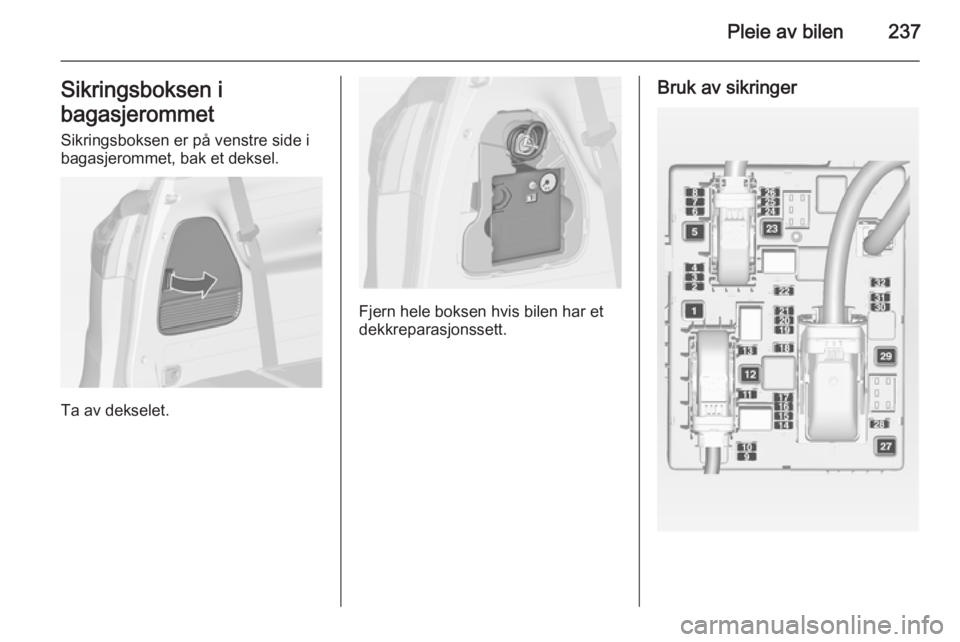

Pleie av bilen237Sikringsboksen i
bagasjerommet
Sikringsboksen er på venstre side i
bagasjerommet, bak et deksel.
Ta av dekselet.
Fjern hele boksen hvis bilen har et
dekkreparasjonssett.
Bruk av sikringer

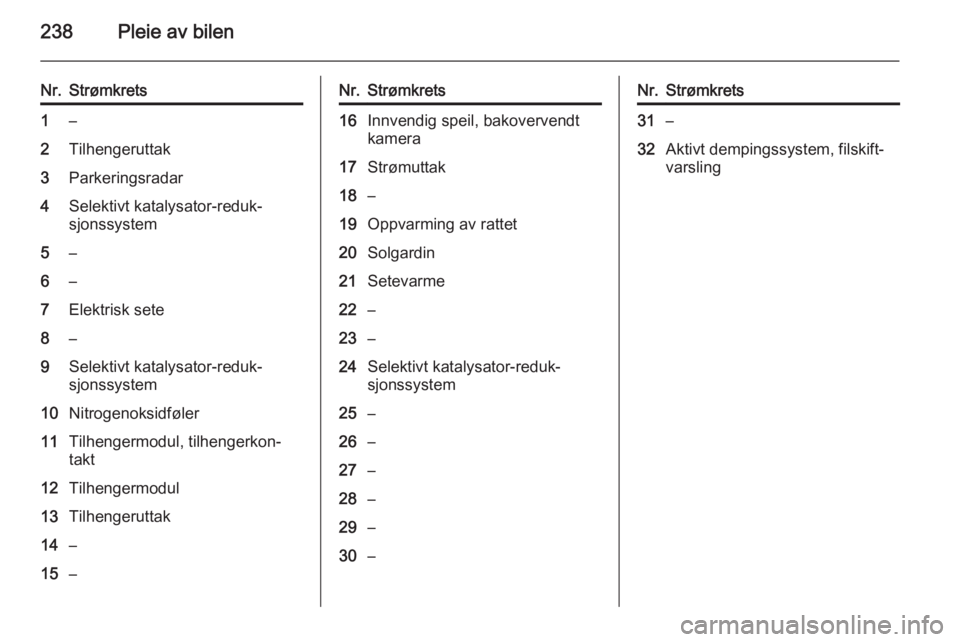

238Pleie av bilen
Nr.Strømkrets1–2Tilhengeruttak3Parkeringsradar4Selektivt katalysator-reduk‐
sjonssystem5–6–7Elektrisk sete8–9Selektivt katalysator-reduk‐
sjonssystem10Nitrogenoksidføler11Tilhengermodul, tilhengerkon‐
takt12Tilhengermodul13Tilhengeruttak14–15–Nr.Strømkrets16Innvendig speil, bakovervendt
kamera17Strømuttak18–19Oppvarming av rattet20Solgardin21Setevarme22–23–24Selektivt katalysator-reduk‐
sjonssystem25–26–27–28–29–30–Nr.Strømkrets31–32Aktivt dempingssystem, filskift‐
varsling
