OPEL ZAFIRA C 2014 Instruksjonsbok

Oppbevaring og transport79
Fest bagasjeromsdekslet med borre‐
låsen.
Montering
Før venstre side av bagasjeromstrek‐
ket inn i utsparingen, trekk frigjørings‐ hendelen oppover og hold den der,
før inn høyre side av bagasjeroms‐
trekket, og lås det på plass.
Bakre oppbevaringsrom‐ deksel
GulvdekkeEn versjon uten tredje seterad, det er
oppbevaringsbokser under gulvdek‐
ket. Du løfter dekket for å åpne, og
folder det opp bak baksetene.
Innvendig beskyttelsesmatte Den innvendige beskyttelsesmattener et dekke og en beskyttelsesfunk‐sjon for lasterommet som skal brukes
når alle eller enkelte seter/seterygger
felles ned.
Når den foldes og utvides, kan matten
brukes på en rekke steder.
Den innvendige beskyttelsesmatten
er tilgjengelig i to versjoner.
■ Standard beskyttelsesmatte dek‐
ker området mellom bakluken og
andre seterad, når tredje rad er full
eller ett sete er felt ned.
■ Fleksible, innvendige
beskyttelsesmatter har dobbel stør‐
relse av standardmatten og er kob‐
let sammen med en glidelås. Den
dekker hele lasterommet, når alle
eller enkelte seter i tredje og andre
rad er foldet ned.Beskyttelsesmatten kan foldes på
lengst i 4 deler (standard) eller 8 deler (Flex-dekke) med en glidelås på mid‐
ten, og kan foldes på tvers i 4 deler.
Nedenfor beskrives noen få eksemp‐
ler på hvordan matten kan brukes.
Før matten foldes og utvides, må alle komponentene fjernes fra sideskin‐
nene og fra festeringene. Festerin‐
gene må stå i oppbevaringsstilling.

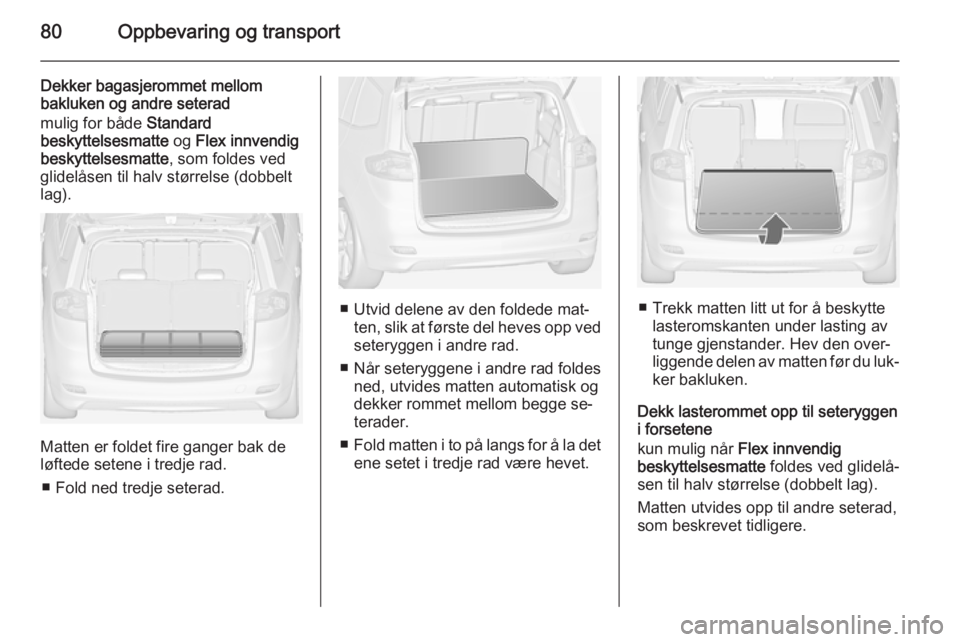

80Oppbevaring og transport
Dekker bagasjerommet mellom
bakluken og andre seterad
mulig for både Standard
beskyttelsesmatte og Flex innvendig
beskyttelsesmatte , som foldes ved
glidelåsen til halv størrelse (dobbelt lag).
Matten er foldet fire ganger bak de
løftede setene i tredje rad.
■ Fold ned tredje seterad.
■ Utvid delene av den foldede mat‐ ten, slik at første del heves opp ved
seteryggen i andre rad.
■ Når seteryggene i andre rad foldes ned, utvides matten automatisk og
dekker rommet mellom begge se‐
terader.
■ Fold matten i to på langs for å la det
ene setet i tredje rad være hevet.■ Trekk matten litt ut for å beskytte lasteromskanten under lasting av
tunge gjenstander. Hev den over‐
liggende delen av matten før du luk‐
ker bakluken.
Dekk lasterommet opp til seteryggen
i forsetene
kun mulig når Flex innvendig
beskyttelsesmatte foldes ved glidelå‐
sen til halv størrelse (dobbelt lag).
Matten utvides opp til andre seterad,
som beskrevet tidligere.

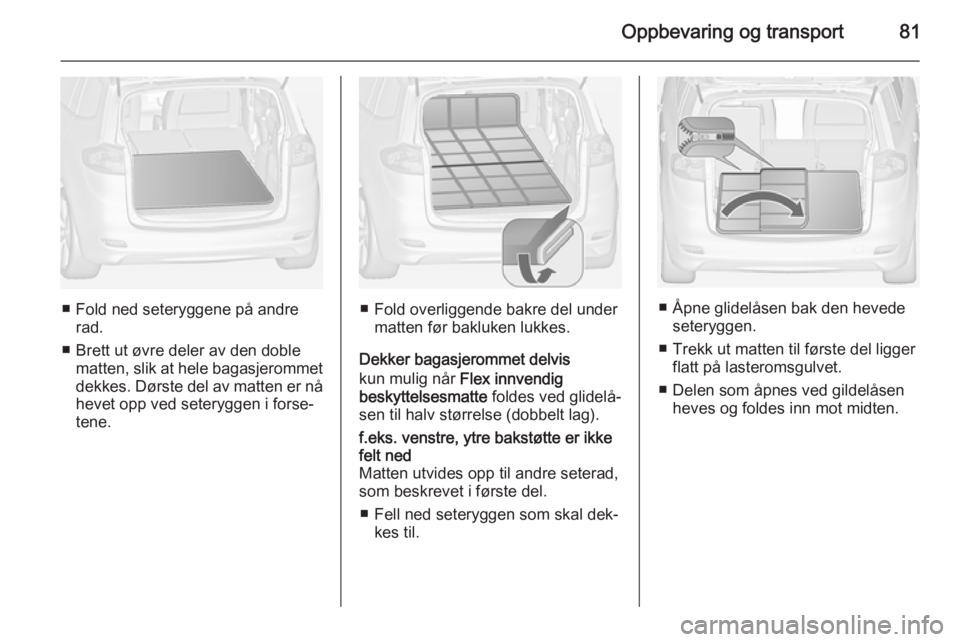

Oppbevaring og transport81
■ Fold ned seteryggene på andrerad.
■ Brett ut øvre deler av den doble matten, slik at hele bagasjerommet
dekkes. Dørste del av matten er nå hevet opp ved seteryggen i forse‐
tene.■ Fold overliggende bakre del under matten før bakluken lukkes.
Dekker bagasjerommet delvis
kun mulig når Flex innvendig
beskyttelsesmatte foldes ved glidelå‐
sen til halv størrelse (dobbelt lag).
f.eks. venstre, ytre bakstøtte er ikke
felt ned
Matten utvides opp til andre seterad,
som beskrevet i første del.
■ Fell ned seteryggen som skal dek‐ kes til.
■ Åpne glidelåsen bak den hevedeseteryggen.
■ Trekk ut matten til første del ligger flatt på lasteromsgulvet.
■ Delen som åpnes ved gildelåsen heves og foldes inn mot midten.

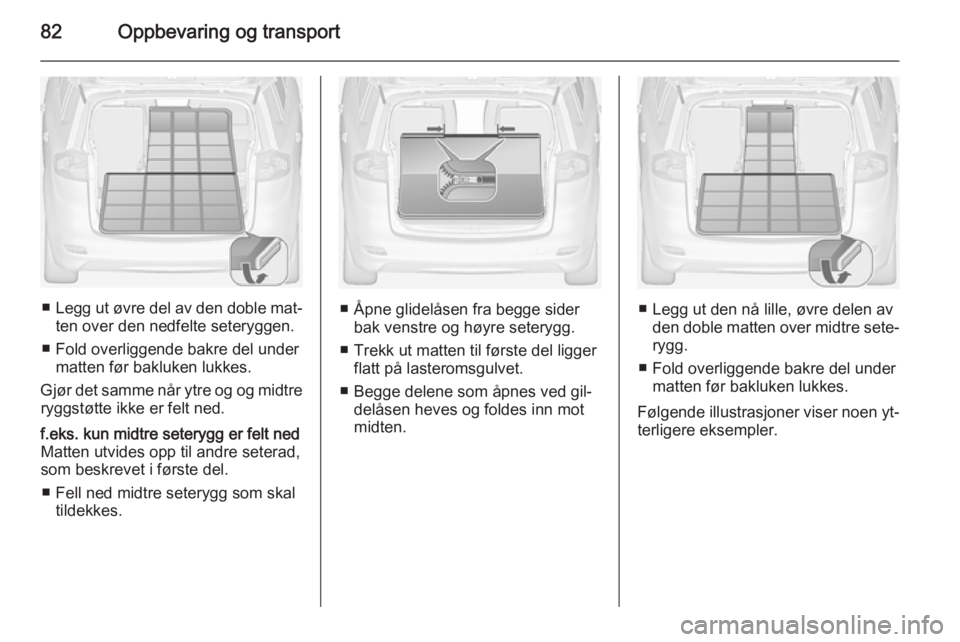

82Oppbevaring og transport
■Legg ut øvre del av den doble mat‐
ten over den nedfelte seteryggen.
■ Fold overliggende bakre del under matten før bakluken lukkes.
Gjør det samme når ytre og og midtre ryggstøtte ikke er felt ned.
f.eks. kun midtre seterygg er felt ned
Matten utvides opp til andre seterad,
som beskrevet i første del.
■ Fell ned midtre seterygg som skal tildekkes.
■ Åpne glidelåsen fra begge siderbak venstre og høyre seterygg.
■ Trekk ut matten til første del ligger flatt på lasteromsgulvet.
■ Begge delene som åpnes ved gil‐ delåsen heves og foldes inn mot
midten.■ Legg ut den nå lille, øvre delen av den doble matten over midtre sete‐
rygg.
■ Fold overliggende bakre del under matten før bakluken lukkes.
Følgende illustrasjoner viser noen yt‐
terligere eksempler.

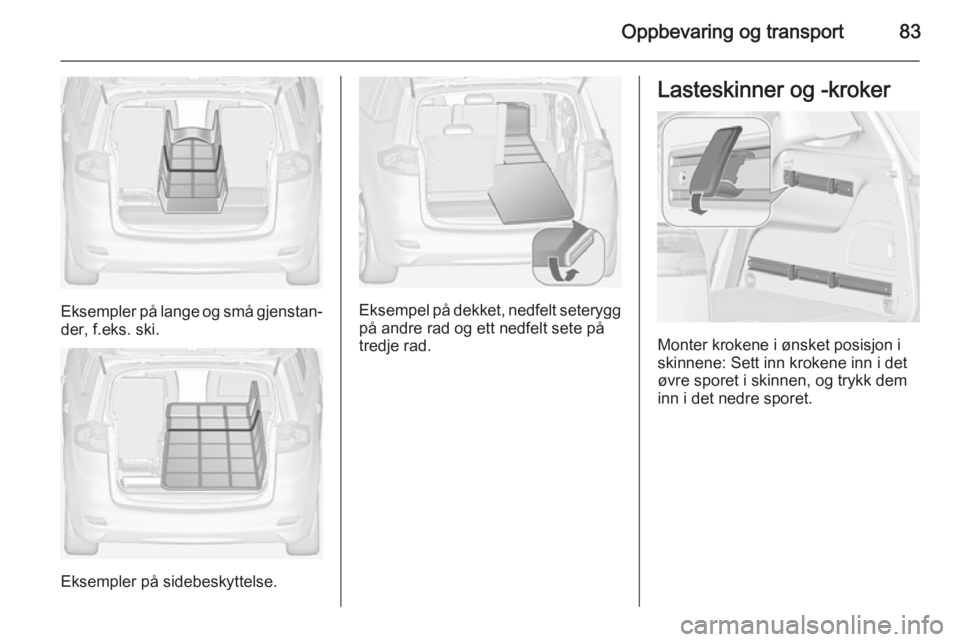

Oppbevaring og transport83
Eksempler på lange og små gjenstan‐
der, f.eks. ski.
Eksempler på sidebeskyttelse.
Eksempel på dekket, nedfelt seterygg
på andre rad og ett nedfelt sete på
tredje rad.
Lasteskinner og -kroker
Monter krokene i ønsket posisjon i
skinnene: Sett inn krokene inn i det øvre sporet i skinnen, og trykk dem
inn i det nedre sporet.

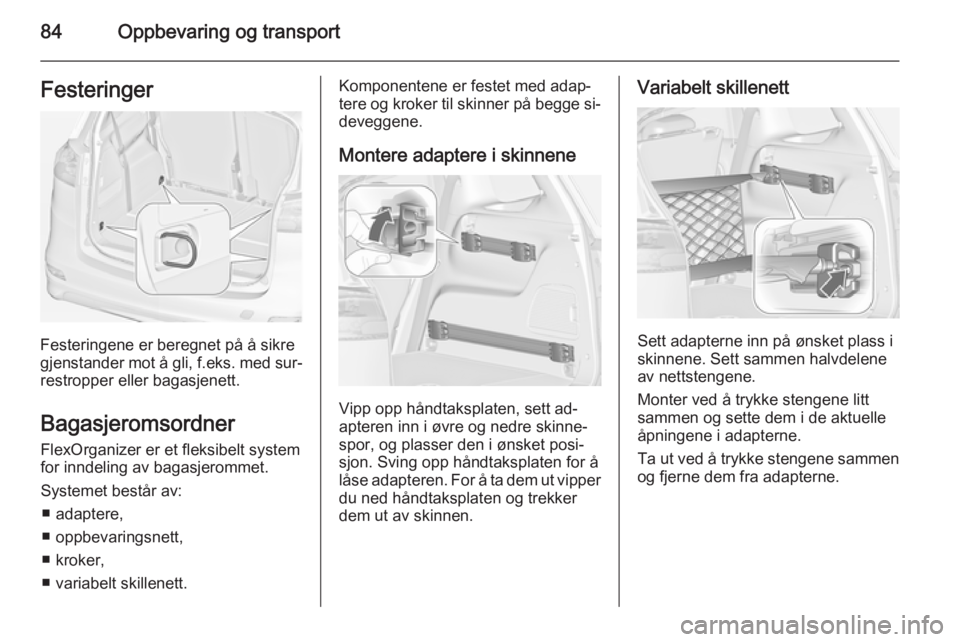

84Oppbevaring og transportFesteringer
Festeringene er beregnet på å sikre
gjenstander mot å gli, f.eks. med sur‐ restropper eller bagasjenett.
Bagasjeromsordner FlexOrganizer er et fleksibelt system
for inndeling av bagasjerommet.
Systemet består av: ■ adaptere,
■ oppbevaringsnett,
■ kroker,
■ variabelt skillenett.
Komponentene er festet med adap‐
tere og kroker til skinner på begge si‐
deveggene.
Montere adaptere i skinnene
Vipp opp håndtaksplaten, sett ad‐
apteren inn i øvre og nedre skinne‐ spor, og plasser den i ønsket posi‐
sjon. Sving opp håndtaksplaten for å
låse adapteren. For å ta dem ut vipper
du ned håndtaksplaten og trekker
dem ut av skinnen.
Variabelt skillenett
Sett adapterne inn på ønsket plass i
skinnene. Sett sammen halvdelene
av nettstengene.
Monter ved å trykke stengene litt sammen og sette dem i de aktuelle
åpningene i adapterne.
Ta ut ved å trykke stengene sammen og fjerne dem fra adapterne.

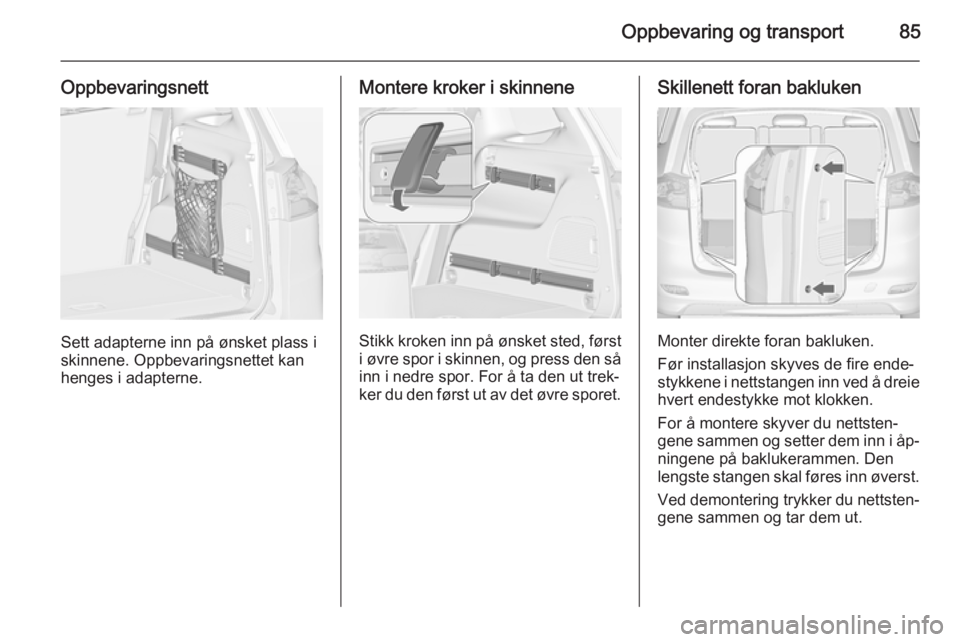

Oppbevaring og transport85
Oppbevaringsnett
Sett adapterne inn på ønsket plass i
skinnene. Oppbevaringsnettet kan
henges i adapterne.
Montere kroker i skinnene
Stikk kroken inn på ønsket sted, først i øvre spor i skinnen, og press den så
inn i nedre spor. For å ta den ut trek‐
ker du den først ut av det øvre sporet.
Skillenett foran bakluken
Monter direkte foran bakluken.
Før installasjon skyves de fire ende‐
stykkene i nettstangen inn ved å dreie hvert endestykke mot klokken.
For å montere skyver du nettsten‐
gene sammen og setter dem inn i åp‐
ningene på baklukerammen. Den
lengste stangen skal føres inn øverst.
Ved demontering trykker du nettsten‐
gene sammen og tar dem ut.

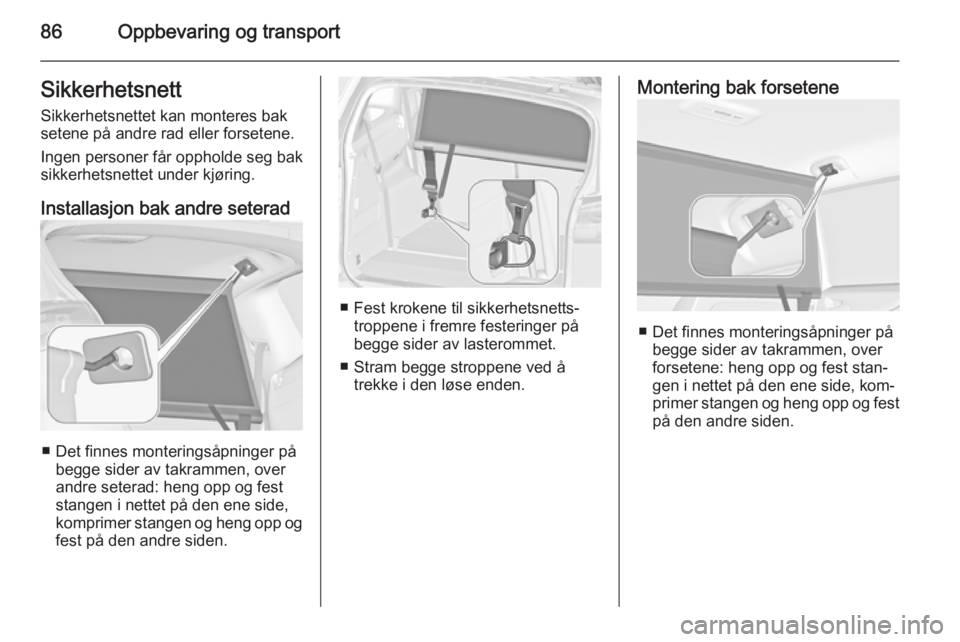

86Oppbevaring og transportSikkerhetsnett
Sikkerhetsnettet kan monteres bak
setene på andre rad eller forsetene.
Ingen personer får oppholde seg bak sikkerhetsnettet under kjøring.
Installasjon bak andre seterad
■ Det finnes monteringsåpninger på begge sider av takrammen, over
andre seterad: heng opp og fest
stangen i nettet på den ene side,
komprimer stangen og heng opp og
fest på den andre siden.
■ Fest krokene til sikkerhetsnetts‐ troppene i fremre festeringer på
begge sider av lasterommet.
■ Stram begge stroppene ved å trekke i den løse enden.
Montering bak forsetene
■ Det finnes monteringsåpninger påbegge sider av takrammen, over
forsetene: heng opp og fest stan‐
gen i nettet på den ene side, kom‐
primer stangen og heng opp og fest
på den andre siden.

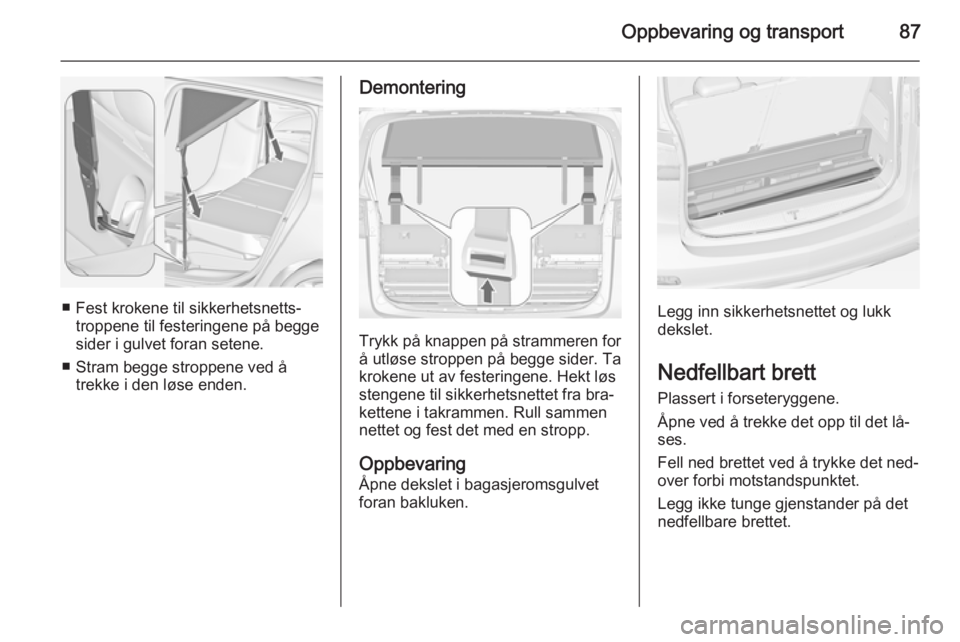

Oppbevaring og transport87
■ Fest krokene til sikkerhetsnetts‐troppene til festeringene på begge
sider i gulvet foran setene.
■ Stram begge stroppene ved å trekke i den løse enden.
Demontering
Trykk på knappen på strammeren for
å utløse stroppen på begge sider. Ta
krokene ut av festeringene. Hekt løs
stengene til sikkerhetsnettet fra bra‐
kettene i takrammen. Rull sammen
nettet og fest det med en stropp.
OppbevaringÅpne dekslet i bagasjeromsgulvetforan bakluken.
Legg inn sikkerhetsnettet og lukk
dekslet.
Nedfellbart brett
Plassert i forseteryggene.
Åpne ved å trekke det opp til det lå‐
ses.
Fell ned brettet ved å trykke det ned‐
over forbi motstandspunktet.
Legg ikke tunge gjenstander på det
nedfellbare brettet.

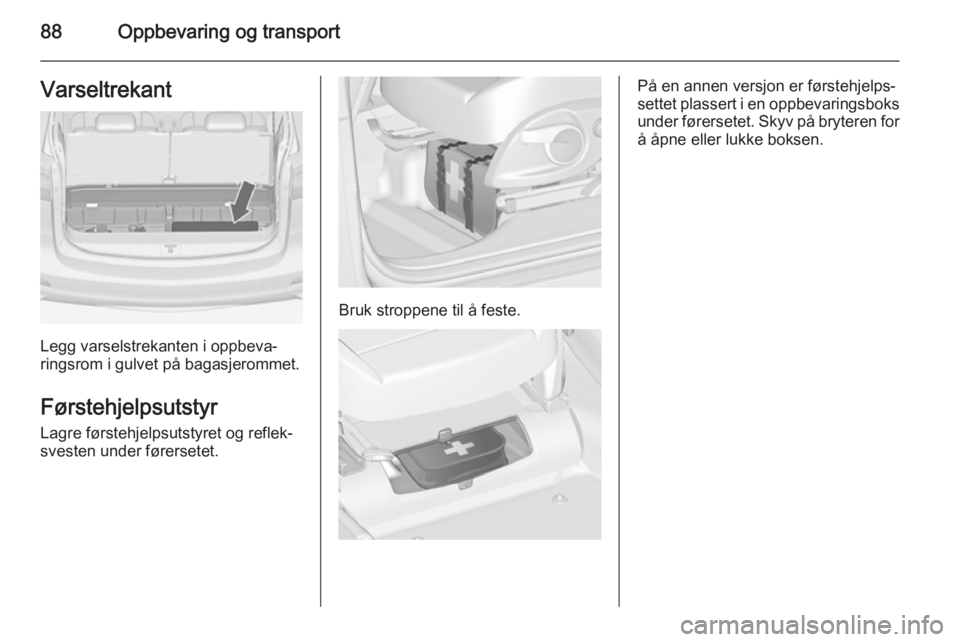

88Oppbevaring og transportVarseltrekant
Legg varselstrekanten i oppbeva‐
ringsrom i gulvet på bagasjerommet.
Førstehjelpsutstyr Lagre førstehjelpsutstyret og reflek‐
svesten under førersetet.
Bruk stroppene til å feste.
På en annen versjon er førstehjelps‐
settet plassert i en oppbevaringsboks under førersetet. Skyv på bryteren for
å åpne eller lukke boksen.
