OPEL ZAFIRA C 2014 Instruksjonsbok

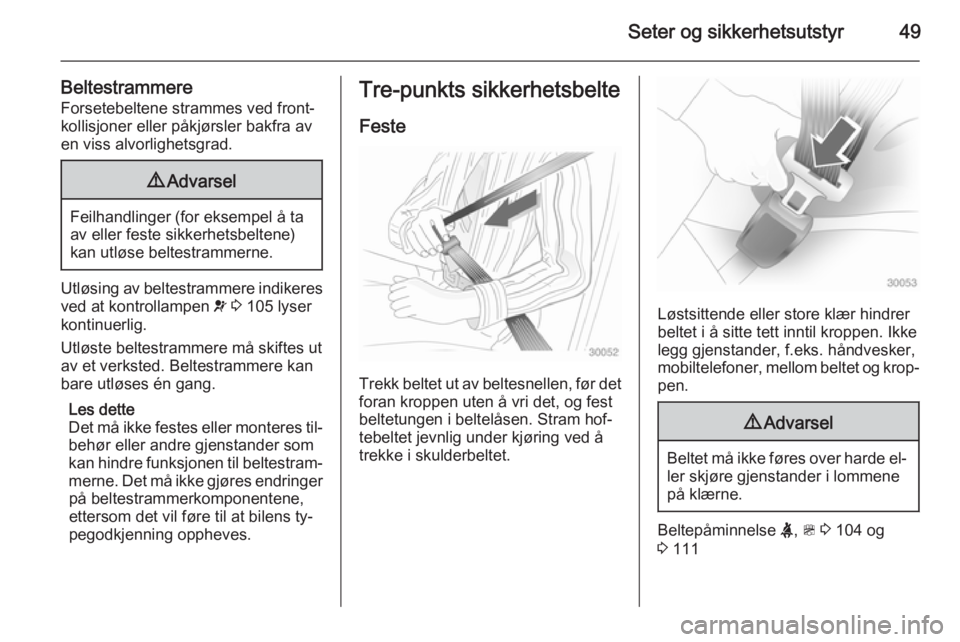

Seter og sikkerhetsutstyr49
BeltestrammereForsetebeltene strammes ved front‐
kollisjoner eller påkjørsler bakfra av
en viss alvorlighetsgrad.9 Advarsel
Feilhandlinger (for eksempel å ta
av eller feste sikkerhetsbeltene) kan utløse beltestrammerne.
Utløsing av beltestrammere indikeres
ved at kontrollampen v 3 105 lyser
kontinuerlig.
Utløste beltestrammere må skiftes ut
av et verksted. Beltestrammere kan
bare utløses én gang.
Les dette
Det må ikke festes eller monteres til‐ behør eller andre gjenstander som
kan hindre funksjonen til beltestram‐
merne. Det må ikke gjøres endringer på beltestrammerkomponentene,
ettersom det vil føre til at bilens ty‐
pegodkjenning oppheves.
Tre-punkts sikkerhetsbelte
Feste
Trekk beltet ut av beltesnellen, før det foran kroppen uten å vri det, og fest
beltetungen i beltelåsen. Stram hof‐
tebeltet jevnlig under kjøring ved å trekke i skulderbeltet.
Løstsittende eller store klær hindrer
beltet i å sitte tett inntil kroppen. Ikke
legg gjenstander, f.eks. håndvesker,
mobiltelefoner, mellom beltet og krop‐
pen.
9 Advarsel
Beltet må ikke føres over harde el‐
ler skjøre gjenstander i lommene
på klærne.
Beltepåminnelse X, > 3 104 og
3 111

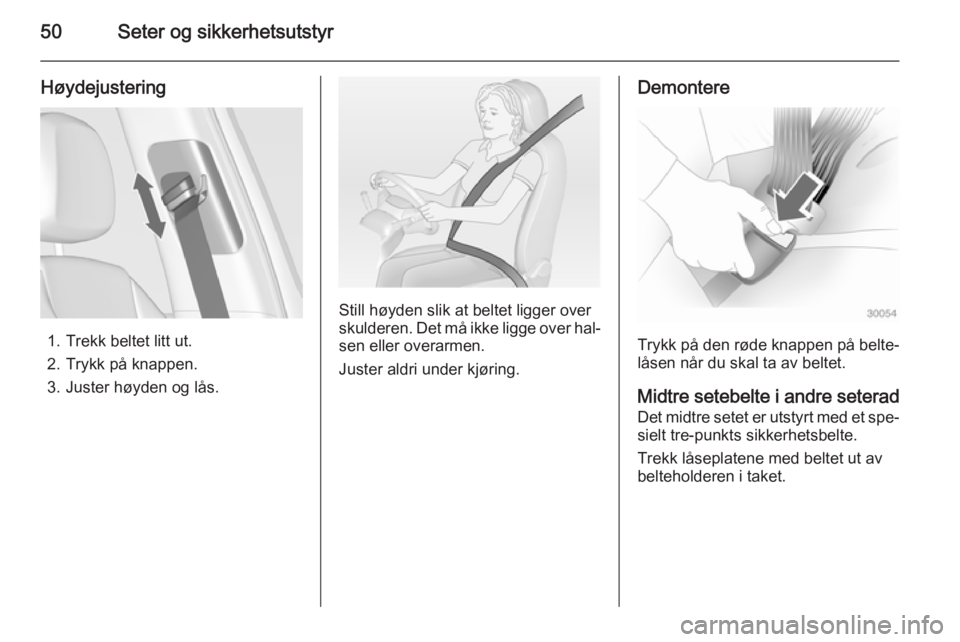

50Seter og sikkerhetsutstyr
Høydejustering
1. Trekk beltet litt ut.
2. Trykk på knappen.
3. Juster høyden og lås.
Still høyden slik at beltet ligger over
skulderen. Det må ikke ligge over hal‐
sen eller overarmen.
Juster aldri under kjøring.
Demontere
Trykk på den røde knappen på belte‐ låsen når du skal ta av beltet.
Midtre setebelte i andre seterad
Det midtre setet er utstyrt med et spe‐ sielt tre-punkts sikkerhetsbelte.
Trekk låseplatene med beltet ut av
belteholderen i taket.

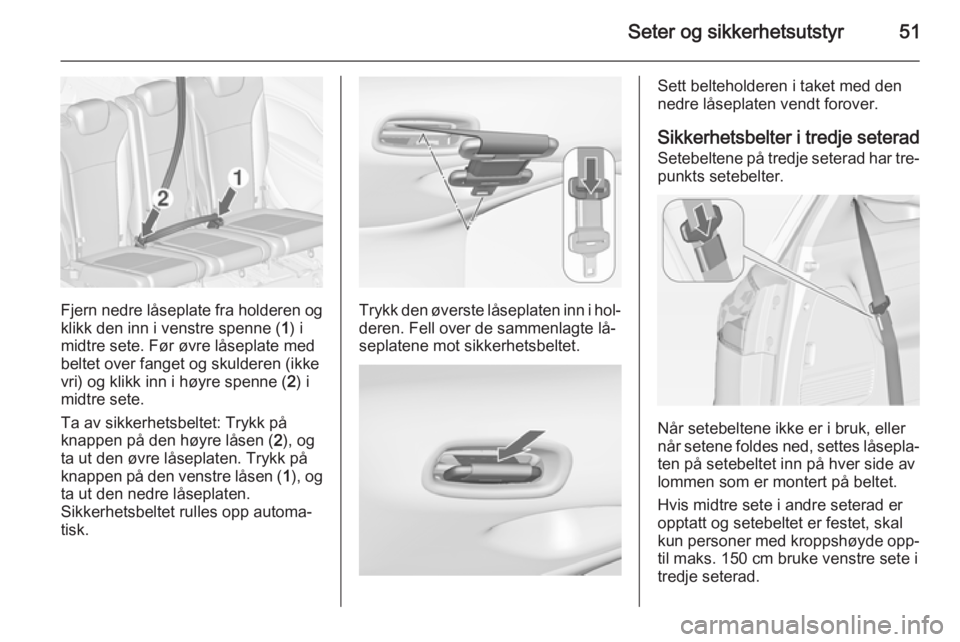

Seter og sikkerhetsutstyr51
Fjern nedre låseplate fra holderen og
klikk den inn i venstre spenne ( 1) i
midtre sete. Før øvre låseplate med beltet over fanget og skulderen (ikke
vri) og klikk inn i høyre spenne ( 2) i
midtre sete.
Ta av sikkerhetsbeltet: Trykk på
knappen på den høyre låsen ( 2), og
ta ut den øvre låseplaten. Trykk på
knappen på den venstre låsen ( 1), og
ta ut den nedre låseplaten.
Sikkerhetsbeltet rulles opp automa‐
tisk.Trykk den øverste låseplaten inn i hol‐ deren. Fell over de sammenlagte lå‐
seplatene mot sikkerhetsbeltet.
Sett belteholderen i taket med den
nedre låseplaten vendt forover.
Sikkerhetsbelter i tredje seterad Setebeltene på tredje seterad har tre‐ punkts setebelter.
Når setebeltene ikke er i bruk, eller
når setene foldes ned, settes låsepla‐ ten på setebeltet inn på hver side avlommen som er montert på beltet.
Hvis midtre sete i andre seterad er
opptatt og setebeltet er festet, skal
kun personer med kroppshøyde opp‐
til maks. 150 cm bruke venstre sete i
tredje seterad.

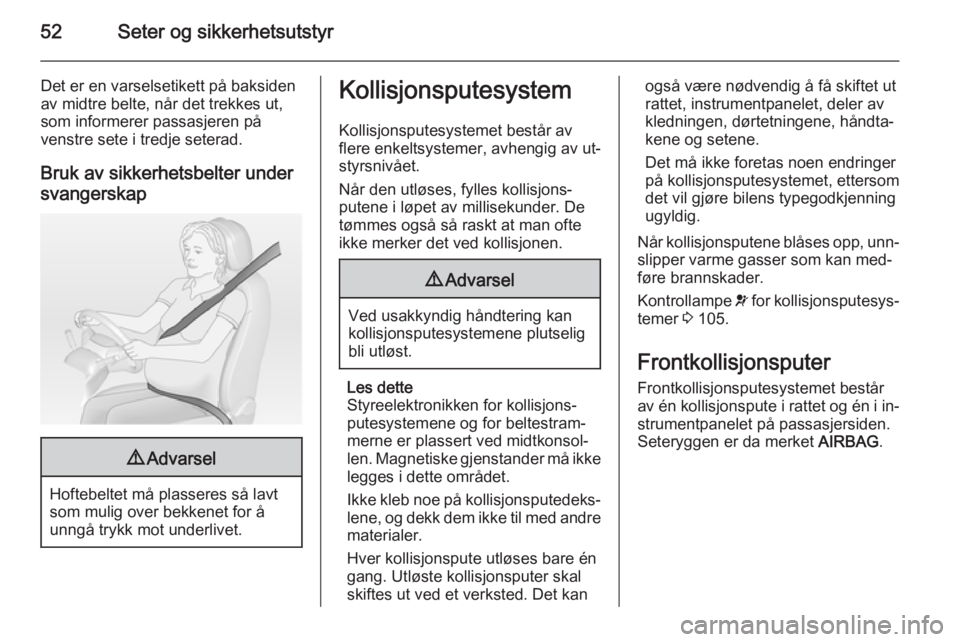

52Seter og sikkerhetsutstyr
Det er en varselsetikett på baksiden
av midtre belte, når det trekkes ut,
som informerer passasjeren på
venstre sete i tredje seterad.
Bruk av sikkerhetsbelter under svangerskap9 Advarsel
Hoftebeltet må plasseres så lavt
som mulig over bekkenet for å
unngå trykk mot underlivet.
Kollisjonsputesystem
Kollisjonsputesystemet består av
flere enkeltsystemer, avhengig av ut‐
styrsnivået.
Når den utløses, fylles kollisjons‐
putene i løpet av millisekunder. De
tømmes også så raskt at man ofte
ikke merker det ved kollisjonen.9 Advarsel
Ved usakkyndig håndtering kan
kollisjonsputesystemene plutselig
bli utløst.
Les dette
Styreelektronikken for kollisjons‐ putesystemene og for beltestram‐
merne er plassert ved midtkonsol‐
len. Magnetiske gjenstander må ikke
legges i dette området.
Ikke kleb noe på kollisjonsputedeks‐
lene, og dekk dem ikke til med andre materialer.
Hver kollisjonspute utløses bare én
gang. Utløste kollisjonsputer skal
skiftes ut ved et verksted. Det kan
også være nødvendig å få skiftet ut
rattet, instrumentpanelet, deler av
kledningen, dørtetningene, håndta‐
kene og setene.
Det må ikke foretas noen endringer
på kollisjonsputesystemet, ettersom
det vil gjøre bilens typegodkjenning
ugyldig.
Når kollisjonsputene blåses opp, unn‐ slipper varme gasser som kan med‐
føre brannskader.
Kontrollampe v for kollisjonsputesys‐
temer 3 105.
Frontkollisjonsputer
Frontkollisjonsputesystemet består
av én kollisjonspute i rattet og én i in‐ strumentpanelet på passasjersiden.
Seteryggen er da merket AIRBAG.

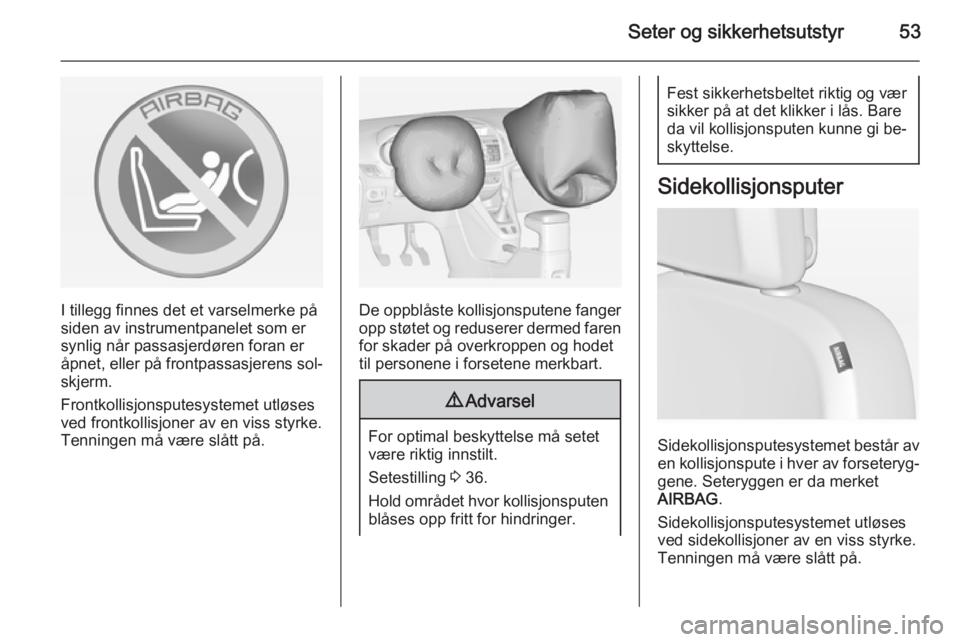

Seter og sikkerhetsutstyr53
I tillegg finnes det et varselmerke på
siden av instrumentpanelet som er
synlig når passasjerdøren foran er
åpnet, eller på frontpassasjerens sol‐
skjerm.
Frontkollisjonsputesystemet utløses ved frontkollisjoner av en viss styrke.
Tenningen må være slått på.De oppblåste kollisjonsputene fanger opp støtet og reduserer dermed faren
for skader på overkroppen og hodet
til personene i forsetene merkbart.
9 Advarsel
For optimal beskyttelse må setet
være riktig innstilt.
Setestilling 3 36.
Hold området hvor kollisjonsputen blåses opp fritt for hindringer.
Fest sikkerhetsbeltet riktig og vær
sikker på at det klikker i lås. Bare
da vil kollisjonsputen kunne gi be‐ skyttelse.
Sidekollisjonsputer
Sidekollisjonsputesystemet består av
en kollisjonspute i hver av forseteryg‐ gene. Seteryggen er da merket
AIRBAG .
Sidekollisjonsputesystemet utløses
ved sidekollisjoner av en viss styrke.
Tenningen må være slått på.

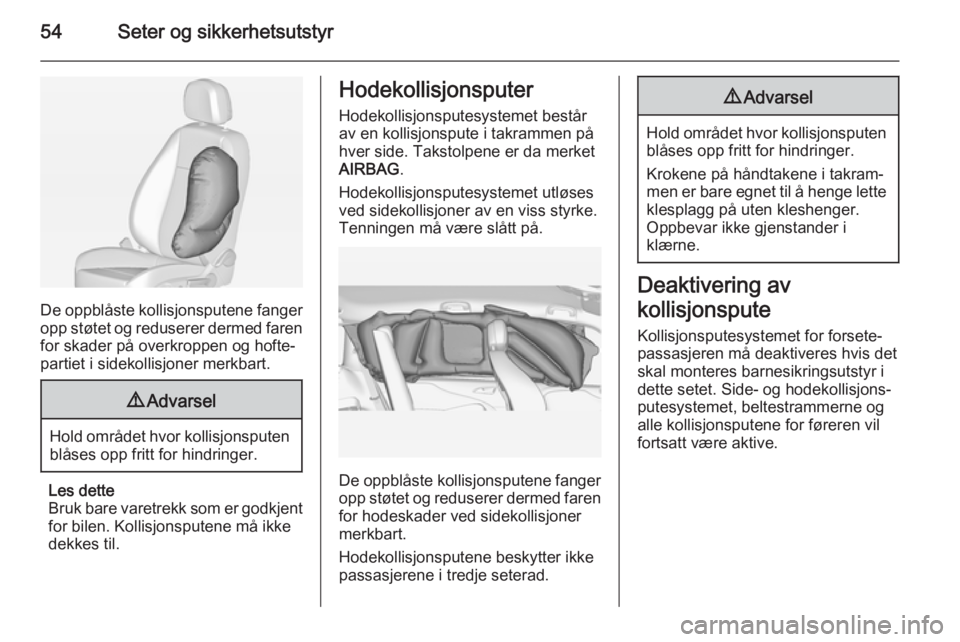

54Seter og sikkerhetsutstyr
De oppblåste kollisjonsputene fangeropp støtet og reduserer dermed faren
for skader på overkroppen og hofte‐
partiet i sidekollisjoner merkbart.
9 Advarsel
Hold området hvor kollisjonsputen
blåses opp fritt for hindringer.
Les dette
Bruk bare varetrekk som er godkjent for bilen. Kollisjonsputene må ikke
dekkes til.
Hodekollisjonsputer
Hodekollisjonsputesystemet består
av en kollisjonspute i takrammen på
hver side. Takstolpene er da merket AIRBAG .
Hodekollisjonsputesystemet utløses
ved sidekollisjoner av en viss styrke.
Tenningen må være slått på.
De oppblåste kollisjonsputene fanger opp støtet og reduserer dermed faren
for hodeskader ved sidekollisjoner
merkbart.
Hodekollisjonsputene beskytter ikke
passasjerene i tredje seterad.
9 Advarsel
Hold området hvor kollisjonsputen
blåses opp fritt for hindringer.
Krokene på håndtakene i takram‐
men er bare egnet til å henge lette
klesplagg på uten kleshenger.
Oppbevar ikke gjenstander i
klærne.
Deaktivering av
kollisjonspute
Kollisjonsputesystemet for forsete‐
passasjeren må deaktiveres hvis det skal monteres barnesikringsutstyr i
dette setet. Side- og hodekollisjons‐
putesystemet, beltestrammerne og
alle kollisjonsputene for føreren vil fortsatt være aktive.

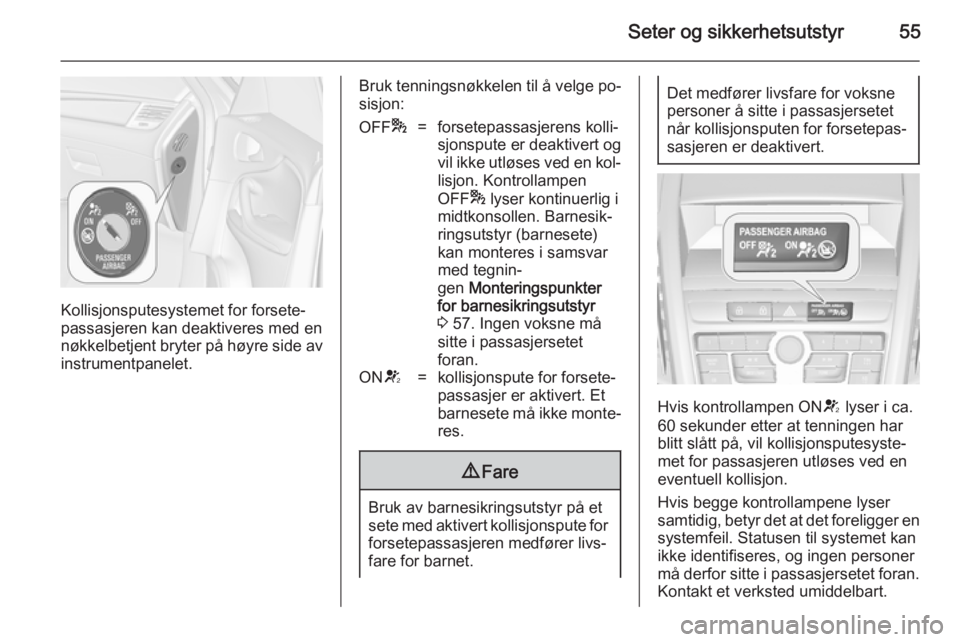

Seter og sikkerhetsutstyr55
Kollisjonsputesystemet for forsete‐
passasjeren kan deaktiveres med en
nøkkelbetjent bryter på høyre side av
instrumentpanelet.
Bruk tenningsnøkkelen til å velge po‐
sisjon:OFF *=forsetepassasjerens kolli‐
sjonspute er deaktivert og
vil ikke utløses ved en kol‐ lisjon. Kontrollampen
OFF * lyser kontinuerlig i
midtkonsollen. Barnesik‐
ringsutstyr (barnesete)
kan monteres i samsvar
med tegnin‐
gen Monteringspunkter
for barnesikringsutstyr
3 57. Ingen voksne må
sitte i passasjersetet
foran.ON V=kollisjonspute for forsete‐
passasjer er aktivert. Et
barnesete må ikke monte‐
res.9 Fare
Bruk av barnesikringsutstyr på et
sete med aktivert kollisjonspute for forsetepassasjeren medfører livs‐
fare for barnet.
Det medfører livsfare for voksne
personer å sitte i passasjersetet når kollisjonsputen for forsetepas‐
sasjeren er deaktivert.
Hvis kontrollampen ON V lyser i ca.
60 sekunder etter at tenningen har
blitt slått på, vil kollisjonsputesyste‐
met for passasjeren utløses ved en
eventuell kollisjon.
Hvis begge kontrollampene lyser
samtidig, betyr det at det foreligger en
systemfeil. Statusen til systemet kan
ikke identifiseres, og ingen personer
må derfor sitte i passasjersetet foran. Kontakt et verksted umiddelbart.

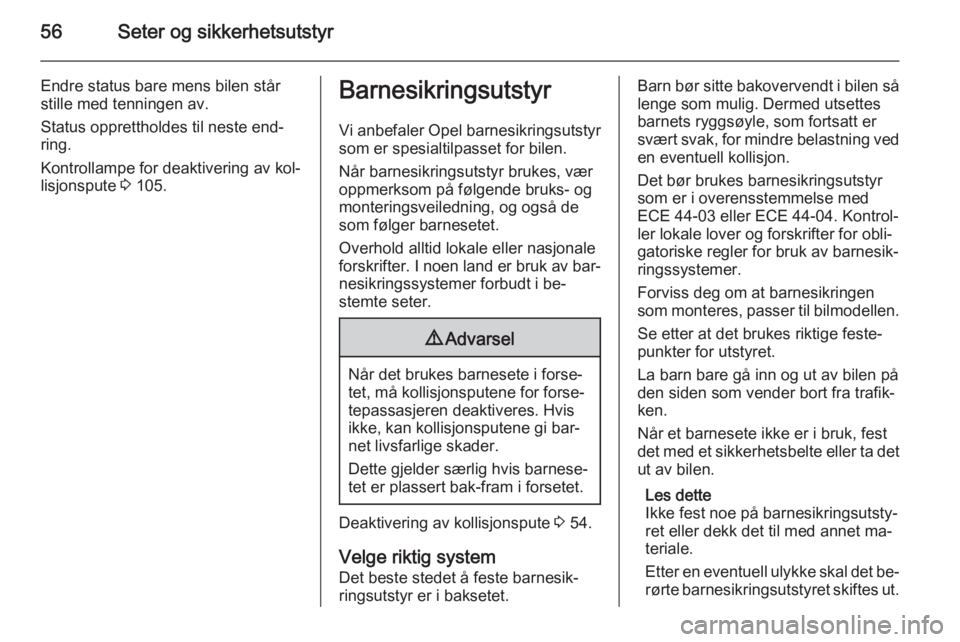

56Seter og sikkerhetsutstyr
Endre status bare mens bilen står
stille med tenningen av.
Status opprettholdes til neste end‐
ring.
Kontrollampe for deaktivering av kol‐
lisjonspute 3 105.Barnesikringsutstyr
Vi anbefaler Opel barnesikringsutstyr
som er spesialtilpasset for bilen.
Når barnesikringsutstyr brukes, vær
oppmerksom på følgende bruks- og
monteringsveiledning, og også de
som følger barnesetet.
Overhold alltid lokale eller nasjonale
forskrifter. I noen land er bruk av bar‐ nesikringssystemer forbudt i be‐
stemte seter.9 Advarsel
Når det brukes barnesete i forse‐
tet, må kollisjonsputene for forse‐
tepassasjeren deaktiveres. Hvis ikke, kan kollisjonsputene gi bar‐
net livsfarlige skader.
Dette gjelder særlig hvis barnese‐
tet er plassert bak-fram i forsetet.
Deaktivering av kollisjonspute 3 54.
Velge riktig system Det beste stedet å feste barnesik‐
ringsutstyr er i baksetet.
Barn bør sitte bakovervendt i bilen så
lenge som mulig. Dermed utsettes
barnets ryggsøyle, som fortsatt er svært svak, for mindre belastning ved en eventuell kollisjon.
Det bør brukes barnesikringsutstyr
som er i overensstemmelse med
ECE 44-03 eller ECE 44-04. Kontrol‐
ler lokale lover og forskrifter for obli‐
gatoriske regler for bruk av barnesik‐
ringssystemer.
Forviss deg om at barnesikringen
som monteres, passer til bilmodellen.
Se etter at det brukes riktige feste‐
punkter for utstyret.
La barn bare gå inn og ut av bilen på
den siden som vender bort fra trafik‐
ken.
Når et barnesete ikke er i bruk, fest
det med et sikkerhetsbelte eller ta det
ut av bilen.
Les dette
Ikke fest noe på barnesikringsutsty‐
ret eller dekk det til med annet ma‐
teriale.
Etter en eventuell ulykke skal det be‐
rørte barnesikringsutstyret skiftes ut.

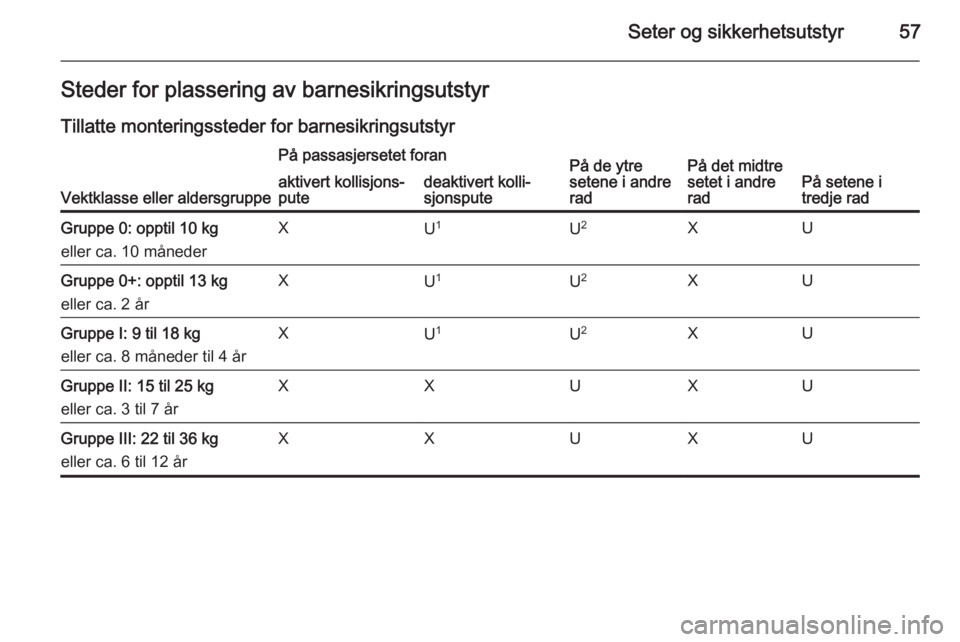

Seter og sikkerhetsutstyr57Steder for plassering av barnesikringsutstyr
Tillatte monteringssteder for barnesikringsutstyr
Vektklasse eller aldersgruppe
På passasjersetet foranPå de ytre
setene i andre
radPå det midtre
setet i andre
radPå setene i
tredje rad
aktivert kollisjons‐
putedeaktivert kolli‐
sjonsputeGruppe 0: opptil 10 kg
eller ca. 10 månederXU 1U2XUGruppe 0+: opptil 13 kg
eller ca. 2 årXU 1U2XUGruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 årXU 1U2XUGruppe II: 15 til 25 kg
eller ca. 3 til 7 årXXUXUGruppe III: 22 til 36 kg
eller ca. 6 til 12 årXXUXU

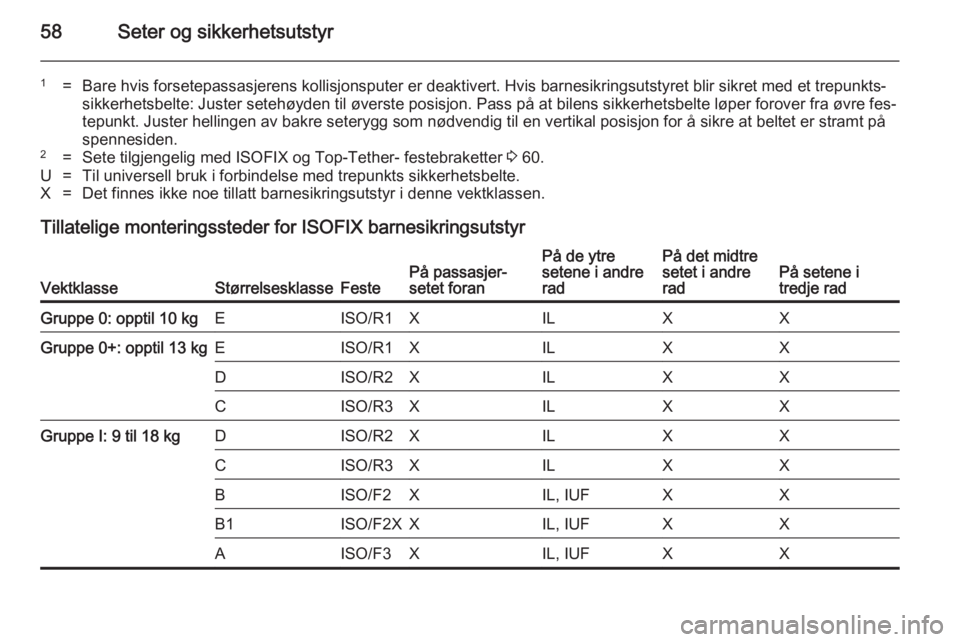

58Seter og sikkerhetsutstyr
1=Bare hvis forsetepassasjerens kollisjonsputer er deaktivert. Hvis barnesikringsutstyret blir sikret med et trepunkts‐
sikkerhetsbelte: Juster setehøyden til øverste posisjon. Pass på at bilens sikkerhetsbelte løper forover fra øvre fes‐ tepunkt. Juster hellingen av bakre seterygg som nødvendig til en vertikal posisjon for å sikre at beltet er stramt på
spennesiden.2=Sete tilgjengelig med ISOFIX og Top-Tether- festebraketter 3 60.U=Til universell bruk i forbindelse med trepunkts sikkerhetsbelte.X=Det finnes ikke noe tillatt barnesikringsutstyr i denne vektklassen.
Tillatelige monteringssteder for ISOFIX barnesikringsutstyr
VektklasseStørrelsesklasseFestePå passasjer‐
setet foranPå de ytre
setene i andre
radPå det midtre
setet i andre
radPå setene i
tredje radGruppe 0: opptil 10 kgEISO/R1XILXXGruppe 0+: opptil 13 kgEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXGruppe I: 9 til 18 kgDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXX
