OPEL ZAFIRA C 2014 Instruksjonsbok

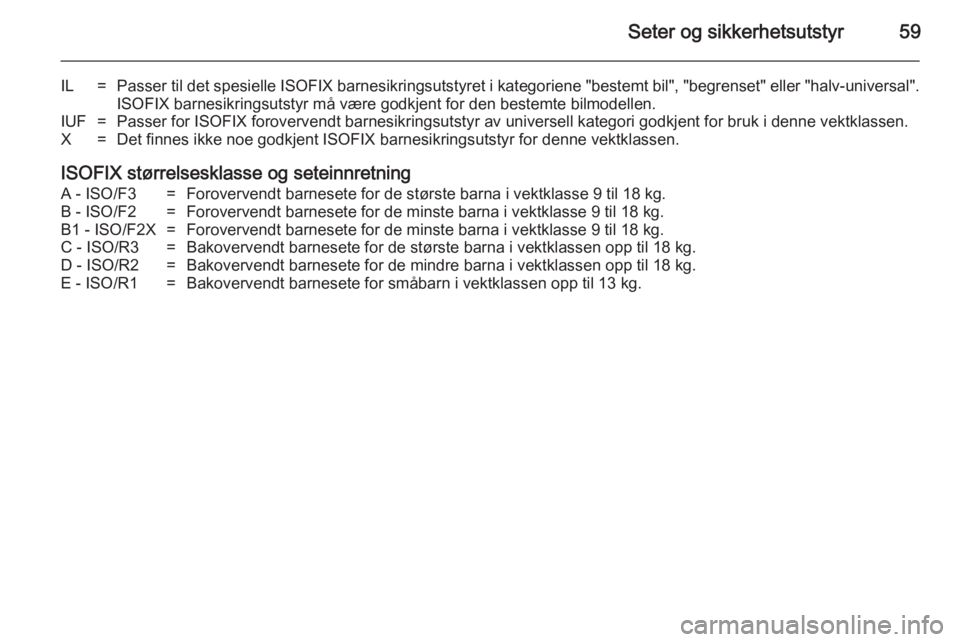

Seter og sikkerhetsutstyr59
IL=Passer til det spesielle ISOFIX barnesikringsutstyret i kategoriene "bestemt bil", "begrenset" eller "halv-universal".
ISOFIX barnesikringsutstyr må være godkjent for den bestemte bilmodellen.IUF=Passer for ISOFIX forovervendt barnesikringsutstyr av universell kategori godkjent for bruk i denne vektklassen.X=Det finnes ikke noe godkjent ISOFIX barnesikringsutstyr for denne vektklassen.
ISOFIX størrelsesklasse og seteinnretning
A - ISO/F3=Forovervendt barnesete for de største barna i vektklasse 9 til 18 kg.B - ISO/F2=Forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.B1 - ISO/F2X=Forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.C - ISO/R3=Bakovervendt barnesete for de største barna i vektklassen opp til 18 kg.D - ISO/R2=Bakovervendt barnesete for de mindre barna i vektklassen opp til 18 kg.E - ISO/R1=Bakovervendt barnesete for småbarn i vektklassen opp til 13 kg.

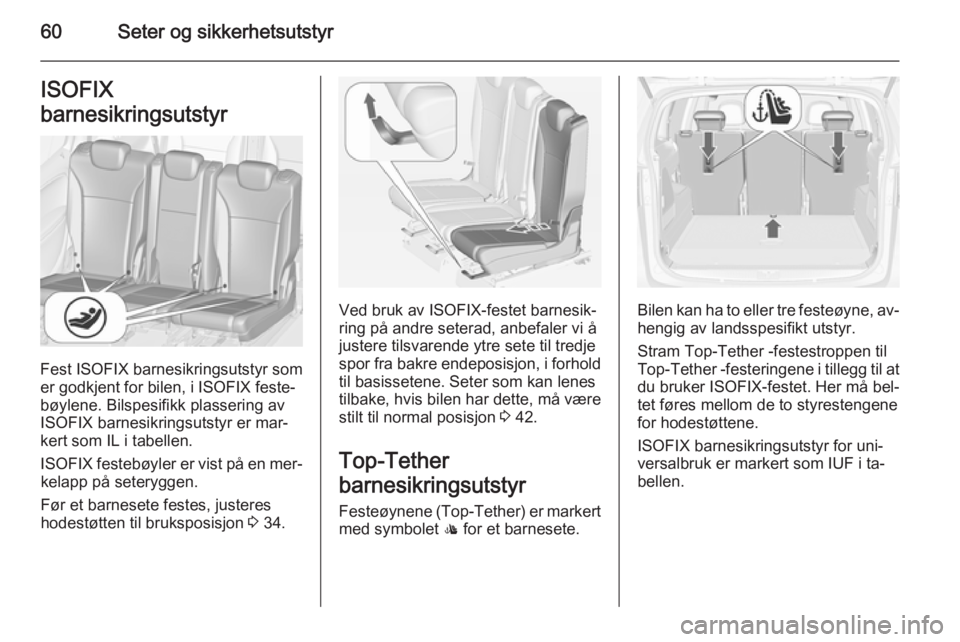

60Seter og sikkerhetsutstyrISOFIX
barnesikringsutstyr
Fest ISOFIX barnesikringsutstyr som
er godkjent for bilen, i ISOFIX feste‐
bøylene. Bilspesifikk plassering av
ISOFIX barnesikringsutstyr er mar‐
kert som IL i tabellen.
ISOFIX festebøyler er vist på en mer‐
kelapp på seteryggen.
Før et barnesete festes, justeres
hodestøtten til bruksposisjon 3 34.
Ved bruk av ISOFIX-festet barnesik‐
ring på andre seterad, anbefaler vi å
justere tilsvarende ytre sete til tredje
spor fra bakre endeposisjon, i forhold
til basissetene. Seter som kan lenes
tilbake, hvis bilen har dette, må være
stilt til normal posisjon 3 42.
Top-Tether
barnesikringsutstyr
Festeøynene ( Top-Tether) er markert
med symbolet : for et barnesete.Bilen kan ha to eller tre festeøyne, av‐
hengig av landsspesifikt utstyr.
Stram Top-Tether -festestroppen til
Top-Tether -festeringene i tillegg til at
du bruker ISOFIX-festet. Her må bel‐
tet føres mellom de to styrestengene
for hodestøttene.
ISOFIX barnesikringsutstyr for uni‐ versalbruk er markert som IUF i ta‐
bellen.

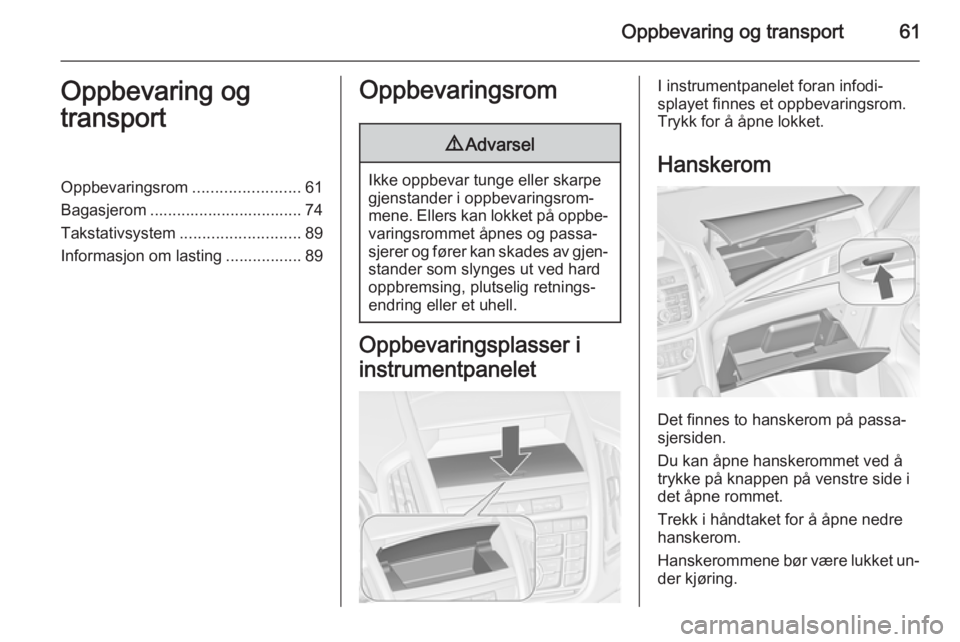

Oppbevaring og transport61Oppbevaring og
transportOppbevaringsrom ........................61
Bagasjerom .................................. 74
Takstativsystem ........................... 89
Informasjon om lasting ................. 89Oppbevaringsrom9 Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan lokket på oppbe‐ varingsrommet åpnes og passa‐
sjerer og fører kan skades av gjen‐
stander som slynges ut ved hard oppbremsing, plutselig retnings‐
endring eller et uhell.
Oppbevaringsplasser i
instrumentpanelet
I instrumentpanelet foran infodi‐
splayet finnes et oppbevaringsrom.
Trykk for å åpne lokket.
Hanskerom
Det finnes to hanskerom på passa‐
sjersiden.
Du kan åpne hanskerommet ved å
trykke på knappen på venstre side i
det åpne rommet.
Trekk i håndtaket for å åpne nedre
hanskerom.
Hanskerommene bør være lukket un‐ der kjøring.

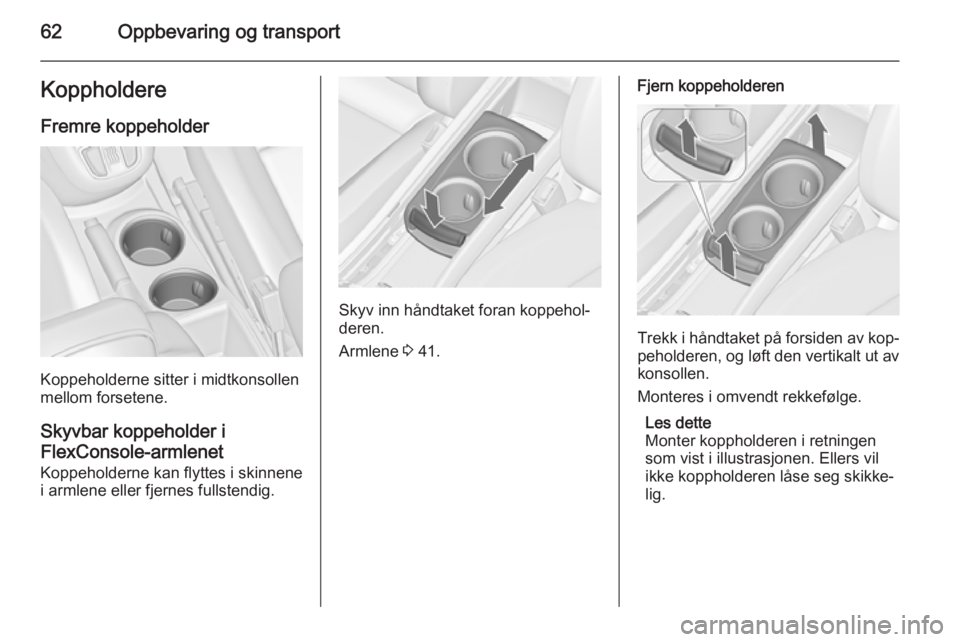

62Oppbevaring og transportKoppholdere
Fremre koppeholder
Koppeholderne sitter i midtkonsollen
mellom forsetene.
Skyvbar koppeholder i FlexConsole-armlenet
Koppeholderne kan flyttes i skinnene
i armlene eller fjernes fullstendig.
Skyv inn håndtaket foran koppehol‐
deren.
Armlene 3 41.
Fjern koppeholderen
Trekk i håndtaket på forsiden av kop‐
peholderen, og løft den vertikalt ut av
konsollen.
Monteres i omvendt rekkefølge.
Les dette
Monter koppholderen i retningen
som vist i illustrasjonen. Ellers vil
ikke koppholderen låse seg skikke‐
lig.

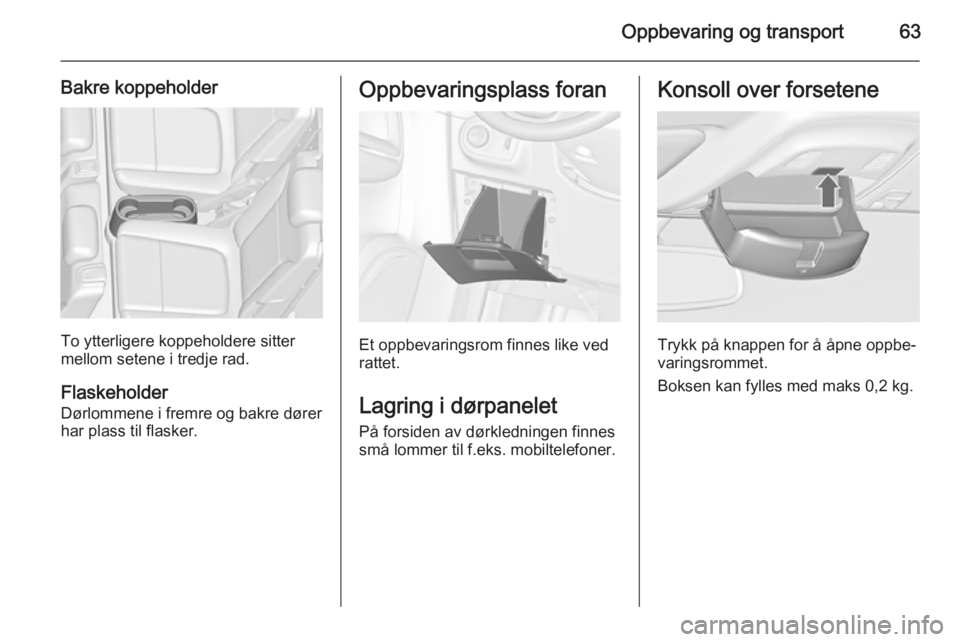

Oppbevaring og transport63
Bakre koppeholder
To ytterligere koppeholdere sitter
mellom setene i tredje rad.
Flaskeholder
Dørlommene i fremre og bakre dører
har plass til flasker.
Oppbevaringsplass foran
Et oppbevaringsrom finnes like ved
rattet.
Lagring i dørpanelet På forsiden av dørkledningen finnes
små lommer til f.eks. mobiltelefoner.
Konsoll over forsetene
Trykk på knappen for å åpne oppbe‐
varingsrommet.
Boksen kan fylles med maks 0,2 kg.

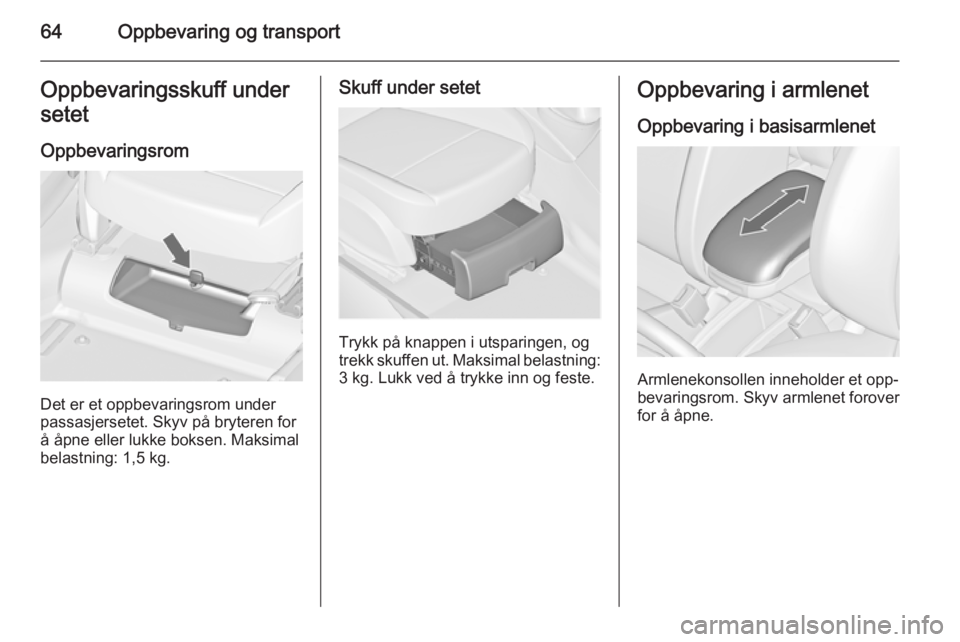

64Oppbevaring og transportOppbevaringsskuff under
setet
Oppbevaringsrom
Det er et oppbevaringsrom under
passasjersetet. Skyv på bryteren for å åpne eller lukke boksen. Maksimal
belastning: 1,5 kg.
Skuff under setet
Trykk på knappen i utsparingen, og
trekk skuffen ut. Maksimal belastning: 3 kg. Lukk ved å trykke inn og feste.
Oppbevaring i armlenet
Oppbevaring i basisarmlenet
Armlenekonsollen inneholder et opp‐
bevaringsrom. Skyv armlenet forover for å åpne.

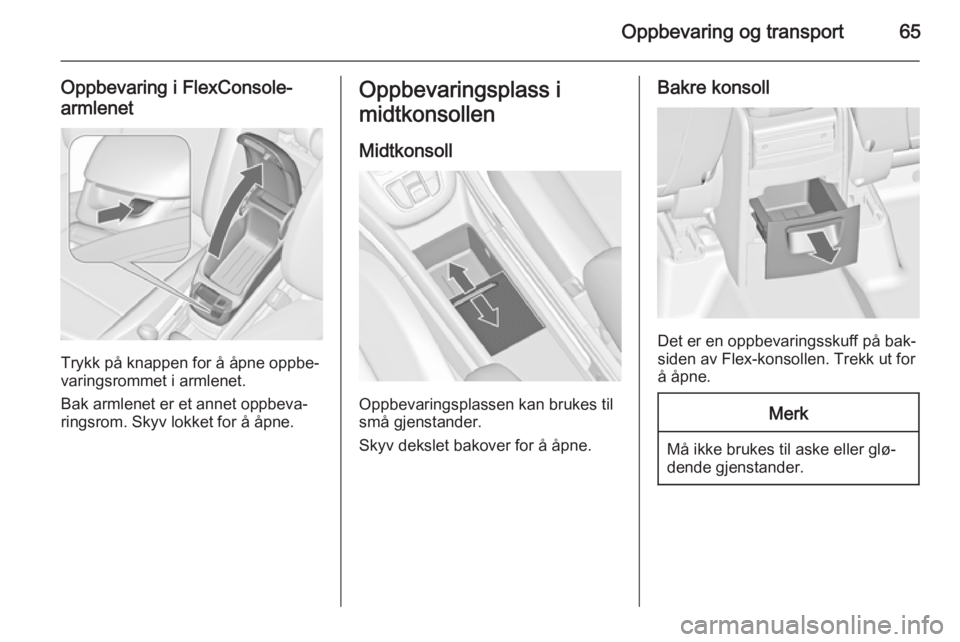

Oppbevaring og transport65
Oppbevaring i FlexConsole-
armlenet
Trykk på knappen for å åpne oppbe‐
varingsrommet i armlenet.
Bak armlenet er et annet oppbeva‐
ringsrom. Skyv lokket for å åpne.
Oppbevaringsplass i
midtkonsollen
Midtkonsoll
Oppbevaringsplassen kan brukes til
små gjenstander.
Skyv dekslet bakover for å åpne.
Bakre konsoll
Det er en oppbevaringsskuff på bak‐
siden av Flex-konsollen. Trekk ut for
å åpne.
Merk
Må ikke brukes til aske eller glø‐
dende gjenstander.

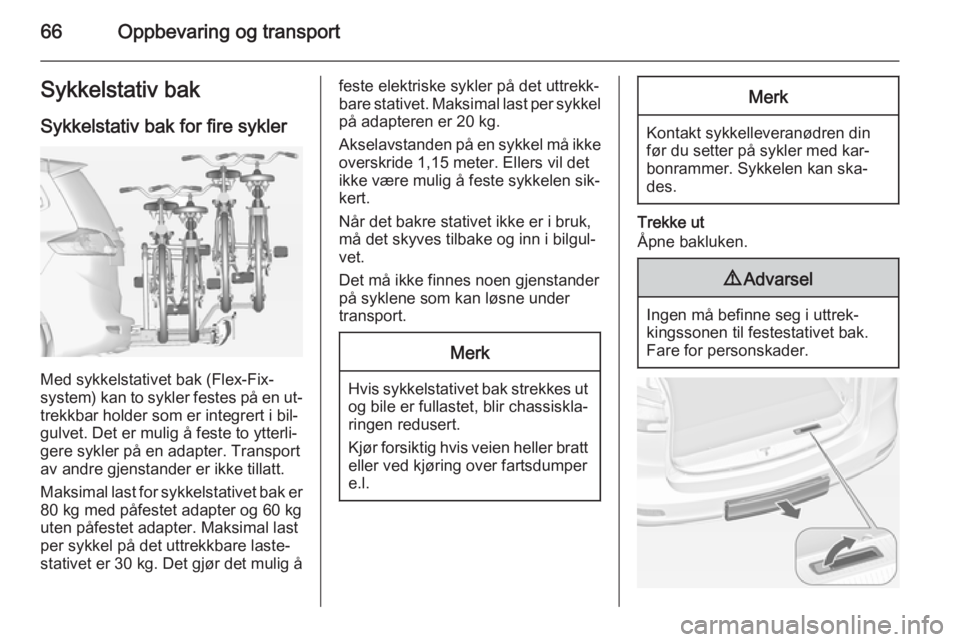

66Oppbevaring og transportSykkelstativ bak
Sykkelstativ bak for fire sykler
Med sykkelstativet bak (Flex-Fix-
system ) kan to sykler festes på en ut‐
trekkbar holder som er integrert i bil‐
gulvet. Det er mulig å feste to ytterli‐
gere sykler på en adapter. Transport
av andre gjenstander er ikke tillatt.
Maksimal last for sykkelstativet bak er 80 kg med påfestet adapter og 60 kguten påfestet adapter. Maksimal last
per sykkel på det uttrekkbare laste‐
stativet er 30 kg. Det gjør det mulig å
feste elektriske sykler på det uttrekk‐
bare stativet. Maksimal last per sykkel på adapteren er 20 kg.
Akselavstanden på en sykkel må ikke overskride 1,15 meter. Ellers vil det
ikke være mulig å feste sykkelen sik‐
kert.
Når det bakre stativet ikke er i bruk,
må det skyves tilbake og inn i bilgul‐
vet.
Det må ikke finnes noen gjenstander
på syklene som kan løsne under
transport.Merk
Hvis sykkelstativet bak strekkes ut og bile er fullastet, blir chassiskla‐
ringen redusert.
Kjør forsiktig hvis veien heller bratt
eller ved kjøring over fartsdumper
e.l.
Merk
Kontakt sykkelleveranødren din
før du setter på sykler med kar‐
bonrammer. Sykkelen kan ska‐
des.
Trekke ut
Åpne bakluken.
9 Advarsel
Ingen må befinne seg i uttrek‐
kingssonen til festestativet bak.
Fare for personskader.

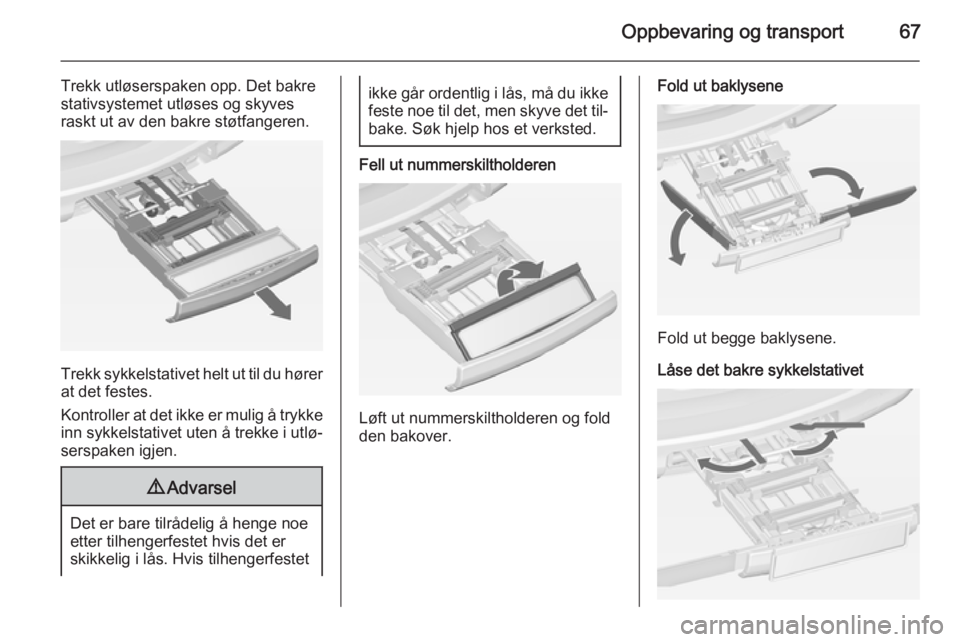

Oppbevaring og transport67
Trekk utløserspaken opp. Det bakre
stativsystemet utløses og skyves
raskt ut av den bakre støtfangeren.
Trekk sykkelstativet helt ut til du hører
at det festes.
Kontroller at det ikke er mulig å trykke
inn sykkelstativet uten å trekke i utlø‐ serspaken igjen.
9 Advarsel
Det er bare tilrådelig å henge noe
etter tilhengerfestet hvis det er
skikkelig i lås. Hvis tilhengerfestet
ikke går ordentlig i lås, må du ikke feste noe til det, men skyve det til‐
bake. Søk hjelp hos et verksted.
Fell ut nummerskiltholderen
Løft ut nummerskiltholderen og fold
den bakover.
Fold ut baklysene
Fold ut begge baklysene.
Låse det bakre sykkelstativet

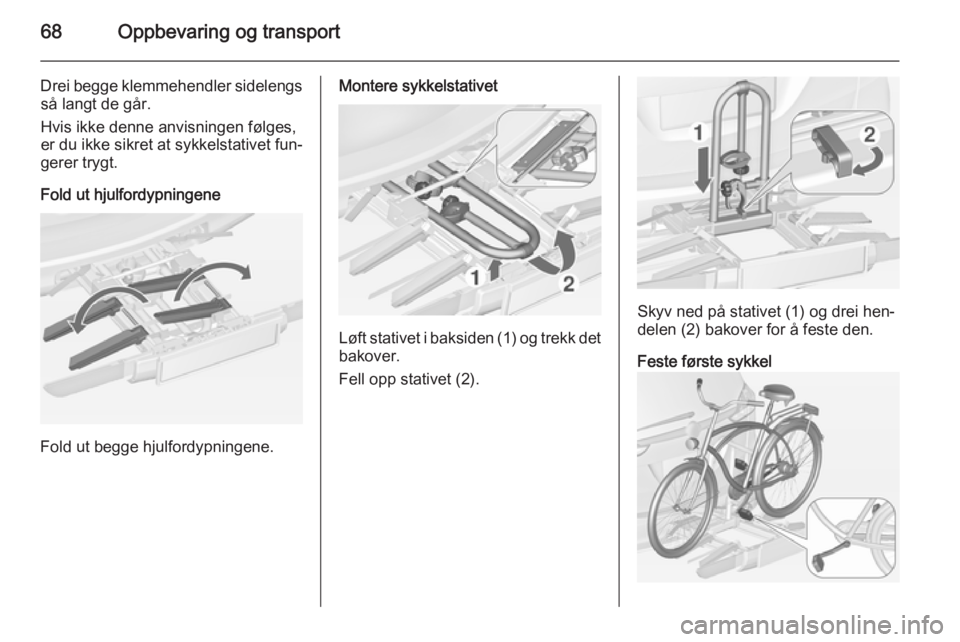

68Oppbevaring og transport
Drei begge klemmehendler sidelengsså langt de går.
Hvis ikke denne anvisningen følges, er du ikke sikret at sykkelstativet fun‐
gerer trygt.
Fold ut hjulfordypningene
Fold ut begge hjulfordypningene.
Montere sykkelstativet
Løft stativet i baksiden (1) og trekk det
bakover.
Fell opp stativet (2).
Skyv ned på stativet (1) og drei hen‐
delen (2) bakover for å feste den.
Feste første sykkel
