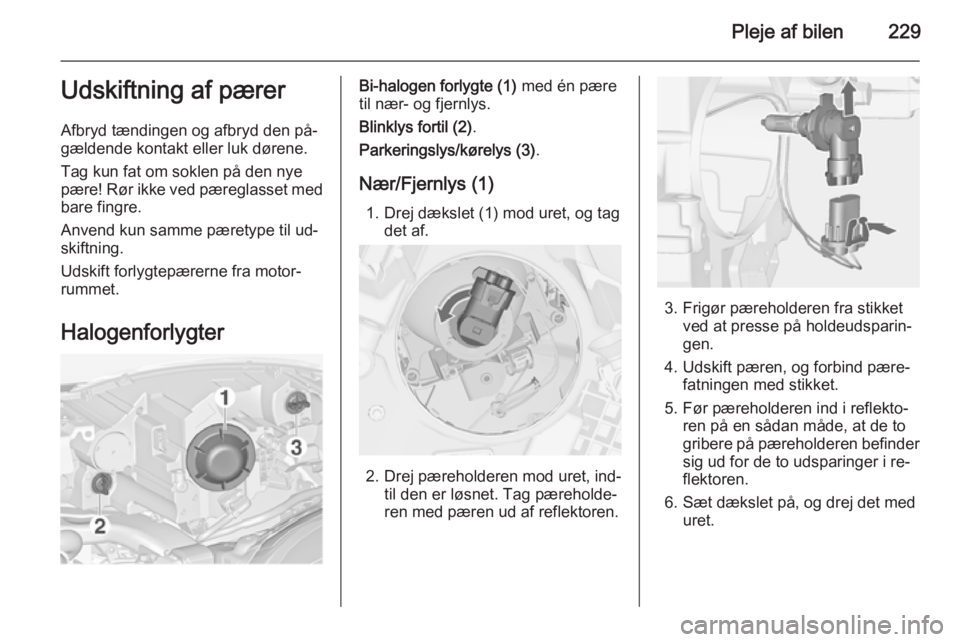

Pleje af bilen229Udskiftning af pærer
Afbryd tændingen og afbryd den på‐
gældende kontakt eller luk dørene.
Tag kun fat om soklen på den nye
pære! Rør ikke ved pæreglasset med
bare fingre.
Anvend kun samme pæretype til ud‐
skiftning.
Udskift forlygtepærerne fra motor‐
rummet.
HalogenforlygterBi-halogen forlygte (1) med én pære
til nær- og fjernlys.
Blinklys fortil (2) .
Parkeringslys/kørelys (3) .
Nær/Fjernlys (1) 1. Drej dækslet (1) mod uret, og tag det af.
2. Drej pæreholderen mod uret, ind‐til den er løsnet. Tag pæreholde‐
ren med pæren ud af reflektoren.
3. Frigør pæreholderen fra stikket ved at presse på holdeudsparin‐
gen.
4. Udskift pæren, og forbind pære‐ fatningen med stikket.
5. Før pæreholderen ind i reflekto‐ ren på en sådan måde, at de to
gribere på pæreholderen befinder sig ud for de to udsparinger i re‐
flektoren.
6. Sæt dækslet på, og drej det med uret.

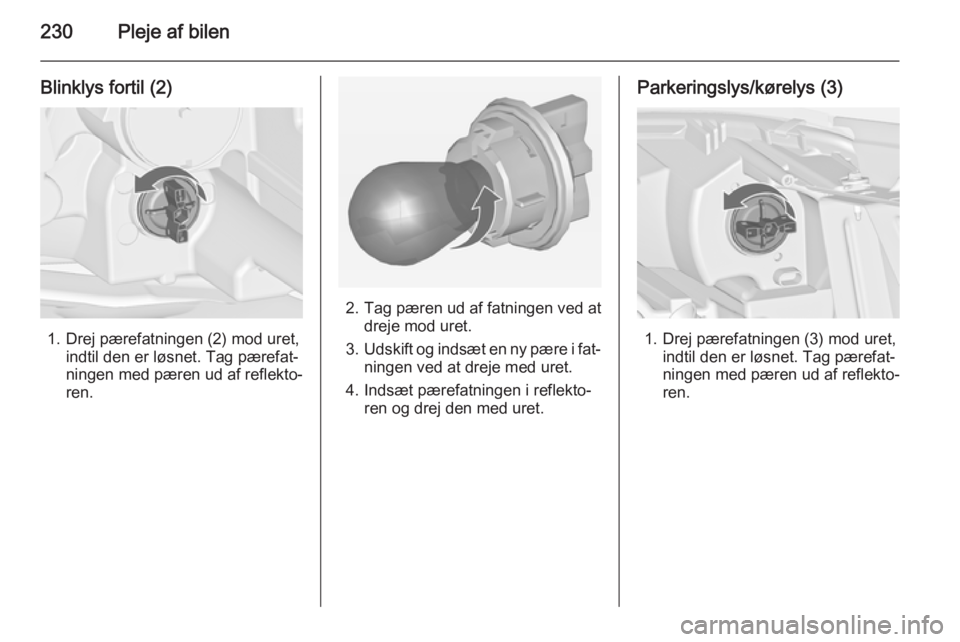

230Pleje af bilen
Blinklys fortil (2)
1. Drej pærefatningen (2) mod uret,indtil den er løsnet. Tag pærefat‐
ningen med pæren ud af reflekto‐
ren.
2. Tag pæren ud af fatningen ved at dreje mod uret.
3. Udskift og indsæt en ny pære i fat‐
ningen ved at dreje med uret.
4. Indsæt pærefatningen i reflekto‐ ren og drej den med uret.
Parkeringslys/kørelys (3)
1. Drej pærefatningen (3) mod uret,indtil den er løsnet. Tag pærefat‐
ningen med pæren ud af reflekto‐
ren.

Pleje af bilen231
2. Tag pæren ud af fatningen ved attrække.
3. Udskift og indsæt en ny pære i fat‐
ningen.
4. Indsæt pærefatningen i reflekto‐ ren og drej den med uret.
Adaptive forlygter9 Fare
Adaptive Forward Lighting-syste‐
met bruger Xenon-forlygter.
Xenon-forlygter arbejder med me‐ get høj spænding. Undgå berø‐
ring. Få pærerne udskiftet på et
værksted.
Pærer til blinklys foran og drejelys kan skiftes.
Drejelys (1) .
Blinklys fortil (2) .
Parkeringslys/Kørelys er udformet
som lysdioder (LED) og kan ikke skif‐
tes.
Drejelys (1) 1. Drej dækslet (1) mod uret, og tag det af.
2. Drej pæreholderen mod uret, ind‐til den er løsnet. Tag pæreholde‐
ren med pæren ud af reflektoren.

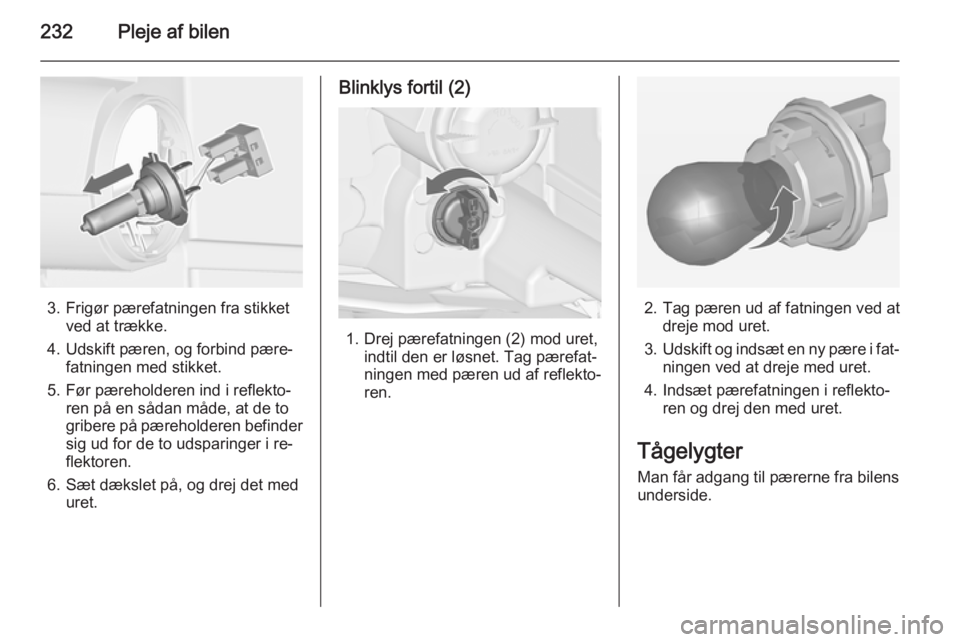

232Pleje af bilen
3. Frigør pærefatningen fra stikketved at trække.
4. Udskift pæren, og forbind pære‐ fatningen med stikket.
5. Før pæreholderen ind i reflekto‐ ren på en sådan måde, at de to
gribere på pæreholderen befinder sig ud for de to udsparinger i re‐
flektoren.
6. Sæt dækslet på, og drej det med uret.
Blinklys fortil (2)
1. Drej pærefatningen (2) mod uret,indtil den er løsnet. Tag pærefat‐
ningen med pæren ud af reflekto‐
ren.
2. Tag pæren ud af fatningen ved at dreje mod uret.
3. Udskift og indsæt en ny pære i fat‐
ningen ved at dreje med uret.
4. Indsæt pærefatningen i reflekto‐ ren og drej den med uret.
Tågelygter Man får adgang til pærerne fra bilens
underside.

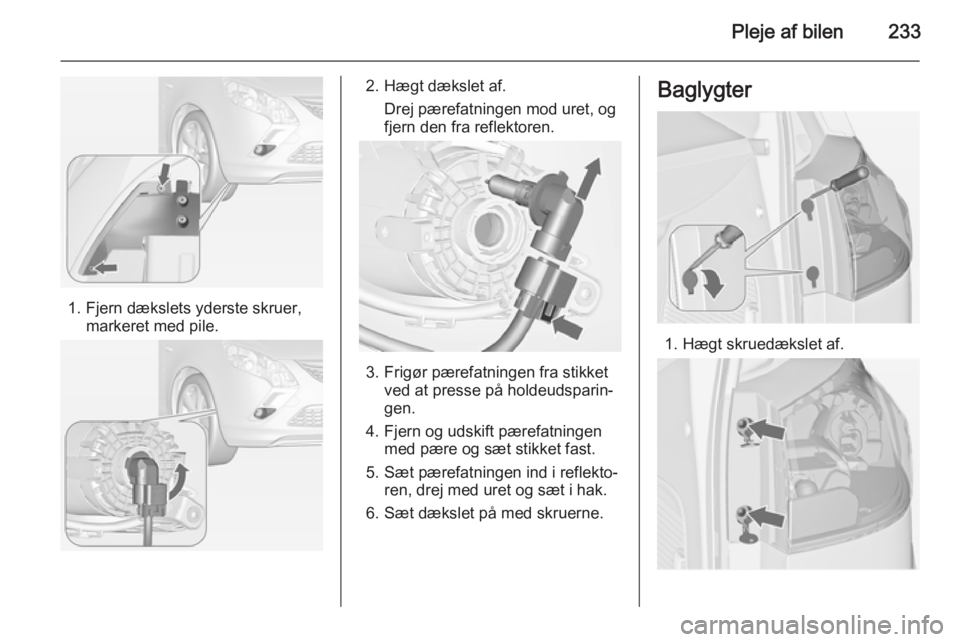

Pleje af bilen233
1. Fjern dækslets yderste skruer,markeret med pile.
2. Hægt dækslet af.
Drej pærefatningen mod uret, og
fjern den fra reflektoren.
3. Frigør pærefatningen fra stikket ved at presse på holdeudsparin‐
gen.
4. Fjern og udskift pærefatningen med pære og sæt stikket fast.
5. Sæt pærefatningen ind i reflekto‐ ren, drej med uret og sæt i hak.
6. Sæt dækslet på med skruerne.
Baglygter
1. Hægt skruedækslet af.

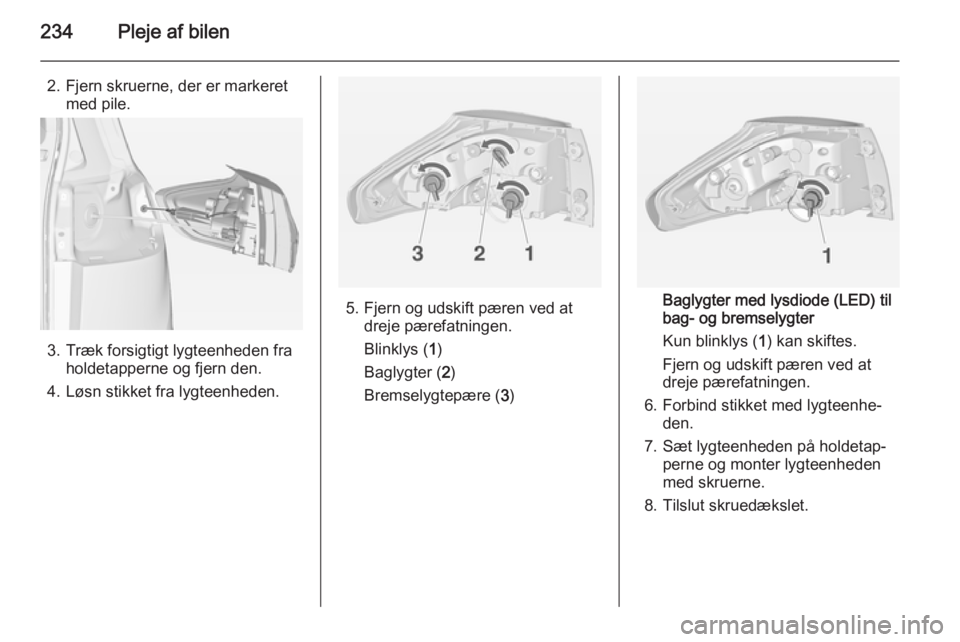

234Pleje af bilen
2. Fjern skruerne, der er markeretmed pile.
3. Træk forsigtigt lygteenheden fra holdetapperne og fjern den.
4. Løsn stikket fra lygteenheden.
5. Fjern og udskift pæren ved at dreje pærefatningen.
Blinklys ( 1)
Baglygter ( 2)
Bremselygtepære ( 3)Baglygter med lysdiode (LED) til
bag- og bremselygter
Kun blinklys ( 1) kan skiftes.
Fjern og udskift pæren ved at
dreje pærefatningen.
6. Forbind stikket med lygteenhe‐ den.
7. Sæt lygteenheden på holdetap‐ perne og monter lygteenheden
med skruerne.
8. Tilslut skruedækslet.

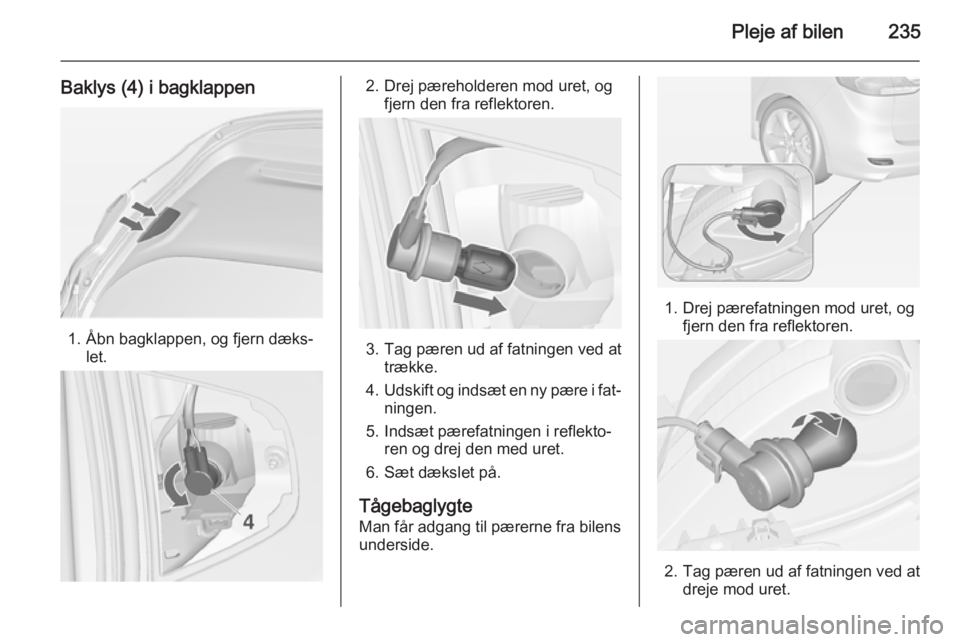

Pleje af bilen235
Baklys (4) i bagklappen
1. Åbn bagklappen, og fjern dæks‐let.
2. Drej pæreholderen mod uret, og fjern den fra reflektoren.
3. Tag pæren ud af fatningen ved attrække.
4. Udskift og indsæt en ny pære i fat‐
ningen.
5. Indsæt pærefatningen i reflekto‐ ren og drej den med uret.
6. Sæt dækslet på.
Tågebaglygte
Man får adgang til pærerne fra bilens
underside.
1. Drej pærefatningen mod uret, og fjern den fra reflektoren.
2. Tag pæren ud af fatningen ved atdreje mod uret.

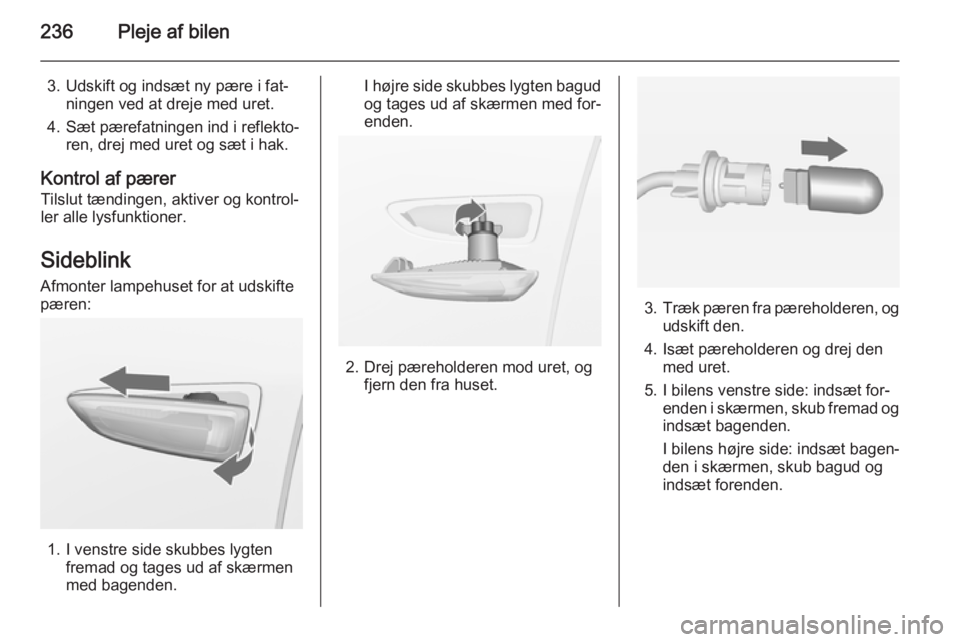

236Pleje af bilen
3. Udskift og indsæt ny pære i fat‐ningen ved at dreje med uret.
4. Sæt pærefatningen ind i reflekto‐ ren, drej med uret og sæt i hak.
Kontrol af pærer Tilslut tændingen, aktiver og kontrol‐
ler alle lysfunktioner.
Sideblink
Afmonter lampehuset for at udskifte
pæren:
1. I venstre side skubbes lygten fremad og tages ud af skærmen
med bagenden.
I højre side skubbes lygten bagud
og tages ud af skærmen med for‐
enden.
2. Drej pæreholderen mod uret, og fjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. I bilens venstre side: indsæt for‐ enden i skærmen, skub fremad ogindsæt bagenden.
I bilens højre side: indsæt bagen‐
den i skærmen, skub bagud og
indsæt forenden.

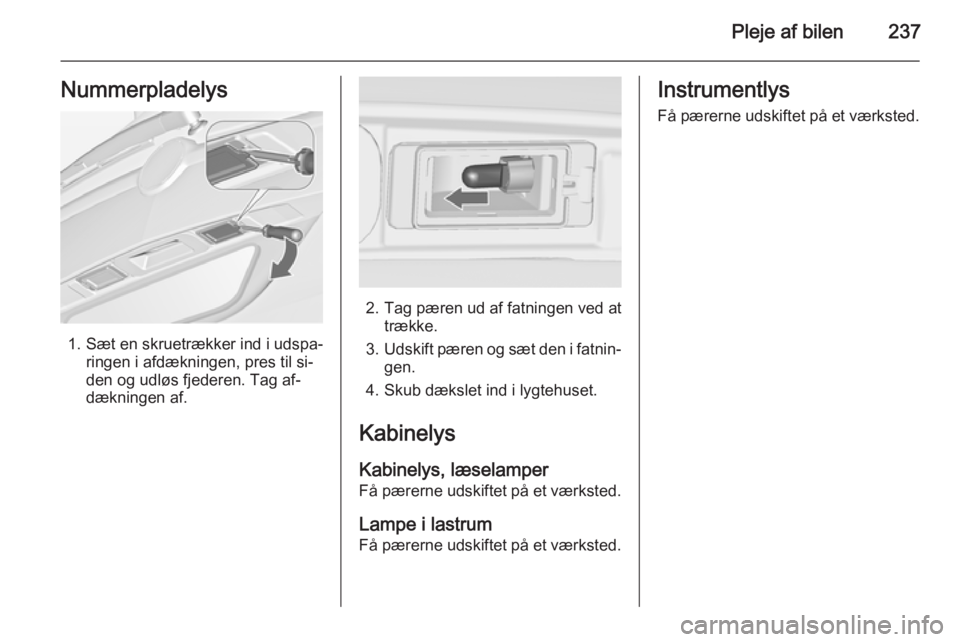

Pleje af bilen237Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ringen i afdækningen, pres til si‐
den og udløs fjederen. Tag af‐
dækningen af.
2. Tag pæren ud af fatningen ved at trække.
3. Udskift pæren og sæt den i fatnin‐
gen.
4. Skub dækslet ind i lygtehuset.
Kabinelys Kabinelys, læselamper
Få pærerne udskiftet på et værksted.
Lampe i lastrum
Få pærerne udskiftet på et værksted.
Instrumentlys
Få pærerne udskiftet på et værksted.

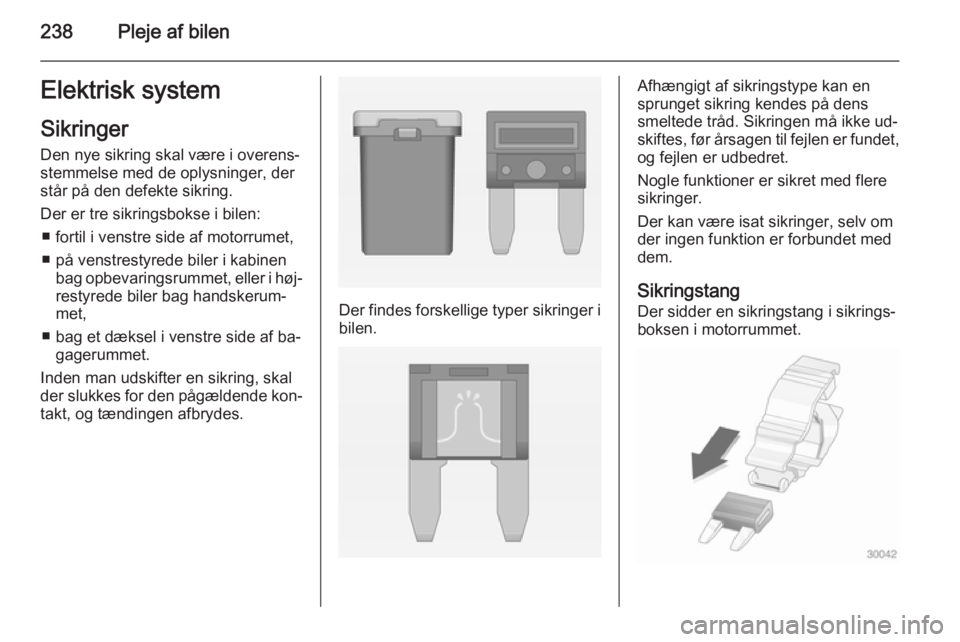

238Pleje af bilenElektrisk system
Sikringer Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ■ fortil i venstre side af motorrumet,
■ på venstrestyrede biler i kabinen bag opbevaringsrummet, eller i høj‐restyrede biler bag handskerum‐
met,
■ bag et dæksel i venstre side af ba‐ gagerummet.
Inden man udskifter en sikring, skal der slukkes for den pågældende kon‐
takt, og tændingen afbrydes.
Der findes forskellige typer sikringer i
bilen.
Afhængigt af sikringstype kan en
sprunget sikring kendes på dens
smeltede tråd. Sikringen må ikke ud‐
skiftes, før årsagen til fejlen er fundet,
og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der sidder en sikringstang i sikrings‐ boksen i motorrummet.
