OPEL ZAFIRA C 2014 Instruktionsbok

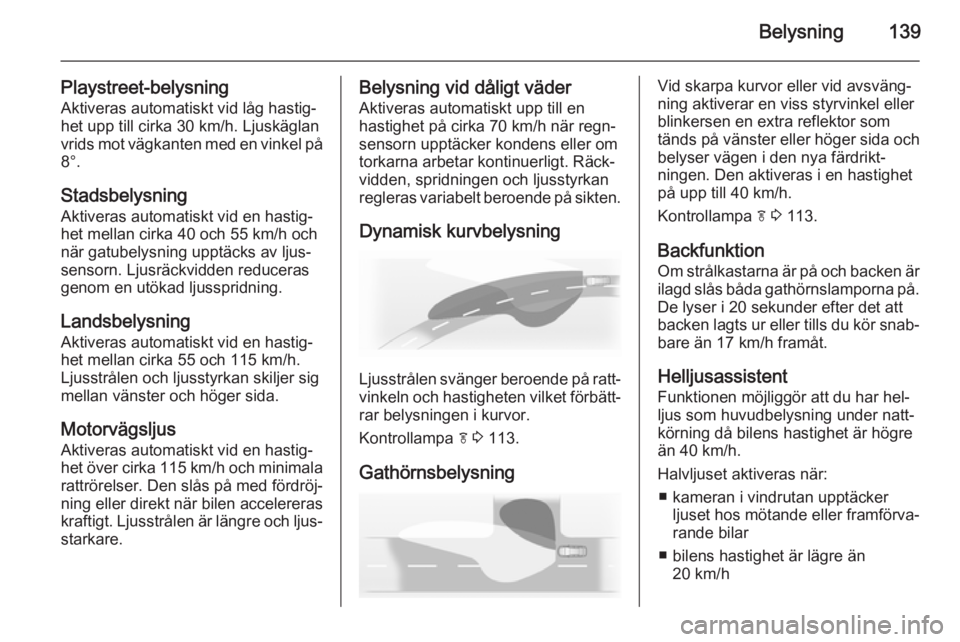

Belysning139
Playstreet-belysningAktiveras automatiskt vid låg hastig‐
het upp till cirka 30 km/h. Ljuskäglan
vrids mot vägkanten med en vinkel på 8°.
Stadsbelysning Aktiveras automatiskt vid en hastig‐
het mellan cirka 40 och 55 km/h och
när gatubelysning upptäcks av ljus‐
sensorn. Ljusräckvidden reduceras
genom en utökad ljusspridning.
Landsbelysning
Aktiveras automatiskt vid en hastig‐
het mellan cirka 55 och 115 km/h.
Ljusstrålen och ljusstyrkan skiljer sig mellan vänster och höger sida.
Motorvägsljus
Aktiveras automatiskt vid en hastig‐ het över cirka 115 km/h och minimala rattrörelser. Den slås på med fördröj‐
ning eller direkt när bilen accelereras
kraftigt. Ljusstrålen är längre och ljus‐ starkare.Belysning vid dåligt väder
Aktiveras automatiskt upp till en
hastighet på cirka 70 km/h när regn‐
sensorn upptäcker kondens eller om
torkarna arbetar kontinuerligt. Räck‐
vidden, spridningen och ljusstyrkan
regleras variabelt beroende på sikten.
Dynamisk kurvbelysning
Ljusstrålen svänger beroende på ratt‐
vinkeln och hastigheten vilket förbätt‐ rar belysningen i kurvor.
Kontrollampa f 3 113.
Gathörnsbelysning
Vid skarpa kurvor eller vid avsväng‐
ning aktiverar en viss styrvinkel eller
blinkersen en extra reflektor som
tänds på vänster eller höger sida och
belyser vägen i den nya färdrikt‐
ningen. Den aktiveras i en hastighet
på upp till 40 km/h.
Kontrollampa f 3 113.
Backfunktion Om strålkastarna är på och backen är
ilagd slås båda gathörnslamporna på. De lyser i 20 sekunder efter det att
backen lagts ur eller tills du kör snab‐ bare än 17 km/h framåt.
Helljusassistent
Funktionen möjliggör att du har hel‐
ljus som huvudbelysning under natt‐
körning då bilens hastighet är högre
än 40 km/h.
Halvljuset aktiveras när: ■ kameran i vindrutan upptäcker ljuset hos mötande eller framförva‐
rande bilar
■ bilens hastighet är lägre än 20 km/h

140Belysning
■ det är dimmigt eller snöar
■ vid körning i stadsmiljöer
Om inga hinder upptäcks växlar sys‐
temet tillbaka till helljus.

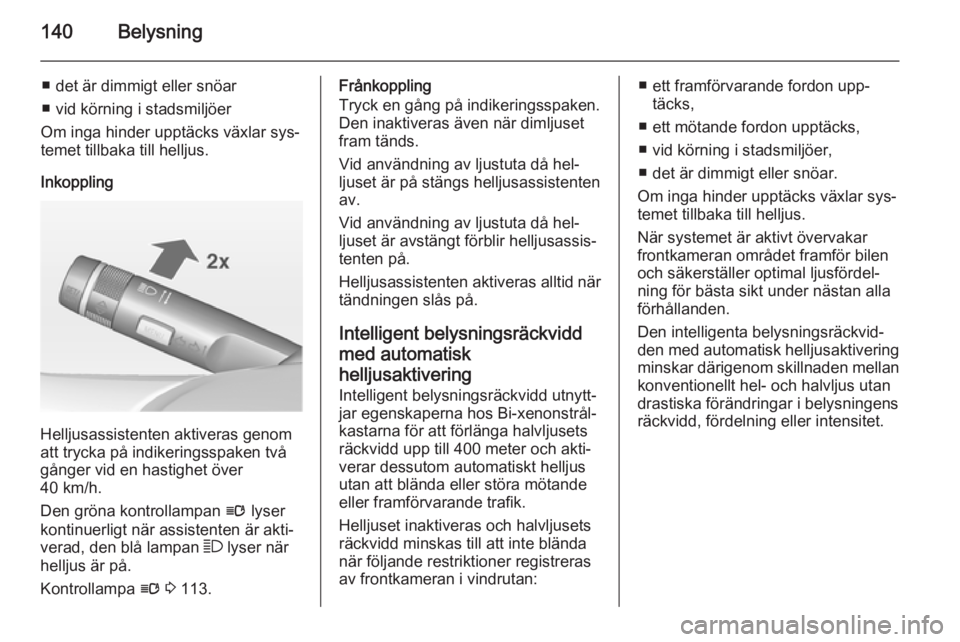

Inkoppling
Helljusassistenten aktiveras genom
att trycka på indikeringsspaken två
gånger vid en hastighet över
40 km/h.
Den gröna kontrollampan l lyser
kontinuerligt när assistenten är akti‐
verad, den blå lampan 7 lyser när
helljus är på.
Kontrollampa l 3 113.
Frånkoppling
Tryck en gång på indikeringsspaken. Den inaktiveras även när dimljuset
fram tänds.
Vid användning av ljustuta då hel‐
ljuset är på stängs helljusassistenten
av.
Vid användning av ljustuta då hel‐
ljuset är avstängt förblir helljusassis‐
tenten på.
Helljusassistenten aktiveras alltid när tändningen slås på.
Intelligent belysningsräckvidd med automatisk
helljusaktivering Intelligent belysningsräckvidd utnytt‐
jar egenskaperna hos Bi-xenonstrål‐
kastarna för att förlänga halvljusets
räckvidd upp till 400 meter och akti‐ verar dessutom automatiskt helljus
utan att blända eller störa mötande
eller framförvarande trafik.
Helljuset inaktiveras och halvljusets
räckvidd minskas till att inte blända
när följande restriktioner registreras
av frontkameran i vindrutan:■ ett framförvarande fordon upp‐ täcks,
■ ett mötande fordon upptäcks,
■ vid körning i stadsmiljöer,
■ det är dimmigt eller snöar.
Om inga hinder upptäcks växlar sys‐
temet tillbaka till helljus.
När systemet är aktivt övervakar
frontkameran området framför bilen
och säkerställer optimal ljusfördel‐
ning för bästa sikt under nästan alla
förhållanden.
Den intelligenta belysningsräckvid‐
den med automatisk helljusaktivering minskar därigenom skillnaden mellan
konventionellt hel- och halvljus utan
drastiska förändringar i belysningens
räckvidd, fördelning eller intensitet.

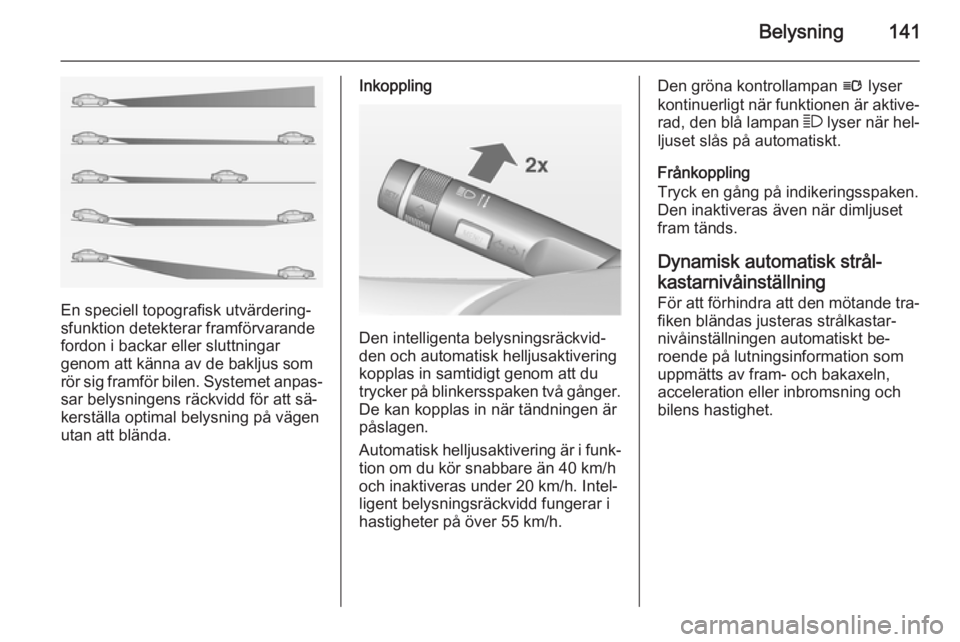

Belysning141
En speciell topografisk utvärdering‐
sfunktion detekterar framförvarande
fordon i backar eller sluttningar
genom att känna av de bakljus som
rör sig framför bilen. Systemet anpas‐ sar belysningens räckvidd för att sä‐
kerställa optimal belysning på vägen
utan att blända.
Inkoppling
Den intelligenta belysningsräckvid‐
den och automatisk helljusaktivering
kopplas in samtidigt genom att du
trycker på blinkersspaken två gånger. De kan kopplas in när tändningen är
påslagen.
Automatisk helljusaktivering är i funk‐ tion om du kör snabbare än 40 km/h
och inaktiveras under 20 km/h. Intel‐
ligent belysningsräckvidd fungerar i
hastigheter på över 55 km/h.
Den gröna kontrollampan l lyser
kontinuerligt när funktionen är aktive‐
rad, den blå lampan 7 lyser när hel‐
ljuset slås på automatiskt.
Frånkoppling
Tryck en gång på indikeringsspaken.
Den inaktiveras även när dimljuset
fram tänds.
Dynamisk automatisk strål‐ kastarnivåinställning För att förhindra att den mötande tra‐
fiken bländas justeras strålkastar‐ nivåinställningen automatiskt be‐
roende på lutningsinformation som
uppmätts av fram- och bakaxeln,
acceleration eller inbromsning och
bilens hastighet.

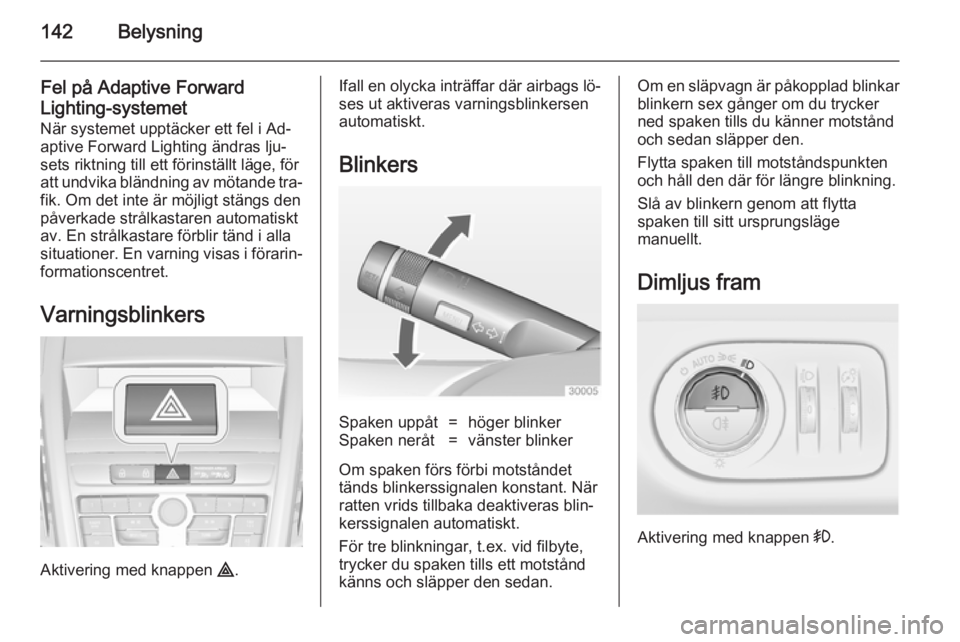

142Belysning
Fel på Adaptive ForwardLighting-systemet
När systemet upptäcker ett fel i Ad‐
aptive Forward Lighting ändras lju‐
sets riktning till ett förinställt läge, för
att undvika bländning av mötande tra‐ fik. Om det inte är möjligt stängs denpåverkade strålkastaren automatiskt
av. En strålkastare förblir tänd i alla
situationer. En varning visas i förarin‐ formationscentret.
Varningsblinkers
Aktivering med knappen ¨.
Ifall en olycka inträffar där airbags lö‐
ses ut aktiveras varningsblinkersen
automatiskt.
BlinkersSpaken uppåt=höger blinkerSpaken neråt=vänster blinker
Om spaken förs förbi motståndet
tänds blinkerssignalen konstant. När
ratten vrids tillbaka deaktiveras blin‐
kerssignalen automatiskt.
För tre blinkningar, t.ex. vid filbyte,
trycker du spaken tills ett motstånd
känns och släpper den sedan.
Om en släpvagn är påkopplad blinkar blinkern sex gånger om du trycker
ned spaken tills du känner motstånd och sedan släpper den.
Flytta spaken till motståndspunkten
och håll den där för längre blinkning.
Slå av blinkern genom att flytta
spaken till sitt ursprungsläge
manuellt.
Dimljus fram
Aktivering med knappen >.

Belysning143

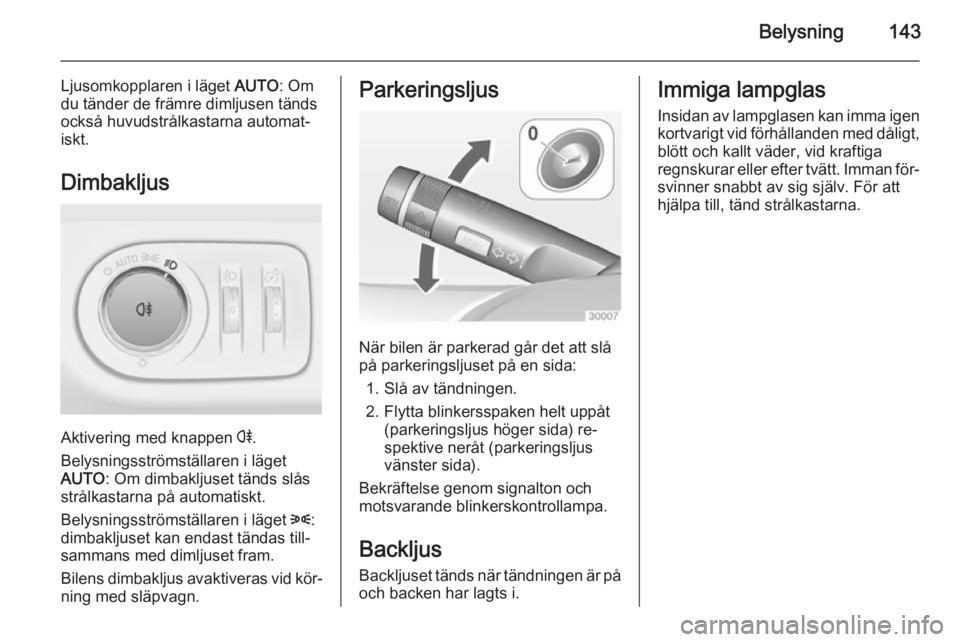

Ljusomkopplaren i läget AUTO: Om
du tänder de främre dimljusen tänds
också huvudstrålkastarna automat‐
iskt.
Dimbakljus
Aktivering med knappen r.
Belysningsströmställaren i läget
AUTO : Om dimbakljuset tänds slås
strålkastarna på automatiskt.
Belysningsströmställaren i läget 8:
dimbakljuset kan endast tändas till‐
sammans med dimljuset fram.
Bilens dimbakljus avaktiveras vid kör‐
ning med släpvagn.
Parkeringsljus
När bilen är parkerad går det att slå
på parkeringsljuset på en sida:
1. Slå av tändningen.
2. Flytta blinkersspaken helt uppåt (parkeringsljus höger sida) re‐
spektive neråt (parkeringsljus
vänster sida).
Bekräftelse genom signalton och
motsvarande blinkerskontrollampa.
Backljus Backljuset tänds när tändningen är på
och backen har lagts i.
Immiga lampglas
Insidan av lampglasen kan imma igen
kortvarigt vid förhållanden med dåligt,
blött och kallt väder, vid kraftiga
regnskurar eller efter tvätt. Imman för‐ svinner snabbt av sig själv. För att
hjälpa till, tänd strålkastarna.

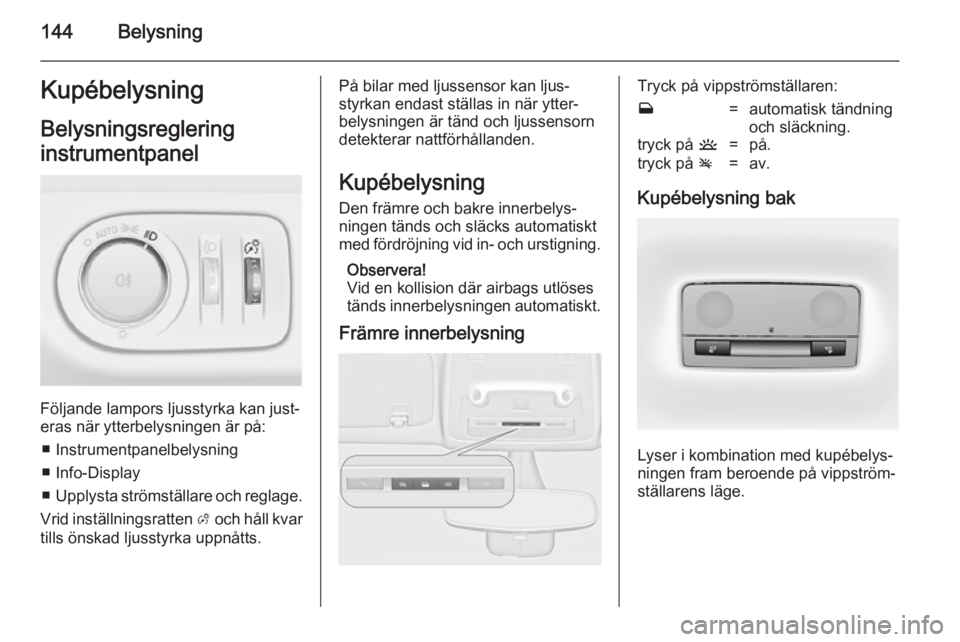

144BelysningKupébelysningBelysningsreglering
instrumentpanel
Följande lampors ljusstyrka kan just‐
eras när ytterbelysningen är på:
■ Instrumentpanelbelysning
■ Info-Display
■ Upplysta strömställare och reglage.
Vrid inställningsratten A och håll kvar
tills önskad ljusstyrka uppnåtts.
På bilar med ljussensor kan ljus‐
styrkan endast ställas in när ytter‐
belysningen är tänd och ljussensorn
detekterar nattförhållanden.
Kupébelysning Den främre och bakre innerbelys‐ningen tänds och släcks automatiskt
med fördröjning vid in- och urstigning.
Observera!
Vid en kollision där airbags utlöses
tänds innerbelysningen automatiskt.
Främre innerbelysningTryck på vippströmställaren:w=automatisk tändning
och släckning.tryck på u=på.tryck på v=av.
Kupébelysning bak
Lyser i kombination med kupébelys‐
ningen fram beroende på vippström‐
ställarens läge.

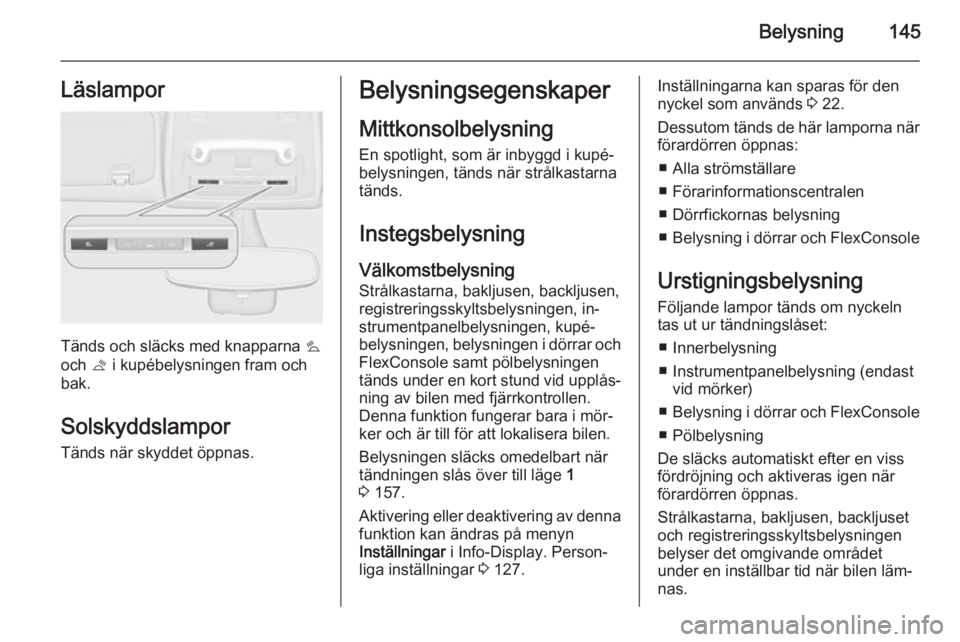

Belysning145Läslampor
Tänds och släcks med knapparna s
och t i kupébelysningen fram och
bak.
Solskyddslampor Tänds när skyddet öppnas.
Belysningsegenskaper
Mittkonsolbelysning En spotlight, som är inbyggd i kupé‐
belysningen, tänds när strålkastarna
tänds.
Instegsbelysning
Välkomstbelysning Strålkastarna, bakljusen, backljusen,
registreringsskyltsbelysningen, in‐
strumentpanelbelysningen, kupé‐
belysningen, belysningen i dörrar och
FlexConsole samt pölbelysningen
tänds under en kort stund vid upplås‐ ning av bilen med fjärrkontrollen.
Denna funktion fungerar bara i mör‐
ker och är till för att lokalisera bilen.
Belysningen släcks omedelbart när
tändningen slås över till läge 1
3 157.
Aktivering eller deaktivering av denna funktion kan ändras på menyn
Inställningar i Info-Display. Person‐
liga inställningar 3 127.Inställningarna kan sparas för den
nyckel som används 3 22.
Dessutom tänds de här lamporna när
förardörren öppnas:
■ Alla strömställare
■ Förarinformationscentralen
■ Dörrfickornas belysning
■ Belysning i dörrar och FlexConsole
Urstigningsbelysning Följande lampor tänds om nyckeln
tas ut ur tändningslåset:
■ Innerbelysning
■ Instrumentpanelbelysning (endast vid mörker)
■ Belysning i dörrar och FlexConsole
■ Pölbelysning
De släcks automatiskt efter en viss
fördröjning och aktiveras igen när
förardörren öppnas.
Strålkastarna, bakljusen, backljuset
och registreringsskyltsbelysningen
belyser det omgivande området
under en inställbar tid när bilen läm‐
nas.

146Belysning

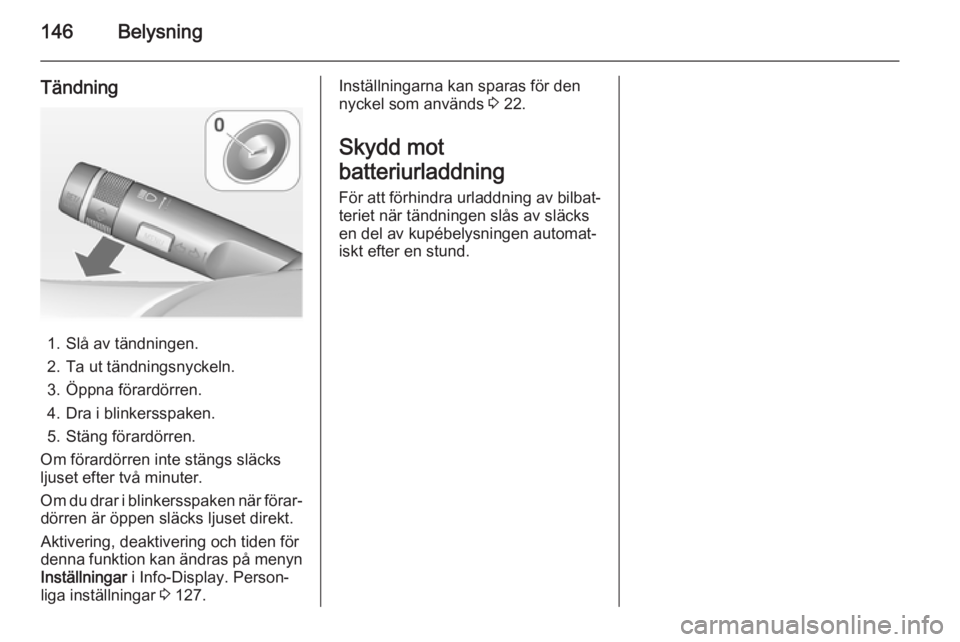

Tändning
1. Slå av tändningen.
2. Ta ut tändningsnyckeln.
3. Öppna förardörren.
4. Dra i blinkersspaken.
5. Stäng förardörren.
Om förardörren inte stängs släcks
ljuset efter två minuter.
Om du drar i blinkersspaken när förar‐ dörren är öppen släcks ljuset direkt.
Aktivering, deaktivering och tiden för
denna funktion kan ändras på menyn
Inställningar i Info-Display. Person‐
liga inställningar 3 127.
Inställningarna kan sparas för den
nyckel som används 3 22.
Skydd mot
batteriurladdning
För att förhindra urladdning av bilbat‐
teriet när tändningen slås av släcks
en del av kupébelysningen automat‐
iskt efter en stund.

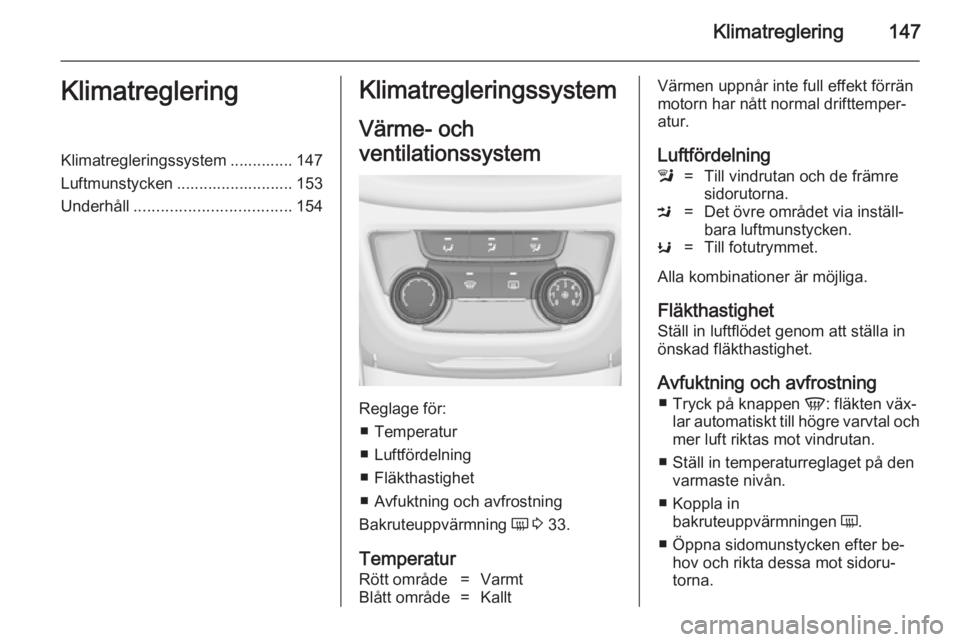

Klimatreglering147KlimatregleringKlimatregleringssystem .............. 147
Luftmunstycken .......................... 153
Underhåll ................................... 154Klimatregleringssystem
Värme- och
ventilationssystem
Reglage för: ■ Temperatur
■ Luftfördelning
■ Fläkthastighet
■ Avfuktning och avfrostning
Bakruteuppvärmning Ü 3 33.
Temperatur
Rött område=VarmtBlått område=KalltVärmen uppnår inte full effekt förrän
motorn har nått normal drifttemper‐
atur.
Luftfördelningl=Till vindrutan och de främre
sidorutorna.M=Det övre området via inställ‐
bara luftmunstycken.K=Till fotutrymmet.
Alla kombinationer är möjliga.
Fläkthastighet
Ställ in luftflödet genom att ställa in
önskad fläkthastighet.
Avfuktning och avfrostning ■ Tryck på knappen V: fläkten väx‐
lar automatiskt till högre varvtal och
mer luft riktas mot vindrutan.
■ Ställ in temperaturreglaget på den varmaste nivån.
■ Koppla in bakruteuppvärmningen Ü.
■ Öppna sidomunstycken efter be‐ hov och rikta dessa mot sidoru‐
torna.

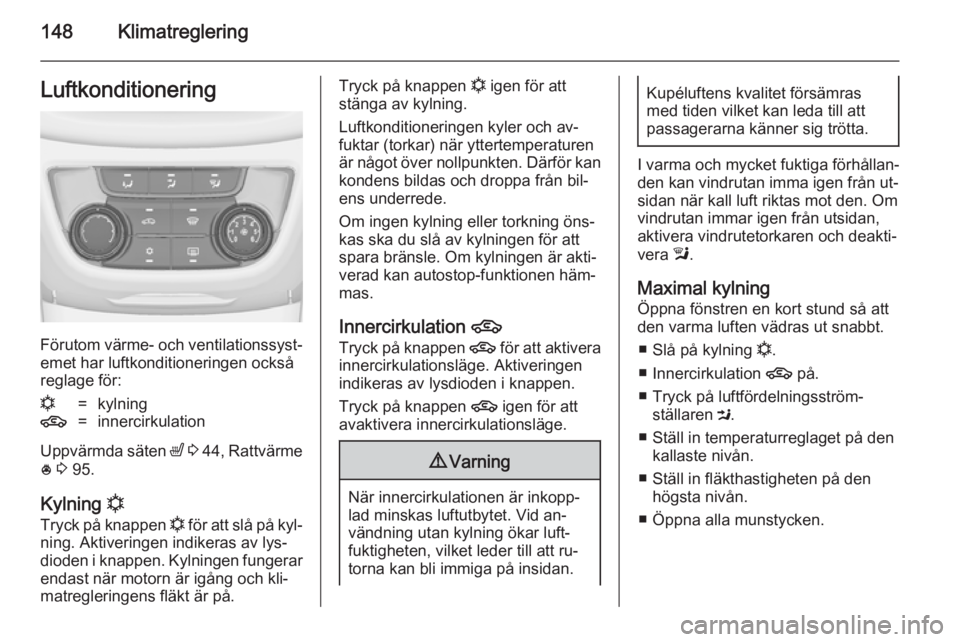

148KlimatregleringLuftkonditionering
Förutom värme- och ventilationssyst‐
emet har luftkonditioneringen också
reglage för:
n=kylning4=innercirkulation
Uppvärmda säten ß 3 44 , Rattvärme
* 3 95.
Kylning n
Tryck på knappen n för att slå på kyl‐
ning. Aktiveringen indikeras av lys‐
dioden i knappen. Kylningen fungerar endast när motorn är igång och kli‐
matregleringens fläkt är på.
Tryck på knappen n igen för att
stänga av kylning.
Luftkonditioneringen kyler och av‐
fuktar (torkar) när yttertemperaturen är något över nollpunkten. Därför kan kondens bildas och droppa från bil‐
ens underrede.
Om ingen kylning eller torkning öns‐ kas ska du slå av kylningen för att
spara bränsle. Om kylningen är akti‐
verad kan autostop-funktionen häm‐ mas.
Innercirkulation 4
Tryck på knappen 4 för att aktivera
innercirkulationsläge. Aktiveringen
indikeras av lysdioden i knappen.
Tryck på knappen 4 igen för att
avaktivera innercirkulationsläge.9 Varning
När innercirkulationen är inkopp‐
lad minskas luftutbytet. Vid an‐
vändning utan kylning ökar luft‐
fuktigheten, vilket leder till att ru‐
torna kan bli immiga på insidan.
Kupéluftens kvalitet försämras
med tiden vilket kan leda till att
passagerarna känner sig trötta.
I varma och mycket fuktiga förhållan‐
den kan vindrutan imma igen från ut‐
sidan när kall luft riktas mot den. Om
vindrutan immar igen från utsidan,
aktivera vindrutetorkaren och deakti‐
vera l.
Maximal kylning Öppna fönstren en kort stund så att
den varma luften vädras ut snabbt.
■ Slå på kylning n.
■ Innercirkulation 4 på.
■ Tryck på luftfördelningsström‐ ställaren M.
■ Ställ in temperaturreglaget på den kallaste nivån.
■ Ställ in fläkthastigheten på den högsta nivån.
■ Öppna alla munstycken.
