OPEL ZAFIRA C 2014 Instruktionsbok

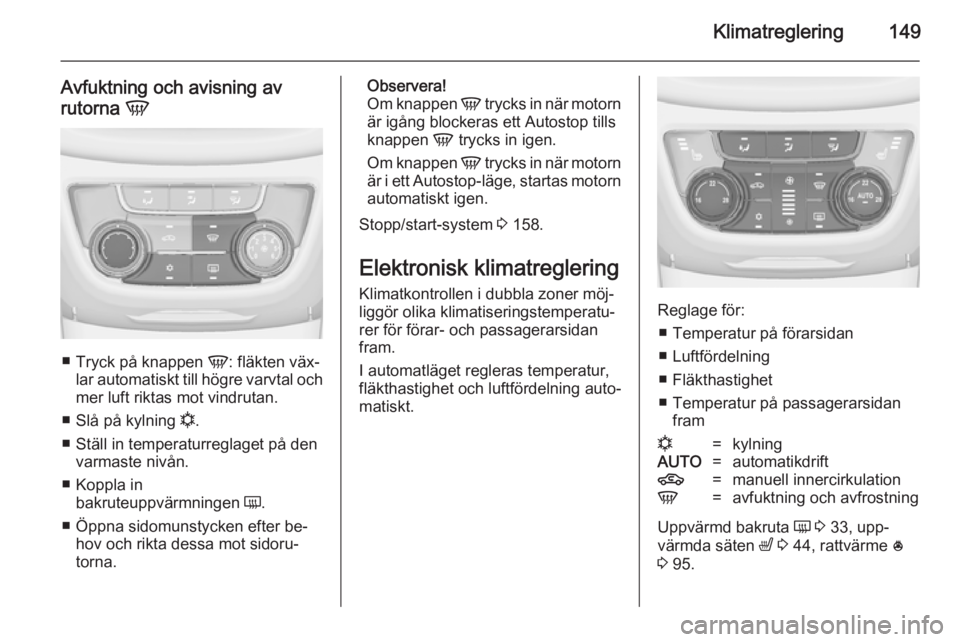

Klimatreglering149
Avfuktning och avisning av
rutorna V
■
Tryck på knappen V: fläkten väx‐
lar automatiskt till högre varvtal och
mer luft riktas mot vindrutan.
■ Slå på kylning n.
■ Ställ in temperaturreglaget på den varmaste nivån.
■ Koppla in bakruteuppvärmningen Ü.
■ Öppna sidomunstycken efter be‐ hov och rikta dessa mot sidoru‐
torna.
Observera!
Om knappen V trycks in när motorn
är igång blockeras ett Autostop tills
knappen V trycks in igen.
Om knappen V trycks in när motorn
är i ett Autostop-läge, startas motorn
automatiskt igen.
Stopp/start-system 3 158.
Elektronisk klimatreglering
Klimatkontrollen i dubbla zoner möj‐
liggör olika klimatiseringstemperatu‐
rer för förar- och passagerarsidan
fram.
I automatläget regleras temperatur,
fläkthastighet och luftfördelning auto‐
matiskt.
Reglage för:
■ Temperatur på förarsidan
■ Luftfördelning
■ Fläkthastighet
■ Temperatur på passagerarsidan fram
n=kylningAUTO=automatikdrift4=manuell innercirkulationV=avfuktning och avfrostning
Uppvärmd bakruta Ü 3 33, upp‐
värmda säten ß 3 44, rattvärme *
3 95.

150Klimatreglering
Klimatregleringsinställningarna visas
på Graphic-Info-Displayen eller
Colour-Info-Displayen, beroende på
version. Ändringar av inställningarna
visas kort på båda displayer, som po‐ pup-meddelanden.
Den elektroniska klimatiseringsauto‐
matiken fungerar endast när motorn
är igång.
Automatikdrift AUTO
Grundinställning för högsta komfort:
■ Tryck på knappen AUTO, luftfördel‐
ning och fläkthastighet regleras
automatiskt.
■ Öppna alla luftutsläpp för att tillåta optimal luftfördelning i automatlä‐
get.
■ Tryck på n för att växla till optimal
kylning och avfuktning. Aktiver‐
ingen indikeras av lysdioden i knap‐ pen.
■ Ställ in de förvalda temperaturerna för förar- och passagerarsidan fram
med vänster och höger vridreglage. Rekommenderad temperatur är
22 °C.
Regleringen av fläktens varvtal i auto‐
matiskt läge kan ändras på menyn
Inställningar .
Personliga inställningar 3 127.
Alla luftmunstycken aktiveras auto‐
matisk i automatiskt läge. Luftmun‐
styckena skall därför alltid vara
öppna.
Val av temperatur Temperaturen kan ställas in på valfritt
värde mellan 16 °C och 28 °C.

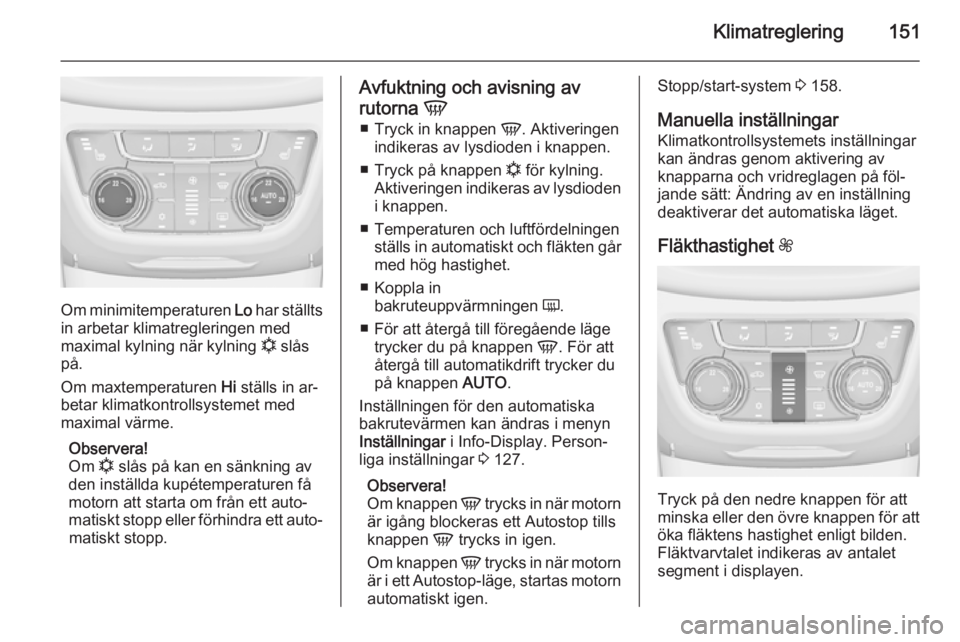

Klimatreglering151
Om minimitemperaturen Lo har ställts
in arbetar klimatregleringen med
maximal kylning när kylning n slås
på.
Om maxtemperaturen Hi ställs in ar‐
betar klimatkontrollsystemet med
maximal värme.
Observera!
Om n slås på kan en sänkning av
den inställda kupétemperaturen få
motorn att starta om från ett auto‐
matiskt stopp eller förhindra ett auto‐ matiskt stopp.
Avfuktning och avisning av
rutorna V
■ Tryck in knappen V. Aktiveringen
indikeras av lysdioden i knappen.
■ Tryck på knappen n för kylning.
Aktiveringen indikeras av lysdioden
i knappen.
■ Temperaturen och luftfördelningen ställs in automatiskt och fläkten gårmed hög hastighet.
■ Koppla in bakruteuppvärmningen Ü.
■ För att återgå till föregående läge trycker du på knappen V. För att
återgå till automatikdrift trycker du
på knappen AUTO.
Inställningen för den automatiska
bakrutevärmen kan ändras i menyn Inställningar i Info-Display. Person‐
liga inställningar 3 127.
Observera!
Om knappen V trycks in när motorn
är igång blockeras ett Autostop tills
knappen V trycks in igen.
Om knappen V trycks in när motorn
är i ett Autostop-läge, startas motorn
automatiskt igen.Stopp/start-system 3 158.
Manuella inställningar
Klimatkontrollsystemets inställningar kan ändras genom aktivering av
knapparna och vridreglagen på föl‐
jande sätt: Ändring av en inställning deaktiverar det automatiska läget.
Fläkthastighet Z
Tryck på den nedre knappen för att
minska eller den övre knappen för att
öka fläktens hastighet enligt bilden.
Fläktvarvtalet indikeras av antalet
segment i displayen.

152Klimatreglering
Om du håller den nedre knappen in‐tryckt en tid stängs fläkt och kylning
av.
Om du håller den övre knappen in‐
tryckt en tid går fläkten med maximalt varvtal.
Återställning till automatikdrift: Tryck
in knappen AUTO.
Luftfördelning l, M , K
Tryck på motsvarande knapp för ön‐
skad inställning. Aktiveringen indike‐
ras av lysdioden i knappen.l=Till vindrutan och de främre
sidorutorna.M=Det övre området via inställ‐
bara luftmunstycken.K=Till fotutrymmet.
Alla kombinationer är möjliga.
Återgå till automatisk luftfördelning:
Tryck på knappen AUTO.
Kylning n
Tryck på knappen n för att slå på kyl‐
ning. Aktiveringen indikeras av lys‐
dioden i knappen. Kylningen fungerar endast när motorn är igång och kli‐matregleringens fläkt är på.
Tryck på knappen n igen för att
stänga av kylning.
Luftkonditioneringen kyler och av‐
fuktar (torkar) luften från och med en
viss yttertemperatur. Därför kan kon‐
dens bildas och droppa från bilens
underrede.
Om ingen kylning eller torkning öns‐
kas ska du slå av kylningen för att spara bränsle. När kylsystemet är av‐
stängt begärs ingen omstart av klima‐ tregleringssystemet under ett Auto‐
stop. Undantag: När avisningssyste‐
met är aktiverat och yttertemperatu‐
ren är över 0 ºC krävs en omstart.
Displayen visar ACON när kylningen
är aktiverad eller ACOFF om den är
inaktiverad.Aktivering eller deaktivering av kyl‐
ningen efter motorstart kan ändras på
menyn Inställningar i Info-Display.
Personliga inställningar 3 127.
Innercirkulation 4
Tryck på knappen 4 för att aktivera
innercirkulationsläge. Aktiveringen
indikeras av lysdioden i knappen.
Tryck på knappen 4 igen för att
avaktivera innercirkulationsläge.9 Varning
När innercirkulationen är inkopp‐
lad minskas luftutbytet. Vid an‐
vändning utan kylning ökar luft‐
fuktigheten, vilket leder till att ru‐
torna kan bli immiga på insidan.
Kupéluftens kvalitet försämras
med tiden vilket kan leda till att
passagerarna känner sig trötta.
I varma och mycket fuktiga förhållan‐
den kan vindrutan imma igen från ut‐
sidan när kall luft riktas mot den. Om
vindrutan immar igen från utsidan,
aktivera vindrutetorkaren och deakti‐
vera l.

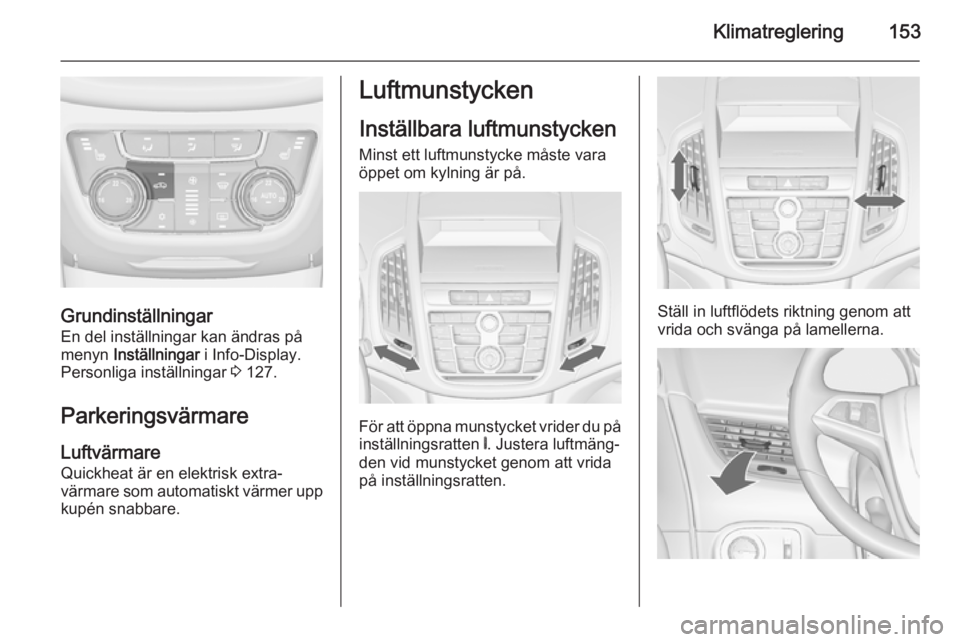

Klimatreglering153
GrundinställningarEn del inställningar kan ändras på
menyn Inställningar i Info-Display.
Personliga inställningar 3 127.
Parkeringsvärmare
Luftvärmare
Quickheat är en elektrisk extra‐
värmare som automatiskt värmer upp kupén snabbare.
Luftmunstycken
Inställbara luftmunstycken
Minst ett luftmunstycke måste vara
öppet om kylning är på.
För att öppna munstycket vrider du på inställningsratten B. Justera luftmäng‐
den vid munstycket genom att vrida
på inställningsratten.
Ställ in luftflödets riktning genom att vrida och svänga på lamellerna.

154Klimatreglering
För att stänga munstycket vrider dupå inställningsratten 7.
Luftmunstycken för baksätespassa‐
gerarna finns på vänster och höger sida bakom framsätena.
9 Varning
Fäst inga föremål på luftmunstyck‐
enas lameller. Risk för skador och
personskador i händelse av en
olycka.
Fasta luftmunstycken
Det finns flera luftmunstycken under
vindrutan och sidorutorna samt i fot‐
utrymmena.Underhåll
Luftintag
Luftintaget framför vindrutan i motor‐
rummet måste vara fritt från sådant
som hindrar lufttillförseln. Vid behov,
avlägsna löv, smuts eller snö.
Pollenfilter Kupéfiltret tar bort damm, sot, pollen
och sporer från den luft som kommer
in i bilen genom luftintagen.

Klimatreglering155Luftkonditionering, normal
drift För att garantera en fortsatt god funk‐
tion måste kylningen aktiveras under
några minuter en gång i månaden,
oberoende av väderlek och årstid.
Kylning är inte möjlig när yttertempe‐
raturen är för låg.
Service
För optimala kylningsprestanda är det
lämpligt att kontrollera klimatregler‐
ingssystemet årligen med början
tre år efter bilens första registrering.
Kontrollen ska omfatta:
■ Funktions- och trycktest.
■ Värmens funktion.
■ Täthetskontroll.
■ Kontroll av drivremmarna.
■ Rengöring av kondensorn och för‐ ångarens dränering.
■ Effektkontroll.

156Körning och hanteringKörning och hanteringKörningstips............................... 156
Start och hantering ....................157
Motoravgaser ............................. 161
Automatisk växellåda .................165
Manuell växellåda ......................168
Bromsar ..................................... 169
Körkontrollsystem ......................172
Förarassistanssystem ................175
Bränsle ....................................... 205
Dragkrok .................................... 214Körningstips
Kontroll av bil
Låt aldrig bilen rulla när motorn
är avstängd (utom vid ett
Autostop) Många system fungerar inte i denna
situation (t.ex. bromservoenheten,
servostyrningen). Körning på detta
sätt utgör en fara för dig själv och
andra. Alla system fungerar under ett
Autostop, men servostyrningseffek‐
ten minskas på ett kontrollerat sätt
och bilens hastighet minskas.
Stopp/start-system 3 158.
Förhöjd tomgång
Om bilbatteriet behöver laddas på grund av dess skick måste genera‐
torns uteffekt ökas. Det åstadkoms
med förhöjt tomgångsvarvtal, vilket
kan höras.
På bilar med högnivå- eller högnivå‐
kombidisplay visas ett meddelande i
förarinformationscentralen.Pedaler
För att kunna utnyttja hela pedal‐
rörelsevägen, lägg inga golvmattor
under pedalerna.
Styrning
Om servostyrningseffekten går förlo‐
rad på grund av att motorn stannar
eller på grund av ett systemfel kan
bilen styras men kan kräva högre
styrkraft.
Kontrollampa c 3 110.Se upp
Bilar utrustade med servostyrning:
Om ratten vrids till ändläget ochhålls i det läget i mer än 15
sekunder kan servostyrningssys‐
temet skadas och servostyrnings‐
funktionen upphöra att fungera.

Körning och hantering157Start och hantering
Inkörning av ny bil Gör inga onödiga hårda inbroms‐
ningar under de första resorna.
Vid den första färden kan det uppstå rökutveckling på grund av att vax och
olja på avgassystemet förbränns.
Efter den första färden ska bilen stå
utomhus ett tag. Undvik att andas in
ångorna.
Under inkörningstiden kan bränsle-
och oljeförbrukningen vara förhöjd
och rengöringsprocessen för diesel‐
partikelfiltret kan utföras oftare. Funk‐ tionen Autostop kan vara blockerad
för att bilbatteriet ska kunna laddas.
Dieselpartikelfilter 3 161.Tändningslås lägen0=Tändning frånkopplad1=Rattlås frigjort, tändning från‐
kopplad2=Tändning påkopplad, förvärm‐
ning av dieselmotor3=Start av motorn
Kvarhållen ström
Följande elektroniska system kan an‐vändas tills förrardörren öppnas eller
i upp till 10 minuter efter det att tänd‐
ningen har slagits av:
■ Elektriska fönsterhissar
■ Eluttag
Infotainmentsystemet förses med
ström i 30 minuter eller tills nyckeln
tas ut ur tändlåset, oavsett om någon
dörr öppnas eller inte.
Starta motor
Manuell växellåda: trampa ur kopp‐
lingen.
Automatisk växellåda: trampa på
bromspedalen och för växelväljaren
till P eller N.
Använd inte gaspedalen.

158Körning och hantering
Dieselmotor: vrid tändningsnyckeln
till läge 2 för förglödning tills kon‐
trollampan ! släcks.
Vrid nyckeln kortvarigt till läget 3 och
släpp: en automatisk procedur
manövrerar startmotorn med en kort
fördröjning så länge motorn är igång,
se Automatisk startkontroll.
Innan du startar igen eller om du vill
stänga av motorn vrider du nyckeln
tillbaka till läge 0.
Under ett Autostop kan du starta
motorn genom att trampa ner
kopplingspedalen.
Starta bilen vid låga
temperaturer
Bilen går att starta utan extravärmare vid temperaturer på ned till –25 ºC för
dieselmotorer och –30 ºC för bensin‐ motorer. För att detta ska vara möjligt behövs motorolja med rätt viskositet,
rätt bränsle, regelbunden service och
ett batteri med tillräcklig laddning. Vid
temperaturer på under -30 ºC kräver
den automatiska växellådan en upp‐ värmningsfas på cirka 5 minuter.
Växelväljaren måste vara i läge P.Automatisk startkontroll
Denna funktion kontrollerar motorns
startprocedur. Föraren behöver inte
hålla nyckeln i position 3. När funk‐
tionen är aktiv fortsätter systemet att
starta automatiskt tills motorn går. På
grund av kontrollproceduren startas
motorn efter en kort fördröjning.
Möjliga orsaker till att motorn inte
startar:
■ Kopplingspedalen är inte nertram‐ pad (manuell växellåda)
■ Bromspedalen är inte nertrampad eller växelväljaren inte i P eller N
(automatisk växellåda)
■ Timeout har inträffat
Uppvärmning turbomotor Vid start kan motorns vridmoment
vara begränsat en kort tid, särskilt när
motorn är kall. Detta sker för att
smörjsystemet ska kunna skydda
motorn ordentligt.Rullningsavstängning
Vid rullning, dvs. vid körning med ilagd växel utan aktivering av gas‐
pedalen, stängs bränslematningen
av.
Stopp-start-system Stopp/start-systemet hjälper dig attspara bränsle och minska avgasuts‐
läppen. När förhållandena tillåter
detta stänger systemet av motorn när bilens hastighet är låg eller när bilen
står still, t.ex. vid ett trafikljus eller i bilköer. Motorn startas automatiskt
när kopplingen trampas ner. En bat‐
terisensor garanterar att ett Autostop
endast utförs när bilbatteriet är till‐
räckligt laddat för att kunna starta
motorn igen.
Inkoppling
Stopp/start-systemet är tillgängligt så
snart motorn har startats, bilen kör
iväg och de förhållanden som anges
nedan uppfylls.
