OPEL ZAFIRA C 2014 Instruktionsbok

Instrument och reglage99

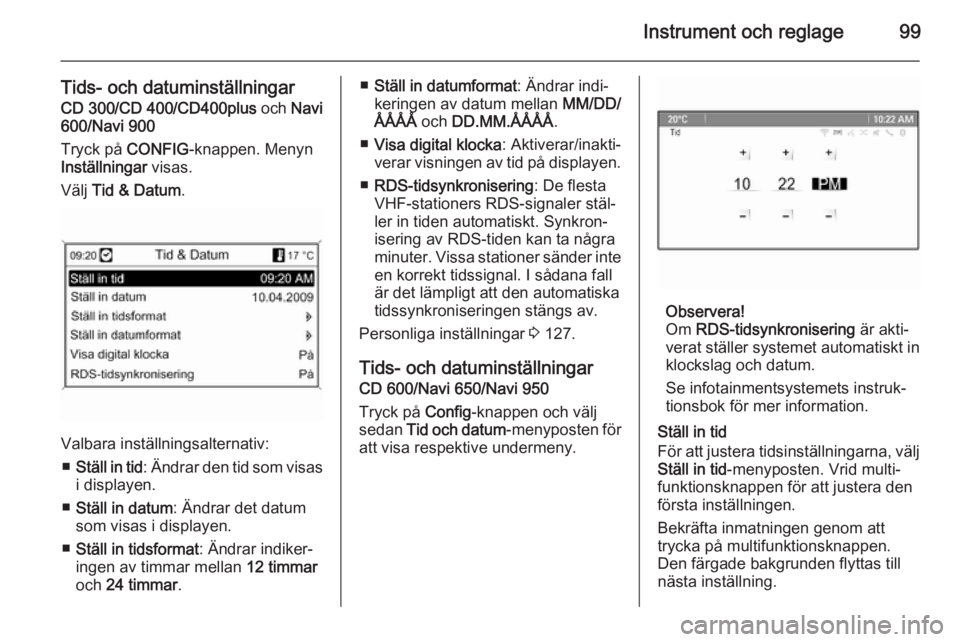

Tids- och datuminställningarCD 300/CD 400/CD400plus och Navi
600/Navi 900
Tryck på CONFIG-knappen. Menyn
Inställningar visas.
Välj Tid & Datum .
Valbara inställningsalternativ:
■ Ställ in tid : Ändrar den tid som visas
i displayen.
■ Ställ in datum : Ändrar det datum
som visas i displayen.
■ Ställ in tidsformat : Ändrar indiker‐
ingen av timmar mellan 12 timmar
och 24 timmar .
■Ställ in datumformat : Ändrar indi‐
keringen av datum mellan MM/DD/
ÅÅÅÅ och DD.MM.ÅÅÅÅ .
■ Visa digital klocka : Aktiverar/inakti‐
verar visningen av tid på displayen.
■ RDS-tidsynkronisering : De flesta
VHF-stationers RDS-signaler stäl‐
ler in tiden automatiskt. Synkron‐
isering av RDS-tiden kan ta några
minuter. Vissa stationer sänder inte
en korrekt tidssignal. I sådana fall
är det lämpligt att den automatiska
tidssynkroniseringen stängs av.
Personliga inställningar 3 127.
Tids- och datuminställningar
CD 600/Navi 650/Navi 950
Tryck på Config-knappen och välj
sedan Tid och datum -menyposten för
att visa respektive undermeny.
Observera!
Om RDS-tidsynkronisering är akti‐
verat ställer systemet automatiskt in klockslag och datum.
Se infotainmentsystemets instruk‐
tionsbok för mer information.
Ställ in tid
För att justera tidsinställningarna, välj Ställ in tid -menyposten. Vrid multi‐
funktionsknappen för att justera den
första inställningen.
Bekräfta inmatningen genom att
trycka på multifunktionsknappen.
Den färgade bakgrunden flyttas till
nästa inställning.

100Instrument och reglage
Justera alla inställningar.
Ställ in datum
För att justera tidsinställningarna, välj Ställ in datum -menyposten. Vrid mul‐
tifunktionsknappen för att justera den första inställningen.
Bekräfta inmatningen genom att
trycka på multifunktionsknappen.
Den färgade bakgrunden flyttas till
nästa inställning.
Justera alla inställningar.
Tidsformat
För att välja önskat tidsformat, välj
Ställ in tidsformat . Aktivera 12
timmar eller 24 timmar .
Personliga inställningar 3 127.Eluttag
Ett 12 V-eluttag är placerat i den
främre konsolen. Fäll locket neråt.
Ytterligare 12 V-eluttag är placerade i
den bakre konsolen
och på den vänstra sidoväggen i last‐
rummet.
Den högsta effektförbrukningen får
inte överstiga 120 watt.
När tändningen är av är eluttagen
deaktiverade. Dessutom deaktiveras
eluttagen vid låg bilbatterispänning.
De anslutna elektriska tillbehören
måste uppfylla DIN VDE 40 839 av‐
seende elektromagnetisk kompatibili‐ tet.
Anslut inga strömavgivande tillbehör,
t.ex. laddare eller batterier.

Instrument och reglage101

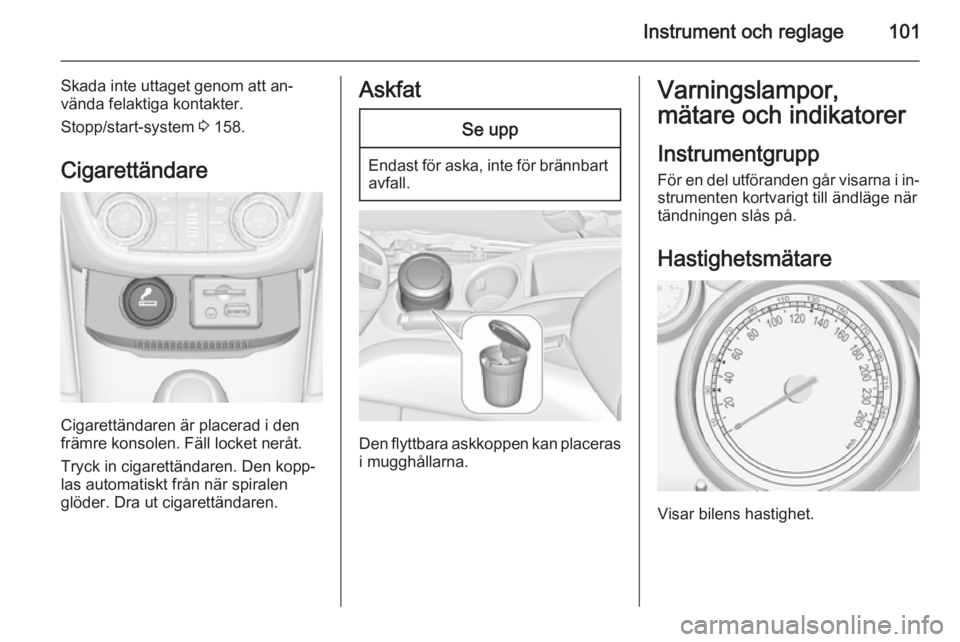

Skada inte uttaget genom att an‐
vända felaktiga kontakter.
Stopp/start-system 3 158.
Cigarettändare
Cigarettändaren är placerad i den
främre konsolen. Fäll locket neråt.
Tryck in cigarettändaren. Den kopp‐
las automatiskt från när spiralen
glöder. Dra ut cigarettändaren.
AskfatSe upp
Endast för aska, inte för brännbart avfall.
Den flyttbara askkoppen kan placeras
i mugghållarna.
Varningslampor,
mätare och indikatorer
Instrumentgrupp För en del utföranden går visarna i in‐strumenten kortvarigt till ändläge närtändningen slås på.
Hastighetsmätare
Visar bilens hastighet.

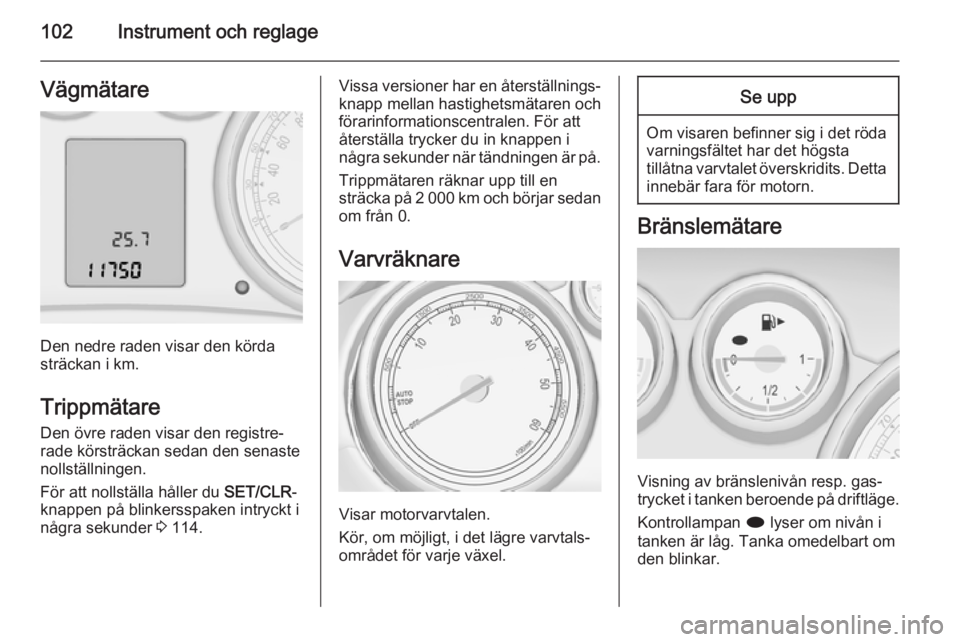

102Instrument och reglageVägmätare
Den nedre raden visar den körda
sträckan i km.
Trippmätare Den övre raden visar den registre‐rade körsträckan sedan den senaste
nollställningen.
För att nollställa håller du SET/CLR-
knappen på blinkersspaken intryckt i
några sekunder 3 114.
Vissa versioner har en återställnings‐
knapp mellan hastighetsmätaren och
förarinformationscentralen. För att
återställa trycker du in knappen i
några sekunder när tändningen är på.
Trippmätaren räknar upp till en
sträcka på 2 000 km och börjar sedan
om från 0.
Varvräknare
Visar motorvarvtalen.
Kör, om möjligt, i det lägre varvtals‐
området för varje växel.
Se upp
Om visaren befinner sig i det röda varningsfältet har det högsta
tillåtna varvtalet överskridits. Detta
innebär fara för motorn.
Bränslemätare
Visning av bränslenivån resp. gas‐
trycket i tanken beroende på driftläge.
Kontrollampan i lyser om nivån i
tanken är låg. Tanka omedelbart om den blinkar.

Instrument och reglage103
Vid gasdrift kopplar systemet auto‐
matiskt om till bensindrift när gastan‐
karna är tomma 3 103.
Låt aldrig tanken bli tom.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvolymen
vara mindre än den specificerade
tankvolymen.
Bränslevalsreglage NaturgasdriftTryck på knappen Y för att växla mel‐
lan bensin- och naturgasdrift. Lysdio‐
dens 1status visar det aktuella drift‐
läget.1 av=Naturgasdrift.1 tänds=Bensindrift.1 blinkar=Det går inte att byta, en
typ av bränsle är slut.
Så snart naturgastankarna är tomma
sker en automatisk omkoppling till
bensindrift tills tändningen slås av.
Bränsle för naturgasdrift 3 206.
Gasoldrift
Tryck på knappen LPG för att växla
mellan bensin- och gasoldrift. Lysdio‐
dens 1status visar det aktuella drift‐
läget.1 av=Bensindrift1 tänds=Gasdrift1 blinkar=Det går inte att byta, en
typ av bränsle är slut
Så snart gasoltankarna är tomma
sker en automatisk omkoppling till
bensindrift tills tändningen slås av.
Bränsle för gasdrift 3 207.

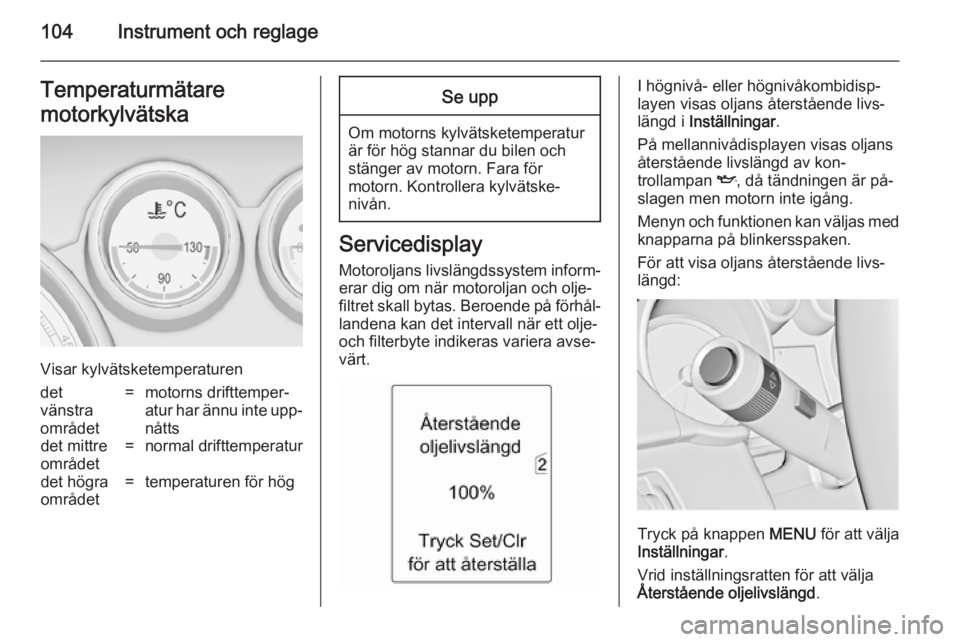

104Instrument och reglageTemperaturmätare
motorkylvätska
Visar kylvätsketemperaturen
det
vänstra
området=motorns drifttemper‐
atur har ännu inte upp‐ nåttsdet mittre
området=normal drifttemperaturdet högra
området=temperaturen för högSe upp
Om motorns kylvätsketemperatur
är för hög stannar du bilen och
stänger av motorn. Fara för
motorn. Kontrollera kylvätske‐
nivån.
Servicedisplay
Motoroljans livslängdssystem inform‐
erar dig om när motoroljan och olje‐
filtret skall bytas. Beroende på förhål‐
landena kan det intervall när ett olje-
och filterbyte indikeras variera avse‐
värt.
I högnivå- eller högnivåkombidisp‐
layen visas oljans återstående livs‐ längd i Inställningar .
På mellannivådisplayen visas oljans återstående livslängd av kon‐
trollampan I, då tändningen är på‐
slagen men motorn inte igång.
Menyn och funktionen kan väljas med
knapparna på blinkersspaken.
För att visa oljans återstående livs‐
längd:
Tryck på knappen MENU för att välja
Inställningar .
Vrid inställningsratten för att välja
Återstående oljelivslängd .

Instrument och reglage105

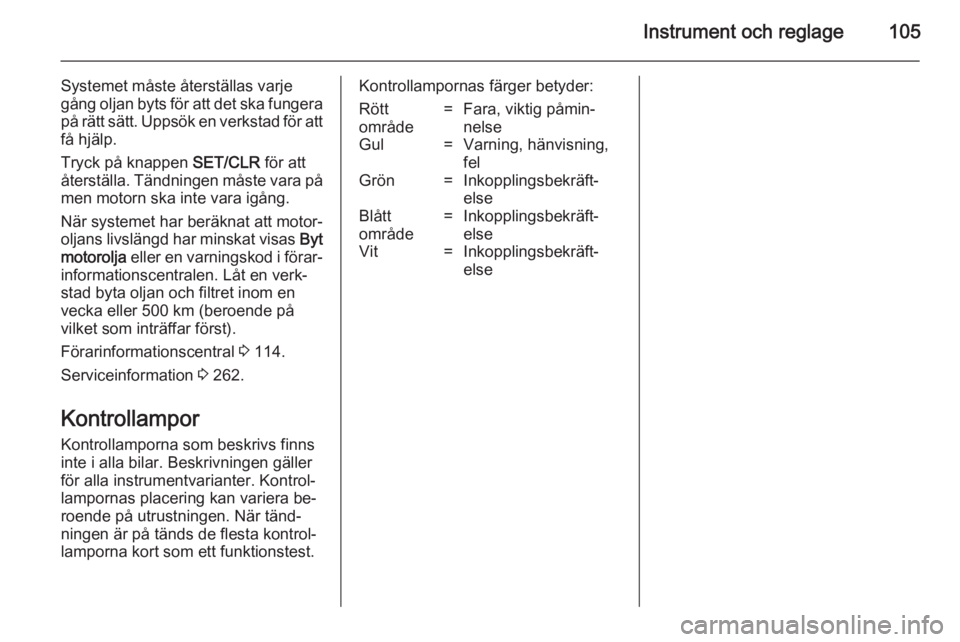

Systemet måste återställas varje
gång oljan byts för att det ska fungera på rätt sätt. Uppsök en verkstad för att få hjälp.
Tryck på knappen SET/CLR för att
återställa. Tändningen måste vara på men motorn ska inte vara igång.
När systemet har beräknat att motor‐
oljans livslängd har minskat visas Byt
motorolja eller en varningskod i förar‐
informationscentralen. Låt en verk‐
stad byta oljan och filtret inom en
vecka eller 500 km (beroende på
vilket som inträffar först).
Förarinformationscentral 3 114.
Serviceinformation 3 262.
Kontrollampor Kontrollamporna som beskrivs finns
inte i alla bilar. Beskrivningen gäller
för alla instrumentvarianter. Kontrol‐
lampornas placering kan variera be‐
roende på utrustningen. När tänd‐
ningen är på tänds de flesta kontrol‐
lamporna kort som ett funktionstest.Kontrollampornas färger betyder:Rött
område=Fara, viktig påmin‐
nelseGul=Varning, hänvisning,
felGrön=Inkopplingsbekräft‐
elseBlått
område=Inkopplingsbekräft‐
elseVit=Inkopplingsbekräft‐
else

106Instrument och reglage

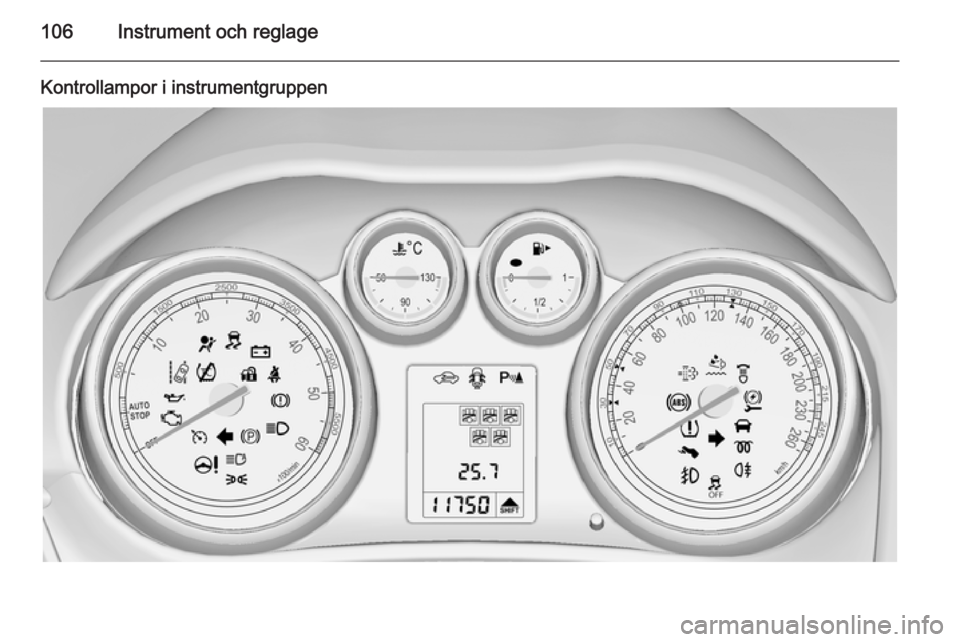

Kontrollampor i instrumentgruppen

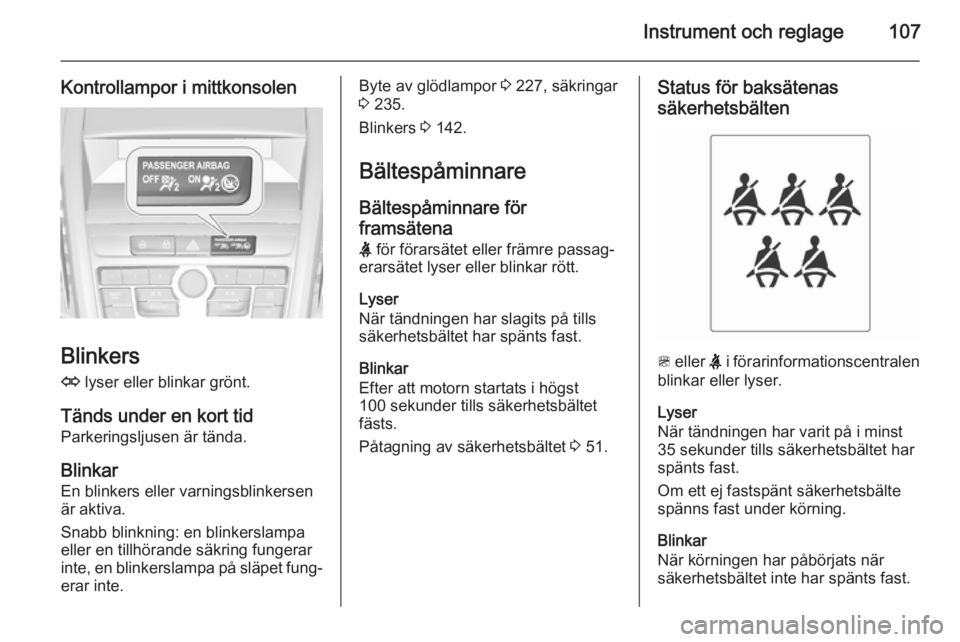

Instrument och reglage107
Kontrollampor i mittkonsolen
Blinkers
O lyser eller blinkar grönt.
Tänds under en kort tid
Parkeringsljusen är tända.
Blinkar
En blinkers eller varningsblinkersen
är aktiva.
Snabb blinkning: en blinkerslampa eller en tillhörande säkring fungerarinte, en blinkerslampa på släpet fung‐
erar inte.
Byte av glödlampor 3 227, säkringar
3 235.
Blinkers 3 142.
Bältespåminnare Bältespåminnare för
framsätena
X för förarsätet eller främre passag‐
erarsätet lyser eller blinkar rött.
Lyser
När tändningen har slagits på tills
säkerhetsbältet har spänts fast.
Blinkar
Efter att motorn startats i högst
100 sekunder tills säkerhetsbältet
fästs.
Påtagning av säkerhetsbältet 3 51.Status för baksätenas
säkerhetsbälten
> eller X i förarinformationscentralen
blinkar eller lyser.
Lyser
När tändningen har varit på i minst
35 sekunder tills säkerhetsbältet har spänts fast.
Om ett ej fastspänt säkerhetsbälte
spänns fast under körning.
Blinkar
När körningen har påbörjats när
säkerhetsbältet inte har spänts fast.

108Instrument och reglage
Påtagning av säkerhetsbältet 3 51.
Airbag och bältessträckare v lyser rött.
När tändningen slås på lyser kon‐
trollampan i cirka 4 sekunder. Om den
inte tänds, inte släcks efter
fyra sekunder eller tänds under kör‐
ning är det fel på airbagsystemet.
Uppsök en verkstad för att få hjälp.
Airbags och bältessträckarna kanske
inte utlöses vid en olycka.
Utlösta bältessträckare eller airbags
visas genom att kontrollampan v
lyser konstant.9 Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Bältessträckare, airbagsystem 3 50,
3 54.
Deaktivering av airbag ON V lyser gult.
Lyser under cirka 60 sekunder när
tändningen har slagits på. Passage‐
rarplatsens främre airbag är aktive‐
rad.
OFF * lyser gult.
Passagerarplatsens främre airbag är
deaktiverad 3 56.9 Fara
Det finns risk för dödliga skador
om ett barn använder ett barn‐
säkerhetssystem samtidigt som
det främre passagerarsätets air‐
bag är aktiverad.
Det finns risk för dödliga skador för
en vuxen person om airbagen på
den främre passagerarplatsen är
deaktiverad.
Laddningssystem
p lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är
igång Stanna, stäng av motorn. Bilbatteriet
laddas inte. Motorkylningen kan vara
skadad. Bromsservoenheten kan
sluta att ge effekt. Uppsök en verk‐
stad för att få hjälp.
Felindikeringslampa Z lyser eller blinkar gult.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är igång
Störning i avgasreningssystemet. De
tillåtna utsläppsvärdena kan över‐
skridas. Uppsök omedelbart en verk‐
stad för att få hjälp.
