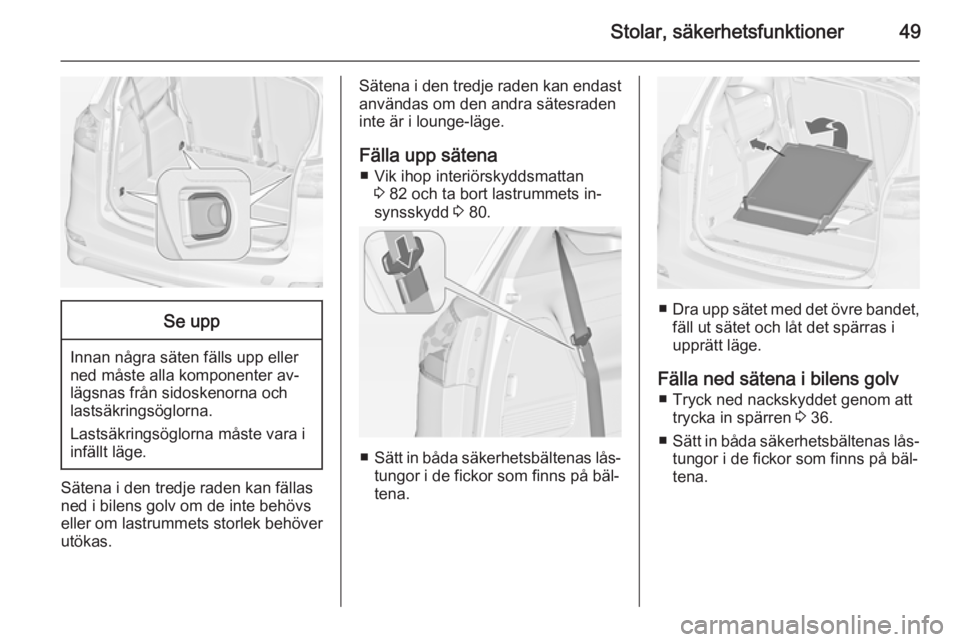

Stolar, säkerhetsfunktioner49Se upp
Innan några säten fälls upp eller
ned måste alla komponenter av‐
lägsnas från sidoskenorna och
lastsäkringsöglorna.
Lastsäkringsöglorna måste vara i
infällt läge.
Sätena i den tredje raden kan fällas
ned i bilens golv om de inte behövs
eller om lastrummets storlek behöver utökas.
Sätena i den tredje raden kan endastanvändas om den andra sätesraden
inte är i lounge-läge.
Fälla upp sätena ■ Vik ihop interiörskyddsmattan 3 82 och ta bort lastrummets in‐
synsskydd 3 80.
■ Sätt in båda säkerhetsbältenas lås‐
tungor i de fickor som finns på bäl‐
tena.
■ Dra upp sätet med det övre bandet,
fäll ut sätet och låt det spärras i
upprätt läge.
Fälla ned sätena i bilens golv ■ Tryck ned nackskyddet genom att trycka in spärren 3 36.
■ Sätt in båda säkerhetsbältenas lås‐
tungor i de fickor som finns på bäl‐
tena.

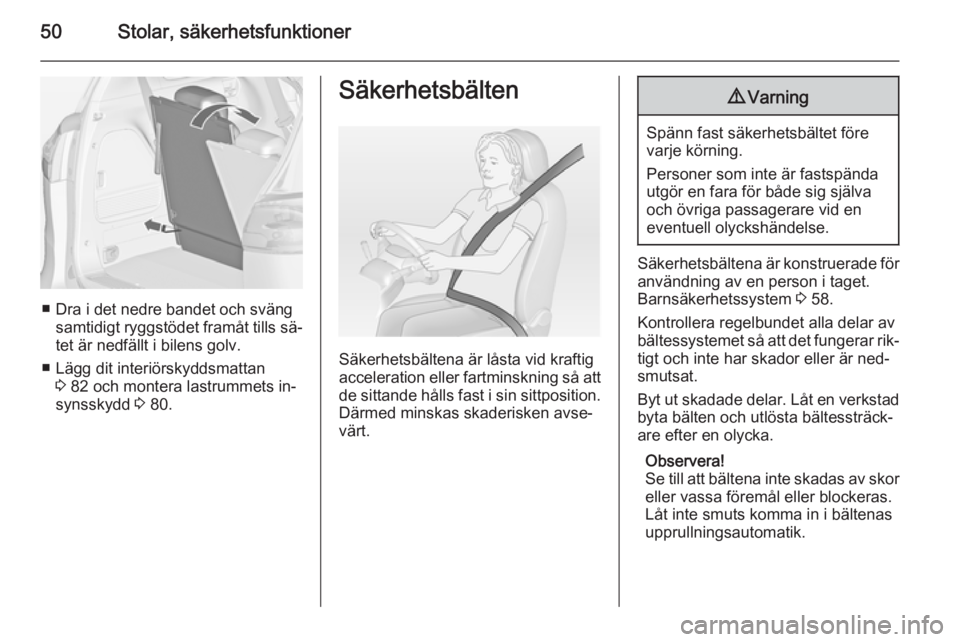

50Stolar, säkerhetsfunktioner
■ Dra i det nedre bandet och svängsamtidigt ryggstödet framåt tills sä‐tet är nedfällt i bilens golv.
■ Lägg dit interiörskyddsmattan 3 82 och montera lastrummets in‐
synsskydd 3 80.
Säkerhetsbälten
Säkerhetsbältena är låsta vid kraftig
acceleration eller fartminskning så att de sittande hålls fast i sin sittposition.
Därmed minskas skaderisken avse‐
värt.
9 Varning
Spänn fast säkerhetsbältet före
varje körning.
Personer som inte är fastspända
utgör en fara för både sig själva och övriga passagerare vid en
eventuell olyckshändelse.
Säkerhetsbältena är konstruerade för användning av en person i taget.
Barnsäkerhetssystem 3 58.
Kontrollera regelbundet alla delar av
bältessystemet så att det fungerar rik‐
tigt och inte har skador eller är ned‐
smutsat.
Byt ut skadade delar. Låt en verkstad byta bälten och utlösta bältessträck‐
are efter en olycka.
Observera!
Se till att bältena inte skadas av skor
eller vassa föremål eller blockeras.
Låt inte smuts komma in i bältenas
upprullningsautomatik.

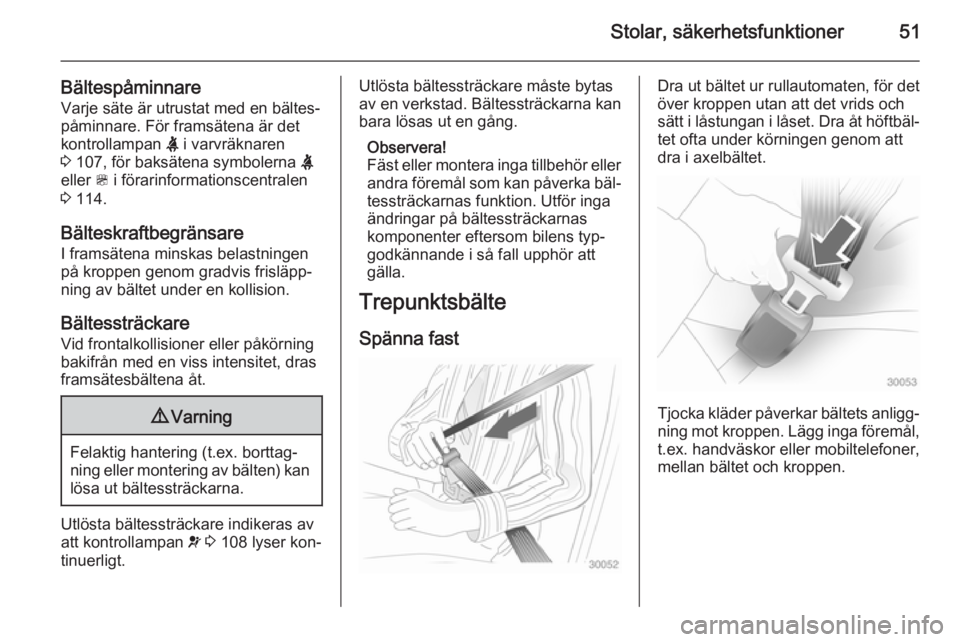

Stolar, säkerhetsfunktioner51
BältespåminnareVarje säte är utrustat med en bältes‐
påminnare. För framsätena är det
kontrollampan X i varvräknaren
3 107, för baksätena symbolerna X
eller > i förarinformationscentralen
3 114.
Bälteskraftbegränsare I framsätena minskas belastningenpå kroppen genom gradvis frisläpp‐ning av bältet under en kollision.
Bältessträckare
Vid frontalkollisioner eller påkörning
bakifrån med en viss intensitet, dras
framsätesbältena åt.9 Varning
Felaktig hantering (t.ex. borttag‐
ning eller montering av bälten) kan lösa ut bältessträckarna.
Utlösta bältessträckare indikeras av
att kontrollampan v 3 108 lyser kon‐
tinuerligt.
Utlösta bältessträckare måste bytas
av en verkstad. Bältessträckarna kan
bara lösas ut en gång.
Observera!
Fäst eller montera inga tillbehör eller andra föremål som kan påverka bäl‐tessträckarnas funktion. Utför inga
ändringar på bältessträckarnas
komponenter eftersom bilens typ‐
godkännande i så fall upphör att
gälla.
Trepunktsbälte
Spänna fastDra ut bältet ur rullautomaten, för det
över kroppen utan att det vrids och
sätt i låstungan i låset. Dra åt höftbäl‐ tet ofta under körningen genom att
dra i axelbältet.
Tjocka kläder påverkar bältets anligg‐
ning mot kroppen. Lägg inga föremål,
t.ex. handväskor eller mobiltelefoner,
mellan bältet och kroppen.

52Stolar, säkerhetsfunktioner9Varning
Bältet får inte löpa över hårda eller
ömtåliga föremål i klädernas
fickor.
Bältespåminnare X, > 3 107 och
3 114
Höjdinställning
1. Dra ut bältet något.
2. Tryck in knappen.
3. Ställ in höjden och se till att det spärras i rätt läge.
Ställ in höjden så att bältet löper överaxeln. Det får inte löpa över halsen
eller överarmen.
Gör ingen inställning under körning.
Demontering
För att lossa bältet: Tryck på den röda
knappen på bälteslåset.
Mittre säkerhetsbälte på andrasätesraden Det mittre sätet är utrustat med ett
speciellt trepunktsbälte.
Dra ut låstungorna med bältet från
bälteshållaren i taket.

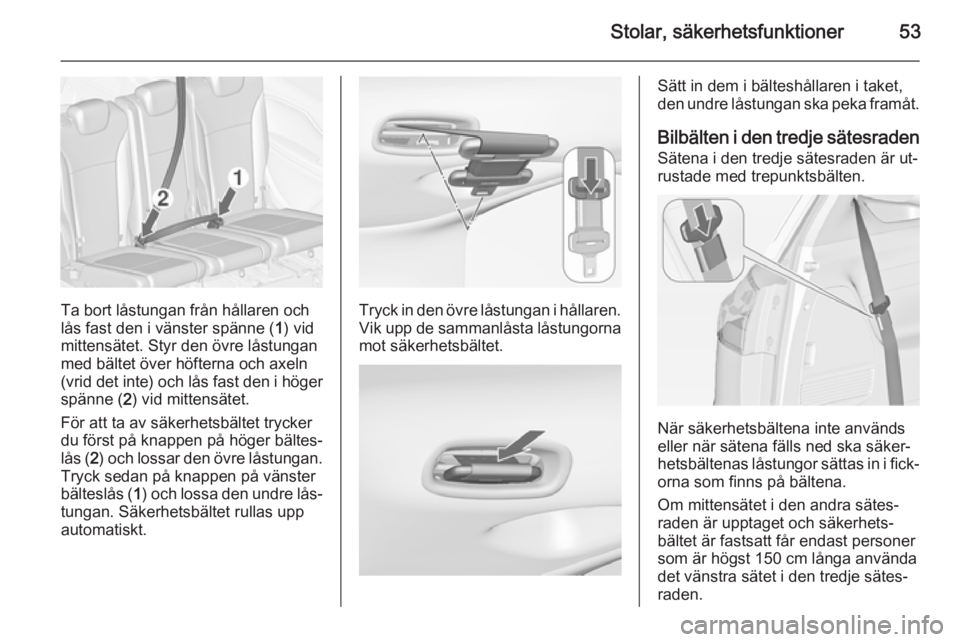

Stolar, säkerhetsfunktioner53
Ta bort låstungan från hållaren och
lås fast den i vänster spänne ( 1) vid
mittensätet. Styr den övre låstungan med bältet över höfterna och axeln
(vrid det inte) och lås fast den i höger
spänne ( 2) vid mittensätet.
För att ta av säkerhetsbältet trycker
du först på knappen på höger bältes‐ lås ( 2) och lossar den övre låstungan.
Tryck sedan på knappen på vänster
bälteslås ( 1) och lossa den undre lås‐
tungan. Säkerhetsbältet rullas upp
automatiskt.Tryck in den övre låstungan i hållaren.
Vik upp de sammanlåsta låstungorna
mot säkerhetsbältet.
Sätt in dem i bälteshållaren i taket,
den undre låstungan ska peka framåt.
Bilbälten i den tredje sätesraden
Sätena i den tredje sätesraden är ut‐
rustade med trepunktsbälten.
När säkerhetsbältena inte används
eller när sätena fälls ned ska säker‐
hetsbältenas låstungor sättas in i fick‐
orna som finns på bältena.
Om mittensätet i den andra sätes‐
raden är upptaget och säkerhets‐
bältet är fastsatt får endast personer
som är högst 150 cm långa använda
det vänstra sätet i den tredje sätes‐
raden.

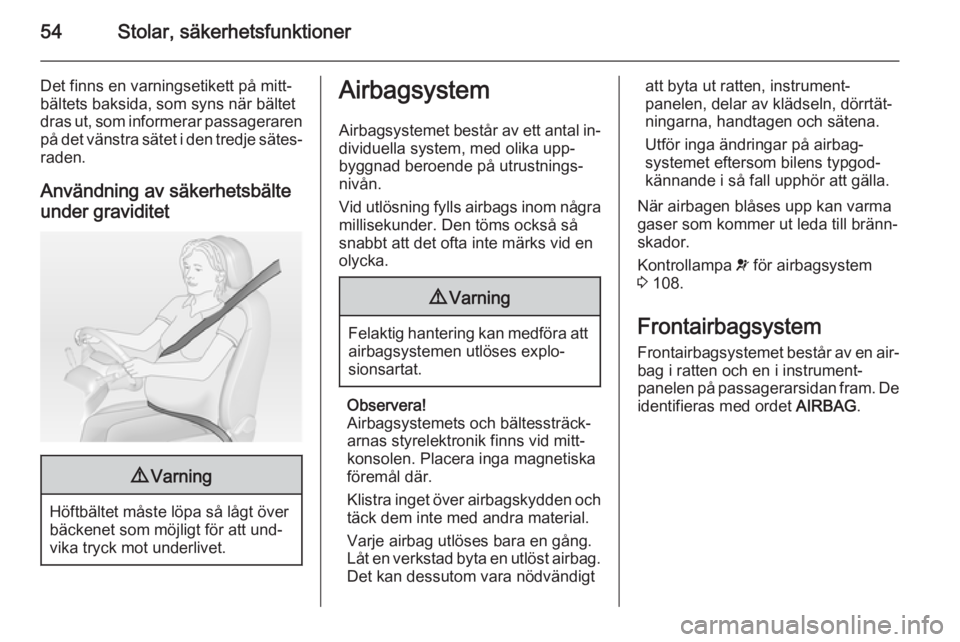

54Stolar, säkerhetsfunktioner
Det finns en varningsetikett på mitt‐bältets baksida, som syns när bältet
dras ut, som informerar passageraren
på det vänstra sätet i den tredje sätes‐ raden.
Användning av säkerhetsbälte
under graviditet9 Varning
Höftbältet måste löpa så lågt över
bäckenet som möjligt för att und‐
vika tryck mot underlivet.
Airbagsystem
Airbagsystemet består av ett antal in‐ dividuella system, med olika upp‐
byggnad beroende på utrustnings‐
nivån.
Vid utlösning fylls airbags inom några
millisekunder. Den töms också så
snabbt att det ofta inte märks vid en
olycka.9 Varning
Felaktig hantering kan medföra att
airbagsystemen utlöses explo‐
sionsartat.
Observera!
Airbagsystemets och bältessträck‐ arnas styrelektronik finns vid mitt‐
konsolen. Placera inga magnetiska
föremål där.
Klistra inget över airbagskydden och
täck dem inte med andra material.
Varje airbag utlöses bara en gång.
Låt en verkstad byta en utlöst airbag.
Det kan dessutom vara nödvändigt
att byta ut ratten, instrument‐
panelen, delar av klädseln, dörrtät‐
ningarna, handtagen och sätena.
Utför inga ändringar på airbag‐
systemet eftersom bilens typgod‐
kännande i så fall upphör att gälla.
När airbagen blåses upp kan varma
gaser som kommer ut leda till bränn‐
skador.
Kontrollampa v för airbagsystem
3 108.
Frontairbagsystem
Frontairbagsystemet består av en air‐
bag i ratten och en i instrument‐
panelen på passagerarsidan fram. De
identifieras med ordet AIRBAG.

Stolar, säkerhetsfunktioner55
Det finns dessutom en varningsetikett
på sidan av instrumentpanelen (syns
när den främre passagerardörren är
öppen) eller på framsätespassagera‐
rens solskydd.
Frontairbagsystemet aktiveras vid påkörning framifrån med en viss kraft.
Tändningen måste vara på.En upplåst airbag dämpar kollisionen
så att risken för skada på överkrop‐
pen och huvudet minskar avsevärt för de åkande i framsätena.
9 Varning
Ett optimalt skydd uppnås endast
om stolen är i korrekt position.
Stolsposition 3 38.
Placera inga kroppsdelar eller
föremål i expansionsområdet för
airbags.
Placera säkerhetsbältet korrekt
och fäst det ordentligt. Endast då
kan airbagen ge skydd.
Sidoairbagsystem
Sidoairbagsystemet består av en air‐
bag i varje framsätes ryggstöd. De
identifieras med märkningen
AIRBAG .
Sidoairbagsystemet utlöses vid på‐
körning från sidan med en viss kraft.
Tändningen måste vara på.

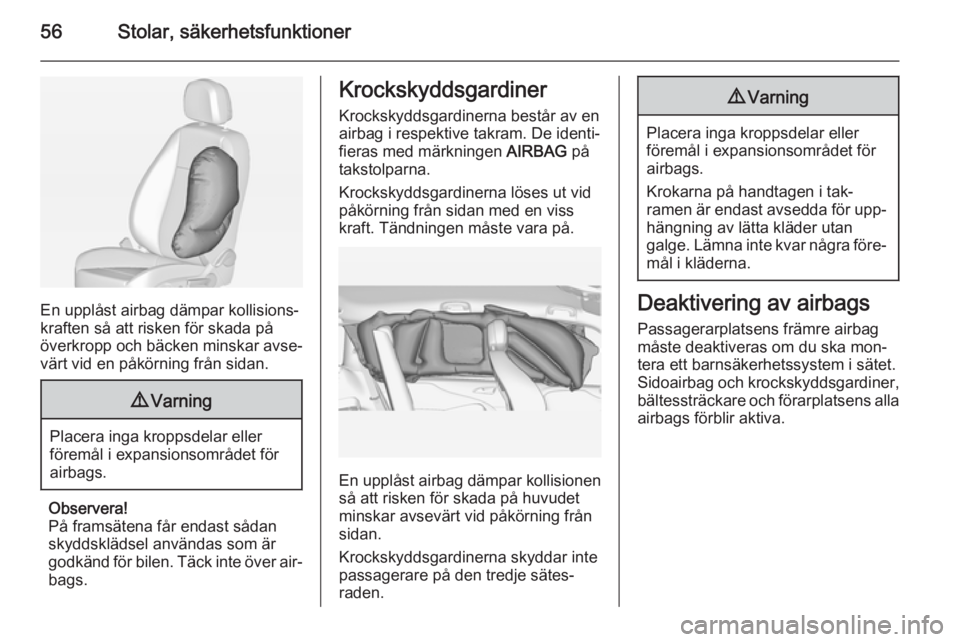

56Stolar, säkerhetsfunktioner
En upplåst airbag dämpar kollisions‐
kraften så att risken för skada på
överkropp och bäcken minskar avse‐
värt vid en påkörning från sidan.
9 Varning
Placera inga kroppsdelar eller
föremål i expansionsområdet för
airbags.
Observera!
På framsätena får endast sådan
skyddsklädsel användas som är
godkänd för bilen. Täck inte över air‐ bags.
Krockskyddsgardiner
Krockskyddsgardinerna består av en
airbag i respektive takram. De identi‐
fieras med märkningen AIRBAG på
takstolparna.
Krockskyddsgardinerna löses ut vid
påkörning från sidan med en viss
kraft. Tändningen måste vara på.
En upplåst airbag dämpar kollisionen
så att risken för skada på huvudet
minskar avsevärt vid påkörning från
sidan.
Krockskyddsgardinerna skyddar inte
passagerare på den tredje sätes‐
raden.
9 Varning
Placera inga kroppsdelar eller
föremål i expansionsområdet för
airbags.
Krokarna på handtagen i tak‐
ramen är endast avsedda för upp‐ hängning av lätta kläder utan
galge. Lämna inte kvar några före‐
mål i kläderna.
Deaktivering av airbags
Passagerarplatsens främre airbag
måste deaktiveras om du ska mon‐
tera ett barnsäkerhetssystem i sätet.
Sidoairbag och krockskyddsgardiner,
bältessträckare och förarplatsens alla
airbags förblir aktiva.

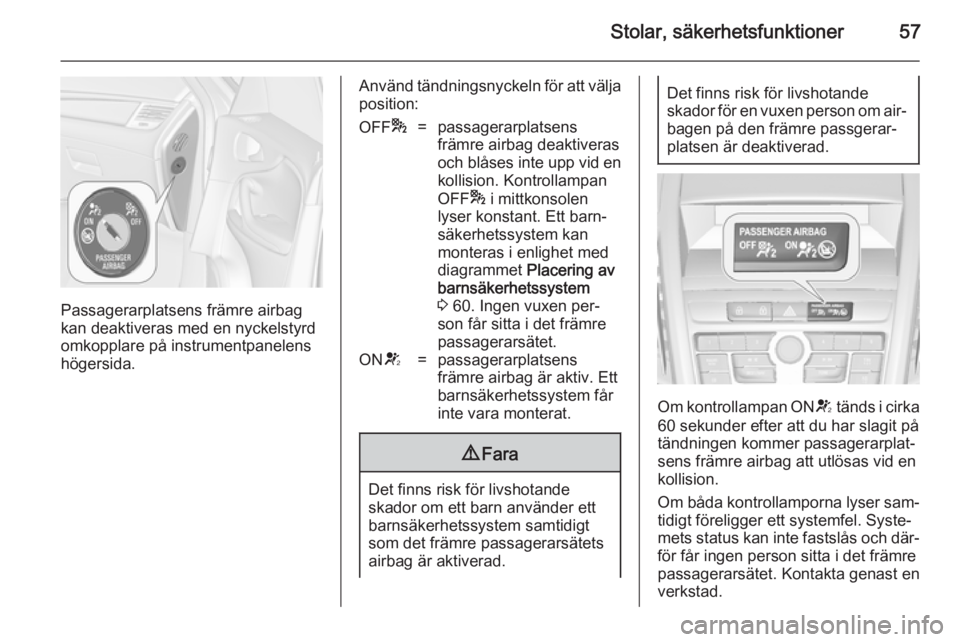

Stolar, säkerhetsfunktioner57
Passagerarplatsens främre airbag
kan deaktiveras med en nyckelstyrd
omkopplare på instrumentpanelens
högersida.
Använd tändningsnyckeln för att välja
position:OFF *=passagerarplatsens
främre airbag deaktiveras
och blåses inte upp vid en kollision. Kontrollampan
OFF * i mittkonsolen
lyser konstant. Ett barn‐
säkerhetssystem kan
monteras i enlighet med
diagrammet Placering av
barnsäkerhetssystem
3 60. Ingen vuxen per‐
son får sitta i det främre
passagerarsätet.ON V=passagerarplatsens
främre airbag är aktiv. Ett
barnsäkerhetssystem får
inte vara monterat.9 Fara
Det finns risk för livshotande
skador om ett barn använder ett barnsäkerhetssystem samtidigt
som det främre passagerarsätets
airbag är aktiverad.
Det finns risk för livshotande
skador för en vuxen person om air‐ bagen på den främre passgerar‐
platsen är deaktiverad.
Om kontrollampan ON V tänds i cirka
60 sekunder efter att du har slagit på
tändningen kommer passagerarplat‐
sens främre airbag att utlösas vid en
kollision.
Om båda kontrollamporna lyser sam‐ tidigt föreligger ett systemfel. Syste‐
mets status kan inte fastslås och där‐
för får ingen person sitta i det främre
passagerarsätet. Kontakta genast en
verkstad.

58Stolar, säkerhetsfunktioner
Ändra status endast när bilen stoppasmed tändningen av.
Denna status är kvar till nästa änd‐
ring.
Kontrollampa för deaktivering av air‐
bag 3 108.Barnsäkerhet
Barnsäkerhetssystem Vi rekommenderar Opels barnsäker‐
hetssystem som är särskilt anpassat
till bilen.
När en bilbarnstol används måste du
beakta följande bruks- och installa‐
tionsanvisningar samt de anvisningar
som följer med bilbarnstolen.
Följ alltid lokala och nationella före‐
skrifter. I en del länder är användning av barnsäkerhetssystem förbjuden
på vissa sittplatser.9 Varning
Vid användning av en bilbarnstol i
passagerarsätet fram måste air‐
bagsystemen för framsätes‐
passageraren deaktiveras. Om
detta inte görs innebär en utlös‐
ning av airbags en risk för att
barnet drabbas av livshotande
skador.
Detta gäller särskilt om bakåtrikt‐ ade bilbarnstolar används i det
främre passagerarsätet.
Avstängning av passagerarairbag
3 56.
Val av rätt system
Baksätet är den bästa platsen att
fästa ett barnsäkerhetssystem.
Barnen ska så länge som möjligt
färdas bakåtvända i bilen. Det ger
mindre påfrestning på barnets rygg‐
rad, som fortfarande är mycket svag,
om en olycka skulle inträffa.
Lämpliga barnsäkerhetssystem upp‐
fyller kraven i ECE 44-03 eller
ECE 44-04. Kontrollera lokala regler
och lagstiftning för obligatorisk an‐
vändning av barnsäkerhetssystem.
Se till att bilbarnstolen som skall mon‐ teras är kompatibel med biltypen.
Se till att monteringsplatsen för bil‐
barnstolen i bilen är korrekt.
Låt barn kliva i och ur bilen endast på
den sida som är riktad bort från trafi‐
ken.
