Conducción y manejo239

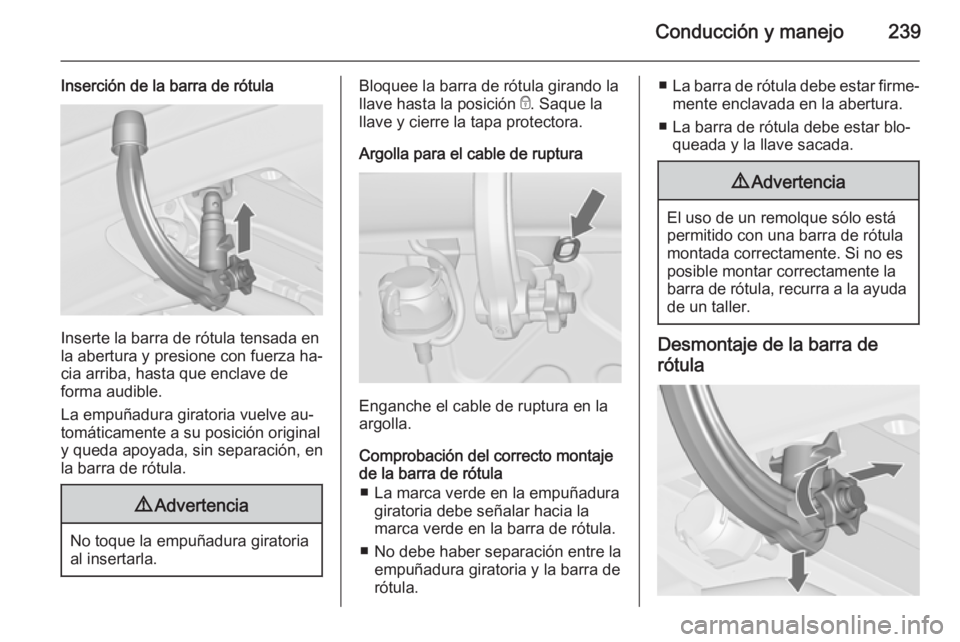

Inserción de la barra de rótula
Inserte la barra de rótula tensada en
la abertura y presione con fuerza ha‐
cia arriba, hasta que enclave de
forma audible.
La empuñadura giratoria vuelve au‐
tomáticamente a su posición original y queda apoyada, sin separación, en
la barra de rótula.
9 Advertencia
No toque la empuñadura giratoria
al insertarla.
Bloquee la barra de rótula girando la
llave hasta la posición e. Saque la
llave y cierre la tapa protectora.
Argolla para el cable de ruptura
Enganche el cable de ruptura en la
argolla.
Comprobación del correcto montaje
de la barra de rótula
■ La marca verde en la empuñadura giratoria debe señalar hacia la
marca verde en la barra de rótula.
■ No debe haber separación entre la empuñadura giratoria y la barra de
rótula.
■ La barra de rótula debe estar firme‐
mente enclavada en la abertura.
■ La barra de rótula debe estar blo‐ queada y la llave sacada.9 Advertencia
El uso de un remolque sólo está
permitido con una barra de rótula montada correctamente. Si no es
posible montar correctamente la
barra de rótula, recurra a la ayuda
de un taller.
Desmontaje de la barra de
rótula

240Conducción y manejo

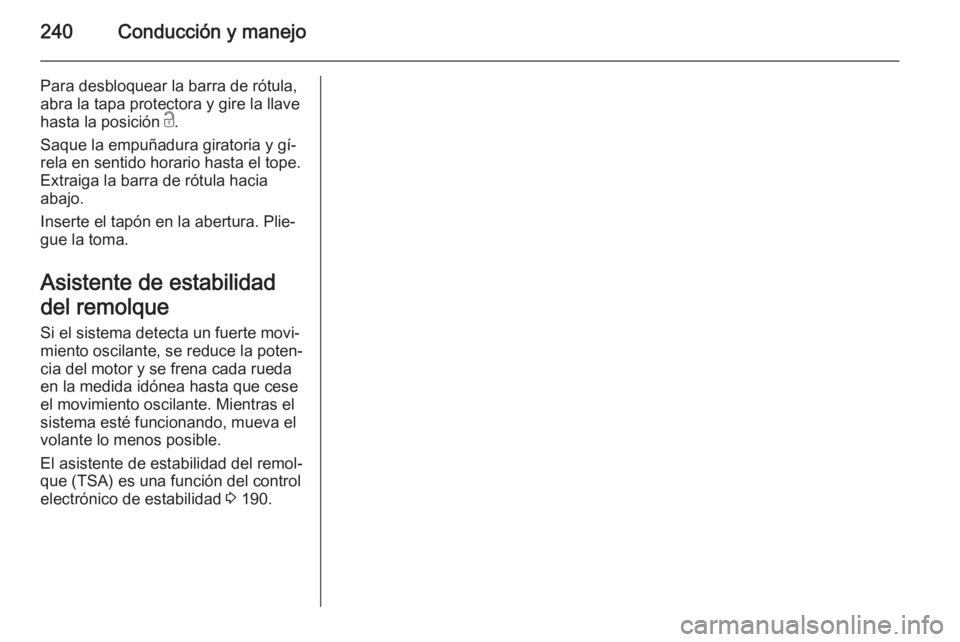

Para desbloquear la barra de rótula,abra la tapa protectora y gire la llave
hasta la posición c.
Saque la empuñadura giratoria y gí‐
rela en sentido horario hasta el tope.
Extraiga la barra de rótula hacia
abajo.
Inserte el tapón en la abertura. Plie‐
gue la toma.
Asistente de estabilidad
del remolque
Si el sistema detecta un fuerte movi‐ miento oscilante, se reduce la poten‐
cia del motor y se frena cada rueda
en la medida idónea hasta que cese
el movimiento oscilante. Mientras el
sistema esté funcionando, mueva el
volante lo menos posible.
El asistente de estabilidad del remol‐
que (TSA) es una función del control
electrónico de estabilidad 3 190.

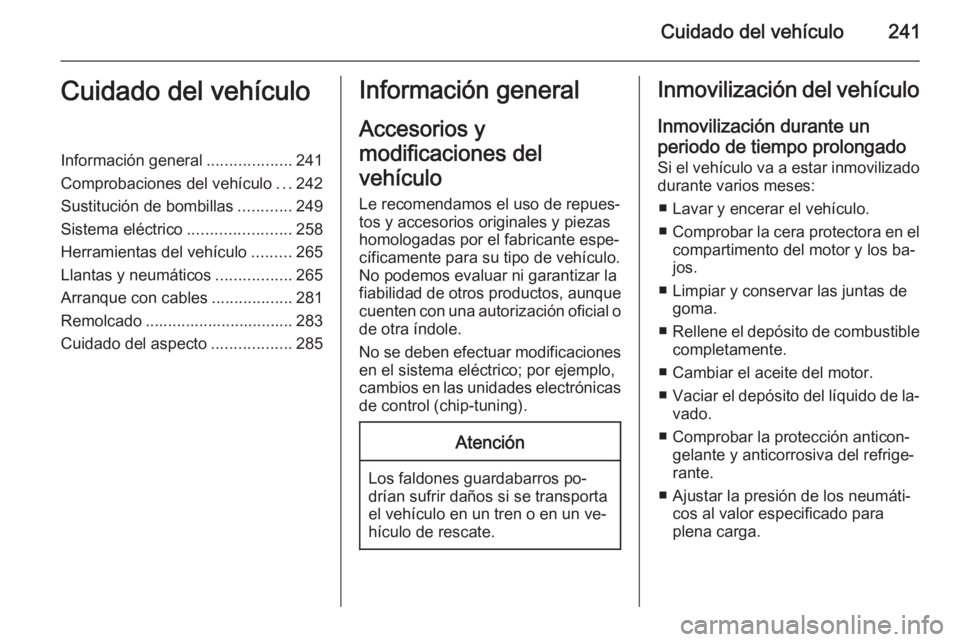

Cuidado del vehículo241Cuidado del vehículoInformación general...................241
Comprobaciones del vehículo ...242
Sustitución de bombillas ............249
Sistema eléctrico .......................258
Herramientas del vehículo .........265
Llantas y neumáticos .................265
Arranque con cables ..................281
Remolcado ................................. 283 Cuidado del aspecto ..................285Información general
Accesorios y
modificaciones del
vehículo
Le recomendamos el uso de repues‐
tos y accesorios originales y piezas homologadas por el fabricante espe‐cíficamente para su tipo de vehículo.
No podemos evaluar ni garantizar la
fiabilidad de otros productos, aunque cuenten con una autorización oficial o
de otra índole.
No se deben efectuar modificaciones
en el sistema eléctrico; por ejemplo,
cambios en las unidades electrónicas de control (chip-tuning).Atención
Los faldones guardabarros po‐
drían sufrir daños si se transporta
el vehículo en un tren o en un ve‐
hículo de rescate.
Inmovilización del vehículo
Inmovilización durante un
periodo de tiempo prolongado Si el vehículo va a estar inmovilizado
durante varios meses:
■ Lavar y encerar el vehículo.
■ Comprobar la cera protectora en el
compartimento del motor y los ba‐
jos.
■ Limpiar y conservar las juntas de goma.
■ Rellene el depósito de combustible
completamente.
■ Cambiar el aceite del motor. ■ Vaciar el depósito del líquido de la‐
vado.
■ Comprobar la protección anticon‐ gelante y anticorrosiva del refrige‐
rante.
■ Ajustar la presión de los neumáti‐ cos al valor especificado para
plena carga.

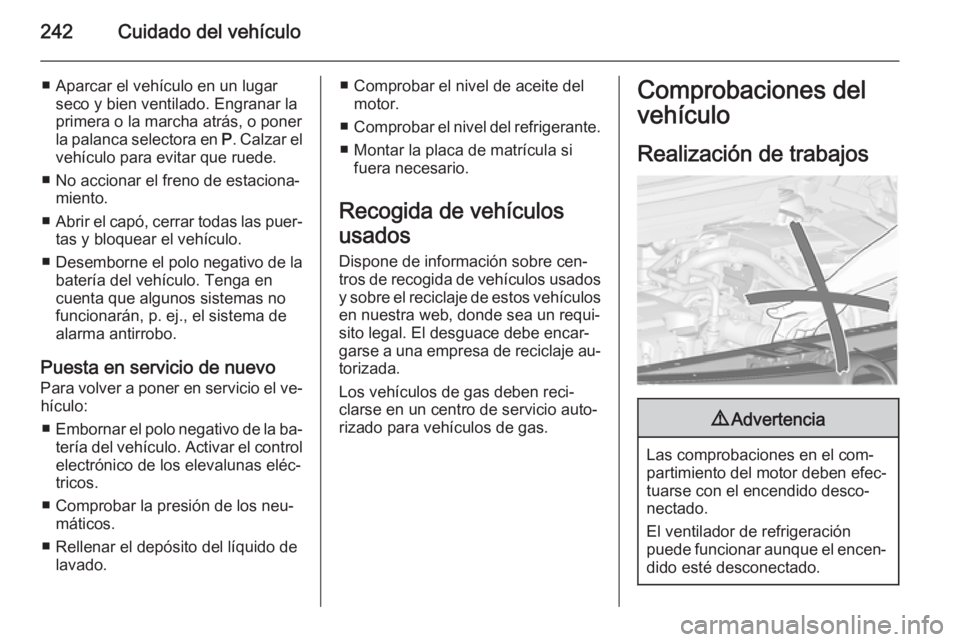

242Cuidado del vehículo
■ Aparcar el vehículo en un lugarseco y bien ventilado. Engranar la
primera o la marcha atrás, o poner
la palanca selectora en P. Calzar el
vehículo para evitar que ruede.
■ No accionar el freno de estaciona‐ miento.
■ Abrir el capó, cerrar todas las puer‐
tas y bloquear el vehículo.
■ Desemborne el polo negativo de la
batería del vehículo. Tenga en
cuenta que algunos sistemas no
funcionarán, p. ej., el sistema de
alarma antirrobo.
Puesta en servicio de nuevo Para volver a poner en servicio el ve‐hículo:
■ Embornar el polo negativo de la ba‐
tería del vehículo. Activar el control electrónico de los elevalunas eléc‐
tricos.
■ Comprobar la presión de los neu‐ máticos.
■ Rellenar el depósito del líquido de lavado.■ Comprobar el nivel de aceite delmotor.
■ Comprobar el nivel del refrigerante.
■ Montar la placa de matrícula si fuera necesario.
Recogida de vehículos
usados Dispone de información sobre cen‐
tros de recogida de vehículos usados
y sobre el reciclaje de estos vehículos en nuestra web, donde sea un requi‐
sito legal. El desguace debe encar‐
garse a una empresa de reciclaje au‐
torizada.
Los vehículos de gas deben reci‐
clarse en un centro de servicio auto‐
rizado para vehículos de gas.Comprobaciones del
vehículo
Realización de trabajos9 Advertencia
Las comprobaciones en el com‐
partimiento del motor deben efec‐ tuarse con el encendido desco‐
nectado.
El ventilador de refrigeración
puede funcionar aunque el encen‐ dido esté desconectado.

Cuidado del vehículo2439Peligro
El sistema de encendido y los fa‐
ros de xenón utilizan una tensión
muy alta. No toque sus compo‐
nentes.

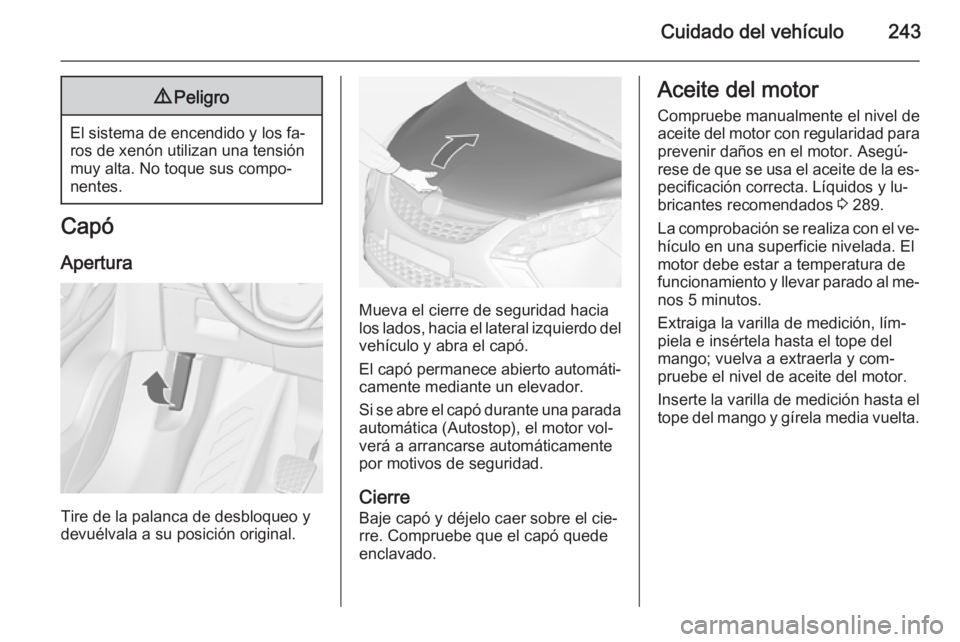

Capó
Apertura
Tire de la palanca de desbloqueo y
devuélvala a su posición original.
Mueva el cierre de seguridad hacia
los lados, hacia el lateral izquierdo del
vehículo y abra el capó.
El capó permanece abierto automáti‐
camente mediante un elevador.
Si se abre el capó durante una parada
automática (Autostop), el motor vol‐
verá a arrancarse automáticamente
por motivos de seguridad.
Cierre
Baje capó y déjelo caer sobre el cie‐
rre. Compruebe que el capó quede
enclavado.
Aceite del motor
Compruebe manualmente el nivel de
aceite del motor con regularidad para
prevenir daños en el motor. Asegú‐
rese de que se usa el aceite de la es‐ pecificación correcta. Líquidos y lu‐
bricantes recomendados 3 289.
La comprobación se realiza con el ve‐
hículo en una superficie nivelada. El
motor debe estar a temperatura de
funcionamiento y llevar parado al me‐
nos 5 minutos.
Extraiga la varilla de medición, lím‐
piela e insértela hasta el tope del
mango; vuelva a extraerla y com‐
pruebe el nivel de aceite del motor.
Inserte la varilla de medición hasta el tope del mango y gírela media vuelta.

244Cuidado del vehículo

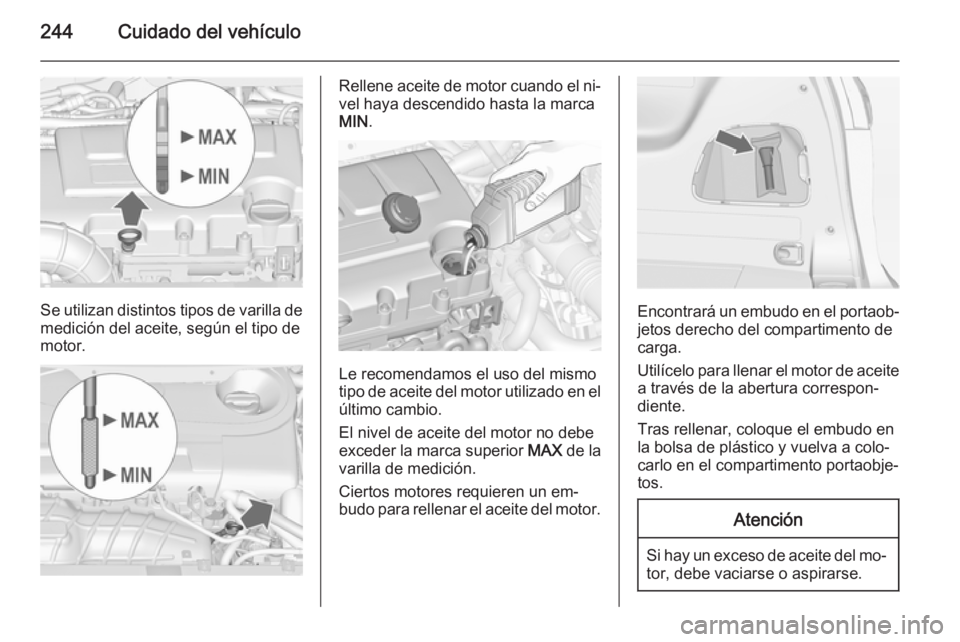

Se utilizan distintos tipos de varilla de
medición del aceite, según el tipo de
motor.
Rellene aceite de motor cuando el ni‐ vel haya descendido hasta la marca
MIN .
Le recomendamos el uso del mismo
tipo de aceite del motor utilizado en el
último cambio.
El nivel de aceite del motor no debe
exceder la marca superior MAX de la
varilla de medición.
Ciertos motores requieren un em‐
budo para rellenar el aceite del motor.
Encontrará un embudo en el portaob‐
jetos derecho del compartimento de
carga.
Utilícelo para llenar el motor de aceite a través de la abertura correspon‐
diente.
Tras rellenar, coloque el embudo en
la bolsa de plástico y vuelva a colo‐ carlo en el compartimento portaobje‐
tos.
Atención
Si hay un exceso de aceite del mo‐ tor, debe vaciarse o aspirarse.

Cuidado del vehículo245
Capacidades 3 304.
Coloque el tapón correctamente y
apriételo.

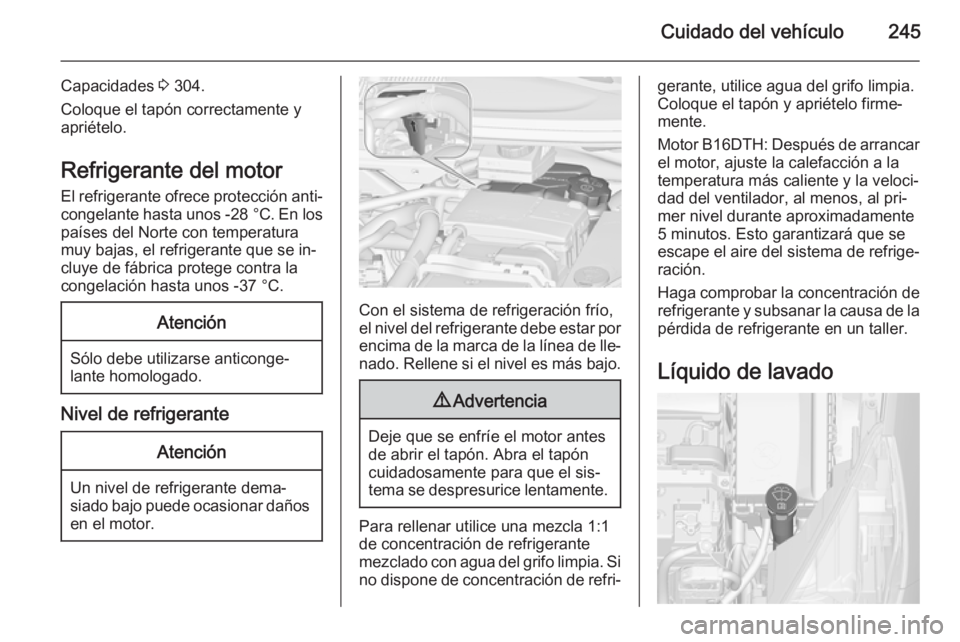

Refrigerante del motor
El refrigerante ofrece protección anti‐ congelante hasta unos -28 °C. En los
países del Norte con temperatura
muy bajas, el refrigerante que se in‐
cluye de fábrica protege contra la
congelación hasta unos -37 °C.Atención
Sólo debe utilizarse anticonge‐
lante homologado.
Nivel de refrigerante
Atención
Un nivel de refrigerante dema‐
siado bajo puede ocasionar daños en el motor.
Con el sistema de refrigeración frío,
el nivel del refrigerante debe estar por
encima de la marca de la línea de lle‐
nado. Rellene si el nivel es más bajo.
9 Advertencia
Deje que se enfríe el motor antes
de abrir el tapón. Abra el tapón cuidadosamente para que el sis‐tema se despresurice lentamente.
Para rellenar utilice una mezcla 1:1
de concentración de refrigerante
mezclado con agua del grifo limpia. Si no dispone de concentración de refri‐
gerante, utilice agua del grifo limpia.
Coloque el tapón y apriételo firme‐
mente.
Motor B16DTH : Después de arrancar
el motor, ajuste la calefacción a la
temperatura más caliente y la veloci‐
dad del ventilador, al menos, al pri‐
mer nivel durante aproximadamente
5 minutos. Esto garantizará que se
escape el aire del sistema de refrige‐
ración.
Haga comprobar la concentración de
refrigerante y subsanar la causa de la
pérdida de refrigerante en un taller.
Líquido de lavado

246Cuidado del vehículo
Llene el depósito con agua limpia
mezclada con una cantidad ade‐
cuada de líquido lavaparabrisas que contenga anticongelante. Para la re‐
lación correcta de la mezcla, consulte el depósito del líquido de lavado.Atención
Sólo el líquido de lavado con una
concentración suficiente de anti‐
congelante ofrece protección a
bajas temperaturas o si hay una caída brusca de la temperatura.
Frenos
Si el forro de freno tiene un grosor
mínimo puede escucharse un chirrido durante el proceso de frenado.
Se puede continuar conduciendo,
pero haga sustituir las pastillas de fre‐
nos lo antes posible.
Una vez montadas las pastillas de
freno nuevas, no frene a fondo inne‐
cesariamente durante los primeros
viajes.
Líquido de frenos9 Advertencia
El líquido de frenos es tóxico y co‐
rrosivo. Evite su contacto con los
ojos, la piel, la ropa o superficies
pintadas.
El nivel del líquido de frenos debe es‐
tar entre las marcas MIN y MAX .
Al rellenar debe asegurarse la má‐
xima limpieza, ya que la contamina‐
ción del líquido de frenos puede oca‐
sionar fallos en el sistema de frenos.
Haga subsanar la causa de la pérdida de líquido de frenos en un taller.
Utilice sólo líquido de frenos de alto
rendimiento homologado para su ve‐
hículo. Líquido de frenos y embrague
3 289.
Batería del vehículo
Los vehículos sin sistema stop-start
vendrán equipados con una batería
de plomo-ácido. Los vehículos con
sistema stop-start vendrán equipa‐
dos con una batería AGM que no es
una batería de plomo-ácido.
La batería del vehículo no requiere
mantenimiento, siempre que el perfil
de conducción permita que la batería se cargue lo suficiente. La conduc‐
ción en distancias cortas y los fre‐
cuentes arranques del motor pueden
descargar la batería. Evite el uso de consumidores eléctricos innecesa‐rios.

Cuidado del vehículo247
Las pilas no deben arrojarse a la ba‐
sura doméstica. Deben desecharse en un punto de recogida autorizado
para su reciclaje.
La inmovilización del vehículo du‐
rante más de 4 semanas puede oca‐
sionar la descarga de la batería. Des‐ emborne el polo negativo de la bate‐
ría del vehículo.
Sólo se debe embornar o desembor‐
nar la batería con el encendido des‐
conectado.
Protección contra descarga de la ba‐
tería del vehículo 3 160.
Sustitución de la batería del
vehículo
Nota
Cualquier desviación de las presen‐
tes instrucciones puede ocasionar
una desactivación temporal del sis‐
tema stop-start.
Al sustituir la batería del vehículo, asegúrese de que no haya orificios de ventilación abiertos cerca del bornepositivo. Si hay un orificio de ventila‐
ción abierto en esta zona, debe ce‐
rrarse con un tapón ciego y abrirse la ventilación cerca del borne negativo.
Solamente deben utilizarse baterías
de vehículo que permitan la fijación
de la caja de fusibles encima de la
batería del vehículo.
En vehículos con un sistema Stop-
Start, asegúrese de que la batería
AGM ("Absorptive Glass Mat" o malla
de fibra de vidrio absorbente) se sus‐ tituye con otra batería AGM.
Las baterías AGM se pueden identi‐
ficar por la etiqueta en la batería. Le
recomendamos el uso de una batería
de vehículo original Opel.
Nota
El uso de una batería de vehículo
AGM distinta de la batería del ve‐
hículo original Opel puede menos‐
cabar el rendimiento del sistema stop-start.
Le recomendamos que acuda a un
taller para sustituir la batería del ve‐
hículo.
Sistema stop-start 3 174.

248Cuidado del vehículo
Carga de la batería del vehículo9Advertencia
En vehículos con sistema stop-
start, asegúrese de que el poten‐
cial de carga no supere los
14,6 V si utiliza un cargador de ba‐ terías. En caso contrario, la bate‐
ría podría sufrir daños.
Arranque con cables 3 281.
Etiqueta de advertencia
Significado de los símbolos: ■ Evite la presencia de llamas des‐ cubiertas o chispas, no fume.
■ Lleve siempre protección ocular. Los gases explosivos pueden pro‐
vocar lesiones e incluso ceguera.
■ Mantenga la batería del vehículo lejos del alcance de los niños.
■ La batería del vehículo contiene ácido sulfúrico que puede producir
ceguera o lesiones graves por que‐
maduras.
■ Consulte el manual del propietario para más información.
■ Puede haber gas explosivo cerca de la batería del vehículo.Purga del sistema de
combustible diésel
Si se ha agotado el depósito, hay que purgar el sistema de combustible dié‐ sel. Conecte el encendido tres veces
durante unos 15 segundos cada vez.
Luego intente arrancar el motor du‐
rante un máximo de 40 segundos.
Repita este proceso después de es‐
perar un mínimo de 5 segundos. Si no
consigue arrancar el motor, recurra a la ayuda de un taller.
Sustitución de las
escobillas
