OPEL ZAFIRA C 2014 Manuale di uso e manutenzione (in Italian)

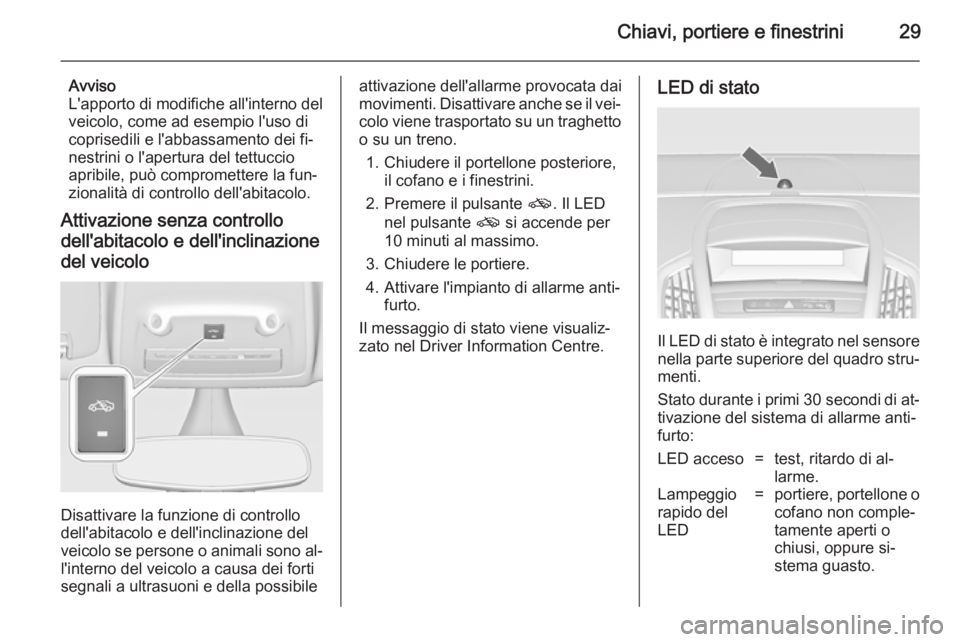

Chiavi, portiere e finestrini29
Avviso
L'apporto di modifiche all'interno del veicolo, come ad esempio l'uso di
coprisedili e l'abbassamento dei fi‐
nestrini o l'apertura del tettuccio
apribile, può compromettere la fun‐
zionalità di controllo dell'abitacolo.
Attivazione senza controllo
dell'abitacolo e dell'inclinazione
del veicolo
Disattivare la funzione di controllo
dell'abitacolo e dell'inclinazione del
veicolo se persone o animali sono al‐ l'interno del veicolo a causa dei forti
segnali a ultrasuoni e della possibile
attivazione dell'allarme provocata dai
movimenti. Disattivare anche se il vei‐
colo viene trasportato su un traghetto o su un treno.
1. Chiudere il portellone posteriore, il cofano e i finestrini.
2. Premere il pulsante o. Il LED
nel pulsante o si accende per
10 minuti al massimo.
3. Chiudere le portiere.
4. Attivare l'impianto di allarme anti‐ furto.
Il messaggio di stato viene visualiz‐ zato nel Driver Information Centre.LED di stato
Il LED di stato è integrato nel sensore
nella parte superiore del quadro stru‐ menti.
Stato durante i primi 30 secondi di at‐
tivazione del sistema di allarme anti‐
furto:
LED acceso=test, ritardo di al‐
larme.Lampeggio
rapido del
LED=portiere, portellone o
cofano non comple‐
tamente aperti o
chiusi, oppure si‐
stema guasto.

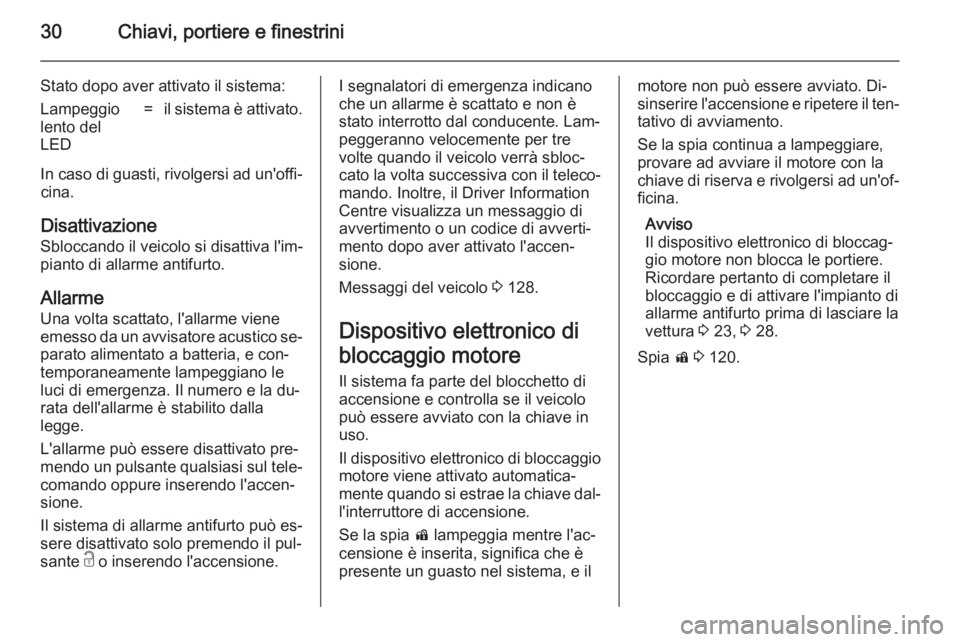

30Chiavi, portiere e finestrini
Stato dopo aver attivato il sistema:Lampeggio
lento del
LED=il sistema è attivato.
In caso di guasti, rivolgersi ad un'offi‐ cina.
Disattivazione Sbloccando il veicolo si disattiva l'im‐
pianto di allarme antifurto.
Allarme
Una volta scattato, l'allarme viene
emesso da un avvisatore acustico se‐
parato alimentato a batteria, e con‐
temporaneamente lampeggiano le
luci di emergenza. Il numero e la du‐
rata dell'allarme è stabilito dalla
legge.
L'allarme può essere disattivato pre‐
mendo un pulsante qualsiasi sul tele‐ comando oppure inserendo l'accen‐sione.
Il sistema di allarme antifurto può es‐
sere disattivato solo premendo il pul‐
sante c o inserendo l'accensione.
I segnalatori di emergenza indicano
che un allarme è scattato e non è
stato interrotto dal conducente. Lam‐
peggeranno velocemente per tre
volte quando il veicolo verrà sbloc‐
cato la volta successiva con il teleco‐ mando. Inoltre, il Driver Information
Centre visualizza un messaggio di avvertimento o un codice di avverti‐
mento dopo aver attivato l'accen‐
sione.
Messaggi del veicolo 3 128.
Dispositivo elettronico di
bloccaggio motore
Il sistema fa parte del blocchetto di
accensione e controlla se il veicolo
può essere avviato con la chiave in
uso.
Il dispositivo elettronico di bloccaggio motore viene attivato automatica‐
mente quando si estrae la chiave dal‐
l'interruttore di accensione.
Se la spia d lampeggia mentre l'ac‐
censione è inserita, significa che è
presente un guasto nel sistema, e ilmotore non può essere avviato. Di‐
sinserire l'accensione e ripetere il ten‐
tativo di avviamento.
Se la spia continua a lampeggiare,
provare ad avviare il motore con la
chiave di riserva e rivolgersi ad un'of‐ ficina.
Avviso
Il dispositivo elettronico di bloccag‐ gio motore non blocca le portiere.
Ricordare pertanto di completare il
bloccaggio e di attivare l'impianto di
allarme antifurto prima di lasciare la
vettura 3 23, 3 28.
Spia d 3 120.

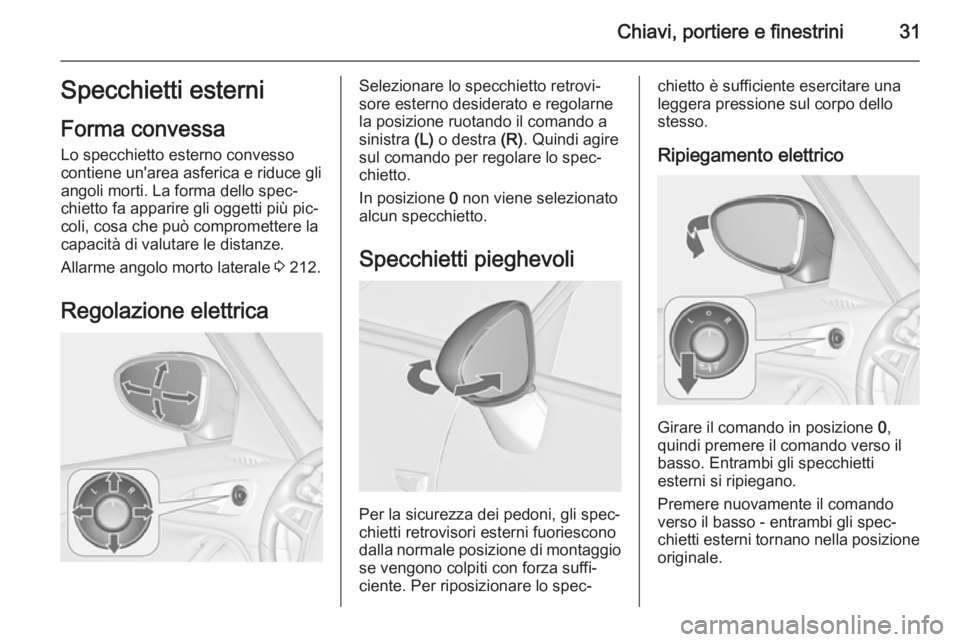

Chiavi, portiere e finestrini31Specchietti esterni
Forma convessa Lo specchietto esterno convesso
contiene un'area asferica e riduce gli
angoli morti. La forma dello spec‐
chietto fa apparire gli oggetti più pic‐
coli, cosa che può compromettere la
capacità di valutare le distanze.
Allarme angolo morto laterale 3 212.
Regolazione elettricaSelezionare lo specchietto retrovi‐
sore esterno desiderato e regolarne
la posizione ruotando il comando a
sinistra (L) o destra (R). Quindi agire
sul comando per regolare lo spec‐
chietto.
In posizione 0 non viene selezionato
alcun specchietto.
Specchietti pieghevoli
Per la sicurezza dei pedoni, gli spec‐
chietti retrovisori esterni fuoriescono
dalla normale posizione di montaggio
se vengono colpiti con forza suffi‐
ciente. Per riposizionare lo spec‐
chietto è sufficiente esercitare una
leggera pressione sul corpo dello
stesso.
Ripiegamento elettrico
Girare il comando in posizione 0,
quindi premere il comando verso il
basso. Entrambi gli specchietti
esterni si ripiegano.
Premere nuovamente il comando
verso il basso - entrambi gli spec‐
chietti esterni tornano nella posizione originale.

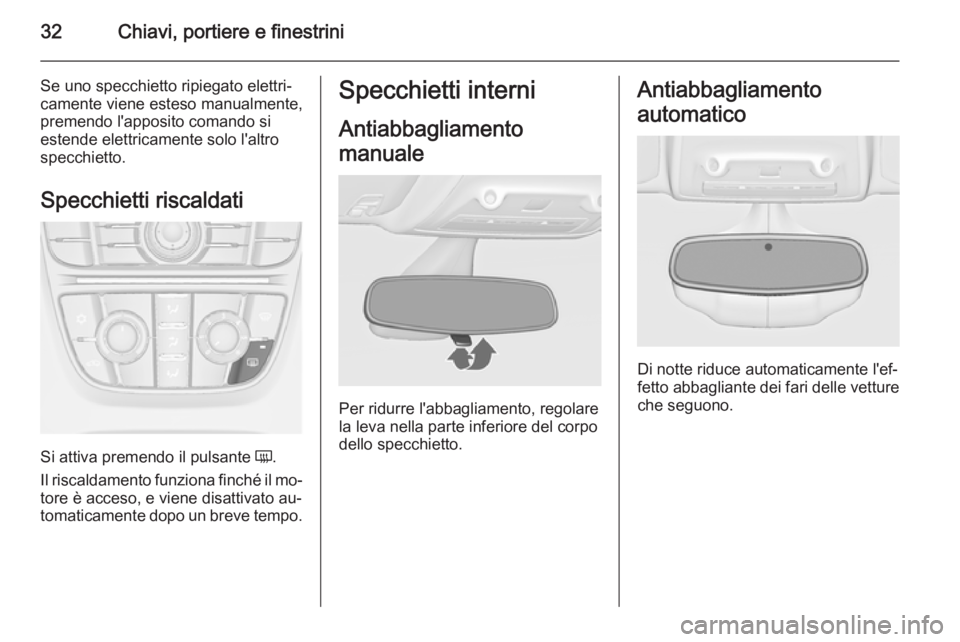

32Chiavi, portiere e finestrini
Se uno specchietto ripiegato elettri‐
camente viene esteso manualmente,
premendo l'apposito comando si
estende elettricamente solo l'altro
specchietto.
Specchietti riscaldati
Si attiva premendo il pulsante Ü.
Il riscaldamento funziona finché il mo‐
tore è acceso, e viene disattivato au‐
tomaticamente dopo un breve tempo.
Specchietti interni
Antiabbagliamento
manuale
Per ridurre l'abbagliamento, regolare
la leva nella parte inferiore del corpo
dello specchietto.
Antiabbagliamento
automatico
Di notte riduce automaticamente l'ef‐
fetto abbagliante dei fari delle vetture che seguono.

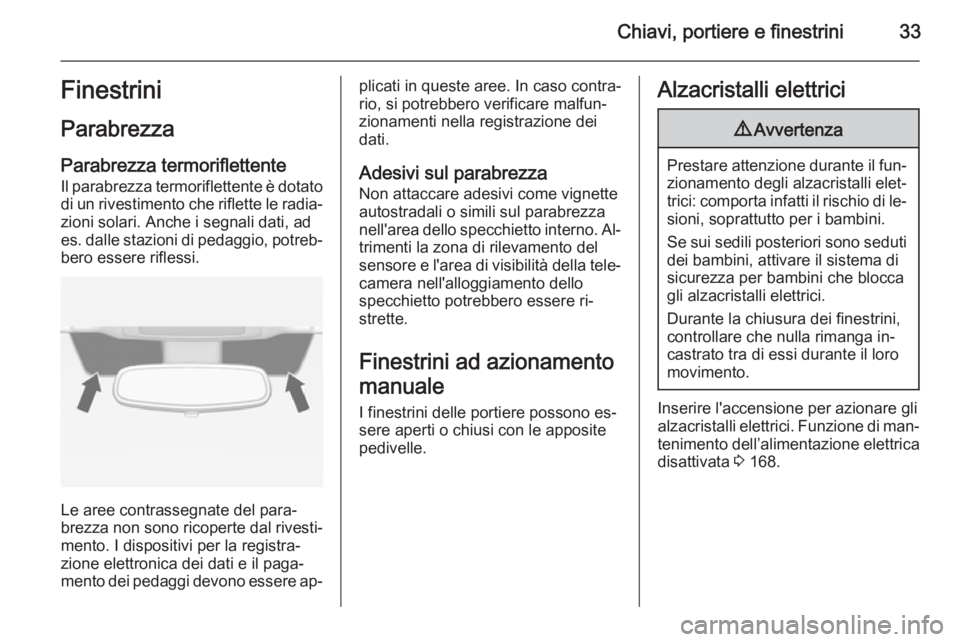

Chiavi, portiere e finestrini33Finestrini
Parabrezza
Parabrezza termoriflettente
Il parabrezza termoriflettente è dotato
di un rivestimento che riflette le radia‐ zioni solari. Anche i segnali dati, ad
es. dalle stazioni di pedaggio, potreb‐
bero essere riflessi.
Le aree contrassegnate del para‐
brezza non sono ricoperte dal rivesti‐
mento. I dispositivi per la registra‐
zione elettronica dei dati e il paga‐
mento dei pedaggi devono essere ap‐
plicati in queste aree. In caso contra‐
rio, si potrebbero verificare malfun‐
zionamenti nella registrazione dei
dati.
Adesivi sul parabrezza
Non attaccare adesivi come vignette
autostradali o simili sul parabrezza nell'area dello specchietto interno. Al‐ trimenti la zona di rilevamento del
sensore e l'area di visibilità della tele‐
camera nell'alloggiamento dello
specchietto potrebbero essere ri‐
strette.
Finestrini ad azionamentomanuale I finestrini delle portiere possono es‐
sere aperti o chiusi con le apposite
pedivelle.Alzacristalli elettrici9 Avvertenza
Prestare attenzione durante il fun‐
zionamento degli alzacristalli elet‐
trici: comporta infatti il rischio di le‐
sioni, soprattutto per i bambini.
Se sui sedili posteriori sono seduti
dei bambini, attivare il sistema di
sicurezza per bambini che blocca
gli alzacristalli elettrici.
Durante la chiusura dei finestrini,
controllare che nulla rimanga in‐
castrato tra di essi durante il loro
movimento.
Inserire l'accensione per azionare gli
alzacristalli elettrici. Funzione di man‐
tenimento dell’alimentazione elettrica
disattivata 3 168.

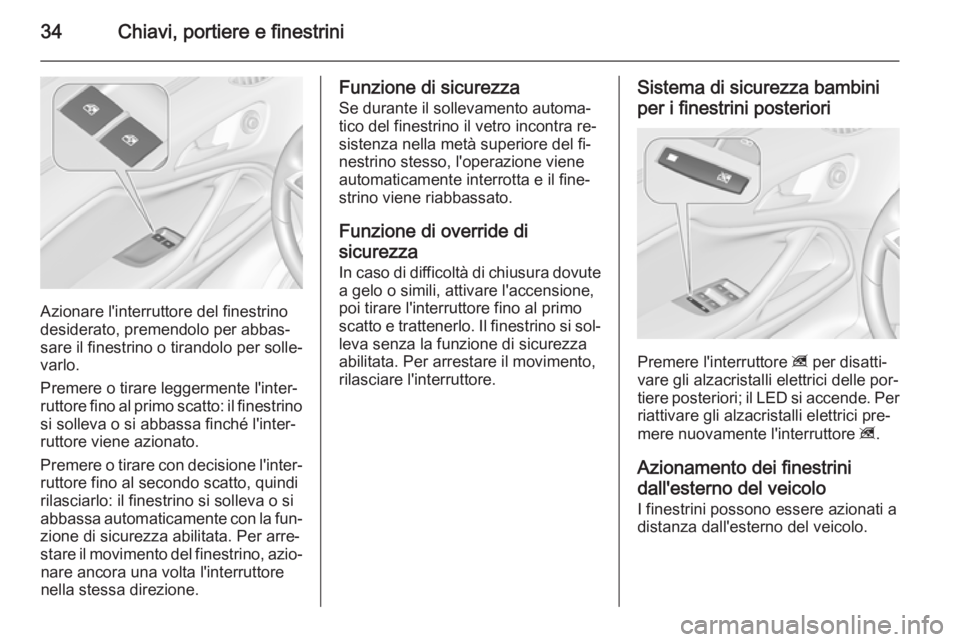

34Chiavi, portiere e finestrini
Azionare l'interruttore del finestrino
desiderato, premendolo per abbas‐
sare il finestrino o tirandolo per solle‐
varlo.
Premere o tirare leggermente l'inter‐
ruttore fino al primo scatto: il finestrino
si solleva o si abbassa finché l'inter‐
ruttore viene azionato.
Premere o tirare con decisione l'inter‐ ruttore fino al secondo scatto, quindi
rilasciarlo: il finestrino si solleva o si abbassa automaticamente con la fun‐ zione di sicurezza abilitata. Per arre‐
stare il movimento del finestrino, azio‐ nare ancora una volta l'interruttore
nella stessa direzione.
Funzione di sicurezza
Se durante il sollevamento automa‐ tico del finestrino il vetro incontra re‐
sistenza nella metà superiore del fi‐
nestrino stesso, l'operazione viene
automaticamente interrotta e il fine‐
strino viene riabbassato.
Funzione di override di
sicurezza
In caso di difficoltà di chiusura dovute
a gelo o simili, attivare l'accensione,
poi tirare l'interruttore fino al primo
scatto e trattenerlo. Il finestrino si sol‐ leva senza la funzione di sicurezza
abilitata. Per arrestare il movimento,
rilasciare l'interruttore.Sistema di sicurezza bambini
per i finestrini posteriori
Premere l'interruttore z per disatti‐
vare gli alzacristalli elettrici delle por‐
tiere posteriori; il LED si accende. Per riattivare gli alzacristalli elettrici pre‐
mere nuovamente l'interruttore z.
Azionamento dei finestrini
dall'esterno del veicolo
I finestrini possono essere azionati a
distanza dall'esterno del veicolo.

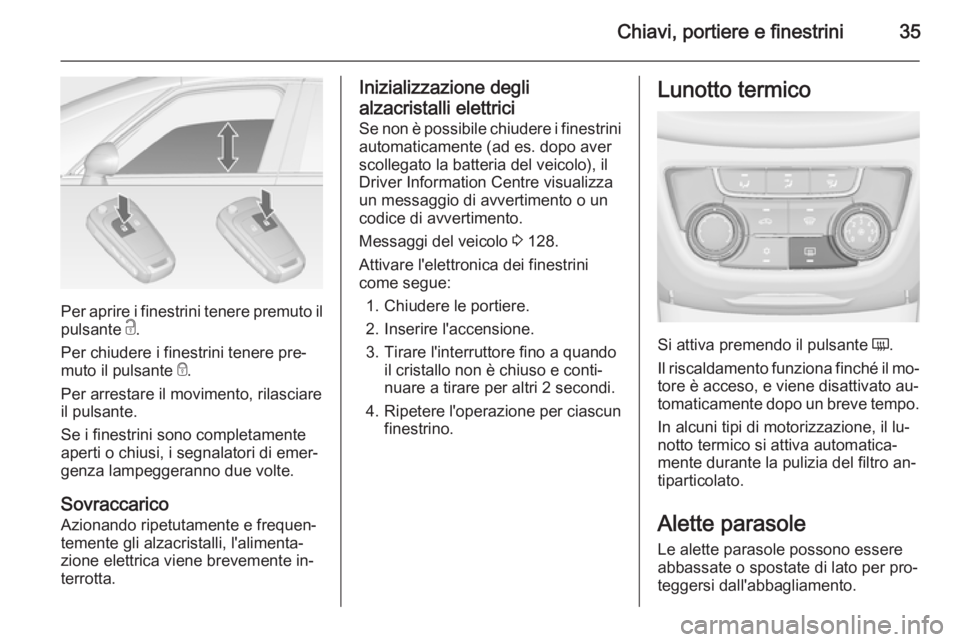

Chiavi, portiere e finestrini35
Per aprire i finestrini tenere premuto ilpulsante c.
Per chiudere i finestrini tenere pre‐
muto il pulsante e.
Per arrestare il movimento, rilasciare
il pulsante.
Se i finestrini sono completamente
aperti o chiusi, i segnalatori di emer‐
genza lampeggeranno due volte.
Sovraccarico Azionando ripetutamente e frequen‐
temente gli alzacristalli, l'alimenta‐
zione elettrica viene brevemente in‐
terrotta.
Inizializzazione degli
alzacristalli elettrici Se non è possibile chiudere i finestrini
automaticamente (ad es. dopo aver
scollegato la batteria del veicolo), il
Driver Information Centre visualizza
un messaggio di avvertimento o un
codice di avvertimento.
Messaggi del veicolo 3 128.
Attivare l'elettronica dei finestrini
come segue:
1. Chiudere le portiere.
2. Inserire l'accensione.
3. Tirare l'interruttore fino a quando il cristallo non è chiuso e conti‐
nuare a tirare per altri 2 secondi.
4. Ripetere l'operazione per ciascun
finestrino.Lunotto termico
Si attiva premendo il pulsante Ü.
Il riscaldamento funziona finché il mo‐
tore è acceso, e viene disattivato au‐
tomaticamente dopo un breve tempo.
In alcuni tipi di motorizzazione, il lu‐
notto termico si attiva automatica‐
mente durante la pulizia del filtro an‐
tiparticolato.
Alette parasole
Le alette parasole possono essere
abbassate o spostate di lato per pro‐
teggersi dall'abbagliamento.

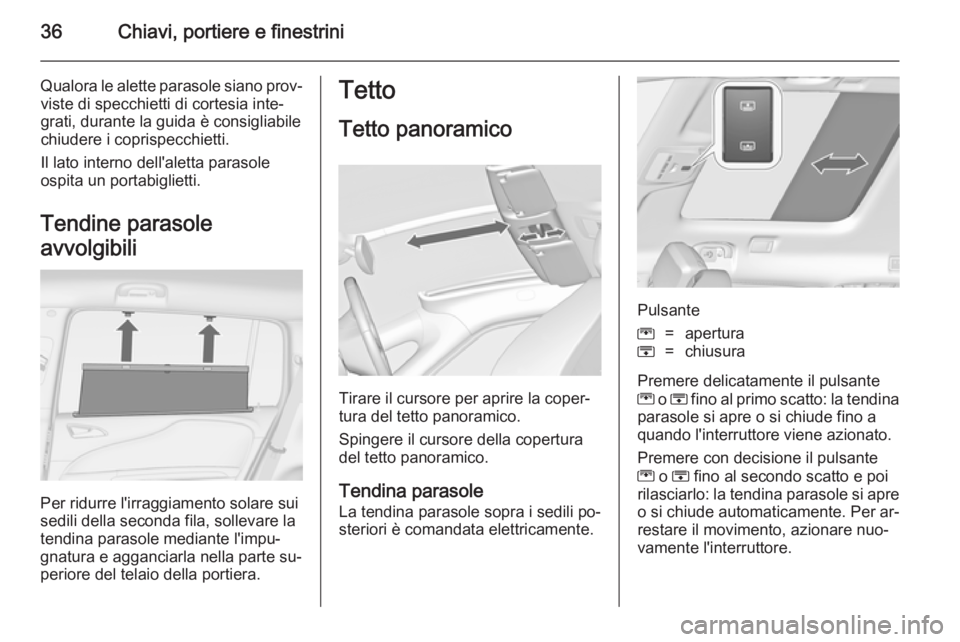

36Chiavi, portiere e finestrini
Qualora le alette parasole siano prov‐viste di specchietti di cortesia inte‐
grati, durante la guida è consigliabile chiudere i coprispecchietti.
Il lato interno dell'aletta parasole
ospita un portabiglietti.
Tendine parasole
avvolgibili
Per ridurre l'irraggiamento solare sui
sedili della seconda fila, sollevare la
tendina parasole mediante l'impu‐
gnatura e agganciarla nella parte su‐
periore del telaio della portiera.
Tetto
Tetto panoramico
Tirare il cursore per aprire la coper‐
tura del tetto panoramico.
Spingere il cursore della copertura
del tetto panoramico.
Tendina parasole
La tendina parasole sopra i sedili po‐
steriori è comandata elettricamente.
Pulsante
G=aperturaH=chiusura
Premere delicatamente il pulsante
G o H fino al primo scatto: la tendina
parasole si apre o si chiude fino a
quando l'interruttore viene azionato.
Premere con decisione il pulsante
G o H fino al secondo scatto e poi
rilasciarlo: la tendina parasole si apre o si chiude automaticamente. Per ar‐
restare il movimento, azionare nuo‐
vamente l'interruttore.

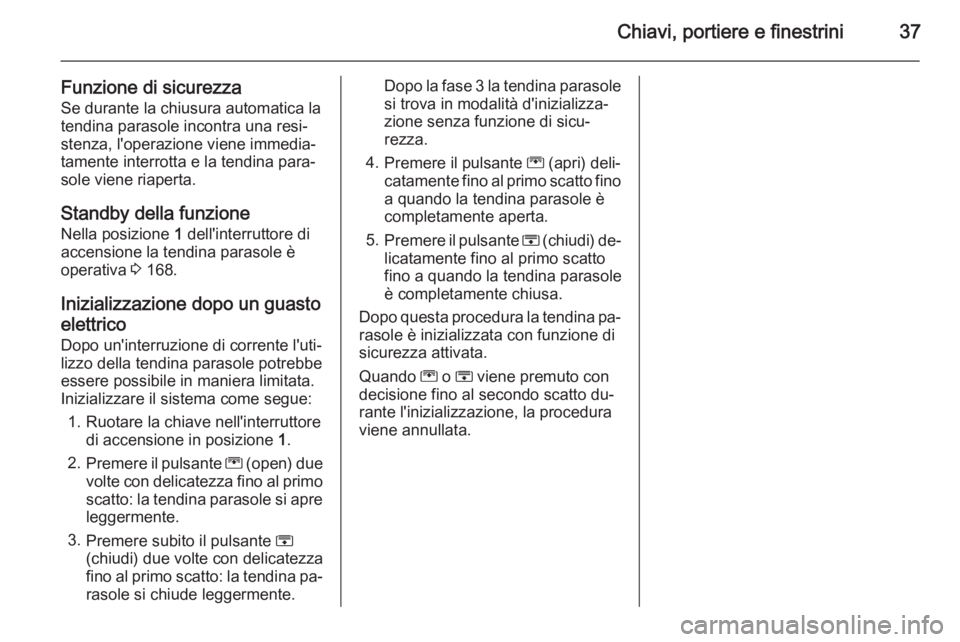

Chiavi, portiere e finestrini37
Funzione di sicurezzaSe durante la chiusura automatica latendina parasole incontra una resi‐
stenza, l'operazione viene immedia‐
tamente interrotta e la tendina para‐
sole viene riaperta.
Standby della funzione
Nella posizione 1 dell'interruttore di
accensione la tendina parasole è
operativa 3 168.
Inizializzazione dopo un guasto elettrico
Dopo un'interruzione di corrente l'uti‐
lizzo della tendina parasole potrebbe
essere possibile in maniera limitata. Inizializzare il sistema come segue:
1. Ruotare la chiave nell'interruttore di accensione in posizione 1.
2. Premere il pulsante G (open) due
volte con delicatezza fino al primo scatto: la tendina parasole si apre
leggermente.
3. Premere subito il pulsante H
(chiudi) due volte con delicatezza
fino al primo scatto: la tendina pa‐
rasole si chiude leggermente.Dopo la fase 3 la tendina parasole si trova in modalità d'inizializza‐
zione senza funzione di sicu‐
rezza.
4. Premere il pulsante G (apri) deli‐
catamente fino al primo scatto fino
a quando la tendina parasole è
completamente aperta.
5. Premere il pulsante H (chiudi) de‐
licatamente fino al primo scatto
fino a quando la tendina parasole
è completamente chiusa.
Dopo questa procedura la tendina pa‐ rasole è inizializzata con funzione di
sicurezza attivata.
Quando G o H viene premuto con
decisione fino al secondo scatto du‐
rante l'inizializzazione, la procedura
viene annullata.

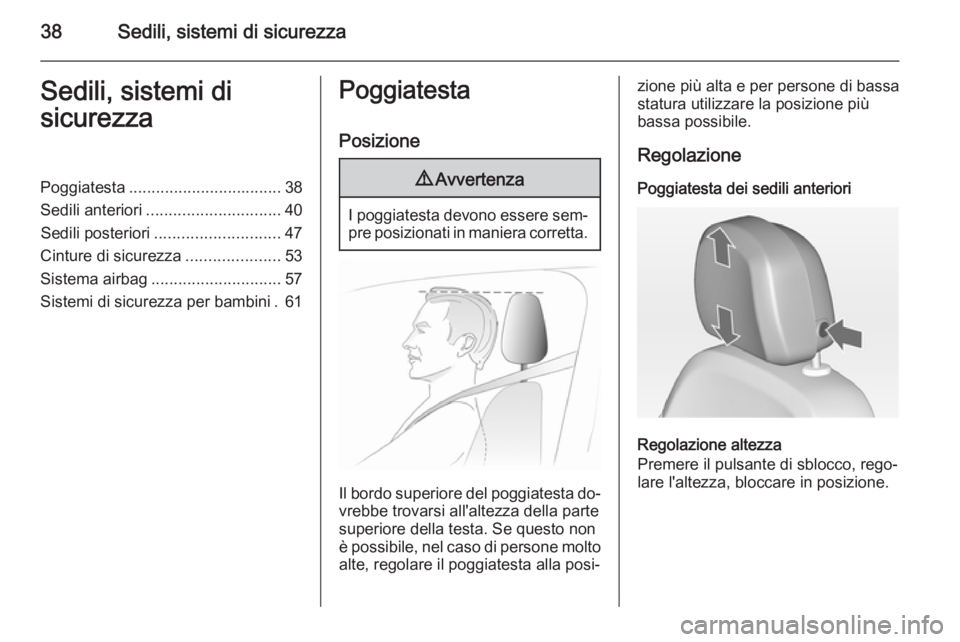

38Sedili, sistemi di sicurezzaSedili, sistemi di
sicurezzaPoggiatesta .................................. 38
Sedili anteriori .............................. 40
Sedili posteriori ............................ 47
Cinture di sicurezza .....................53
Sistema airbag ............................. 57
Sistemi di sicurezza per bambini . 61Poggiatesta
Posizione9 Avvertenza
I poggiatesta devono essere sem‐
pre posizionati in maniera corretta.
Il bordo superiore del poggiatesta do‐
vrebbe trovarsi all'altezza della parte
superiore della testa. Se questo non
è possibile, nel caso di persone molto
alte, regolare il poggiatesta alla posi‐
zione più alta e per persone di bassa
statura utilizzare la posizione più
bassa possibile.
Regolazione Poggiatesta dei sedili anteriori
Regolazione altezza
Premere il pulsante di sblocco, rego‐
lare l'altezza, bloccare in posizione.
