Cura del veicolo259
Se il veicolo è dotato di kit di ripara‐
zione dei pneumatici, rimuovere la
scatola.
Assegnazione dei fusibiliN.Circuito1–2Uscita del rimorchio3Sistema di ausilio al parcheggio4Impianto di riduzione catalitica
selettiva5–6–7Sedile elettrico8–9Impianto di riduzione catalitica
selettiva10Sensore di ossido di azoto11Modulo rimorchio, presa rimor‐
chio12Modulo del rimorchio13Uscita del rimorchio14–15–N.Circuito16Specchietto interno, videoca‐
mera posteriore17Presa di corrente18–19Riscaldamento volante20Tendina parasole21Sedili anteriori riscaldati22–23–24Impianto di riduzione catalitica
selettiva25–26–27–28–29–30–

260Cura del veicolo
N.Circuito31–32Impianto d'ammortizzazione
attiva, avvisatore di cambio acci‐
dentale della corsia di marciaAttrezzi per il veicolo

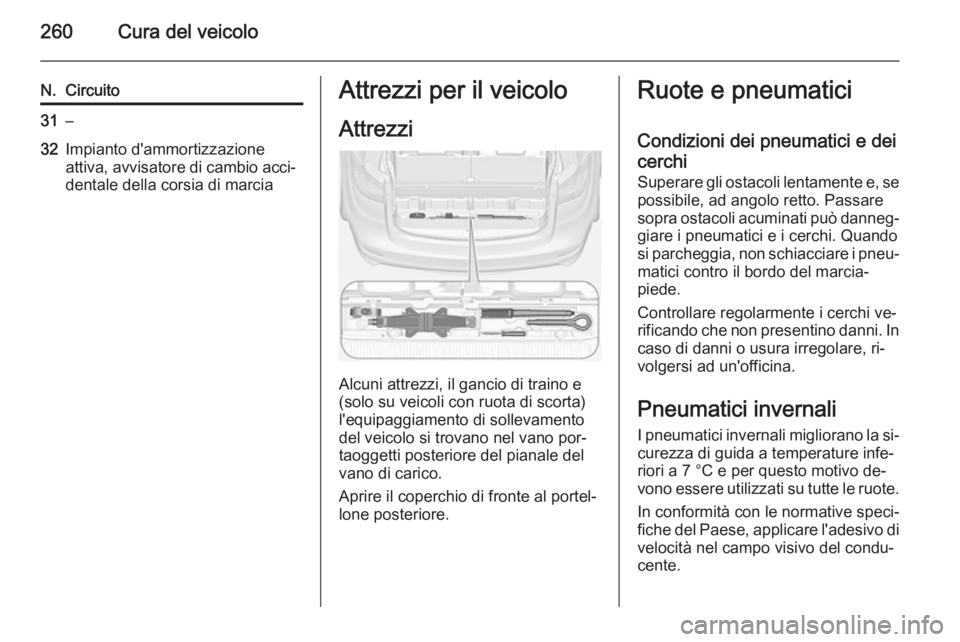

Attrezzi
Alcuni attrezzi, il gancio di traino e
(solo su veicoli con ruota di scorta)
l'equipaggiamento di sollevamento del veicolo si trovano nel vano por‐taoggetti posteriore del pianale del
vano di carico.
Aprire il coperchio di fronte al portel‐
lone posteriore.
Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quandosi parcheggia, non schiacciare i pneu‐ matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi ve‐ rificando che non presentino danni. In
caso di danni o usura irregolare, ri‐
volgersi ad un'officina.
Pneumatici invernali I pneumatici invernali migliorano la si‐curezza di guida a temperature infe‐
riori a 7 °C e per questo motivo de‐
vono essere utilizzati su tutte le ruote.
In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di velocità nel campo visivo del condu‐
cente.

Cura del veicolo261Denominazione dei
pneumatici Ad es. 215/60 R 16 95 H215=larghezza della sezione, mm60=rapporto di sezione (tra al‐
tezza e larghezza), %R=tipo di cintura: radialeRF=tipo: RunFlat16=diametro del cerchio, pollici95=indice di carico, ad es. 95 rap‐
presenta 690 kgH=indice di velocità
Lettere per l'indice di velocità:
Q=fino a 160 km/hS=fino a 180 km/hT=fino a 190 km/hH=fino a 210 km/hV=fino a 240 km/hW=fino a 270 km/h
Pressione dei pneumatici
Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di un viaggio lungo. Non dimen‐ ticare la ruota di scorta. Questo vale
anche per i veicoli dotati del sistema
di monitoraggio pressione pneuma‐
tici.
Svitare il cappuccio coprivalvola.
Pressione dei pneumatici 3 300.
La targhetta con le informazioni su
pneumatici e carico sul telaio della
portiera anteriore sinistra o destra in‐
dica i pneumatici appartenenti alla
dotazione originale e la relativa pres‐
sione di gonfiaggio.
Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi, e valgono sia per i pneumatici
estivi che per quelli invernali.
Gonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.
La pressione dei pneumatici ECO
consente di ottenere il minore con‐
sumo di carburante possibile.
Una pressione di gonfiaggio non cor‐
retta influisce negativamente su sicu‐ rezza, guidabilità del veicolo, comfort
e consumo di carburante, oltre ad ac‐
celerare il processo di usura dei
pneumatici.
Le pressioni dei pneumatici sono di‐
verse a seconda delle varie opzioni.
Per il valore corretto di pressione dei
pneumatici, seguire la seguente pro‐
cedura:
1. Identificare il codice identificativo del motore. Dati del motore
3 291.
2. Identificare il pneumatico rispet‐ tivo.
Le targhette di pressione dei pneu‐
matici mostrano tutte le possibili com‐
binazioni di pneumatici 3 300.

262Cura del veicolo
Per i pneumatici approvati per il pro‐
prio veicolo fare riferimento al Certifi‐
cato di conformità EEC fornito con il
veicolo o ad altri documenti di regi‐
strazione nazionale.
Il conducente è responsabile del gon‐ fiaggio dei pneumatici alla pressione
corretta.9 Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni in‐
terni con conseguente distacco
del battistrada e lo scoppio a ve‐
locità elevate.
Se la pressione dei pneumatici deve
essere ridotta o aumentata su un vei‐
colo dotato di sistema di monitoraggio pressione pneumatici, disinserire
l'accensione. Dopo aver regolato la pressione dei pneumatici, inserirel'accensione e selezionare l'imposta‐
zione appropriata sulla pagina Carico
pneumatici sul Driver Information
Center, 3 122.

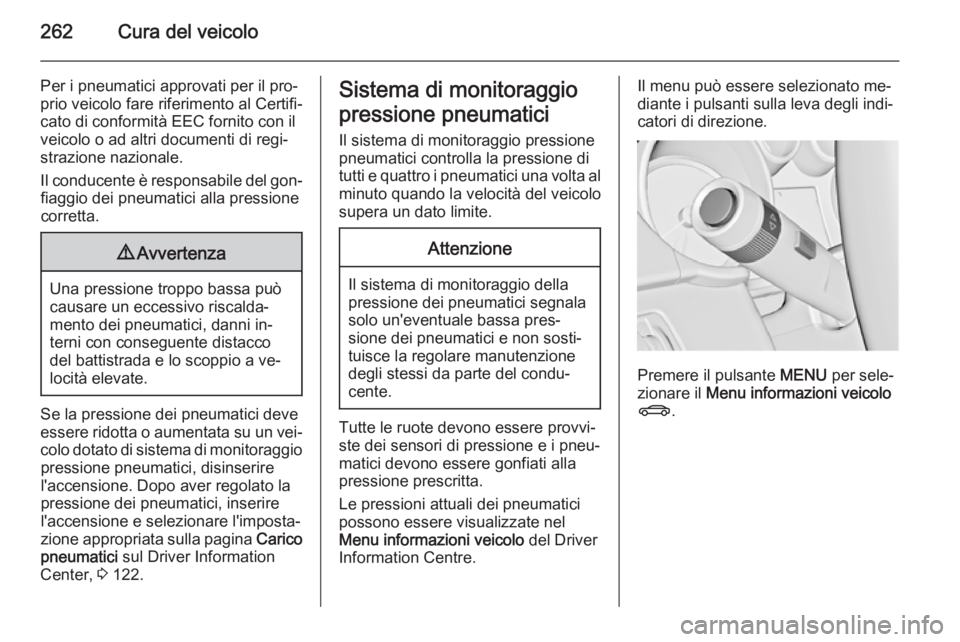

Sistema di monitoraggio
pressione pneumatici Il sistema di monitoraggio pressione
pneumatici controlla la pressione di
tutti e quattro i pneumatici una volta al
minuto quando la velocità del veicolo
supera un dato limite.Attenzione
Il sistema di monitoraggio della
pressione dei pneumatici segnala
solo un'eventuale bassa pres‐
sione dei pneumatici e non sosti‐
tuisce la regolare manutenzione
degli stessi da parte del condu‐
cente.
Tutte le ruote devono essere provvi‐ ste dei sensori di pressione e i pneu‐
matici devono essere gonfiati alla
pressione prescritta.
Le pressioni attuali dei pneumatici
possono essere visualizzate nel
Menu informazioni veicolo del Driver
Information Centre.
Il menu può essere selezionato me‐
diante i pulsanti sulla leva degli indi‐
catori di direzione.
Premere il pulsante MENU per sele‐
zionare il Menu informazioni veicolo
X .

Cura del veicolo263

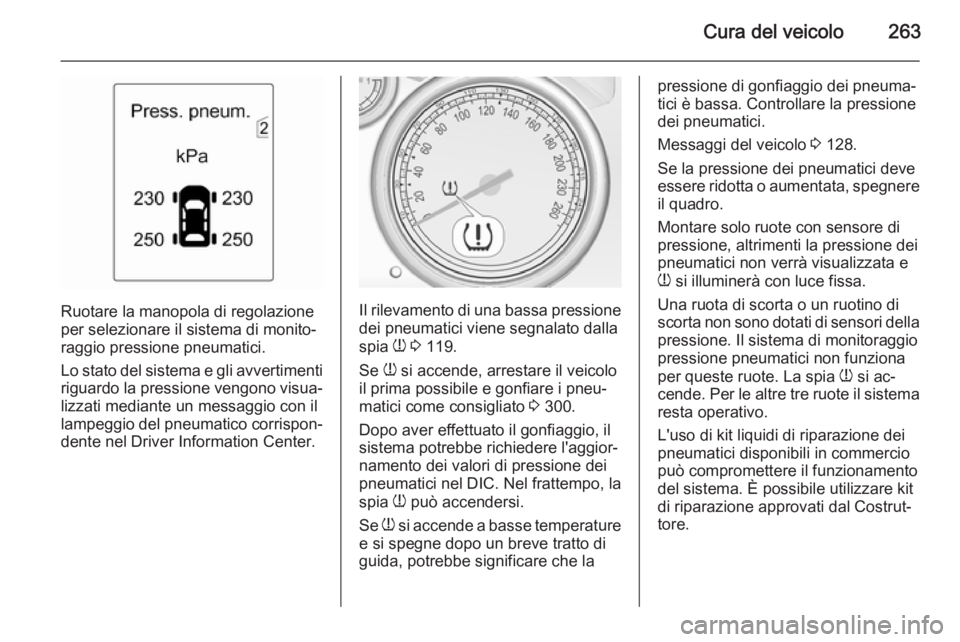

Ruotare la manopola di regolazione
per selezionare il sistema di monito‐
raggio pressione pneumatici.
Lo stato del sistema e gli avvertimenti
riguardo la pressione vengono visua‐
lizzati mediante un messaggio con il
lampeggio del pneumatico corrispon‐
dente nel Driver Information Center.Il rilevamento di una bassa pressione dei pneumatici viene segnalato dalla
spia w 3 119.
Se w si accende, arrestare il veicolo
il prima possibile e gonfiare i pneu‐ matici come consigliato 3 300.
Dopo aver effettuato il gonfiaggio, il sistema potrebbe richiedere l'aggior‐
namento dei valori di pressione dei
pneumatici nel DIC. Nel frattempo, la
spia w può accendersi.
Se w si accende a basse temperature
e si spegne dopo un breve tratto di
guida, potrebbe significare che la
pressione di gonfiaggio dei pneuma‐
tici è bassa. Controllare la pressione
dei pneumatici.
Messaggi del veicolo 3 128.
Se la pressione dei pneumatici deve essere ridotta o aumentata, spegnere il quadro.
Montare solo ruote con sensore di
pressione, altrimenti la pressione dei
pneumatici non verrà visualizzata e
w si illuminerà con luce fissa.
Una ruota di scorta o un ruotino di
scorta non sono dotati di sensori della
pressione. Il sistema di monitoraggio
pressione pneumatici non funziona
per queste ruote. La spia w si ac‐
cende. Per le altre tre ruote il sistema
resta operativo.
L'uso di kit liquidi di riparazione dei
pneumatici disponibili in commercio
può compromettere il funzionamento
del sistema. È possibile utilizzare kit
di riparazione approvati dal Costrut‐
tore.

264Cura del veicolo
Impianti radio esterni ad elevata po‐
tenza possono compromettere il fun‐
zionamento del sistema di monitorag‐
gio della pressione dei pneumatici.
Ogni volta che i pneumatici vengono
sostituiti, il sistema di monitoraggio
della pressione dei pneumatici deve
essere smontato e sottoposto a ma‐
nutenzione. Per il sensore avvitato;
sostituire il nucleo valvola e l'anello di tenuta. Per il sensore agganciato; so‐ stituire l'intero stelo valvola.

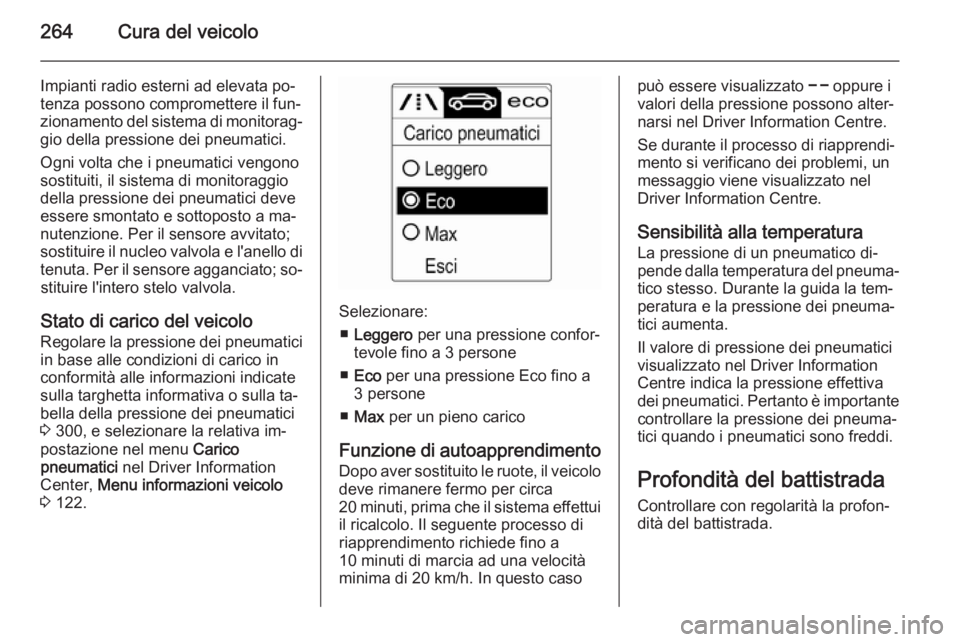

Stato di carico del veicolo
Regolare la pressione dei pneumatici
in base alle condizioni di carico in
conformità alle informazioni indicate
sulla targhetta informativa o sulla ta‐
bella della pressione dei pneumatici
3 300, e selezionare la relativa im‐
postazione nel menu Carico
pneumatici nel Driver Information
Center, Menu informazioni veicolo
3 122.
Selezionare:
■ Leggero per una pressione confor‐
tevole fino a 3 persone
■ Eco per una pressione Eco fino a
3 persone
■ Max per un pieno carico
Funzione di autoapprendimento
Dopo aver sostituito le ruote, il veicolo deve rimanere fermo per circa
20 minuti, prima che il sistema effettui
il ricalcolo. Il seguente processo di
riapprendimento richiede fino a
10 minuti di marcia ad una velocità
minima di 20 km/h. In questo caso
può essere visualizzato $ oppure i
valori della pressione possono alter‐
narsi nel Driver Information Centre.
Se durante il processo di riapprendi‐
mento si verificano dei problemi, un
messaggio viene visualizzato nel
Driver Information Centre.
Sensibilità alla temperatura
La pressione di un pneumatico di‐
pende dalla temperatura del pneuma‐
tico stesso. Durante la guida la tem‐
peratura e la pressione dei pneuma‐
tici aumenta.
Il valore di pressione dei pneumatici
visualizzato nel Driver Information
Centre indica la pressione effettiva
dei pneumatici. Pertanto è importante controllare la pressione dei pneuma‐tici quando i pneumatici sono freddi.

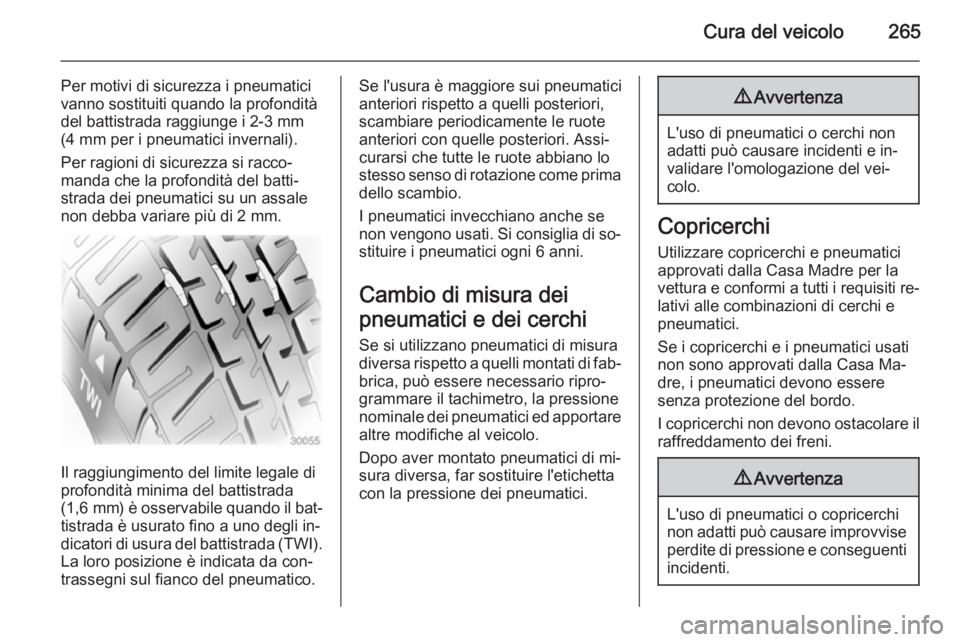

Profondità del battistrada
Controllare con regolarità la profon‐
dità del battistrada.

Cura del veicolo265
Per motivi di sicurezza i pneumatici
vanno sostituiti quando la profondità
del battistrada raggiunge i 2-3 mm (4 mm per i pneumatici invernali).
Per ragioni di sicurezza si racco‐
manda che la profondità del batti‐
strada dei pneumatici su un assale
non debba variare più di 2 mm.
Il raggiungimento del limite legale di
profondità minima del battistrada
(1,6 mm ) è osservabile quando il bat‐
tistrada è usurato fino a uno degli in‐
dicatori di usura del battistrada (TWI).
La loro posizione è indicata da con‐
trassegni sul fianco del pneumatico.
Se l'usura è maggiore sui pneumatici
anteriori rispetto a quelli posteriori,
scambiare periodicamente le ruote
anteriori con quelle posteriori. Assi‐ curarsi che tutte le ruote abbiano lo
stesso senso di rotazione come prima dello scambio.
I pneumatici invecchiano anche se
non vengono usati. Si consiglia di so‐
stituire i pneumatici ogni 6 anni.
Cambio di misura dei
pneumatici e dei cerchi Se si utilizzano pneumatici di misuradiversa rispetto a quelli montati di fab‐ brica, può essere necessario ripro‐
grammare il tachimetro, la pressione
nominale dei pneumatici ed apportare
altre modifiche al veicolo.
Dopo aver montato pneumatici di mi‐
sura diversa, far sostituire l'etichetta
con la pressione dei pneumatici.9 Avvertenza
L'uso di pneumatici o cerchi non
adatti può causare incidenti e in‐
validare l'omologazione del vei‐
colo.
Copricerchi
Utilizzare copricerchi e pneumatici
approvati dalla Casa Madre per la
vettura e conformi a tutti i requisiti re‐
lativi alle combinazioni di cerchi e
pneumatici.
Se i copricerchi e i pneumatici usati
non sono approvati dalla Casa Ma‐
dre, i pneumatici devono essere
senza protezione del bordo.
I copricerchi non devono ostacolare il
raffreddamento dei freni.
9 Avvertenza
L'uso di pneumatici o copricerchi
non adatti può causare improvvise perdite di pressione e conseguenti incidenti.

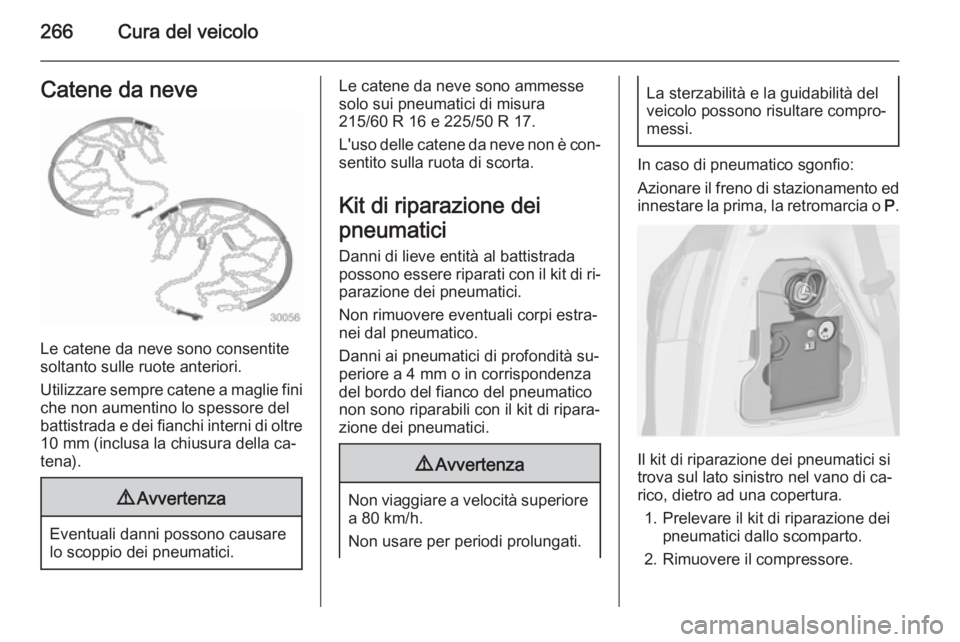

266Cura del veicoloCatene da neve
Le catene da neve sono consentite
soltanto sulle ruote anteriori.
Utilizzare sempre catene a maglie fini
che non aumentino lo spessore del
battistrada e dei fianchi interni di oltre
10 mm (inclusa la chiusura della ca‐
tena).
9 Avvertenza
Eventuali danni possono causare
lo scoppio dei pneumatici.
Le catene da neve sono ammesse
solo sui pneumatici di misura
215/60 R 16 e 225/50 R 17.
L'uso delle catene da neve non è con‐
sentito sulla ruota di scorta.
Kit di riparazione dei
pneumatici Danni di lieve entità al battistrada
possono essere riparati con il kit di ri‐ parazione dei pneumatici.
Non rimuovere eventuali corpi estra‐ nei dal pneumatico.
Danni ai pneumatici di profondità su‐
periore a 4 mm o in corrispondenza
del bordo del fianco del pneumatico
non sono riparabili con il kit di ripara‐
zione dei pneumatici.9 Avvertenza
Non viaggiare a velocità superiore
a 80 km/h.
Non usare per periodi prolungati.
La sterzabilità e la guidabilità del
veicolo possono risultare compro‐
messi.
In caso di pneumatico sgonfio:
Azionare il freno di stazionamento ed
innestare la prima, la retromarcia o P.
Il kit di riparazione dei pneumatici si
trova sul lato sinistro nel vano di ca‐
rico, dietro ad una copertura.
1. Prelevare il kit di riparazione dei pneumatici dallo scomparto.
2. Rimuovere il compressore.

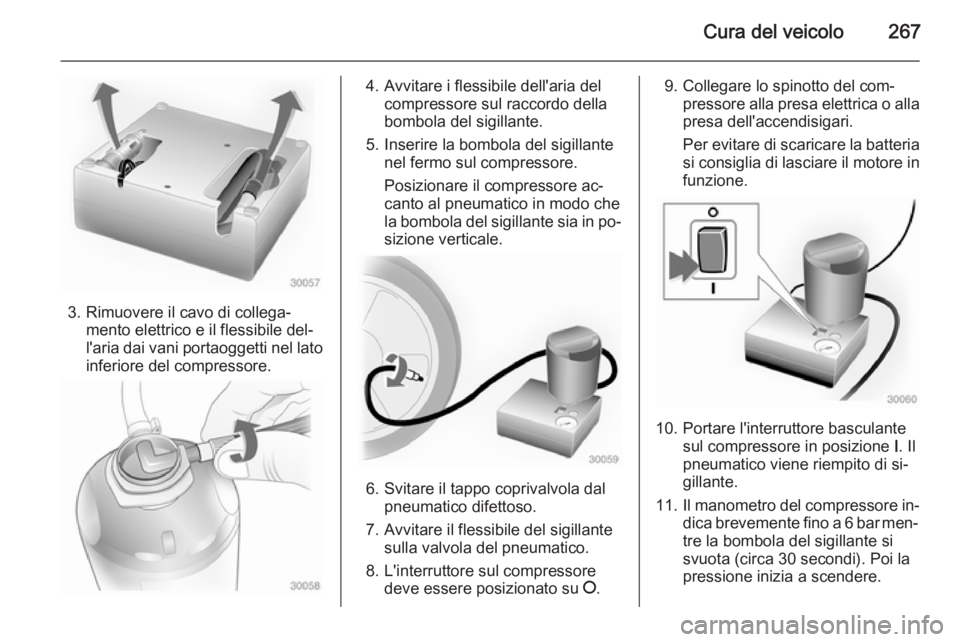

Cura del veicolo267
3. Rimuovere il cavo di collega‐mento elettrico e il flessibile del‐
l'aria dai vani portaoggetti nel lato
inferiore del compressore.
4. Avvitare i flessibile dell'aria del compressore sul raccordo della
bombola del sigillante.
5. Inserire la bombola del sigillante nel fermo sul compressore.
Posizionare il compressore ac‐
canto al pneumatico in modo che
la bombola del sigillante sia in po‐
sizione verticale.
6. Svitare il tappo coprivalvola dal pneumatico difettoso.
7. Avvitare il flessibile del sigillante sulla valvola del pneumatico.
8. L'interruttore sul compressore deve essere posizionato su J.
9. Collegare lo spinotto del com‐
pressore alla presa elettrica o alla
presa dell'accendisigari.
Per evitare di scaricare la batteria
si consiglia di lasciare il motore in
funzione.
10. Portare l'interruttore basculante sul compressore in posizione I. Il
pneumatico viene riempito di si‐
gillante.
11. Il manometro del compressore in‐
dica brevemente fino a 6 bar men‐ tre la bombola del sigillante si
svuota (circa 30 secondi). Poi la
pressione inizia a scendere.

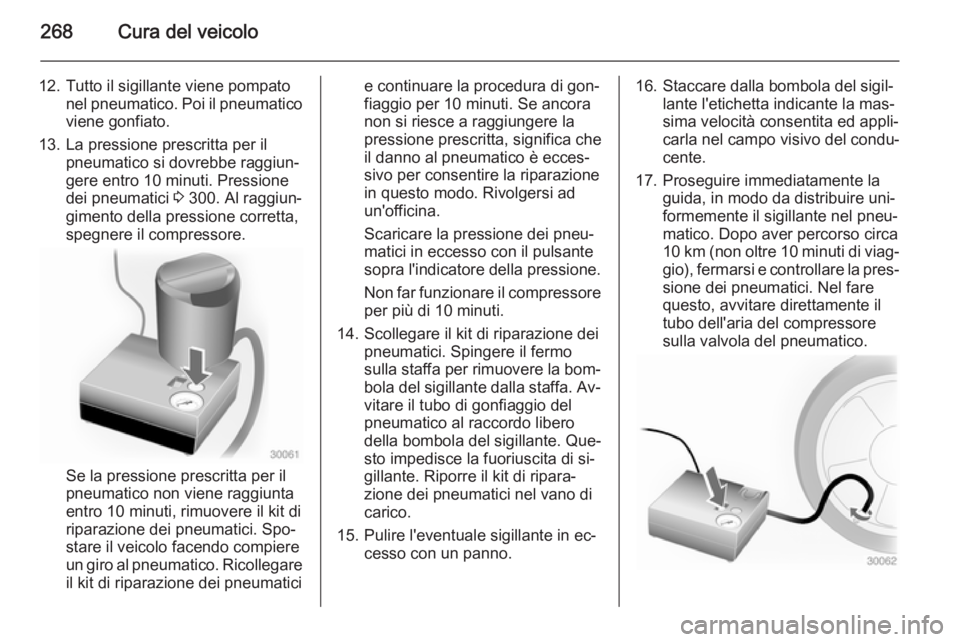

268Cura del veicolo
12. Tutto il sigillante viene pompatonel pneumatico. Poi il pneumatico
viene gonfiato.
13. La pressione prescritta per il pneumatico si dovrebbe raggiun‐
gere entro 10 minuti. Pressione
dei pneumatici 3 300. Al raggiun‐
gimento della pressione corretta,
spegnere il compressore.
Se la pressione prescritta per il
pneumatico non viene raggiunta
entro 10 minuti, rimuovere il kit di
riparazione dei pneumatici. Spo‐
stare il veicolo facendo compiere
un giro al pneumatico. Ricollegare
il kit di riparazione dei pneumatici
e continuare la procedura di gon‐
fiaggio per 10 minuti. Se ancora
non si riesce a raggiungere la
pressione prescritta, significa che
il danno al pneumatico è ecces‐
sivo per consentire la riparazione
in questo modo. Rivolgersi ad
un'officina.
Scaricare la pressione dei pneu‐
matici in eccesso con il pulsante
sopra l'indicatore della pressione.
Non far funzionare il compressore
per più di 10 minuti.
14. Scollegare il kit di riparazione dei pneumatici. Spingere il fermo
sulla staffa per rimuovere la bom‐ bola del sigillante dalla staffa. Av‐
vitare il tubo di gonfiaggio del
pneumatico al raccordo libero
della bombola del sigillante. Que‐
sto impedisce la fuoriuscita di si‐
gillante. Riporre il kit di ripara‐
zione dei pneumatici nel vano di carico.
15. Pulire l'eventuale sigillante in ec‐ cesso con un panno.16. Staccare dalla bombola del sigil‐lante l'etichetta indicante la mas‐
sima velocità consentita ed appli‐
carla nel campo visivo del condu‐
cente.
17. Proseguire immediatamente la guida, in modo da distribuire uni‐
formemente il sigillante nel pneu‐
matico. Dopo aver percorso circa
10 km (non oltre 10 minuti di viag‐ gio), fermarsi e controllare la pres‐
sione dei pneumatici. Nel fare
questo, avvitare direttamente il
tubo dell'aria del compressore
sulla valvola del pneumatico.
