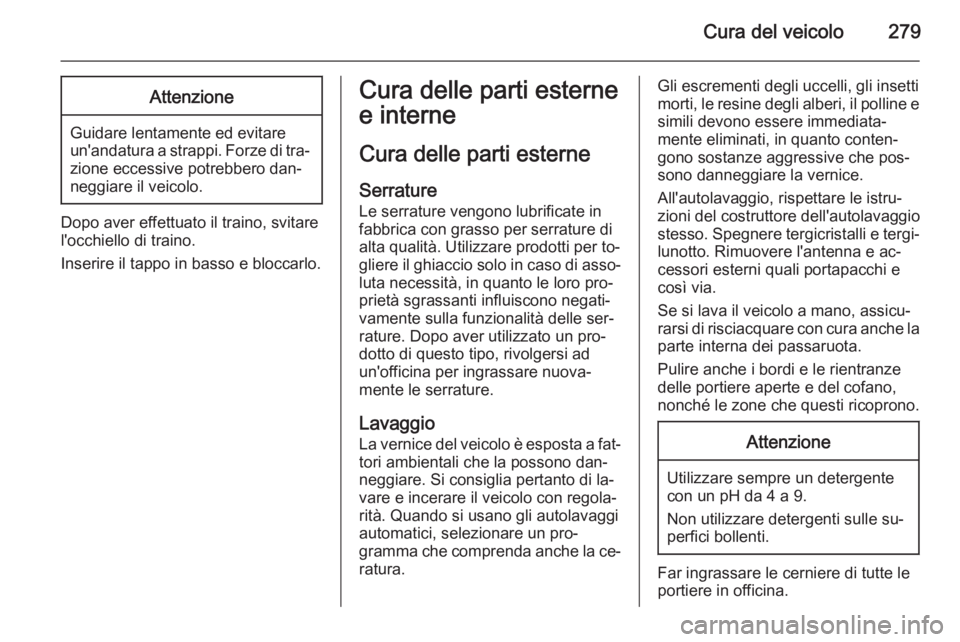

Cura del veicolo279Attenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di tra‐
zione eccessive potrebbero dan‐
neggiare il veicolo.
Dopo aver effettuato il traino, svitare
l'occhiello di traino.
Inserire il tappo in basso e bloccarlo.
Cura delle parti esterne
e interne
Cura delle parti esterne Serrature
Le serrature vengono lubrificate in
fabbrica con grasso per serrature di
alta qualità. Utilizzare prodotti per to‐
gliere il ghiaccio solo in caso di asso‐ luta necessità, in quanto le loro pro‐
prietà sgrassanti influiscono negati‐
vamente sulla funzionalità delle ser‐
rature. Dopo aver utilizzato un pro‐
dotto di questo tipo, rivolgersi ad
un'officina per ingrassare nuova‐
mente le serrature.
Lavaggio La vernice del veicolo è esposta a fat‐tori ambientali che la possono dan‐
neggiare. Si consiglia pertanto di la‐
vare e incerare il veicolo con regola‐
rità. Quando si usano gli autolavaggi
automatici, selezionare un pro‐
gramma che comprenda anche la ce‐
ratura.Gli escrementi degli uccelli, gli insetti
morti, le resine degli alberi, il polline e simili devono essere immediata‐
mente eliminati, in quanto conten‐ gono sostanze aggressive che pos‐sono danneggiare la vernice.
All'autolavaggio, rispettare le istru‐
zioni del costruttore dell'autolavaggio
stesso. Spegnere tergicristalli e tergi‐ lunotto. Rimuovere l'antenna e ac‐
cessori esterni quali portapacchi e
così via.
Se si lava il veicolo a mano, assicu‐
rarsi di risciacquare con cura anche la
parte interna dei passaruota.
Pulire anche i bordi e le rientranze
delle portiere aperte e del cofano,
nonché le zone che questi ricoprono.Attenzione
Utilizzare sempre un detergente
con un pH da 4 a 9.
Non utilizzare detergenti sulle su‐
perfici bollenti.
Far ingrassare le cerniere di tutte le
portiere in officina.

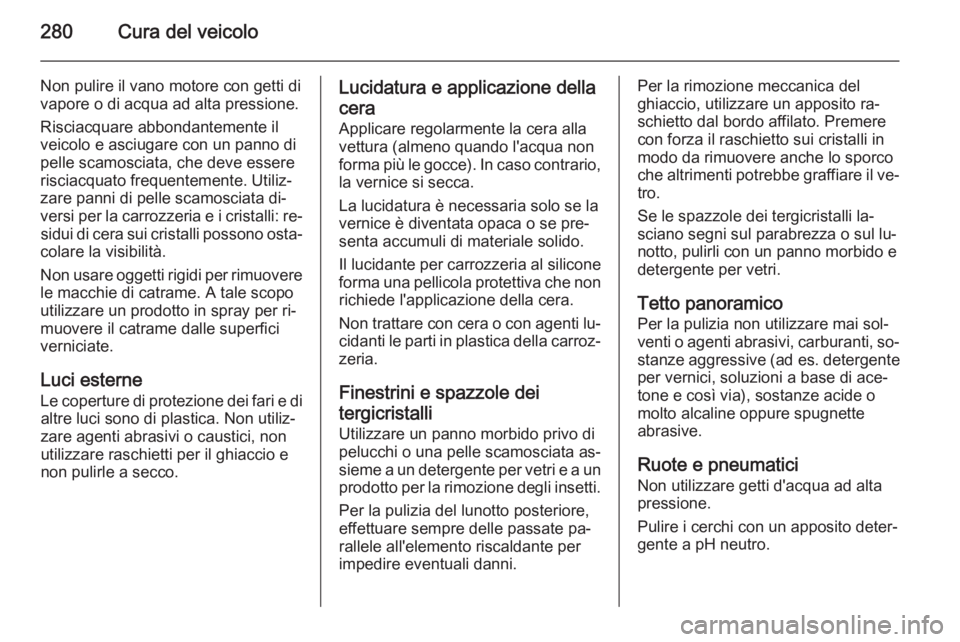

280Cura del veicolo
Non pulire il vano motore con getti divapore o di acqua ad alta pressione.
Risciacquare abbondantemente il
veicolo e asciugare con un panno di
pelle scamosciata, che deve essere
risciacquato frequentemente. Utiliz‐
zare panni di pelle scamosciata di‐
versi per la carrozzeria e i cristalli: re‐ sidui di cera sui cristalli possono osta‐
colare la visibilità.
Non usare oggetti rigidi per rimuovere
le macchie di catrame. A tale scopo
utilizzare un prodotto in spray per ri‐
muovere il catrame dalle superfici
verniciate.
Luci esterne
Le coperture di protezione dei fari e di altre luci sono di plastica. Non utiliz‐
zare agenti abrasivi o caustici, non
utilizzare raschietti per il ghiaccio e
non pulirle a secco.Lucidatura e applicazione della
cera Applicare regolarmente la cera alla
vettura (almeno quando l'acqua non forma più le gocce). In caso contrario,
la vernice si secca.
La lucidatura è necessaria solo se la
vernice è diventata opaca o se pre‐
senta accumuli di materiale solido.
Il lucidante per carrozzeria al silicone forma una pellicola protettiva che non
richiede l'applicazione della cera.
Non trattare con cera o con agenti lu‐
cidanti le parti in plastica della carroz‐ zeria.
Finestrini e spazzole dei tergicristalli Utilizzare un panno morbido privo dipelucchi o una pelle scamosciata as‐
sieme a un detergente per vetri e a un
prodotto per la rimozione degli insetti.
Per la pulizia del lunotto posteriore,
effettuare sempre delle passate pa‐
rallele all'elemento riscaldante per
impedire eventuali danni.Per la rimozione meccanica del
ghiaccio, utilizzare un apposito ra‐
schietto dal bordo affilato. Premere
con forza il raschietto sui cristalli in modo da rimuovere anche lo sporcoche altrimenti potrebbe graffiare il ve‐
tro.
Se le spazzole dei tergicristalli la‐
sciano segni sul parabrezza o sul lu‐ notto, pulirli con un panno morbido e
detergente per vetri.
Tetto panoramico
Per la pulizia non utilizzare mai sol‐
venti o agenti abrasivi, carburanti, so‐ stanze aggressive ( ad es. detergente
per vernici, soluzioni a base di ace‐
tone e così via), sostanze acide o
molto alcaline oppure spugnette
abrasive.
Ruote e pneumatici
Non utilizzare getti d'acqua ad alta
pressione.
Pulire i cerchi con un apposito deter‐
gente a pH neutro.

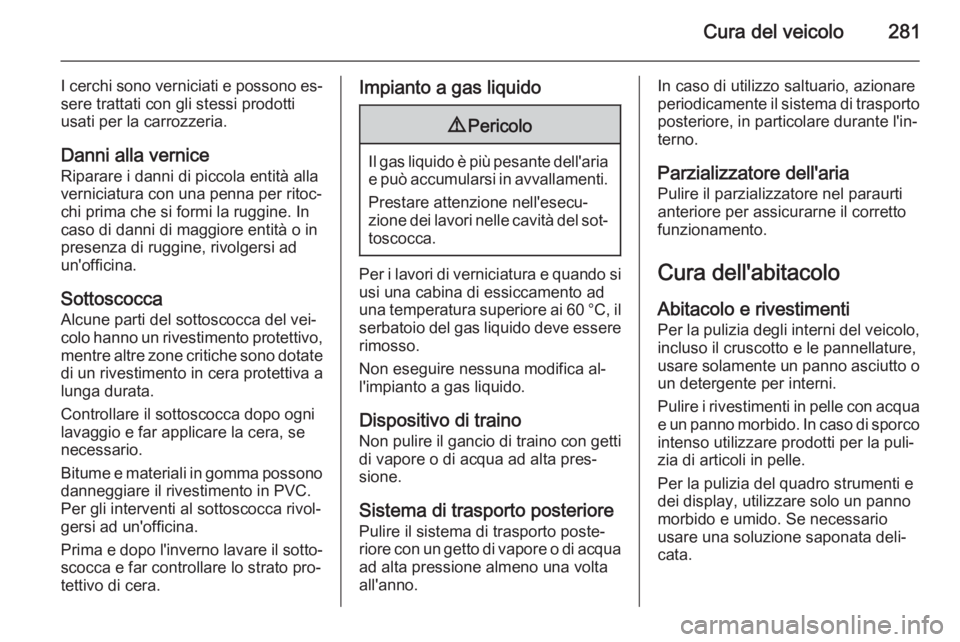

Cura del veicolo281
I cerchi sono verniciati e possono es‐sere trattati con gli stessi prodotti
usati per la carrozzeria.
Danni alla vernice Riparare i danni di piccola entità alla
verniciatura con una penna per ritoc‐
chi prima che si formi la ruggine. In
caso di danni di maggiore entità o in
presenza di ruggine, rivolgersi ad
un'officina.
Sottoscocca Alcune parti del sottoscocca del vei‐
colo hanno un rivestimento protettivo,
mentre altre zone critiche sono dotate di un rivestimento in cera protettiva a
lunga durata.
Controllare il sottoscocca dopo ogni
lavaggio e far applicare la cera, se
necessario.
Bitume e materiali in gomma possono
danneggiare il rivestimento in PVC.
Per gli interventi al sottoscocca rivol‐
gersi ad un'officina.
Prima e dopo l'inverno lavare il sotto‐ scocca e far controllare lo strato pro‐
tettivo di cera.Impianto a gas liquido9 Pericolo
Il gas liquido è più pesante dell'aria
e può accumularsi in avvallamenti.
Prestare attenzione nell'esecu‐ zione dei lavori nelle cavità del sot‐
toscocca.
Per i lavori di verniciatura e quando si
usi una cabina di essiccamento ad
una temperatura superiore ai 60 °C, il serbatoio del gas liquido deve essere rimosso.
Non eseguire nessuna modifica al‐
l'impianto a gas liquido.
Dispositivo di traino Non pulire il gancio di traino con getti
di vapore o di acqua ad alta pres‐
sione.
Sistema di trasporto posteriore Pulire il sistema di trasporto poste‐riore con un getto di vapore o di acqua ad alta pressione almeno una volta
all'anno.
In caso di utilizzo saltuario, azionare
periodicamente il sistema di trasporto
posteriore, in particolare durante l'in‐
terno.
Parzializzatore dell'aria Pulire il parzializzatore nel paraurti
anteriore per assicurarne il corretto
funzionamento.
Cura dell'abitacolo
Abitacolo e rivestimenti
Per la pulizia degli interni del veicolo,
incluso il cruscotto e le pannellature,
usare solamente un panno asciutto o un detergente per interni.
Pulire i rivestimenti in pelle con acqua e un panno morbido. In caso di sporcointenso utilizzare prodotti per la puli‐
zia di articoli in pelle.
Per la pulizia del quadro strumenti e dei display, utilizzare solo un panno
morbido e umido. Se necessario
usare una soluzione saponata deli‐ cata.

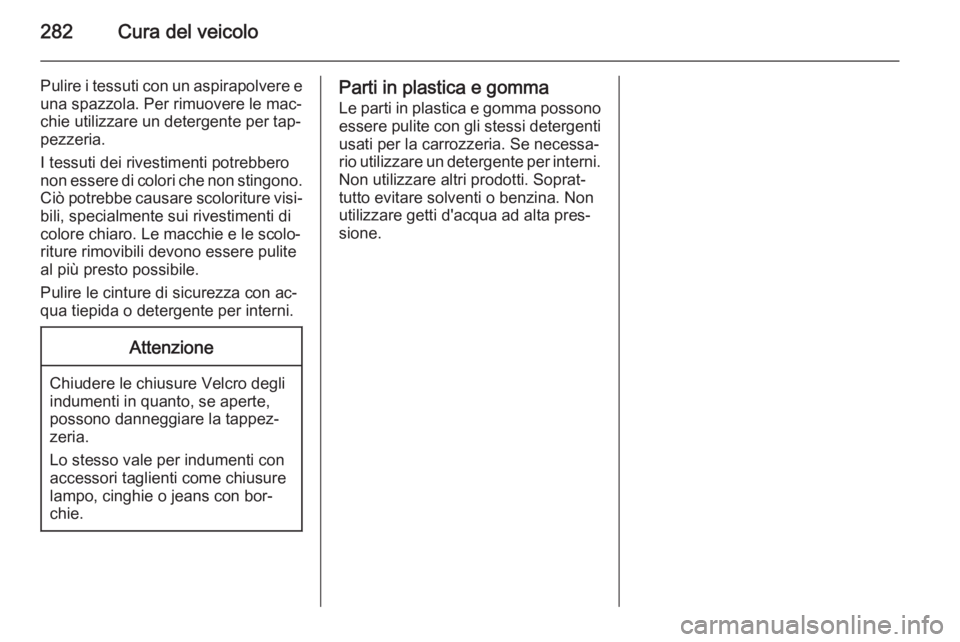

282Cura del veicolo
Pulire i tessuti con un aspirapolvere e
una spazzola. Per rimuovere le mac‐
chie utilizzare un detergente per tap‐
pezzeria.
I tessuti dei rivestimenti potrebbero
non essere di colori che non stingono.
Ciò potrebbe causare scoloriture visi‐ bili, specialmente sui rivestimenti di
colore chiaro. Le macchie e le scolo‐
riture rimovibili devono essere pulite
al più presto possibile.
Pulire le cinture di sicurezza con ac‐
qua tiepida o detergente per interni.Attenzione
Chiudere le chiusure Velcro degli
indumenti in quanto, se aperte,
possono danneggiare la tappez‐
zeria.
Lo stesso vale per indumenti con
accessori taglienti come chiusure
lampo, cinghie o jeans con bor‐
chie.
Parti in plastica e gomma
Le parti in plastica e gomma possono
essere pulite con gli stessi detergenti
usati per la carrozzeria. Se necessa‐
rio utilizzare un detergente per interni.
Non utilizzare altri prodotti. Soprat‐
tutto evitare solventi o benzina. Non
utilizzare getti d'acqua ad alta pres‐
sione.

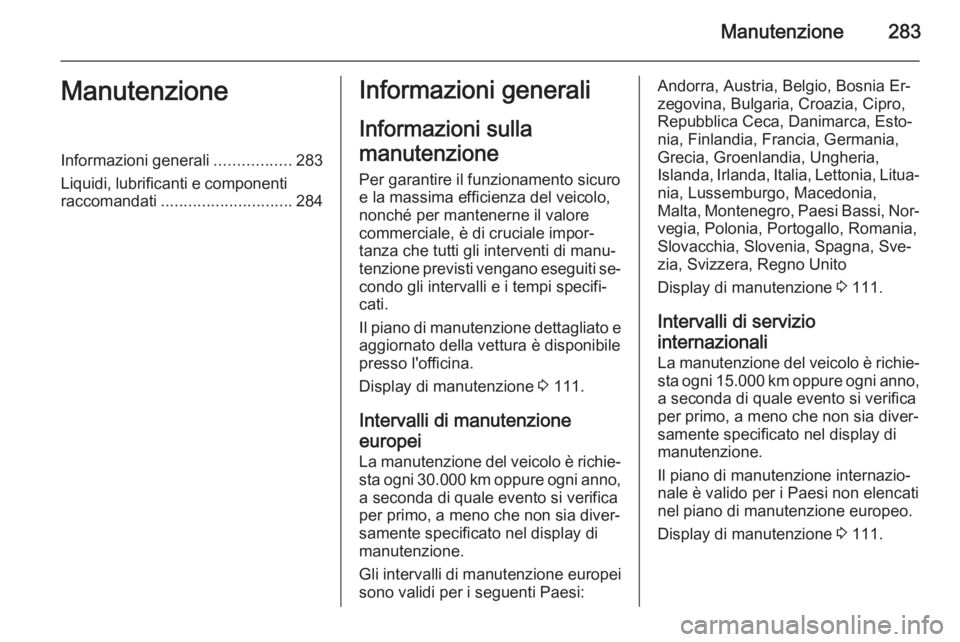

Manutenzione283ManutenzioneInformazioni generali.................283
Liquidi, lubrificanti e componenti
raccomandati ............................. 284Informazioni generali
Informazioni sulla
manutenzione Per garantire il funzionamento sicuro
e la massima efficienza del veicolo,
nonché per mantenerne il valore
commerciale, è di cruciale impor‐
tanza che tutti gli interventi di manu‐
tenzione previsti vengano eseguiti se‐
condo gli intervalli e i tempi specifi‐
cati.
Il piano di manutenzione dettagliato e aggiornato della vettura è disponibilepresso l'officina.
Display di manutenzione 3 111.
Intervalli di manutenzione
europei
La manutenzione del veicolo è richie‐ sta ogni 30.000 km oppure ogni anno,
a seconda di quale evento si verifica
per primo, a meno che non sia diver‐
samente specificato nel display di
manutenzione.
Gli intervalli di manutenzione europei
sono validi per i seguenti Paesi:Andorra, Austria, Belgio, Bosnia Er‐
zegovina, Bulgaria, Croazia, Cipro,
Repubblica Ceca, Danimarca, Esto‐ nia, Finlandia, Francia, Germania,
Grecia, Groenlandia, Ungheria,
Islanda, Irlanda, Italia, Lettonia, Litua‐ nia, Lussemburgo, Macedonia,
Malta, Montenegro, Paesi Bassi, Nor‐
vegia, Polonia, Portogallo, Romania,
Slovacchia, Slovenia, Spagna, Sve‐
zia, Svizzera, Regno Unito
Display di manutenzione 3 111.
Intervalli di servizio
internazionali La manutenzione del veicolo è richie‐
sta ogni 15.000 km oppure ogni anno, a seconda di quale evento si verifica
per primo, a meno che non sia diver‐
samente specificato nel display di
manutenzione.
Il piano di manutenzione internazio‐
nale è valido per i Paesi non elencati
nel piano di manutenzione europeo.
Display di manutenzione 3 111.

284Manutenzione

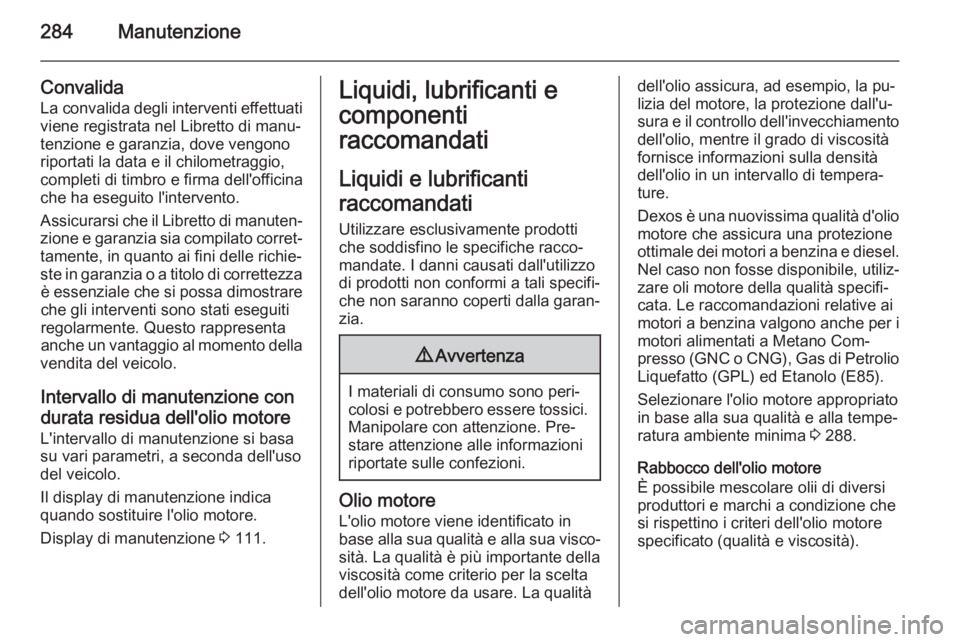

Convalida
La convalida degli interventi effettuati
viene registrata nel Libretto di manu‐
tenzione e garanzia, dove vengono riportati la data e il chilometraggio,
completi di timbro e firma dell'officina
che ha eseguito l'intervento.
Assicurarsi che il Libretto di manuten‐ zione e garanzia sia compilato corret‐
tamente, in quanto ai fini delle richie‐
ste in garanzia o a titolo di correttezza è essenziale che si possa dimostrare
che gli interventi sono stati eseguiti
regolarmente. Questo rappresenta
anche un vantaggio al momento della
vendita del veicolo.
Intervallo di manutenzione con
durata residua dell'olio motore L'intervallo di manutenzione si basa
su vari parametri, a seconda dell'uso
del veicolo.
Il display di manutenzione indica
quando sostituire l'olio motore.
Display di manutenzione 3 111.Liquidi, lubrificanti e
componenti
raccomandati
Liquidi e lubrificanti
raccomandati Utilizzare esclusivamente prodotti
che soddisfino le specifiche racco‐
mandate. I danni causati dall'utilizzo
di prodotti non conformi a tali specifi‐
che non saranno coperti dalla garan‐
zia.9 Avvertenza
I materiali di consumo sono peri‐
colosi e potrebbero essere tossici. Manipolare con attenzione. Pre‐
stare attenzione alle informazioni
riportate sulle confezioni.
Olio motore
L'olio motore viene identificato in
base alla sua qualità e alla sua visco‐
sità. La qualità è più importante della
viscosità come criterio per la scelta
dell'olio motore da usare. La qualità
dell'olio assicura, ad esempio, la pu‐
lizia del motore, la protezione dall'u‐
sura e il controllo dell'invecchiamento dell'olio, mentre il grado di viscosità
fornisce informazioni sulla densità
dell'olio in un intervallo di tempera‐
ture.
Dexos è una nuovissima qualità d'olio motore che assicura una protezione
ottimale dei motori a benzina e diesel.
Nel caso non fosse disponibile, utiliz‐
zare oli motore della qualità specifi‐
cata. Le raccomandazioni relative ai motori a benzina valgono anche per i motori alimentati a Metano Com‐
presso (GNC o CNG), Gas di Petrolio Liquefatto (GPL) ed Etanolo (E85).
Selezionare l'olio motore appropriato
in base alla sua qualità e alla tempe‐ ratura ambiente minima 3 288.
Rabbocco dell'olio motore
È possibile mescolare olii di diversi
produttori e marchi a condizione che
si rispettino i criteri dell'olio motore
specificato (qualità e viscosità).

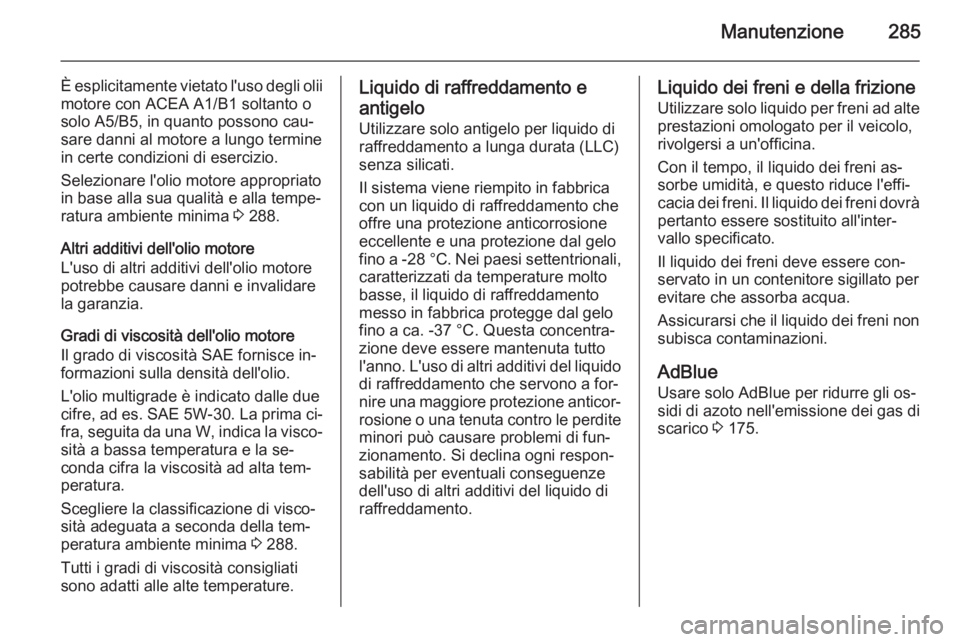

Manutenzione285
È esplicitamente vietato l'uso degli olii
motore con ACEA A1/B1 soltanto o
solo A5/B5, in quanto possono cau‐
sare danni al motore a lungo termine
in certe condizioni di esercizio.
Selezionare l'olio motore appropriato
in base alla sua qualità e alla tempe‐ ratura ambiente minima 3 288.
Altri additivi dell'olio motore
L'uso di altri additivi dell'olio motore
potrebbe causare danni e invalidare
la garanzia.
Gradi di viscosità dell'olio motore
Il grado di viscosità SAE fornisce in‐
formazioni sulla densità dell'olio.
L'olio multigrade è indicato dalle due
cifre, ad es. SAE 5W-30. La prima ci‐ fra, seguita da una W, indica la visco‐
sità a bassa temperatura e la se‐
conda cifra la viscosità ad alta tem‐
peratura.
Scegliere la classificazione di visco‐
sità adeguata a seconda della tem‐ peratura ambiente minima 3 288.
Tutti i gradi di viscosità consigliati
sono adatti alle alte temperature.Liquido di raffreddamento e
antigelo Utilizzare solo antigelo per liquido diraffreddamento a lunga durata (LLC)
senza silicati.
Il sistema viene riempito in fabbrica
con un liquido di raffreddamento che
offre una protezione anticorrosione
eccellente e una protezione dal gelo
fino a -28 °C . Nei paesi settentrionali,
caratterizzati da temperature molto
basse, il liquido di raffreddamento
messo in fabbrica protegge dal gelo
fino a ca. -37 °C. Questa concentra‐
zione deve essere mantenuta tutto
l'anno. L'uso di altri additivi del liquido
di raffreddamento che servono a for‐
nire una maggiore protezione anticor‐
rosione o una tenuta contro le perdite minori può causare problemi di fun‐
zionamento. Si declina ogni respon‐
sabilità per eventuali conseguenze
dell'uso di altri additivi del liquido di
raffreddamento.Liquido dei freni e della frizione
Utilizzare solo liquido per freni ad alte prestazioni omologato per il veicolo,
rivolgersi a un'officina.
Con il tempo, il liquido dei freni as‐
sorbe umidità, e questo riduce l'effi‐
cacia dei freni. Il liquido dei freni dovrà
pertanto essere sostituito all'inter‐
vallo specificato.
Il liquido dei freni deve essere con‐
servato in un contenitore sigillato per
evitare che assorba acqua.
Assicurarsi che il liquido dei freni non subisca contaminazioni.
AdBlue Usare solo AdBlue per ridurre gli os‐
sidi di azoto nell'emissione dei gas di
scarico 3 175.

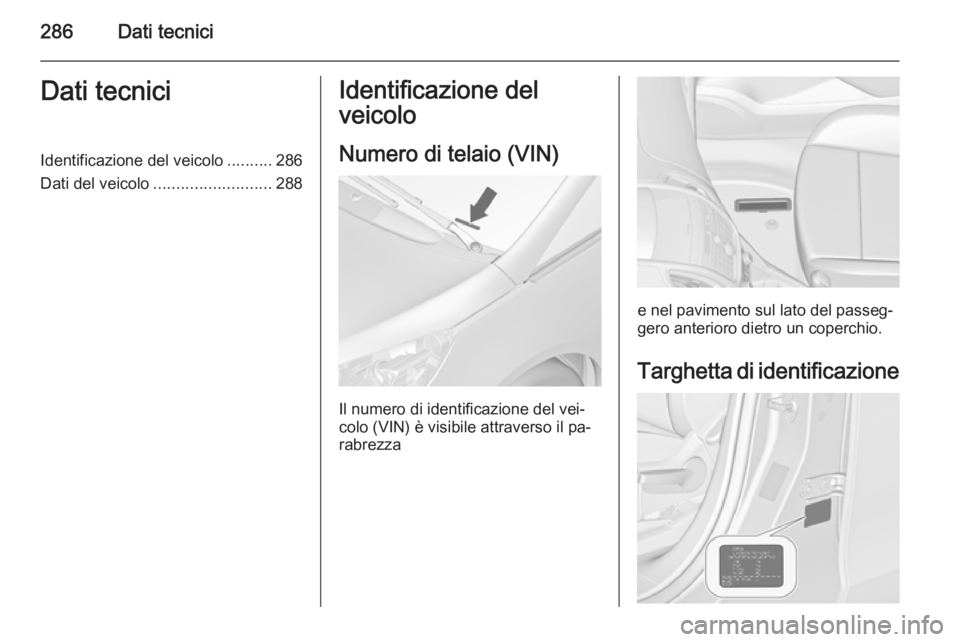

286Dati tecniciDati tecniciIdentificazione del veicolo..........286
Dati del veicolo .......................... 288Identificazione del
veicolo
Numero di telaio (VIN)
Il numero di identificazione del vei‐
colo (VIN) è visibile attraverso il pa‐
rabrezza
e nel pavimento sul lato del passeg‐
gero anterioro dietro un coperchio.
Targhetta di identificazione

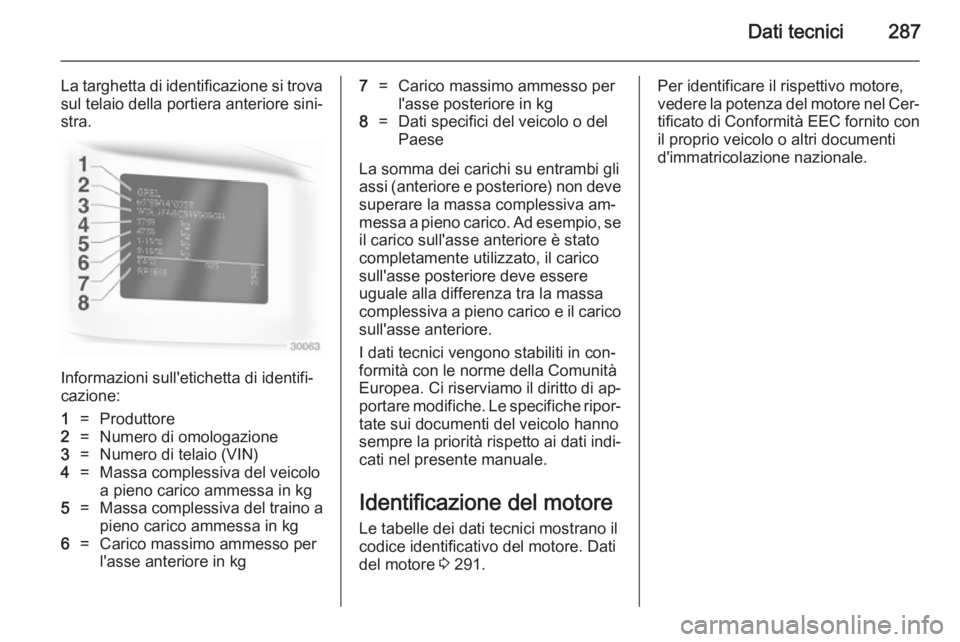

Dati tecnici287
La targhetta di identificazione si trovasul telaio della portiera anteriore sini‐
stra.
Informazioni sull'etichetta di identifi‐
cazione:
1=Produttore2=Numero di omologazione3=Numero di telaio (VIN)4=Massa complessiva del veicolo
a pieno carico ammessa in kg5=Massa complessiva del traino a pieno carico ammessa in kg6=Carico massimo ammesso per
l'asse anteriore in kg7=Carico massimo ammesso per
l'asse posteriore in kg8=Dati specifici del veicolo o del
Paese
La somma dei carichi su entrambi gli
assi (anteriore e posteriore) non deve
superare la massa complessiva am‐
messa a pieno carico. Ad esempio, se il carico sull'asse anteriore è stato
completamente utilizzato, il carico
sull'asse posteriore deve essere
uguale alla differenza tra la massa
complessiva a pieno carico e il carico
sull'asse anteriore.
I dati tecnici vengono stabiliti in con‐
formità con le norme della Comunità
Europea. Ci riserviamo il diritto di ap‐
portare modifiche. Le specifiche ripor‐
tate sui documenti del veicolo hanno
sempre la priorità rispetto ai dati indi‐
cati nel presente manuale.
Identificazione del motore
Le tabelle dei dati tecnici mostrano il
codice identificativo del motore. Dati
del motore 3 291.
Per identificare il rispettivo motore,
vedere la potenza del motore nel Cer‐
tificato di Conformità EEC fornito con
il proprio veicolo o altri documenti
d'immatricolazione nazionale.

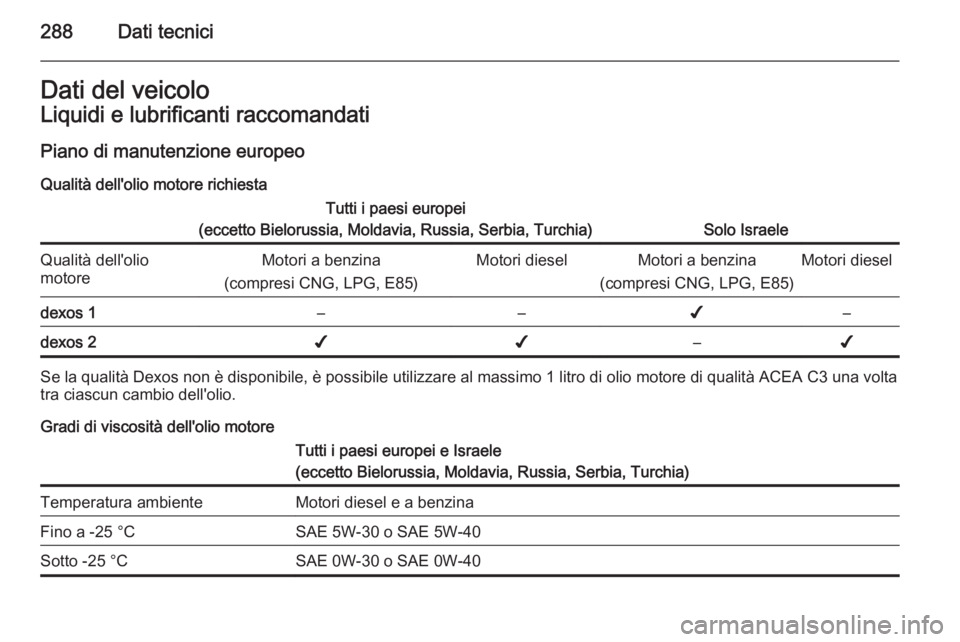

288Dati tecniciDati del veicoloLiquidi e lubrificanti raccomandati
Piano di manutenzione europeo Qualità dell'olio motore richiestaTutti i paesi europei
(eccetto Bielorussia, Moldavia, Russia, Serbia, Turchia)
Solo Israele
Qualità dell'olio
motoreMotori a benzina
(compresi CNG, LPG, E85)Motori dieselMotori a benzina
(compresi CNG, LPG, E85)Motori dieseldexos 1––✔–dexos 2✔✔–✔
Se la qualità Dexos non è disponibile, è possibile utilizzare al massimo 1 litro di olio motore di qualità ACEA C3 una volta
tra ciascun cambio dell'olio.
Gradi di viscosità dell'olio motore
Tutti i paesi europei e Israele
(eccetto Bielorussia, Moldavia, Russia, Serbia, Turchia)Temperatura ambienteMotori diesel e a benzinaFino a -25 °CSAE 5W-30 o SAE 5W-40Sotto -25 °CSAE 0W-30 o SAE 0W-40
