Mittarit ja käyttölaitteet99Takalasin pyyhin/pesulaite
Käynnistä takalasin pyyhin paina‐
malla keinukytkintä:
yläasento=jatkuva toimintaala-asento=jaksottainen toimintakeskiasento=pois
Paina vipua. Takalasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee
muutaman kerran.
Älä käytä tätä toimintoa takalasin ol‐ lessa jäässä.
Kytke pois pesulinjoilla.
Takalasin pyyhin kytkeytyy automaat‐
tisesti päälle, kun tuulilasinpyyhkimet
ovat kytkettyinä ja peruutusvaihde
kytketään.
Tämän toiminnon päälle- tai poiskyt‐
kentää voidaan muuttaa infonäytön
valikossa Asetukset.
Auton räätälöinti 3 128.
Takalasin pesulaite poistetaan käy‐
töstä, kun neste on vähissä.
Ulkolämpötila
Lämpötilan lasku näkyy heti, lämpöti‐
lan nousu viiveen jälkeen.

100Mittarit ja käyttölaitteet
Jos ulkolämpötila laskee 3 °C:een,
kuljettajan tietokeskuksessa
ylemmän tason näytössä tai ylemmän tason yhdistelmänäytössä näkyy va‐
roitusviesti.
9 Varoitus
Jo lämpötilan ollessa näytön mu‐
kaan muutamia asteita 0 °C:n ylä‐
puolella tien pinta voi olla jäässä.
Kello
Kellonaika ja päivämäärä esitetääninfonäytössä.
Ajan ja päivämäärän asetukset
CD 300/CD 400/CD400plus ja Navi
600/Navi 900
Paina CONFIG -painiketta. Valikko
Asetukset avautuu näyttöön.
Valitse Aika & päivämäärä .
Valittavissa olevat asetusvalinnat:
■ Kellonajan asetus : Muuttaa näy‐
tössä näkyvän ajan.
■ Päiväyksen asetus : Muuttaa näy‐
tössä näkyvän päivämäärän.
■ Aikaformaatin asetus : Muuttaa tun‐
tien näytön välillä 12 tuntia ja 24
tuntia .
■Päiväyksen formaatin asetus :
Muuttaa päivämäärän näytön vä‐
lillä KK/PP/VVVV ja PP.KK.VVVV .
■ Kellonajan näyttö : Kytkee ajan näy‐
tön päälle/pois.
■ RDS ajan synkronointi : Useimpien
VHF-lähettimien RDS-signaali
asettaa ajan automaattisesti. RDS-
ajan synkronointi saattaa kestää
joitakin minuutteja. Jotkin lähetti‐
met eivät lähetä oikeaa aikasignaa‐ lia. Silloin suosittelemme auto‐
maattisen aikasynkronoinnin pois‐
tamista käytöstä.
Auton räätälöinti 3 128.
Ajan ja päivämäärän asetukset
CD 600/Navi 650/Navi 950
Paina Config -painiketta ja avaa sitten
kyseinen alavalikko valitsemalla va‐
likkokohta Kellonaika ja päivämäärä .

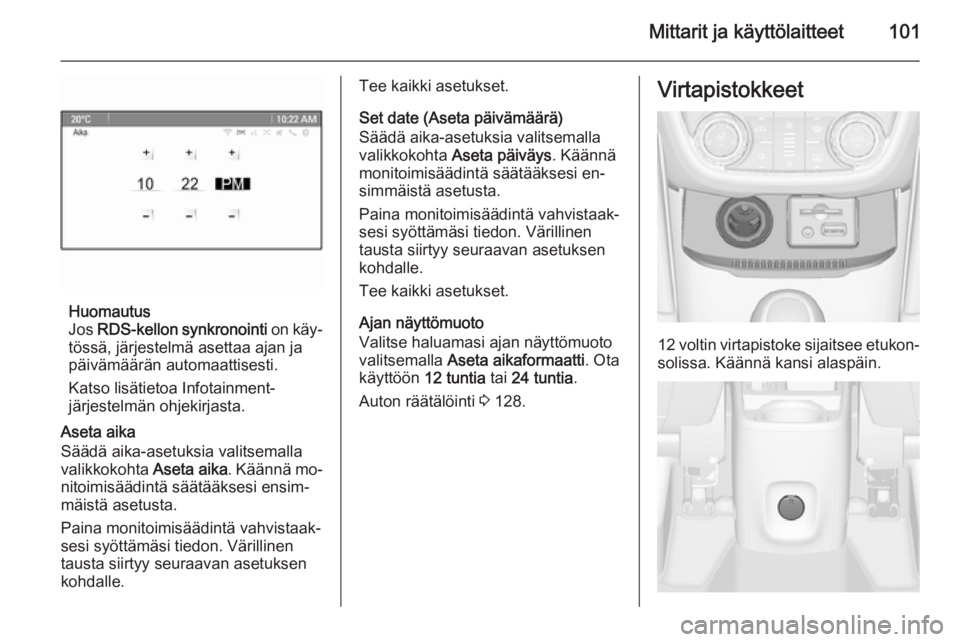

Mittarit ja käyttölaitteet101
Huomautus
Jos RDS-kellon synkronointi on käy‐
tössä, järjestelmä asettaa ajan ja
päivämäärän automaattisesti.
Katso lisätietoa Infotainment-
järjestelmän ohjekirjasta.
Aseta aika
Säädä aika-asetuksia valitsemalla
valikkokohta Aseta aika. Käännä mo‐
nitoimisäädintä säätääksesi ensim‐
mäistä asetusta.
Paina monitoimisäädintä vahvistaak‐
sesi syöttämäsi tiedon. Värillinen
tausta siirtyy seuraavan asetuksen
kohdalle.
Tee kaikki asetukset.
Set date (Aseta päivämäärä)
Säädä aika-asetuksia valitsemalla
valikkokohta Aseta päiväys . Käännä
monitoimisäädintä säätääksesi en‐
simmäistä asetusta.
Paina monitoimisäädintä vahvistaak‐
sesi syöttämäsi tiedon. Värillinen
tausta siirtyy seuraavan asetuksen
kohdalle.
Tee kaikki asetukset.
Ajan näyttömuoto
Valitse haluamasi ajan näyttömuoto valitsemalla Aseta aikaformaatti . Ota
käyttöön 12 tuntia tai 24 tuntia .
Auton räätälöinti 3 128.Virtapistokkeet
12 voltin virtapistoke sijaitsee etukon‐
solissa. Käännä kansi alaspäin.

102Mittarit ja käyttölaitteet
Lisää 12 voltin pistorasioita on taka‐
konsolissa
ja tavaratilan vasemmassa sivusei‐
nässä.
Suurin tehonkulutus saa olla enintään 120 wattia.
Kun sytytysvirta on katkaistu, virtapis‐
tokkeet ovat poissa käytöstä. Lisäksi
virtapistokkeet poistetaan käytöstä,
mikäli auton akkujännite on alhainen.
Pistorasioihin kytkettävien laitteiden
tulee täyttää sähkömagneettista yh‐
teensopivuutta koskevan normin
DIN VDE 40 839 vaatimukset.
Pistorasioihin ei saa kytkeä mitään
virtaa antavaa laitetta, kuten laturia
tai akkua.
Vääräntyyppiset pistokkeet voivat
vaurioittaa pistorasiaa.
Stop-start-järjestelmä 3 160.
Savukkeensytytin
Savukkeensytytin sijaitsee etukonso‐
lissa. Käännä kansi alaspäin.
Paina savukkeensytytin pohjaan. Se
kytkeytyy automaattisesti pois päältä
käyttövalmiiksi kuumennuttuaan.
Vedä sytytin ulos.
TuhkakupitHuomio
Vain tuhkaa varten - ei palaville
jätteille.
Tuhkakuppirasia voidaan asettaa
mukinpitimiin.

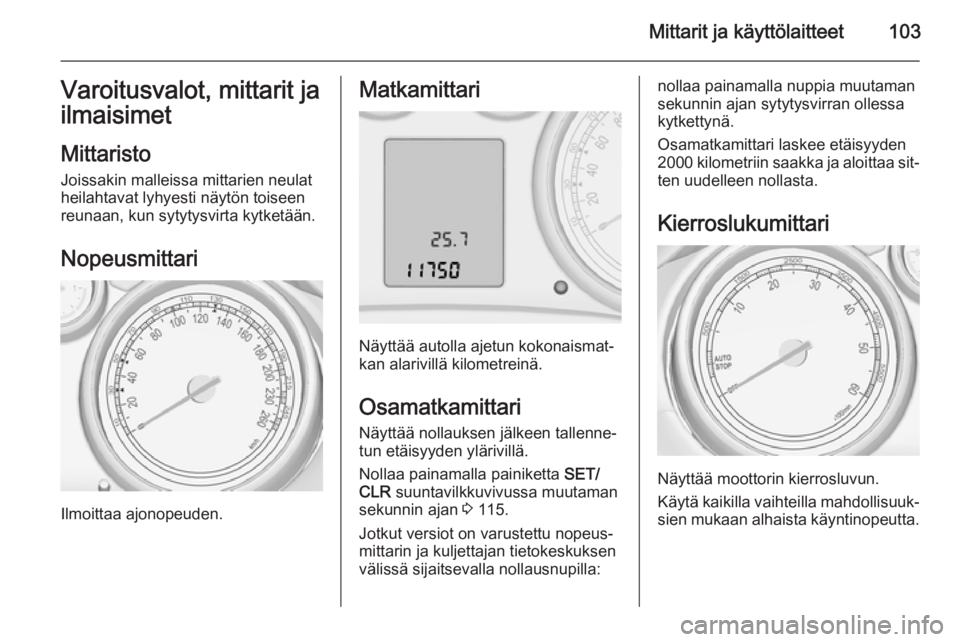

Mittarit ja käyttölaitteet103Varoitusvalot, mittarit ja
ilmaisimet
Mittaristo Joissakin malleissa mittarien neulatheilahtavat lyhyesti näytön toiseen
reunaan, kun sytytysvirta kytketään.
Nopeusmittari
Ilmoittaa ajonopeuden.
Matkamittari
Näyttää autolla ajetun kokonaismat‐
kan alarivillä kilometreinä.
Osamatkamittari
Näyttää nollauksen jälkeen tallenne‐
tun etäisyyden ylärivillä.
Nollaa painamalla painiketta SET/
CLR suuntavilkkuvivussa muutaman
sekunnin ajan 3 115.
Jotkut versiot on varustettu nopeus‐ mittarin ja kuljettajan tietokeskuksen
välissä sijaitsevalla nollausnupilla:
nollaa painamalla nuppia muutaman
sekunnin ajan sytytysvirran ollessa
kytkettynä.
Osamatkamittari laskee etäisyyden
2000 kilometriin saakka ja aloittaa sit‐ ten uudelleen nollasta.
Kierroslukumittari
Näyttää moottorin kierrosluvun.
Käytä kaikilla vaihteilla mahdollisuuk‐
sien mukaan alhaista käyntinopeutta.

104Mittarit ja käyttölaitteetHuomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.
Polttoainemittari
Näyttää polttoaineen määrän tai kaa‐
sunpaineen säiliössä käyttötavasta
riippuen.
Merkkivalo i palaa, jos polttoaineen
määrä säiliössä on alhainen. Tank‐
kaa välittömästi, jos merkkivalo vilk‐
kuu.
Nestekaasukäytön aikana järjes‐
telmä vaihtaa automaattisesti bensii‐
nikäyttöön kaasusäiliöiden tyhjen‐
tyessä 3 104.
Älä aja säiliötä tyhjäksi.
Säiliössä olevan polttoaineen takia
koko polttoainesäiliön tilavuuden mu‐
kaista määrää ei ehkä voida tankata.
Polttoaineen
valintapainike
MaakaasukäyttöPainiketta Y painamalla voidaan va‐
lita bensiini- ja maakaasukäytön vä‐
lillä. LEDin 1 tila näyttää kulloisenkin
toimintatavan.1 pois=maakaasukäyttö.1 palaa=bensiinikäyttö.1 vilkkuu=vaihtaminen ei ole
mahdollista, yksi polt‐
toainetyyppi on loppu‐
nut.
Kun maakaasusäiliö on tyhjä, järjes‐
telmä kytkeytyy automaattisesti ben‐
siinikäyttöön sytytysvirran katkaise‐ miseen asti.
Maakaasukäytön polttoaine 3 207.

Mittarit ja käyttölaitteet105
Nestekaasukäyttö
Painiketta LPG painamalla voidaan
valita bensiini- ja nestekaasukäytön välillä. LEDin 1 tila näyttää kulloi‐
senkin toimintatavan.
1 pois=bensiinikäyttö1 palaa=nestekaasukäyttö1 vilkkuu=vaihtaminen ei ole
mahdollista, yksi polt‐
toainetyyppi on loppu‐
nut
Kun nestekaasusäiliö on tyhjä, järjes‐
telmä kytkeytyy automaattisesti ben‐
siinikäyttöön sytytysvirran katkaise‐ miseen asti.
Nestekaasukäytön polttoaine 3 208.
Moottorin
jäähdytysnesteen
lämpömittari
Näyttää jäähdytysnesteen lämpöti‐
lan.
vasen alue=moottori ei ole vielä
toimintalämpötilassakeskialue=normaali toiminta‐
lämpötilaoikeanpuo‐
leinen alue=lämpötila liian korkeaHuomio
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja sammuta moottori. Moot‐ tori on vaarassa. Tarkasta jäähdy‐
tysnesteen määrä.
Huoltonäyttö
Moottoriöljyn valvontajärjestelmä il‐ moittaa, koska moottoriöljy ja suoda‐
tin on vaihdettava. Ajo-olosuhteista
riippuen öljyn ja suodattimen vaihto‐ väli voi vaihdella huomattavastikin.

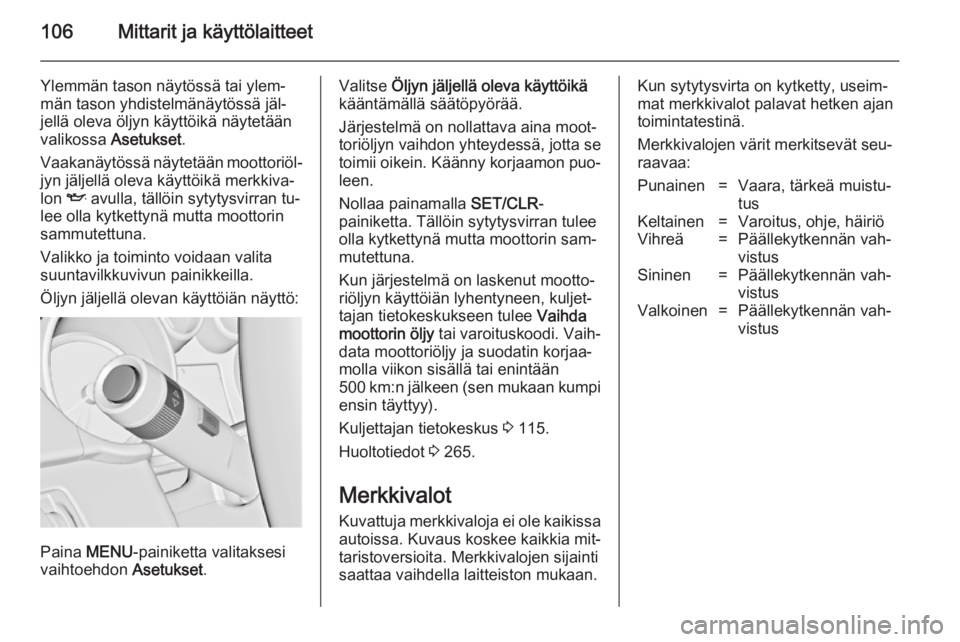

106Mittarit ja käyttölaitteet
Ylemmän tason näytössä tai ylem‐
män tason yhdistelmänäytössä jäl‐
jellä oleva öljyn käyttöikä näytetään
valikossa Asetukset.
Vaakanäytössä näytetään moottoriöl‐ jyn jäljellä oleva käyttöikä merkkiva‐
lon I avulla, tällöin sytytysvirran tu‐
lee olla kytkettynä mutta moottorin
sammutettuna.
Valikko ja toiminto voidaan valita
suuntavilkkuvivun painikkeilla.
Öljyn jäljellä olevan käyttöiän näyttö:
Paina MENU -painiketta valitaksesi
vaihtoehdon Asetukset.
Valitse Öljyn jäljellä oleva käyttöikä
kääntämällä säätöpyörää.
Järjestelmä on nollattava aina moot‐
toriöljyn vaihdon yhteydessä, jotta se
toimii oikein. Käänny korjaamon puo‐ leen.
Nollaa painamalla SET/CLR-
painiketta. Tällöin sytytysvirran tulee olla kytkettynä mutta moottorin sam‐
mutettuna.
Kun järjestelmä on laskenut mootto‐
riöljyn käyttöiän lyhentyneen, kuljet‐
tajan tietokeskukseen tulee Vaihda
moottorin öljy tai varoituskoodi. Vaih‐
data moottoriöljy ja suodatin korjaa‐
molla viikon sisällä tai enintään
500 km:n jälkeen (sen mukaan kumpi
ensin täyttyy).
Kuljettajan tietokeskus 3 115.
Huoltotiedot 3 265.
Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa
autoissa. Kuvaus koskee kaikkia mit‐
taristoversioita. Merkkivalojen sijainti
saattaa vaihdella laitteiston mukaan.Kun sytytysvirta on kytketty, useim‐
mat merkkivalot palavat hetken ajan toimintatestinä.
Merkkivalojen värit merkitsevät seu‐
raavaa:Punainen=Vaara, tärkeä muistu‐
tusKeltainen=Varoitus, ohje, häiriöVihreä=Päällekytkennän vah‐
vistusSininen=Päällekytkennän vah‐
vistusValkoinen=Päällekytkennän vah‐
vistus

Mittarit ja käyttölaitteet107
Mittariston merkkivalot

108Mittarit ja käyttölaitteet
Keskikonsolin merkkivalot
Suuntavilkku
O palaa tai vilkkuu vihreänä.
Syttyy hetkeksi Seisontavalot ovat käytössä.
Merkkivalo vilkkuu
Suuntavilkku tai varoitusvilkut ovat
käytössä.
Nopea vilkkuminen: suuntavilkku tai
sen sulake on viallinen, perävaunun
suuntavilkku ei toimi.
Lampun vaihto 3 229, sulakkeet
3 238.
Suuntavalot 3 143.
Turvavyömuistutin Etuistuinten turvavyömuistutus
X kuljettajan tai matkustajan istuinta
varten palaa tai vilkkuu punaisena.
Palaa
Sytytysvirran kytkemisen jälkeen
kunnes turvavyö on kiinnitetty.
Merkkivalo vilkkuu
Moottorin käynnistämisen jälkeen
enintään 100 sekunnin ajan, ennen
kuin turvavyö on kiinnitetty.
Turvavyön kiinnitys 3 51.Takaistuinten turvavöiden tila
> tai X kuljettajan tietokeskuksessa
vilkkuu tai palaa.
Palaa
Sytytysvirran kytkemisen jälkeen vä‐
hintään 35 sekunnin ajan, ennen kuin turvavyö on kiinnitetty.
Jos kiinnittämätön turvavyö kiinnite‐
tään ajon aikana.
Merkkivalo vilkkuu
Liikkeellelähdön jälkeen, kun turva‐
vyö on kiinnittämättä.
Turvavyön kiinnitys 3 51.
