OPEL ZAFIRA C 2014 Sürücü El Kitabı (in Turkish)

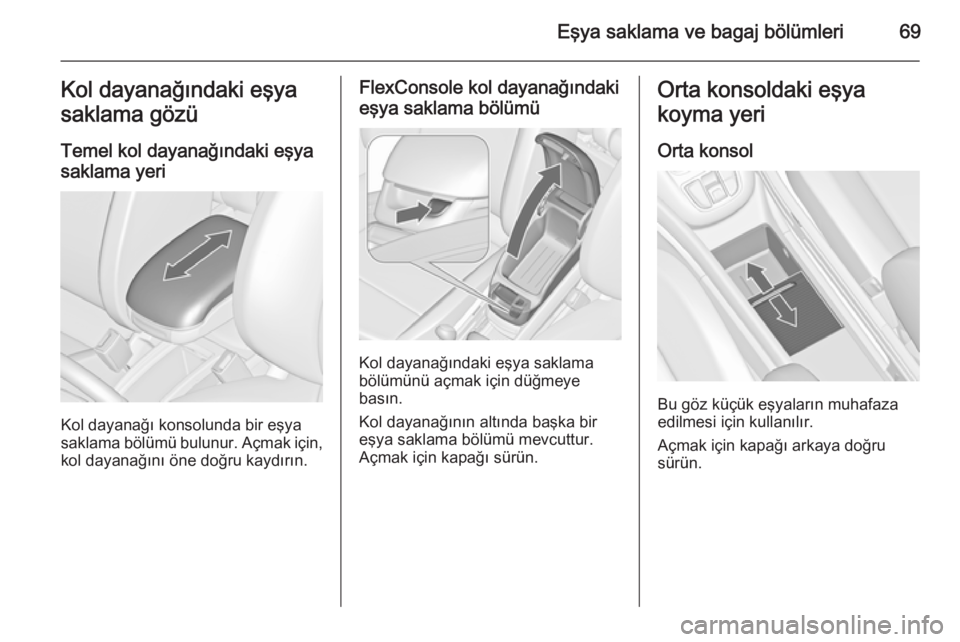

Eşya saklama ve bagaj bölümleri69Kol dayanağındaki eşya
saklama gözü
Temel kol dayanağındaki eşyasaklama yeri
Kol dayanağı konsolunda bir eşya
saklama bölümü bulunur. Açmak için,
kol dayanağını öne doğru kaydırın.
FlexConsole kol dayanağındaki
eşya saklama bölümü
Kol dayanağındaki eşya saklama
bölümünü açmak için düğmeye
basın.
Kol dayanağının altında başka bir
eşya saklama bölümü mevcuttur. Açmak için kapağı sürün.
Orta konsoldaki eşya
koyma yeri
Orta konsol
Bu göz küçük eşyaların muhafaza
edilmesi için kullanılır.
Açmak için kapağı arkaya doğru
sürün.

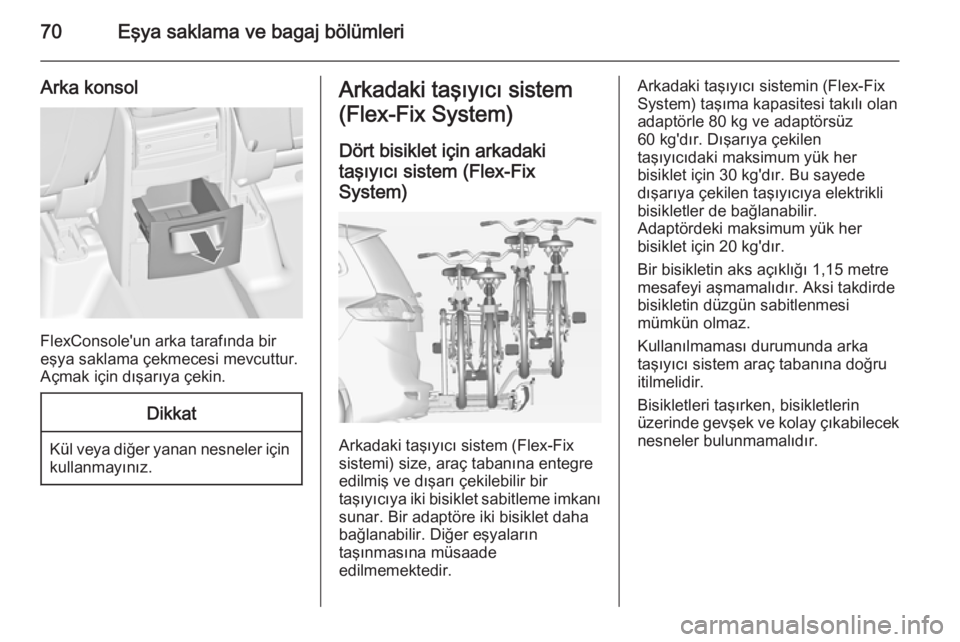

70Eşya saklama ve bagaj bölümleri
Arka konsol
FlexConsole'un arka tarafında bir
eşya saklama çekmecesi mevcuttur.
Açmak için dışarıya çekin.
Dikkat
Kül veya diğer yanan nesneler için kullanmayınız.
Arkadaki taşıyıcı sistem
(Flex-Fix System)
Dört bisiklet için arkadaki
taşıyıcı sistem (Flex-Fix
System)
Arkadaki taşıyıcı sistem (Flex-Fix
sistemi) size, araç tabanına entegre
edilmiş ve dışarı çekilebilir bir
taşıyıcıya iki bisiklet sabitleme imkanı
sunar. Bir adaptöre iki bisiklet daha
bağlanabilir. Diğer eşyaların
taşınmasına müsaade
edilmemektedir.
Arkadaki taşıyıcı sistemin (Flex-Fix
System) taşıma kapasitesi takılı olan
adaptörle 80 kg ve adaptörsüz
60 kg'dır. Dışarıya çekilen
taşıyıcıdaki maksimum yük her
bisiklet için 30 kg'dır. Bu sayede
dışarıya çekilen taşıyıcıya elektrikli
bisikletler de bağlanabilir.
Adaptördeki maksimum yük her
bisiklet için 20 kg'dır.
Bir bisikletin aks açıklığı 1,15 metre
mesafeyi aşmamalıdır. Aksi takdirde
bisikletin düzgün sabitlenmesi
mümkün olmaz.
Kullanılmaması durumunda arka taşıyıcı sistem araç tabanına doğru
itilmelidir.
Bisikletleri taşırken, bisikletlerin
üzerinde gevşek ve kolay çıkabilecek
nesneler bulunmamalıdır.

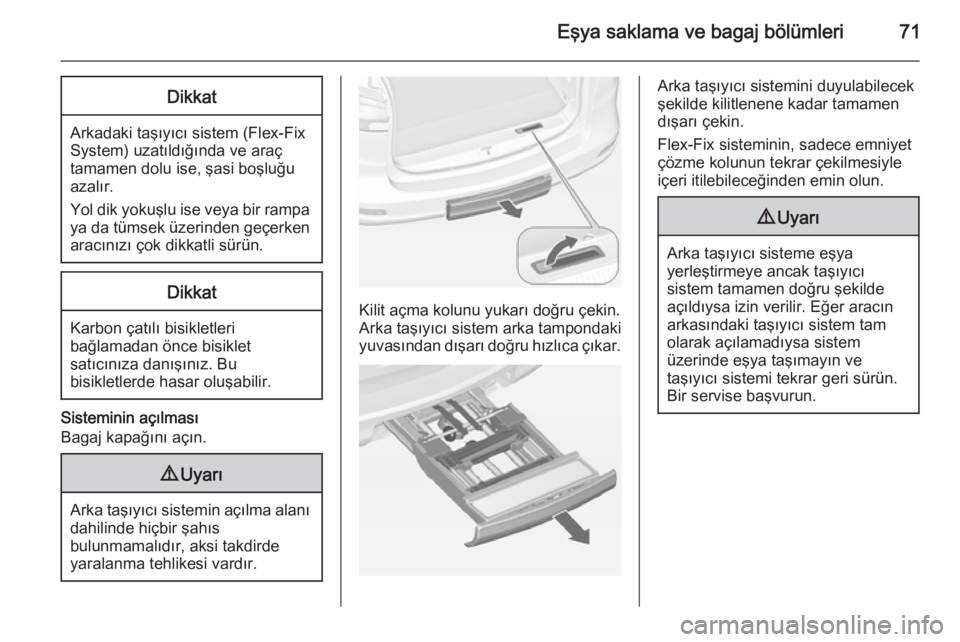

Eşya saklama ve bagaj bölümleri71Dikkat
Arkadaki taşıyıcı sistem (Flex-FixSystem) uzatıldığında ve araç
tamamen dolu ise, şasi boşluğu
azalır.
Yol dik yokuşlu ise veya bir rampa ya da tümsek üzerinden geçerkenaracınızı çok dikkatli sürün.
Dikkat
Karbon çatılı bisikletleri
bağlamadan önce bisiklet
satıcınıza danışınız. Bu
bisikletlerde hasar oluşabilir.
Sisteminin açılması
Bagaj kapağını açın.
9 Uyarı
Arka taşıyıcı sistemin açılma alanı
dahilinde hiçbir şahıs
bulunmamalıdır, aksi takdirde
yaralanma tehlikesi vardır.
Kilit açma kolunu yukarı doğru çekin.
Arka taşıyıcı sistem arka tampondaki
yuvasından dışarı doğru hızlıca çıkar.
Arka taşıyıcı sistemini duyulabilecek
şekilde kilitlenene kadar tamamen
dışarı çekin.
Flex-Fix sisteminin, sadece emniyet
çözme kolunun tekrar çekilmesiyle
içeri itilebileceğinden emin olun.9 Uyarı
Arka taşıyıcı sisteme eşya
yerleştirmeye ancak taşıyıcı
sistem tamamen doğru şekilde
açıldıysa izin verilir. Eğer aracın
arkasındaki taşıyıcı sistem tam
olarak açılamadıysa sistem
üzerinde eşya taşımayın ve
taşıyıcı sistemi tekrar geri sürün.
Bir servise başvurun.

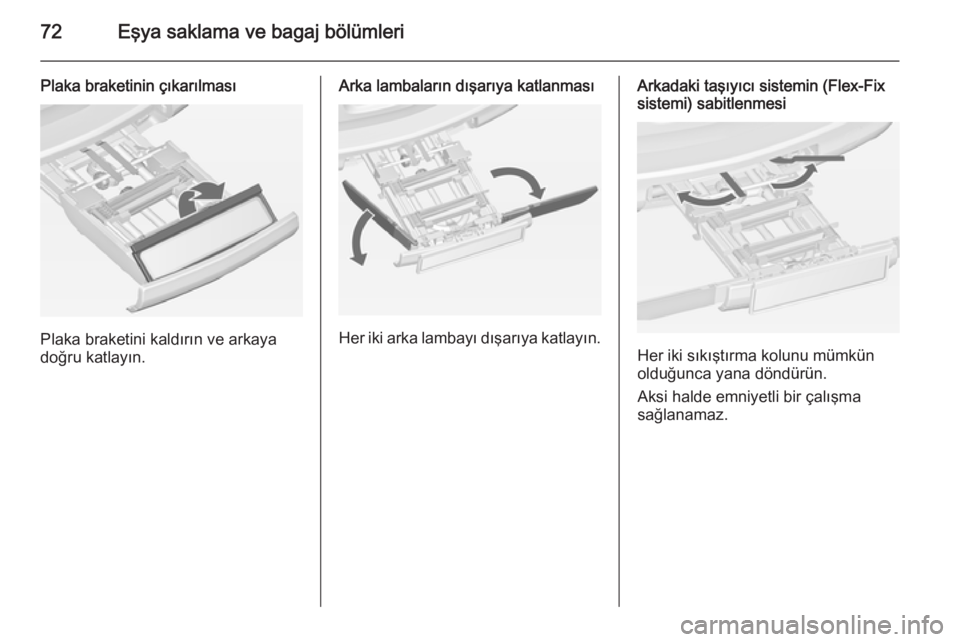

72Eşya saklama ve bagaj bölümleri
Plaka braketinin çıkarılması
Plaka braketini kaldırın ve arkaya
doğru katlayın.
Arka lambaların dışarıya katlanması
Her iki arka lambayı dışarıya katlayın.
Arkadaki taşıyıcı sistemin (Flex-Fix
sistemi) sabitlenmesi
Her iki sıkıştırma kolunu mümkün
olduğunca yana döndürün.
Aksi halde emniyetli bir çalışma
sağlanamaz.

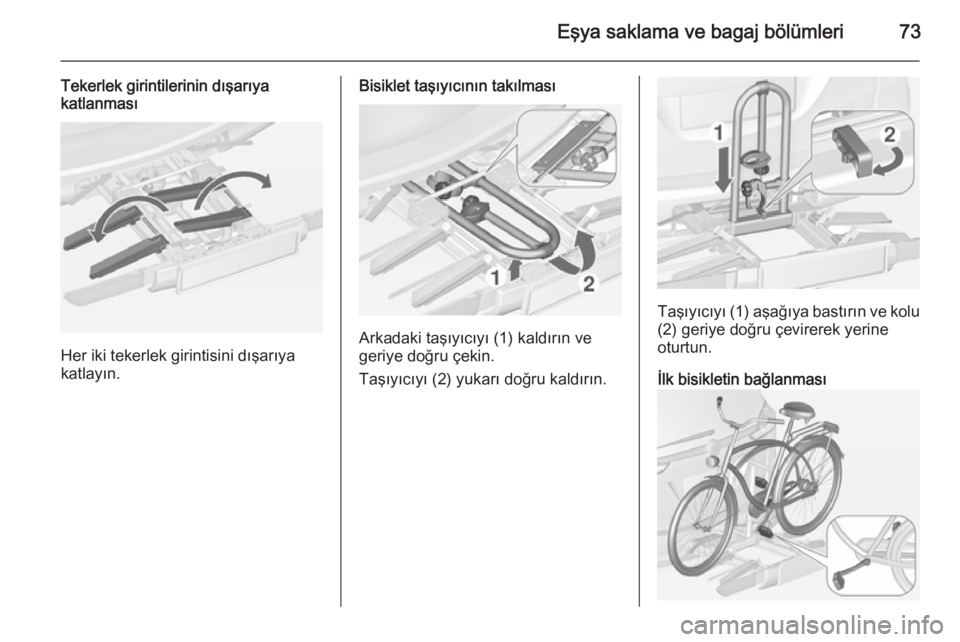

Eşya saklama ve bagaj bölümleri73
Tekerlek girintilerinin dışarıya
katlanması
Her iki tekerlek girintisini dışarıya
katlayın.
Bisiklet taşıyıcının takılması
Arkadaki taşıyıcıyı (1) kaldırın ve
geriye doğru çekin.
Taşıyıcıyı (2) yukarı doğru kaldırın.
Taşıyıcıyı (1) aşağıya bastırın ve kolu (2) geriye doğru çevirerek yerine
oturtun.
İlk bisikletin bağlanması

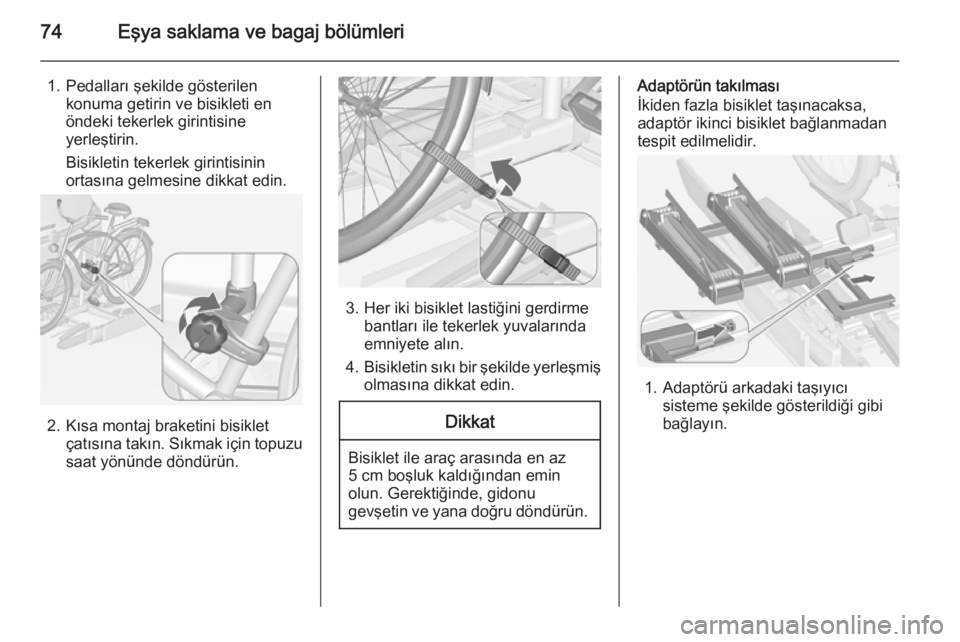

74Eşya saklama ve bagaj bölümleri
1. Pedalları şekilde gösterilenkonuma getirin ve bisikleti en
öndeki tekerlek girintisine
yerleştirin.
Bisikletin tekerlek girintisinin
ortasına gelmesine dikkat edin.
2. Kısa montaj braketini bisiklet çatısına takın. Sıkmak için topuzusaat yönünde döndürün.
3. Her iki bisiklet lastiğini gerdirme bantları ile tekerlek yuvalarında
emniyete alın.
4. Bisikletin sıkı bir şekilde yerleşmiş
olmasına dikkat edin.
Dikkat
Bisiklet ile araç arasında en az 5 cm boşluk kaldığından emin
olun. Gerektiğinde, gidonu
gevşetin ve yana doğru döndürün.
Adaptörün takılması
İkiden fazla bisiklet taşınacaksa,
adaptör ikinci bisiklet bağlanmadan
tespit edilmelidir.
1. Adaptörü arkadaki taşıyıcı
sisteme şekilde gösterildiği gibi
bağlayın.

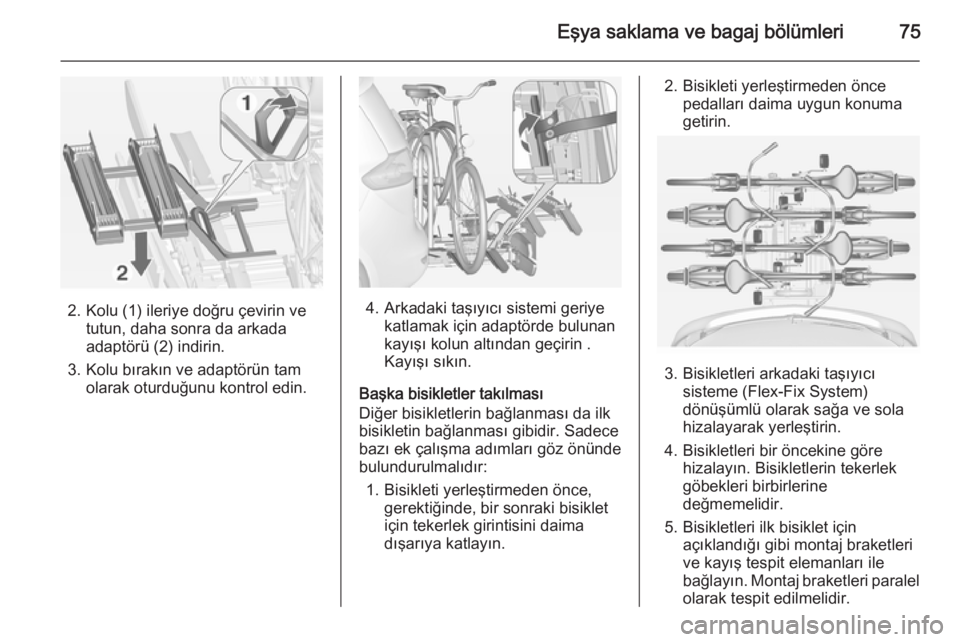

Eşya saklama ve bagaj bölümleri75
2. Kolu (1) ileriye doğru çevirin vetutun, daha sonra da arkada
adaptörü (2) indirin.
3. Kolu bırakın ve adaptörün tam olarak oturduğunu kontrol edin.4. Arkadaki taşıyıcı sistemi geriye katlamak için adaptörde bulunan
kayışı kolun altından geçirin .
Kayışı sıkın.
Başka bisikletler takılması
Diğer bisikletlerin bağlanması da ilk
bisikletin bağlanması gibidir. Sadece
bazı ek çalışma adımları göz önünde
bulundurulmalıdır:
1. Bisikleti yerleştirmeden önce, gerektiğinde, bir sonraki bisiklet
için tekerlek girintisini daima
dışarıya katlayın.
2. Bisikleti yerleştirmeden önce pedalları daima uygun konuma
getirin.
3. Bisikletleri arkadaki taşıyıcı sisteme (Flex-Fix System)
dönüşümlü olarak sağa ve sola
hizalayarak yerleştirin.
4. Bisikletleri bir öncekine göre hizalayın. Bisikletlerin tekerlek
göbekleri birbirlerine
değmemelidir.
5. Bisikletleri ilk bisiklet için açıklandığı gibi montaj braketleri
ve kayış tespit elemanları ile
bağlayın. Montaj braketleri paralel
olarak tespit edilmelidir.

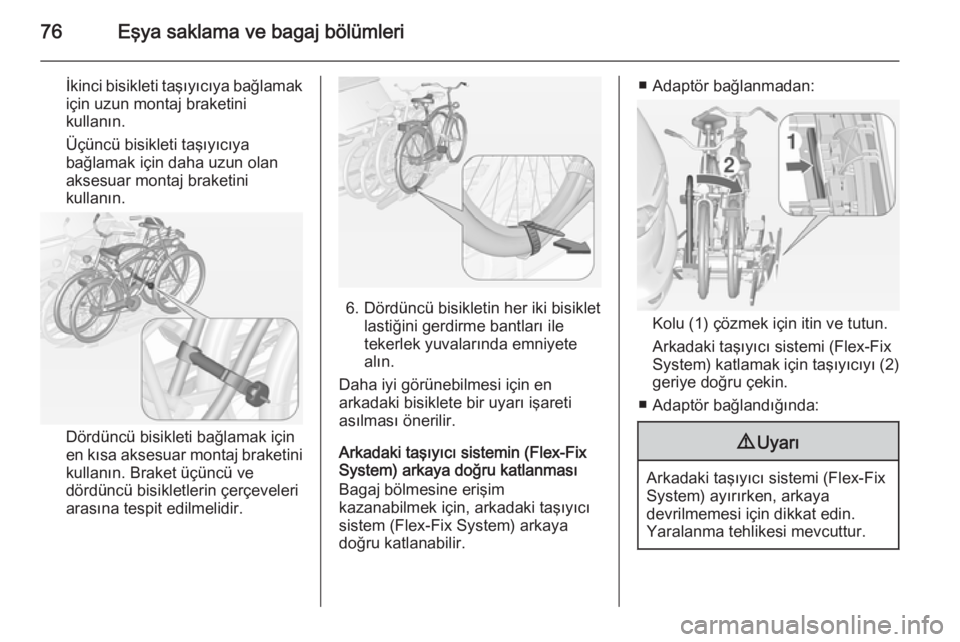

76Eşya saklama ve bagaj bölümleri
İkinci bisikleti taşıyıcıya bağlamak
için uzun montaj braketini
kullanın.
Üçüncü bisikleti taşıyıcıya
bağlamak için daha uzun olan
aksesuar montaj braketini kullanın.
Dördüncü bisikleti bağlamak için
en kısa aksesuar montaj braketini
kullanın. Braket üçüncü ve
dördüncü bisikletlerin çerçeveleri
arasına tespit edilmelidir.
6. Dördüncü bisikletin her iki bisiklet lastiğini gerdirme bantları ile
tekerlek yuvalarında emniyete
alın.
Daha iyi görünebilmesi için en
arkadaki bisiklete bir uyarı işareti
asılması önerilir.
Arkadaki taşıyıcı sistemin (Flex-Fix
System) arkaya doğru katlanması
Bagaj bölmesine erişim
kazanabilmek için, arkadaki taşıyıcı
sistem (Flex-Fix System) arkaya
doğru katlanabilir.
■ Adaptör bağlanmadan:
Kolu (1) çözmek için itin ve tutun.
Arkadaki taşıyıcı sistemi (Flex-Fix
System) katlamak için taşıyıcıyı (2) geriye doğru çekin.
■ Adaptör bağlandığında:
9 Uyarı
Arkadaki taşıyıcı sistemi (Flex-Fix
System) ayırırken, arkaya
devrilmemesi için dikkat edin.
Yaralanma tehlikesi mevcuttur.

Eşya saklama ve bagaj bölümleri77
Bir elinizle en arkadaki bisikletin
çatısını (1) tutun ve ayırmak için
döngüyü (2) çekin.
En arkadaki bisikleti iki elinizle
tutun ve arkadaki taşıyıcı sistemi
(Flex-Fix System) arkaya katlayın.
Arkadaki taşıyıcı sistem (Flex-Fix
System) arkaya katlandığında, daha
iyi görülebilmesi için arka lambaları
yakın.
9 Uyarı
Arkadaki taşıyıcı sistem (Flex-Fix
System) tekrar öne katlandığında, sistemin güvenli olarak yerine
oturmasına dikkat edin.
Bisikletlerin sökülmesi
Bisiklet lastiğindeki gerdirme bandını
çözün.
Topuzu saatin tersi yönde döndürün
ve montaj braketlerini çıkartın.
Adaptörün ayrılması
Adaptörü, arkadaki taşıyıcı sistemde
kalan bisikleti almadan önce ayırın.
1. Tekerlek girintilerini içeriye katlayın.
2. Kayışı çözün.
3.Kolu (1) ileriye döndürün ve tutun.
4. Adaptörü (2) arkadan kaldırın ve çıkartın.

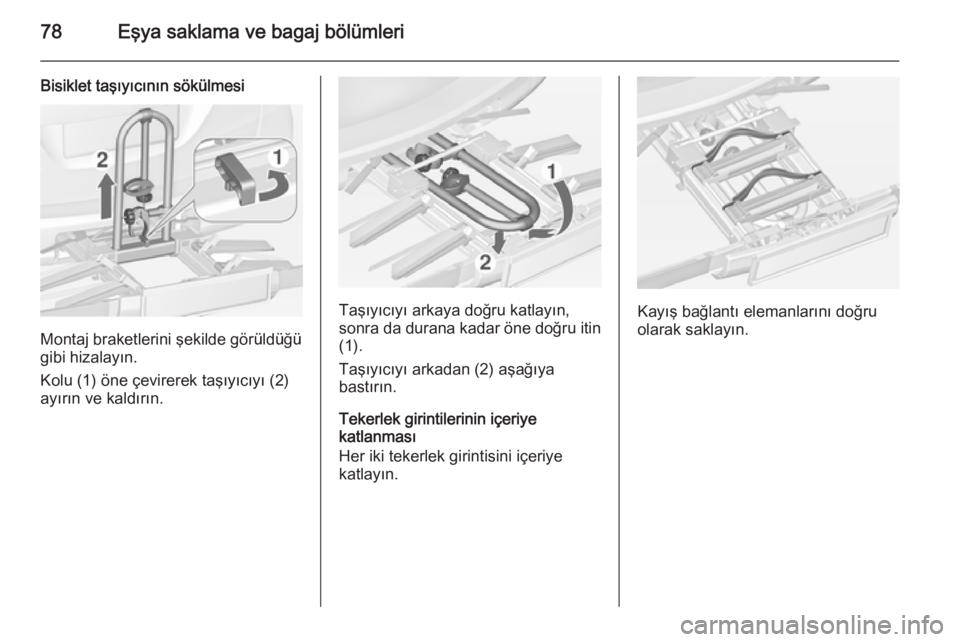

78Eşya saklama ve bagaj bölümleri
Bisiklet taşıyıcının sökülmesi
Montaj braketlerini şekilde görüldüğü
gibi hizalayın.
Kolu (1) öne çevirerek taşıyıcıyı (2)
ayırın ve kaldırın.
Taşıyıcıyı arkaya doğru katlayın,
sonra da durana kadar öne doğru itin
(1).
Taşıyıcıyı arkadan (2) aşağıya
bastırın.
Tekerlek girintilerinin içeriye
katlanması
Her iki tekerlek girintisini içeriye
katlayın.Kayış bağlantı elemanlarını doğru
olarak saklayın.
