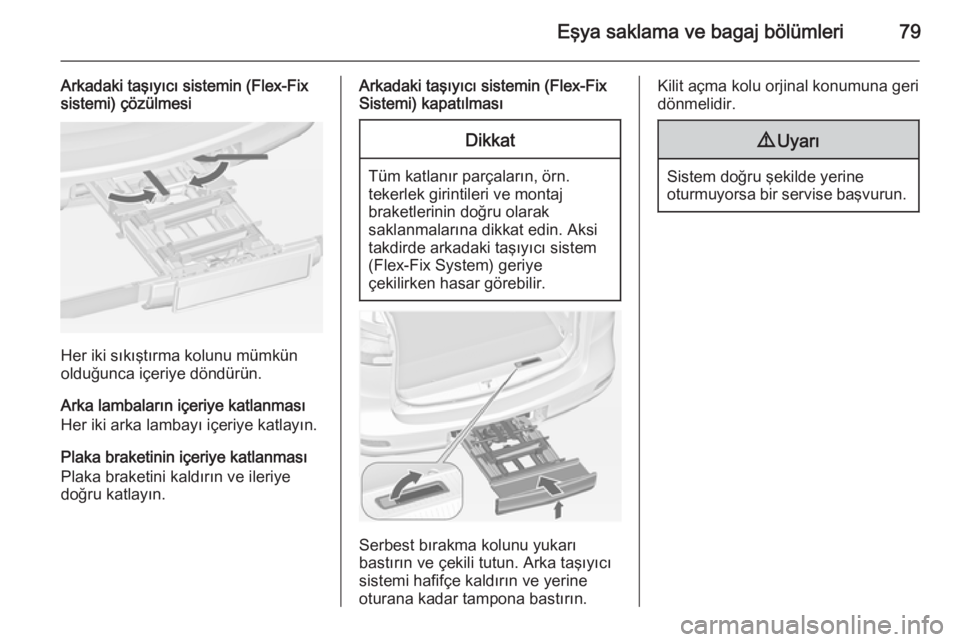

Eşya saklama ve bagaj bölümleri79
Arkadaki taşıyıcı sistemin (Flex-Fix
sistemi) çözülmesi
Her iki sıkıştırma kolunu mümkün
olduğunca içeriye döndürün.
Arka lambaların içeriye katlanması
Her iki arka lambayı içeriye katlayın.
Plaka braketinin içeriye katlanması
Plaka braketini kaldırın ve ileriye doğru katlayın.
Arkadaki taşıyıcı sistemin (Flex-Fix
Sistemi) kapatılmasıDikkat
Tüm katlanır parçaların, örn.
tekerlek girintileri ve montaj
braketlerinin doğru olarak
saklanmalarına dikkat edin. Aksi
takdirde arkadaki taşıyıcı sistem
(Flex-Fix System) geriye
çekilirken hasar görebilir.
Serbest bırakma kolunu yukarı
bastırın ve çekili tutun. Arka taşıyıcı
sistemi hafifçe kaldırın ve yerine
oturana kadar tampona bastırın.
Kilit açma kolu orjinal konumuna geri
dönmelidir.9 Uyarı
Sistem doğru şekilde yerine
oturmuyorsa bir servise başvurun.

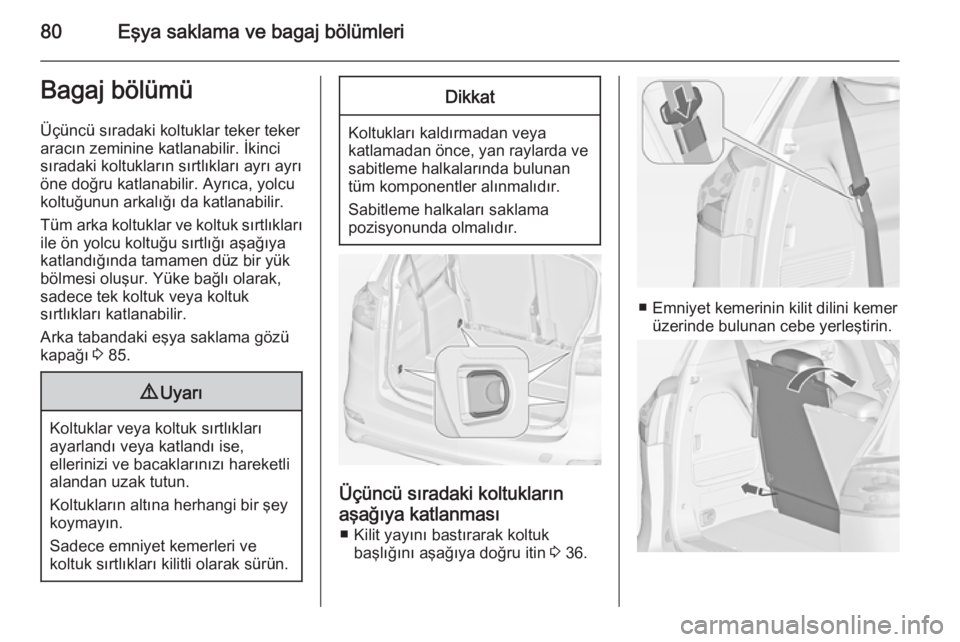

80Eşya saklama ve bagaj bölümleriBagaj bölümü
Üçüncü sıradaki koltuklar teker teker aracın zeminine katlanabilir. İkinci
sıradaki koltukların sırtlıkları ayrı ayrı
öne doğru katlanabilir. Ayrıca, yolcu
koltuğunun arkalığı da katlanabilir.
Tüm arka koltuklar ve koltuk sırtlıkları ile ön yolcu koltuğu sırtlığı aşağıya
katlandığında tamamen düz bir yük
bölmesi oluşur. Yüke bağlı olarak,
sadece tek koltuk veya koltuk
sırtlıkları katlanabilir.
Arka tabandaki eşya saklama gözü
kapağı 3 85.9 Uyarı
Koltuklar veya koltuk sırtlıkları
ayarlandı veya katlandı ise,
ellerinizi ve bacaklarınızı hareketli
alandan uzak tutun.
Koltukların altına herhangi bir şey
koymayın.
Sadece emniyet kemerleri ve
koltuk sırtlıkları kilitli olarak sürün.
Dikkat
Koltukları kaldırmadan veya
katlamadan önce, yan raylarda ve sabitleme halkalarında bulunan
tüm komponentler alınmalıdır.
Sabitleme halkaları saklama
pozisyonunda olmalıdır.
Üçüncü sıradaki koltukların
aşağıya katlanması ■ Kilit yayını bastırarak koltuk başlığını aşağıya doğru itin 3 36.
■ Emniyet kemerinin kilit dilini kemer
üzerinde bulunan cebe yerleştirin.

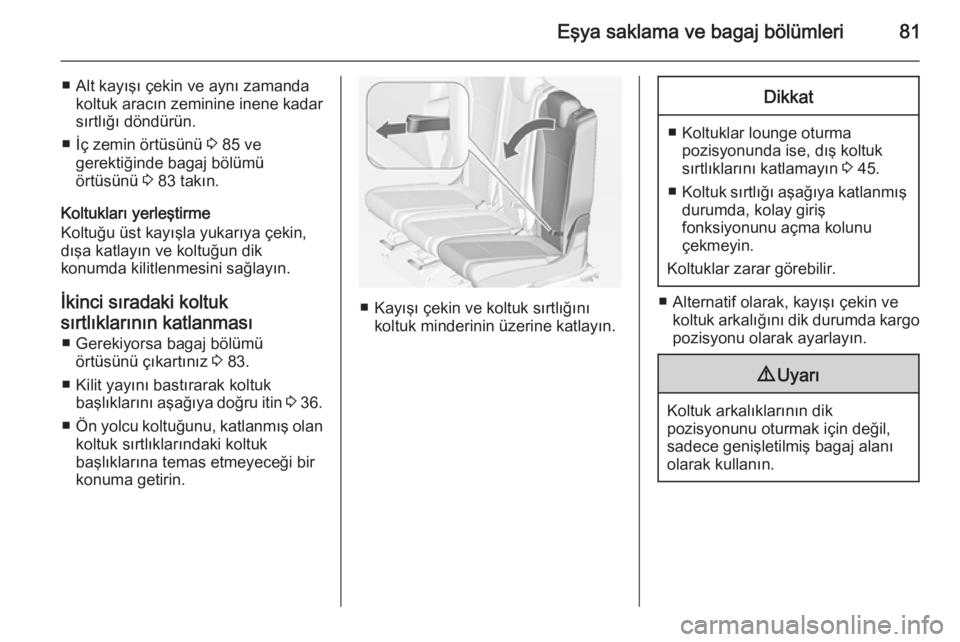

Eşya saklama ve bagaj bölümleri81
■ Alt kayışı çekin ve aynı zamandakoltuk aracın zeminine inene kadar
sırtlığı döndürün.
■ İç zemin örtüsünü 3 85 ve
gerektiğinde bagaj bölümü
örtüsünü 3 83 takın.
Koltukları yerleştirme
Koltuğu üst kayışla yukarıya çekin,
dışa katlayın ve koltuğun dik
konumda kilitlenmesini sağlayın.
İkinci sıradaki koltuk
sırtlıklarının katlanması ■ Gerekiyorsa bagaj bölümü örtüsünü çıkartınız 3 83.
■ Kilit yayını bastırarak koltuk başlıklarını aşağıya doğru itin 3 36.
■ Ön yolcu koltuğunu, katlanmış olan
koltuk sırtlıklarındaki koltuk
başlıklarına temas etmeyeceği bir konuma getirin.
■ Kayışı çekin ve koltuk sırtlığını koltuk minderinin üzerine katlayın.
Dikkat
■ Koltuklar lounge oturmapozisyonunda ise, dış koltuk
sırtlıklarını katlamayın 3 45.
■ Koltuk sırtlığı aşağıya katlanmış
durumda, kolay giriş
fonksiyonunu açma kolunu
çekmeyin.
Koltuklar zarar görebilir.
■ Alternatif olarak, kayışı çekin ve koltuk arkalığını dik durumda kargo
pozisyonu olarak ayarlayın.
9 Uyarı
Koltuk arkalıklarının dik
pozisyonunu oturmak için değil, sadece genişletilmiş bagaj alanıolarak kullanın.

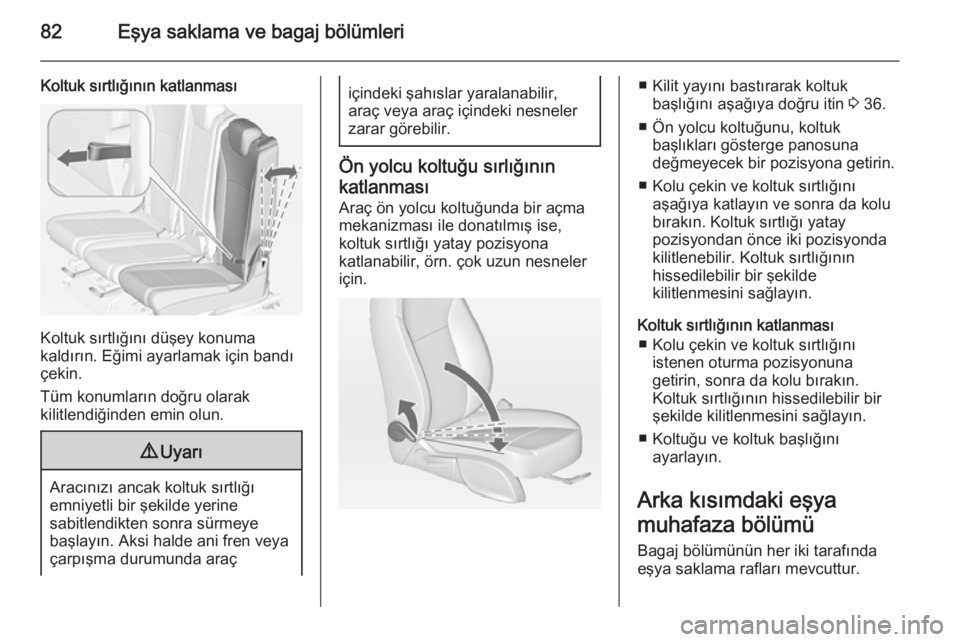

82Eşya saklama ve bagaj bölümleri
Koltuk sırtlığının katlanması
Koltuk sırtlığını düşey konuma
kaldırın. Eğimi ayarlamak için bandı
çekin.
Tüm konumların doğru olarak
kilitlendiğinden emin olun.
9 Uyarı
Aracınızı ancak koltuk sırtlığı
emniyetli bir şekilde yerine
sabitlendikten sonra sürmeye
başlayın. Aksi halde ani fren veya
çarpışma durumunda araç
içindeki şahıslar yaralanabilir,
araç veya araç içindeki nesneler
zarar görebilir.
Ön yolcu koltuğu sırlığının
katlanması
Araç ön yolcu koltuğunda bir açma
mekanizması ile donatılmış ise,
koltuk sırtlığı yatay pozisyona
katlanabilir, örn. çok uzun nesneler
için.
■ Kilit yayını bastırarak koltuk başlığını aşağıya doğru itin 3 36.
■ Ön yolcu koltuğunu, koltuk başlıkları gösterge panosuna
değmeyecek bir pozisyona getirin.
■ Kolu çekin ve koltuk sırtlığını aşağıya katlayın ve sonra da kolu
bırakın. Koltuk sırtlığı yatay
pozisyondan önce iki pozisyonda
kilitlenebilir. Koltuk sırtlığının
hissedilebilir bir şekilde
kilitlenmesini sağlayın.
Koltuk sırtlığının katlanması ■ Kolu çekin ve koltuk sırtlığını istenen oturma pozisyonuna
getirin, sonra da kolu bırakın.
Koltuk sırtlığının hissedilebilir bir
şekilde kilitlenmesini sağlayın.
■ Koltuğu ve koltuk başlığını ayarlayın.
Arka kısımdaki eşya
muhafaza bölümü Bagaj bölümünün her iki tarafında
eşya saklama rafları mevcuttur.

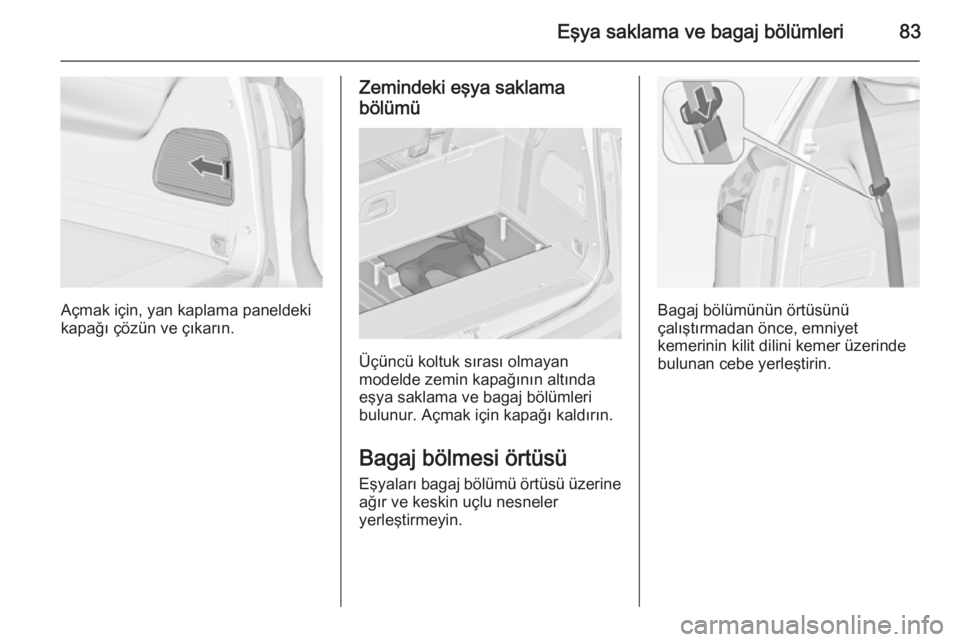

Eşya saklama ve bagaj bölümleri83
Açmak için, yan kaplama paneldeki
kapağı çözün ve çıkarın.
Zemindeki eşya saklama
bölümü
Üçüncü koltuk sırası olmayan
modelde zemin kapağının altında eşya saklama ve bagaj bölümleri
bulunur. Açmak için kapağı kaldırın.
Bagaj bölmesi örtüsü Eşyaları bagaj bölümü örtüsü üzerine ağır ve keskin uçlu nesneler
yerleştirmeyin.
Bagaj bölümünün örtüsünü
çalıştırmadan önce, emniyet
kemerinin kilit dilini kemer üzerinde
bulunan cebe yerleştirin.

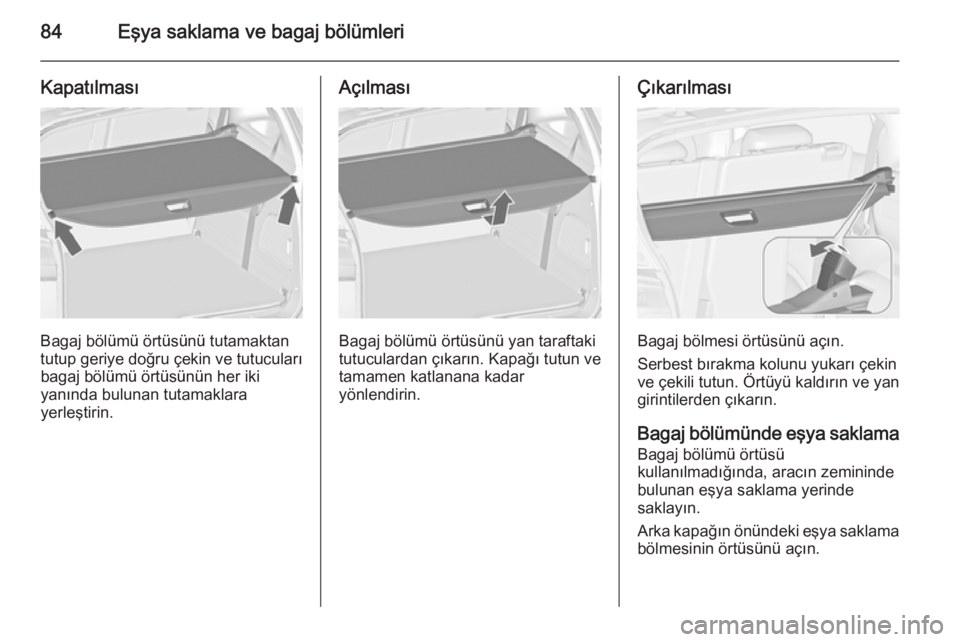

84Eşya saklama ve bagaj bölümleri
Kapatılması
Bagaj bölümü örtüsünü tutamaktan
tutup geriye doğru çekin ve tutucuları bagaj bölümü örtüsünün her iki
yanında bulunan tutamaklara
yerleştirin.
Açılması
Bagaj bölümü örtüsünü yan taraftaki
tutuculardan çıkarın. Kapağı tutun ve tamamen katlanana kadar
yönlendirin.
Çıkarılması
Bagaj bölmesi örtüsünü açın.
Serbest bırakma kolunu yukarı çekin
ve çekili tutun. Örtüyü kaldırın ve yan girintilerden çıkarın.
Bagaj bölümünde eşya saklama Bagaj bölümü örtüsü
kullanılmadığında, aracın zemininde
bulunan eşya saklama yerinde
saklayın.
Arka kapağın önündeki eşya saklama
bölmesinin örtüsünü açın.

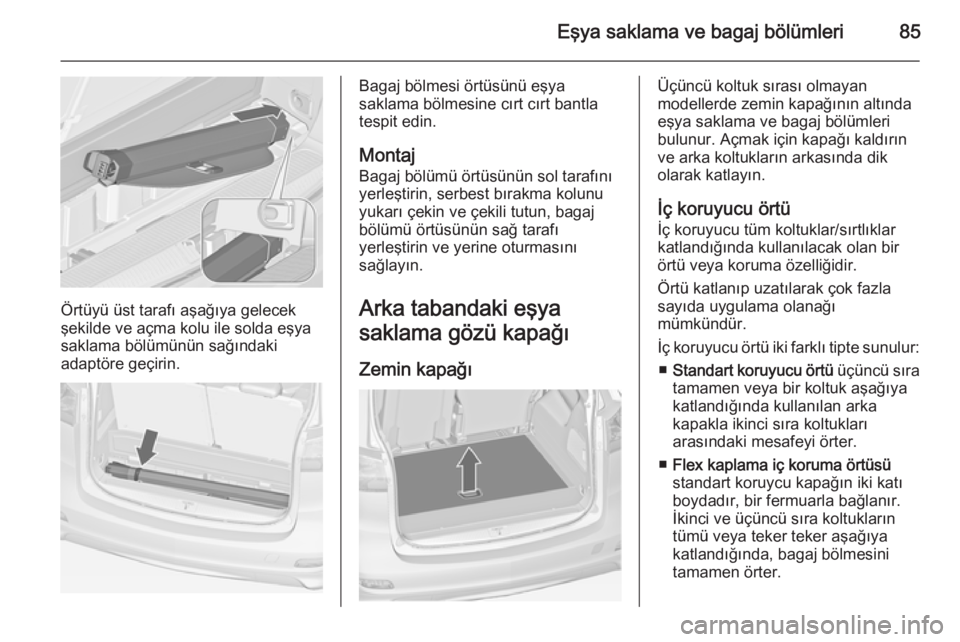

Eşya saklama ve bagaj bölümleri85
Örtüyü üst tarafı aşağıya gelecek
şekilde ve açma kolu ile solda eşya
saklama bölümünün sağındaki
adaptöre geçirin.
Bagaj bölmesi örtüsünü eşya
saklama bölmesine cırt cırt bantla tespit edin.
MontajBagaj bölümü örtüsünün sol tarafını
yerleştirin, serbest bırakma kolunu
yukarı çekin ve çekili tutun, bagaj
bölümü örtüsünün sağ tarafı
yerleştirin ve yerine oturmasını
sağlayın.
Arka tabandaki eşya
saklama gözü kapağı
Zemin kapağıÜçüncü koltuk sırası olmayan
modellerde zemin kapağının altında
eşya saklama ve bagaj bölümleri
bulunur. Açmak için kapağı kaldırın
ve arka koltukların arkasında dik
olarak katlayın.
İç koruyucu örtü
İç koruyucu tüm koltuklar/sırtlıklar
katlandığında kullanılacak olan bir
örtü veya koruma özelliğidir.
Örtü katlanıp uzatılarak çok fazla
sayıda uygulama olanağı
mümkündür.
İç koruyucu örtü iki farklı tipte sunulur: ■ Standart koruyucu örtü üçüncü sıra
tamamen veya bir koltuk aşağıya
katlandığında kullanılan arka
kapakla ikinci sıra koltukları
arasındaki mesafeyi örter.
■ Flex kaplama iç koruma örtüsü
standart koruycu kapağın iki katı
boydadır, bir fermuarla bağlanır.
İkinci ve üçüncü sıra koltukların
tümü veya teker teker aşağıya
katlandığında, bagaj bölmesini
tamamen örter.

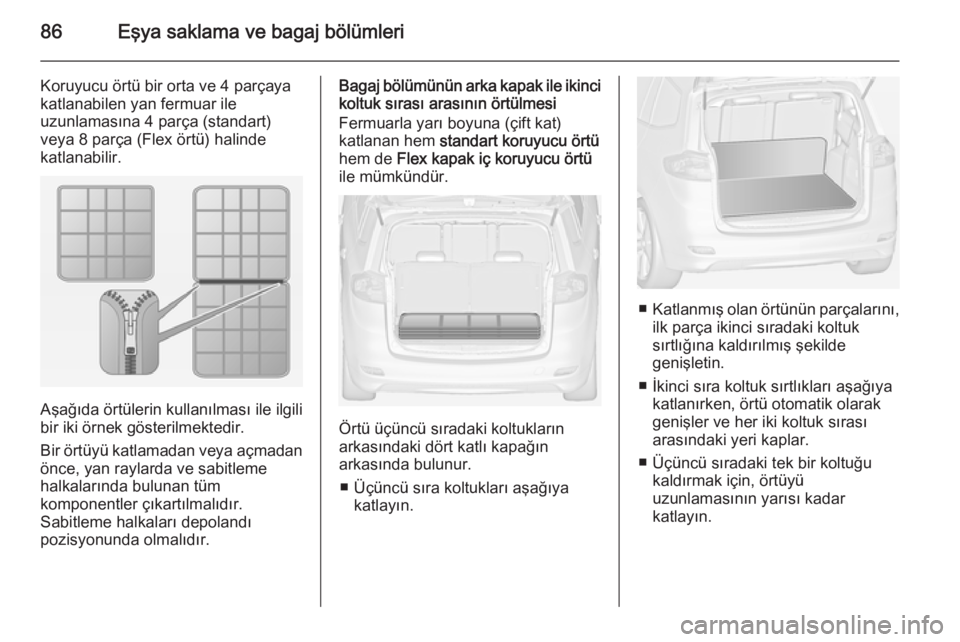

86Eşya saklama ve bagaj bölümleri
Koruyucu örtü bir orta ve 4 parçaya
katlanabilen yan fermuar ile
uzunlamasına 4 parça (standart)
veya 8 parça (Flex örtü) halinde
katlanabilir.
Aşağıda örtülerin kullanılması ile ilgili
bir iki örnek gösterilmektedir.
Bir örtüyü katlamadan veya açmadan önce, yan raylarda ve sabitleme
halkalarında bulunan tüm
komponentler çıkartılmalıdır.
Sabitleme halkaları depolandı
pozisyonunda olmalıdır.
Bagaj bölümünün arka kapak ile ikinci
koltuk sırası arasının örtülmesi
Fermuarla yarı boyuna (çift kat)
katlanan hem standart koruyucu örtü
hem de Flex kapak iç koruyucu örtü
ile mümkündür.
Örtü üçüncü sıradaki koltukların
arkasındaki dört katlı kapağın
arkasında bulunur.
■ Üçüncü sıra koltukları aşağıya katlayın.
■ Katlanmış olan örtünün parçalarını,
ilk parça ikinci sıradaki koltuk
sırtlığına kaldırılmış şekilde
genişletin.
■ İkinci sıra koltuk sırtlıkları aşağıya katlanırken, örtü otomatik olarak
genişler ve her iki koltuk sırası
arasındaki yeri kaplar.
■ Üçüncü sıradaki tek bir koltuğu kaldırmak için, örtüyü
uzunlamasının yarısı kadar
katlayın.

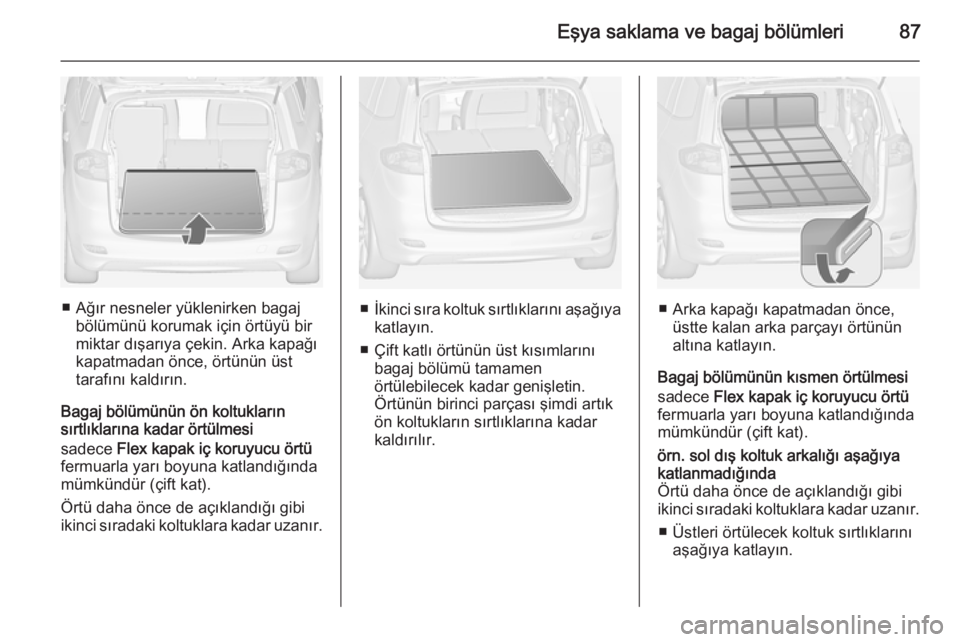

Eşya saklama ve bagaj bölümleri87
■ Ağır nesneler yüklenirken bagajbölümünü korumak için örtüyü bir
miktar dışarıya çekin. Arka kapağı
kapatmadan önce, örtünün üst
tarafını kaldırın.
Bagaj bölümünün ön koltukların
sırtlıklarına kadar örtülmesi
sadece Flex kapak iç koruyucu örtü
fermuarla yarı boyuna katlandığında mümkündür (çift kat).
Örtü daha önce de açıklandığı gibi
ikinci sıradaki koltuklara kadar uzanır.■ İkinci sıra koltuk sırtlıklarını aşağıya
katlayın.
■ Çift katlı örtünün üst kısımlarını bagaj bölümü tamamen
örtülebilecek kadar genişletin.
Örtünün birinci parçası şimdi artık
ön koltukların sırtlıklarına kadar
kaldırılır.■ Arka kapağı kapatmadan önce, üstte kalan arka parçayı örtünün
altına katlayın.
Bagaj bölümünün kısmen örtülmesi
sadece Flex kapak iç koruyucu örtü
fermuarla yarı boyuna katlandığında mümkündür (çift kat).
örn. sol dış koltuk arkalığı aşağıya
katlanmadığında
Örtü daha önce de açıklandığı gibi
ikinci sıradaki koltuklara kadar uzanır.
■ Üstleri örtülecek koltuk sırtlıklarını aşağıya katlayın.

88Eşya saklama ve bagaj bölümleri
■ Yukarıya kaldırılan koltukarkalığının arkasındaki fermuarıaçın.
■ Örtüyü, ilk parçası bagaj bölümü zemininde düz olana kadar dışarıya
çekin.
■ Fermuarla açılan parçayı uzunlamasına kaldırın ve ortayakatlayın.■ Çift katlı örtünün üst parçasını katlanmış olan koltuk sırtlıklarının
üzerine serin.
■ Arka kapağı kapatmadan önce, üstte kalan arka parçayı örtünün
altına katlayın.
Aynı işlemi bir dış ve orta koltuk
sırtlığı aşağıya katlanmadığında da yapın.
örn. sadece orta koltuk arkalığı
aşağıya katlandığında
Örtü daha önce de açıklandığı gibi
ikinci sıradaki koltuklara kadar uzanır.
■ Üstü örtülecek olan orta koltuk arkalığını aşağıya katlayın.
■ Sol ve sağ koltuk sırtlıklarınınarkalarındaki fermuarları açın.
■ Örtüyü, ilk parçası bagaj bölümü zemininde düz olana kadar dışarıya
çekin.
■ Fermuarla açılan iki parçayı uzunlamasına kaldırın ve ortaya
katlayın.
