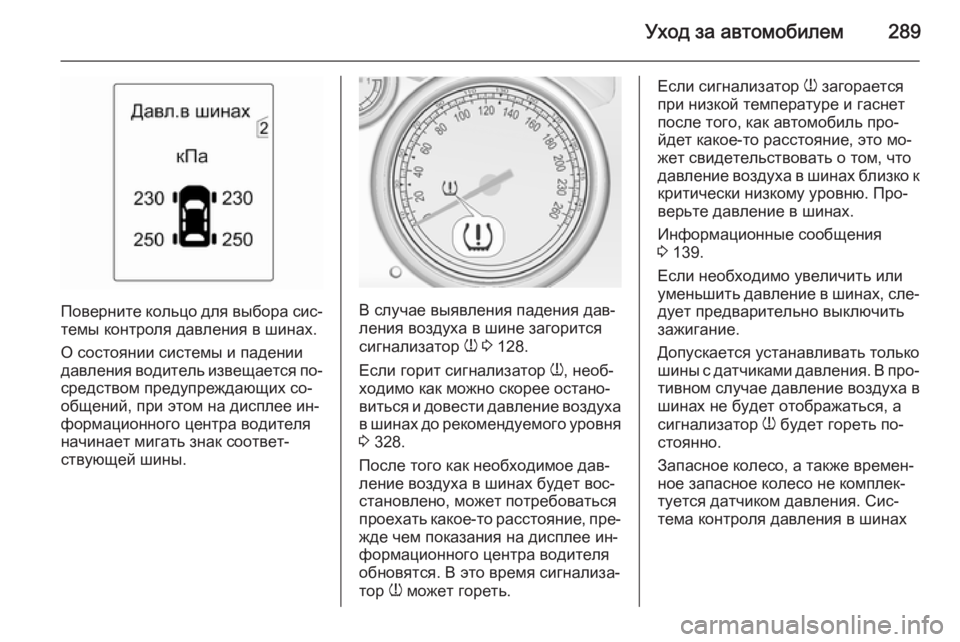

Уход за автомобилем289
Поверните кольцо для выбора сис‐
темы контроля давления в шинах.
О состоянии системы и падении
давления водитель извещается по‐ средством предупреждающих со‐
общений, при этом на дисплее ин‐
формационного центра водителя
начинает мигать знак соответ‐
ствующей шины.В случае выявления падения дав‐
ления воздуха в шине загорится
сигнализатор w 3 128.
Если горит сигнализатор w, необ‐
ходимо как можно скорее остано‐
виться и довести давление воздуха
в шинах до рекомендуемого уровня 3 328.
После того как необходимое дав‐
ление воздуха в шинах будет вос‐
становлено, может потребоваться
проехать какое-то расстояние, пре‐
жде чем показания на дисплее ин‐
формационного центра водителя
обновятся. В это время сигнализа‐
тор w может гореть.
Если сигнализатор
w загорается
при низкой температуре и гаснет
после того, как автомобиль про‐
йдет какое-то расстояние, это мо‐ жет свидетельствовать о том, что
давление воздуха в шинах близко к
критически низкому уровню. Про‐
верьте давление в шинах.
Информационные сообщения
3 139.
Если необходимо увеличить или
уменьшить давление в шинах, сле‐ дует предварительно выключить
зажигание.
Допускается устанавливать только
шины с датчиками давления. В про‐
тивном случае давление воздуха в
шинах не будет отображаться, а
сигнализатор w будет гореть по‐
стоянно.
Запасное колесо, а также времен‐
ное запасное колесо не комплек‐
туется датчиком давления. Сис‐
тема контроля давления в шинах
Page 292 of 343

290Уход за автомобилем
не может контролировать давле‐
ние в этих колесах. Загорится ин‐
дикатор w. При этом система про‐
должит контролировать давление
в шинах остальных трех колес.
Коммерческие жидкости для ре‐
монта шин могут повредить сис‐
тему. Можно использовать рем‐
комплекты, разрешенные заводом- изготовителем.
Работу системы контроля давле‐
ния в шинах могут нарушить внеш‐ ние радиоустановки высокой мощ‐
ности.
При каждой замене шин необхо‐
димо демонтировать и обслужи‐
вать датчики системы контроля
давления воздуха в шинах. Для
вкручивающегося датчика: заме‐
ните сердечник вентиля и уплотни‐
тельное кольцо. Для датчика на за‐
жимах: замените весь вентиль.
Загруженность автомобиля
Давление воздуха в шинах должно
соответствовать максимально до‐
пустимой нагрузке, указанной на
этикетке шины или в таблице3 328. Выберите соответствую‐
щее значение параметра в меню
Нагрузка на шины на дисплее ин‐
формационного центра водителя,
Меню информации автомобиля
3 131.
Выберите:
■ Низкая для комфортного давле‐
ния, до 3 человек.
■ Эко для режима Eco, до
3 человек.
■ Макс для полной нагрузки.
Функция самообучения
После замены колес автомобиль
оставаться неподвижным в тече‐
ние приблизительно 20 минут, пре‐
жде чем система выполнит необхо‐ димые расчеты. Указанный ниже
процесс повторного получения
данных занимает не более
10 минут во время движения авто‐ мобиля с минимальной скоростью20 км/ч. В этом случае на экране
может появиться $, или же значе‐
ния давлений в информационном
центре водителя могут меняться
местами.
Если в процессе повторного полу‐
чения данных возникают про‐
блемы, на информационном
центре водителя появится преду‐
преждающее сообщение.
Зависимость от температуры Давление воздуха в шине зависит
от ее температуры. Во время дви‐
жения шина разогревается, и дав‐
ление в ней увеличивается.
Page 293 of 343

Уход за автомобилем291
Давление, отображаемое на дис‐
плее Driver Information Center, со‐ ответствует фактическому давле‐
нию воздуха в шинах. По этой при‐
чине проверку давления необхо‐
димо проводить при непрогретых
шинах.
Глубина протектора Регулярно проверяйте глубину
протектора.
Из соображений безопасности
шину нужно заменить при глубине
протектора 2-3 мм (4 мм для зим‐
ней шины).
В целях безопасности рекомен‐
дуется следить, чтобы различие
глубины протектора шин на одной
оси не превышало 2 мм.
Установленной правилами мини‐
мальной глубине рисунка протек‐
тора (1,6 мм) соответствует по‐
явление индикаторов износа ( TWI).
Места индикаторов отмечены на
боковине покрышки.
Если износ передних колес больше износa задних колес, необходимо
врямя от времени менять колеса
местами. Направление вращения
колес при этом не должно ме‐
няться.
Старение шин происходит даже в
том случае, если они не исполь‐
зуются. Мы рекомендуем заменять
комлект покрышек каждые 6 лет.
Изменение размера шин
и колес
Если шины по размеру отличаются от оригинальных, может потребо‐
ваться перепрограммировать спи‐
дометр, изменить номинальное
значение давления воздуха в ши‐
нах и внести в автомобиль другие
изменения.
После установки шин другого раз‐
мера замените табличку, содержа‐
щую сведения о давлении в шинах.9 Предупреждение
Установка неподходящих шин
или дисков может стать причи‐
ной аварии и аннулирования
разрешения на эксплуатацию
автомобиля.
Page 294 of 343

292Уход за автомобилемКолпаки колес
Используйте оригинальные колес‐
ные колпаки и шины, рекомендуе‐
мые для соответствующего авто‐
мобиля и отвечающие всем предъ‐ являемым к комбинациям дисков и
шин требованиям.
При выборе других крышек и шин
следите, чтобы у шины не было за‐ щитных утолщений.
Колпаки не должны ухудшать усло‐ вия охлаждения тормозных меха‐
низмов.9 Предупреждение
Использование неподходящих
колесных колпаков и шин может
стать причиной внезапной по‐
тери давления и связанной с
этим аварии.
Цепи
противоскольжения
Цепи противоскольжения можно
устанавливать только на передние
колеса.
Используйте цепи противосколь‐
жения с мелкими звеньями, кото‐
рые выступают за протектор и
внутреннюю сторону шины не бо‐ лее 10 мм.
9 Предупреждение
Повреждение цепи способно
привести к разрыву шины.
Цепи противоскольжения разре‐
шатся использовать только на ши‐
нах размером 215/60 R 16 и
225/50 R 17.
Применение цепей противосколь‐
жения на временном запасном ко‐
лесе не допускается.
Комплект для ремонта
шин Незначительные повреждения
протектора шины можно устранить
с помощью комплекта для ремонта
шин.
Не вынимайте из шины посторон‐
ние предметы.
С помощью комплекта для ремонта шин невозможно устранить по‐
вреждения размером больше 4 мм
или расположенные на боковине
шины.
Page 295 of 343

Уход за автомобилем2939Предупреждение
Не следует превышать скорость
более 80 км/ч.
Не используйте отремонтиро‐
ванное колесо длительное
время.
Управляемость и ходовые каче‐
ства автомобиля могут ухуд‐
шиться.
При повреждении шины:
Включите стояночный тормоз, пер‐ вую передачу, передачу заднего
хода или установите селектор пе‐
редач в положение Р.Комплект для ремонта шин нахо‐
дится под крышкой на левой стенке
багажного отделения.
1. Достаньте комплект для ре‐ монта шин из ящика.
2. Извлеките компрессор.3. Извлеките соединительный электрический провод и воз‐
душный шланг из отделений
для их хранения под компрес‐
сором.
Page 296 of 343

294Уход за автомобилем
4. Накрутите воздушный шлангкомпрессора на штуцер бал‐
лона с герметиком.
5. Закрепите баллон с герметиком
на держателе компрессора.
Установите компрессор рядом с
шиной таким образом, чтобы
баллон с герметиком распола‐
гался вертикально.6. Отверните колпачок вентиля поврежденной шины.
7. Наверните свободный конец шланга на вентиль шины.
8. Выключатель компрессора не‐ обходимо установить в положе‐
ние J.
9. Вставьте вилку питания комп‐ рессора в розетку для питания
дополнительного оборудова‐
ния или в прикуриватель.
Для избежания разряда аккуму‐
ляторной батареи, мы рекомен‐ дуем запустить двигатель.10. Установите клавишу выключа‐ теля компрессора в положе‐
ние I. Шина заполнится герме‐
тиком.
11. Если герметик в резервуаре за‐
канчивается, манометр комп‐
рессора непродолжительное
время (около 30 сек) показы‐
вает давление до 6 бар. Затем
давление начинает падать.
12. Это означает, что в шину зака‐ чан весь герметик. Затем шину
нужно накачать воздухом.
13. Рабочее давление в шине уста‐
новится примерно через
10 минут. Давление в шинах
Page 297 of 343

Уход за автомобилем295
3 328 По достижении нужного
давления, выключите компрес‐
сор.
Если после 10 минут заданное
давление не установилось, сни‐
мите комплект для ремонта
шин. Сдвиньте автомобиль,
чтобы колеса сделали полный
оборот. Снова установите комп‐ лект для ремонта шин и продол‐
жайте накачивать шину еще
10 минут. Если требуемое дав‐
ление все равно не устанавли‐
вается, шина повреждена очень сильно. Обратитесь за
помощью на станцию техобслу‐ живания.
Стравите излишнее давление в
шине с помощью кнопки на ма‐
нометре.
Включайте компрессор не
дольше, чем на 10 минут.
14. Отсоедините комплект для ре‐ монта шин. Чтобы снять баллонгерметика, толкните захват на
кронштейне. Навернуть шланг
для накачивания шин на сво‐
бодный штуцер баллона с гер‐
метиком. Это позволит сохра‐
нить герметик в баллоне. Уло‐
жите комплект для ремонта шин
в багажное отделение.
15. Удалите выступивший герметик
тряпкой.
16. Снимите с баллона для герме‐ тика наклейку, на которой ука‐
зана максимально допустимая
скорость движения, и при‐
клейте ее в поле зрения води‐
теля.
17. Сразу же продолжите движе‐ ние, чтобы герметик смог рав‐
номерно распределиться по
шине. Примерно через 10 км (но не позднее, чем через10 минут) остановитесь и про‐
верьте давление в шине. Для
этого наверните воздушный
шланг компрессора непосред‐
ственно на вентиль шины и ком‐ прессор.
При давлении больше 1,3 бар
доведите давление до требуе‐
мого значения. Повторяйте
процедуру до тех пор, пока дав‐
ление не перестанет падать.
Если давление упадет ниже
1,3 бар, автомобиль эксплуати‐
ровать нельзя. Обратитесь за
Page 298 of 343

296Уход за автомобилем
помощью на станцию техобслу‐
живания.
18. Уберите комплект для ремонта шин в багажное отделение.
Примечание
Ремонт заметно снижает ходовые качества шины, поэтому такую
шину следует заменить.
Если появляется посторонний
шум, или компрессор сильно на‐
гревается, его следует выключить
не менее, чем на 30 минут.
Встроенный предохранительный
клапан открывается при давлении 7 бар.
Проверьте срок годности комп‐
лекта. После указанного срока
производитель не может гаранти‐
ровать эффективное устранение
прокола. Внимательно прочи‐
тайте приведенные на баллоне с
герметиком сведения о хранении.
Замените использованный бал‐
лон. Утилизируйте баллон в соот‐
ветствии с требованиямии зако‐
нодательства.Компрессором и герметиком
можно пользоваться при темпера‐
туре не ниже примерно -30 °C.
Прилагаемые переходники можно применить для накачивания мя‐
чей, надувных матрацев, надув‐ ных лодок и т.п. Они хранятся в
нижней части компрессора.
Чтобы извлечь переходник, сле‐
дует навернуть на него воздуш‐
ный шланг компрессора и потя‐ нуть.
Смена колеса На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин 3 292.
Выполните следующие подготови‐
тельные работы и соблюдайте сле‐
дующие указания:
■ Установите автомобиль на ров‐ ной, прочной и нескользкой по‐
верхности. Передние колеса
должны быть направлены прямо вперед.■ Включите стояночный тормоз,
первую передачу, передачу зад‐
него хода или установите селек‐
тор передач в положение Р.
■ Выньте запасное колесо 3 299.
■ Категорически запрещается од‐ новременно менять несколькоколес.
■ Используйте домкрат только для замены колеса в случае прокола,но не для замены летних шин на
зимние или наоборот.
■ Если автомобиль находится на мягком грунте, под домкрат сле‐
дует подложить прочную доску (толщиной не более1 см).
■ В вывешенном автомобиле не должно быть людей или живот‐
ных.
■ Не влезайте под поднятый на домкрате автомобиль.
■ Не включайте на поднятом авто‐ мобиле двигатель.
■ Очистите гайки крепления ко‐ леса и резьбу чистой ветошью,
прежде чем устанавливать ко‐
лесо.
Page 299 of 343

Уход за автомобилем2979Предупреждение
Не смазывайте колесный болт,
колесную гайку и конус колес‐
ной гайки.
1. Подцепите колпачки колесных гаек отверткой и снимите их.
Снимите колесный колпак с по‐
мощью крюка. Автомобильный
инструмент 3 286.
Литые диски: Подцепите кол‐
пачки колесных гаек отверткой
и снимите их. Для защиты дис‐
ков между отверткой и литым
диском проложите мягкую
ткань.
2. Разложите колесный ключ и ус‐ тановите его, убедившись, что
он стоит надежно, затем ос‐
лабьте каждую колесную гайку
на пол-оборота.
3. На некоторых модификациях место под установку домкрата
может быть закрыто заглушкой.
Извлеките заглушку, потянув ее в сторону.
Page 300 of 343

298Уход за автомобилем
4. Убедиться, что домкрат надле‐жащим образом установлен
под соответствующей подъем‐
ной точкой на автомобиле.
5. Установить домкрат на необхо‐ димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.
Установите колесный ключ и,
следя за положением домкрата,
вращайте ключ, пока колесо не
оторвется от земли.
6. Скрутите колесные гайки.
7. Замените колесо. Запасное ко‐ лесо 3 299
8. Накрутите колесные гайки. 9. Опустите автомобиль.
10. Установите колесный ключ, убедитесь, что он стоит на‐
дежно, и затяните гайки крест-
накрест. Болты следует затяги‐
вать моментом 140 Нм.
11. Перед тем как установить ко‐ лесный колпак, совместите
предусмотренное в нем отвер‐
стие для вентиля с вентилем
шины.
Установите колпачки колесных гаек.
12. Установите заглушку на место под установку домкрата.
13. Уберите замененное колесо 3 299 и комплект инструментов
3 286.
14. Незамедлительно проверить давление воздуха в шине уста‐
новленного колеса и момент за‐
тяжки колесных гаек.
Как можно быстрее замените де‐
фектную шину на новую или отре‐
монтированную.
