Fahren und Bedienung209

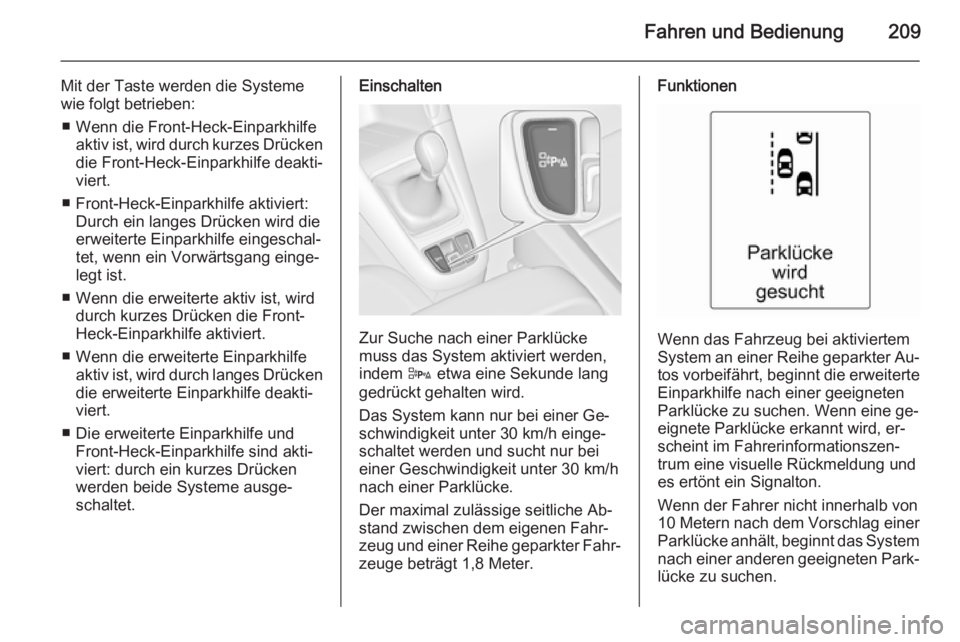

Mit der Taste werden die Systeme
wie folgt betrieben:
■ Wenn die Front-Heck-Einparkhilfe aktiv ist, wird durch kurzes Drücken
die Front-Heck-Einparkhilfe deakti‐
viert.
■ Front-Heck-Einparkhilfe aktiviert: Durch ein langes Drücken wird die
erweiterte Einparkhilfe eingeschal‐
tet, wenn ein Vorwärtsgang einge‐
legt ist.
■ Wenn die erweiterte aktiv ist, wird durch kurzes Drücken die Front-
Heck-Einparkhilfe aktiviert.
■ Wenn die erweiterte Einparkhilfe aktiv ist, wird durch langes Drücken
die erweiterte Einparkhilfe deakti‐
viert.
■ Die erweiterte Einparkhilfe und Front-Heck-Einparkhilfe sind akti‐viert: durch ein kurzes Drücken
werden beide Systeme ausge‐
schaltet.Einschalten
Zur Suche nach einer Parklücke
muss das System aktiviert werden,
indem D etwa eine Sekunde lang
gedrückt gehalten wird.
Das System kann nur bei einer Ge‐
schwindigkeit unter 30 km/h einge‐
schaltet werden und sucht nur bei
einer Geschwindigkeit unter 30 km/h
nach einer Parklücke.
Der maximal zulässige seitliche Ab‐
stand zwischen dem eigenen Fahr‐
zeug und einer Reihe geparkter Fahr‐
zeuge beträgt 1,8 Meter.
Funktionen
Wenn das Fahrzeug bei aktiviertem
System an einer Reihe geparkter Au‐ tos vorbeifährt, beginnt die erweiterte
Einparkhilfe nach einer geeigneten
Parklücke zu suchen. Wenn eine ge‐
eignete Parklücke erkannt wird, er‐
scheint im Fahrerinformationszen‐
trum eine visuelle Rückmeldung und
es ertönt ein Signalton.
Wenn der Fahrer nicht innerhalb von
10 Metern nach dem Vorschlag einer
Parklücke anhält, beginnt das System nach einer anderen geeigneten Park‐
lücke zu suchen.

210Fahren und Bedienung

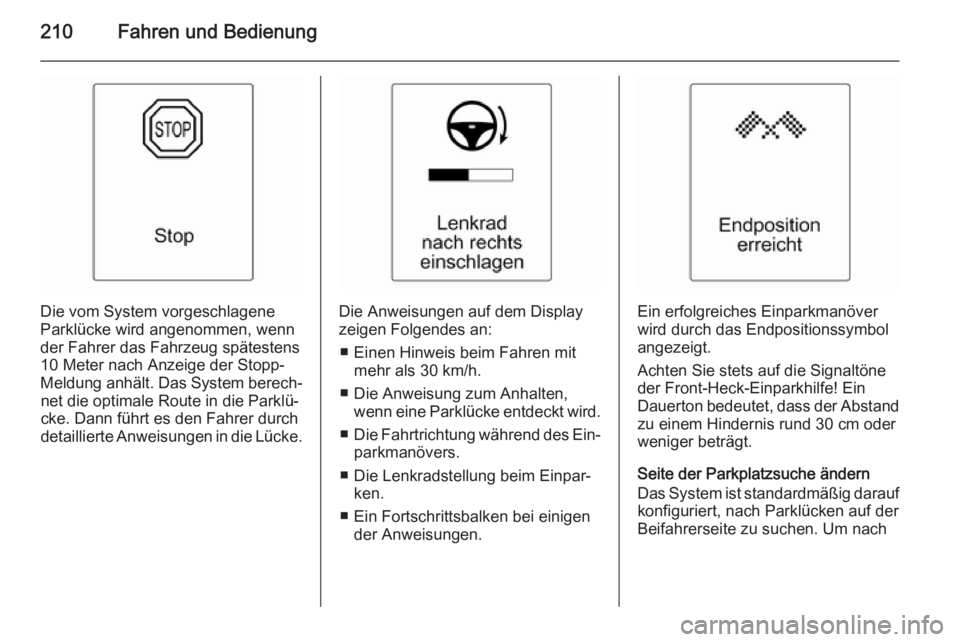

Die vom System vorgeschlagene
Parklücke wird angenommen, wenn
der Fahrer das Fahrzeug spätestens
10 Meter nach Anzeige der Stopp-
Meldung anhält. Das System berech‐ net die optimale Route in die Parklü‐
cke. Dann führt es den Fahrer durch
detaillierte Anweisungen in die Lücke.Die Anweisungen auf dem Display
zeigen Folgendes an:
■ Einen Hinweis beim Fahren mit mehr als 30 km/h.
■ Die Anweisung zum Anhalten, wenn eine Parklücke entdeckt wird.
■ Die Fahrtrichtung während des Ein‐
parkmanövers.
■ Die Lenkradstellung beim Einpar‐ ken.
■ Ein Fortschrittsbalken bei einigen der Anweisungen.Ein erfolgreiches Einparkmanöver
wird durch das Endpositionssymbol
angezeigt.
Achten Sie stets auf die Signaltöne
der Front-Heck-Einparkhilfe! Ein
Dauerton bedeutet, dass der Abstand zu einem Hindernis rund 30 cm oder
weniger beträgt.
Seite der Parkplatzsuche ändern
Das System ist standardmäßig darauf
konfiguriert, nach Parklücken auf der
Beifahrerseite zu suchen. Um nach

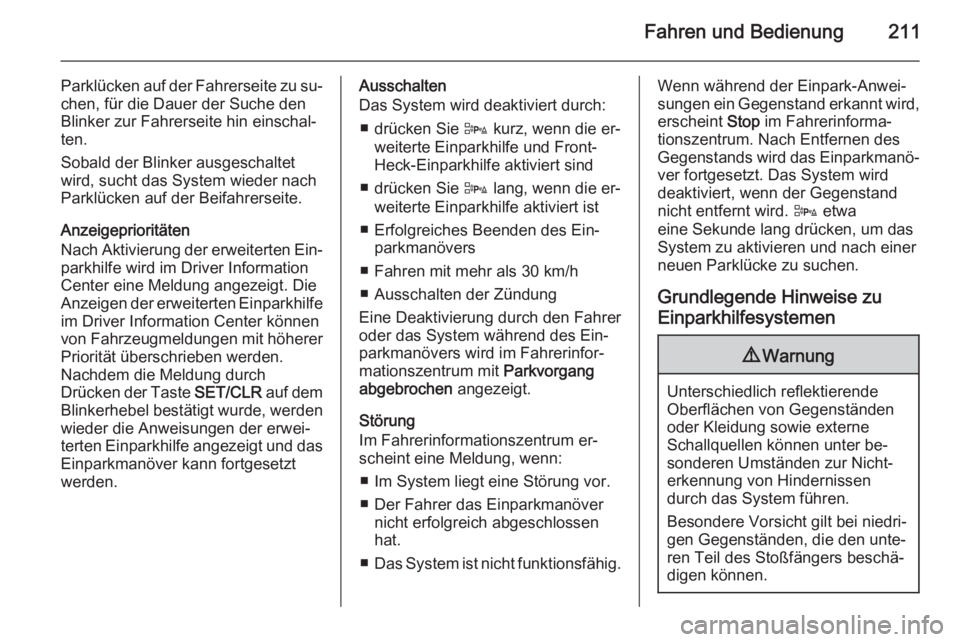

Fahren und Bedienung211
Parklücken auf der Fahrerseite zu su‐
chen, für die Dauer der Suche den
Blinker zur Fahrerseite hin einschal‐
ten.
Sobald der Blinker ausgeschaltet
wird, sucht das System wieder nach
Parklücken auf der Beifahrerseite.
Anzeigeprioritäten
Nach Aktivierung der erweiterten Ein‐
parkhilfe wird im Driver Information
Center eine Meldung angezeigt. Die
Anzeigen der erweiterten Einparkhilfe im Driver Information Center könnenvon Fahrzeugmeldungen mit höherer Priorität überschrieben werden.
Nachdem die Meldung durch
Drücken der Taste SET/CLR auf dem
Blinkerhebel bestätigt wurde, werden wieder die Anweisungen der erwei‐
terten Einparkhilfe angezeigt und das
Einparkmanöver kann fortgesetzt
werden.Ausschalten
Das System wird deaktiviert durch:
■ drücken Sie D kurz, wenn die er‐
weiterte Einparkhilfe und Front-
Heck-Einparkhilfe aktiviert sind
■ drücken Sie D lang, wenn die er‐
weiterte Einparkhilfe aktiviert ist
■ Erfolgreiches Beenden des Ein‐ parkmanövers
■ Fahren mit mehr als 30 km/h
■ Ausschalten der Zündung
Eine Deaktivierung durch den Fahrer
oder das System während des Ein‐
parkmanövers wird im Fahrerinfor‐
mationszentrum mit Parkvorgang
abgebrochen angezeigt.
Störung
Im Fahrerinformationszentrum er‐
scheint eine Meldung, wenn:
■ Im System liegt eine Störung vor.
■ Der Fahrer das Einparkmanöver nicht erfolgreich abgeschlossen
hat.
■ Das System ist nicht funktionsfähig.Wenn während der Einpark-Anwei‐
sungen ein Gegenstand erkannt wird,
erscheint Stop im Fahrerinforma‐
tionszentrum. Nach Entfernen des
Gegenstands wird das Einparkmanö‐
ver fortgesetzt. Das System wird
deaktiviert, wenn der Gegenstand
nicht entfernt wird. D etwa
eine Sekunde lang drücken, um das
System zu aktivieren und nach einer
neuen Parklücke zu suchen.
Grundlegende Hinweise zu
Einparkhilfesystemen9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter be‐
sonderen Umständen zur Nicht‐
erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐
ren Teil des Stoßfängers beschä‐
digen können.

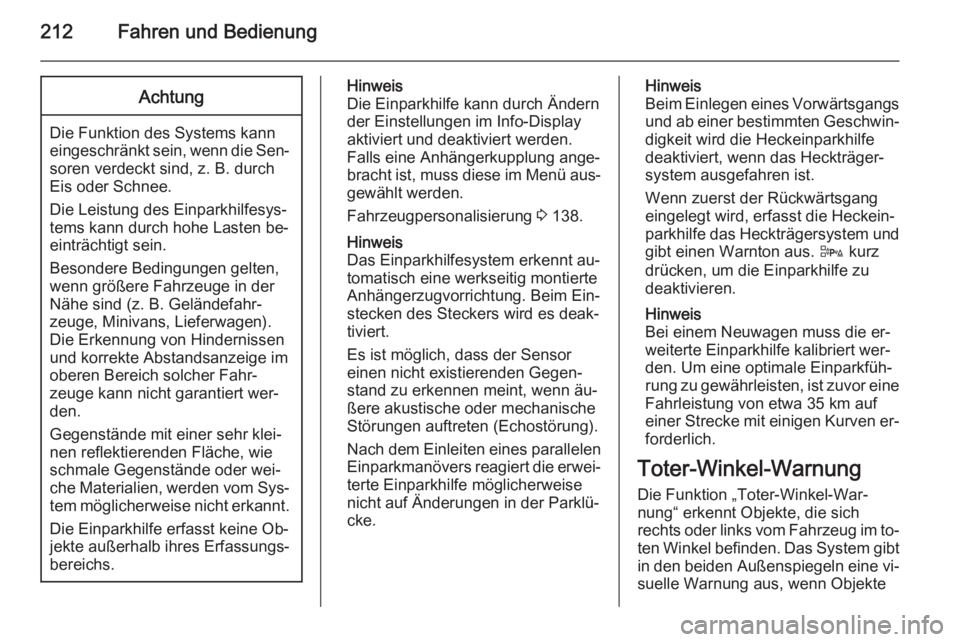

212Fahren und BedienungAchtung
Die Funktion des Systems kanneingeschränkt sein, wenn die Sen‐
soren verdeckt sind, z. B. durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten be‐
einträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert wer‐
den.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder wei‐
che Materialien, werden vom Sys‐ tem möglicherweise nicht erkannt.
Die Einparkhilfe erfasst keine Ob‐
jekte außerhalb ihres Erfassungs‐
bereichs.
Hinweis
Die Einparkhilfe kann durch Ändern
der Einstellungen im Info-Display
aktiviert und deaktiviert werden.
Falls eine Anhängerkupplung ange‐ bracht ist, muss diese im Menü aus‐ gewählt werden.
Fahrzeugpersonalisierung 3 138.
Hinweis
Das Einparkhilfesystem erkennt au‐
tomatisch eine werkseitig montierte
Anhängerzugvorrichtung. Beim Ein‐
stecken des Steckers wird es deak‐
tiviert.
Es ist möglich, dass der Sensor
einen nicht existierenden Gegen‐
stand zu erkennen meint, wenn äu‐
ßere akustische oder mechanische
Störungen auftreten (Echostörung).
Nach dem Einleiten eines parallelen
Einparkmanövers reagiert die erwei‐ terte Einparkhilfe möglicherweise
nicht auf Änderungen in der Parklü‐
cke.Hinweis
Beim Einlegen eines Vorwärtsgangs
und ab einer bestimmten Geschwin‐ digkeit wird die Heckeinparkhilfe
deaktiviert, wenn das Heckträger‐ system ausgefahren ist.
Wenn zuerst der Rückwärtsgang
eingelegt wird, erfasst die Heckein‐
parkhilfe das Heckträgersystem und gibt einen Warnton aus. D kurz
drücken, um die Einparkhilfe zu
deaktivieren.
Hinweis
Bei einem Neuwagen muss die er‐
weiterte Einparkhilfe kalibriert wer‐
den. Um eine optimale Einparkfüh‐
rung zu gewährleisten, ist zuvor eine
Fahrleistung von etwa 35 km auf
einer Strecke mit einigen Kurven er‐ forderlich.
Toter-Winkel-Warnung Die Funktion „Toter-Winkel-War‐
nung“ erkennt Objekte, die sich
rechts oder links vom Fahrzeug im to‐
ten Winkel befinden. Das System gibt
in den beiden Außenspiegeln eine vi‐ suelle Warnung aus, wenn Objekte

Fahren und Bedienung213
erkannt werden, die in den Innen-
oder Außenspiegeln möglicherweise
nicht sichtbar sind.

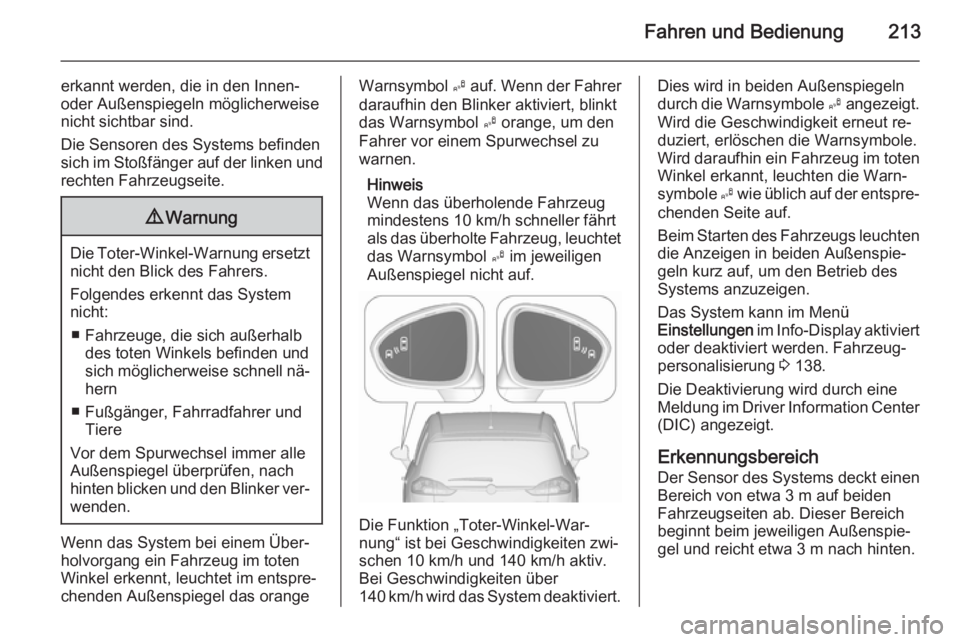

Die Sensoren des Systems befinden
sich im Stoßfänger auf der linken und rechten Fahrzeugseite.9 Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
■ Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell nä‐ hern
■ Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker ver‐
wenden.
Wenn das System bei einem Über‐
holvorgang ein Fahrzeug im toten
Winkel erkennt, leuchtet im entspre‐
chenden Außenspiegel das orange
Warnsymbol B auf. Wenn der Fahrer
daraufhin den Blinker aktiviert, blinkt
das Warnsymbol B orange, um den
Fahrer vor einem Spurwechsel zu
warnen.
Hinweis
Wenn das überholende Fahrzeug
mindestens 10 km/h schneller fährt
als das überholte Fahrzeug, leuchtet das Warnsymbol B im jeweiligen
Außenspiegel nicht auf.
Die Funktion „Toter-Winkel-War‐
nung“ ist bei Geschwindigkeiten zwi‐
schen 10 km/h und 140 km/h aktiv.
Bei Geschwindigkeiten über
140 km/h wird das System deaktiviert.
Dies wird in beiden Außenspiegeln
durch die Warnsymbole B angezeigt.
Wird die Geschwindigkeit erneut re‐
duziert, erlöschen die Warnsymbole. Wird daraufhin ein Fahrzeug im toten Winkel erkannt, leuchten die Warn‐
symbole B wie üblich auf der entspre‐
chenden Seite auf.
Beim Starten des Fahrzeugs leuchten die Anzeigen in beiden Außenspie‐
geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Das System kann im Menü
Einstellungen im Info-Display aktiviert
oder deaktiviert werden. Fahrzeug‐
personalisierung 3 138.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center (DIC) angezeigt.
Erkennungsbereich
Der Sensor des Systems deckt einen Bereich von etwa 3 m auf beiden
Fahrzeugseiten ab. Dieser Bereich
beginnt beim jeweiligen Außenspie‐
gel und reicht etwa 3 m nach hinten.

214Fahren und Bedienung

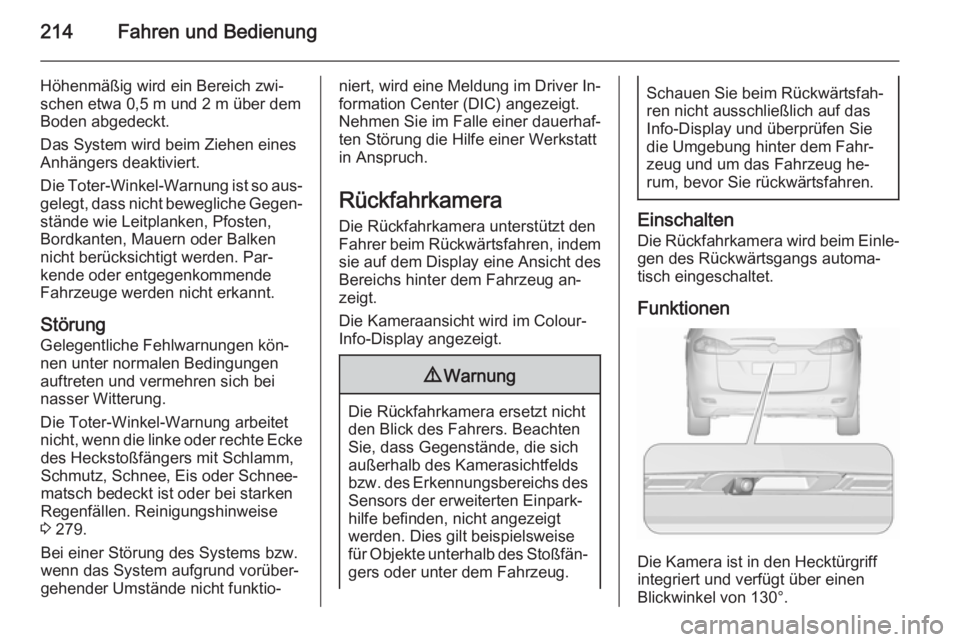

Höhenmäßig wird ein Bereich zwi‐
schen etwa 0,5 m und 2 m über dem
Boden abgedeckt.
Das System wird beim Ziehen eines
Anhängers deaktiviert.
Die Toter-Winkel-Warnung ist so aus‐ gelegt, dass nicht bewegliche Gegen‐
stände wie Leitplanken, Pfosten,
Bordkanten, Mauern oder Balken
nicht berücksichtigt werden. Par‐
kende oder entgegenkommende
Fahrzeuge werden nicht erkannt.
Störung Gelegentliche Fehlwarnungen kön‐nen unter normalen Bedingungen
auftreten und vermehren sich bei
nasser Witterung.
Die Toter-Winkel-Warnung arbeitet
nicht, wenn die linke oder rechte Ecke des Heckstoßfängers mit Schlamm,
Schmutz, Schnee, Eis oder Schnee‐
matsch bedeckt ist oder bei starken Regenfällen. Reinigungshinweise
3 279.
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐niert, wird eine Meldung im Driver In‐ formation Center (DIC) angezeigt.
Nehmen Sie im Falle einer dauerhaf‐
ten Störung die Hilfe einer Werkstatt
in Anspruch.
Rückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug an‐
zeigt.
Die Kameraansicht wird im Colour-
Info-Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der erweiterten Einpark‐
hilfe befinden, nicht angezeigt
werden. Dies gilt beispielsweise
für Objekte unterhalb des Stoßfän‐ gers oder unter dem Fahrzeug.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug he‐
rum, bevor Sie rückwärtsfahren.
Einschalten
Die Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐
tisch eingeschaltet.
Funktionen
Die Kamera ist in den Hecktürgriff
integriert und verfügt über einen
Blickwinkel von 130°.

Fahren und Bedienung215

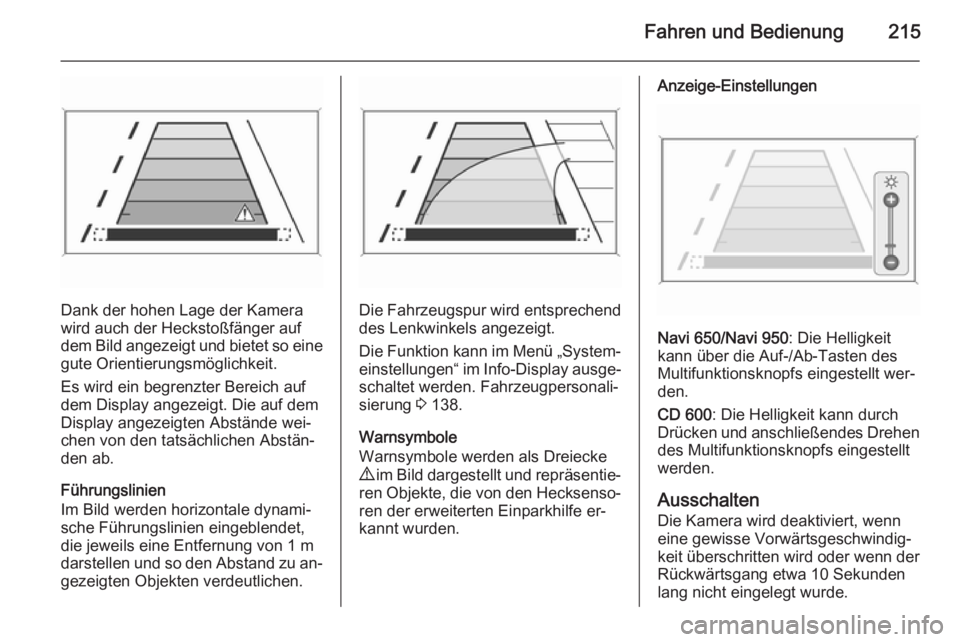

Dank der hohen Lage der Kamera
wird auch der Heckstoßfänger auf
dem Bild angezeigt und bietet so eine
gute Orientierungsmöglichkeit.
Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände wei‐
chen von den tatsächlichen Abstän‐
den ab.
Führungslinien
Im Bild werden horizontale dynami‐
sche Führungslinien eingeblendet,
die jeweils eine Entfernung von 1 m
darstellen und so den Abstand zu an‐ gezeigten Objekten verdeutlichen.Die Fahrzeugspur wird entsprechend des Lenkwinkels angezeigt.
Die Funktion kann im Menü „System‐
einstellungen“ im Info-Display ausge‐
schaltet werden. Fahrzeugpersonali‐ sierung 3 138.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐ ren der erweiterten Einparkhilfe er‐kannt wurden.
Anzeige-Einstellungen
Navi 650/Navi 950 : Die Helligkeit
kann über die Auf-/Ab-Tasten des
Multifunktionsknopfs eingestellt wer‐
den.
CD 600 : Die Helligkeit kann durch
Drücken und anschließendes Drehen des Multifunktionsknopfs eingestellt
werden.
Ausschalten
Die Kamera wird deaktiviert, wenn
eine gewisse Vorwärtsgeschwindig‐
keit überschritten wird oder wenn der
Rückwärtsgang etwa 10 Sekunden
lang nicht eingelegt wurde.

216Fahren und Bedienung
Die Aktivierung bzw. Deaktivierung
der Rückfahrkamera kann im Menü
„Systemeinstellungen“ im
Info-Display geändert werden. Fahr‐
zeugpersonalisierung 3 138.
Störung Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
■ Geringe Umgebungshelligkeit.
■ Die Sonne oder ein Scheinwerfer‐ strahl sind direkt auf das Objektiv
gerichtet.
■ Eis, Schnee, Schlamm o. ä. auf der
Kameralinse. Objektiv reinigen, mit Wasser abspülen und mit einem
weichen Tuch abwischen.
■ Nicht vollständig geschlossene Hecktür.
■ Unfallschäden am Fahrzeugheck.
■ Extreme Temperaturschwankun‐ gen.Verkehrszeichen-
Assistent
Funktionen
Der Verkehrszeichen-Assistent er‐
kennt über eine Frontkamera be‐
stimmte Verkehrszeichen und zeigt
sie im Driver Information Center an.

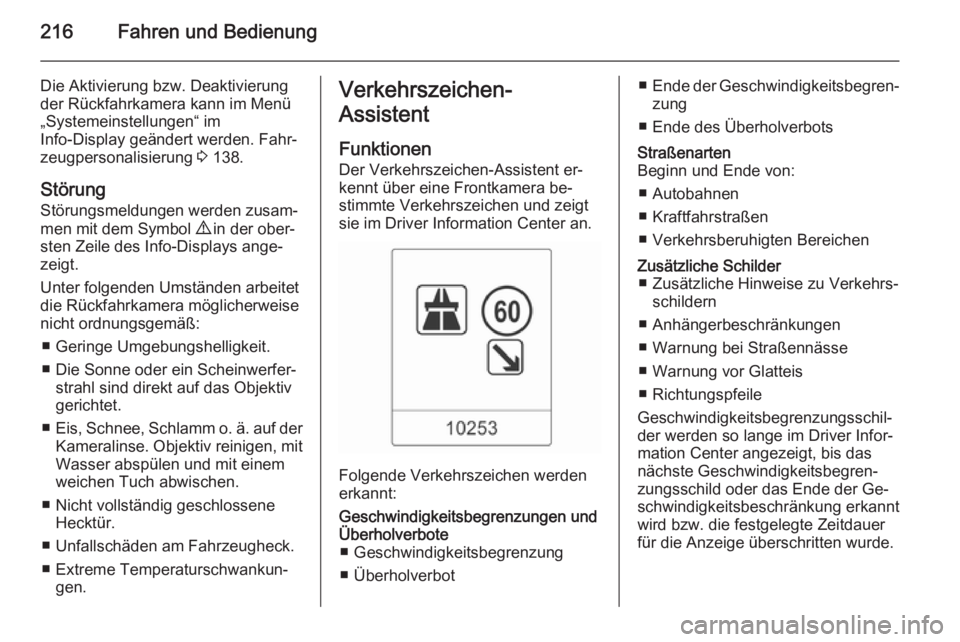

Folgende Verkehrszeichen werden
erkannt:
Geschwindigkeitsbegrenzungen und
Überholverbote ■ Geschwindigkeitsbegrenzung
■ Überholverbot■ Ende der Geschwindigkeitsbegren‐
zung
■ Ende des ÜberholverbotsStraßenarten
Beginn und Ende von:
■ Autobahnen
■ Kraftfahrstraßen
■ Verkehrsberuhigten BereichenZusätzliche Schilder ■ Zusätzliche Hinweise zu Verkehrs‐ schildern
■ Anhängerbeschränkungen
■ Warnung bei Straßennässe
■ Warnung vor Glatteis
■ Richtungspfeile
Geschwindigkeitsbegrenzungsschil‐
der werden so lange im Driver Infor‐
mation Center angezeigt, bis das
nächste Geschwindigkeitsbegren‐
zungsschild oder das Ende der Ge‐
schwindigkeitsbeschränkung erkannt
wird bzw. die festgelegte Zeitdauer
für die Anzeige überschritten wurde.

Fahren und Bedienung217

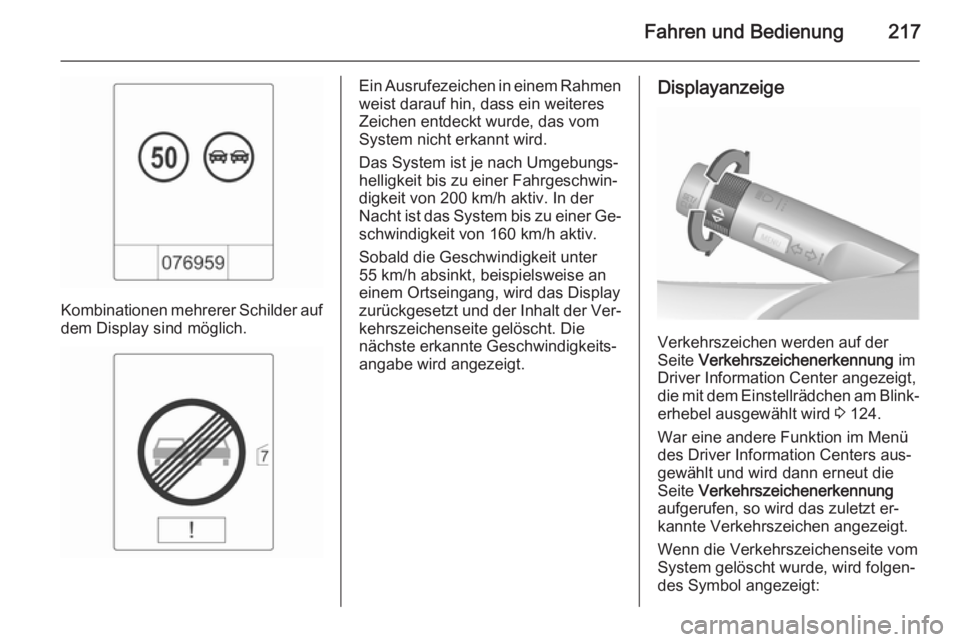

Kombinationen mehrerer Schilder aufdem Display sind möglich.
Ein Ausrufezeichen in einem Rahmen weist darauf hin, dass ein weiteres
Zeichen entdeckt wurde, das vom
System nicht erkannt wird.
Das System ist je nach Umgebungs‐
helligkeit bis zu einer Fahrgeschwin‐
digkeit von 200 km/h aktiv. In der
Nacht ist das System bis zu einer Ge‐
schwindigkeit von 160 km/h aktiv.
Sobald die Geschwindigkeit unter
55 km/h absinkt, beispielsweise an
einem Ortseingang, wird das Display
zurückgesetzt und der Inhalt der Ver‐
kehrszeichenseite gelöscht. Die
nächste erkannte Geschwindigkeits‐
angabe wird angezeigt.Displayanzeige
Verkehrszeichen werden auf der
Seite Verkehrszeichenerkennung im
Driver Information Center angezeigt,
die mit dem Einstellrädchen am Blink‐
erhebel ausgewählt wird 3 124.
War eine andere Funktion im Menü
des Driver Information Centers aus‐ gewählt und wird dann erneut die
Seite Verkehrszeichenerkennung
aufgerufen, so wird das zuletzt er‐
kannte Verkehrszeichen angezeigt.
Wenn die Verkehrszeichenseite vom
System gelöscht wurde, wird folgen‐

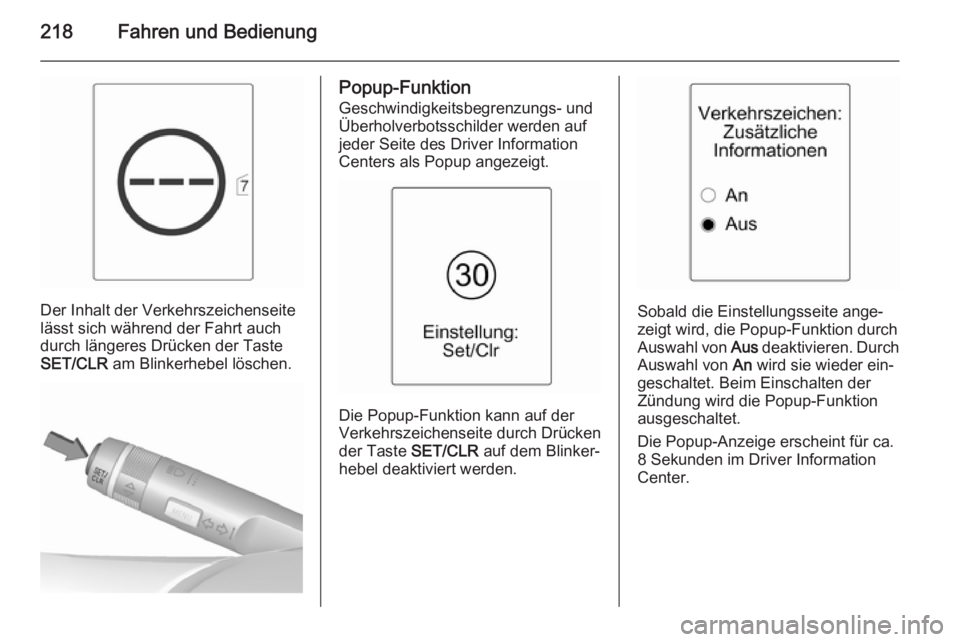

des Symbol angezeigt:

218Fahren und Bedienung
Der Inhalt der Verkehrszeichenseite
lässt sich während der Fahrt auch
durch längeres Drücken der Taste
SET/CLR am Blinkerhebel löschen.
Popup-Funktion
Geschwindigkeitsbegrenzungs- und
Überholverbotsschilder werden auf
jeder Seite des Driver Information Centers als Popup angezeigt.
Die Popup-Funktion kann auf der
Verkehrszeichenseite durch Drücken
der Taste SET/CLR auf dem Blinker‐
hebel deaktiviert werden.
Sobald die Einstellungsseite ange‐
zeigt wird, die Popup-Funktion durch
Auswahl von Aus deaktivieren. Durch
Auswahl von An wird sie wieder ein‐
geschaltet. Beim Einschalten der
Zündung wird die Popup-Funktion
ausgeschaltet.
Die Popup-Anzeige erscheint für ca. 8 Sekunden im Driver Information
Center.
