OPEL ZAFIRA C 2015.5 Instruksjonsbok

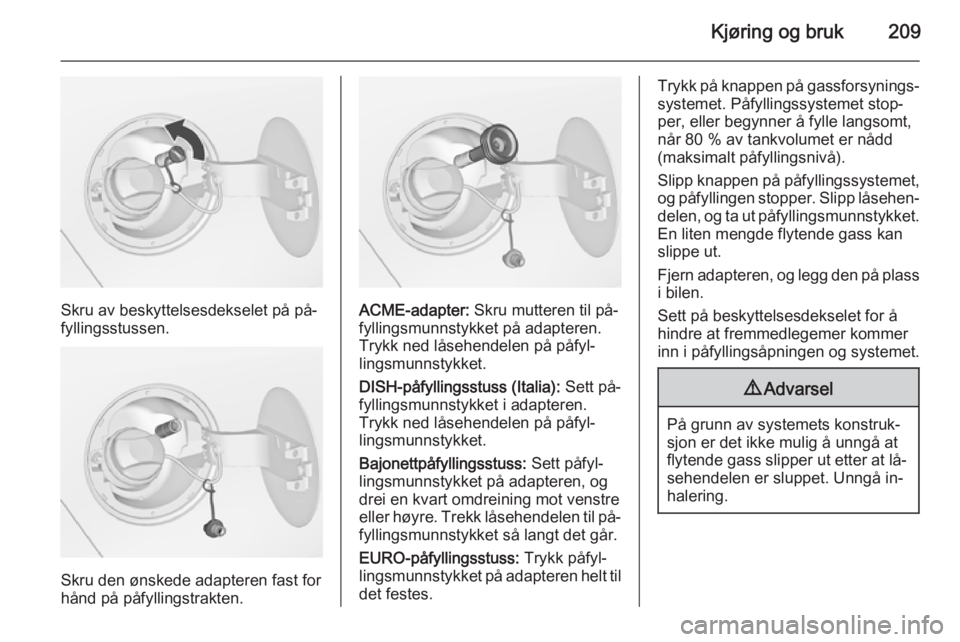

Kjøring og bruk209
Skru av beskyttelsesdekselet på på‐
fyllingsstussen.
Skru den ønskede adapteren fast for
hånd på påfyllingstrakten.
ACME-adapter: Skru mutteren til på‐
fyllingsmunnstykket på adapteren.
Trykk ned låsehendelen på påfyl‐
lingsmunnstykket.
DISH-påfyllingsstuss (Italia): Sett på‐
fyllingsmunnstykket i adapteren. Trykk ned låsehendelen på påfyl‐
lingsmunnstykket.
Bajonettpåfyllingsstuss: Sett påfyl‐
lingsmunnstykket på adapteren, og
drei en kvart omdreining mot venstre
eller høyre. Trekk låsehendelen til på‐
fyllingsmunnstykket så langt det går.
EURO-påfyllingsstuss: Trykk påfyl‐
lingsmunnstykket på adapteren helt til
det festes.
Trykk på knappen på gassforsynings‐ systemet. Påfyllingssystemet stop‐
per, eller begynner å fylle langsomt,
når 80 % av tankvolumet er nådd
(maksimalt påfyllingsnivå).
Slipp knappen på påfyllingssystemet,
og påfyllingen stopper. Slipp låsehen‐ delen, og ta ut påfyllingsmunnstykket.
En liten mengde flytende gass kan
slippe ut.
Fjern adapteren, og legg den på plass
i bilen.
Sett på beskyttelsesdekselet for å
hindre at fremmedlegemer kommer
inn i påfyllingsåpningen og systemet.9 Advarsel
På grunn av systemets konstruk‐
sjon er det ikke mulig å unngå at
flytende gass slipper ut etter at lå‐ sehendelen er sluppet. Unngå in‐halering.

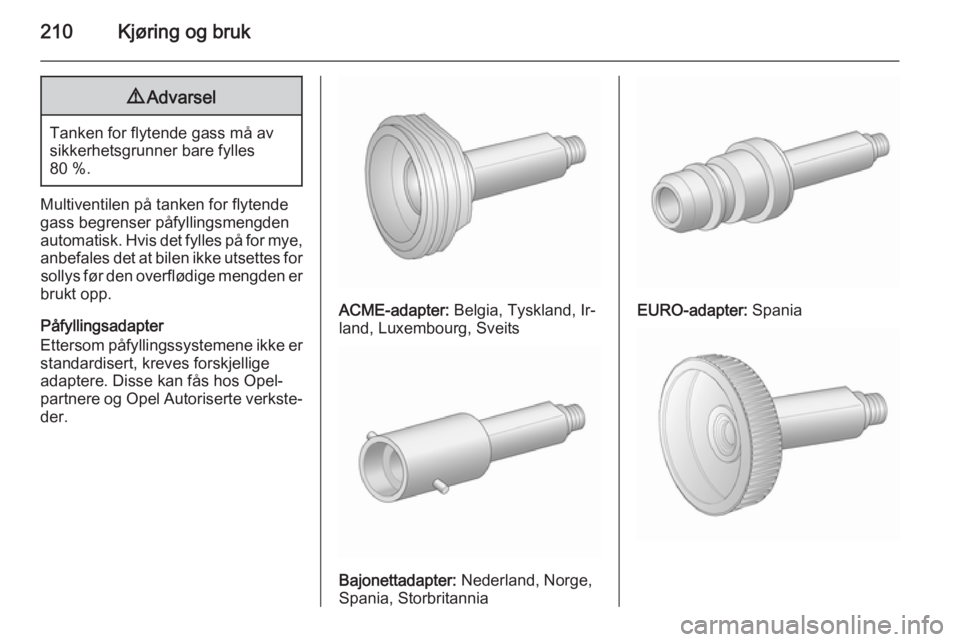

210Kjøring og bruk9Advarsel
Tanken for flytende gass må av
sikkerhetsgrunner bare fylles
80 %.
Multiventilen på tanken for flytende
gass begrenser påfyllingsmengden
automatisk. Hvis det fylles på for mye,
anbefales det at bilen ikke utsettes for sollys før den overflødige mengden er
brukt opp.
Påfyllingsadapter
Ettersom påfyllingssystemene ikke er standardisert, kreves forskjellige
adaptere. Disse kan fås hos Opel-
partnere og Opel Autoriserte verkste‐
der.
ACME-adapter: Belgia, Tyskland, Ir‐
land, Luxembourg, Sveits
Bajonettadapter: Nederland, Norge,
Spania, Storbritannia
EURO-adapter: Spania

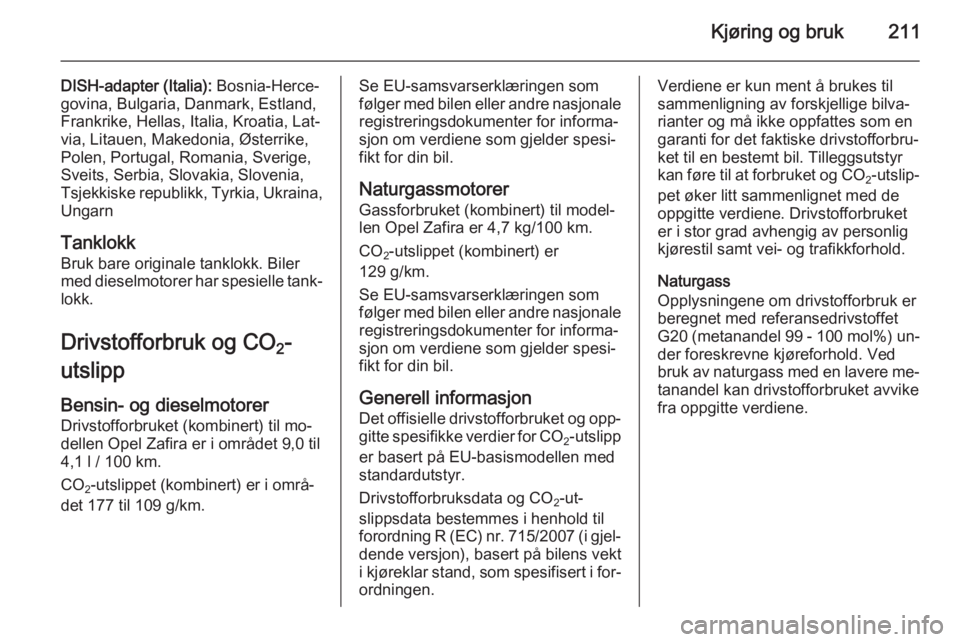

Kjøring og bruk211
DISH-adapter (Italia): Bosnia-Herce‐
govina, Bulgaria, Danmark, Estland, Frankrike, Hellas, Italia, Kroatia, Lat‐
via, Litauen, Makedonia, Østerrike,
Polen, Portugal, Romania, Sverige,
Sveits, Serbia, Slovakia, Slovenia, Tsjekkiske republikk, Tyrkia, Ukraina,
Ungarn
Tanklokk
Bruk bare originale tanklokk. Biler med dieselmotorer har spesielle tank‐
lokk.
Drivstofforbruk og CO 2-
utslipp
Bensin- og dieselmotorer Drivstofforbruket (kombinert) til mo‐
dellen Opel Zafira er i området 9,0 til
4,1 l / 100 km.
CO 2-utslippet (kombinert) er i områ‐
det 177 til 109 g/km.Se EU-samsvarserklæringen som
følger med bilen eller andre nasjonale
registreringsdokumenter for informa‐
sjon om verdiene som gjelder spesi‐
fikt for din bil.
Naturgassmotorer
Gassforbruket (kombinert) til model‐
len Opel Zafira er 4,7 kg/100 km.
CO 2-utslippet (kombinert) er
129 g/km.
Se EU-samsvarserklæringen som
følger med bilen eller andre nasjonale
registreringsdokumenter for informa‐
sjon om verdiene som gjelder spesi‐
fikt for din bil.
Generell informasjon Det offisielle drivstofforbruket og opp‐
gitte spesifikke verdier for CO
2-utslipp
er basert på EU-basismodellen med standardutstyr.
Drivstofforbruksdata og CO 2-ut‐
slippsdata bestemmes i henhold til
forordning R (EC) nr. 715/2007 (i gjel‐
dende versjon), basert på bilens vekt
i kjøreklar stand, som spesifisert i for‐ ordningen.Verdiene er kun ment å brukes til
sammenligning av forskjellige bilva‐
rianter og må ikke oppfattes som en
garanti for det faktiske drivstofforbru‐
ket til en bestemt bil. Tilleggsutstyr
kan føre til at forbruket og CO
2-utslip‐
pet øker litt sammenlignet med de
oppgitte verdiene. Drivstofforbruket
er i stor grad avhengig av personlig
kjørestil samt vei- og trafikkforhold.
Naturgass
Opplysningene om drivstofforbruk er
beregnet med referansedrivstoffet
G20 (metanandel 99 - 100 mol% ) un‐
der foreskrevne kjøreforhold. Ved
bruk av naturgass med en lavere me‐
tanandel kan drivstofforbruket avvike
fra oppgitte verdiene.

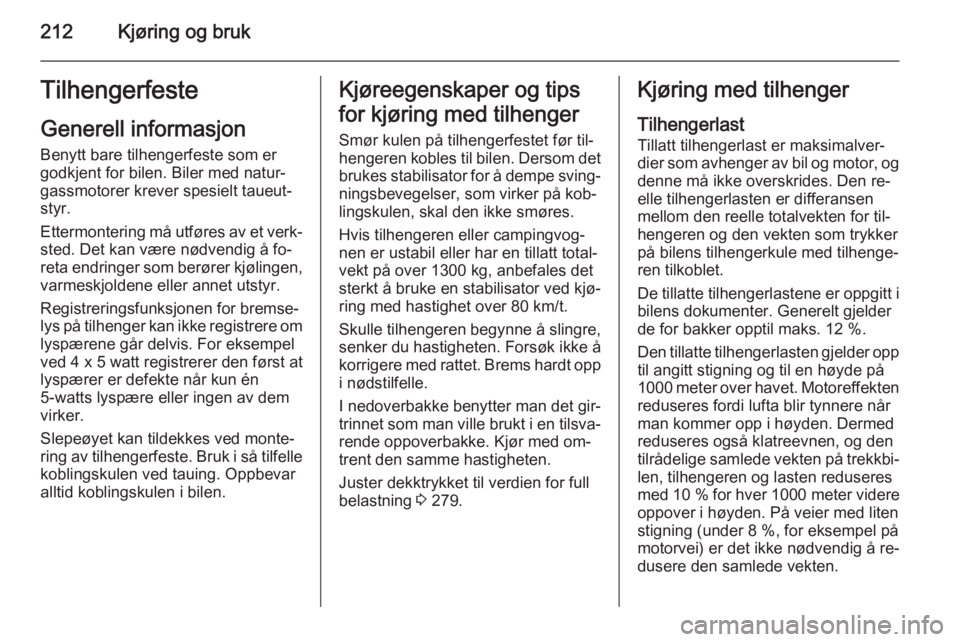

212Kjøring og brukTilhengerfesteGenerell informasjon
Benytt bare tilhengerfeste som er
godkjent for bilen. Biler med natur‐
gassmotorer krever spesielt taueut‐
styr.
Ettermontering må utføres av et verk‐
sted. Det kan være nødvendig å fo‐
reta endringer som berører kjølingen, varmeskjoldene eller annet utstyr.
Registreringsfunksjonen for bremse‐
lys på tilhenger kan ikke registrere om lyspærene går delvis. For eksempel
ved 4 x 5 watt registrerer den først at
lyspærer er defekte når kun én
5-watts lyspære eller ingen av dem
virker.
Slepeøyet kan tildekkes ved monte‐
ring av tilhengerfeste. Bruk i så tilfelle
koblingskulen ved tauing. Oppbevar
alltid koblingskulen i bilen.Kjøreegenskaper og tips
for kjøring med tilhenger
Smør kulen på tilhengerfestet før til‐
hengeren kobles til bilen. Dersom det brukes stabilisator for å dempe sving‐ningsbevegelser, som virker på kob‐
lingskulen, skal den ikke smøres.
Hvis tilhengeren eller campingvog‐ nen er ustabil eller har en tillatt total‐
vekt på over 1300 kg, anbefales det
sterkt å bruke en stabilisator ved kjø‐
ring med hastighet over 80 km/t.
Skulle tilhengeren begynne å slingre, senker du hastigheten. Forsøk ikke å
korrigere med rattet. Brems hardt opp
i nødstilfelle.
I nedoverbakke benytter man det gir‐
trinnet som man ville brukt i en tilsva‐ rende oppoverbakke. Kjør med om‐
trent den samme hastigheten.
Juster dekktrykket til verdien for full belastning 3 279.Kjøring med tilhenger
Tilhengerlast
Tillatt tilhengerlast er maksimalver‐
dier som avhenger av bil og motor, og denne må ikke overskrides. Den re‐
elle tilhengerlasten er differansen
mellom den reelle totalvekten for til‐
hengeren og den vekten som trykker
på bilens tilhengerkule med tilhenge‐
ren tilkoblet.
De tillatte tilhengerlastene er oppgitt i
bilens dokumenter. Generelt gjelder
de for bakker opptil maks. 12 %.
Den tillatte tilhengerlasten gjelder opp til angitt stigning og til en høyde på
1000 meter over havet. Motoreffekten reduseres fordi lufta blir tynnere når
man kommer opp i høyden. Dermed
reduseres også klatreevnen, og den
tilrådelige samlede vekten på trekkbi‐
len, tilhengeren og lasten reduseres
med 10 % for hver 1000 meter videre
oppover i høyden. På veier med liten stigning (under 8 %, for eksempel på
motorvei) er det ikke nødvendig å re‐
dusere den samlede vekten.

Kjøring og bruk213

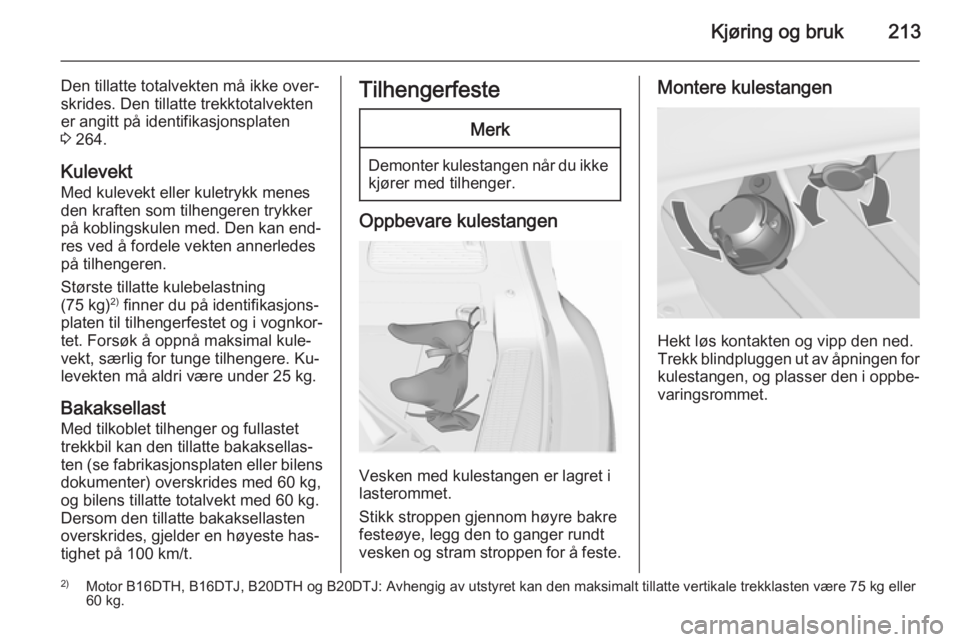

Den tillatte totalvekten må ikke over‐
skrides. Den tillatte trekktotalvekten
er angitt på identifikasjonsplaten
3 264.
Kulevekt Med kulevekt eller kuletrykk menes
den kraften som tilhengeren trykker på koblingskulen med. Den kan end‐
res ved å fordele vekten annerledes
på tilhengeren.
Største tillatte kulebelastning
(75 kg) 2)
finner du på identifikasjons‐
platen til tilhengerfestet og i vognkor‐
tet. Forsøk å oppnå maksimal kule‐
vekt, særlig for tunge tilhengere. Ku‐
levekten må aldri være under 25 kg.
Bakaksellast Med tilkoblet tilhenger og fullastet
trekkbil kan den tillatte bakaksellas‐
ten (se fabrikasjonsplaten eller bilens
dokumenter) overskrides med 60 kg, og bilens tillatte totalvekt med 60 kg.
Dersom den tillatte bakaksellasten
overskrides, gjelder en høyeste has‐
tighet på 100 km/t.TilhengerfesteMerk
Demonter kulestangen når du ikke kjører med tilhenger.
Oppbevare kulestangen
Vesken med kulestangen er lagret i
lasterommet.
Stikk stroppen gjennom høyre bakre
festeøye, legg den to ganger rundt
vesken og stram stroppen for å feste.
Montere kulestangen
Hekt løs kontakten og vipp den ned.
Trekk blindpluggen ut av åpningen for
kulestangen, og plasser den i oppbe‐ varingsrommet.
2) Motor B16DTH, B16DTJ, B20DTH og B20DTJ: Avhengig av utstyret kan den maksimalt tillatte vertikale trekklasten være 75 kg eller
60 kg.

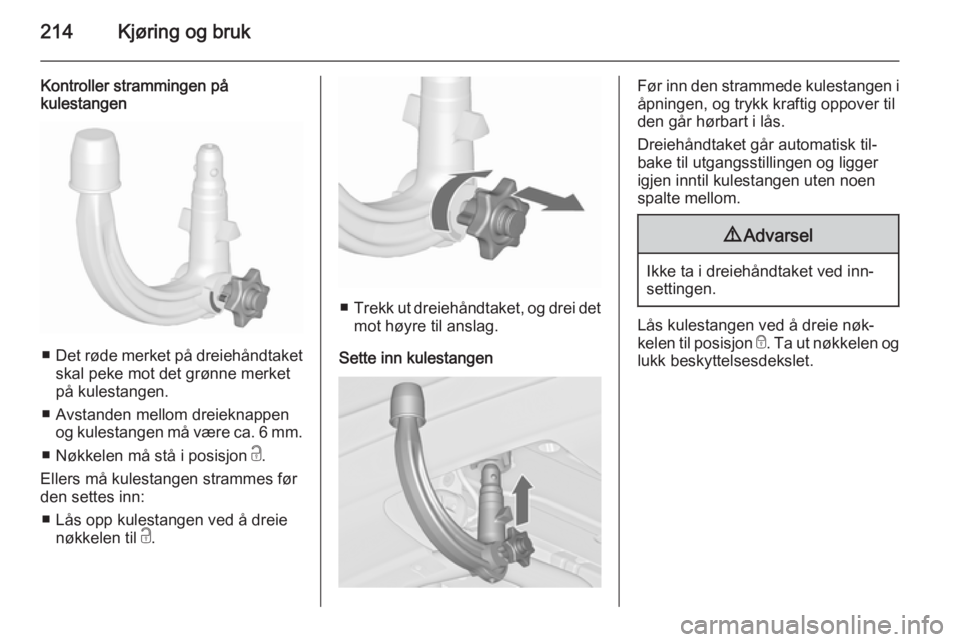

214Kjøring og bruk
Kontroller strammingen på
kulestangen
■ Det røde merket på dreiehåndtaket
skal peke mot det grønne merket
på kulestangen.
■ Avstanden mellom dreieknappen og kulestangen må være ca. 6 mm .
■ Nøkkelen må stå i posisjon c.
Ellers må kulestangen strammes før den settes inn:
■ Lås opp kulestangen ved å dreie nøkkelen til c.
■ Trekk ut dreiehåndtaket, og drei det
mot høyre til anslag.
Sette inn kulestangen
Før inn den strammede kulestangen i åpningen, og trykk kraftig oppover til
den går hørbart i lås.
Dreiehåndtaket går automatisk til‐
bake til utgangsstillingen og ligger
igjen inntil kulestangen uten noen
spalte mellom.9 Advarsel
Ikke ta i dreiehåndtaket ved inn‐
settingen.
Lås kulestangen ved å dreie nøk‐
kelen til posisjon e. Ta ut nøkkelen og
lukk beskyttelsesdekslet.

Kjøring og bruk215

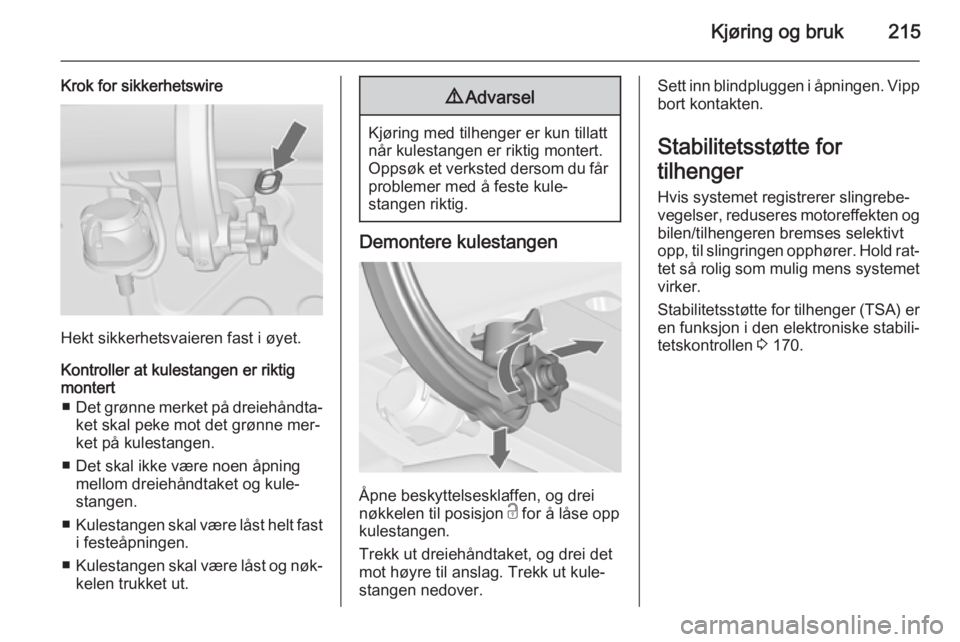

Krok for sikkerhetswire
Hekt sikkerhetsvaieren fast i øyet.
Kontroller at kulestangen er riktig
montert
■ Det grønne merket på dreiehåndta‐
ket skal peke mot det grønne mer‐
ket på kulestangen.
■ Det skal ikke være noen åpning mellom dreiehåndtaket og kule‐
stangen.
■ Kulestangen skal være låst helt fast
i festeåpningen.
■ Kulestangen skal være låst og nøk‐
kelen trukket ut.
9 Advarsel
Kjøring med tilhenger er kun tillatt
når kulestangen er riktig montert.
Oppsøk et verksted dersom du får
problemer med å feste kule‐
stangen riktig.
Demontere kulestangen
Åpne beskyttelsesklaffen, og drei
nøkkelen til posisjon c for å låse opp
kulestangen.
Trekk ut dreiehåndtaket, og drei det
mot høyre til anslag. Trekk ut kule‐ stangen nedover.
Sett inn blindpluggen i åpningen. Vipp
bort kontakten.
Stabilitetsstøtte for
tilhenger Hvis systemet registrerer slingrebe‐
vegelser, reduseres motoreffekten og bilen/tilhengeren bremses selektivt
opp, til slingringen opphører. Hold rat‐
tet så rolig som mulig mens systemet virker.
Stabilitetsstøtte for tilhenger (TSA) er
en funksjon i den elektroniske stabili‐
tetskontrollen 3 170.

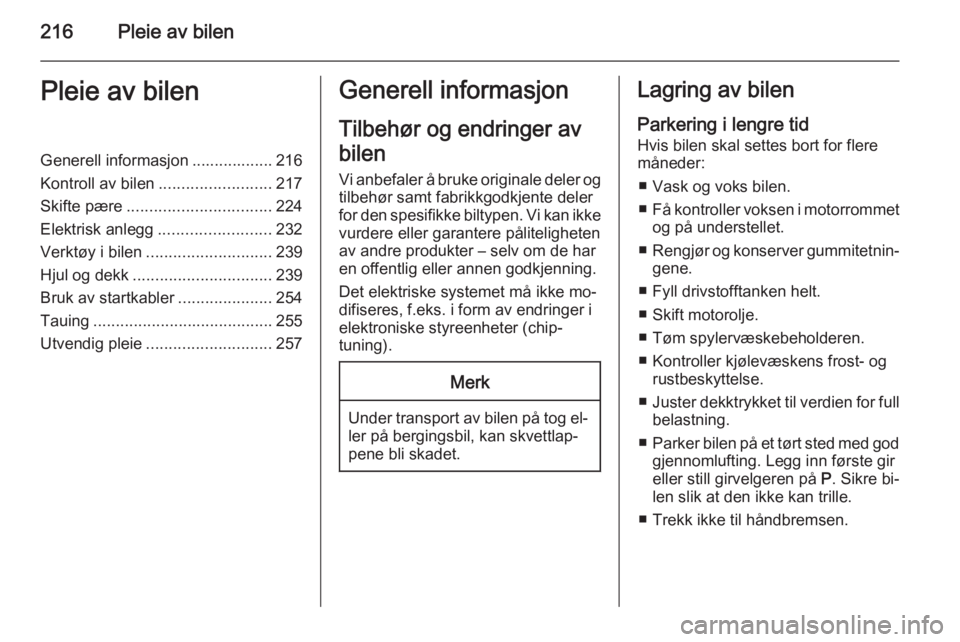

216Pleie av bilenPleie av bilenGenerell informasjon .................. 216
Kontroll av bilen .........................217
Skifte pære ................................ 224
Elektrisk anlegg ......................... 232
Verktøy i bilen ............................ 239
Hjul og dekk ............................... 239
Bruk av startkabler .....................254
Tauing ........................................ 255
Utvendig pleie ............................ 257Generell informasjon
Tilbehør og endringer av
bilen Vi anbefaler å bruke originale deler ogtilbehør samt fabrikkgodkjente deler
for den spesifikke biltypen. Vi kan ikke
vurdere eller garantere påliteligheten
av andre produkter – selv om de har
en offentlig eller annen godkjenning.
Det elektriske systemet må ikke mo‐
difiseres, f.eks. i form av endringer i
elektroniske styreenheter (chip-
tuning).Merk
Under transport av bilen på tog el‐ ler på bergingsbil, kan skvettlap‐
pene bli skadet.
Lagring av bilen
Parkering i lengre tid
Hvis bilen skal settes bort for flere
måneder:
■ Vask og voks bilen.
■ Få kontroller voksen i motorrommet
og på understellet.
■ Rengjør og konserver gummitetnin‐
gene.
■ Fyll drivstofftanken helt.
■ Skift motorolje.
■ Tøm spylervæskebeholderen.
■ Kontroller kjølevæskens frost- og rustbeskyttelse.
■ Juster dekktrykket til verdien for full
belastning.
■ Parker bilen på et tørt sted med god
gjennomlufting. Legg inn første gir
eller still girvelgeren på P. Sikre bi‐
len slik at den ikke kan trille.
■ Trekk ikke til håndbremsen.

Pleie av bilen217
■ Åpne motorpanseret, lukk alle dø‐rer og lås bilen.
■ Koble polklemmen fra bilbatteriets minuspol. Vær oppmerksom på at
noen systemer ikke er i funksjon,
f.eks. tyverialarmen.
Ta i bruk bilen igjen
Når bilen skal tas i bruk igjen:
■ Koble polklemmen til bilbatteriets minuspol. Aktiver elektronikken til
de elektriske vinduene.
■ Kontroller dekktrykket.
■ Fyll opp spylervæskebeholderen.
■ Kontroller motoroljenivået.
■ Kontroller kjølevæskenivået.
■ Monter eventuelt nummerskiltet.
Gjenvinning når bilen
vrakes Informasjon om gjenvinningsfirmaer(bilopphoggerier) og om gjenvinningav biler finner du på vår hjemmeside,
der dette er krevet i forskrifter. Overlat ikke dette til andre enn autoriserte
gjenvinningsfirmaer.Gassdrevne biler må leveres til auto‐
riserte gjenvinningsfirmaer for
gassdrevne biler.Kontroll av bilen
Utføre arbeider9 Advarsel
Kontroller i motorrommet må bare
utføres når tenningen er slått av.
Kjøleviften kan fortsette å gå etter
at tenningen er slått av.

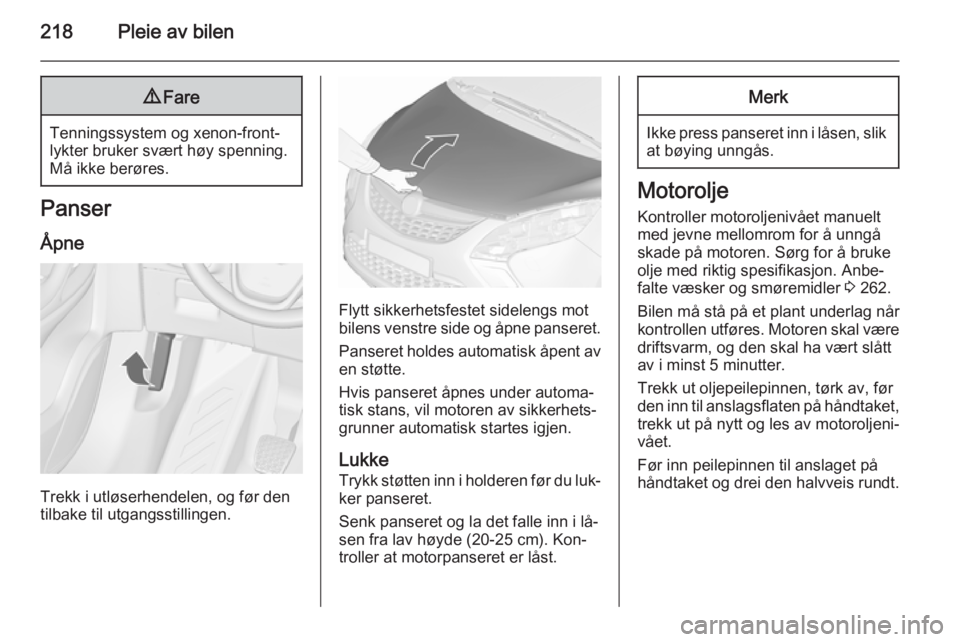

218Pleie av bilen9Fare
Tenningssystem og xenon-front‐
lykter bruker svært høy spenning.
Må ikke berøres.
Panser
Åpne
Trekk i utløserhendelen, og før den
tilbake til utgangsstillingen.
Flytt sikkerhetsfestet sidelengs mot
bilens venstre side og åpne panseret.
Panseret holdes automatisk åpent av en støtte.
Hvis panseret åpnes under automa‐
tisk stans, vil motoren av sikkerhets‐
grunner automatisk startes igjen.
Lukke
Trykk støtten inn i holderen før du luk‐ ker panseret.
Senk panseret og la det falle inn i lå‐
sen fra lav høyde (20-25 cm). Kon‐
troller at motorpanseret er låst.
Merk
Ikke press panseret inn i låsen, slik at bøying unngås.
Motorolje
Kontroller motoroljenivået manuelt
med jevne mellomrom for å unngå skade på motoren. Sørg for å bruke
olje med riktig spesifikasjon. Anbe‐
falte væsker og smøremidler 3 262.
Bilen må stå på et plant underlag når
kontrollen utføres. Motoren skal være
driftsvarm, og den skal ha vært slått
av i minst 5 minutter.
Trekk ut oljepeilepinnen, tørk av, før
den inn til anslagsflaten på håndtaket,
trekk ut på nytt og les av motoroljeni‐
vået.
Før inn peilepinnen til anslaget på
håndtaket og drei den halvveis rundt.
