Pleie av bilen229
2. Fjern skruene, merket med piler.
3. Trekk lysenheten forsiktig fra fe‐steklemmene, og ta den ut.
4. Løsne kontakten fra lysenheten.
5. Fjern og bytt pæren ved å dreie på
holderen.
Venstre blinklys ( 1)
Baklys ( 2)
Bremselys ( 3)Baklys med lysdiode (LED) til
baklys og bremselys
Bare blinklyset ( 1) kan erstattes.
Fjern og bytt pæren ved å dreie på
holderen.
6. Koble kontakten til lysenheten. 7. Monter lysenheten på festetap‐ pene og fest lysenheten med
skruene.
8. Koble til skruedekslet.

230Pleie av bilen

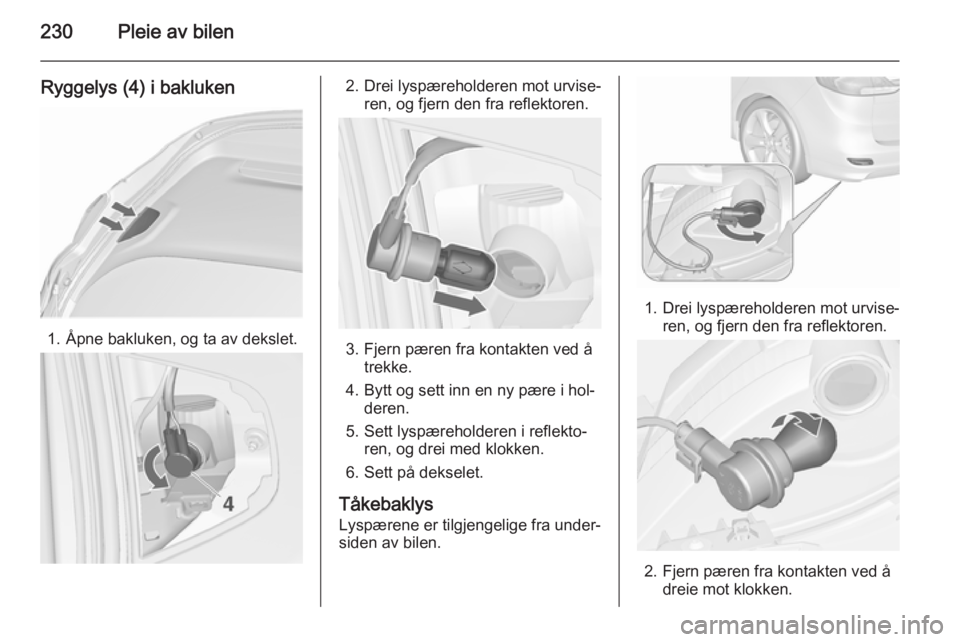

Ryggelys (4) i bakluken
1. Åpne bakluken, og ta av dekslet.
2. Drei lyspæreholderen mot urvise‐ren, og fjern den fra reflektoren.
3. Fjern pæren fra kontakten ved åtrekke.
4. Bytt og sett inn en ny pære i hol‐ deren.
5. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
6. Sett på dekselet.
Tåkebaklys
Lyspærene er tilgjengelige fra under‐
siden av bilen.
1. Drei lyspæreholderen mot urvise‐ ren, og fjern den fra reflektoren.
2. Fjern pæren fra kontakten ved å dreie mot klokken.

Pleie av bilen231
3. Bytt og sett inn en ny pære i kon‐takten ved å dreie med klokken.
4. Sett pæreholderen inn i reflekto‐ ren, og drei med klokken for å
feste.
Pærekontroll Slå på tenningen, og kontroller alle ly‐
sene.

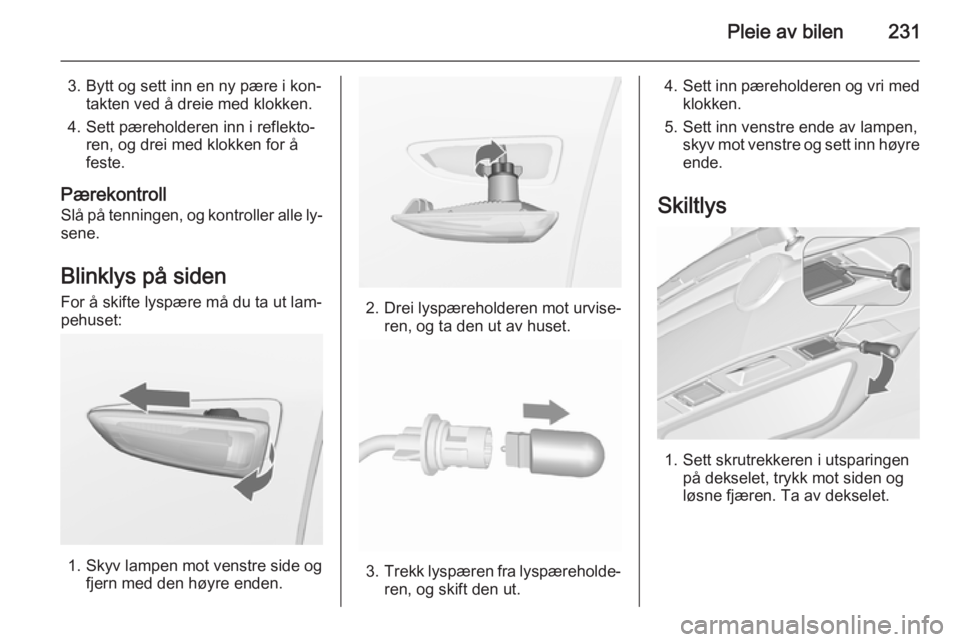

Blinklys på sidenFor å skifte lyspære må du ta ut lam‐
pehuset:
1. Skyv lampen mot venstre side og fjern med den høyre enden.
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren. Ta av dekselet.

232Pleie av bilen

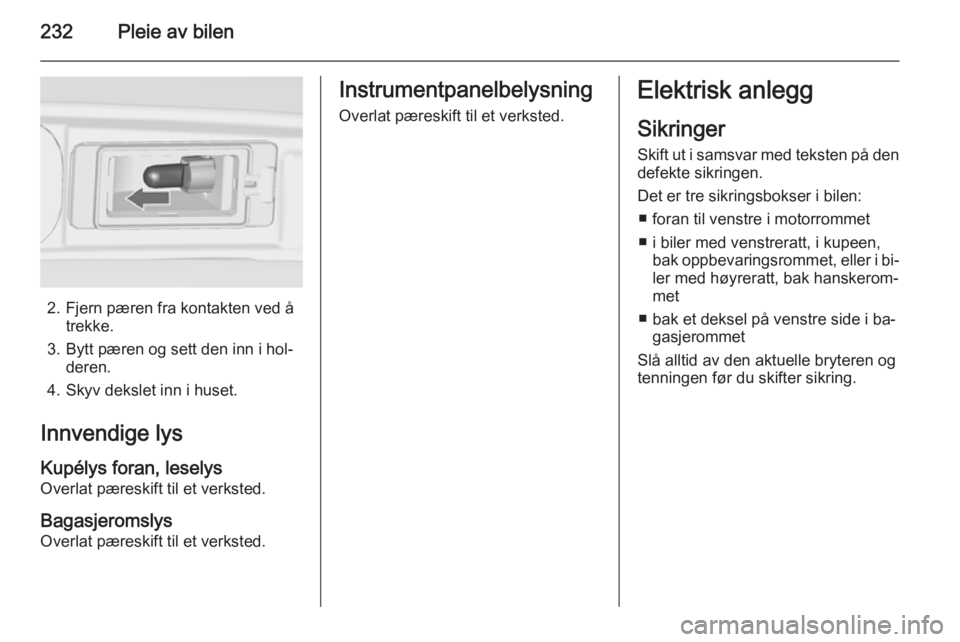

2. Fjern pæren fra kontakten ved åtrekke.
3. Bytt pæren og sett den inn i hol‐ deren.
4. Skyv dekslet inn i huset.
Innvendige lys
Kupélys foran, leselys
Overlat pæreskift til et verksted.
Bagasjeromslys
Overlat pæreskift til et verksted.
Instrumentpanelbelysning
Overlat pæreskift til et verksted.Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen: ■ foran til venstre i motorrommet
■ i biler med venstreratt, i kupeen, bak oppbevaringsrommet, eller i bi‐ler med høyreratt, bak hanskerom‐
met
■ bak et deksel på venstre side i ba‐ gasjerommet
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.

Pleie av bilen233

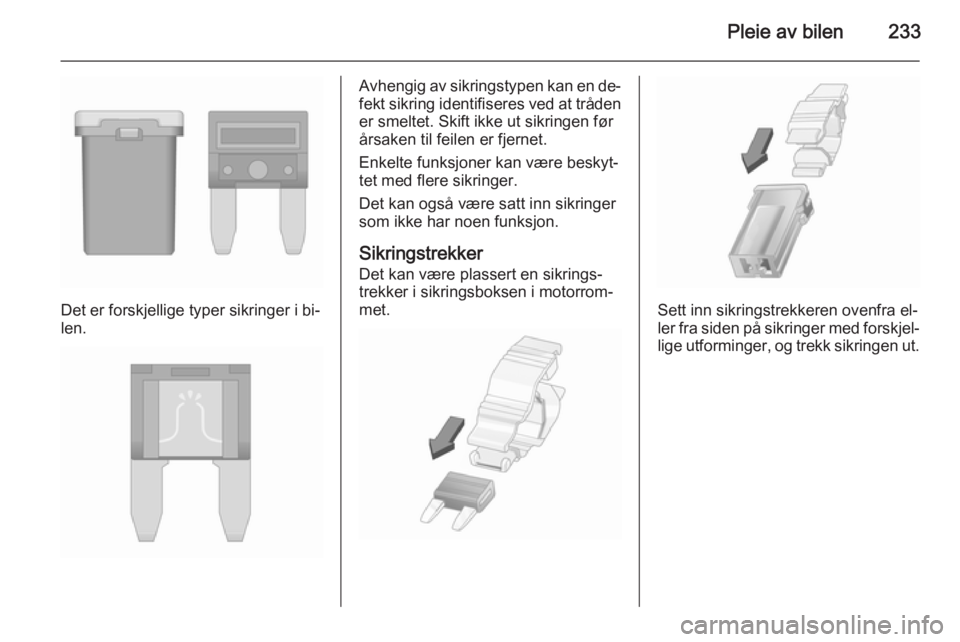

Det er forskjellige typer sikringer i bi‐
len.
Avhengig av sikringstypen kan en de‐
fekt sikring identifiseres ved at tråden er smeltet. Skift ikke ut sikringen førårsaken til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.
Sett inn sikringstrekkeren ovenfra el‐
ler fra siden på sikringer med forskjel‐ lige utforminger, og trekk sikringen ut.

234Pleie av bilenSikringsboksen i
motorrommet

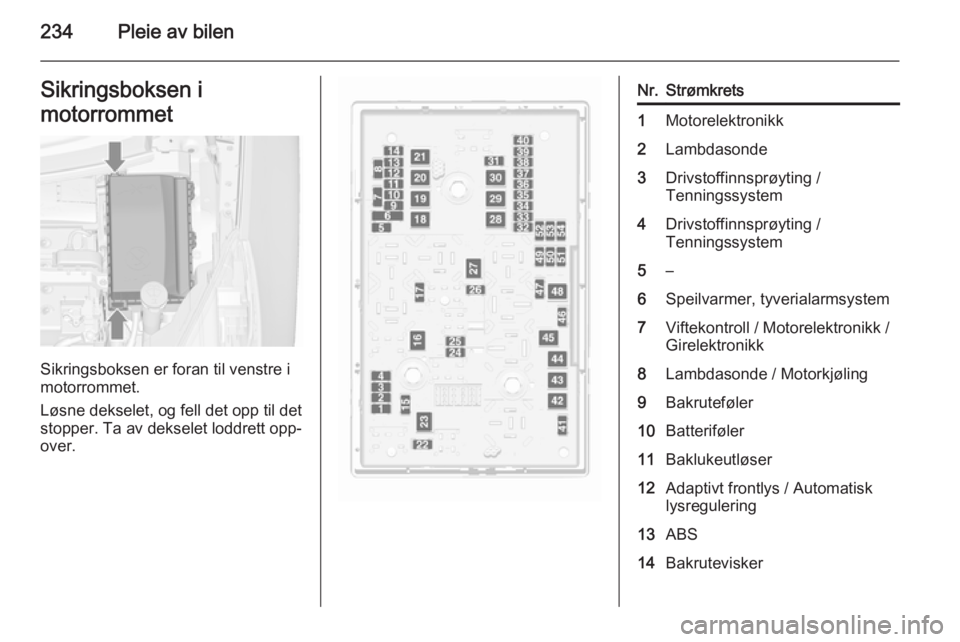

Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og fell det opp til det
stopper. Ta av dekselet loddrett opp‐
over.
Nr.Strømkrets1Motorelektronikk2Lambdasonde3Drivstoffinnsprøyting /
Tenningssystem4Drivstoffinnsprøyting /
Tenningssystem5–6Speilvarmer, tyverialarmsystem7Viftekontroll / Motorelektronikk /
Girelektronikk8Lambdasonde / Motorkjøling9Bakruteføler10Batteriføler11Baklukeutløser12Adaptivt frontlys / Automatisk
lysregulering13ABS14Bakrutevisker

Pleie av bilen235

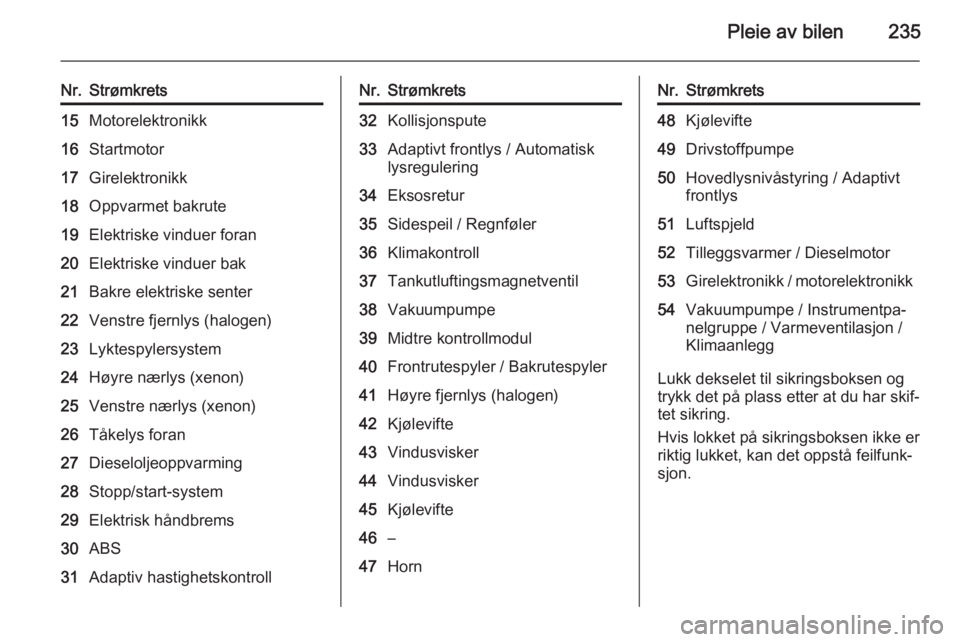

Nr.Strømkrets15Motorelektronikk16Startmotor17Girelektronikk18Oppvarmet bakrute19Elektriske vinduer foran20Elektriske vinduer bak21Bakre elektriske senter22Venstre fjernlys (halogen)23Lyktespylersystem24Høyre nærlys (xenon)25Venstre nærlys (xenon)26Tåkelys foran27Dieseloljeoppvarming28Stopp/start-system29Elektrisk håndbrems30ABS31Adaptiv hastighetskontrollNr.Strømkrets32Kollisjonspute33Adaptivt frontlys / Automatisk
lysregulering34Eksosretur35Sidespeil / Regnføler36Klimakontroll37Tankutluftingsmagnetventil38Vakuumpumpe39Midtre kontrollmodul40Frontrutespyler / Bakrutespyler41Høyre fjernlys (halogen)42Kjølevifte43Vindusvisker44Vindusvisker45Kjølevifte46–47HornNr.Strømkrets48Kjølevifte49Drivstoffpumpe50Hovedlysnivåstyring / Adaptivt
frontlys51Luftspjeld52Tilleggsvarmer / Dieselmotor53Girelektronikk / motorelektronikk54Vakuumpumpe / Instrumentpa‐
nelgruppe / Varmeventilasjon /
Klimaanlegg
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.

236Pleie av bilenSikringsboksen i
instrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak oppbevaringsrom‐
met i instrumentpanelet.
Åpne rommet, og trykk mot venstre
for å låse opp. Fell rommet ned, og ta det ut.
På biler med høyreratt sitter sikrings‐
boksen bak et deksel i hanskerom‐
met. Åpne hanskerommet, åpne dek‐
selet og fell det ned.

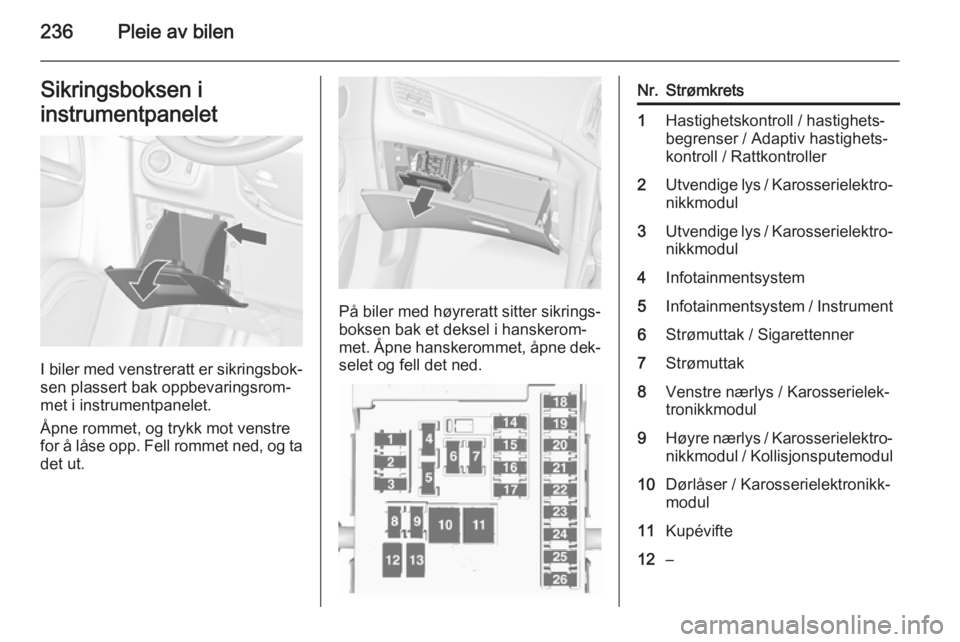

Nr.Strømkrets1Hastighetskontroll / hastighets‐
begrenser / Adaptiv hastighets‐
kontroll / Rattkontroller2Utvendige lys / Karosserielektro‐
nikkmodul3Utvendige lys / Karosserielektro‐ nikkmodul4Infotainmentsystem5Infotainmentsystem / Instrument6Strømuttak / Sigarettenner7Strømuttak8Venstre nærlys / Karosserielek‐
tronikkmodul9Høyre nærlys / Karosserielektro‐
nikkmodul / Kollisjonsputemodul10Dørlåser / Karosserielektronikk‐
modul11Kupévifte12–

Pleie av bilen237

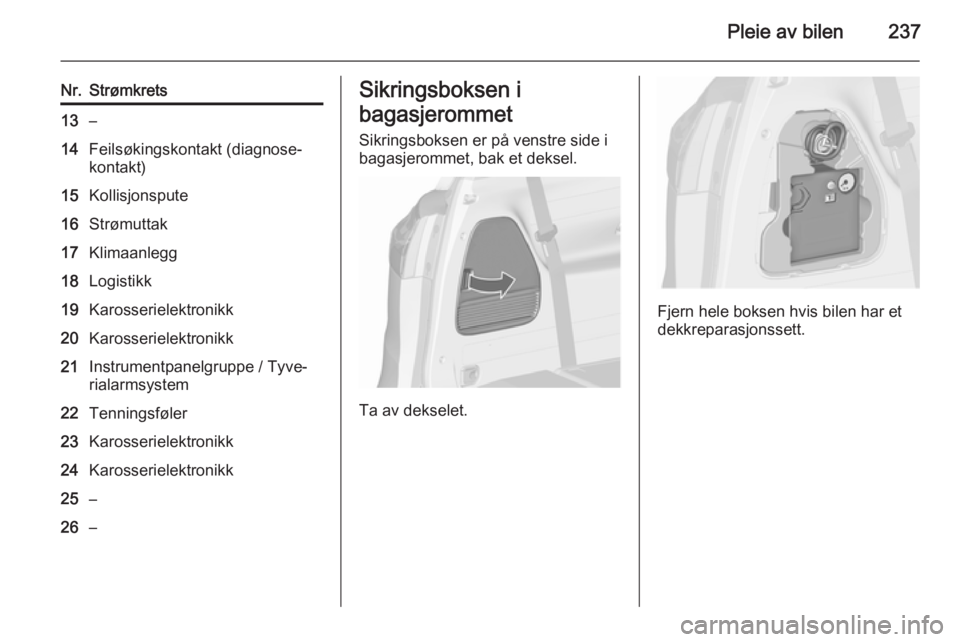

Nr.Strømkrets13–14Feilsøkingskontakt (diagnose‐
kontakt)15Kollisjonspute16Strømuttak17Klimaanlegg18Logistikk19Karosserielektronikk20Karosserielektronikk21Instrumentpanelgruppe / Tyve‐
rialarmsystem22Tenningsføler23Karosserielektronikk24Karosserielektronikk25–26–Sikringsboksen i
bagasjerommet
Sikringsboksen er på venstre side i
bagasjerommet, bak et deksel.
Ta av dekselet.
Fjern hele boksen hvis bilen har et
dekkreparasjonssett.

238Pleie av bilen

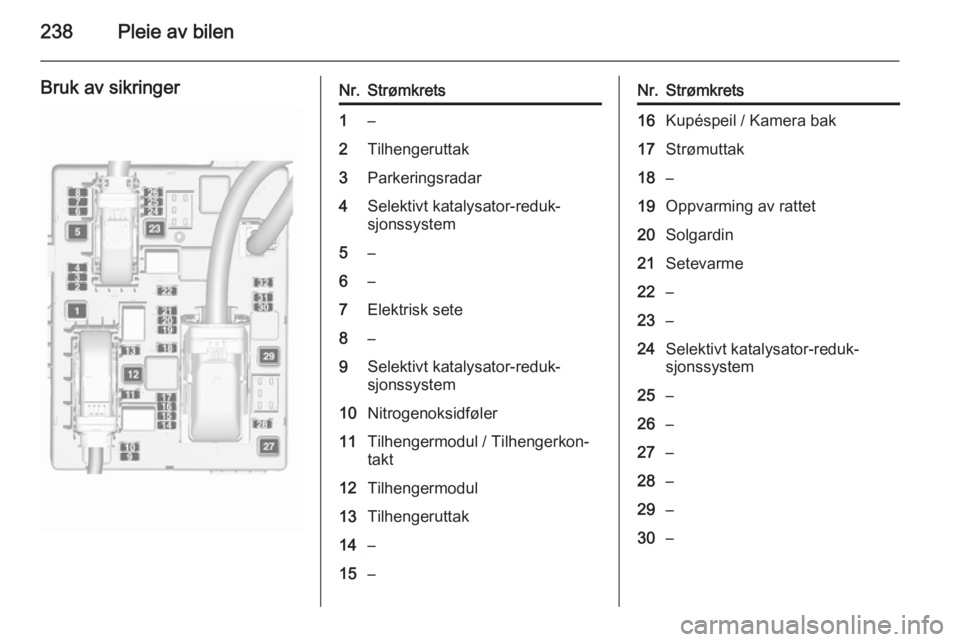

Bruk av sikringerNr.Strømkrets1–2Tilhengeruttak3Parkeringsradar4Selektivt katalysator-reduk‐
sjonssystem5–6–7Elektrisk sete8–9Selektivt katalysator-reduk‐
sjonssystem10Nitrogenoksidføler11Tilhengermodul / Tilhengerkon‐
takt12Tilhengermodul13Tilhengeruttak14–15–Nr.Strømkrets16Kupéspeil / Kamera bak17Strømuttak18–19Oppvarming av rattet20Solgardin21Setevarme22–23–24Selektivt katalysator-reduk‐
sjonssystem25–26–27–28–29–30–
