OPEL ZAFIRA C 2015.5 Instruktionsbog (in Danish)

Pleje af bilen239
Nr.Strømkreds1Motorstyreenhed2Lambdasonde3Brændstofindsprøjtning/tændingssystem4Brændstofindsprøjtning/
tændingssystem5–6Sidespejlvarme/tyverialarm7Blæserstyring/motorsty‐
reenhed/gearkasse-styreenhed8Lambdasonde/motorkøling9Bagrudesensor10Batterisensor11Bagklapåbning12Adaptive forlygter/automatisk
tilkobling af nærlys13ABS14BagrudeviskerNr.Strømkreds15Motorstyreenhed16Starter17Gearkassestyreenhed18El-bagrude19El-betjente ruder, foran20El-betjente ruder, bag21Elcenter bagi22Venstre fjernlys (halogen)23Forlygtevaskere24Højre nærlys (Xenon)25Venstre nærlys (Xenon)26Tågeforlygter27Dieselolieopvarmning28Stop-start-system29Elektrisk parkeringsbremse30ABS31Adaptiv cruise control

240Pleje af bilen
Nr.Strømkreds32Airbag33Adaptive forlygter/automatisk
tilkobling af nærlys34Udstødningsgasrecirkulation35Sidespejl/regnsensor36Klimastyring37Magnetventil til beholders venti‐ lationsåbning38Vacuumpumpe39Central styreenhed40Forrudesprinkler/bagrude‐
sprinklersystem41Højre fjernlys (halogen)42Køleventilator43Vinduesvisker44Vinduesvisker45Køleventilator46–Nr.Strømkreds47Horn48Køleventilator49Brændstofpumpe50Forlygteindstilling/adaptive
forlygter51Luftspjæld52Ekstra varmeapparat/diesel‐
motor53Gearkasse-styreenhed/motor‐
styreenhed54Vakuumpumpe/instrumentpa‐
nelgruppe/varme og ventilation/
airconditionsystem
Når de defekte sikringer er skiftet, luk‐ kes sikringsboksens låg, og der tryk‐
kes, indtil det går i hak.
Hvis sikringsboksens låg ikke er luk‐
ket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
I venstrestyrede biler findes sikrings‐
boksen bag opbevaringsrummet i in‐
strumentpanelet.
Åbn rummet, og pres det til venstre for
at låse det op. Klap rummet ned, og fjern det.

Pleje af bilen241
I højrestyrede biler sidder sikrings‐
boksen bag et dæksel i handskerum‐
met. Åbn handskerummet, åbn så
dækslet, og klap det ned.
Nr.Strømkreds1Cruise control/fartbegrænser/
adaptiv cruise control/knapper
på rattet2Udvendige lygter/karrosseri-
styreenhed3Udvendige lygter/karrosseri-
styreenhed4Infotainment-system5Infotainment-system/instrument6Stikdåse/lighter7Stikkontakt8Venstre nærlys/karrosseri-
styreenhed9Højre nærlys/karrosseri-
styreenhed/airbag-modul10Dørlåse/karrosseri-styreenhed11Kabineblæser12–13–Nr.Strømkreds14Diagnosestik15Airbag16Stikkontakt17Klimaanlæg18Logistik19Karrosseristyreenhed20Karrosseristyreenhed21Instrumentpanelgruppe/tyveri‐
alarm22Tændingsføler23Karrosseristyreenhed24Karrosseristyreenhed25–26–
Sikringsboks i lastrum
Sikringsboksen sidder i venstre side
af bagagerummet bag et dæksel.

242Pleje af bilen
Tag dækslet af.
Hvis udstyret med lappesæt, skal
hele boksen fjernes.
SikringsboksNr.Strømkreds1–2Påhængsstikdåse3Parkeringspilot4Selektiv katalysatorreduktions-
system5–6–7Elektrisk indstilleligt sæde8–9Selektiv katalysatorreduktions-
system10Kvælstofilteføler11Anhængermodul/anhængerstik‐
dåse12Påhængsstyreenhed13Påhængsstikdåse14–15–

Pleje af bilen243
Nr.Strømkreds16Indvendigt spejl/bakkamera17Stikkontakt18–19Opvarmning af rat20Solafskærmning21Sædevarme i forsæder22–23–24Selektiv katalysatorreduktions-
system25–26–27–28–29–30–Nr.Strømkreds31–32Aktivt dæmpningssystem/vogn‐
baneskiftadvarselBilens værktøj
Værktøj
Nogle værktøjer, trækøjet og (kun i
biler med reservehjul) bilens donkraft‐ udstyr er anbragt i det bageste opbe‐
varingsrum i lastrumsgulvet.
Åbn dækslet foran bagklappen.

244Pleje af bilenHjul og dæk
Dækkenes og fælgenes tilstand Kør langsomt over kanter, helst i ret
vinkel. Kørsel ind over skarpe kanter
kan føre til dæk- og fælgskader. Sørg for at dækket ikke klemmes mod kant‐
stenen ved parkering.
Undersøg dækkene for skader med
jævne mellemrum. I tilfælde af skader eller usædvanligt slid skal De søge
hjælp på et værksted.
Vinterdæk Vinterdæk øger køresikkerheden ved temperaturer under 7 °C og bør derfor
monteres på alle hjul.
Anbring hastighedsmærkaten i føre‐
rens synsfelt i overensstemmelse
med det respektive lands forskrifter.Dækmærkning
F.eks. 215/60 R 16 95 H215=dækbredde i mm60=tværsnitsforhold (forhold mel‐
lem dækkets højde og bredde) i %R=bæltetype: RadialRF=konstruktionstype: RunFlat16=fælgdiameter i tommer95=kodetal for bæreevne f.eks.: 95
svarer til 690 kgH=kodebogstav for hastigheds‐
grænse
Kodebogstav for hastighedsgrænse:
Q=indtil 160 km/hS=indtil 180 km/hT=indtil 190 km/hH=indtil 210 km/hV=indtil 240 km/hW=indtil 270 km/h
Dæk med foreskrevet
omløbsretning
Monter dæk med omløbsretning så
de ruller i køreretningen. Omløbsret‐
ningen vises ved hjælp af et symbol
(f.eks. en pil) på dækkets side.
Dæktryk
Dæktrykket skal kontrolleres mindsthver 14. dag og inden længere ture.
Dækkene skal være kolde. Glem ikke
reservehjulet. Det gælder også ved
biler med overvågningssystem for
dæktrykket.
Skru ventilhætten af.
Dæktryk 3 283.
Dæktryksmærkaten på rammen af
venstre eller højre fordør viser de ori‐
ginale dæk og de tilsvarende dæk‐
tryk.

Pleje af bilen245
Dæktrykangivelserne gælder for
kolde dæk. De gælder for både som‐
mer- og vinterdæk.
Reservedækket skal altid pumpes op
til det dæktryk, der gælder for fuld
last.
ECO-dæktrykket anvendes for at
opnå et så lavt brændstofforbrug som
muligt.
For lavt eller for højt dæktryk øger
dækslitagen og påvirker sikkerhed,
køreegenskaber, kørselskomfort og
brændstoføkonomi.
Dæktrykkene varierer afhængigt af
forskellige muligheder. Den korrekte
dæktryksværdi finder du ved at følge
proceduren herunder:
1. Find motorens id-kode. Motordata
3 273.
2. Se de respektive dæk.
Dæktryktabellerne viser alle mulige
dækkombinationer 3 283.
De dæk, der er godkendt til din bil,
fremgår af EØF-overensstemmelses‐ erklæringen, der følger med bilen, el‐
ler andre nationale registreringsdoku‐
menter.Føreren er ansvarlig for korrekt ind‐
stilling af dæktryk.9 Advarsel
For lidt luft kan føre til stærk op‐
varmning af dækkene. Dette kan resultere i indre beskadigelser,
som viser sig under store hastig‐
heder, ved at slidbanen løsner sig, og dækket punkterer.
Hvis dæktrykket skal reduceres eller
forøges på en bil med dæktrykover‐
vågningsystem, skal tændingen af‐
brydes. Efter justering af dæktrykket
sluttes tændingen til, og der vælges
en relevant indstilling på siden
Dækbelastning i førerinformations‐
centret, 3 118.
Dæktrykovervågning Systemet (TPMS) overvåger dæk‐
trykket på alle fire hjul en gang i mi‐
nuttet, når bilens hastighed overstiger
en vis grænse.
Forsigtig
Dæktrykovervågningssystemet
advarer kun om lavt dæktryk og
erstatter ikke førerens almindelige dækvedligeholdelse.
Alle hjul skal være forsynet med tryk‐ følere, og alle dæk skal have det fore‐
skrevne dæktryk.
Bemærkninger
I lande, hvor dæktrykovervågnings‐
systemet er lovpligtigt, vil brugen af
hjul uden tryksensorer ugyldiggøre
bilens typegodkendelse.
De aktuelle dæktryk kan vises i Bil
informations menu i førerinforma‐
tionscentret (DIC).
Menuen kan vælges med knapperne på blinkerarmen.

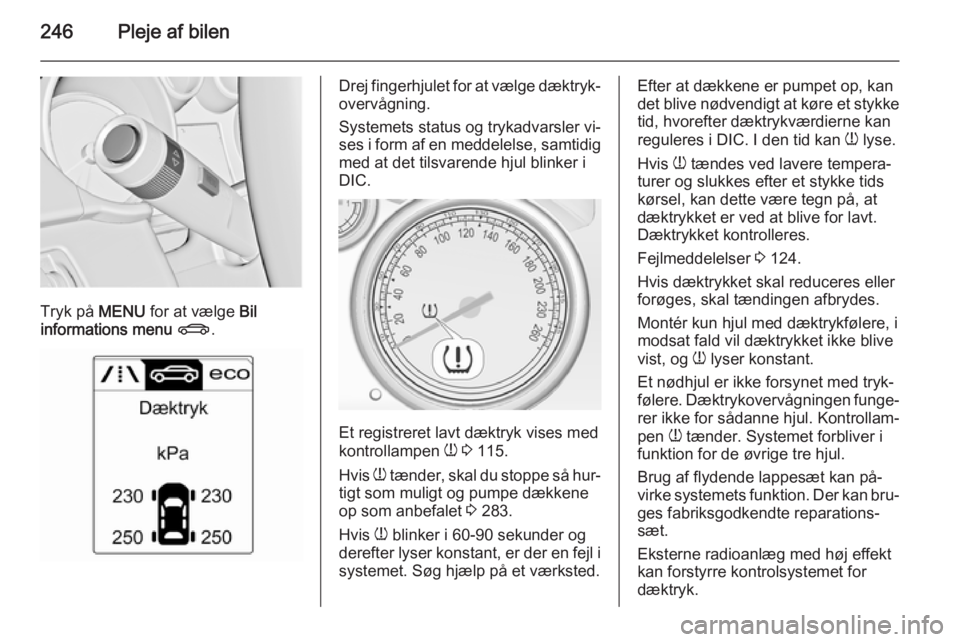

246Pleje af bilen
Tryk på MENU for at vælge Bil
informations menu X .
Drej fingerhjulet for at vælge dæktryk‐
overvågning.
Systemets status og trykadvarsler vi‐ ses i form af en meddelelse, samtidig
med at det tilsvarende hjul blinker i
DIC.
Et registreret lavt dæktryk vises med
kontrollampen w 3 115.
Hvis w tænder, skal du stoppe så hur‐
tigt som muligt og pumpe dækkene
op som anbefalet 3 283.
Hvis w blinker i 60-90 sekunder og
derefter lyser konstant, er der en fejl i systemet. Søg hjælp på et værksted.
Efter at dækkene er pumpet op, kan
det blive nødvendigt at køre et stykke tid, hvorefter dæktrykværdierne kan
reguleres i DIC. I den tid kan w lyse.
Hvis w tændes ved lavere tempera‐
turer og slukkes efter et stykke tids
kørsel, kan dette være tegn på, at
dæktrykket er ved at blive for lavt.
Dæktrykket kontrolleres.
Fejlmeddelelser 3 124.
Hvis dæktrykket skal reduceres eller forøges, skal tændingen afbrydes.
Montér kun hjul med dæktrykfølere, i
modsat fald vil dæktrykket ikke blive
vist, og w lyser konstant.
Et nødhjul er ikke forsynet med tryk‐
følere. Dæktrykovervågningen funge‐
rer ikke for sådanne hjul. Kontrollam‐
pen w tænder. Systemet forbliver i
funktion for de øvrige tre hjul.
Brug af flydende lappesæt kan på‐
virke systemets funktion. Der kan bru‐ ges fabriksgodkendte reparations‐
sæt.
Eksterne radioanlæg med høj effekt
kan forstyrre kontrolsystemet for
dæktryk.

Pleje af bilen247
Hver gang dækkene skiftes, skal
dæktrykovervågningssystemet af‐
monteres og efterses. I den på‐
skruede sensor udskiftes ventilind‐
satsen og tætningsringen. I den på‐
klipsede sensor udskiftes hele ventil‐
spindlen.
Bilens laststatus
Tilpas dæktrykket efter belastningstil‐ standen ifølge dæktryksmærkaten el‐
ler dæktryksdiagrammet 3 283, og
vælg den relevante indstilling i me‐
nuen Dækbelastning i DIC, Bil
informations menu 3 118.Vælg:
■ Let for komfortdæktryk med op til
3 personer.
■ Eco for Eco-dæktryk med op til
3 personer.
■ Maks. med fuld last.
Dæktryksovervågningssenso‐ rens matchingproces
Hver dæktryksovervågningssensor
har en entydig id-kode. Id-koden skal tilpasses en ny dæk/hjul-position efter
dækrotation eller udskiftning af hele
hjulsættet, hvis én eller flere TPMS-
følere er blevet udskiftet. Dæktryks‐
overvågningssensorens matching‐
proces skal også udføres efter ud‐ skiftning af et reservehjul med et dæk,
der er udstyret med en dæktryksover‐ vågningssensor.
Fejlkontrollampen w og advarsels‐
meddelelsen eller koden skal slukkes
i næste tændingscyklus. Følerne til‐
passes dæk/hjulpositionerne ved
hjælp af et TPMS-indlæringsværktøj i denne rækkefølge: venstre fordæk,
højre fordæk, højre bagdæk og ven‐stre bagdæk. Blinklyset i den aktuelt
aktive position lyser, indtil føleren er
matchet.
Henvend dig til et værksted for ser‐
vice eller for at købe indlæringsværk‐ tøjet. Du har 2 minutter til at tilpasse
den første dæk/hjulposition og
5 minutter i alt til alle fire dæk/hjulpo‐
sitioner. Hvis det tager længere tid,
stopper tilpasningsprocessen og skal
genstartes.
Dæktryksovervågningssensorens
matchingproces er.
1. Aktivér parkeringsbremsen. Hvis bilen har automatgear, skal gear‐
vælgeren stilles i P.
2. Slå tændingen til. 3. Tryk på MENU på blinklysarmen
for at vælge Bil informations‐
menu i førerinformationscentret
(DIC).
4. Drej justerhjulet for at komme til dæktryksmenuen.

248Pleje af bilen
5. Tryk på knappen SET/CLR for at
starte sensorens matchingpro‐
ces. Der skal vises en medde‐
lelse, der anmoder om accept af
processen.
6. Tryk på knappen SET/CLR igen
for at bekræfte valget. Hornet ly‐
der to gange for at angive, at mod‐
tageren er i indlæringstilstand.
7. Start med venstre fordæk.
8. Anbring indlæringsværktøjet mod dækkets sidevæg tæt på ventil‐
spindlen. Tryk derefter på knap‐
pen for at aktivere dæktryksover‐
vågningssensoren. Et bip fra hor‐
net bekræfter, at sensoridentifika‐ tionskoden er blevet tilpasset
denne dæk- og hjulposition.
9. Fortsæt til højre fordæk, og gen‐ tag proceduren i trin 8.
10. Fortsæt til højre bagdæk, og gen‐
tag proceduren i trin 8.
11. Fortsæt til venstre bagdæk, og gentag proceduren i trin 8. Hornet
lyder to gange for at indikere, at
sensoridentifikationskoden er ble‐ vet matchet til dækket på førersi‐dens baghjul, og at dæktryksover‐
vågningssensorens matchingpro‐
ces ikke længere er aktiv.
12. Slå tændingen fra.
13. Indstil alle fire dæk til det anbefa‐ lede dæktryk som angivet på
dæktryksmærkaten.
14. Kontrollér, at dækkenes belast‐ ningsstatus er indstillet i overens‐
stemmelse med det valgte tryk
3 118.
Temperaturafhængighed
Dæktrykket afhænger af dækkets
temperatur. Under kørsel stiger dæk‐
temperatur og -tryk.
De dæktryk, der vises i DIC, er de fak‐ tiske dæktryk. Derfor er det vigtigt, at
dæktrykket kontrolleres med kolde
dæk.
Mønsterdybde Kontroller mønsterdybden regel‐mæssigt.
Af sikkerhedsgrunde bør dækkene
udskiftes, når mønsterdybden er
2-3 mm (vinterdæk 4 mm).Af sikkerhedsmæssige grunde anbe‐
fales det, at dækkenes mønsterdybde
på én aksel ikke må variere mere end 2 mm.
Den lovmæssige mindste mønster‐
dybde (1,6 mm) er nået, når mønstret
er slidt ned til an af slidindikatorerne
(TWI). Deres placering er markeret på dæksiden.
Er slitagen større foran end bagtil,
skal der jævnligt byttes om på forhjul
og baghjul. Kontroller, at dækkenes rotationsretning forbliver den samme.
Dæk ældes, også selv om de ikke
bruges. Vi anbefaler at skifte dæk ef‐
ter 6 år.
