OPEL ZAFIRA C 2015.5 Kezelési útmutató (in Hungarian)

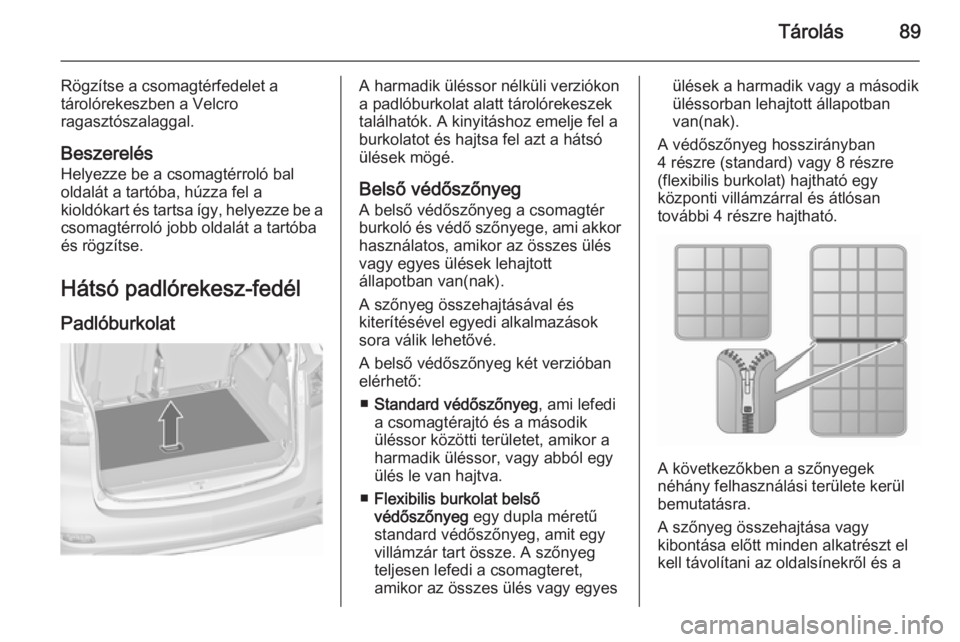

Tárolás89
Rögzítse a csomagtérfedelet a
tárolórekeszben a Velcro
ragasztószalaggal.
Beszerelés Helyezze be a csomagtérroló bal
oldalát a tartóba, húzza fel a
kioldókart és tartsa így, helyezze be a
csomagtérroló jobb oldalát a tartóba
és rögzítse.
Hátsó padlórekesz-fedél
PadlóburkolatA harmadik üléssor nélküli verziókon
a padlóburkolat alatt tárolórekeszek
találhatók. A kinyitáshoz emelje fel a
burkolatot és hajtsa fel azt a hátsó
ülések mögé.
Belső védőszőnyeg
A belső védőszőnyeg a csomagtér
burkoló és védő szőnyege, ami akkor használatos, amikor az összes ülés
vagy egyes ülések lehajtott
állapotban van(nak).
A szőnyeg összehajtásával és
kiterítésével egyedi alkalmazások
sora válik lehetővé.
A belső védőszőnyeg két verzióban
elérhető:
■ Standard védőszőnyeg , ami lefedi
a csomagtérajtó és a második
üléssor közötti területet, amikor a
harmadik üléssor, vagy abból egy
ülés le van hajtva.
■ Flexibilis burkolat belső
védőszőnyeg egy dupla méretű
standard védőszőnyeg, amit egy
villámzár tart össze. A szőnyeg
teljesen lefedi a csomagteret,
amikor az összes ülés vagy egyesülések a harmadik vagy a második
üléssorban lehajtott állapotban
van(nak).
A védőszőnyeg hosszirányban
4 részre (standard) vagy 8 részre
(flexibilis burkolat) hajtható egy
központi villámzárral és átlósan
további 4 részre hajtható.
A következőkben a szőnyegek
néhány felhasználási területe kerül
bemutatásra.
A szőnyeg összehajtása vagy
kibontása előtt minden alkatrészt el
kell távolítani az oldalsínekről és a

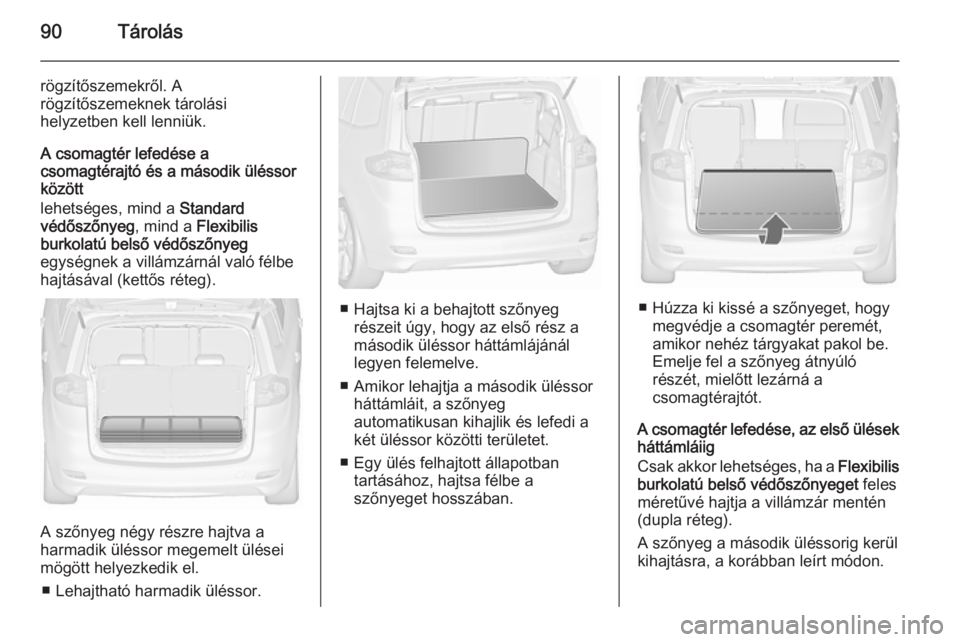

90Tárolás
rögzítőszemekről. A
rögzítőszemeknek tárolási
helyzetben kell lenniük.
A csomagtér lefedése a
csomagtérajtó és a második üléssor
között
lehetséges, mind a Standard
védőszőnyeg , mind a Flexibilis
burkolatú belső védőszőnyeg
egységnek a villámzárnál való félbe
hajtásával (kettős réteg).
A szőnyeg négy részre hajtva a
harmadik üléssor megemelt ülései
mögött helyezkedik el.
■ Lehajtható harmadik üléssor.
■ Hajtsa ki a behajtott szőnyeg részeit úgy, hogy az első rész a
második üléssor háttámlájánál
legyen felemelve.
■ Amikor lehajtja a második üléssor háttámláit, a szőnyeg
automatikusan kihajlik és lefedi a
két üléssor közötti területet.
■ Egy ülés felhajtott állapotban tartásához, hajtsa félbe a
szőnyeget hosszában.■ Húzza ki kissé a szőnyeget, hogy megvédje a csomagtér peremét,
amikor nehéz tárgyakat pakol be.
Emelje fel a szőnyeg átnyúló
részét, mielőtt lezárná a
csomagtérajtót.
A csomagtér lefedése, az első ülések háttámláiig
Csak akkor lehetséges, ha a Flexibilis
burkolatú belső védőszőnyeget feles
méretűvé hajtja a villámzár mentén
(dupla réteg).
A szőnyeg a második üléssorig kerül
kihajtásra, a korábban leírt módon.

Tárolás91

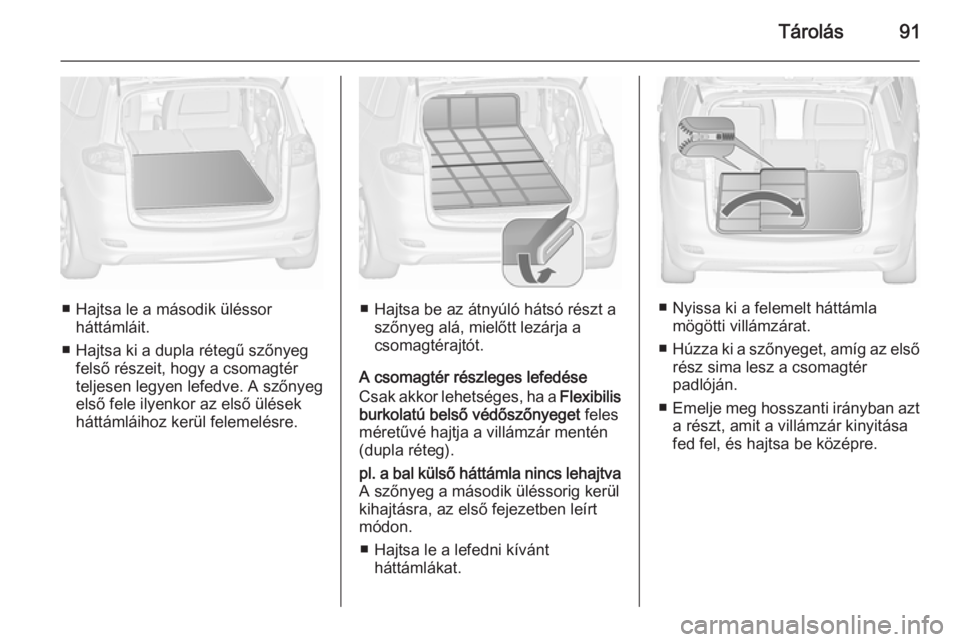

■ Hajtsa le a második üléssorháttámláit.
■ Hajtsa ki a dupla rétegű szőnyeg felső részeit, hogy a csomagtér
teljesen legyen lefedve. A szőnyeg
első fele ilyenkor az első ülések
háttámláihoz kerül felemelésre.■ Hajtsa be az átnyúló hátsó részt a szőnyeg alá, mielőtt lezárja a
csomagtérajtót.
A csomagtér részleges lefedése
Csak akkor lehetséges, ha a Flexibilis
burkolatú belső védőszőnyeget feles
méretűvé hajtja a villámzár mentén
(dupla réteg).
pl. a bal külső háttámla nincs lehajtva
A szőnyeg a második üléssorig kerül
kihajtásra, az első fejezetben leírt
módon.
■ Hajtsa le a lefedni kívánt háttámlákat.
■ Nyissa ki a felemelt háttámlamögötti villámzárat.
■ Húzza ki a szőnyeget, amíg az első
rész sima lesz a csomagtér
padlóján.
■ Emelje meg hosszanti irányban azt
a részt, amit a villámzár kinyitása
fed fel, és hajtsa be középre.

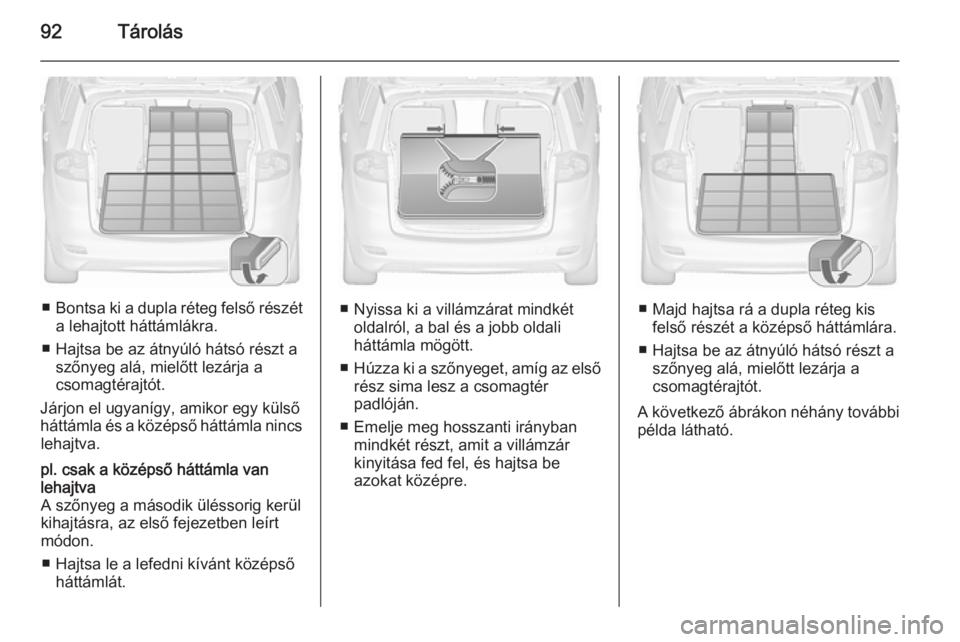

92Tárolás
■Bontsa ki a dupla réteg felső részét
a lehajtott háttámlákra.
■ Hajtsa be az átnyúló hátsó részt a szőnyeg alá, mielőtt lezárja a
csomagtérajtót.
Járjon el ugyanígy, amikor egy külső háttámla és a középső háttámla nincs lehajtva.
pl. csak a középső háttámla van
lehajtva
A szőnyeg a második üléssorig kerül
kihajtásra, az első fejezetben leírt
módon.
■ Hajtsa le a lefedni kívánt középső háttámlát.
■ Nyissa ki a villámzárat mindkét oldalról, a bal és a jobb oldali
háttámla mögött.
■ Húzza ki a szőnyeget, amíg az első
rész sima lesz a csomagtér
padlóján.
■ Emelje meg hosszanti irányban mindkét részt, amit a villámzárkinyitása fed fel, és hajtsa be
azokat középre.■ Majd hajtsa rá a dupla réteg kis felső részét a középső háttámlára.
■ Hajtsa be az átnyúló hátsó részt a szőnyeg alá, mielőtt lezárja a
csomagtérajtót.
A következő ábrákon néhány további példa látható.

Tárolás93

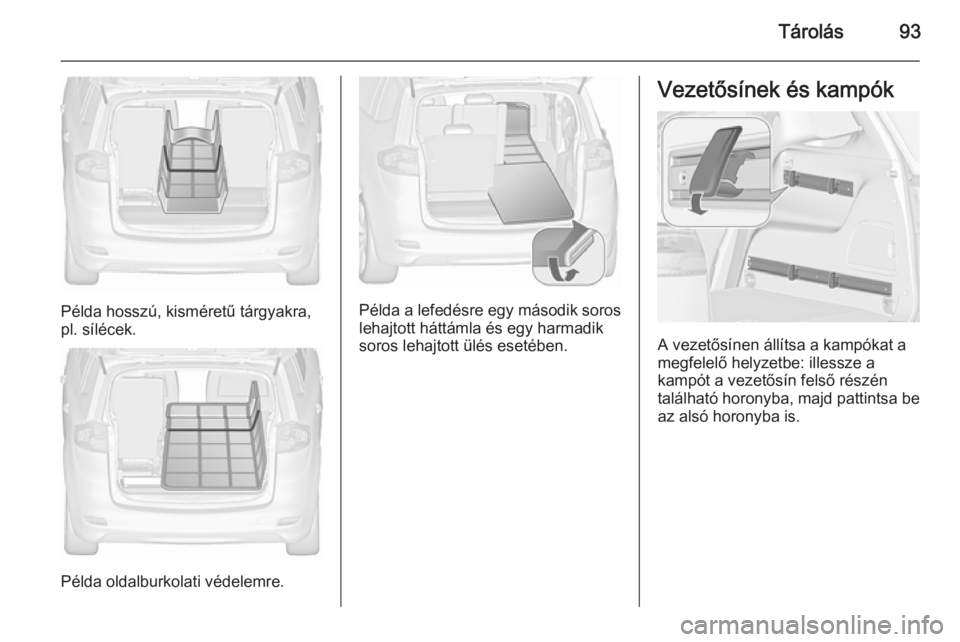

Példa hosszú, kisméretű tárgyakra,
pl. sílécek.
Példa oldalburkolati védelemre.
Példa a lefedésre egy második soros
lehajtott háttámla és egy harmadik
soros lehajtott ülés esetében.
Vezetősínek és kampók
A vezetősínen állítsa a kampókat a
megfelelő helyzetbe: illessze a
kampót a vezetősín felső részén
található horonyba, majd pattintsa be az alsó horonyba is.

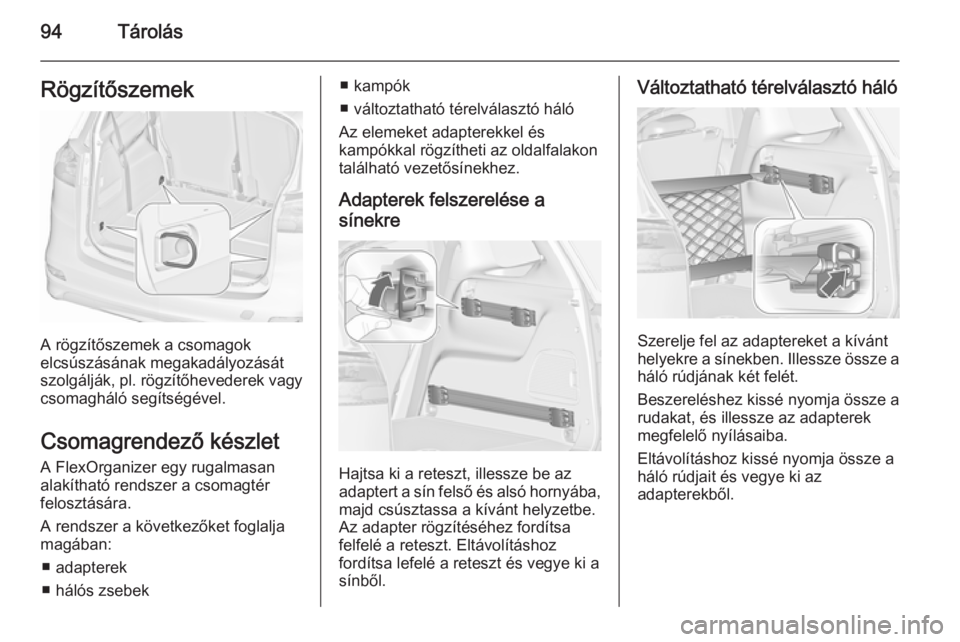

94TárolásRögzítőszemek
A rögzítőszemek a csomagok
elcsúszásának megakadályozását
szolgálják, pl. rögzítőhevederek vagy
csomagháló segítségével.
Csomagrendező készlet A FlexOrganizer egy rugalmasan
alakítható rendszer a csomagtér
felosztására.
A rendszer a következőket foglalja
magában:
■ adapterek
■ hálós zsebek
■ kampók
■ változtatható térelválasztó háló
Az elemeket adapterekkel és
kampókkal rögzítheti az oldalfalakon
található vezetősínekhez.
Adapterek felszerelése a
sínekre
Hajtsa ki a reteszt, illessze be az
adaptert a sín felső és alsó hornyába,
majd csúsztassa a kívánt helyzetbe.
Az adapter rögzítéséhez fordítsa
felfelé a reteszt. Eltávolításhoz
fordítsa lefelé a reteszt és vegye ki a sínből.
Változtatható térelválasztó háló
Szerelje fel az adaptereket a kívánt
helyekre a sínekben. Illessze össze a háló rúdjának két felét.
Beszereléshez kissé nyomja össze a
rudakat, és illessze az adapterek
megfelelő nyílásaiba.
Eltávolításhoz kissé nyomja össze a
háló rúdjait és vegye ki az
adapterekből.

Tárolás95

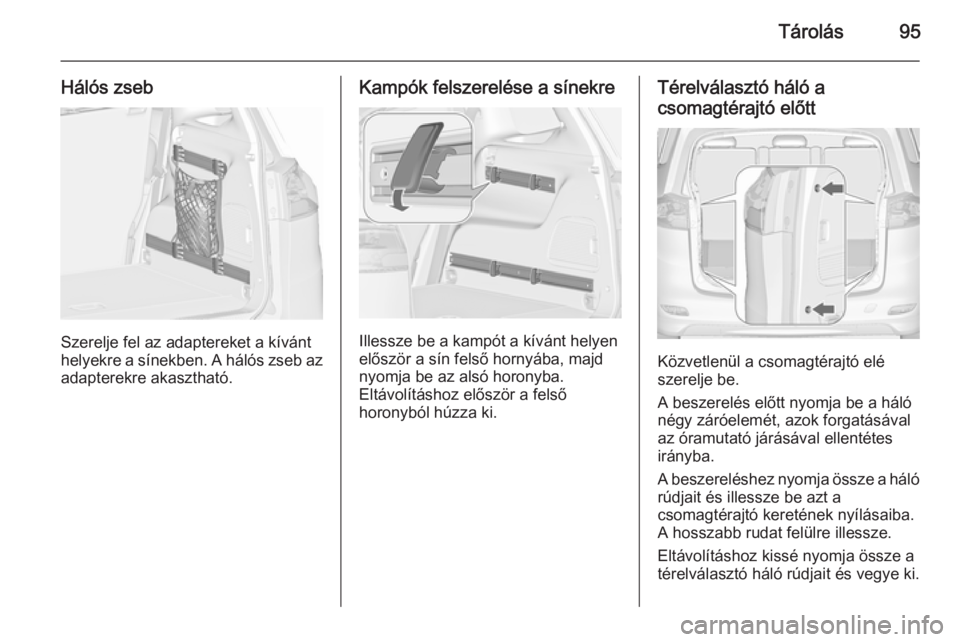

Hálós zseb
Szerelje fel az adaptereket a kívánt
helyekre a sínekben. A hálós zseb az adapterekre akasztható.
Kampók felszerelése a sínekre
Illessze be a kampót a kívánt helyen
először a sín felső hornyába, majd
nyomja be az alsó horonyba.
Eltávolításhoz először a felső
horonyból húzza ki.
Térelválasztó háló a
csomagtérajtó előtt
Közvetlenül a csomagtérajtó elé
szerelje be.
A beszerelés előtt nyomja be a háló
négy záróelemét, azok forgatásával az óramutató járásával ellentétesirányba.
A beszereléshez nyomja össze a háló
rúdjait és illessze be azt a
csomagtérajtó keretének nyílásaiba.
A hosszabb rudat felülre illessze.
Eltávolításhoz kissé nyomja össze a
térelválasztó háló rúdjait és vegye ki.

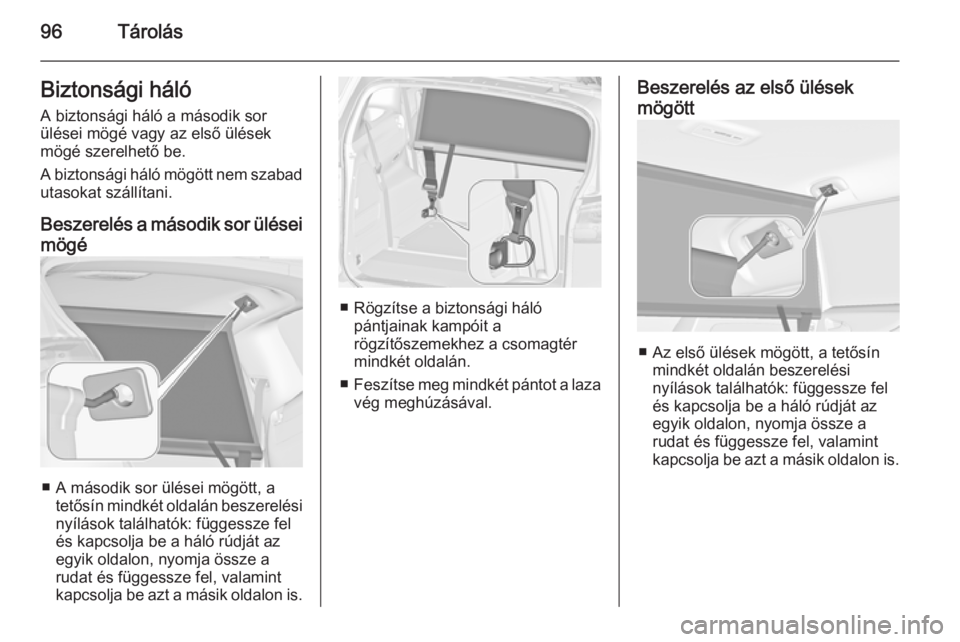

96TárolásBiztonsági hálóA biztonsági háló a második sor
ülései mögé vagy az első ülések
mögé szerelhető be.
A biztonsági háló mögött nem szabad utasokat szállítani.
Beszerelés a második sor ülései
mögé
■ A második sor ülései mögött, a tetősín mindkét oldalán beszerelési
nyílások találhatók: függessze fel
és kapcsolja be a háló rúdját az
egyik oldalon, nyomja össze a
rudat és függessze fel, valamint
kapcsolja be azt a másik oldalon is.
■ Rögzítse a biztonsági háló pántjainak kampóit a
rögzítőszemekhez a csomagtér
mindkét oldalán.
■ Feszítse meg mindkét pántot a laza
vég meghúzásával.
Beszerelés az első ülések
mögött
■ Az első ülések mögött, a tetősín mindkét oldalán beszerelési
nyílások találhatók: függessze fel
és kapcsolja be a háló rúdját az
egyik oldalon, nyomja össze a
rudat és függessze fel, valamint
kapcsolja be azt a másik oldalon is.

Tárolás97
■ Rögzítse a biztonsági hálópántjainak kampóit az első ülésekmögött, a padlón lévő
rögzítőszemekhez.
■ Feszítse meg mindkét pántot a laza
vég meghúzásával.
Eltávolítás
Nyomja meg a feszítő gombját a pánt
kioldásához mindkét oldalon. Vegye
ki a kampókat a szemekből. Akassza
ki a biztonsági rudakat a tetőkeret
tartóiból. Tekerje fel a hálót, és
rögzítse a szíjjal.
Tárolás
Nyissa fel a csomagtér padlóján, a
csomagtérajtó előtt lévő tárolórekesz
fedelét.
Illessze be a biztonsági hálót a
tárolórekeszbe és zárja le a fedelét.
Lehajtható asztalok
Az első ülések háttámláin találhatók.
Nyitáshoz hajtsa fel kattanásig.
A lehajtáshoz határozottan nyomja
lefelé az ellenállási ponton túl.
Ne helyezzen nehéz tárgyakat a
felhajtható asztalra.

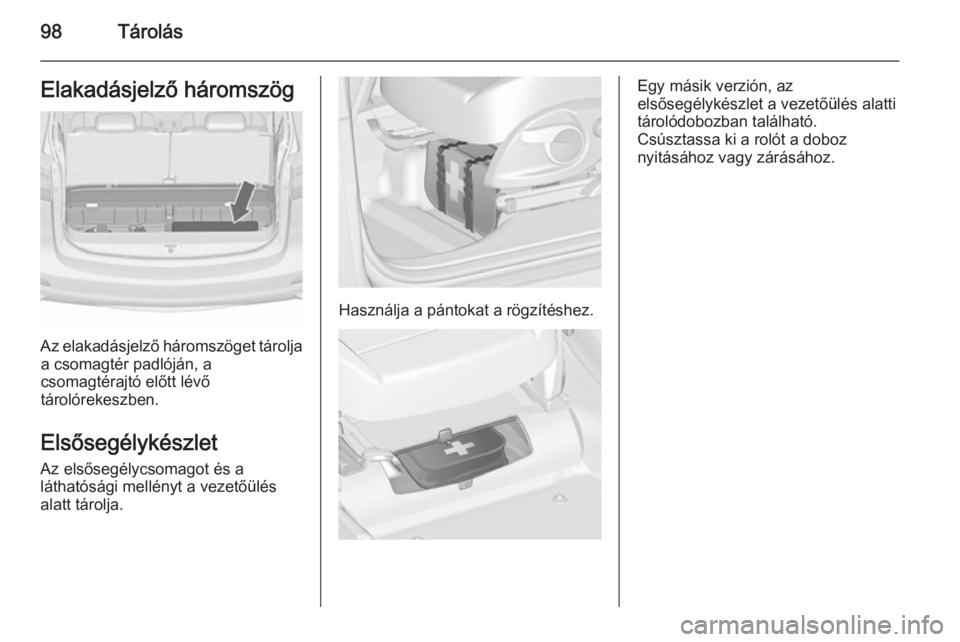

98TárolásElakadásjelző háromszög
Az elakadásjelző háromszöget tároljaa csomagtér padlóján, a
csomagtérajtó előtt lévő
tárolórekeszben.
Elsősegélykészlet Az elsősegélycsomagot és a
láthatósági mellényt a vezetőülés
alatt tárolja.
Használja a pántokat a rögzítéshez.
Egy másik verzión, az
elsősegélykészlet a vezetőülés alatti
tárolódobozban található.
Csúsztassa ki a rolót a doboz
nyitásához vagy zárásához.
