OPEL ZAFIRA C 2015.5 Kezelési útmutató (in Hungarian)

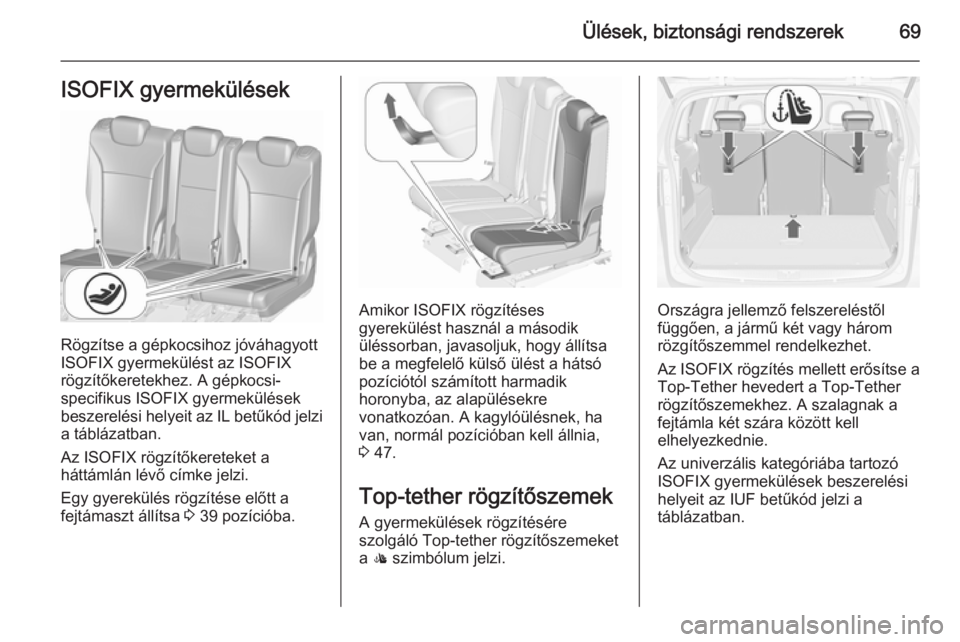

Ülések, biztonsági rendszerek69ISOFIX gyermekülések
Rögzítse a gépkocsihoz jóváhagyott
ISOFIX gyermekülést az ISOFIX
rögzítőkeretekhez. A gépkocsi-
specifikus ISOFIX gyermekülések
beszerelési helyeit az IL betűkód jelzi
a táblázatban.
Az ISOFIX rögzítőkereteket a
háttámlán lévő címke jelzi.
Egy gyerekülés rögzítése előtt a
fejtámaszt állítsa 3 39 pozícióba.
Amikor ISOFIX rögzítéses
gyerekülést használ a második
üléssorban, javasoljuk, hogy állítsa be a megfelelő külső ülést a hátsó
pozíciótól számított harmadik
horonyba, az alapülésekre
vonatkozóan. A kagylóülésnek, ha
van, normál pozícióban kell állnia,
3 47.
Top-tether rögzítőszemek
A gyermekülések rögzítésére
szolgáló Top-tether rögzítőszemeket
a : szimbólum jelzi.Országra jellemző felszereléstől
függően, a jármű két vagy három
rözgítőszemmel rendelkezhet.
Az ISOFIX rögzítés mellett erősítse a
Top-Tether hevedert a Top-Tether
rögzítőszemekhez. A szalagnak a fejtámla két szára között kell
elhelyezkednie.
Az univerzális kategóriába tartozó ISOFIX gyermekülések beszerelési
helyeit az IUF betűkód jelzi a
táblázatban.

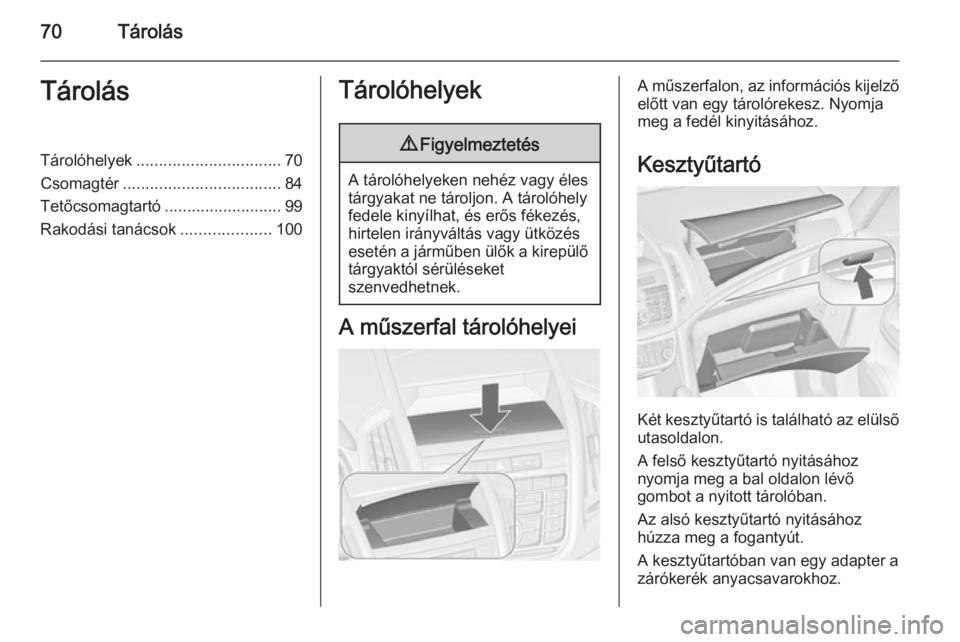

70TárolásTárolásTárolóhelyek................................ 70
Csomagtér ................................... 84
Tetőcsomagtartó ..........................99
Rakodási tanácsok ....................100Tárolóhelyek9Figyelmeztetés
A tárolóhelyeken nehéz vagy éles
tárgyakat ne tároljon. A tárolóhely
fedele kinyílhat, és erős fékezés,
hirtelen irányváltás vagy ütközés esetén a járműben ülők a kirepülő tárgyaktól sérüléseket
szenvedhetnek.
A műszerfal tárolóhelyei
A műszerfalon, az információs kijelző előtt van egy tárolórekesz. Nyomja
meg a fedél kinyitásához.
Kesztyűtartó
Két kesztyűtartó is található az elülső
utasoldalon.
A felső kesztyűtartó nyitásához
nyomja meg a bal oldalon lévő
gombot a nyitott tárolóban.
Az alsó kesztyűtartó nyitásához
húzza meg a fogantyút.
A kesztyűtartóban van egy adapter a
zárókerék anyacsavarokhoz.

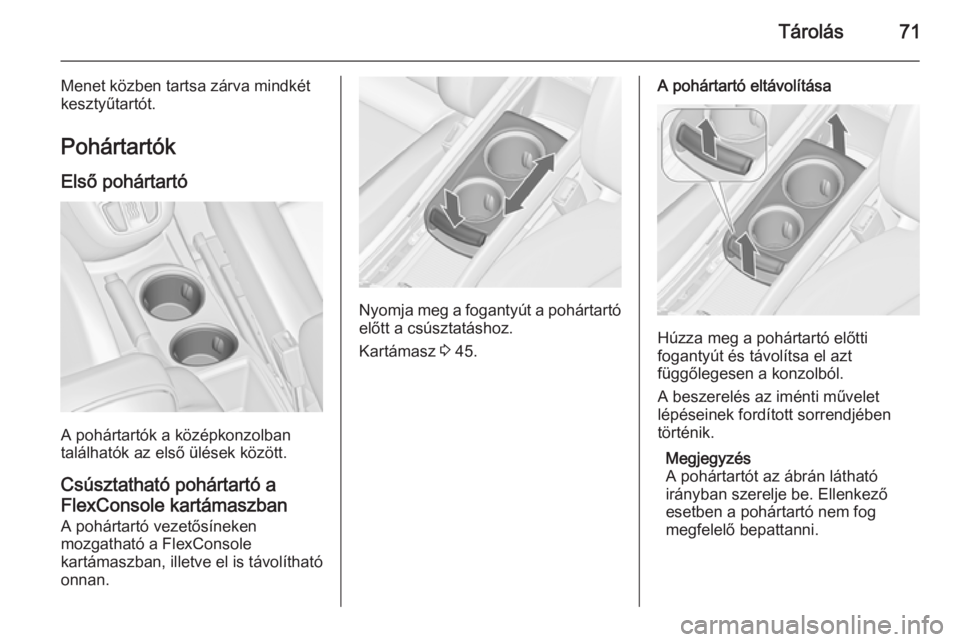

Tárolás71
Menet közben tartsa zárva mindkét
kesztyűtartót.
Pohártartók Első pohártartó
A pohártartók a középkonzolban
találhatók az első ülések között.
Csúsztatható pohártartó aFlexConsole kartámaszban A pohártartó vezetősíneken
mozgatható a FlexConsole
kartámaszban, illetve el is távolítható
onnan.
Nyomja meg a fogantyút a pohártartó
előtt a csúsztatáshoz.
Kartámasz 3 45.
A pohártartó eltávolítása
Húzza meg a pohártartó előtti
fogantyút és távolítsa el azt
függőlegesen a konzolból.
A beszerelés az iménti művelet
lépéseinek fordított sorrendjében
történik.
Megjegyzés
A pohártartót az ábrán látható
irányban szerelje be. Ellenkező
esetben a pohártartó nem fog
megfelelő bepattanni.

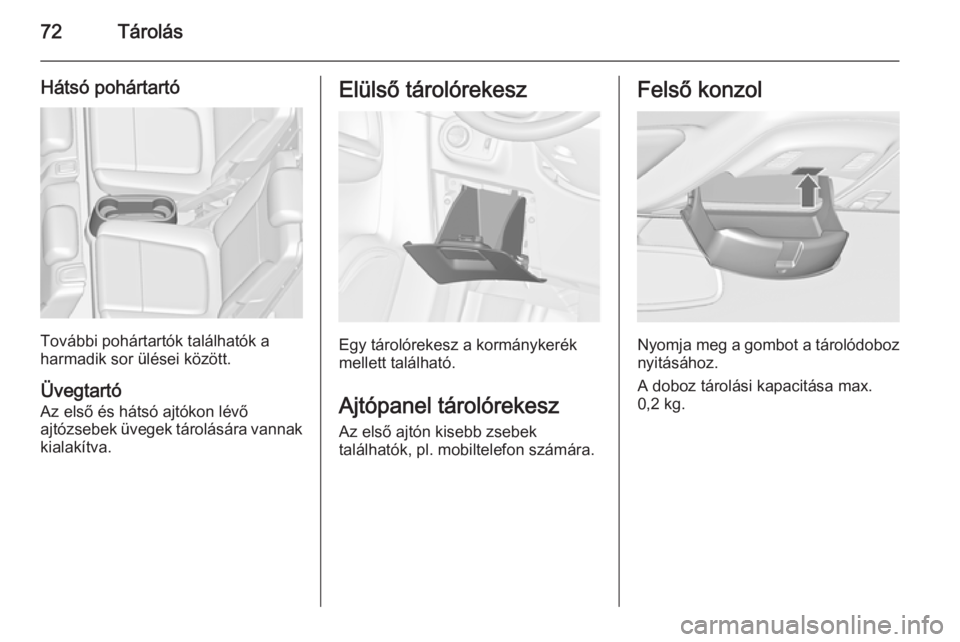

72Tárolás
Hátsó pohártartó
További pohártartók találhatók a
harmadik sor ülései között.
Üvegtartó
Az első és hátsó ajtókon lévő
ajtózsebek üvegek tárolására vannak kialakítva.
Elülső tárolórekesz
Egy tárolórekesz a kormánykerék
mellett található.
Ajtópanel tárolórekesz
Az első ajtón kisebb zsebek
találhatók, pl. mobiltelefon számára.
Felső konzol
Nyomja meg a gombot a tárolódoboz
nyitásához.
A doboz tárolási kapacitása max.
0,2 kg.

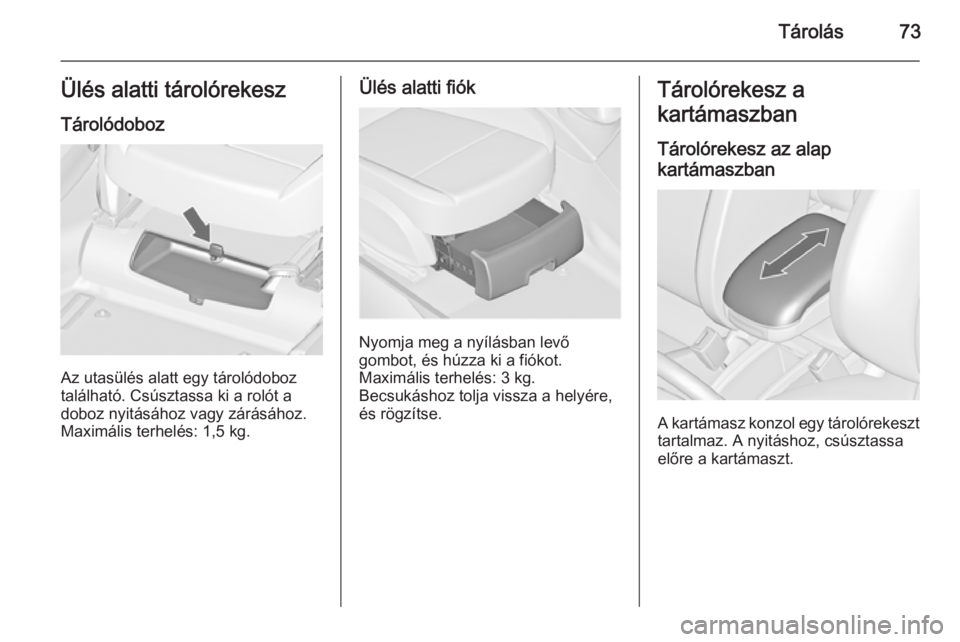

Tárolás73Ülés alatti tárolórekeszTárolódoboz
Az utasülés alatt egy tárolódoboz
található. Csúsztassa ki a rolót a
doboz nyitásához vagy zárásához.
Maximális terhelés: 1,5 kg.
Ülés alatti fiók
Nyomja meg a nyílásban levő
gombot, és húzza ki a fiókot.
Maximális terhelés: 3 kg.
Becsukáshoz tolja vissza a helyére,
és rögzítse.
Tárolórekesz a
kartámaszban
Tárolórekesz az alapkartámaszban
A kartámasz konzol egy tárolórekeszt
tartalmaz. A nyitáshoz, csúsztassa
előre a kartámaszt.

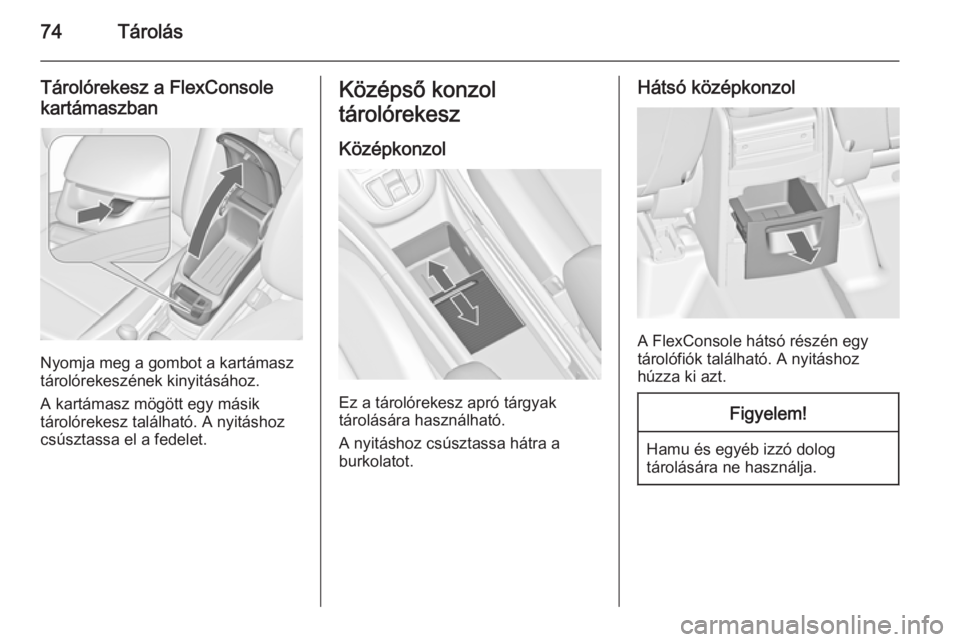

74Tárolás
Tárolórekesz a FlexConsole
kartámaszban
Nyomja meg a gombot a kartámasz
tárolórekeszének kinyitásához.
A kartámasz mögött egy másik
tárolórekesz található. A nyitáshoz csúsztassa el a fedelet.
Középső konzol
tárolórekesz
Középkonzol
Ez a tárolórekesz apró tárgyak
tárolására használható.
A nyitáshoz csúsztassa hátra a
burkolatot.
Hátsó középkonzol
A FlexConsole hátsó részén egy
tárolófiók található. A nyitáshoz
húzza ki azt.
Figyelem!
Hamu és egyéb izzó dolog
tárolására ne használja.

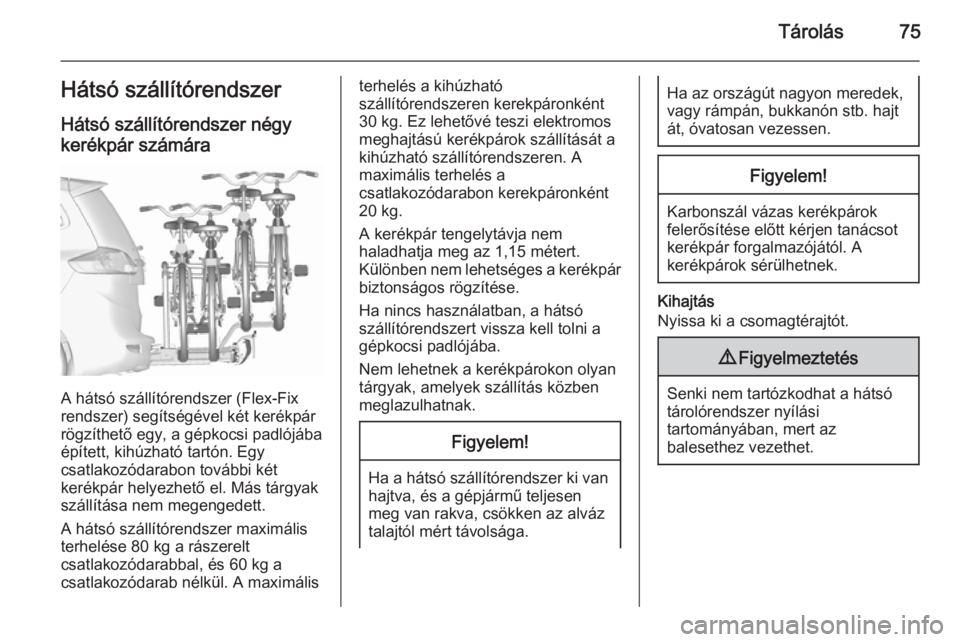

Tárolás75Hátsó szállítórendszerHátsó szállítórendszer négy
kerékpár számára
A hátsó szállítórendszer (Flex-Fix
rendszer) segítségével két kerékpár
rögzíthető egy, a gépkocsi padlójába
épített, kihúzható tartón. Egy
csatlakozódarabon további két
kerékpár helyezhető el. Más tárgyak
szállítása nem megengedett.
A hátsó szállítórendszer maximális
terhelése 80 kg a rászerelt
csatlakozódarabbal, és 60 kg a
csatlakozódarab nélkül. A maximális
terhelés a kihúzható
szállítórendszeren kerekpáronként
30 kg. Ez lehetővé teszi elektromos
meghajtású kerékpárok szállítását a
kihúzható szállítórendszeren. A
maximális terhelés a
csatlakozódarabon kerekpáronként
20 kg.
A kerékpár tengelytávja nem
haladhatja meg az 1,15 métert.
Különben nem lehetséges a kerékpár
biztonságos rögzítése.
Ha nincs használatban, a hátsó
szállítórendszert vissza kell tolni a
gépkocsi padlójába.
Nem lehetnek a kerékpárokon olyan
tárgyak, amelyek szállítás közben
meglazulhatnak.Figyelem!
Ha a hátsó szállítórendszer ki van hajtva, és a gépjármű teljesen
meg van rakva, csökken az alváz
talajtól mért távolsága.
Ha az országút nagyon meredek,
vagy rámpán, bukkanón stb. hajt
át, óvatosan vezessen.Figyelem!
Karbonszál vázas kerékpárok
felerősítése előtt kérjen tanácsot
kerékpár forgalmazójától. A
kerékpárok sérülhetnek.
Kihajtás
Nyissa ki a csomagtérajtót.
9 Figyelmeztetés
Senki nem tartózkodhat a hátsó
tárolórendszer nyílási
tartományában, mert az
balesethez vezethet.

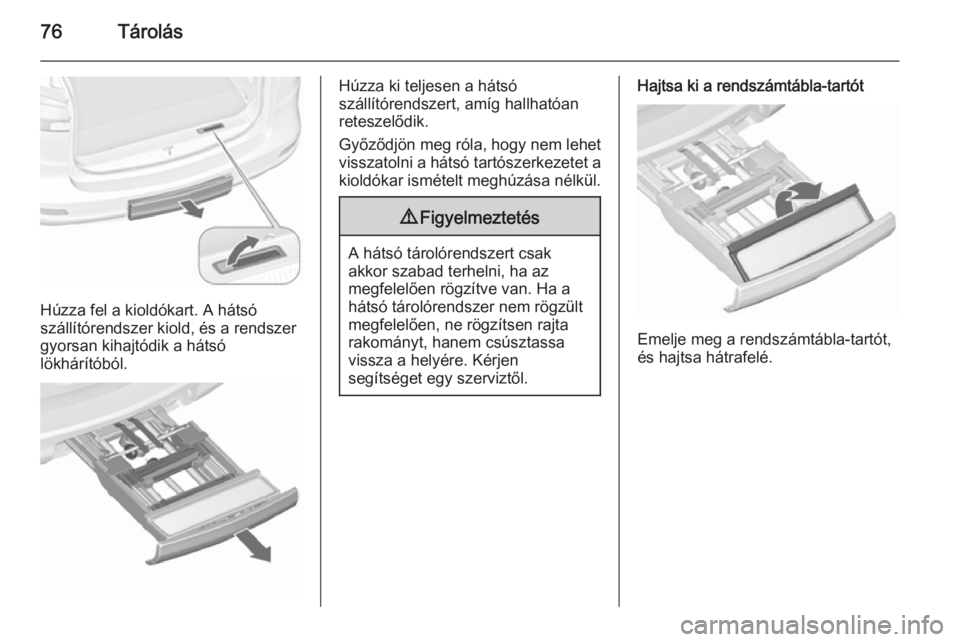

76Tárolás
Húzza fel a kioldókart. A hátsó
szállítórendszer kiold, és a rendszer gyorsan kihajtódik a hátsó
lökhárítóból.
Húzza ki teljesen a hátsó
szállítórendszert, amíg hallhatóan
reteszelődik.
Győződjön meg róla, hogy nem lehet
visszatolni a hátsó tartószerkezetet a
kioldókar ismételt meghúzása nélkül.9 Figyelmeztetés
A hátsó tárolórendszert csak
akkor szabad terhelni, ha az
megfelelően rögzítve van. Ha a
hátsó tárolórendszer nem rögzült
megfelelően, ne rögzítsen rajta rakományt, hanem csúsztassa
vissza a helyére. Kérjen
segítséget egy szerviztől.
Hajtsa ki a rendszámtábla-tartót
Emelje meg a rendszámtábla-tartót,
és hajtsa hátrafelé.

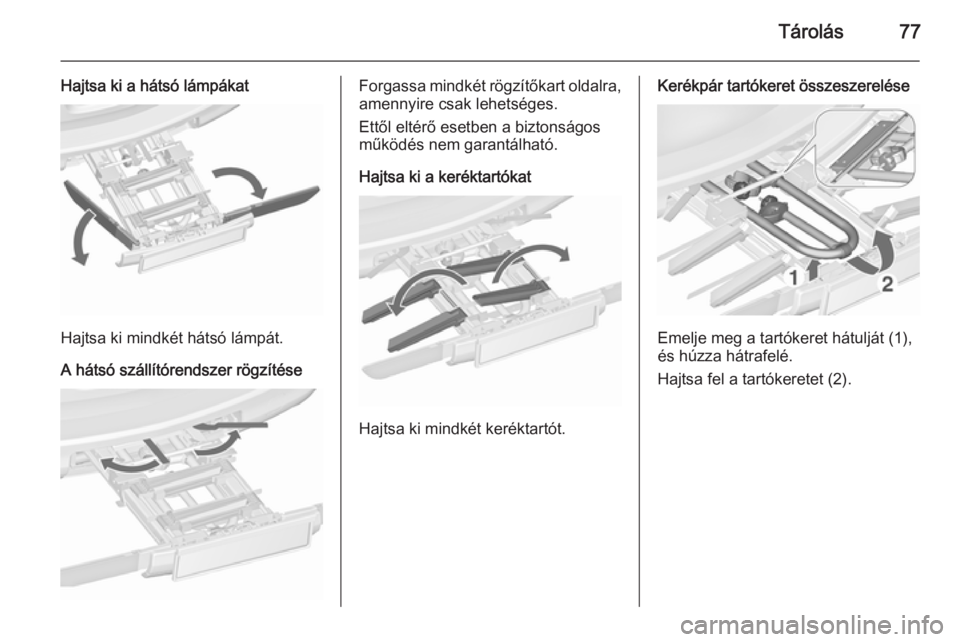

Tárolás77
Hajtsa ki a hátsó lámpákat
Hajtsa ki mindkét hátsó lámpát.
A hátsó szállítórendszer rögzítése
Forgassa mindkét rögzítőkart oldalra,
amennyire csak lehetséges.
Ettől eltérő esetben a biztonságos
működés nem garantálható.
Hajtsa ki a keréktartókat
Hajtsa ki mindkét keréktartót.
Kerékpár tartókeret összeszerelése
Emelje meg a tartókeret hátulját (1),
és húzza hátrafelé.
Hajtsa fel a tartókeretet (2).

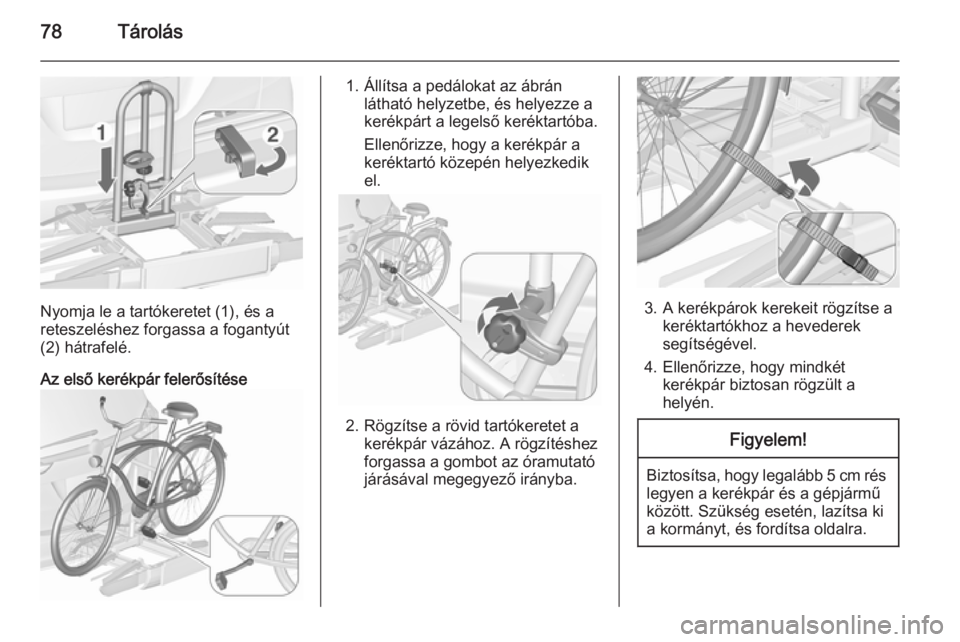

78Tárolás
Nyomja le a tartókeretet (1), és a
reteszeléshez forgassa a fogantyút
(2) hátrafelé.
Az első kerékpár felerősítése
1. Állítsa a pedálokat az ábrán látható helyzetbe, és helyezze akerékpárt a legelső keréktartóba.
Ellenőrizze, hogy a kerékpár a
keréktartó közepén helyezkedik
el.
2. Rögzítse a rövid tartókeretet a kerékpár vázához. A rögzítéshez
forgassa a gombot az óramutató
járásával megegyező irányba.
3. A kerékpárok kerekeit rögzítse a keréktartókhoz a hevederek
segítségével.
4. Ellenőrizze, hogy mindkét kerékpár biztosan rögzült a
helyén.
Figyelem!
Biztosítsa, hogy legalább 5 cm rés legyen a kerékpár és a gépjármű
között. Szükség esetén, lazítsa ki
a kormányt, és fordítsa oldalra.
